二、齿轮传动的缺点 制造及安装精度要求高 成本高、价格较贵 三、齿轮传动的分类 按装臵形式的不同分：
§10-1 齿轮传动概述
不适宜于远距离传动。
开式
半开式 闭式 软齿面 硬齿面
按齿面硬度的不同分：
根据使用情况的不同：还有高速、低速；重载、轻载齿轮 传动等之分。
§10-2 齿轮传动的失效形式及设计准则
问题：σF1和σF2是否是作用力和反作用力的关系 σF1≠σF2 不是作用力和反作用力的关系，位臵不同，大小不 同。
标准直齿圆柱齿轮强度计算
三、齿面接触疲劳强度计算
基本公式──赫兹应力计算公式，即:
sH =
1 1 Fca ± ) ( r1 r 2 L 2 1 - m 12 1 - m 2 p( + ) E1 E
常用材料
三、齿轮材料选用的基本原则

齿轮材料必须满足工作条件的要求；


应考虑齿轮尺寸大小，毛坯成型方法及热处理和制造工艺；
钢制软齿面齿轮，配对两轮齿面的硬度差应保持在30~50HBS或更多。
§10-4 齿轮传动的计算载荷
在进行齿轮传动的强度计算时，为了方便计算，所用的载荷通 常取沿齿面接触线上单位长度所受的平均载荷作为计算依据，即： Fn p = 单位长度载荷 L Fn 为轮齿所受的公称法向载荷。 实际传动中，由于原动机、工作机性能以及齿轮的制造误差的影 响，法向载荷会有所增大，而且沿接触线分布不均匀。引入一个系数K。 修正后的接触线单位长度上载荷Pca——计算载荷为： KFn Pca = KP = L K为载荷系数，其值为：K＝KA Kv Kα Kβ
§10-3齿轮的材料及其选择原则
一、对齿轮材料性能的要求 齿轮的齿根应有较高的抗折断能力，齿面应有较强的抗点蚀、 抗

2.展成法 2.展成法 展成法是利用一对齿轮（或齿轮与齿条）啮合时， 两轮齿廓互为包络线的原理来切制轮齿的加工方法 展成法切制齿轮时常用的刀具有 齿轮插刀
插直齿
插斜齿
齿条插刀
齿轮滚刀
用此方法加工齿轮，只要刀具和 被加工齿轮的模数m和压力角α 相等，则不管被加工齿轮的齿数 是多少，都可以用同一把刀具来 加工。这给生产带来很大的方便， 得到广泛应用。
3.传动的平稳性
啮合线：N1N2线叫做渐开线齿轮 啮合线 传动的啮合线。 啮合角：啮合线N1N2与两轮节圆 啮合角 公切线t-t之间所夹的锐角称为啮 合角，用α′表示。 啮合角在数值上等于渐开线在节 圆处的压力角。啮合角α′恒定。 啮合线N1N2又是啮合点的公法线， 而齿轮啮合传动时其正压力是沿公 法线方向的，故齿廓间的正压力方 向（即传力方向）恒定。 至此可知，啮合线、公法线、 压力线和基圆的内公切线四线重合， 为一定直线。
渐开线标准直齿圆柱齿 轮各部分的名称和符号
4.齿厚:分度圆上一个齿的两侧端面齿廓之间的弧长称为 齿厚，用s表示 5.齿槽宽：分度圆上一个齿槽的两侧端面齿廓之间的弧 长称为齿槽宽，用e表示 6.齿距：分度圆上相邻两齿同侧端面齿廓之间的弧长称 为齿距，用p表示，即p=s+e 7.齿宽：轮齿部分沿齿轮轴线方向的宽度称为齿宽，用b 表示 8.齿顶高：分度圆与齿顶圆之间的径向距离，用ha表示 9.齿根高：分度圆与齿根圆之间的径向距离，用hf表示 10全齿高：齿顶圆与齿根圆之间的径向距离，用h表示 显然 h=ha+hf 11.齿宽:轮齿的轴向长度，用b表示
（3）齿数 因db=dcosα=mzcosα，只有m、z、α都确 定了，齿轮的基圆直径db 才能确定，同时渐 开线的形状亦才确定。 所以m、z、α是决定轮齿渐开线形状的三个 基本参数。当m、α不变时，z越大，基圆越大， 渐开线越平直。当z→∞时，db→∞，渐开线 变成直线，齿轮则变成齿条 （4）齿顶高系数ha*和顶隙系数c* 齿轮的齿顶高、齿根高都与模数m成正比。 即ha=ha*mhf=（ha*+c*）mh=（2ha*+c*）m

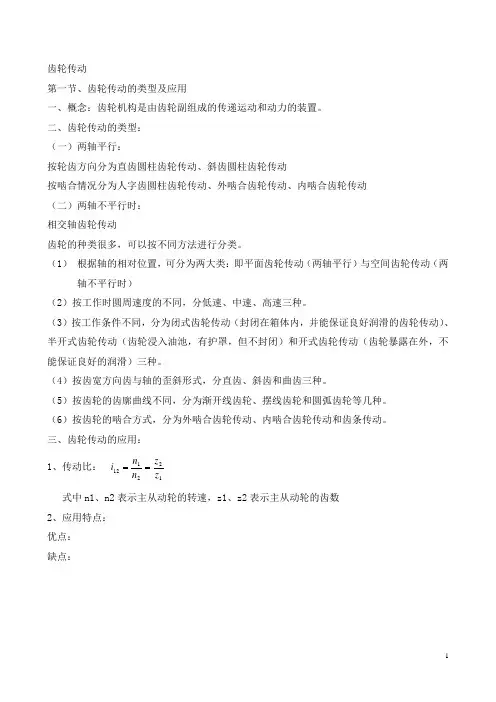

齿轮传动第一节、齿轮传动的类型及应用一、概念：齿轮机构是由齿轮副组成的传递运动和动力的装置。

二、齿轮传动的类型：（一）两轴平行：按轮齿方向分为直齿圆柱齿轮传动、斜齿圆柱齿轮传动按啮合情况分为人字齿圆柱齿轮传动、外啮合齿轮传动、内啮合齿轮传动（二）两轴不平行时：相交轴齿轮传动齿轮的种类很多，可以按不同方法进行分类。

（1） 根据轴的相对位置，可分为两大类：即平面齿轮传动（两轴平行）与空间齿轮传动（两轴不平行时）（2）按工作时圆周速度的不同，分低速、中速、高速三种。

（3）按工作条件不同，分为闭式齿轮传动（封闭在箱体内，并能保证良好润滑的齿轮传动）、半开式齿轮传动（齿轮浸入油池，有护罩，但不封闭）和开式齿轮传动（齿轮暴露在外，不能保证良好的润滑）三种。

（4）按齿宽方向齿与轴的歪斜形式，分直齿、斜齿和曲齿三种。

（5）按齿轮的齿廓曲线不同，分为渐开线齿轮、摆线齿轮和圆弧齿轮等几种。

（6）按齿轮的啮合方式，分为外啮合齿轮传动、内啮合齿轮传动和齿条传动。

三、齿轮传动的应用：1、传动比：122112z z n n i == 式中n1、n2表示主从动轮的转速，z1、z2表示主从动轮的齿数2、应用特点：优点：缺点：第二节、渐开线齿廓一、齿轮传动对齿廓曲线的基本要求：一是传动要平稳，二是承载能力要强二、渐开线的形成、性质：1、渐开线的形成：2、渐开线的性质：三、渐开线齿廓啮合基本定律：四、渐开线齿廓的啮合特点：1、传动比恒定2、3、4、第三节、渐开线标准直齿圆柱齿轮的基本参数和几何尺寸计算【复习】1、齿轮传动的分类及特点2、渐开线齿轮的性质【新授】一、齿轮各部分的名称：1、齿槽：2、齿顶圆：3、齿根圆：4、齿厚：5、齿槽宽：6、分度圆：7、齿距：8、齿高：9、齿顶高：10、齿根高：11、齿宽：二、主要参数：1、齿形角就单个齿轮而言，在端平面上，过断面齿廓上任意一点的径向直线与齿廓在该点的切线所夹的锐角为该点的齿形角。

分度圆压力角——齿形角——2、齿数Z——一个齿轮的牙齿数目即齿数。

齿轮传动的方式
齿轮传动是一种常见且广泛应用的机械传动方式，它通过齿轮之间的啮合来传递动力和运动。

齿轮传动具有传动效率高、传动比稳定、传动精度高等优点，因此被广泛应用于各种机械设备中。

齿轮传动的基本原理是利用齿轮的齿轮啮合，通过转动齿轮的方式传递动力和运动。

一般情况下，齿轮传动包括两个或多个齿轮，它们分别安装在不同的轴上，通过齿轮之间的啮合来传递动力。

其中，驱动齿轮叫做主动齿轮，被驱动的齿轮叫做从动齿轮。

当主动齿轮转动时，通过齿轮之间的啮合，从动齿轮也会跟着转动，从而实现传动效果。

齿轮传动的传动比是由主动齿轮和从动齿轮的齿数决定的，传动比等于从动齿轮的齿数除以主动齿轮的齿数。

通过合理设计齿轮的齿数，可以实现不同的传动比，满足不同工况下的传动需求。

传动比越大，传动效果就越显著，但同时也会增加传动系统的复杂度和成本。

齿轮传动的传动效率一般在95%以上，高于带传动和链传动，因此被广泛应用于需要高效率传动的场合。

此外，齿轮传动还具有传动精度高、传动稳定可靠、寿命长等优点，使其在机械制造领域中得到广泛应用。

不过，齿轮传动也存在一些缺点，例如传动噪音较大、需要润滑等。

传动噪音是由于齿轮啮合时产生的冲击和振动引起的，可以通过合理设计齿形和精密加工来减少噪音。

此外，齿轮传动需要定期润滑以减少齿轮之间的摩擦和磨损，延长使用寿命。

总的来说，齿轮传动作为一种重要的机械传动方式，具有传动效率高、传动精度高等优点，被广泛应用于各种机械设备中。

通过合理设计和使用，可以充分发挥齿轮传动的优势，实现稳定可靠的传动效果，推动机械制造技术的发展。
