IPPBX操作维护手册Word版

朗视中小型IPPBX分机用户手册S系列–中小型IPPBX 分机用户手册目录关于本手册 (1)1. 分机用户登录 (2)1.1 S系列桌面 (2)1.2 Me (3)1.2.1 分机设置 (3)1.2.2 黑名单/白名单 (5)1.2.3 语音留言管理 (7)1.2.4 密码设置 (7)1.3 通话记录和录音 (7)2. 基本呼叫 (9)3. 呼叫转移 (9)4. 呼叫截答 (9)5. 监听 (10)6. 高级呼叫功能 (10)7. 语音信箱 (11)附件A –默认特征码 (12)关于本手册分机用户手册介绍了分机登录页面的详细配置。

S系列IPPBX为每个分机提供了一个分机账号，分机用户可以使用分机账号登录PBX 网页界面，对自己的账号进行管理和配置。

分机用户登陆PBX网页界面之后，可以查看语音留言，通话记录和录音文件。

产品型号本手册适用于以下产品：●S20●S50●S100●S300注意：本手册仅介绍分机用户的默认权限设置。

如果PBX超级管理员为分机用户分配了更多的权限，请查看管理员手册，获取更多配置介绍。

1. 分机用户登录在浏览器地址栏输入PBX的IP地址，使用分机号码作为登录账号。

分机登录密码由超级管理员分配。

●出厂IP地址：https://192.168.5.150:8088●分机登录用户名：分机号码。

如：1000。

●分机登录默认密码：“pass”加分机号码。

如：“pass1000”。

注意：如果您使用分机账号登录失败，请联系PBX超级管理员，查看密码是否正确。

1.1 S系列桌面当您登录PBX成功后，您会看到S系列操作桌面。

在这里，您可以设置个人分机账号信息，查看语音留言、通话记录和录音文件等。

主菜单打开应用程序选项●主菜单：查看和打开系统中已安装的应用程序和套件。

您还可以右键点击应用程序图标，添加到桌面。

●打开应用程序：单击应用程序的图标来显示和隐藏该程序在桌面上的窗口。

右键点击图标，可以选择最大化、最小化、关闭或者回复应用程序窗口。

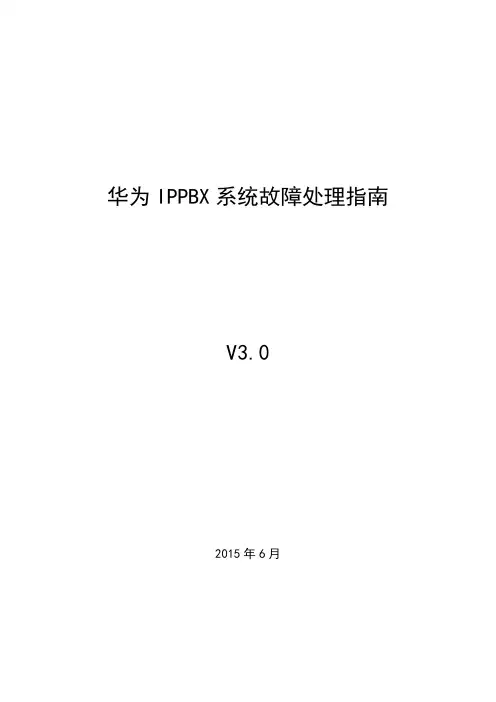

华为IPPBX系统故障处理指南V3.02015年6月目录一、故障处理概述 (3)1.1故障级别 (3)1.2故障类别 (4)1.3故障处理注意事项 (4)1.4故障处理流程 (5)二、常见故障定位方法 (6)2.1 呼叫分析 (7)2.2告警分析 (8)2.3日志分析 (10)2.4信令分析 (11)2.5网络分析 (14)一、故障处理概述了解故障类别、处理故障时需要注意的事项、故障的来源、故障处理流程等信息。

故障级别按照故障的范围和影响，将故障分为紧急故障和一般故障。

故障类别了解故障类别，能够更有效的解决故障。

故障处理注意事项维护人员开展故障定位和处理过程前，需要了解有关注意事项。

故障来源故障来源帮助您了解从哪些途径可以获悉可能发生或已经发生的故障。

故障处理流程介绍故障处理的通用流程，并说明流程的每一个环节的处理方法。

1.1故障级别按照故障的范围和影响，将故障分为紧急故障和一般故障。

1.1.1 紧急故障是指发生突然、影响面广、涉及范围大、并可对网络的安全运行与服务质量造成严重后果的设备或网络事故，如主机设备瘫痪、全局业务阻塞。

当出现以下任何一种情况时，则为紧急故障。

➢设备在网络中功能完全丧失或大部分丧失。

单个或所有单板功能完全丧失。

机箱掉电。

➢SoftCo长时间的、全局范围内的业务中断或呼叫阻塞事故。

全部媒体网关均不能正常注册，如无法注册、注册后又立即断开。

全部用户终端均发生呼叫阻塞，如无法呼入、无法呼出、摘机后无拨号音或听忙音。

全部局向均发生呼叫阻塞，如无法呼入、无法呼出。

➢SoftCo长时间的、局部范围内的业务中断或呼叫阻塞事故。

少量媒体网关不能正常注册，如无法注册、注册后又立即断开。

少量用户终端均发生呼叫阻塞，如无法呼入、无法呼出、摘机后无拨号音或听忙音。

少量局向均发生呼叫阻塞，如无法呼入、无法呼出。

1.1.2 一般故障是指紧急故障以外的故障。

紧急故障和一般故障的处理策略和参考文档均不同。

联络加IPPBX配置平台服务详细说明文档-------------- 系统使用手册目录一、系统概述 (1)二、话务管理 (3)1．坐席监控 (3)2．队列监控 (3)三、通话报表管理 (5)1．通话记录 (5)2．语音留言 (5)3．话务统计 (5)话务量统计 (6)分机话务统计 (6)通话报表统计 (7)4．IVR统计 (8)IVR呼入统计 (8)IVR按键统计 (8)5．电话转接 (9)6．队列统计 (10)列呼损明细 (10)队列明细 (10)四、系统管理 (11)1．组织机构管理 (11)2．人事管理 (11)用户列表 (12)角色列表 (14)3．个人资料 (15)五、设置中心 (16)1．系统配置 (16)基本信息 (16)2．号码配置 (16)中继号码管理 (16)分机号码管理 (18)软分机管理 (19)IP中继管理 (22)呼叫转移管理 (22)3．呼入规则配置 (23)日程规则 (23)IVR语音导航 (24)技能组管理 (26)4语音列表 (28)5.黑名单管理 (28)一、系统概述联络加免费IPPBX基于自主研发Windows系统IP软交换平台，可对接主流网关厂商、VOS等。

可自主能完联络加官网下载安装包，本地部署，完全免费。

通过浏览器访问http://服务器ip:54321默认端口54321，以实际端口为准默认账户：工号1001，密码123456。

二、话务管理1．坐席监控座席状态可以显示呼叫中心所有用户的当前状态，并可对下属座席进行话务操作。

界面上方包含按部门筛选座席、通过姓名或工号搜索座席、指定座席排序方式2．队列监控队列监控实时显示队列的话务状态情况。

三、通话报表管理1．通话记录记录系统中的通话记录，记录时间段限制在最近一个月内，可将记录导出；通过查询的条件可查询到相关的通话记录，并且通过点击“导出通话记录”将查询出的记录导出到excel。

2．语音留言记录系统中的留言记录，可将记录导出到excel3．话务统计话务量报表包含3种报表，分别统计话务量、分机话务统计、坐席对比报表，每一种话务量报表又分别统计了呼入、呼出的话务量。

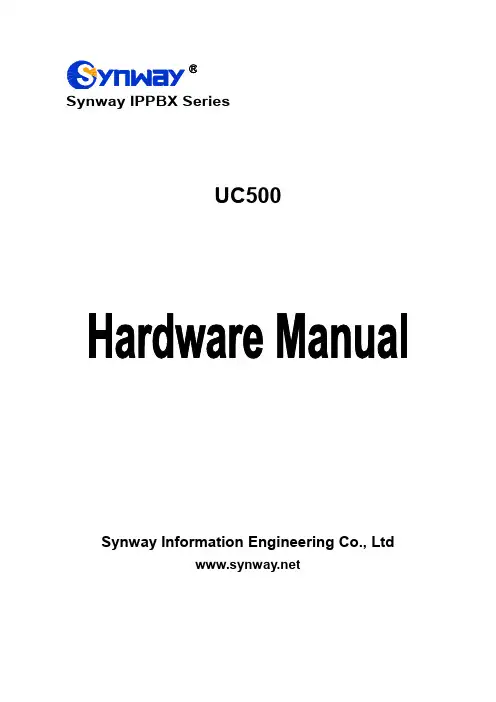

Synway IPPBX SeriesUC500Synway Information Engineering Co., LtdContentContent (i)Copyright Declaration .......................................................................... i i Chapter 1Product Introduction (1)1.1Characteristic Features (1)1.2Hardware Description (1)Appendix A Technical Specifications (3)Appendix B Technical/sales Support (4)Copyright DeclarationAll rights reserved; no part of this document may be reproduced or transmitted in any form or by any means, electronic or mechanical, without prior written permission from Synway Information Engineering Co., Ltd (hereinafter referred to as ‘Synway’).Synway reserves all rights to modify this document without prior notice. Please contact Synway for the latest version of this document before placing an order.Synway has made every effort to ensure the accuracy of this document but does not guarantee the absence of errors. Moreover, Synway assumes no responsibility in obtaining permission and authorization of any third party patent, copyright or product involved in relation to the use of this document.Chapter 1 Product IntroductionThank you for choosing the Synway IPPBX Series UC500 products (hereinafter referred to as ‘UC500’). It is an excellent VoIP solution that Synway developed for Enterprise Unified Communications, Customer Service Center, Hotel Voice Communications, etc.1.1 Characteristic Features●UC500-30 supports up to 30 concurrent calls and up to 150 extensions.●UC500-60 supports up to 60 concurrent calls and up to 300 extensions.●UC500-80 supports up to 80 concurrent calls and up to 400 extensions.●UC500-100 supports up to 100 concurrent calls and up to 500 extensions.●Integrates 2 FXO ports and 2 FXS ports for communications without power.●Built in with multi-level IVR systems, supporting teleconferencing, call queuing, CDR,sound monitoring, call broadcasting, etc.●Supports HTTPS, TLS and SRTP to guarantee the safety of communications.●Includes two 100-megabyte network interface cards, supporting three modes: Dual,Bridge and Route.●Has 16G internal storage with extendable external storage via TF and USB cards.1.2 Hardware DescriptionUC500 adopts built-in 220V dual power supply. The table below gives a detailed introduction to the interfaces, buttons and LEDs on UC500.For other hardware parameters, refer to Appendix A Technical Specifications.Appendix A Technical SpecificationsDimensions440×202×44mm3Weight暂时没有数据EnvironmentOperating temperature: 0℃—45℃Storage temperature: -20℃—85℃Humidity: 8%— 90% non-condensingStorage humidity: 8%— 90% non-condensing LANAmount: 2 (10/100 BASE-TX (RJ-45))Self-adaptive bandwidth supportedAuto MDI/MDIX supportedFXS PortAmount: 2Type: RJ11Maximum transmission distance: 1500mFXO PortAmount: 4Type: RJ11ImpedanceTelephone line impedance: Compliant with thenational standard impedance for three-component network Console PortAmount: 1 (MiniUSB)Baud rate: 115200bpsConnector: MiniUSB ConnectorData bits: 8 bitsStop bit: 1 bitParity unsupportedFlow control unsupportedNote: Follow the above settings to configure the serial port; or it may work abnormally.Power RequirementsInput power: 220V DCSignaling & ProtocolSIP signalingSupported protocol: SIP V1.0/2.0, RFC3261 Audio Encoding & DecodingG.711A 64 kbpsG.711U 64 kbpsG.729 8 kbpsSampling Rate8kHzAppendix B Technical/sales Support Thank you for choosing Synway. Please contact us should you have any inquiry regarding our products. We shall do our best to help you.HeadquartersSynway Information Engineering Co., Ltd/9F, Synway D&R Center, No.3756, Nanhuan Road, Binjiang District,Hangzhou, P.R.China, 310053Tel: +86-571-88860561Fax: +86-571-88850923Wechat QR Code: Scan the QR code below to add us on Wechat.Technical SupportTel: +86-571-88864579Mobile: +86-189********Email: ***********************Email: **********************MSN: **************************Sales DepartmentTel: +86-571-88860561Tel: +86-571-88864579Fax: +86-571-88850923Email:****************。

IPPBX交换机⽤户操作⼿册天波数字电话交换系统TPX-800系列⽤户⼿册1简介1.1 系统概述通过本⼿册可以详细了解PBX系统⽤户信息、号码变换功能、路由功能以及业务功能的详细操作和使⽤⽅法。

本⼿册涉及的所有配置及业务权限的登记、撤销等都是通过IPPBX-WEB进⾏操作。

1.2 ⽹管操作权限说明IPPBX⽹页⽀持多⽤户登陆，分为管理员（唯⼀）、普通⽤户、访问⽤户。

权限说明：●管理员：IPPBX系统安装完成后登陆系统的超级⽤户，默认⽤户名和密码为admin和ippbx@microsys,权限最⾼，具有所有功能的操作权限。

●普通⽤户：具有添加分机和补充业务操作的权限●访问⽤户：只能查看⽹页上的数据配置和修改⾃⾝登陆的密码。

多⽤户实现机制：数据库增加⼀个⽤户权限和⽤户操作记录表，每次⽤户登陆浏览器会⽣成和它相对应的cookie值，根据cookie值来判断⽤户权限。

每次⽤户登录都在/var/tmp 中⽣成以⽤户名为名字的临时⽂件，⽂件内容为记录登录的IP，当其他IP的⽤户登陆，将覆盖原来的IP会使当前使⽤的⽤户退出，需要重登陆才能继续操作。

添加系统⽤户操作（1）打开IPPBX⽹页，输⼊系统管理员⽤户名和密码（admin和ippbx@microsys）,登陆系统（2）切换⾄【系统维护/⽹页管理/账号管理】，如图：图1-1（3）点击操作栏的“锁定“图标，可对⽤户进⾏锁定，锁定后，该⽤户登录时会弹出如下对话框：图1-2（4）点击添加，弹出如图对话框：图1-3输⼊⽤户名（⽀持数字和英⽂字母）和密码（按提⽰输⼊符合条件的密码），选择⽤户类型点击确定弹出如图对话框：图1-51.2.1.1 补充业务权限操作说明通过IPPBX WEB设置普通⽤户的补充业务权限。

普通⽤户的补充业务权限设置有以下两种⽅式。

1.直接对普通⽤户开通/关闭补充业务权限。

普通⽤户开通补充业务权限并不代表该⽤户能使⽤该业务，需要对补充业务进⾏登记后才能正常使⽤。

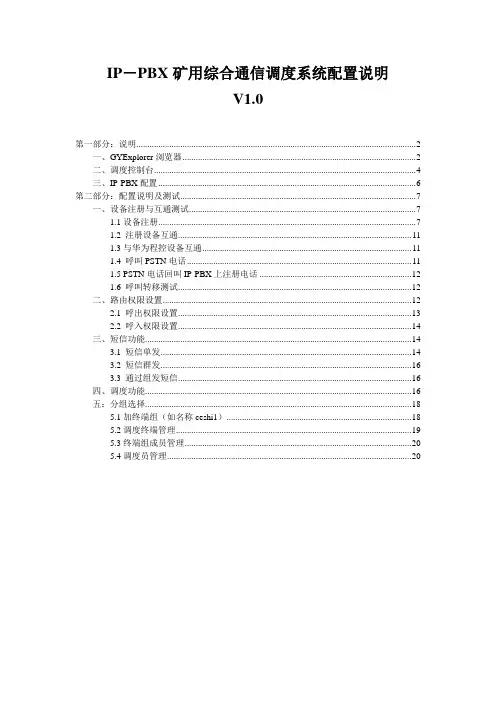

IP－PBX矿用综合通信调度系统配置说明V1.0第一部分：说明 (2)一、GYExplorer浏览器 (2)二、调度控制台 (4)三、IP-PBX配置 (6)第二部分：配置说明及测试 (7)一、设备注册与互通测试 (7)1.1设备注册 (7)1.2 注册设备互通 (11)1.3与华为程控设备互通 (11)1.4 呼叫PSTN电话 (11)1.5 PSTN电话回叫IP-PBX上注册电话 (12)1.6 呼叫转移测试 (12)二、路由权限设置 (12)2.1 呼出权限设置 (13)2.2 呼入权限设置 (14)三、短信功能 (14)3.1 短信单发 (14)3.2 短信群发 (16)3.3 通过组发短信 (16)四、调度功能 (16)五：分组选择 (18)5.1加终端组（如名称ceshi1） (18)5.2调度终端管理 (19)5.3终端组成员管理 (20)5.4调度员管理 (20)第一部分：说明调度平台服务器主机是一个Dell服务器，其IP地址为10.224.93.14；主要分为两个部分：调度控制台和IP-PBX设备，并且附件带有一浏览器工具软件（GYExplorer），用来通过网页连接调度平台服务器调度平台服务器通过网络与华为MSR-50交换机互连，信令采用SIP信令。

通过网络与参与内网设备互连（MSR-50地址：172.26.100.9）IP电话、WIFI手机、软电话(XLITE)全注册到IPPBX服务器上。

号码设置：161开头，号长6位；一、GYExplorer浏览器软件名称：gyexplorer.exe见下图，不用安装，直接可以使用其网页地址：http://10.224.93.14/wxddt 用户名：sysadmin密码：wxddt113打开后如下图：二、调度控制台其网页地址：http://10.224.93.14:800密码：123456打开后如下图：配置调度台号码：设置（菜单） 设置呼叫参数（如下图号为2008）：呼叫参数设置：设置URL参数：（如下图）选择“呼叫设置”三、IP-PBX配置1）呼叫路由呼出：其它0、11、12、162XXX、2、3、4、5、6、7、8、9前缀通过IP呼叫到MSR-50侧后再由MSC-50处理呼叫（除162XXX为定号长6位，其它不定长）；呼入：161前缀共6位通过IP呼叫到SIP侧2008号码为调度号码，呼叫到SIP侧2）限制分组特定号码913001、913003无法拨通0前缀的路由路由：GotoIf($[${CALLERID(num)}= 913001]?Hungup)913002 和913004只允许voip网内拨入，不允许通过E1呼入3）短信配置对指定的组或者号码发送短信第二部分：配置说明及测试一、设备注册与互通测试1.1设备注册添加一号码数据（如号码：161002）：1）打开PBX界面(http://10.224.93.13:800/）后选择:呼叫设置后选择:设置SIP电话输入要添加的电话号码161002,点击添加:后下图，输入认证密码页面：输入认证密码，其他默认，后点注:如果批量添加见下图（非批量跳过）：输入起始号码：161002 号码数目：10（则会添加161002---161011共10个号码）认证密码和密码方式说明：固定：所有号码的密码等于认证密码中的输入值与号码相同：所有号码密码和自身密码相同随机：所有号码的密码不定后点更新运行数据使生效1.2 注册设备互通1.3与华为程控设备互通1.4 呼叫PSTN电话1.5 PSTN电话回叫IP-PBX上注册电话1.6 呼叫转移测试二、路由权限设置位置：http://10.224.93.13:800用户名：sysadmin密码：123456如下图：后打开：语音路由表管理2.1 呼出权限设置配置如下：主叫161002呼叫0开头的号，不让呼通2.2 呼入权限设置三、短信功能3.1 短信单发打开主页面：如给161513发短信，则先点击号码选中，如果群发则多选，后再发送短信消息框中输入要发的内容，后点下号码{161001}消息发送失败；请选择重新发送！”3.2 短信群发3.3 通过组发短信四、调度功能界面地址：http://10.224.93.13/wxddt五：分组选择打开主页，后点后打开如下页面5.1加终端组（如名称ceshi1）位置：调度管理 终端组管理：（如下图）终端组名称：ceshi1说明：ceshi1后点“添加/修改”，成功后在下面显示名称5.2调度终端管理位置：调度管理 调度终端管理：（如下图）终端名称：（如：维护室）电话号码：161000终端类型：分三种，如果是SIP则选择SIP电话（主要在终端界面中显示不同）权限：默认（不用填）显示顺序：越小越在前面5.3终端组成员管理位置：调度管理→终端组成员管理：（如下图）终端组名称：（如：维护室即刚加的号码161000）后“”5.4调度员管理位置：调度管理→调度员管理：（如下图）调度员帐号：（如：维护室即刚加的号码161000）后“”密码：调度权限：（系统管理员是0，普通是1）队列名称：选择testqueue终端名称：即选择调度员电话名称。

IP-PBX用户手册2004年10月目录第一部分、概论-------------------------------------------------------------------------------------------------------- 1 第一章、IP-PBX简介------------------------------------------------------------------------------------------- 1第二部分、硬件和软件安装----------------------------------------------------------------------------------------- 3 第二章、IP-PBX硬件安装------------------------------------------------------------------------------------- 3 第三章、IP-PBX软件安装------------------------------------------------------------------------------------- 3第三部分、控制台操作----------------------------------------------------------------------------------------------- 4 第四章、IP-PBX系统参数设置------------------------------------------------------------------------------- 44.1、IP-PBX基本控制参数设置------------------------------------------------------------------------ 44.1.1、系统接入的外线信号音参数设置-------------------------------------------------------- 44.1.2、语音信箱文件存放的路径设置----------------------------------------------------------- 44.1.3、系统是否录音总控制和录音文件存放的路径设置----------------------------------- 54.1.4、工作服务时间的参数设置----------------------------------------------------------------- 54.2、IP-PBX呼叫控制参数设置------------------------------------------------------------------------ 54.2.1、首拨号码的设置----------------------------------------------------------------------------- 64.2.2、外线控制参数的设置----------------------------------------------------------------------- 84.2.3、分机控制参数的设置----------------------------------------------------------------------- 94.2.4、会议参数的设置----------------------------------------------------------------------------- 94.3、IP-PBX通道和分机号码设置--------------------------------------------------------------------- 104.3.1、广播对应通道的设置----------------------------------------------------------------------- 104.3.2、分机对应通道的设置----------------------------------------------------------------------- 114.3.3、外线对应通道的设置----------------------------------------------------------------------- 114.4、IP-PBX分机呼出限制拨打号码的设置--------------------------------------------------------- 12第五章、IP-PBX系统V oIP参数的设置-------------------------------------------------------------------- 135.1、IP基本规则设置------------------------------------------------------------------------------------- 135.2、IP网络规则设置------------------------------------------------------------------------------------- 135.3、IP网关呼叫规则设置------------------------------------------------------------------------------- 135.4、IP网守呼叫规则设置------------------------------------------------------------------------------- 14第六章、IP-PBX系统的信息查询---------------------------------------------------------------------------- 156.1、呼叫信息查询---------------------------------------------------------------------------------------- 156.2、录音信息查询---------------------------------------------------------------------------------------- 156.3、语音信箱信息查询---------------------------------------------------------------------------------- 16第七章、操作员管理-------------------------------------------------------------------------------------------- 17第四部分、分机和外线操作----------------------------------------------------------------------------------------- 17 第八章、分机操作----------------------------------------------------------------------------------------------- 178.1、分机呼叫分机---------------------------------------------------------------------------------------- 178.2、分机呼叫市话/国内长途/国际长途-------------------------------------------------------------- 188.3、分机呼叫IP电话------------------------------------------------------------------------------------ 198.4、随身密码呼叫（使用自己帐户利用任意分机进行呼叫）---------------------------------- 198.5、接听来电---------------------------------------------------------------------------------------------- 208.6、转接来电---------------------------------------------------------------------------------------------- 208.7、代答来电---------------------------------------------------------------------------------------------- 208.8、电话会议（包括三方通话）---------------------------------------------------------------------- 208.9、更改分机密码---------------------------------------------------------------------------------------- 208.10、分机上锁功能--------------------------------------------------------------------------------------- 218.11、请勿打扰功能--------------------------------------------------------------------------------------- 218.12、提醒功能--------------------------------------------------------------------------------------------- 218.13、禁止代答功能--------------------------------------------------------------------------------------- 218.14、主人留言功能--------------------------------------------------------------------------------------- 218.15、呼叫前转移功能------------------------------------------------------------------------------------ 218.16、遇忙转移功能--------------------------------------------------------------------------------------- 218.17、无人接听转移功能--------------------------------------------------------------------------------- 218.18、操作语音信箱功能--------------------------------------------------------------------------------- 228.19、广播功能--------------------------------------------------------------------------------------------- 22第九章、外线操作----------------------------------------------------------------------------------------------- 229.1、外线呼入----------------------------------------------------------------------------------------------- 229.2、外线广播----------------------------------------------------------------------------------------------- 229.3、外线查询语音信箱----------------------------------------------------------------------------------- 229.4、外线拨打IP电话------------------------------------------------------------------------------------- 22第五部分、IP-PBX功能速查表------------------------------------------------------------------------------------- 23 第十章、IP-PBX功能速查表---------------------------------------------------------------------------------- 23第一章、IP-PBX简介本公司推出的IP-PBX数字交换系统是一个更加体现人性化的全数字可编程数字交换系统，不仅具有传统的交换机功能，更具有一切数字化的功能，如主叫显示、录音、呼叫转移等。

多媒体交换机管理员使用手册目录前言 (4)第一章概述 (5)1.1 IP-PBX 系统 (5)1.2 PBX 功能 (6)1.3 语音信箱功能 (6)1.4 会议功能 (7)1.5 系统管理功能 (7)第二章系统安装 (8)2.1 硬件选取 (8)第三章系统配置 (9)3.1 网络配置 (11)3.2 修改maint 口令 (12)3.3 修改系统端口 (13)3.4 修改系统时间 (14)3.5 修改记录保存时间 (14)3.6 基本设置 (16)3.7 时段安排 (16)第四章分机配置 (19)4.1 添加分机 (19)4.1.1 添加 SIP 协议分机 (20)4.1.2 添加 IAX2 协议分机 (23)4.2 修改分机设置 (24)第五章自动话务员 (28)5.1 设置自动话务员 (28)5.2 修改自动话务员 (30)第六章设置振铃组 (31)6.1 设置振铃组 (31)第七章中继和路由配置 (33)7.1 添加 SIP 中继 (33)7.2 添加 IAX2 中继 (36)7.3 呼出路由 (38)7.4 来电路由 (40)第八章语音信箱 (41)8.1 启用/禁用语音信箱 (41)8.2 访问语音信箱 (41)8.2.1 通过 Web 访问语音信箱 (41)8.2.2 通过分机访问语音信箱 (42)8.2.3 通过外线访问语音信箱 (42)第九章会议与会议管理 (43)9.1 Web 会议管理 (43)9.2 参加会议 (44)9.3 会议室用户管理 (45)9.3.1 踢出用户 (45)9.3.2 静音与取消静音 (45)9.4 锁定会议 (46)第十章系统维护 (47)10.1 查看系统状态 (47)10.2 重启或者关机 (48)10.3 网络配置 (48)10.4 修改 maint 口令 (49)10.5 修改系统时间 (50)10.6 修改记录保存时间 (51)10.7 查看系统信息 (51)第十一章呼叫记录 (53)11.1 呼叫记录 (53)11.2 呼叫对比 (53)11.3 月流量 (54)11.4 日流量 (55)本文档中的信息（包括 URL 和其他 Internet 网站引用）如有变更，恕不另行通知。

V2060大客户IP接入参数配置步骤连接到设备默认地址及修改IP地址的方法a）SW4拨为ON，重新启动V2060-B。

b）交叉网线将计算机和V2060-B相连。

注意网线必须插在MCU板的相应RJ45口上。

察看V2060-B MCU板ERX指示灯，指示灯一定要保持闪亮。

c）在计算机上运行网管软件，使用138.0.8.8地址进行连接，密码为2060。

d）在主界面的“设备面板”的最下方察看设备的IP地址，子网掩码，MAC地址等参数，根据需要进行修改。

注意不要将V2060地址改成138.0.8.8，或者和自己的计算机的IP地址相同（本例为138.0.8.9）。

e）将V2060的SW4拨为OFF，重新启动V2060。

使用新的IP地址和密码进行通信。

同时调试多台V2060时，一定要将每一台V2060的IP地址设置得各不相同。

否则计算机与V2060的连接肯定会会出现地址冲突的问题。

注：在连接到设备默认地址的情况下修改设备IP后，将恢复为设备默认的参数设置。

正常连接设备地址的方法与设备建立正常连接，可以双击树中选中的设备，可以选中后，点击按钮对设备进行连接。

也可以双击设备列表中的相应图标连接设备，还可以在IP地址输入框中输入IP 地址后按回车键连接设备。

注：设备树中的设备没有正确设置IP地址的，请参见图8。

如图7：图7与设备建立连接设备树的建立与维护把光标定位在主窗口左边的设备树导航子窗口，点击右键，弹出右键菜单。

可以选择相应菜单项对设备树进行添加、删节和修改。

图8 维护设备树第一步：用户线设置1．通道长途权限：一般全选为“国际长途”；F_1对应设备用户（SLC）板位一，F_2对应设备用户板（SLC）位二2．通道主叫号码：按照用户提供中继号码设置3．路由表选择：按照话音所走路由选择！即2M线路和中继板（SLE）线路4．按键转换：恢复默认值（特殊情况特殊利用）5．选择2M呼出：即设备所出2M线路（用几条2M传输线路选几条）6．来电显示：选择“2M传输支持来电显示”第二步：2M参数设置：1．时隙数据类型：一般选择“中国1号信令出中继”2．呼叫前缀与路由：F1:2M_1对应为2M_1 传输：从本2M呼出的路由要求运营上提供如“0、13、1860、12580”呼出号码从头切掉几位：“0”F1:2M_2对应为2M_2 传输：从本2M呼出的路由要求运营上提供如：“90、913、91860、912580”呼出号码从头切掉几位：“1”3．2M参数：依次选择“75欧”、“共路信令”、“2M不通转SLE”、“2M时钟跟随‘F1:2M_1’”、“计费控制选互不控制”4．2M选择：选被选用的2M第三步：模拟中继设置：1.用户线振铃允许：振铃通道要与来话通道一一对应，即F_1 SLC板的“01”对应F_3 SLE板的“01”来话通道（依次类推）2．模拟中继路由区号表：按用户习惯设置如：179510、1795113、179511860、179511258，从本路由表呼出切掉前“5”位第四步：整机参数：整机参数设置：依次为：“0、0、0、0、60、启动ROM选择按默认的处理、运行方式选择‘选路版本’”时间按北京时间第五步：ISDN参数配置1．DTU板起始地址配置:Ip地址“要与设备的IP设为同一网段”，子网掩码跟设备的子网掩码相同即可2．第二层参数配置选默认值3．第三层参数配置选默认值第六步：路由功能再分配依照路由表作用来选择最后设置复位信息“复位次数最好改为‘0’”1.1.1.1PRI前台配置简要说明：PRI的参数配置非常简单，大多数按默认配置即可。
