Hilton机电要求(希尔顿酒店技术规范)

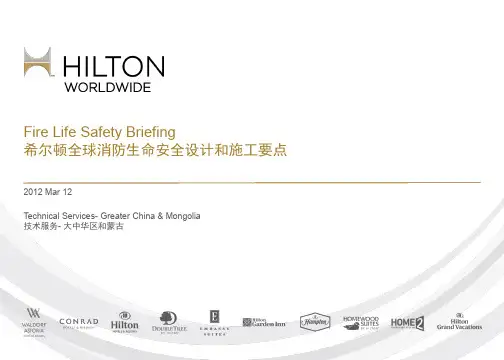

Fire Life Safety Briefing希尔顿全球消防生命安全设计和施工要点2012 Mar 12Technical Services- Greater China & Mongolia技术服务- 大中华区和蒙古上海2010沈阳 2011拉斯维加斯Content 目录1、疏散楼梯，安全出口，防火门，装修，防排烟STAIRCASE, EXIT , FIRE DOOR, DECORATION, SMOKE CONTROL 21.1. 疏散楼梯，安全出口Staircase, Exit 21.2. 防火门Fire door 31.3. 装修Decoration 41.4. 防火分隔和防火封堵 Fire separation and sealed & compartmentalization 51.5. 防排烟Smoke control 62、火灾探测、声光报警、联动关系，消防广播，燃气探测FIRE DETECTION, VISUAL & AUDIBLE ALARM, CAUSE & EFFECT MATRIX,EMERGENCY SPEAKER, GAS LEAKAGE DETECTION 62.1. 火灾探测、声光报警、联动关系Fire detection, visual & audible alarm, cause & effect matrix 62.2. 燃气探测Gas leakage detection 82.3. 消防广播Emergency speaker 93、柴油发电机、应急照明、疏散指示等DIESEL GENERATOR, EMERGENCY LIGHTING, EVACUATION INDICATION 93.1. 柴油发电机，应急照明Diesel generator, Emergency lighting 93.2. 疏散指示 Evacuation indication 104、消火栓、厨房灭火，喷淋、气体灭火系统等HYDRANT, KITCHEN EXTINGUISHING SPRINKLER AND GAS SUPPRESSION 114.1. 消火栓和厨房排烟罩灭火系统Hydrant system and extinguishing system for kitchen hood 114.2. 湿式喷淋系统Wet Sprinkler System 124.3. 水喷雾，预作用系统Water Spray, pre-action System 154.4. 气体灭火系统Gas suppression System 155、附火灾报警联动关系表（综合HILTON标准和GB规范）16说明 General以下所有设计和施工的提醒强调要点，是基于Hilton标准，GB规范，NFPA相关标准，酒店设计和施工过程中经常出现问题的综合总结。

GS15 机械、供暖、通风与供冷及电气工程资料GS15.1 提交的电气—机械资料GS15.2 电气—机械项目征求意见表GS15.3 固有成本和营业成本GS15.1 提交的电气-机械资料一般说明某些项目具有特殊技术要求。

项目的性质,它的位置或者特殊的负载状况均需要做以下研究分析:1. 对各种类型窗用玻璃材料和阳光控制装置的成本效果进行研究。

2. 对利用废热发电进行分析。

3. 对能源保护/利用系统进行分析。

向希尔顿国际集团咨询,以确定对项目的这些研究分析的必要性。

提交的资料为估算建议本项目所采用的电气--机械系统,在设计过程中将需要三次提交资料,每次提交所需要的文件必须完整,如果需要特殊形式,项目工程师应填写所提供的表格。

提交15%的资料1、提交填写好的机械/电气项目征求意见表(GS15.3)。

2、如果若干个系统对项目都适用,则对可供选择的主要系统的进行经济性分析。

为此,应进行以下工作:2.1对主要机械系统,如供冷和供暖设备,空气处理系统和终端设备年总固有成本和营业成本进行研究(GS15.4)2.2对当地所用的公用电力服务进行成本分析,以确定利用初级服务好还是利用二级服务好(GS15.4)2.3进行成本分析,以确定本项目的配电电压成本效果是否最好。

2.4对各种供水和排水材料及系统的安装劳动成本进行分析,以确定最经济的寿命周期方法。

2.5对增加高于最低技术要求的可达防火范围而导致保险费下降的成本效果进行成本分析。

2.6对燃料进行分析,以确定最经济的能源。

2.7对隔离进行分析,以确定建筑外皮的最佳成本效果厚度。

3、准备一份关于设计中推荐使用的所有供暖、通风与供冷、管道设备及电气系统的报告,其中包括适用的可供选择的比较方案。

4、提交一套示有所建议的设备位置和空间分布的示意图。

提交40%的资料准备有关确定机械和电气系统尺寸,型式和范围的文件。

为此,向希尔顿国际集团提交以下资料进行审查:1.示有设备位置的主要机械和电气室布置图。

第17 节 厨房17-1.00 GENERAL17-1.00 总则17-1.01The kitchen must be located to permit the least possible travel distance between food pick-up and the restaurant.厨房位置必须尽可能缩短取菜区与餐厅之间的距离。

17-1.02 Provide direct access from the receiving area to kitchen storage and preparation area.应提供从收货区到厨房储存区和取菜区的直接通道。

17-1.03 Provide convenient access from the kitchen to the employee dining. 应提供从厨房到员工用餐厅的方便通道。

17-1.04 Provide room service in kitchen. Room service is an extension of the main kitchen with convenient access to the pick-up area and beverage stations. 厨房应设客房服务区。

客房服务区是主厨房的延伸，从这里可方便地进入取菜区和饮料站。

17-1.05 Provide storage for room service carts adjacent to or under the work counter.在工作台旁边或者下方为客房服务推车提供存放位置。

17-1.06 Provide convenient access from the room service area to the service elevators.提供从客房服务区到服务电梯的方便通道。

17-1.07 Provide secondary access from the kitchen to the lounge and pantries. 提供从厨房到酒廊和备餐间的辅助通道。

GS15A 机械——供暖、通风与供冷GS15A.1 系统与设计GS15A.2 中央固定设备GS15A.3 空气处理与调节GS15A.4 管路网GS15A.5 管道系统GS15A.6 绝缘GS15A.7 振动控制GS15A.8 电动机与电动机控制器GS15A.9 温度自动控制GS15A.10 商用制冷设备GS15A.11 空白GS15A.12 特殊技术要求GS15A.13 节约能源GS15A.1 系统与设计总则在制定方案和规范时，应建议承包商和现场施工人员可以不完全熟悉工艺规程、设备以及如何解释现代酒店所需的安装型式的方案。

方案和规范中必须包括足够的细则，以补偿可能缺乏对部分现场人员的熟悉。

必须认真评定设计条件（温度和湿度），以保证酒店的条件舒适和供暖、通风与供冷设备各种部件的功率满足要求。

必须对政府部门出版的气象资料、工程学会以及空调设备主要制造厂家进行分析。

同时，必须避免设计过渡，并且考虑多种多样性和备用能力的技术要求。

希尔顿国际集团的功能要求规定了酒店的温度、湿度通风级别。

通常，酒店空调系统必须保证依大小正确排列的设备的除湿作用。

通常，增湿作用并不保证酒店的贵宾室也不保证酒店的公共区域。

如果当地冬天的外部空气条件限定了必需的增湿作用的话，可通过一次空气系统为贵宾室提供增湿。

当增湿作用包括在内时，所采用的系统应避免因军团疾病而引起的潜在问题。

所有的加热和冷却计算将利用ASHRAE公司或Carrier公司或者两家公司制定的工艺规则进行计算。

最好利用标准的审定程序对酒店进行计算机分析。

Carrier公司、Trane公司、Merriwether公司和CIBSE公司的程序是希尔顿国际集团批准的供上述分析使用的软件。

GS15A.2 材料与产品供暖设备满足希尔顿国际酒店供暖要求的设备和系统的最佳选择就是直接烧热水的热水器。

设计师必须对燃料经济性进行分析，以确定热水器的最好燃料源。

除非考虑燃料成本，否则天然气是希尔顿国际集团偏爱的燃料。

Handout Document 交底文件No.编号 : B2 （DRAFT１）Subject题目 : 设备与材料样品板Date日期 : 2009.7.15From由: Richard Wong 黄泽培Technical机电设计部Services&EngineeringHotelCompany丽思卡尔顿酒店Ritz-CarltonTo致 :c.c.抄送 :总则A．为保证施工阶段选用机电设备材料，包括五金配件，符合业主与丽思卡尔顿双方对品牌及质量要求，施工单位应在启动阶段准备一套完整的设备与材料样品板，长期储存与工地筹建处，作为日后质检依据。

B．需要与其他专业（如内装）协调确认之设备或材料，必须在下单采购前取得书面确认。

C．部分设备如不便作样品板，可用图片及技术资料替代，但须先得丽思卡尔顿确认。

D．各项样品须明细分类编号，以便日后沟通。

E．所有样品必须附带基本技术资料及提供单位，并联系方式，由业主放筹集处存放归档。

开业前整体移交给酒店工程部。

1．空调暖通a. 风口：所有类型，包括送，回，排风系统；消防排烟/补风系统；b. 风管/水管保温材料；“玻璃纤维风管”板与胶贴材料；c. 风管材料：不锈钢与其他有特殊防腐/防锈要求之材料，包括室外用之镀锌钢板；d. 柔性风管（带保温与不带保温）；风管/设备间软接头；e. 手动调节风门（阀）；电动风门；f. 防火阀门；防烟阀门；g. 水管（所有材料）；h. 水阀：所有手动阀i. 电动控制阀：包括电磁阀；j. 设备减振器：包括弹簧式与垫片式；k. 水管软接头：包括波纹补偿器；l. 温控器（包括客房用与公共区及后勤区用）m. 排气扇（客房与小房间用）。

2．给排水a. 水管（所有材料）；b. 水阀：所有手动阀；c. 水管保温材料与保护壳（所有类别）；d. 软接头：包括波纹补偿器；3．电气a. 电缆（所有类别）；b. 电缆桥架；线槽/线管；软管；c. 插座与开关底盒（墙面与地面用）；d. 接线盒；e. 强电与数据插座及接口；f. 灯具开关；g. 客房配电箱；h. 后勤区灯具。

希尔顿国际酒店标准GS11 厨房设备GS11.1 厨房单元—工作人员房间GS11.2 洗衣滑槽GS11.1总则材料和产品厨房单元--工作人员房间包括:工作人员房间的紧凑厨房单元一些生产厂家提供大型的或小型的单元,以及特殊的选择如洗盘机、设备灯、特殊抽屉和架子布置、棋盘、切割板、内装制冰机、微波炉、单手柄混合水龙头、冰箱解冻定时器、扫帚和拖布柜、炉罩、特殊漆面。

要和不同的厂商洽谈。

烤瓷漆面颜色可能根据生产厂家而不同。

所述类型的基本结构和操作对主要大厂家是标准的。

柜台顶面和水池通常是不锈钢或瓷面钢制的,颜色可选。

炉子门通常是瓷质化的。

不同之处经常在可供的选项上,添加的贮藏柜、附加部件、漆面形式和装饰。

炉罩或炉子可以是电操作的或是生产的气或液态石油产品的。

一项或多项通常包括的特点的检验将需要和生产厂家一起合作。

完整的产品数据是从生产厂家处得到的,并包括如下内容:2册应用规格书和安装指导,并带一份给安装者,商店图,位置指示的主视和俯视图,单位尺寸,邻近建筑,其它贸易工作的保障措施,3种金属漆面和颜色的样品,建筑师将考察它来参考颜色和质地。

2.生产厂家关于所销售制冷系统产品的两年保修。

厨房单元是厂商生产,组合成实际扩展的金属制品,按展示或特殊要求的部件尺寸之组合,除非特殊要求,每个包含下述项目:顶面和水池单元、垃圾处理箱、冰箱、炉罩、炉子(储藏柜可作为替代),墙面上部的储藏柜。

小厨房单元(通常这些小于122厘米宽),并包括材料和产品"执行"的单元,通常有一个限定范围的特征:建筑包含生产的最薄0.8mm厚的钢板用于门的正面和护套,更厚一些的钢板用于内部角架和支撑。

柜台顶面和水池:1整片,并带有一体的防溅护板,添加了凹入安装的一体式的末端。

当包含一个垃圾处理箱时,提供了一个8.9厘米直径的杯状筛网和带3.8厘米直径的尾状物的排水出口。

材料和漆面或者是1.2毫米厚带第4号漆面的型号30Z不锈钢,或者是1.5毫米厚防酸陶瓷漆面的钛钢。

4a. FRONT OFFICE前台办公室4b. EXECUTIVE OFFICES办理层办公室4c. SALES AND CATERING OFFICES 发卖和餐饮办公室4d. ACCOUNTING OFFICES财政室4e. PERSONNEL OFFICE人事办公室第4a 节前台办公室4a-1.00 GENERAL4a-1.00 总那么Whenever possible, all administrative and executive offices are preferred to be located directly behind the registration desk. If any of these functions are remotely located, there must be direct and immediate means of staff access available.所有行政办公室和办理层办公室应尽可能设在登记台的正前方。

如果在这些部分中，有任何一个与登记台的距离较远，那么须提供可使员工当即直接抵达的方式。

The front office must be located directly behind the front desk and have the following areas/offices:前台办公室必需紧邻前台并位于其前方，可分以下区域/办公室：A.Front office manager‘s office前台经理办公室Credit manager‘s officeB.信贷经理办公室C.Secretarial and waiting area接待等待区D.Reservations area预订区E.Night auditor‘s office / cashier‘s office夜审员办公室/出纳办公室F.Count room结算室G.PBX room交换机房H.Mail and work room收发室puter room计算机房J.Safe deposit box and viewing room安然保管箱和不雅景房Note: Larger hotels may require cashier‘s office, count room and computer room in the accounting offices.注意：大型酒店可配置出纳办公室、结算室并在财政室内设计算机房。

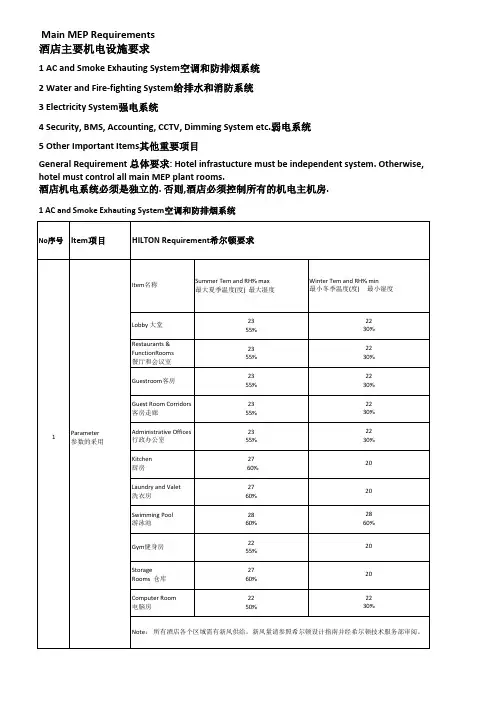

Main MEP Requirements酒店主要机电设施要求1 AC and Smoke Exhauting System空调和防排烟系统2 Water and Fire-fighting System给排水和消防系统3 Electricity System强电系统4 Security, BMS, Accounting, CCTV, Dimming System etc.弱电系统5 Other Important Items其他重要项目General Requirement 总体要求: Hotel infrastucture must be independent system. Otherwise, hotel must control all main MEP plant rooms.酒店机电系统必须是独立的. 否则,酒店必须控制所有的机电主机房.1 AC and Smoke Exhauting System空调和防排烟系统2 Water and Fire-fighting System给排水和消防系统3 Electricity System强电系统4 Fire-Fighting System消防系统5 Security, BMS, Accounting, CCTV System etc.弱电系统6. Other Items 其他项目Hilton Hotel’s Utilities Metering Requirement 安装标的位置最小冬季温度(度) 最小湿度Overseas TV Program 境外电视节目(Only for reference, need to be adjusted based on local market 仅供参考,需根据当地市场情况来定)。

五星级酒店机电工程设计要求酒店机电系统设计要能满足五星级酒店的需要，便于对酒店全方位进行管理，现将戴斯集团酒店机电工程设计要求提供给贵司，供机电设计师设计时参考使用：一.变配电系统：1．要求酒店应设计双路供电系统，双路电源应来自两个不同的变电站。

高压主进线为两路（10KV）市电，双母线分段运行。

每路均能单独负担全部负荷。

设母联开关、手动切换。

2．低压主进线为低压单母线分段运行，联络开关设自投自复、手动等方式。

3．酒店总用电负荷标准应按100VA/m2进行设计核算。

4．变电室设高压计量、低压电力分表；功率因数在变配电室集中补偿COSΦ≥0.9。

5．根据酒店应急负荷的用电容量，应设计自备发电机应急供电系统。

6．低压配电系统的应急负荷为放射式双路电缆供电，在最末一级配电箱处设双电源互投。

7．照明系统采用树干式配线方式，每层强电井均设应急照明与一般照明配电箱。

其中应急照明配电箱为双路电源自动互投。

8．要求酒店所有楼层应设计强电井（弱电井要与强电井分开设计），公共区域所有配电箱（含弱电箱）、电源控制箱都应设计在电井或机房内。

9．考虑到酒店的照明效果，要求在酒店大堂、宴会厅等区域照明，应设计安装调光设备。

10．室外楼体照明在设计时要考虑楼体照明的整体效果，光源的色温、照度要适中，整体效果要高雅。

11．考虑到酒店今后的节能需要，建议酒店照明光源在不影响整体效果的情况下，应尽可能多地使用节能光源（节能灯），酒店照明光源要求为暖色光源。

12．要求将酒店室外照明、公共区域照明、车库照明系统设计成由楼宇管理系统自控和手动两种控制方式。

13．变配电设备要求高低压开关柜订货时自带信号采集接口，纳入楼宇自控BA系统管理（只监不控）。

14．建议室外酒店店徽、酒店广告灯箱应有专业人士统筹考虑设计，并与我集团确认，酒店未经与美国戴斯酒店集团（中国）协商，不得设置其它产品广告灯箱。

1)要求设置抵达酒店路上的指示徽标灯箱。

2)要求设置酒店入口标志灯箱。

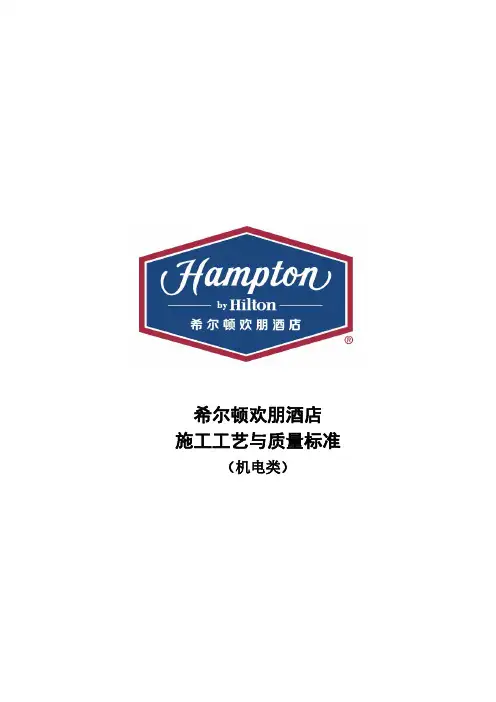

希尔顿欢朋酒店施工工艺与质量标准（机电类）〈电气装置安装工程、电气设备交接试验标准〉GB50150-1991〈电气装置安装工程质量检验及评定规程〉DL/T5161.17-2002《建筑电气工程施工质量验收规范》（GB50303-2002）《电气装置安装工程电缆线路施工及验收规范》（GB50168-2006）《电缆敷设》(D101-1～7)第一篇机电第一章电气第一节电线导管一、电线导管安装工艺（一）配管的一般要求（1）敷设于多尘和潮湿场所的电线管路、管口、管子连接处均应作密封处理。

（2）暗配管宜沿最近的路线敷设并应减少弯曲，埋入墙或混凝土内的管子离表面的净距不得小于15mm.（3）进入落地式配电箱的管路排列应整齐，管口高出基础面不应小于50mm.（4）埋于地下的管路不宜穿过设备基础。

穿过建筑物时，应加保护管保护。

（5）明配钢管不允许焊接，只可用管箍丝接。

在防火区域属防爆等级配管、管箍、接线盒的连接处必须焊接地过桥。

（6）钢管（镀锌钢管除外）内、外均应刷防腐漆，但埋于混凝土的管路外壁不刷，埋入土层内的钢管应刷两道沥青。

（7）穿电线的管子不允许焊接。

如需要焊接（用于暗配）可采用套管连接，套管长度为连接管外径的1.5～3倍，连接管的对口应在套管的中心，焊接牢固、严密。

（8）钢管与设备的连接，应将钢管敷设到设备内部。

如不能直接进入时，应采取如下措施：1）在干燥房屋内，可从管口起加保护软管引入设备内；2）在潮湿处，可在管口处增设防水弯头，由防水弯头引出的导线应套绝缘保护软管，弯成防水弧度后引入设备。

3）金属软管引入设备时，软管与钢管或设备应用软管接头连接，不得利用金属软管作为接地导线。

（二）管子的选择（1）电线管：管壁较薄，适用于干燥场所的明、暗配。

（2）焊接钢管：管壁较厚，适用于潮湿、有机械外力、有轻微腐蚀气体场所的明、暗配。

（3）硬塑料管：耐腐蚀性较好，易变形老化，机械强度次于钢管，适用腐蚀性较大的场所的明、暗配。

计算机和POS系统配置下述是典型Hilton国际饭店的计算机和POS系统安装的建议方面的简单介绍和较优良的实行方案。

它分为六个部分:计算机室,UPS供电系统,数据系统接线,电源系统接线,UPS连接系统和附加要求。

这里不作为详细的设计、建造和安装的指导,但可以解答在所有工程在设计开发过程中经常出现的一些问题。

A-计算机室1.此房间应仅用于作为计算机及辅助设备的使用。

除办公室门外,该房间应大约为15平方米。

应有靠墙安置的移动架系统,以用于放置设备。

2.出入口应必须只能用与客房系统相同供应厂家所提供的电子锁系统,这种锁提供进出入房间的记录。

3.这个计算机室应有一个基本空调系统,经常为天花板安装式的风扇盘管装置,由整个建筑的中央系统供给,应使室内温度控制在18-20℃(无冷凝),以便在一些区域内去湿的要求必须亦可检验。

一个备用空调器,通常为分开式DX系统,应安装并连接到应急电源总线上,以便一主供电源停电,制冷仍继续有效。

一个典型的计算机室应具有36,000BTU负荷(7,800kcal)。

4.应注意,任何地板覆盖物都应选择为抗静电特性的。

5.电源和数据电缆可安装在多分隔层PVC道槽系统中,(一个系统作为数据和电话线缆,一个作为电源接线),表面安装在距地面高约900毫米高的墙上。

这种系统安装费用不高,并且在改动方面上有着较大的灵活性。

6.计算机室的照明系统应连接到应急供电系统上。

防火1.作为整个建筑整体中的一个部分,计算机室必须配备火/烟检测系统和无源灭火方法。

因为Halon的生产已逐渐被取消并且不再鼓励使用二氧化碳,因此必须检验其它的符合当地防火权威部门认可的方法。

防火专家公司提供交替环境声音系统,它们尤其适合安装于计算机室。

如果没有其它方式可以选择,传统的湿喷洒系统至少也可以使用,必须考虑当火被熄灭后头部自动关闭,或使用完全环槽头部,以限制或杜绝意外喷射的可能。

B-UPS供电系统1.计算机室必须备有干净的供电设备,并自备专门的接地系统,通常使用在线的模块UPS 系统,它应位于电器或机械设备室内(不在计算机室),并应有使电池组适当通风的环境。

防火人身安全系统GS 13 防火/人身安全系统指南引言GS 13 总述GS 13.1 释义GS 13.2 防火报警系统GS 13.3 防火报警系统组件GS 13.4 水管系统和水带卷筒站GS 13.5 洒水灭火系统GS 13.6 手提防火设备GS 13.7 防火程序和撤离标记GS 13.8 事故照明和出口照明GS 13.9 厨房和配餐室GS 13.10 楼梯压力输送GS 13.11 除烟GS 13.12 机械排风和空调GS 13.13 限制火/烟扩散GS 13.14 灭火器GS 13.15 隔离和出口GS 13.16 电梯GS 13.17 事故电源引言Hilton International (希尔顿国际)做为业主、合作者和高标准国际酒店的管理公司深知：必须为员工和客人提供安全、健康的环境。

人身安全应该是酒店设计开发过程的有机组成部分。

因此，Hilton International 要求安装如酒店规划指南部分所述的人身安全防备。

完成Hilton International 安全要求在设计过程的各个阶段有Hilton International技术人员在现场。

指南主要是指导防火和人身安全专业人员对国际认可和接受的标准，按照灵活、专业判断和常识进行调节。

应结合区域已有的防火规范阅读指南，如果已确定了高标准，应该遵守高标准。

为了达到更高的安全标准，Hilton International 要求安装覆盖酒店所有区域的全自动监测和抑制系统，即使当地规范没有要求此系统。

GS 13 总述在指南中设置的设备是为了防火安全的不同方面，主要目的是：*一旦发生火情，应有一套供人员撤离的令人满意的标准。

*禁止使用能使火情扩散的内衬。

*一旦发生火情，保证酒店安定；保证在酒店和临近建筑物间有足够的防火隔离；防止酒店隐蔽处看不到的火、烟扩散。

*外墙和房顶应适当限制外部围墙的火情扩散，防止来自其它建筑物的火情扩散。

*确保到酒店的防火设施入口畅通，防备器械应有助于消防人员在酒店内和酒店周围救人。

五星级酒店机电设计步骤分解之一本文，结合铂诺客团队曾经参与的数十项各类型国际五星级酒店的机电顾问咨询，将分步详细总结在酒店项目最重要的初始方案阶段所需要考虑的重点以及方法。

第一步：了解酒店的品牌及其性格第二步：了解酒店功能分布及特点第三步：了解酒店机电标准的内容第四步：市政条件的调研都需要考虑哪些内容第五步：酒店机电空间的考虑第六步：掌握酒店核心机房系统的要点第七步：酒店各个区域系统设计中值得注意的问题第八步：酒店计量设计的原则第一步：了解酒店的品牌及其性格做好机电专业本身设计的前提条件，是要求机电设计师首先跳出机电专业自身，务必先来了解建筑体的特性。

尤其针对五星级酒店，我们必须先来了解酒店的品牌及其性格。

往往国际五星级酒店，在其集团旗下均有若干品牌。

不同的品牌代表了不同的经营理念以及文化定位，由此而产生的服务方式、运营方式以及面对的客户群等均会存在或多或少的差异。

并且，往往这些酒店，均有各自相对严格的客房以及功能区的配比指标，人员密度指标等。

比如同是商务型酒店，德国玛丽蒂姆（Maritim）酒店以接待大型会议为特色，则要求会议区的面积配比较大，瞬时人员集中度较高，在机电的负荷计算上则会有特殊的考虑；同是度假酒店，悦榕庄（Banyan Tree）强调浪漫与私密，则其独立的别墅要求选用更为独立可靠的系统，以尽量减少合用的管道系统而产生对其他房间的干扰。

所以，优秀的机电顾问均需对此有所了解，在选配系统时才能符合特定品牌之需求。

在此举例，供大家参考：希尔顿旗下包含：华尔道夫（Waldorf），康莱德（ConRads），希尔顿（Hilton），逸林（Double Tree），花园酒店（Garden Inn）等；洲际旗下包含：洲际（InterContinental），皇冠假日（Crown Plaza），假日酒店（Holiday Inn）等；喜达屋（Starwood）旗下包含瑞吉（St. Regis）、豪华精选（The Luxury Collection）、W酒店（W Hotels）、艾美（Le Meridien）、威斯汀（Westin）、喜来登（Sheraton）等；凯悦（Hyatt）旗下包含：柏悦（Park Hyatt）、安达仕（Andaz）、君悦（Grand Hyatt）、凯悦（Hyatt Regency）、凯悦嘉轩（Hyatt Place）以及凯悦嘉寓（HyattHouse）等；万豪旗下（Marriott），包含万豪（Marriott Hotels & Resorts），J.W万豪（JW Marriott Hotels & Resorts），万丽（Renaissance Hotels & Resorts），万怡（Courtyard），丽思卡尔顿（Ritz-Carlton）等；关于各个酒店管理集团的旗下品牌以及其特点，酒店官网一般都有所介绍，建议研读。

目录1.0 概述 (1)1.1 目的陈述 (1)1.2 标准手册的使用 (1)1.3 需求 (1)1.4 设计协调 (2)1.5 机电系统设计最佳介入时间 (3)2.0 机电系统核心要求 (4)2.1 空调通风采暖系统 (4)2.2 给排水系统 (7)2.3 消防系统 (11)2.4 电气系统 (11)2.5 电梯运输系统 (14)2.6 综合发展项目的机电系统配置要求 (18)2.7 楼宇监控系统（BMS） (18)3.0 文件提交 (23)3.1 一般要求 (23)3.2 方案阶段 (23)3.3 初步设计阶段 (24)3.4 施工图设计阶段 (26)3.5 电梯（包括电动扶手电梯）运输系统专业资料 (27)4.0 各主要功能区机电系统设计概要 (29)4.2 酒吧、全日餐厅、西餐厅及中餐厅 (30)4.3 行政酒廊 (31)4.4 大型多功能厅 (31)4.5 中小型多功能厅 (34)4.6 高级会议室 (35)4.7 卡拉OK区 (35)4.8 器械健身房 (36)4.9 有氧跳操房 (37)4.10 桑拿按摩区 (37)4.11 SPA区域 (38)4.12 游泳池（室内） (39)4.13 健身设施 (41)4.14 商务中心 (42)4.15 标准客房 (42)4.16 套房 (45)4.17 总统套房 (46)4.18 客用公共走道 (48)4.19 客用电梯大堂 (48)4.20 中、西餐厅厨房 (49)4.21 办公室 (50)4.22 电脑房、PABX、控制室等用房 (51)4.24 酒店后勤区电梯大堂 (52)4.25 客房层的后勤布草房 (53)4.26 后勤卫生间 (53)4.27 客用公共卫生间 (54)4.28 后勤男女更衣室 (54)4.29 后勤区公共走道 (56)4.30 仓库 (56)4.31 空调主机房 (57)4.32 高低压配电室 (57)4.33 锅炉房 (58)4.34 新风及空调处理机房 (58)4.35 电梯机房（屋顶） (59)4.36 其他种类机房 (59)5.0 设计参数依据及附表 (62)5.1 酒店各区域空调系统室内设计参数 (62)5.2 酒店空调、采暖总负荷计算与分析 (67)5.3 酒店水质标准 (70)5.4 用电负荷参数估算依据 (72)1.0概述1.1目的品牌酒店是由酒店管理有限公司管理的高档酒店。

酒店管理会所希尔顿酒店设计标准第26节电梯电扶梯26-1.00 GENERAL26-1.00 总则26-1.01 An elevator study must be submitted that supports a 42 second maximum wait time interval. Criteria shall be: A.) 85% occupancy; B.) 2.4 occupants per room; C.) two hour window and D.) a minimum of one passenger elevator for each 125 guestrooms or portion thereof.务必提交一份支持42 秒最大等待时间间隔的电梯研究报告。

标准应为：A.)85% 入住率；B.) 每个房间2.4 人；C.) 两小时耐火窗口与D.) 每125 间客房至少一部客梯或者者其他规定。

26-1.02 All hotels must have a minimum of three (3) public elevators with a minimum 3,000 pound (1350 kg) capacity. If major ballroom and meeting space is located above the lobby / street level, additional shuttle elevators may be required, as directed by Hilton Hotels Corporation.所有酒店务必至少有三(3)部最低承载能力为3,000 磅(1350 千克)的公共电梯。

根据希尔顿酒店集团的要求，假如主宴会厅与会议室位于大堂/街道水平面的上方，则可能需要额外的短程电梯。

26-1.03Public elevators must be visibly located near the front desk/lobby area. 公共电梯务必位于前台/大堂区邻近的显着位置。

五星级酒店机电设计要求一. 变配电系统：1．要求酒店应设计双路供电系统，双路电源应来自两个不同的变电站。

高压主进线为两路（10KV ）市电，双母线分段运行。

每路均能单独负担全部负荷。

设母联开关、手动切换。

2．低压主进线为低压单母线分段运行，联络开关设自投自复、手动等方式。

3．酒店总用电负荷标准应按100VA/m2 进行设计核算。

4．变电室设高压计量、低压电力分表；功率因数在变配电室集中补偿COSΦ≥0.9 。

5．根据酒店应急负荷的用电容量，应设计自备发电机应急供电系统。

6．低压配电系统的应急负荷为放射式双路电缆供电，在最末一级配电箱处设双电源互投。

7．照明系统采用树干式配线方式，每层强电井均设应急照明与一般照明配电箱。

其中应急照明配电箱为双路电源自动互投。

8．要求酒店所有楼层应设计强电井（弱电井要与强电井分开设计），公共区域所有配电箱（含弱电箱）、电源控制箱都应设计在电井或机房内。

9．考虑到酒店的照明效果，要求在酒店大堂、宴会厅等区域照明，应设计安装调光设备。

10．室外楼体照明在设计时要考虑楼体照明的整体效果，光源的色温、照度要适中，整体效果要高雅。

11．考虑到酒店今后的节能需要，建议酒店照明光源在不影响整体效果的情况下，应尽可能多地使用节能光源（节能灯），酒店照明光源要求为暖色光源。

12．要求将酒店室外照明、公共区域照明、车库照明系统设计成由楼宇管理系统自控和手动两种控制方式。

13．变配电设备要求高低压开关柜订货时自带信号采集接口，纳入楼宇自控 BA 系统管理（只监不控）。

14．建议室外酒店店徽、酒店广告灯箱应有专业人士统筹考虑设计，并与我集团确认，酒店未经与美国戴斯酒店集团（中国）协商，不得设置其它产品广告灯箱。

1)要求设置抵达酒店路上的指示徽标灯箱。

2)要求设置酒店入口标志灯箱。

3)要求设置屋顶标志灯箱。

4)要求设置建筑物上标志灯箱。

二. 空调系统：1.酒店应设计中央空调系统，其中包括：制冷机组、冷却塔、循环水泵、换热器。
