F A N U C的网络配置Document serial number【NL89WT-NY98YT-NC8CB-NNUUT-NUT108】FANUC以太网接口技术交流ID号_ dwxc2009004 _日期 _文件使用的限制以及注意事项等文件版本更新的纪录目录FANUC 0i-D系列系统的以太网硬件设备主要有以下两种：快速以太网板（Fast Ethernet Board）和数据服务器板（Fast Data Server Board），对应功能叫做以太网功能（Ethernet Function）和数据服务器功能（Date Server Function）。
现0i-MD和0i-TD系统都标配有内嵌式以太网和PCMCIA网卡，而0i-Mate MD和0i-Mate TD只标配PCMCIA网卡。
PCMCIA网卡和内嵌式以太网的功能接近，只是PCMCIA网卡不支持FANUC程序传输软件。
1. 内嵌式以太网FANUC 0i-D系列中的0i-MD/0i-TD系统都标准配置有支持100Mbps 的内嵌式以太网。
将CNC 与电脑连接起来，即可进行NC 程序的传输、机械的控制和运行状态的监视、机械的调整和维护。
其基本功能包括：·基于FTP 传输功能的NC 程序传输可通过CNC 画面的操作来传输NC 程序。
电脑侧使用FTP 服务器软件，所以，可以与Windows 环境以外的主机一起传输NC 程序。
·基于FOCAS2/Ethernet 的机械的控制和监视可利用i CELL 和CIMPLICITY，创建进行机械的控制和监视系统。
此外，可以直接使用FOCAS2/Ethernet 功能，创建独特的应用软件；也可通过CNC 主导信息通知功能，利用NC 程序、或者梯图程序发出的指令，从CNC 自发地向电脑的应用程序通知信息（CNC/PMC数据）。
·可以在线进行基于FANUC LADDER-Ⅲ以及SERVO GUIDE 的机械的调整和维护、梯图程序的维护和伺服电机的调整。
电脑端首先设定IP和子网掩码（最基本设定）设定数据服务器功能所需的基本参数如要使用数据服务器功能，需将系统参数#20设为5 下面进行CNC端IP等参数设定点击SYSTEM-ÆETHPRM-Æ操作—》板卡下面进行电脑端servu软件的设定（servu软件用于电脑做数据服务器时）a.安装Serv-U，包括汉化和注册（试验时用的是Serv-U v6.4.0.6）。
b.打开“Serv-U Administrator”，在左侧“域”图标上按右键并选择“新建域”。
在弹出的对话框中填入“域地址”192.168.1.1，单击“下一步”。
在“域名”中填入任意合法名称，如“computer-ftp”，单击“下一步”。
“域端口号”必须填写21（不能是其它端口，如果其它程序已经占用21 号端口，请立即修改此程序的端口，或者卸载此程序），单击“下一步”。
在“域类型”中选择“存储于.INI 文件”，单击“下一步”。
c.在新建的域下的用户图标上按右键并选择“新建用户”。
在弹出的对话框中的“用户名称”中填入wanghw，密码输入123，单击“下一步”。
在“主目录”填入一个非盘符的并且存在的目录路径，例如在C 盘有一个叫SERVU 的文件夹，那么就可以填写“C:\SERVU”，单击“下一步”。
在“是否锁定用户于主目录”中选择“是”，单击“完成”。
d.单击“用户”下的“wanghw”，在右侧的选项卡中选择“目录访问”，单击“C:\SERVU”，并把右侧的复选项都选上，单击“应用”。
e.最后，单击左侧的“本地服务器”，把右侧的选项“自动开始（系统服务）”选中，并单击弹出的“警告”窗口中的“确定”。
服务器连接成功后，servu软件将会出现“服务器正在运行”字样编辑方式下，点击MDI键盘程序—》扩展—》主机—》操作—》板卡—》，将会出现下图上图为电脑端C盘servu文件夹内的文件；如果“服务器正在运行”，CNC界面未出现上图，那么可能为系统访问电脑服务器的权限不够，请检查防火墙、用户名权限等。
CNC与电脑通过内置以太网连接传输方法
1.电脑端设置
（1）下载软件，下载链接：/c3HWeMmyqzA5n （提取码：3408）。
（2）设置网络IP：
（3）关闭Windows防火墙：
（4）Wftp.exe软件设置：
打开软件，点击菜单栏的Security—>Usesr/rights…
弹出Uses/rights Security对话框，点击New User…创建用户（用户名和密码）
点击Browse…，选择电脑中程序所在的文件目录：
点击Rights<<，设定用户权限，勾选完成后点击Done完成设定。
C端设置
（1）共同设定
按—>—>—>：
按—>—>—> ：
（2）FTP传输设定
按—>—>—> ：
C与电脑传输（通过内置以太网）
（1）通道号（参数号No.20）改为9，使用内嵌（网线）进行传输：
（2）在模式下，按—>—>—>—>，即可在CNC上显示电脑中的程序文件。
FANUC DeviceNet IO 配置说明一、硬件连接1.系统要求a.FANUC Device Net 接口板b.FANUC R-J3iC 控制柜c.DeviceNet 接口设备d. 5 芯Phoenix 接口*2+专用电缆+120Ω电阻*2e.系统软件——DeviceNet Interface（J753）2.连线图以WAGO750-346 I/O 模块为例，硬件连接如下：图 1. DeviceNet 连接由于FANUC 按照I/O 个数进行分配，所以WAGO 数字量模块可以单块（750-402，750-504）的加入，无须凑齐8 位的倍数加入。
但是在机器人识别时，仍按照8 的整数倍分配I/O。
配置的最后几位I/O 无法使用。
3.MAC 地址设置接口板和I/O 设备均需要设置MAC 地址，DeviceNet 链中所有设备必须都有唯一的MAC 地址。
后续软件配置中需要使用，必须配置正确。
a.FANUC 接口板MAC 地址设置以单通道DeviceNet 接口板SST-DN3–104 为例：接口板MAC 地 址拨码开关 （DIP ）图 2. 接口板MAC 地址设置b. Device Net I/O 设备 MAC 地址设置以 WAGO （750-346）模块为例：图 3. WAGO （750-346）MAC 地址设置二、 软件设置完成硬件连接后，开始软件配置。
必须确保机器人先于 DeviceNet设备上电，否则有很大几率出现设备无法连接的问题。
1. 进入 MENUS->I/O->DeviceNet 界面。
将当前使用的接口卡激活（ONLINE ）。
如果出现无法激活的情况，请检查接口卡的MAC 地址设置。
确保DIP 开关号与插槽号（RACK）相一致。
图4. 激活DeviceNet 接口卡2.板卡激活后，按DIAG 键进入诊断界面，开始寻找外部I/O 设备。
如果不确定外部设备的MAC 地址，点击BROWSE 键可以自动寻找外部设备。

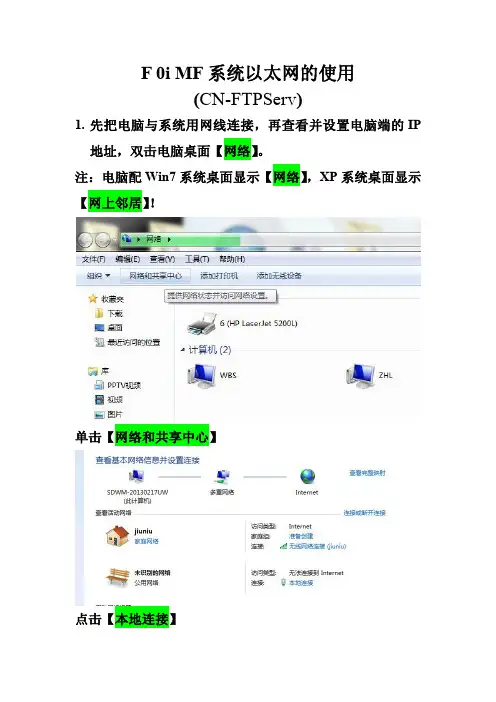

F0i MF系统以太网的使用(CN-FTPServ)1.先把电脑与系统用网线连接，再查看并设置电脑端的IP地址，双击电脑桌面【网络】。
注：电脑配Win7系统桌面显示【网络】，XP系统桌面显示【网上邻居】！单击【网络和共享中心】点击【本地连接】点击【属性】，找到Internet协议版本4（TCP/IPV4）并选择，再点击【属性】。
查看IP地址或设置【192.168.1.2】，点击【子网掩码】，会自动显示255.255.255.0然后点击【确定】退出即可。
注意：必要时关闭防火墙！2.拷贝软件【CN-FTPServ】，并打开软件文件夹，如下图，双击【cn-FTPServ.exe】应用程序安装包进行安装，并新建快捷方式；打开软件；点击【设定】，再点击【IP限制】；设置【IP限制】菜单如下图，设置【允许】的IP列表：【192.168.1.*】，点击【添加】并【关闭】即可；再点【设定】-->【用户】；点击【新建用户】，并输入用户名，如【WN】，点【OK】；设置密码、选择放程序的文件目录等，按下图设置，并【保存】；（先在电脑F盘新建【FANUC】文件夹，选择这个文件夹）3.系统上的设置，先把I/O通道设置为【9】。
选择系统面板上【SYSTEM】键。
系统参数14885#1设【1】，14885#0设【0】，13115#4#5设【11】，11630#1设【1】；再按屏幕下面的扩展键（最右边的三角键），连续6次，显示【内藏口】并选择：选择【公共】，设置系统的IP地址，要求不能与电脑一致，如【192.168.1.1】：选择【FTP传送】，如下图设置主机名（电脑的IP地址）、端口号（21）、用户名、密码，与软件设置保持一致。
按【＋】扩展菜单，选择【PING】。
按【操作】，选择【PING FTP1】，屏幕上出现【收到应答】即可。
4.把程序放在【F:/FANUC】文件夹中。
格式：.NC、.PRG、.TXT、无后缀等都行。
