水泵的汽蚀和安装高程的确定摘要：在水泵管理中，水泵的汽蚀和安装高程是极为重要的组成部分，对水泵的使用有着直接的影响。

因此，要想安全高效的使用水泵就必须要对这两方面进行充分的了解。

关键词：水泵；汽蚀；安装高程水泵的进水条件只有满足了其吸水性能，水泵才能正常工作。

否则，水泵将无法进行正常工作。

所以，分析和研究水泵的汽蚀及其危害，充分了解和掌握水泵的吸水性能及其影响因素，才能正确地使用水泵，这也是水泵知识中不可或缺的组成部分。

1水泵的汽蚀1.1水泵汽蚀的原因从水泵的运作原理上看，泵进口处的水之所以能够不断获得能量，同时流向出口，着力点在于高速旋转的叶轮。

而在这过程中，就会在进口处形成一定的真空值，这个真空值就是进口压强与进水池水面压强的差值。

在压差作用下，就会促使水不断地从进水池经进水管流向水泵的进口。

从理论上看，一个标准大气压等于l0.33 m水柱高，所以水泵的最大吸水高度不会超过l0.33 m。

但是事实上，水流在流动过程中，还必须要克服进水管中的各种水力损头，同时受水泵吸水性能要求的限制，其进口必须要保持一定的能量，此外，大部分地方的大气压都会小于标准大气压，因此，实际中水泵的吸水高度远小于10.33 m，因此会受到一定的限制。

当水泵的实际吸水高度超出了上述限制，或因为其他原因导致泵进口的能量小于要求的值时，泵内就可能会发生汽蚀，进而影响泵的正常运转。

从物理学的角度看，如果在一定压力下，温度升高到一定数值范围内，水将会汽化；或在一定温度下，压力被降到一定数值时，水也同样会汽化。

因此，当水泵在运行时，因为种种原因，会导致泵内局部位置的液体的压力降低，当其到达工作温度下的汽化压力时，就会产生汽化现象，此时水流中就会离析出大量的汽泡，而当这些汽泡随水流流入叶轮中的压力较大的部位时，气泡会有一个被挤压然后破灭，再重新凝结为水的过程。

在这过程中，水体本身会遭到破坏，导致水泵的性能恶化，将会产生振动、噪音和对过流部件材料的破坏，这种现象就是水泵的汽蚀作用。

第四章 水泵的汽蚀与安装高程确定本章重点：通过本章的学习，要求学员熟练掌握汽蚀的定义和分类及防治措施、用允许吸上真空高度和允许汽蚀余量计算水泵的安装高度等。

掌握汽蚀的作用方式及危害等。

了解汽蚀性能参数、汽蚀基本方程和汽蚀相似率及汽蚀比转数等。

第一节 水泵的汽蚀及其防治措施有关叶片泵性能的阐述，都以吸水条件符合要求为前提，吸水性能是确定水泵安装高程和进水建筑物设计的依据，而汽蚀是影响水泵安装高程的重要因素。

叶片泵安装高程的确定，是泵站设计中的一个重要内容。

水泵的安装高程是确定泵房各部位高程的基准高程。

水泵安装得过低会增大泵房土建投资和施工的难度；过高又会引起水泵工作流量和效率的大幅度降低，甚至不能工作。

如何结合水泵汽蚀问题，合理地处理水源水位变幅和水泵吸水性能之间的关系是泵站设计中的重要课题。

在泵站运行中，也有很多问题出自于水泵的吸水性能。

因此，对于叶片泵吸水性能，必须予以高度重视。

一、定义由于某种原因，使水力机械低压侧的局部压强降低到水流在该温度下的汽化压强（饱和蒸汽压强）以下，引起汽泡（汽穴）的发生、发展及其溃灭，造成过流部件损坏的全过程，就叫做汽蚀。

二、作用方式（一）机械剥蚀 在产生汽蚀过程中，由于水流中含有大量汽泡，破坏了水流的正常流动规律，改变了水泵内的过流面积和流动方向，因而叶轮与水流之间能量交换的稳定性遭到破坏，能量损失增加，从而引起水泵的流量和效率的迅速下降，甚至达到断流状态。

这种工作性能的变化，对于不同比转数的水泵有着不同的影响。

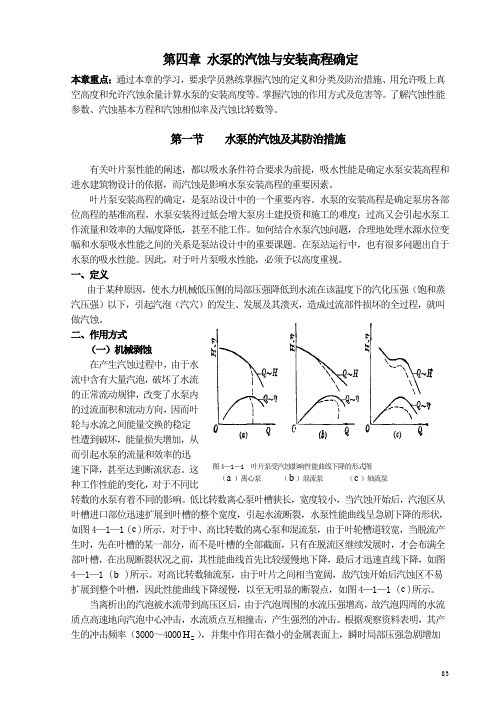

低比转数离心泵叶槽狭长，宽度较小，当汽蚀开始后，汽泡区从叶槽进口部位迅速扩展到叶槽的整个宽度，引起水流断裂，水泵性能曲线呈急剧下降的形状，如图4—1—1 (c )所示。

对于中、高比转数的离心泵和混流泵，由于叶轮槽道较宽，当脱流产生时，先在叶槽的某一部分，而不是叶槽的全部截面，只有在脱流区继续发展时，才会布满全部叶槽，在出现断裂状况之前，其性能曲线首先比较缓慢地下降，最后才迅速直线下降，如图4—1—1 (b )所示。

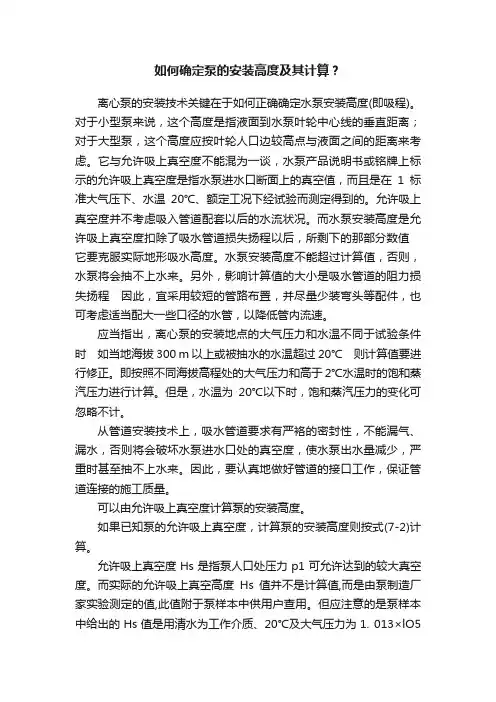

如何确定泵的安装高度及其计算？离心泵的安装技术关键在于如何正确确定水泵安装高度(即吸程)。

对于小型泵来说，这个高度是指液面到水泵叶轮中心线的垂直距离；对于大型泵，这个高度应按叶轮人口边较高点与液面之间的距离来考虑。

它与允许吸上真空度不能混为一谈，水泵产品说明书或铭牌上标示的允许吸上真空度是指水泵进水口断面上的真空值，而且是在1标准大气压下、水温20℃、额定工况下经试验而测定得到的。

允许吸上真空度并不考虑吸入管道配套以后的水流状况。

而水泵安装高度是允许吸上真空度扣除了吸水管道损失扬程以后，所剩下的那部分数值它要克服实际地形吸水高度。

水泵安装高度不能超过计算值，否则，水泵将会抽不上水来。

另外，影响计算值的大小是吸水管道的阻力损失扬程因此，宜采用较短的管路布置，并尽量少装弯头等配件，也可考虑适当配大一些口径的水管，以降低管内流速。

应当指出，离心泵的安装地点的大气压力和水温不同于试验条件时如当地海拔300 m以上或被抽水的水温超过20℃则计算值要进行修正。

即按照不同海拔高程处的大气压力和高于2℃水温时的饱和蒸汽压力进行计算。

但是，水温为20℃以下时，饱和蒸汽压力的变化可忽略不计。

从管道安装技术上，吸水管道要求有严袼的密封性，不能漏气、漏水，否则将会破坏水泵进水口处的真空度，使水泵出水量减少，严重时甚至抽不上水来。

因此，要认真地做好管道的接口工作，保证管道连接的施工质量。

可以由允许吸上真空度计算泵的安装高度。

如果已知泵的允许吸上真空度，计算泵的安装高度则按式(7-2)计算。

允许吸上真空度Hs是指泵人口处压力p1可允许达到的较大真空度。

而实际的允许吸上真空高度Hs值并不是计算值,而是由泵制造厂家实验测定的值,此值附于泵样本中供用户查用。

但应注意的是泵样本中给出的Hs值是用清水为工作介质、20℃及大气压力为1. 013×lO5Pa时的值，当操作条件及工作介质不同时，需进行换算。

操作条件与试验条件不同，可按式( 7-1)换算：Hs′=Hs (Ha—10.33) - (Hv- 0 .24) (7-1)式中：Hs′——泵现场状态下的允许吸上真空度，m；Hs——标准状态下(或样本给出的)的允许吸上真空度，m;Ha——泵现场状态下的大气压力，m;10. 33——标准状态下的大气压力，m;Hv——液体当时温度下的汽化压力，m；0. 24——标准状态下水的汽化压力，m。

水泵安装高程计算1.确定进口高程：进口高程是指水泵的进口处相对于水源的高度。

如果水泵的进口处距离水源较远，就需要考虑进口高程。

通常情况下，进口高程越低，水泵的进水压力越高，从而提高了水泵的运行效率。

进口高程的计算取决于水源的位置和高度，管道的直径和长度等因素。

2.确定排口高程：排口高程是指水泵的排出口相对于排水位置的高度。

如果水泵需要将水排出到较高的位置，排口高程就需要考虑。

排口高程的计算取决于排出水的目标位置以及管道的直径和长度等因素。

3.考虑水泵的扬程：水泵的扬程是指水泵需要克服的垂直距离和摩擦损失所需的压力。

水泵所需的扬程取决于进口和排口之间的高程差、管道的长度、管道的摩擦损失以及其他阻力因素。

4.考虑水泵的额定流量和压力：水泵的额定流量和压力是指水泵设计时所需的流量和压力。

安装高程的计算需要确保水泵在给定的进水条件下能够提供所需的流量和压力。

在进行水泵安装高程计算时，可以采取以下步骤：1.确定进口和排口的位置：首先需要确定水泵的进口和排口的位置，包括水源的位置和要排水的目标位置。

2.测量进口和排口的高度：使用水准仪或GPS等工具测量进口和排口的高度，以确定它们相对于安装位置的高度差。

3.计算扬程：根据进口和排口的高度差以及其他阻力因素，计算水泵所需的扬程。

扬程的计算可以参考水泵的性能曲线和管道摩擦损失的计算方法。

4.确定管道尺寸：根据所需的流量和压力，选择合适的管道尺寸。

不同的管道尺寸对于流量和压力的传输有不同的限制。

5.考虑泵的选型：在确定进口和排口高程以及管道尺寸后，根据所需的流量和压力选择合适的水泵型号。

水泵的选型应考虑到扬程、流量、效率和其他特殊要求。

6.检查计算结果：在进行水泵安装高程计算后，需要对计算结果进行检查和验证。

可以使用模拟软件或其他工具进行模拟和分析，确保水泵在安装后能够正常工作。

水泵安装高程计算是水泵系统设计中的重要环节，直接影响到水泵的运行效率和性能。

正确的计算可以确保水泵在实际使用中满足流量和压力的要求，并减少能源消耗和运行成本。

水泵最大安装高程1. 介绍水泵最大安装高程是指水泵能够正常工作的最大高度。

在某些情况下，我们需要将水从低处抽到高处，这时就需要考虑水泵的最大安装高程。

本文将详细介绍水泵最大安装高程的概念、计算方法以及影响因素。

2. 概念解析2.1 水泵最大安装高程的定义水泵最大安装高程是指水泵能够克服的垂直距离，即从水源到达出口的垂直距离。

它是一个重要参数，决定了水泵在实际工作中能否正常运行。

2.2 影响因素水泵最大安装高程受多种因素影响，主要包括以下几个方面： - 水泵类型：不同类型的水泵具有不同的抽吸能力和扬程，从而影响其最大安装高程。

- 水源位置：水源相对于出口的垂直距离越远，对水泵抽吸能力和扬程要求越高。

- 管道阻力：管道长度、直径、材质等因素都会对水泵的最大安装高程产生影响。

- 流体性质：水泵所输送的流体性质（如温度、浓度等）也会对最大安装高程造成一定影响。

3. 计算方法3.1 抽吸能力计算水泵的抽吸能力是指水泵能够将液体从低处抽到高处的能力。

一般来说，水泵的抽吸能力与海拔高度、气压以及液体密度有关。

可以使用以下公式计算：Hs = H + (P / ρg)其中，Hs为抽吸能力（m），H为液位差（m），P为大气压强（Pa），ρ为液体密度（kg/m³），g为重力加速度（m/s²）。

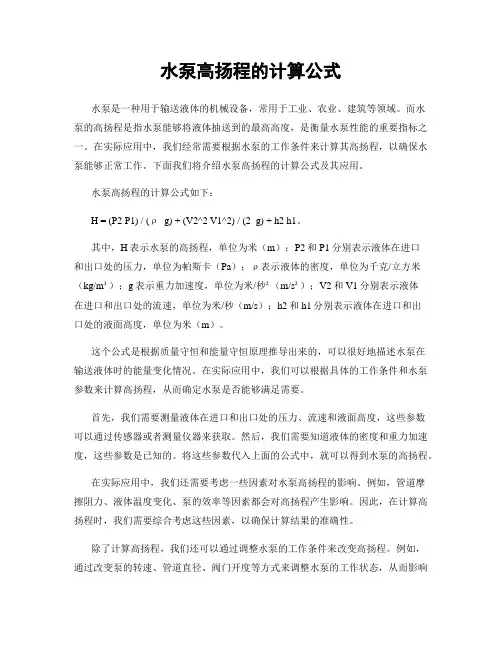

3.2 扬程计算扬程是指水泵所需克服的垂直距离。

扬程包括静扬程和动扬程两部分，可以使用以下公式计算：Ht = Hs + Hf其中，Ht为总扬程（m），Hs为抽吸能力（m），Hf为管道阻力损失（m）。

3.3 最大安装高程计算最大安装高程可以通过以下公式计算：Ha = Ht + Hl其中，Ha为最大安装高程（m），Ht为总扬程（m），Hl为局部阻力损失（m）。

4. 影响因素分析4.1 水泵类型不同类型的水泵具有不同的抽吸能力和扬程。

一般来说，离心泵的抽吸能力较低，适用于较浅水源；而自吸泵和深井泵的抽吸能力较高，适用于较深水源。

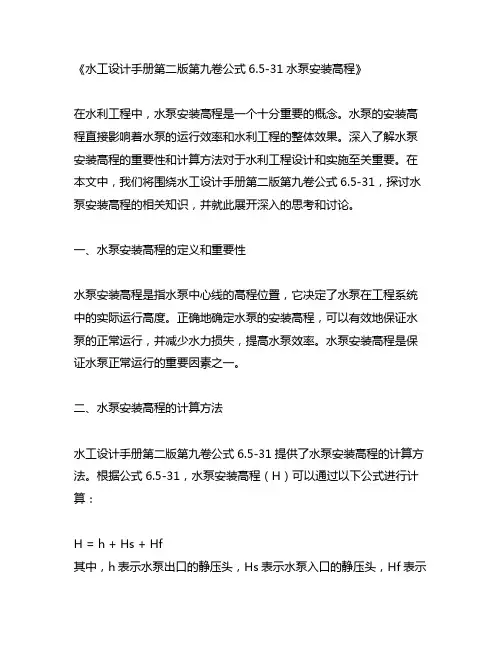

《水工设计手册第二版第九卷公式6.5-31水泵安装高程》在水利工程中，水泵安装高程是一个十分重要的概念。

水泵的安装高程直接影响着水泵的运行效率和水利工程的整体效果。

深入了解水泵安装高程的重要性和计算方法对于水利工程设计和实施至关重要。

在本文中，我们将围绕水工设计手册第二版第九卷公式6.5-31，探讨水泵安装高程的相关知识，并就此展开深入的思考和讨论。

一、水泵安装高程的定义和重要性水泵安装高程是指水泵中心线的高程位置，它决定了水泵在工程系统中的实际运行高度。

正确地确定水泵的安装高程，可以有效地保证水泵的正常运行，并减少水力损失，提高水泵效率。

水泵安装高程是保证水泵正常运行的重要因素之一。

二、水泵安装高程的计算方法水工设计手册第二版第九卷公式6.5-31提供了水泵安装高程的计算方法。

根据公式6.5-31，水泵安装高程（H）可以通过以下公式进行计算：H = h + Hs + Hf其中，h表示水泵出口的静压头，Hs表示水泵入口的静压头，Hf表示水泵的额定扬程。

通过这个公式，我们可以清晰地了解水泵安装高程的计算方法，并且可以根据具体的工程情况进行合理的设计和调整。

三、水泵安装高程的影响因素在实际工程中，水泵安装高程受到多种因素的影响，包括水泵的选型、管道的布置、管道的材质和长度等。

在进行水泵安装高程计算时，需要充分考虑这些因素，确定合理的安装高程，以保证水泵的正常运行和水利工程的稳定性。

四、关于水泵安装高程的思考与总结通过对水泵安装高程的认真研究和探讨，我们深刻地认识到水泵安装高程对于水利工程的重要性。

只有合理地确定水泵的安装高程，才能保证水泵的正常运行和水利工程的顺利实施。

在实际工程中，我们需要充分考虑水泵安装高程的计算和调整，以提高工程效率和节约资源。

《水工设计手册第二版第九卷公式6.5-31水泵安装高程》这个主题非常具有挑战性，需要我们对水利工程和水泵运行原理有深刻的了解。

在未来的工作中，我们将继续深入研究这一主题，并不断提高自己的专业水平。

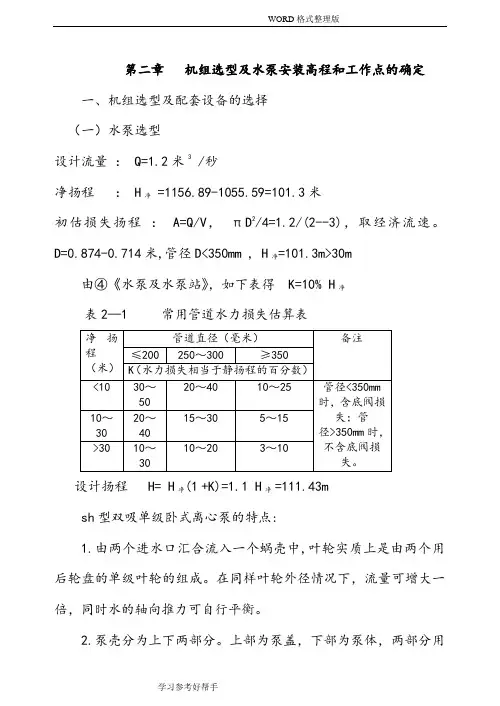

第二章机组选型及水泵安装高程和工作点的确定一、机组选型及配套设备的选择（一）水泵选型设计流量： Q=1.2米3 /秒净扬程： H净 =1156.89-1055.59=101.3米初估损失扬程： A=Q/V，πD2/4=1.2/(2--3)，取经济流速。

D=0.874-0.714米,管径D<350mm , H净=101.3m>30m由④《水泵及水泵站》，如下表得 K=10% H净表2—1 常用管道水力损失估算表设计扬程 H= H净(1+K)=1.1 H净=111.43msh型双吸单级卧式离心泵的特点:1.由两个进水口汇合流入一个蜗壳中,叶轮实质上是由两个用后轮盘的单级叶轮的组成。

在同样叶轮外径情况下，流量可增大一倍，同时水的轴向推力可自行平衡。

2.泵壳分为上下两部分。

上部为泵盖，下部为泵体，两部分用螺钉相互联结，只要拧开泵盖的螺母，即可揭掉泵盖对泵内进行检修。

3.水泵的进水、出水均在同一方向上且垂直于泵轴，有利于泵和进、出水管的布置与安装。

基于上述，本站选用sh型双吸单级卧式离心泵。

由Q=1.2m3/s=4320m3/h H=111.43m 查《水泵及水泵站》图2-28sh型泵型谱图可知,在Q,H范围处无现成泵型。

由于在扬程H=111.43m时有可供选择的14sh-6、14sh-6A两种。

而在Q=4320m3/h 时无可选泵型。

根据水泵并联特点：扬程不变，流量相加。

由④《水泵及水泵站》图2-28sh型泵型谱图可得：H=111.43m时 14sh-6A型流量为0.33m3/s ,14sh-6型流量为0.41m3/s如选14sh-6A型三台总流量为0.99m3/s 如选14sh-6A型四台总流量为1.32m3/s如选14sh-6型三台总流量为1.23m3/s其中与设计流量1.2m3/s最接近的是1.23m3/s所以初选定为三台14sh-6型双吸离心泵。

查⑤《泵样》14sh-6型双吸离心泵转速1470转/分，允许吸上真空高度3.5m叶轮直径655mm，电动机功率680KW。
