Leica MS50_TS50_TM50用户手册_v1.1.1_zh

操作手册内容提要91215222426目录内容提要2目录3常规说明4安全概念5所使用的符号6安全性规定7安全性规定 (续) 8引言10拆箱11使用之前的准备工作13使用之前的准备工作 (续) 14使用 Windows 计算机进行连接和成像操作16不借助计算机，独立摄取图像17如何使用 SD 存储卡18不借助计算机，独立摄取图像 (续) 19不借助计算机，独立使用模拟量视频20为 ICC 50 设置新的白平衡21准备！设置！开始！23保养与清洁25Leica ICC 50 摄像头模块27 Leica ICC 50 摄像头模块 (续) 28摄像头之前，请该册子包含关于操作和保养的附加信息。

在干净的室内使用Leica ICC 50 摄像头在干净的室内使用时不会出现任何问题。

清洁Ϙ请勿使用不当的清洁剂、化学品或方法进行清洁。

Ϙ切勿使用化学品清洁有色表面或带有涂胶部件的附件。

否则会对表面造成损坏，或使部件被磨蚀。

Ϙ多数情况下，我们会按要求提供专门的解决方案。

有些产品可以进行修改，另外我们还可以提供在干净的室内使用的其它附件。

维修Ϙ修理工作只能由经徕卡显微系统有限公司培训的维修技师执行。

只能使用原装的徕卡显微系统零备件。

仪器负责人的责任Ϙ确保徕卡立体显微镜的操作、维护和修理均由经过授权和培训的人员执行。

Leica ICC 50 摄像头随附包含所有相关用户手册的交互式CD 光盘。

请将其放在安全且便于取用的地方。

也可以从我们的网站下载和打印用户手册及更新。

本操作手册描述了 Leica DM 立体显微镜系列中各个模块的特殊功能，并包含有关其操作安全、维护及附件的重要说明。

“安全概念”册子包含了有关立体显微镜、附件与电气附件的维修工作、要求与操作的附加安全信息，以及常规的安全说明。

可以将各个系统的部件与外部供应商提供的相关部件结合起来使用(例如冷光源等)。

请阅读本用户手册和供应商提供的安全要求。

在安装、操作或使用仪器之前，请先阅读上述用户手册。

徕卡测距仪使用说明书徕卡测距仪使用说明书:一、使用前的准备,一,电池的装入/更换打开仪器尾部的固定挡板。

向前推卡钮～向下将底座取下。

按住红色的卡钮推开电池盒盖。

安装或更换电池。

关闭电池盒盖～安装底座和卡扣。

当电池的电压过低时～显示屏上将持续闪烁显示电池的标志{B～21}。

此时应及时更换电池。

1、按照极性正确装入电池。

2、使用碱性电池,建议不要使用充电电池,。

3、当长时间不使用仪器时～请取出电池～以避免电池的腐蚀。

更换电池后～设置和储存的值都保持不变。

,二,多功能底底座固定挡板可以在下面的测量情况下使用:边缘测量～将固定挡板拉出～直到听到卡入的声音。

1、从2、从角落测量～将固定挡板拉出～直到听到卡入的声音～轻轻将固定挡板向右推～此时固定挡板完全展开。

仪器自带的传感器将辨认出固定挡板的位置～并将自动设置测量其准点。

,三,内置的望远镜瞄准器在仪器的右部有一个内置的望远镜瞄准器。

此望远镜瞄准器为远距离测量起到辅助的作用。

通过瞄准器上的十字丝可以精确地观察到测量目标。

在30米以上的测量距离～激光点会显示在十字线的正中。

而在30米以下的测量距离～激光点不在十字线中间。

,四,气泡一体化的水泡使仪器更容易调平。

,五,键盘1、开/测量键2、第二级菜单功能3、加+键4、计时,延迟测量,键5、等于[=]键6、面积/体积键7、储存键8、测量基准边键9、清除/关键10、菜单键11、照明键12、间接测量,勾股定律,键13、减-键14、BLUETOOTH ,六,显示屏1、关于错误测量的信息2、激光启动3、周长4、最大跟踪测量值5、最小跟踪测量值6、测量基准边7、调出储存值8、储存常数9、主显示10、单位～包括乘方立方,2/3,11、顶的面积12、墙面积13、3个额外显示,如:测量中间值,14、BLUETOOTH蓝牙开/关15、第二级菜单功能开16、硬件故障17、间接测量-利用勾股定律18、间接测量-利用勾股定律-部分高度19、面积/体积20、带常数的测量21、电池充电量显示二、菜单功能,一,设置在菜单中可以改变设置～并将其长久保存～并在关机和更换电池后不改变。

Leica Motor-Focus SystemUser manualManuel d’utilisationGebrauchsanweisungManual de empleoContentsDescription . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4Safety concept . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4Overview . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6AssemblyThe components . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7Assembly . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8UseSwitching on and off . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9Acoustic signal . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9Stops . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9Footswitch . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9Handswitch . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10The focusing position: Storing, travelling, cancelling . . . . . . . . . . . . . . . . . . . . . . . . .10Focusing with the PC . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .103DescriptionPurposeThe purpose of the motor-focus system is to provide motor-driven coarse and fine focusing by means of a manual control, a footswitch, or through a computer. Five exact focus settings can be stored so that the instrument can travel to them directly. The motor-focus system offers the following advantages over manual focusing:•Easy to use, even with heavy outfits•Ergonomically better•More flexibility for the user•Leaves the hands free•Saves time during repetitive tasks.For Leica stereomicroscopesThe modular design of the motor-focus system enables it to be fitted to the incident- and transmitted-light stands and large swinging-arm stand of the LEICA MS5, MZ6, MZ8, MZ12, MZAPO and MZ FLIII stereomicroscopes and of the LEICA M420 macroscope.User manualThe present user manual describes the design and use ofthe motor-focus system. There is a separate user manual for the stereomicroscope or macroscope.For safety directions, and for detailed information about the stereomicroscope or macroscope and how to clean it,and about its stands, illuminators and accessories, please refer to the user manual for that instrument.Safety conceptBefore you try to set up and use the motor-focus system, read: •this user manual, and in particular the safety notes•the user manual for your stereomicroscope or macroscope, including the notes about safety and care.Permitted usesThe motor-focus system is intended for the motor-driven raising and lowering of the LEICA MS5, MZ6, MZ8, MZ12, MZAPO and MZ FLIII stereomicroscopes and of the LEICA M420 macroscope on Leica incident- and transmitted-light stands, and on the large swinging-arm stand, and it replaces the mechanical drive housing. The motor-focus system consists of• a column with motor-focus mechanism• a transformer with a power cable• a manual control and/or a footswitch and/or a PC interface kit.Prohibited usesThe use of the motor-focus system in a different mannerfrom that described in this user manual can lead to injury, malfunction and damage.•Do not fit different plugs.•Do not attempt to modify the motor-focus system.•Do not dismantle any part of the motor-focus system unless instructions for doing so are given in the user manual.•Do not allow the motor-focus system to be opened by unauthorized personnel.Place of useThe motor-focus system is intended for use only in closed rooms.Responsibilities of person in charge of instrument•Ensure that the motor-focus system is operated, maintained and repaired only by authorized and trained personnel.•Ensure that personnel who use the motor-focussystem have read and understood this user manualand in particular all safety instructions.4Power cable Array•Inspect the power cable regularly for damage. If it isdefective, replace it immediately, because it can causethe instrument and ancillary equipment to becomeelectrically live, endangering personnel. Do not pull atthe power cable.•Position the power cable carefully and make sure that no-one can become entangled in it or fall over it.Cleaning•Disconnect the power cable before you attempt to clean the motor-focus system.•Respect the warning signs relating to the handling of liquids.EN •Read and follow the notes about cleaning which are given in the user manual for the instrument.LiquidsBe careful when handling liquids. If spilt on electricalappliances, they can:•cause the instruments and accessories to becomeelectrically live, endangering personnel•cause damage to the equipment.Legal requirementsAdhere to general and local regulations relating to accident prevention and environmental protection.Conformity with European Community directiveThe motor-focus system and its accessories are constructed in accordance with the latest technologies and are provided witha statement of conformity with EC requirements.5213 547 6EN7AssemblyIncident- or transmitted-light standColumn with motor-focus mechanism ➜base of stand̈Using three Allen screws, secure the column to the incident- or transmitted-light base (refer to user manualfor stereomicroscope or macroscope).̈Using the clamping screw, secure the lower stop to the column, taking the position of the object into account(see page 9).Large swinging-arm stand̈Fit the inclinable carrier rod to the horizontal arm in accordance with the user manual for the stereomicroscope or macroscope.̈Using the clamping screw, secure the lower stop to the carrier rod (see page 9).Microscope carrier ➜ column with motor-focus mechanism ̈Using an Allen screw, secure the microscopecarrier to the column of the stand (refer to user manual for stereomicroscope or macroscope).̈Fit the optics carrier, binocular tube and accessories to the stereomicroscope or macroscope in accordancewith the user manual.TransformerRespect the directions for safety on pages 4 and 5. Technical dataType MST31Input voltage85 to 264 VACInput frequency47 to 440 HzInput current max. 0.80 A at 115 VACmax. 0.50 A at 230 VAC Operating voltage 30VOperating temperature+10°C to +40°CStorage temperature–20°C to +55°CMaximum mechanical loading12 kg 1Connector for transformer2Connector for footswitch or for PC interface kit3Connector for manual control̈Connect the transformer to the motor-focus mechanism.̈Connect the power cable to the electricity supply.̈Connect the manual control and/or footswitch.̈If appropriate, connect the PC interface kit instead of the footswitch.Connecting the motor focus12389Safety measures for the stops Read the warnings on page 5. •The fixed stop (5) on the upper part of the column, and the adjustable stop (6) beneath the motor housing, limit the movement of the motor-focus system.•In addition, there is an end-switch (7) on top of the motor housing and another one beneath it. If, during focusing, an end-switch touches the stop, there is a series of beeps and the movement ceases.Set the lower stop •so that your hands have enough room betweenthe objective and the object, even when the motor-focus system has reached the stop•so that during focusing the objective cannot press against the object and damage either objective or object.̈Place the object beneath the objective.̈Look into the eyepiece and carefully bring the object intofocus using the manual control (see page 10), the footswitch or the PC (see page 10).̈Use the clamping screw (8) to secure the lower stop beneaththe motor housing.Footswitch•To focus using the footswitch: Left-hand switch (15) = up;right-hand switch (16) = down.•To change between fast- and fine focusing: Press left-hand and right-hand switches at the same time.•Focus positions cannot be stored by means of the footswitch.564781516ENHandswitch10Rotary knob for focusing11Red switch for alternating between coarse andfine focusing12Black switch for storing or cancelling up to five focus positions and for travelling to the stored positions Focusing with manual controlRespect the safety notes on pages 4 and 5.•Focus with the red rotary knob (10): Anticlockwise = down;clockwise = up.•Change between coarse (rapid) focusing and fine focusing by briefly pressing the red switch (11).•When the system is first switched on, the rapid focusing mode is active.Storing the focus position•Focus positions can be stored only by means of the manual control or the PC.• A maximum of five focus positions can be stored.•If a sixth focus position is stored, the one nearest to it will be cancelled.•Each focus position can be cancelled individually.•The system will travel to each of the individual focus positions in the sequence in which they were stored.•Switching off the system cancels all of the stored focus positions.̈Place the object beneath the objective.̈Set the lower stop (see page 9).̈Focus on the first point in the object.̈Press the black switch (12) for at least 1.5 seconds.The storage is confirmed by two short beeps.̈Focus on the second point in the object and store in the same way.̈Focus and store up to five points in the object.Travel to the stored focus positions̈Briefly press the black switch (12).To cancel the focus positions̈Keep the black switch (12) pressed until you hear two short beeps, a pause, and two long beeps.Focusing with the PC•In addition to a standard PC with RS232 interface, you need a PC interface kit from Leica.•The individual functions and commands are described in a separate user manual for the PC interface kit.10111210。

Confi denceLeica Cerebro TM – Sample Tracking SystemPatient Safety. Laboratory Productivity. A Total Solution. Easy. Efficient. Accurate. Fully automated Leica HER2 FISH System for BOND TMContains PathVysion * FISH Probes supplied by Abbott Molecular Inc.Eliminate complexity and reduce human errors that may compromise patient care. The Leica HER2 FISH System uses familiar PathVysion LSI * HER2/CEP17 * FISH probes supplied by Abbott Molecular Inc, ready-to-use on the Leica BOND System. With fully automated staining plus a comprehensive training package, laboratories will find it easy to produce the consistent, high-quality stained slidesthat pathologists rely on.EasyReduced errors, lower repeat ratesStandardized, automated Leica BOND protocols for uniform staining consistency. Precise Leica BOND automation ensures reduced process variation todramatically reduce the number of repeats and save valuable hands-on time.Superior quality andstandardizationThe Leica HER2 FISH System is a complete, standardized diagnostic kit containing all the components required to run the entire test onthe Leica BOND System.Easy to useMany people are already familiar with the Leica BOND System and the PathVysion HER2 DNA Probe Kit by Abbott Molecular, the gold standard in HER2 FISH detection. The Leica HER2 FISH system contains FISH probes manufactured by Abbott Molecular, making adoption of automation straightforward.Leica HER2 FISH SystemWork smarter, increase efficiency and provide an improved service to your clinicians and customers. Leica BOND automation brings optimized workflow to HER2 FISH staining. With a complete system of automation, an optimized protocol and standardized ready-to-use reagents, the Leica HER2 FISH System provides the flexibility, reduced hands-on time and reduced turnaround time that today’s Lean workflow demands.EfficientManual HER2 FISHHands-on timeAutomation or reagent incubationTypical HER2 WorkflowDay 1Day 2The Leica HER2 FISH System can deliver next day HER2 results, up to 24 hours faster than current HER2 workflow.Patient cases can be continuously processed on the Leica BOND System without the delay required to batch cases as in manual HER2 FISH staining.Fully automated and fl exibleThree independent slide trays mean the Leica BOND System keeps your cases organized while providing the fl exibility for optimal workfl ow scheduling of your IHC and ISH tests.Maximize effi ciency, minimize costsFree your skilled staff for other high-value tasks by automating labor intensive FISHtechniques. The Leica HER2 FISH System brings time, workfl ow and ultimately cost effi ciencies to your laboratory.Lean Workfl owsGo ‘Lean’ without increasingresources. The Leica BOND System can improve the effi ciency of your laboratory with world-leading productivity and walk-away convenience. This allows you to deliver next day results for yourpathologists and clinicians.Leica HER2FISH SystemThe Leica HER2 FISH System provides a Total Solution. The system combines Abbott Molecular Inc's HER2 FISH probes with the industry-leading Leica BOND automated platform. The reduction in process variation delivers a high level of diagnostic confidence when combined with proprietary Leica HER2 FISH Control Slides.AccurateGold standard FISHtechnologyThe PathVysion LSI HER2/CEP17 FISH probes have a well established reputation, with an in-built CEP17 control for additional confidence in the quality of the result.Quickly deliver accurate resultsThe easy-to-read, single slide, dual probe fluorescent staining provides the highest quality result for the assessment of HER2 gene status.Diagnostic confidenceNow you can be confident you have done everything to deliver the accurate results needed foreffective patient care.Leica HER2 FISH SystemToTal IHC ReagenT SoluTIonS Leica Bond Oracle™ HER2 IHC SystemDeliver laboratory efficiency and diagnostic confidence with the Leica BOND Oracle HER2 IHC System, a complete solution for fully automated theranostic HER2 IHC staining.•efficient – eliminate waste, reduce errors and lower repeat rates • C onfident – accurate staining for the correct assessment and optimal treatment Novocastra Reference Range™The Reference Range is a group of superior products selected and organized to assist pathologists and scientists choose the idealantibodies for optimal tissue staining. Reference Range breast markers include:• Cytokeratin 20 (clone RW31)• estrogen Receptor (clone 6F11)• Ki67 antigen (clone MM1)• P53 Protein (Do-7) (clone Do-7)• P63 Protein (clone 7Jul)• Progesterone Receptor (clone 16)leICa bIoSySTeMSleica biosystems is a global leader in workflow solutions bringing histopathology laboratories and researchers the highest quality, most comprehensive product range in anatomical pathology. With complete histology systems featuring innovative automation, novocastra TMreagents and Surgipath ® consumables, leica biosystems offers the ideal product for each histology step and high-productivity workflow solutions for the entire laboratory.leica biosystems – an international company with a strong network of worldwide customer services:North America Sales and Customer Support North America800 248 0123Asia/Pacific Sales and Customer Support Australia 1800 625 286China +85 2 2564 6699Japan +81 3 5421 2804South Korea +82 2 514 65 43New Zealand 0800 400 589Singapore+65 6779 7823Europe Sales and Customer SupportFor detailed contact information about European sales offices or distributors pleasevisit our website.Leica Biosystems brings together products, qualityand support. Offering a complete solution that helps you advance workflows, enhancediagnostic clarity and deliver what really matters – better patient care.95.10245 Rev C ∙ 09/2012 ∙ Copyright © by leica biosystems newcastle ltd, newcastle, uK, 2012. Subject to modifications. leICa and the leica logo are registered trademarks of leica Microsystems IR gmbH.* PathVysion is a trademark of abbott Molecular Inc. all Rights Reserved. used under licenseThis product is not for sale in the uSa。

LeicaMS50/TS50/TM50用户手册Version 1.1.1中文简介购买感谢您购买了MS50/TS50/TM50系列仪器。

本手册包括了重要的安全指南，可指导您安全地安装并使用仪器。

详情请参见"1 安全指南"。

请您在使用本产品之前仔细阅读用户手册。

仪器标识仪器的型号和序列号标注在仪器标签上。

请将仪器型号和序列号填写在下面。

当您需要与经销商或Leica Geosystems 授权的维修部门联系时，将会用到这些信息。

商标•Windows 是微软公司（Microsoft Corporation）在美国和其他国家的注册商标。

•蓝牙•SD 标志属于SD-3C,LLC 公司商标。

其他商标所有权归各自拥有者。

本手册的有效性本手册适用于 MS50/TS50/TM50仪器。

手册对于不同型号的区别会详加说明。

可用文档请参考以下MS50/TS50/TM50文档/软件的资源：•LeicaUSB 文档•https://myWorld@Leica Geosystems (https:// )提供许多服务，信息和培训材料。

通过直接访问 myWorld，您在任何时候（7天×24小时）都可以获取相关服务。

它能提高您的工作效率，保证您和您的仪器能及时从Leica Geosystems获取最新的信息。

类型：_______________序列号：_______________✓✓服务说明我的产品简单地将您和贵公司拥有的Leica Geosystems 产品添加进来。

查看您的产品的详细信息，购买附加选项或客户关怀包(CCPs)，升级最新的软件并获取最新的文档。

我的维修查看您的产品在Leica Geosystems 维修中心的维修历史以及详细信息。

如果您的产品目前在Leica Geosystems 维修中心，那么可以查看它当前的维修状态以及预计维修截止日期。

服务说明我的支持提出关于您的产品的支持请求，它将会由您当地的Leica Geosystems支持团队来解决。

1 目的规范Leica DISTO TM A5激光测距仪操作程序，正确使用仪器，保证检测工作顺利进行，检测数据正确。

2 适用范围适用于距离的测量、面积和体积的计算、测量值的储存。

3 职责3．1 操作人员按照本规程操作仪器，对仪器进行日常维护，做使用登记。

3．2 保管人员负责监督仪器操作是否符合规程，对仪器进行定期维护、保养。

3．3 科所负责人负责仪器综合管理。

4 工作程序4．1 仪器配件4．1．1 Leica DISTO TM A5激光测距仪（1只）4．1．2 5号电池（2节）4．2 仪器操作步骤4．2．1 电池的装入/更换打开仪器尾部的固定挡板，向前推卡钮，向下将底座取下。

按住红色的卡钮推开电池盒盖，安装或更换电池。

养老电池盒盖，安装底座和卡扣。

（当电池的电压过低时，显示屏上将持续闪烁显示电池的标志{B，19}，此时应及时更换电池）4．2．2 测量4．2．2．1 单个距离测量按（DIST）键，打开激光束。

将仪器对准所要测量的目标并再次按距离（DIST）键。

测量所得距离数据将立即以指定的单位显示在晃示屏上。

4．2．2．2 最小/最大值测量该功能能够测量以某一固定点为起点的最小和最大距离，并测量间隔距离（该功能一般被用于测量对角线距离（最大值）和水平距离（最小值））。

按住距离（DIST）键，直到听到一声蜂鸣声，此后仪器进入持续测量模式。

然后缓慢将激光在所测目标来回上下多次扫射。

再一次按距离（DIST）键，终止持续测量模式。

测量所得最大或最小距离将显示在屏幕上的主值显示区。

4．2．3 函数4．2．3．1 加/减对两个或多个测量值进行加减运算，过程为：测量值+ / - 测量值+ / - 测量值+ / - ……=测量结果。

按（=）键结束测量过程，并将运算结果显示在主显示区，最近一个测量值将显示在最上面。

按清除（CLEAR）键取消最近一次操作。

（面积和体积测量值也可进行类似加/减过程）4．2．3．2 面积测量4．2．3．2．1 按一下面积/体积（方块体图案）键，选中面积函数。

电动对焦装置用户手册目录3关于本用户手册 4版权信息 56预期用途 7一般安全说明 9潜在危险区域的安全说明 11各个操作阶段的安全说明 12欧洲共同体指令（EC 指令） 14终端用户许可协议 (EULA) 15标识和标签 1617恭喜！ 18仪器概览 19 20总装配说明 2125保养、清洁、维护、联系方式 26 29处置 3031电动对焦驱动器 32 34简介关于本用户手册本用户手册是本产品的重要组成部分。

在产品组装、投入运行或使用之前，使用者必须仔细阅读本手册，并妥善保管以备日后参考。

本用户手册包含与计算单元操作安全和维护相关的重要说明和信息。

特别要遵守所有安全说明（参见章节“安全须知”）。

本用户手册或系统上的警告符号本用户手册中所使用的符号含义如下：本用户手册中或系统上的其他符号版权信息本文档的所有权利归 Leica Microsystems (Switzerland) AG 所有。

未经徕卡显微系统明确书面许可，禁止通过打印、图像复制、缩微胶卷或其他方法（包括电子系统）复制（全部或部分）文字或插图。

包含在以下文档中的说明反映了最先进的技术。

我们已尽可能准确地汇编了文字与插图。

尽管如此，对于本文档中可能存在的错误，我们始终欢迎您提出意见和建议。

本文档使用的公司和产品名称可能是其各自所有者的商标。

本手册中的信息随时可能会进行修改，恕不另行通知。

安全须知预期用途可合理预见的误用禁止以下误用：n将本系统用于不符合符合性声明的任何目的（例如，根据理事会指令98/79/EC 将其用作体外诊断产品，或根据理事会指令 93/42/EEC 将其用作医疗产品）n在倾斜位置操作显微镜n用本手册中未指定的方式清洁系统n允许未经授权的人员打开系统n使用徕卡显微系统未提供或不允许的电缆n在本手册中未指定的其他环境条件下使用本系统n结合非徕卡组件使用时超出了本手册的范围若将显微镜用于非预期用途或未在徕卡显微系统规格范围内加以使用而导致损坏或引起任何风险，则制造商对此不承担任何责任。

Leica TS15用户手册版本 3.1中文简介购买祝贺您购买了Leica TS15。

本手册包括了重要的安全指南，可指导您安全地安装并使用仪器。

详情请参见"6 安全指南"。

请您在使用本产品之前仔细阅读用户手册。

仪器标识仪器的型号和序列号标注在仪器标签上。

请将仪器型号和序列号填写在下面。

当您需要与经销商或Leica Geosystems 授权的维修部门联系时，将会用到这些信息。

符号本手册中的符号含义：商标•Windows 是微软公司（Microsoft Corporation）在美国和其他国家的注册商标。

•Bluetooth 是蓝牙标准化组织（Bluetooth SIG, Inc）的注册商标。

•SD 是 SD 卡协会的注册商标。

其他商标所有权归各自拥有者。

本手册的有效性本手册使用于TS15仪器。

手册对于不同型号的区别会详加说明。

类型：_______________序列号：_______________类型描述ƽ危险表示一个可能遇到的危险情形，如果不加以避免，将导致严重伤害甚至死亡事故。

ƽ警告表示潜在的或操作不当所致的危险情况，如果不加以避免，将造成伤亡或严重损害。

ƽ小心表示潜在的或操作不当所致的危险情况，如果不加以避免，将造成伤亡或严重损害注意表示潜在的或操作不当所导致的危害，如果不加以避免，将导致轻微的人身伤害或明显的设备、经济损失和环境的损害。

表示在实际使用中必须注意的重要章节，以便能够正确、有效地使用该仪器。

可用文档✓✓请参阅以下资源TS15文档/软件：•Leica Viva Series DVD•https://myWorld@Leica Geosystems (https://)提供许多服务，信息和培训材料。

通过直接访问 myWorld，您在任何时候（7天×24小时）都可以获取相关服务。

它能提高您的工作效率，保证您和您的仪器能及时从Leica Geosystems获取最新的信息。

一、通讯设置见下图：通讯设置是徕卡测量办公室联机操作的关键，如果通讯设置不正确，测量办公室就不能与仪器进行通讯，相应的“数据交换管理器”、“软件上载”、“格式管理器”就不能使用，所以在使用徕卡测量办公室，首先要进行通讯设置。

二、数据交换管理器数据交换管理器是计算机----仪器之间进行数据交换的工具，它适用于徕卡所有全站仪和数字水准仪。

将全站仪与计算机用数据电缆联接好后，将全站仪电源关闭，启动“数据交换管理器”后进入右图界面，这时单击COM右边的“+”号，计算机就可以与全站仪联机通讯，成功后在COM下将会出现一个树型目录，全站仪中的数据文件就在这个目录中，你只需选中所要的文件，用鼠标拖动，将其拖到右边计算机的某个目录中即完成数据交换，支持数据双向交换，即可以将计算机中的文件拖到全站仪的PC卡上。

该界面还可以进行通讯设置、文件改名/复制/删除/查看、建立新文件夹，使用文件菜单或使用鼠标右键就可以实现上述功能。

特别注意：在进行删除数据时，注意光标所处的位置是否是你要进行删除的位置，它可以删除全站仪中的数据和计算机中的数据，但删除后是不能恢复的，所以在进行删除操作时要特别小心。

作为TPS300/400/700、DNA03/10仪器，可以定制数据输出，数据下载可以使用“格式管理器”进行。

三、软件上载软件上载可以将仪器的系统软件、系统固件、应用软件上传到仪器中去，这有利于系统软件、应用软件的升级和应用软件的开发，这是徕卡仪器的一个显著优点。

1、软件上载单击“传输文件”，然后选择“系统软件(System Firmware)”或“其它的软件”，单击“下一步”按纽，再选择“系统语言system Language”、EDM固件、ATR固件、搜霸固件、软件、配置中的一项，单击“下一步”按纽，单击“浏览”，在计算机中找到要传输的软件所在的目录，在这里将显示该目录中所有应用程序列表，选择需要传输的软件，然后按“下一步”后再按“完成”，软件就自动上传到全站仪中。

LeicaMS50/TS50/TM50快速操作指南版本1.0中文2 MS50/TS50/TM50, 仪器重要信息1仪器重要信息开始使用仪器前，请先阅读USB内附带的用户手册，并按手册进行操作。

妥善保管，供日后参考！谨慎使用•测量水平角和垂直角。

•测量距离。

•可见的方向和竖轴照准。

•接收GNSS卫星的载波相位和码信号，记录原始数据并计算坐标。

激光产品MS50/TS50/TM50包含以下激光产品：激光产品激光类别EDM (电子距离测量)模块•使用棱镜测量1类•无棱镜测量3R类自动对焦（特定对焦模式）**1类ATR (自动目标照准)1类MS50/TS50/TM50, 仪器重要信息3•EDM，自动对焦，ATR，PS 和激光对点器的分类符合 IEC 60825-1 (2007-03)规定。

•EGL 分类符合IEC 62471 (2006-07).ƽ小心从安全角度看，3R 类激光产品存在潜在危险。

预防：1)避免眼睛直视激光束。

2)不要用激光束照射他人。

ƽ小心从安全角度来看，类别2激光产品对眼睛并不是绝对安全。

预防：1)避免凝视激光束。

2)避免将其他激光束盯着其他人。

PS (超级搜索)*1类EGL (电子导向光)*无害激光对中器2类*针对MS50和TS50 I**针对MS50，TS50和TM50 I激光产品激光类别4 MS50/TS50/TM50, 仪器重要信息f符合国家规定•FCC 第15部分 (仅适用于美国)•在此，Leica Geosystems AG，申明产品符合1999/5/EC 执行标准中的要点及其它相关规定。

对规范遵守的声明可在网站 /ce中查询。

依照欧洲执行标准 1999/5/EC (R&TTE) 1 级设备可以无限制地在任何欧Array洲经济区成员国的市场中销售及维修。

15部分或欧洲执行标准 1999/5/EC 没有包含某些国家的规定，则在这些国家使用时应首先取得批准。

MS50/TS50/TM50, 仪器重要信息56MS50/TS50/TM50, 仪器构成2仪器构成仪器部件（1/2）图为MS50/TS50仪器。

LeicaMS50/TS50/TM50快速操作指南版本1.0中文2 MS50/TS50/TM50, 仪器重要信息1仪器重要信息开始使用仪器前，请先阅读USB内附带的用户手册，并按手册进行操作。

妥善保管，供日后参考！谨慎使用•测量水平角和垂直角。

•测量距离。

•可见的方向和竖轴照准。

•接收GNSS卫星的载波相位和码信号，记录原始数据并计算坐标。

激光产品MS50/TS50/TM50包含以下激光产品：激光产品激光类别EDM (电子距离测量)模块•使用棱镜测量1类•无棱镜测量3R类自动对焦（特定对焦模式）**1类ATR (自动目标照准)1类MS50/TS50/TM50, 仪器重要信息3•EDM，自动对焦，ATR，PS 和激光对点器的分类符合 IEC 60825-1 (2007-03)规定。

•EGL 分类符合IEC 62471 (2006-07).ƽ小心从安全角度看，3R 类激光产品存在潜在危险。

预防：1)避免眼睛直视激光束。

2)不要用激光束照射他人。

ƽ小心从安全角度来看，类别2激光产品对眼睛并不是绝对安全。

预防：1)避免凝视激光束。

2)避免将其他激光束盯着其他人。

PS (超级搜索)*1类EGL (电子导向光)*无害激光对中器2类*针对MS50和TS50 I**针对MS50，TS50和TM50 I激光产品激光类别4 MS50/TS50/TM50, 仪器重要信息f符合国家规定•FCC 第15部分 (仅适用于美国)•在此，Leica Geosystems AG，申明产品符合1999/5/EC 执行标准中的要点及其它相关规定。

对规范遵守的声明可在网站 /ce中查询。

依照欧洲执行标准 1999/5/EC (R&TTE) 1 级设备可以无限制地在任何欧Array洲经济区成员国的市场中销售及维修。

15部分或欧洲执行标准 1999/5/EC 没有包含某些国家的规定，则在这些国家使用时应首先取得批准。

MS50/TS50/TM50, 仪器重要信息56MS50/TS50/TM50, 仪器构成2仪器构成仪器部件（1/2）图为MS50/TS50仪器。

STEPS TO BE FOLLOWED FOR MICROSTRUCTURAL ANALYSIS USING LEICA INVERTED METALLURGICAL MICROSCOPEMagnification 50X to 500X5. On the new Leica Microscope Optics window do the following:a) In Turret select Incident.b) In Objective Lens select the corresponding value from the zoom being used in the microscope and click accordingly (on 5x or 10x or 20x or 50x ).c) In Magnification changer: i) Click on 1x.ii) Do not select 0.32x. d) Click OK on the same screen.e) Click on Image set up from the menu bar asshown in step 2. Then click on Preview as shown in step 3.6. Set the curve by dragging the left most pointer tothe zero position of the curve. Next drag the right most pointer to the end point of the curve. Then adjust the middle pointer to set the reading as 0.5. Note: a) In case the pointers overlap on each other,then right click near the curve and click on Reset Gamma.b) Do not disturb the Exposure Time setting.7. Click on the Automatic white balance . Click on Acquire .8. Save the image in the TIFF [*.tif] format in USER DIRECTORY in D-Drive . Do not SAVEyour file in Desktop or in C-Drive.9. FOR MANUAL MEASUREMENTS AND SKETCHING :Click the Measure icon from the menu bar and select any options, example Measure Interactive . In the new appeared Interactive Measurements window, do the following. • In Mode & Settings, click on the options required such as Draw Arc, Draw Line, etc and do the necessary operations and then click OK .10. Click on Show Annotation Tools (second icon in Annotation Tool bar ).Note: If the above tool bar has not appeared on the screen, then right click on the menu bar to get the following window and select the required tool bars.17. From the new Grey Detect window, do the following: a) In Adjust select Grey (preferable).b) Set the Black and White values to zero. Then adjustthe intensity of White until the phases are clearly distinguished (as per requirement). c) In Output Binary select Binary 1d) Increase the intensity of Black to the previously setWhite value as carried out in 17(b). e) Then increase the White intensity as per requirement. f) Then set the Output Binary as Binary 2. g) Repeat the above procedure from 17(b) to 17(f)depending upon the number of phases and set the corresponding output Binary .Click OK.18. Click Measure on the menu bar and click Measure field .19. In the Measure Field windowa) Select Binary 0 and click on Measure to get the Areafor first phase.b) Repeat the above steps for the remaining phases(Binary 1,2, …etc.). c) Click OK .20. To measure the GRAIN SIZE of each detected phase , Click on Measure and go to Measure Feature .21. In the Measure Feature window click on SelectParameters . Select the required parameter from Select Feature Parameters window and click OK .22. Click MEASURE on the M easure Feature window as shown in 21 to get the results.23. Repeat the above steps as per 19 to 22 for the remaining phases by changing the values inBinary Image. 24. Grain size can be measured also manually by interactive measurement option as per 9.25. To get the histogram of the above obtained data click toFeature Histogram .26. To distinguish the grain from one another click on Binaryand click Segment (after phase detection) and take the measurement of the segmented phases as per 19 to 23.27. To edit on individual grain click on Binary Edit with different options like Draw, Keep ,Cut etc, and take the measurement as per 19 to 23.28. To sketch the microstructure image, go to Annotation Tools as per 10 to 13.29. Save the image in the TIFF [*.tif] format in USER DIRECTORY in D-Drive . Do not SAVE your file in Desktop or in C-Drive.。

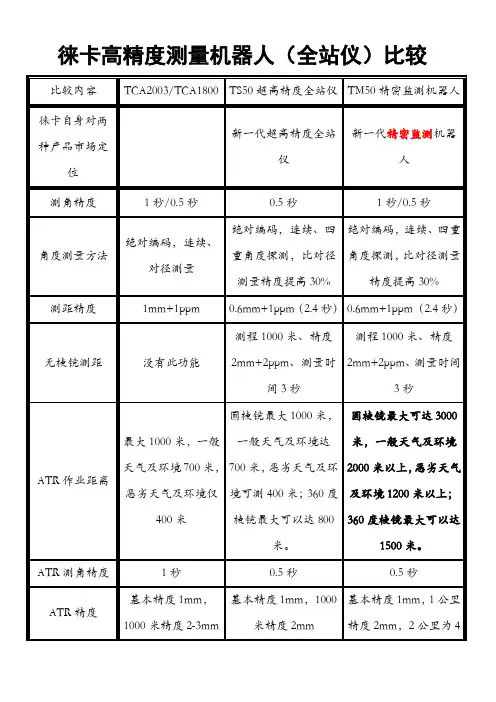

徕卡0.5秒全站仪TS50/TM50技术参数对比表红色部分为主要区别1. 自动目标识别功能（ATR模式）：通过全站仪内部的高分辨率CMOS摄像头，拍摄捕捉棱镜回光的光强点（棱镜中心），然后自动定位仪器照准棱镜中心（为了快速定位，并非完全精确对准棱镜中心，剩余偏移量全站仪自动改正至水平角和竖直角），TS50和TM50全站仪都具有该功能，只是距离和精度上有差别，TS50可ATR模式测至1km,在1km时精度是±1mm；TM50可ATR模式测至3km，精度按比例发散至7mm。

常规棱镜模式下，TS50/TM50均可测量至3500m。

2. LOCK模式：可对单一目标实时跟踪并锁定目标连续测量，特别适用于烟囱，高层建筑，桥梁动静载挠度测量，动态飞行目标等的实时跟踪测量，在使用GRP等轨检小车对高铁或地铁铺轨过程中进行轨道精调时，必须要使用LOCK功能的全站仪才能实时对棱镜锁定跟踪。

TS50具备此功能，而TM50不具备此功能。

3. 超级搜索 (PS)：仪器自动旋转并发出一束激光探测棱镜。

一旦探测到目标棱镜，仪器望远镜会自动照准目标并等待测量。

整个棱镜搜索仅要几秒钟时间。

因此不仅加快了初始测量时搜索棱镜的时间，而且在目标失锁时能够快速重新锁定。

与原来一些棱镜搜索模式相比，作业效率明显提高。

同时还具备随意设置测量距离和测量上下左右窗口范围等功能，比如只搜索水平角30°～60°、竖直角60°～90°，100m～150m距离范围内的棱镜，该范围之外的棱镜将不予搜索和测量，这对于隧道，地铁,桥梁腹面及其他狭小环境的较多密集棱镜监测非常实用。

TS50具备此功能，而TM50不具备此功能。

4. 导向光（EGL）：红、黄两色光闪烁，指导司镜员放样，司镜员可以跟据导向光双色重叠后的橙色来判定该往哪边走，提高了放样速率。

也可以在黑暗环境中通过仪器发出的闪烁光方便测量人员快速找到棱镜而不再需要额外电筒等照明设备。

荧光显微镜型号：Leica DMR生产商：德国Leica公司Leica 荧光显微镜操作指南有关显微镜的的结构：荧光显微镜荧光汞灯：荧光汞灯价格昂贵，样品应集中观察，荧光光源关闭后距离下次开机时间须在30分钟以上，否则会大大降低你观察的效果及灯泡的寿命。

更换新的灯泡后第一次使用必须持续15－30分钟后方可关闭荧光电源。

光圈：孔径光阑挡板，荧光转换光路倾斜器：照明视场光阑：一般调至最大不动变倍器：1.0×,Bose 一般不用只有在相差时选用。

照相机拍照转换档：不拉出为不能拍照只能观察，拉出一半即能观察又可拍照，全部拉出只能拍照目镜观察不到。

双目镜筒：HC荧光滤光片1为普通光2为蓝光3为绿光4为紫外光物镜转盘：100倍为油镜，40倍与100倍之间应有空挡便于加油取片。

（注意：转换镜头时应转动物镜转盘齿轮，不应转动物镜，否则会导致物镜过紧或过松，易使物镜损坏。

）载物台：上有压片夹（注意：放取样本时应扳动压片夹小夹不应直接扳动压片夹）XY调节机械装置：将样品前后左右移动聚光镜转盘：10倍以上要用聚光镜相差环：H 明场直接观察亮1、2、3、相差，观察不染色的样品D 暗场主要用于观察金属材料显微镜臂上有焦距调节，粗的调节钮为粗调调节幅度较大，细的调节钮为细调，调节幅度小慢调节。

基座：A孔径光阑高大低小,相差时最大视场光阑一般最大Gray on 光强减少，off 光强增大DLF( Day Light Filter )一般白光滤片N4灰度滤片减少1/4Green：绿色滤片B 调中操作指南：1．使用显微镜前，请打开空调除湿一小时。

若不除湿观察样品所拍的照片中会留下水渍状斑。

2. 打开总电源，打开电脑，打开电脑桌面上的的Adobe Photoshop软件的下拉菜单Import Leica.3 打开显微镜上的电源。

注意只有进行荧光观察时才能打开荧光电源，否则不要打开，以免影响高压汞灯的寿命。

其它同普通显微镜的操作注意事项。
