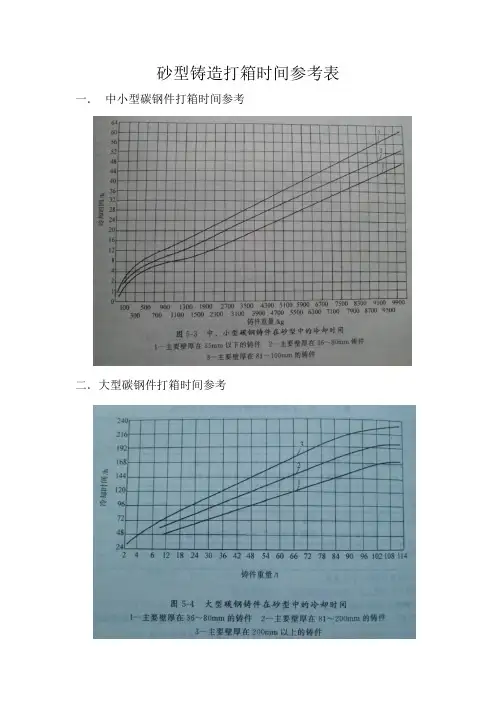

砂型铸造打箱时间参考表

最小铸出孔的参考数值见表1-7。对于零件图上不要求加工的孔、槽以及弯曲孔
等，一般均应铸出。
表1-7 铸件毛坯的最小铸出孔（mm）
生产批量
大量生产 成批生产 单件、小批量生产
最小铸出孔的直径 d
灰铸铁件
铸钢件
12~15
—
15~30
30~50
30~50
50
2. 起模斜度 为了使模样（或型芯）易于从砂型（或芯盒）中取出，凡垂
注意：为了提高型芯的刚度和强度，需在型芯中放入芯骨；为了提高型芯的 透气性，需在型芯的内部制作通气孔；为了提高型芯的强度和透气性，一般型芯 需烘干使用。
二、砂型铸造工艺设计 目的：为了获得健全的合格铸件，减小铸型制造的工作量，降低铸件成本， 在砂型铸造的生产准备过程中，必须合理地制订出铸造工艺方案，并绘制出铸造 工艺图。 铸造工艺图：在零件图中用各种工艺符号表示出铸造工艺方案的图形，其中 包括：铸件的浇注位置；铸型分型面；型芯的数量、形状、固定方法及下芯次序； 加工余量；起模斜度；收缩率；浇注系统；冒口；冷铁的尺寸和布置等。铸造工 艺图是指导模样（芯盒）设计、生产准备、铸型制造和铸件检验的基本工艺文件。 依据铸造工艺图，结合所选造型方法，便可绘制出模样图及合箱图。图1-19为支 座的铸造工艺图、模样图及合箱图。
式中 ——模样或芯盒工作面的尺寸，单位为 mm； ——铸件的尺寸，单位为 mm。
通常，灰铸铁的铸造收缩率为0.7%~1.0%，铸造碳钢为1.3%~2.0%，铸造锡青 铜为1.2%~1.4%。
4. 型芯头 型芯头可分为垂直芯头和水平芯头两大类，如图1-30所示。
图1-30 型芯头的构造 a）垂直芯头 b）水平芯头 （四）铸造工艺设计的一般程序
铸造工艺设计：在生产铸件之前，编制出控制该铸件生产工艺的技术文件。 铸造工艺设计主要是画铸造工艺图、铸件毛坯图、铸型装配图和编写工艺卡片等， 它们是生产的指导性文件，也是生产准备、管理和铸件验收的依据。因此，铸造 工艺设计的好坏，对铸件的质量、生产率及成本起着决定性的作用。

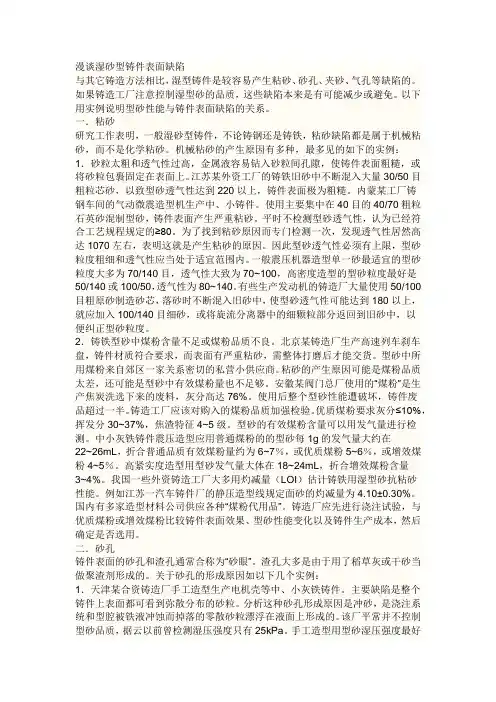

漫谈湿砂型铸件表面缺陷与其它铸造方法相比，湿型铸件是较容易产生粘砂、砂孔、夹砂、气孔等缺陷的。

如果铸造工厂注意控制湿型砂的品质，这些缺陷本来是有可能减少或避免。

以下用实例说明型砂性能与铸件表面缺陷的关系。

一．粘砂研究工作表明，一般湿砂型铸件，不论铸钢还是铸铁，粘砂缺陷都是属于机械粘砂，而不是化学粘砂。

机械粘砂的产生原因有多种，最多见的如下的实例：1．砂粒太粗和透气性过高，金属液容易钻入砂粒间孔隙，使铸件表面粗糙，或将砂粒包裹固定在表面上。

江苏某外资工厂的铸铁旧砂中不断混入大量30/50目粗粒芯砂，以致型砂透气性达到220以上，铸件表面极为粗糙。

内蒙某工厂铸钢车间的气动微震造型机生产中、小铸件。

使用主要集中在40目的40/70粗粒石英砂混制型砂，铸件表面产生严重粘砂。

平时不检测型砂透气性，认为已经符合工艺规程规定的≥80。

为了找到粘砂原因而专门检测一次，发现透气性居然高达1070左右，表明这就是产生粘砂的原因。

因此型砂透气性必须有上限，型砂粒度粗细和透气性应当处于适宜范围内。

一般震压机器造型单一砂最适宜的型砂粒度大多为70/140目，透气性大致为70~100，高密度造型的型砂粒度最好是50/140或100/50，透气性为80~140。

有些生产发动机的铸造厂大量使用50/100目粗原砂制造砂芯，落砂时不断混入旧砂中，使型砂透气性可能达到180以上，就应加入100/140目细砂，或将旋流分离器中的细颗粒部分返回到旧砂中，以便纠正型砂粒度。

2．铸铁型砂中煤粉含量不足或煤粉品质不良。

北京某铸造厂生产高速列车刹车盘，铸件材质符合要求，而表面有严重粘砂，需整体打磨后才能交货。

型砂中所用煤粉来自郊区一家关系密切的私营小供应商。

粘砂的产生原因可能是煤粉品质太差，还可能是型砂中有效煤粉量也不足够。

安徽某阀门总厂使用的“煤粉”是生产焦炭洗选下来的废料，灰分高达76%。

使用后整个型砂性能遭破坏，铸件废品超过一半。

铸造工厂应该对购入的煤粉品质加强检验。

项目分类/流程最低要求观察结果/实际情况评论通过/不通过/不适用1.0铸造设计和模具铸造工艺本过程表适用于汽车用灰铸铁、球墨铸铁、蠕墨铸铁和钢铸件。

有各种不同的造型工艺，包括型砂、气固型砂、壳型、叠箱造型、精密砂芯包装。

A1.1设计软件1.铸造厂必须符合客户特定的软件要求。

2.铸造厂必须制定并维护客户对模具和零件图纸/模型的数学数据传输的具体要求，如：数据的存储格式要求等。

A1.2铸造模拟1.在铸造排气和进给系统设计过程中，在模具制造和样件提交前，铸造厂必须使用凝固成型软件做模拟，如Magmasoft，anycastingprocast，EKK， Flow-3D或类似的经顾客产品工程批准的软件。

模拟必须包含充型和凝固分析。

2.模拟结果必须经过顾客产品工程评审。

3.在高应力特征区域，模拟结果应该避免出现热点，困气（气体滞留），锋面交汇。

A1.3有限元分析第一部分1.设计责任方必须完成铸件的有限元分析（FEA），有限元分析中使用的极限抗拉强度，屈服强度和伸长率必须超过类似应用的特定合金的工程要求的下限。

2.铸造厂应知道最大应力超过屈服强度的50%的所有的铸件特性。

就本标准而言，“高应力”一词是指超过屈服强度50%的任何特性。

3.本标准的屈服强度是用样件进行拉伸试验所得的拉力，取x-bar（平均值）减去3s（三西格玛）统计计算后所得。

4.在评估铸造模拟时，以及在建立产品审核（如壁厚、微观结构（金相）、硬度、X射线、裂纹检查时，必须评估FEA中识别出的全部的高应力特性。

过程表 A——砂型铸造（铸铁/铸钢）以下要求符合顾客特殊要求。

执行CQI-27铸造评估时，审核人员需核实铸造厂是否符合客户要求，包括客户批准的约定检验检测和频率。

*如果最低要求无法满足，需提供支持记录来证明实际情况本次审核覆盖范围是：整个铸造厂？某条生产线？某个产品型号？或其他？描述本次审核范围：项目分类/流程最低要求观察结果/实际情况评论通过/不通过/不适用过程表 A——砂型铸造（铸铁/铸钢）以下要求符合顾客特殊要求。

11
表7-2 地面浇注时，中、小型铸铁件的冷却时间
铸件重量/kg
<5 5~10 10~30 30~50
铸件壁厚/mm <8 <12 <18 <25
冷却时间/min 20~30 25~40 30~60 50~ 100
12
表7-2 地面浇注时，中、小型铸铁件的冷却时间
铸件重量/kg 铸件壁厚/mm
50~ 100~ 250~ 500~ 100 250 500 1000
▪ （2）砂轮机表面清理 首先根据铸件 材质选定砂轮材料。铸件材料越硬， 砂轮材料应越软，反之亦然。其清理 操作要点如下：
26
27
转台台车复合型抛喷丸清理机操作 须知
QTZD30转台台车复合型抛喷丸清理机可用于 对大中型铸铁件、锻件等的抛丸清理，使凹凸 表面的弹丸覆盖率≥95％，以去除工件表面的 粘砂、铁锈、氧化皮、污物等，使工件表面呈 现金属本色，消除工件内部应力，并最终达到 提高工件表面及质量的目的。
▪ 若工作完毕设备需要自动停机，按下自 动停止按钮，该设备按如下顺序停机； 抛丸器（1＃～5＃）；螺旋输送器；提 升机；分离器；除尘系统。打开大门， 开出台车，卸下工件，拉下总电源。 33
4：故障状态显示
▪ 在正常状态时，故障指示灯不亮，出现故 障时故障指示灯亮。
▪ 斗提机故障：当斗提机的转速检测开关检 测到速度低于规定时，该灯闪烁，供丸闸 门自动关闭，同时斗提机、分离器、抛丸 器停机，查明故障原因并排除故障后，重 新开机。
▪ 常见的表面清理方法其特点和应用范 围见表7-6。
▪ 下面简单介绍生产中常用的滚筒清理 和砂轮机清理的操作要点
20
表7-6 表面清理方法、特点及应用
表面清理方法 所用设备（工 应用范围 具）与特点
