数字化医用诊断X射线机(DR)参数

DR技术参数及要求DR技术（数字化放射技术）是一种将X射线转化为数字信号进行成像的技术。

它已经取代了传统的胶片成像技术，成为放射学诊断的主要工具之一、以下是DR技术的一些常见技术参数及要求。

1.分辨率：DR技术的分辨率是指系统能够区分的最小物体的大小。

通常以线对线对比度或点对点分辨率表示。

高分辨率有助于更准确地识别小的病灶或病变。

2.灵敏度：DR技术的灵敏度是指系统对X射线的响应程度。

灵敏度越高，系统对低剂量X射线的响应就越好，从而可以减少患者暴露于辐射的风险。

3.动态范围：DR技术的动态范围是指系统能够处理的亮度差异范围。

较大的动态范围可以更好地显示高亮度和低亮度区域的细节，从而提高图像的诊断能力。

4.噪声：DR技术的噪声是指图像中的随机变化。

较低的噪声有助于提高图像的质量和可读性。

5.曝光剂量：DR技术的曝光剂量是指患者在成像过程中暴露于X射线的剂量。

要求曝光剂量尽可能低，以减少患者的辐射风险。

6.成像速度：DR技术的成像速度是指从X射线暴露到图像显示所需的时间。

快速的成像速度可以提高工作效率，减少患者的不适感。

7.图像存储和传输：DR技术的图像存储和传输要求能够将数字图像保存在电子媒体上，并能够快速、安全地传输到其他地点进行远程诊断。

除了以上技术参数，DR技术还有一些其他的要求：1.设备可靠性：DR设备需要具备稳定可靠的性能，以确保图像的质量和准确性。

2.操作便捷性：DR设备应该易于操作，操作人员应该能够快速、准确地完成成像过程。

3.维护成本：DR设备的维护成本应该尽可能低，以降低设备的运营成本。

4.兼容性：DR设备应该能够与其他医疗设备和信息系统无缝集成，以方便医生的工作和信息的共享。

总结起来，DR技术的技术参数和要求包括分辨率、灵敏度、动态范围、噪声、曝光剂量、成像速度等方面的要求。

此外，设备的可靠性、操作便捷性、维护成本和兼容性也是DR技术的重要考虑因素。

这些技术参数和要求的不断改进和满足，将进一步提高DR技术的临床应用价值和诊断效果。

解读数字化X线摄影系统（DR）部分参数和指标解读数字化X线摄影系统（DR）部分参数和指标ZZF2008引进数字化X线摄影设备(DR)是放射科实现数字化的发展趋势，很多医院都在相继采购中。

在选择DR 时, 往往会听到众多厂家的扬长避短的宣传，会接触到很多的参数和指标。

我们应如何去认识和评定这些参数和指标，从这些参数和指标中分清哪些是重要的？哪些可忽略？这可能对大家买到一台称心如意的X 线摄影设备,提供一点帮助，而不至于被厂家的误导而走进误区：1：栅密度和栅比值是越大越好吗？本人接触到全国各地很多DR标书，其中发现一个奇怪问题: 标书中要求栅密度和栅比值是越大越好,笔者认为:这可能是受个别厂家的宣传和误导,认为栅密度和栅比值是越大越好。

其实大家都知道滤线栅有两种类型：一种是活动滤线栅；另一种是固定滤线栅。

在表1中列出几个主要影像厂家栅密度和栅比值，但我们从中看到两个现象，第一各厂家栅密度和栅比值是不一样的，第二活动滤线栅的栅密度值约是固定滤线栅的1/2还要多。

表1厂家PHILIPS GE SIEMENS类别活动固定固定栅密度N N:36 N:78 N:80栅比R R12 R12 R15各厂家在确认各自的栅密度和栅比值的同时，一般遵从如下三点：第一是考虑成本，而确定是采用活动滤线栅还是固定滤线栅。

第二要滤散乱射线理想值近似为零,保证噪声小、达到图像优质，第三在前两点基础上，曝光剂量还要尽可能小。

各厂家的栅密度和栅比值一旦确定，此栅密度和栅比值对该厂家来讲是最佳的。

所以引出一最新的概念：栅密度最佳值和栅比最佳值。

也就是说表1中的栅密度和栅比值对各厂家来说是最佳的。

有些同行认为栅密度和栅比值是越大越好,滤散乱射线效果越好，但忽略了栅密度值越大同时把有用的射线信号也滤掉了这一事实，导致平板探测器接收的射线信号少，导致图像差，弥补办法加大曝光剂量。

笔者认为：在栅密度和栅比值最佳值的相互比较中，栅密度和栅比值最佳值应越小越好。

7
立式摄影架系统
7.1
驱动方式：电动
*7.2
智能跟踪方式：支持自动/手动
7.3
平板探测器垂直移动范围：1500mm
7.4
平板探测器中心距地面最下距离：≤450 mm
7.5
平板探测器旋转角度范围：-15°～+90°
*7.6
一键式完成卧/立位摄影自动停泊转换，转换完成时间≤9s
*7.7
具备运动控制盒可以近台控制立柱升降，限束器控制，探测器旋转，自动跟踪，探测器立、卧位自动复位功能
支持多种规则及非规则的分格方式
11.2
支持图文报告系统
*11.3
图像的存储方式：DVD/CD-R刻录，刻录时带有自动预览软件，可使刻录的图像在任一普通电脑上观看，并做简单的处理
备注
设备须包含适配UPS稳压电源及手动液压叉车（地牛）
7.8
优质PUR材质活动摄影床
7.9
原装进口三视野电离室
*8
无线遥控装置
8.1
通讯模式：红外载波通讯
*8.2
功能实现：胸片架升降、旋转运动控制、限束器铅叶、光野指示灯控制、立式/卧式位复位按键、对中、跟踪功能
9
图像采集工作站
9.1
计算机系统：Windows操作系统,内存:≥2G,硬盘:≥500G
9.2
10.2
计算机系统：Windows操作系统,内存:≥8G,硬盘:≥1T
10.3
显示器：≥19"液晶显示器
*10.4
可完成图像的拼接功能，如全脊柱显示、全下肢显示等
10.5
图象处理功能：窗宽/窗位、漫游、缩放、放大镜、区域缩放、镜像、翻页、裁剪、灰度对比度、反色、伪彩色、滤波、平滑、锐化、边缘检测等

4.5
球管绕垂直轴旋转：+200°/ -135°或+150°/-150°
4.6
球管绕水平轴旋转：+120°/ -200°或+150°/-150°
4.7
具有照射野自动跟踪系统，升降胸片架定位时，拉杆式电位器定位球管与探测器中心同步对中。
5
立式升降胸片架
5.1
立柱高度≥200cm
5.2
探测器运动范围≥127cm
2
X光球管
2.1
功率≥78KW
2.2
阳极热容量≥300KHU
2.3
球管阳极旋转速度≥8000rpm
2.4
双焦点≤0.6mm（小焦点）/1.2mm（大焦点）
2.5
管电压范围：40-150KVP
3
高频逆变高压发生器
*3.1
输出功率≥50KW，最大管电流≥630mA
*3.2
高频≥100KHZ
3.3
输出电压：40-150KV
大型数字化X光机（DR）技术参数
序号
数字化X射线诊断设备技术规格
1
数字化平板探测器
1.1
探测器类型：非晶硅单元尺寸≤143um整板结构
*1.2
有效范围≥14”×17”检测矩阵≥700万像素
*1.3
动态范围≥14bit
1.4
曝光至图像的预示时间：≤5s
1.5
空间分辨率≥3.4LP/mm
1.6
自然冷却，无风冷、水冷等任何冷却装置
7.4
具备控制X线发生器、允许编辑、管理本地病人检查资料
7.5
根据不同检查部位设置默认的图像处理参数
7.6
可选择自动传图存档功能
7.7
可根据需要设置自动清盘的周期

一、数字化X射线摄影系统（DR）技术参数1、设备名称及数量：数字化X射线摄影系统（DR）一套；2、设备用途说明：数字化X射线摄影系统主要用于儿童及成人全身检查和诊断；3、主机机械控制系统：*3.1主机机械控制系统采用32位总线控制技术，一键同步定位操作模式，摄影床、X射线管组件支柱、立式胸片摄影架等各机械运行部分能自动跟踪，自动定位，自动切换。

*3.2用户也可以根据临床操作需要选择手动操控模式及无线PAD平板操控模式，以满足病人不同体位和角度的检查。

主机机械运行部分具有保护功能，以防止机械电路故障的发生；4、高频高压发生器*4.1高频高压发生器与X线球管为同一国际知名品牌（提供整机注册证明文件）；4.2高压产生方式：高频逆变式，频率≥100khz*4.3最大输出功率：≥54KW4.4输出管电压范围：40～150KV4.5最大管电流：≥620mA（分档调节）4.6电流时间积调节范围：0.4mAs～600mAs4.7最短曝光时间：≤1ms5、Ｘ线球管组件*5.1Ｘ线球管组件与高频高压发生器为同一国际知名品牌（提供整机注册证明文件）；5.2阳极转速：8500转/分5.3X线管组件热容量≥1300KHU；5.4阳极靶面热容量≥320KHU；*5.5双焦点：0.6mm（小焦点）/ ≥1.1mm（大焦点）5.6焦点功率：50kW5.7最高工作管电压：≥140kV5.8球管温度实时显示；6、数字化平板探测器*6.1原装进口探测器成像介质：非晶硅碘化铯（提供整机注册证明文件及见报关单）6.2探测器TFT成像板结构：非拼接TFT整板6.3探测器有效成像尺寸：≥14×17英寸（35cm×43cm）6.4探测器检测像素矩阵：≥2500×3050（提供整机注册证明文件）；6.5探测器像素单元尺寸：≥142um6.6动态范围：≥14bit6.7自动曝光后在监视器上显示采集图像预览时间：≤5s6.8最大极限空间（图像）分辨率：≥3.7lp/mm6.9探测器冷却方式：自然冷却7、机械摄影装置：*7.1双立柱式结构（非悬吊、非U型臂）采用一体化无天地轨固定式全电动摄影床7.2床面为四方向浮动式7.3摄影床根据指令自动升降同步运动7.4床面尺寸:≥1900×600mm ；7.5摄影床自动升降范围：300 mm7.6滤线栅：18″×18″、密度200LP/inch、焦距1000mm；7.7脚触式控制运动，松脚踏板四向移动锁止。

大型数字化X光机（DR）技术参数
序号
数字化X射线诊断设备技术规格
1
数字化平板探测器
1.1
探测器类型：非晶硅单元尺寸≤143um整板结构
*1.2
有效范围≥14”×17”检测矩阵≥700万像素
*1.3
动态范围≥14bit
1.4
曝光至图像的预示时间：≤5s
1.5
空间分辨率≥3.4LP/mm
1.6
自然冷却，无风冷、水冷等任何冷却装置
7.12
标准DICOM3.0接口以及HL7标准，可以连接至PACS、HIS、RIS及激光照相机等DICOM接口的设备，具备图像传输功能
*8
提供“进”字产品整机注册证
备注：
1.
技术规格书中标注“*”号的为关键技术参数和配置，对这些关键技术参数和配置的负偏离将导致废标。
2.
其他技术规格如有5项以上负偏离将导致废标。
3.4
最大电流时间乘积≥630mAs
3.5
最短曝光时间≤1ms
3.6
人体器官程序摄影（APR）≥700种
3.7
预留计算机通信接口，可与数字系统集成
*4
悬吊支撑装置
4.1
升降钢圈式弹簧装置
4.2
3-D移动吊架自由垂直伸缩和平衡装置，手动或电磁制动
4.3
球管垂直运动≥150cm
4.4
纵向方向≥349cm，横向方向≥210cm
7.4
具备控制X线发生器、允许编辑、管理本地病人检查资料
7.5
根据不同检查部位设置默认的图像处理参数
7.6
可选择自动传图存档功能
7.7
可根据需要设置自动清盘的周期
7.8
可按胶片尺寸规格进行裁剪图像

多功能医用数字X射线摄影系统(DR)技术参数1平板探测器*1.1材料：非晶硅&碘化钝整版结构，直接生长TFT；12成像面积:433mm×355mm；13图像像素:2816X2304；14空间分辨率：⅛3.11p/mm；1.15灰阶:Λ∕D16bit;1.6冷却方式：自然冷却；1.7可单板插拔，一板多用。

2高压发生器2.1额定电压：380/400VAC；2.2摄影电压：40〜150kV,1kVstep；2.3曝光时间范围：ImS〜6300ms；2.4曝光管电流范围：IomA〜630mA；2.5mAs范围：0.5mAs〜630mAs;2.6工作频率：25kHz；2.7功率:50kW；*2.8须提供高压发生器Ro1IS认证证明文件复印件加盖公章。

3滤线栅3.1尺寸：18”*18"；3.2线对:2151∕inch;3.4物距：180cm o4曝光控制*4.IAEC自动曝光控制5束光器5.1固有滤过:1OmmA1o6摄片架5.1纵向行程：O〜1200mm；6.2开启式面板，方便探测器取放；7.3可旋转Bucky o7C型床7.1焦点到影像接受面的距离：1O〜12m；7.2床高：630÷5mm；7.3床面尺寸：2095mm×820mm,偏差±5%；7.4床面移动：纵向范围O〜840mm；7.5横向移动：O〜240mm；7.6片盒移动：纵向行程。

〜380mm；8.7球管立柱移动：纵向范围O〜1500mm；*7.8球管立柱自身回转角度：自转为+180°〜-180°且相隔90°处均能定位;床柱一体结构，最低安装环境要求，可旋转Bucky床面限位开关，防止床面倾斜;7.9加长的C形床轨道，便于特殊角度投照。

8图像采集工作站8.2保证能与现有HIS、R1S和PACS系统完全联接，正常使用；满足中文字节输入，具备DICoMWORK11ST,可自动/手动输入病人资料，已手动输入的病人资料可在WORK11ST列表中配对确认；8.3采用鼠标操作系统功能；8.4图像标记功能：注解、测量、技师编号、及检查时间标注等；8.5图像处理具有自动/半自动/手动三种方式，具有调节亮度、对比度调整、窗宽窗位调整、边缘增强等功能；8.6标准配置具有图像多频段后处理技术，可以根据各项器官部位自动后处理；8.7图像镜像、旋转功能：能提供水平和垂直图像镜像，逆时针90°/顺时针90旋转功能；8.8打印功能：标准D1COM打印通讯，可直接打印、协议打印；8.9软件支持单双板探测器控制模式；8.10软件支持DIC0M3.0MPPS功能；9.11软件支持工作清单档案汇入（EXCE1表格）；8.12软件支持影像保留不传送功能；*8.13软件支持直接进入紧急检查模式，方便急诊病人；8.14软件支持光盘刻录功能；8.15软件支持标准DICOM格式图像导入、导出功能；8.16传送后影像信息的修改、删除功能；8.17本机端影像的裁剪、遮挡功能；8.18软件支持双屏显示功能；8.19支持自动磁盘清理功能；8.21影像自动裁剪功能；8.22影像区域统计功能（计算选择区域内平均值与标准偏差值）；8.23影像区域强化对比功能（强化选择区域内的影像的对比度）；8.24标准程序化部位管理；8.25最优化快速影像预览功能（提升预览影像的速度）；9.26多账号登陆（有效管理用户的使用记录）；10.27分级授权登陆。

数字X射线成像系统（DR）技术参数及要求一、用于全身各部位、体位及角度数字化摄片检查二、主要技术参数及要求2.1 探测器2.1.1 非直射型，针状碘化铯+大尺寸单CCD探测器2.1.2 有效采集区域面积≥43cm×43cm2.1.3 像素矩阵≥3K ×3K ，成像像素≥900万像素2.1.4 动态调整范围：14bit2.1.5 最小像素尺寸≤140微米2.1.6 3野电离室自动控制系统，600种自动器官程序摄影（APR）2.1.7半导体冷却方式2.1.8自动增益校正功能2.2 X线系统2.2.1 具备普通摄影、滤线器摄影、器官程序摄影及相应的AEC控制功能2.2.2 悬吊式机架结构（包括悬吊球管架、立柱探测器架、多功能平床）2.2.4 X线球管阳极热容量≥230KHU2.2.5 X线球管焦点尺寸：0.6mm/1.2mm2.2.6 缩光器可根据检查类型设置照射野2.2.7 球管及探测器运行可近台电动式操作，球管与探测器距离及拍片参数可触摸液晶屏控制；可自动转换成卧位。

2.2.8 球管与探测器具有自动跟踪、对中、定位等同步伺服功能2.2.9 具备一键定位功能2.2.10 球管移动范围：纵向移动≥190cm；垂直移动≥120cm2.2.11探测器竖直移动：移动范围380~1700mm，移动速度：≥45mm/s2.2.12探测器旋转：电动旋转，转动范围为0°～+90°2.2.13焦点与接收器输入屏间距：平床位SID：600mm～1150mm2.2.14焦点与接收器输入屏间距：立摄位SID：600mm～1800mm2.2.15 高压发生器2.2.15.1 额定功率≥50kW2.2.15.2 KV范围：40—150KV，精度1KV2.2.15.3 自动曝光功能及手动调节功能2.2.15.4 输出电流范围：25 - 600mA2.2.16 胸片架（包含探测器）2.2.16.1 胸片架升降可电动、手动或遥控控制2.2.16.2 胸片架电动式旋转或倾斜2.2.16.3 探测器活动范围：纵向移动其中心距离地面40 - 170cm2.2.16.4 探测器倾斜角度≥90°2.2.17 滤线栅2.2.17.1 固定式滤线栅2.2.17.2 栅格比：固定滤线栅≥8：12.2.17.3 栅密度：固定滤线栅≥70线/cm2.2.18 活动式摄影床2.2.18.1床面有效范围：2380 mm×656mm；床面高度：660mm2.2.18.2平床移动：水平横向移动，移动行程100mm ；水平纵向移动，移动行程800mm2.2.18.3 材料：碳纤维2.2.18.4 承重≥200Kg，床台下配有红外床面锁止装置2.3 图像采集/处理工作站2.3.1 独立图象控制工作台,含中文图象处理软件2.3.2 具备图象采集、打印、传输、阅片功能2.3.3 病理登记功能2.3.4 100M以太网接口2.3.5 兼容HL7、HIS、RIS、PACS、各大厂商激光相机接口2.3.6 计算机配置：奔腾酷睿处理器；内存≥2G,硬盘≥80G2.3.7 WINDOWS操作系统图像工作站2.3.8 患者信息查询功能2.3.9 自动图象后期处理功能2.3.10 主机具备各种标准接口,支持各种信息的双向传输、打印、查询2.3.11 配备≥19寸液晶显示器三、设备的质量要求及技术服务标准3.1 该设备为知名品牌，拥有自主知识产权，主要零部件为同一厂家生产。

数字化
序号
项目
参数
数量
品牌型号
单价
合计
必须提供所投产品彩页
1
设备用途
双立柱式数字化医用X射线摄影系统一套，用于全身各部位的X射线摄影检查，供临床诊断
1台
2
一体化图像采集工作站
2.1显示器尺寸≥19"寸液晶
2.2CPU主频：双核2.8G及以上
2.3内存≥4G
2.4硬盘≥500G、7200、SATA
2.5网卡：双网卡1000M、100M
10.6报告管理：具备图文诊断报告编辑、存储功能，看图及编辑报告可同时进行
*10.7备份及恢复：具备CD和DVD刻录导出及导入影像功能
10.8符合国际标准DICOM3.0协议
10.9支持分屏显示
10.10多任务并行处理功能
10.11心胸比率测量功能
*10.12具备长骨暨全脊柱自动拼接功能
11
其它
11.1提供原厂配套对讲系统：包括内置麦克风、高保真音响
3.9冷却方式：自然冷却
3.10平板连接数量：支持通过局域网连接2台以上平板到一台操作工作站
3.11供电及传输方式：通过电缆连接供电及影像数据的传输
*3.12为方便切换，平板探测器重量≤3.8kg
4
X射线发生装置
4.1最大输出功率≥50kW
4.2最大输出管电压≥150kV
4.3最大输出管电流≥630mA
7
摄影平床
7.1固定式
7.2床面板尺寸≥2000×740mm
7.3床面横向移动距离≥310mm
7.4床面纵向移动距离≥735mm
7.5床面承重≥135kg
7.6进口固定式滤线栅（非与平板一体便携式）

释、各种测量、裁减、组织均衡、滤波处理、患者数据显示内容、患者数据显示调节方
式
*9.11
软件需具有各项统计功能，如：创建患者数量、删除患者/序列数量、导出患者的数量等
信息自动统计
10
图像诊断工作站
*10.1
图像诊断工作站与整机设备制造商为同一品牌且设备制造商具备提供与设备相关的影像
云技术能力
10.2
9.3
基于Win7开发的全新软件平台
*9.4
通过硬件完成图像的运算处理，使得CPU资源得到释放，极大提升设备运行速度
9.5
根据个人的视觉角度对软件UI色彩进行自定义
*9.6
系统可以通过不冋的UI色彩对设备的工作状态（待机状态、曝光状态、完成状态、故障 状态等）进行友好的提示
*9.7
智能APR联动功能
7.8
优质PUR材质活动摄影床
7.9
原装进口三视野电离室
*8
无线遥控装置
8.1
通讯模式：红外载波通讯
*8.2
功能实现：胸片架升降、旋转运动控制、限束器铅叶、光野指示灯控制、立式/卧式位复
位按键、对中、跟踪功能
9
图像米集工作站
9.1
计算机系统：Windows操作系统，内存：＞2硬盘：＞500G
9.2
图像预览显示器：＞19"LCD
支持本院医生通过客户端或WEB移动阅片形式访问该台设备的所有影像资料
10.7
支持自主组建远程医疗阅片医生团队，邀请外院优秀医生提供远程影像诊断服务
10.8
支持周边小型医疗机构通过远程预约系统建立基于该设备的资源共享机制
10.9
具备图像信息云存储，满足患者随诊和转诊即时影像调阅的需求

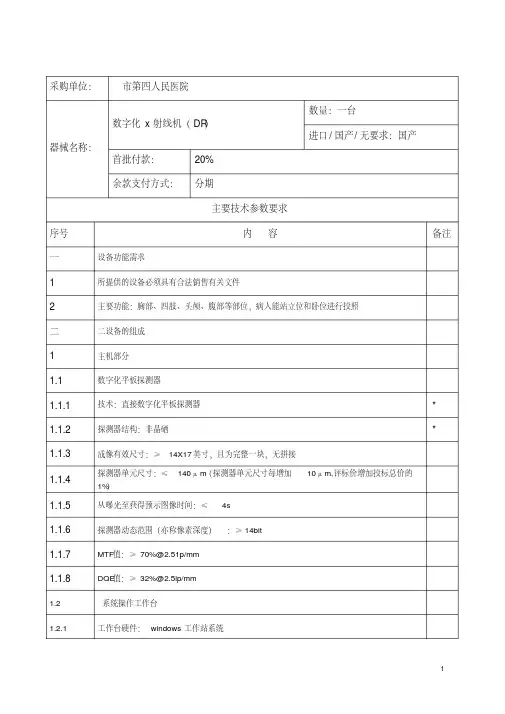

采购单位：市第四人民医院器械名称：数字化x射线机（DR）数量：一台进口/国产/无要求：国产首批付款：20%余款支付方式：分期主要技术参数要求序号内容备注一设备功能需求1 所提供的设备必须具有合法销售有关文件2 主要功能：胸部、四肢、头颅、腹部等部位，病人能站立位和卧位进行投照二二设备的组成1 主机部分1.1 数字化平板探测器1.1.1 技术：直接数字化平板探测器* 1.1.2 探测器结构：非晶硒* 1.1.3 成像有效尺寸：≥14X17英寸，且为完整一块，无拼接1.1.4 探测器单元尺寸：≤140μm（探测器单元尺寸每增加10μm,评标价增加投标总价的1%）1.1.5 从曝光至获得预示图像时间：≤4s1.1.6 探测器动态范围（亦称像素深度）：≥14bit 1.1.7 MTF值：≥70%@2.51p/mm1.1.8 DQE值：≥32%@2.5lp/mm1.2 系统操作工作台1.2.1工作台硬件：windows工作站系统1.2.2 工作台操作系统软件：windows1.2.3 主计算机：64位1.2.4内存：≥2GB1.2.5硬盘容量：≥200GB1.2.6显示器尺寸：≥18”1.2.8 病人身份及检查资料输入：键盘和RIS接口1.2.9 图像处理功能：窗宽窗位调整、灰度调整1.2.10 图像标记功能：注解、测量1.2.11 支持各项DICOM服务功能：如存储、工作单、打印等 1.2.12支持HIS/RIS连接HL－7标准1.3 X射线高压发生器1.3.1类型：高频1.3.2 功率：≥50KW1.3.3 KV范围：40KV－150KV1.3.4 最大管电流≥630mA1.3.5 最短曝光时间≤1ms1.4 X光球管1.4.1 热容量：≥300,000HU1.4.2 球管阳极：旋转阳极1.4.3 焦点尺寸：0.6mm (小焦点) /1.2mm (大焦点)1.4.4 片源距 (SID) ：最大≥180cm 最小≤100c m1.4.5 球管最大功率≥70KW1.5 病人支承床1.5.1 支承重量：≥180Kg1.5.2床运动模式:移动式拍片床*1.6悬吊式球管、立柱胸片架装置* 1.6.1 垂直方向移动范围≥150厘米1.6.2 横向移动范围≥220厘米1.6.3 纵向移动范围≥350厘米1.6.4 电动控制运动方式1.6.5 球管以垂直轴为中心转动≥360度，每隔90度定位1.6.6球管以水平轴为中心转动≥315度，每隔90度定位1.6.7Bucky中心垂直行程≥130厘米1.6.8 Bucky旋转角度大于90度1.6.9旋转方式：电动旋转1.6.10滤线栅栅比≥12:1，滤线栅密度≥103线/英寸1.6.11Bucky具有自动追踪功能二辅助部分2 打印后处理工作站2.1 工作台硬件：双核CUP 主频≥2.0G2.2 系统操作软件：Windows或Unix2.3双屏液晶显示器:图像显示器≥19英寸,文本显示器≥15英寸2.4 内存：≥2GB2.5 硬盘：≥300GB2.6 存储：DVD刻录机2.7 激光打印机2.8 10M/100M自适应快速以太网接口2.9不间断电源2.10DICOM3.0方式，无失真地获取图像。

数字化医用诊断X射线机（DR）参数数字化医用诊断X射线机（DR）参数1 设备用途说明：全身各部位立位和卧位摄影2 设备主要构成：★2.1 直接数字化平板探测器（原装进口）★2.2 X光球管（原装进口）★2.3 高频高压发生器及曝光控制系统（原装进口）★2.4 电离室：3视野AID（原装进口）2.5 滤线栅2.6 满足立、卧位检查需要的自动化机械床台系统2.7 专用图像采集/处理工作站2.8 专用诊断报告工作站3 技术参数及要求：3.1 直接数字化平板探测器★3.1.1 探测器介质：非晶硅或非晶硒3.1.2 探测器结构：整板（非拼接板）★3.1.3 探测器有效成像尺寸：≥14″×17″★3.1.4 闪烁体像素间距：≤140um★3.1.5 空间分辨率：≥3.5Lp/mm3.1.6 有效像素：≥900万3.1.7 自曝光至图像在监视器上显示的时间：≤3s 3.1.8整板感光单元保修≥3年3.1.9具备安全防碰撞装置3.2 进口X光球管3.2.1 阳极热容量：≥200KHu3.2.2 球管阳极旋转速度：≥2800转/分钟3.2.3 焦点：0.6mm/1.2mm3.2.4 阳极靶角：12度靶角3.2.5 最大管电压：≥125kV3.3 高压发生器及曝光控制系统3.3.1 进口高频高压发生器3.3.2 高频逆变频率：≥20KHZ★3.3.3 输出功率：≥50KW3.3.4 输入电源：380V 50HZ 三相电源3.3.5 输出电压：40～150KV3.3.6 最大输出电流：≥500mA3.3.7 最短曝光时间：≤1m s3.3.8 最大mAs：≥500mAs3.3.9 摄影方式应包括：普通摄影，滤线器摄影，器官程序摄影(APR)，电离室自动曝光摄影(AEC)3.3.10 应具备隔室控制台单独操作曝光3.3.11 控制台有曝光参数单元化菜单可供选择3.3.12 具有中文故障状态显示功能3.4 摄影床台系统3.4.1 采用多功能浮动床台，能满足各部位投照摄影临床需求3.4.2 患者床运动范围：床面移动纵向行程≥±350mm，横向移动≥±100mm。

数字化医用X线摄影系统（DR）招标参数EXC-60A型多导联同步动态心电分析系统一：技术参数●采集盒存储：数字U盘存储●记录方式：12导联同步连续●导联数： 12导联●记录时间: ≥24小时●使用电源：一节五号电池●放大器频响范围：0.5-100HZ●输入阻抗≥2.5MΩ。

●回路电流≤0.1μA。

●灵敏度控制： 10mm/mV，误差为±5%。

●噪声电平≤15μV p-p。

●共模抑制比：≥60dB。

●幅度频率特性：以10Hz为基准，应（0.5～75Hz）＋0.4db-3.0dB。

●低频特性：时间常数应≥3.2s。

●基线的漂移：≤1mm。

●温度漂移：在5℃～40℃温度范围内，基线漂移平均≤0.5mm/℃。

二：功能特点●病案管理上采用视频图片区分，同名等病人信息不再混淆●软件采用彩色化处理，心电波形等均可自定义。

使之完全符合医生的色彩习惯●精美小巧的记录盒采用U盘式介质存储数据使其具备超强的抗干扰、抗震能力●高保真ECG采样与数据记录，为诊断提供真实数据●高品质、高屏蔽抗干扰导联线，采用防弹航空材料，经久耐用●记录盒重量:35克尺寸：68*49*17单位：mm)●灵活的分析通道选择功能，可选任意通道为主分析通道●基于多导斜率叠加（MCSSTM）和树型多层分类（TMCATM）的心律失常自动分析，可以大大减少医师的工作量。

●软件自动分析速度快仅需1分钟●具有动态、智能的模板分类并具有多模板引领功能，具有模板编辑功能，支持模板合并和拆分，方便医生进行更好的归类。

让心电独具特色●模板图形显示一次可显示100个和实时放大●12导及单导可以随时互切换●具有完善的分析功能，ST-T分析，心率变异分析，QT离散度分析，心肌缺血总负荷分析起搏分析，叠加分析等。

●快速的心电回放功能，可以定位到任意时段的心电●支持包括中文、英文、法文、德文、西班牙文、俄文、意大利文、葡萄牙文、匈牙利文、波兰文等十种语言。

DR技术参数及要求一、设备名称：数字化X线平板摄影系统。

二、数量：一台。

三、设备要求及用途：进口品牌，适用于临床数字化摄影，能够满足胸部、四肢、头颅、腹部及等部位进行立位、卧位、侧卧位以及特殊体位的X线检查。

四、主要技术参数及要求：1、平板探测器1.1探测器类型：非晶硅整板探测器，非拼接结构。

1.2探测器成像面积：≥41×41cm。

1.3采集像素矩阵：≥3072×3072，有效采集像素≥850万。

1.4极限空间分辨率：≥3.5LP/mm。

1.5图像输出灰阶：≥14bits。

1.6 X射线量子探测效率（DQE）≥60% （RQA5 ,1uGy）。

1.7冷却方式：半导体冷却、自然风冷却或风冷。

2、主机原厂生产高频高压发生器2.1最大输出功率：≥50KW。

2.2最大输出电压：150KV。

2.3逆变频率：≥50kHz。

2.4最大毫安量：≥750mA。

2.5最短曝光容积率：≤1.0mAs。

3、落地式电动多功能机架3.1满足立位胸片、俯卧位、腰椎正侧位以及其他复杂体位的拍片需要。

3.2平衡臂垂直电动升降范围：≥125cm。

3.3 SID电动控制，SID范围：1000—1800mm。

3.4臂旋转范围：-30°— +120°。

°。

+30—°-30探测器电动旋转范围：3.5．3.6具备一键定位功能。

3.7 X线球管和探测器可以旋转以满足特殊角度摄影的需要。

3.8具备彩色显示触摸操作中文界面，具有显示、调整X射线摄影条件；焦点选择；机架位置状态显示；控制机架运动等功能。

3.9 具备机架非接触式（如红外线）自动防碰撞系统。

4、X线球管4.1双焦点：焦点规格≤0.6mm/1.2mm。

4.2焦点最大功率：≥20/60KW。

4.3阳极热容量：≥300kHU。

4.4阳极转速：≥7000转/min。

4.5球管最高管电压：150KV。

4.6最大管电流：≥630mA。

5、滤线栅及限束器5.1具备可更换滤线栅装置，用户可根据需求快速更换滤线栅。

DR设备参数范文DR (Digital Radiography) 设备是医学领域使用的先进的数字化射线成像设备。

它以数字方式记录和存储图像，取代了传统的胶片成像技术。

DR设备参数对于设备的性能和图像质量有重要影响，下面将介绍一些主要的DR设备参数。

1. 分辨率：DR设备的分辨率决定了图像的清晰度和细节程度。

分辨率通常以线对线对数模式（LP/mm）或点对点对数模式（LP/mm）来表示。

较高的分辨率可提供更清晰的图像，有助于医生准确诊断。

2.像素大小：像素是DR设备感应器上图像的最小单元。

像素大小决定了图像的空间分辨率。

较小的像素大小可提供更高的空间分辨率，但也会增加图像的噪声水平。

3.灵敏度：DR设备的灵敏度指的是它对射线的敏感程度。

较高的灵敏度可减少使用的射线剂量，同时获得清晰的图像。

4.动态范围：动态范围是DR设备可以捕捉的亮度级别的范围。

较高的动态范围可以同时显示较暗和较亮区域的细节，从而提高图像的对比度和质量。

5.曝光时间：曝光时间是指射线照射物体的时间长度。

合适的曝光时间可以确保图像的亮度合适，同时避免过度曝光或曝光不足。

6.声音：DR设备在工作时会发出噪音，噪音水平的高低影响到患者和医护人员的舒适度。

较低的噪音水平可以提供更好的患者体验。

7.关键处理：DR设备通常会应用一些关键处理技术，如图像平滑、噪声滤波和边缘增强等。

这些处理技术可以增加图像的对比度和清晰度。

8.连接性：DR设备通常需要与其他设备（如计算机、影像存储和通信系统）进行连接，以便传输、存储和分享图像数据。

设备的连接性对于设备的功能和效率至关重要。

9.射线剂量：DR设备需要使用射线来成像，而射线剂量是指每次成像时患者接受的辐射剂量。

较低的射线剂量可以减少辐射对患者的潜在危害。

10.二次重处理：DR设备通常具有二次重处理功能，即在图像采集后重新处理图像以改善其质量。

二次重处理可以纠正曝光不良、对比度低等问题，从而提高图像的可读性和准确性。

（二）超声诊断系统（1套）技术规格要求1、设备要求及用途：全身应用高端彩色多普勒超声诊断系统为2016年以后投放市场最新机型，以首次注册证时间为准。

主要用于：腹部、产科、妇科、心脏、小器官、泌尿、血管、儿科、经颅、急诊等全身应用。

2、显示器：≥18寸超高分辨率彩色液晶显示器。

显示器支架臂可自由旋转，全方位可调；监视器可通过触摸屏调节并控制背光夜景系统的亮度。

*3、配置≥10英寸高分辨率彩色多点触摸控制屏。

*4、系统发射与接收通道数≥ 114000；动态范围≥245db。

5、操作面板可升降、左右旋转（提供证明图片并加盖厂家公章）。

*6、探头：主机标配≥4个已激活可互换通用探头接口,探头标准配置三个（规格任选）。

7、四维探头（选配）8、探头规格：*8.1腹部电子凸阵：超声频率：1-8MHZ。

（附图）8.2小器官高频：超声频率：5－13MHZ。

*8.3阴道/直肠两用探头：超声频率：3－9MHZ，扫描角度≥189度(选配)。

（附图）8.4主机支持曲棍球高频探头和穿刺探头（提供彩页证明）8.5性能：超宽频带变频探头，探头在二维中心频率≥5种，谐波中心频率≥5种；多普勒频率可最大选择≥3种；中心频率的变频在屏幕上可视可调。

8.6类型：电子相控阵，电子凸阵，电子线阵。

8.7探头频率工作范围：1-18Mhz。

8.8阵元：线阵探头有效阵元数≥256阵元；凸阵探头有效阵元数≥256阵元。

8.9 B/D兼用：相控阵B/PWD及B/CWD；线阵：B/PWD；凸阵：B/PWD。

9、全数字化超声平台，全数字多路波束形成器，具备动态可变孔径，A/D≥16bit。

10、二维灰阶成像单元及M型显像单元。

11、彩色多普勒血流成像。

12、频谱多普勒（脉冲波及连续波）显示及分析单元。

13、实时自动多普勒包络测量功能。

（ADM）*14、原始数据采集、存储功能，影像冻结或（和）存储后，均可实现影像再优化、测量、报告及存储功能。

（选配）15、二维图像储存后可进行包括灰阶、增益、伪彩、对比度、TGC、动态范围等多种参数调节。

6.7球管绕横臂旋转范围±180°
7
摄影平床
7.1固定式
7.2床面板尺寸≥2000×740mm
7.3床面横向移动距离≥310mm
7.4床面纵向移动距离≥735mm
7.5床面承重≥135kg
7.6进口固定式滤线栅（非与平板一体便携式）
7.7滤线栅尺寸：18×18英寸；栅比8：1；栅密40L/cm；
8
立式摄影架
6
球管支撑装置（立柱式结构）
*6.1卧位摄影时，球管和床下成像部分具备自动对中功能
*6.2球管立柱采用侧立式导轨，与摄影床一体化，节省空间
6.3球管操作面板可通过重力平衡系统显示旋转角度
6.4立柱沿地轨水平运动范围≥1300mm
6.5球管沿立柱垂直运动范围≥1250mm
6.6球管绕立柱旋转范围±180°
10.6报告管理：具备图文诊断报告编辑、存储功能，看图及编辑报告可同时进行
*10.7备份及恢复：具备CD和DVD刻录导出及导入影像功能
10.8符合国际标准DICOM3.0协议
10.9支持分屏显示
10.10多任务并行处理功能
10.11心胸比率测量功能
*10.12具备长骨暨全脊柱自动拼接功能
11
其它
11.1提供原厂配套对讲系统：包括内置麦克风、高保真音响
11.2要求整机具备一键式开、关机功能
11.3具备标准普通话或地方方言语音自动提示功能
*11.4为保证设备的系统可靠性、维护及时性及软件可持续升级，平板探测器、高压发生器装置、软件系统均为生产厂商原厂生产。
总合计（பைடு நூலகம்小写）：
10.2患者登记：包含本地登记、Worklist网络检索、支持条码扫描
*10.3影像采集：在软件界面中可设置高压参数
