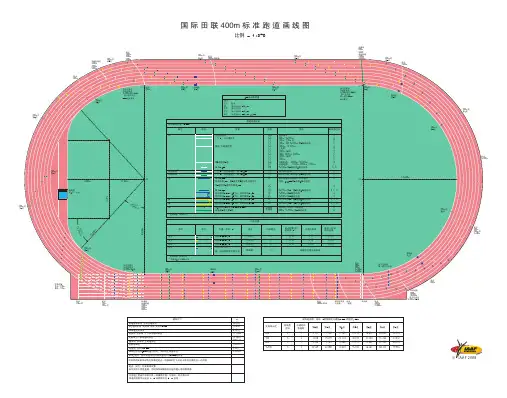

国际田联400m标准跑道画线图-36.5

标准400米田径场跑道各起点分步汇总弯道内圆弧半径：36.50米各直道长度：84.39米山东尚然体育设施有限责任公司编制：庞晓标准400米田径场跑道各起点分布汇总一、田径场跑道建设细则：1、每条直道部分长度：84.39米；2、弯道的建设半径（包括跑道内突沿）：36.50米；3、弯道的建设长度（半圆）：114.668米；4、第一分道的测量线半径：36.80米；5、沿着测量线的弯道长度（半圆）：115.61061米；6、沿着测量线的跑道长度：400.00米；7、建造线上的跑道长度：398.12米；8、分道宽（包括外侧跑道线）：1.22米；9、水池在400米跑道内侧的障碍赛一圈：396.084米；10、除了第1分道（30厘米处），所有分道都从内侧分道线边缘外20厘米处丈量；11、采用丈量尺只在只道上丈量，标出起跑、接力和栏架的位置；根据弧线部分对应的圆心角，用经纬仪丈量弯道、标出起跑、接力、栏位。

二、各起跑、接力、栏位在跑道中的位置：1、200米跑各起点分布：（白色）2、400米跑各起点分布：（白色）注：St 400米=4*100米起跑线。

3、800米跑各起点分布：（白绿）4、4*100米接力第2棒预跑线各起点分布：（红绿）6、4*100米接力第2棒中点线各起点分布：（白色）8、4*100米接力第3棒预跑线各起点分布：（红色）10、4*100米接力第3棒前沿线各起点分布：（黄色）12、4*100米接力第4棒后沿线各起点分布：（绿黄）14、4*100米接力第4棒前沿线各起点分布：（黄色）15、4*400米各起点分布：（白蓝）16、4*400米接力第2棒后沿线各起点分布：（蓝色）17、4*400米接力第2棒前沿线各起点分布：（蓝色）18、400米栏第1栏各起点分布：（绿色）400米栏第2栏各起点分布与4*100米接力第2棒预跑线一致。

20、400米栏第4栏各起点分布：（绿色）22、400米栏第6栏各起点分布：（绿色）400米栏第8栏各起点分布与4*100米接力跑第4棒后沿线一致。

米标准跑道平面图集团企业公司编码：（LL3698-KKI1269-TM2483-LUI12689-ITT289-400米跑道标准平面图规格场地规格尺寸：（1）塑胶跑道：按田径比赛规则标准场地跑道全长不少于400m，8条道宽为9.76m，每道宽为1.22m。

★400米标准塑胶跑道，半径是36.5米，竞赛跑道宽度为1.22米，跑道纵向坡度不得大于1‰；横向坡度（即是外道向内道倾斜度）为0.8%（不得大于1%）。

一般来讲，通常说的跑道是指各级各类学校及专业体育场内的田径场跑道，有标准跑道和非标准之分，标准跑道是指周长为400米，半径为36.5米（另外还有36米和37.898米两种），非标准跑道是指根据操场用地面积形状和大小，适当地调整操场的半径和周长，常见的有周长为200米、300米等。

跑道通常分为6-8条分道（国际性大赛设第9道），分道宽l.22m（或1.25m），含5cm宽的分道线。

标准田径场为半圆式400m跑道。

内弯道半径为36m时，两弯道长228.08m，两直道长171.92m、内海道半径为37.898m时，两弯道长240m，两直道长160m。

跑道内侧边缘筑"突沿"，宽度不小于5cm，高度5.0一6.5cm，若不筑突沿，则应画5cm宽的标志线。

??非标准田径场通常为半圆式300m、250m、200m跑道，也有周长为400m非半圆式的。

半圆式300m跑道：内弯道半径为26.76m时，两弯道长170m，两直道长130m；内弯道半径为28.35m时，两弯道长180m，两直道长120m。

半圆式250m跑道：内弯道半径为21.98m时，两弯道长140m，两直道长110m；内弯道半径为25.16m时，两弯道长160m，两直道长90m。

半圆式200m跑道：内弯道半径18.799m，两弯道长120m，两直道长80m。

第一分道长度计算，以内突沿外缘外延30cm为准。

?全长400米，是指最内圈跑道的长度，包括两条直道和两条弯道，两条弯道就是一个整圆，现最内圈的半径为36米，即两条弯道周长为2×xxx×36＝226.08米，两条直道相等，直道长度＝（400－226.08）/2=86.96米。

200米跑道平面图和300米、400米塑胶跑道标准图纸1、200米(贰佰米)跑道：弯道半径16.7米，直道段长46.8米，共4道，分道宽最小为1．22米，最大为1.25米，分道线宽5厘米，所有分道宽应相同。

2、300米(叁百米)标准跑道：非标准300米田径场画法，田径场周长300m半圆式田径场的半径为22到29m。

（2）直道长=141-2×（26+7.32+3.49）=67.38（m）（3）弯道总长=2×3.1416×26.30=165.24（一）主要参数（1）面积这种田径场需地面积为141m×70m，有6条分道，分道宽1.22m，每边留有3m余地。

（m）（4）周长=165.24+2×67.23（调整后直道长）=300（m）（二）径赛各项目的起终点、接力区的画法（图1）（1）终点设在第一分界线上。

（2）100m起点在第四分界线向后32.62m处。

（3）100m跨栏跑起点同100m起点；各栏位根据栏间距直接在直道上丈量确定。

（4）110m跨栏跑起点同100m起点；终点在第一分界线前10m处，各栏位根据栏间距在直道上直接丈量确定。

（5）200m 起点在第二分界线向前的直道上。

第一分道起点在第二分界线前17.38m处。

各分道的前伸数是一个弯道的前伸数。

各分道的前伸数与标准400m半圆式田径场200m跑的各分道前伸数相同（图2）。

（6）男、女200m跨栏跑起点同200m跑的起点。

（7）400m跑起点，第一分道起点在100m起点，以后各分道起点呈阶梯形，各分道都要减去两个弯道的前伸数。

其前伸数与标准田径场的400m跑的前伸数相同。

（8）800m跑的起点在该场地200m直道起点附近，有分道起跑和不分道起跑两种。

分道起跑的起点，第一分道起点在200m起点，其余各分道要在200m起点的前伸数上再加一个切入差，再在第四分界线前画一条抢道标志线。

不分道起跑的起点线是一条弧线。

400米跑道标准平面图标准塑胶跑道规格场地规格尺寸：（1）塑胶跑道：按田径比赛规则标准场地跑道全长不少于400m， 8条道宽为9.76m，每道宽为1.22m。

★400米标准塑胶跑道，半径是36.5米，竞赛跑道宽度为1.22米，跑道纵向坡度不得大于1‰；横向坡度（即是外道向内道倾斜度）为0.8%（不得大于1%）。

一般来讲，通常说的跑道是指各级各类学校及专业体育场内的田径场跑道，有标准跑道和非标准之分，标准跑道是指周长为400米，半径为36.5米（另外还有36米和37.898米两种），非标准跑道是指根据操场用地面积形状和大小，适当地调整操场的半径和周长，常见的有周长为200米、300米等。

跑道通常分为6-8条分道（国际性大赛设第9道），分道宽l.22m（或1.25m），含5cm宽的分道线。

标准田径场为半圆式400m跑道。

内弯道半径为36m时，两弯道长228.08m，两直道长171.92m、内海道半径为37.898m时，两弯道长240m，两直道长160m。

跑道内侧边缘筑"突沿"，宽度不小于5cm，高度5.0一6.5cm，若不筑突沿，则应画5cm宽的标志线。

非标准田径场通常为半圆式300m、250m、200m跑道，也有周长为400m非半圆式的。

半圆式300m跑道：内弯道半径为26.76m时，两弯道长170m，两直道长130m；内弯道半径为28.35m时，两弯道长180m，两直道长120m。

半圆式250m跑道：内弯道半径为21.98m时，两弯道长140m，两直道长110m；内弯道半径为25.16m时，两弯道长160m，两直道长90m。

半圆式200m跑道：内弯道半径18.799m，两弯道长120m，两直道长80m。

第一分道长度计算，以内突沿外缘外延30cm为准。

标准跑道全长400米，是指最内圈跑道的长度，包括两条直道和两条弯道，两条弯道就是一个整圆，现最内圈的半径为36米，即两条弯道周长为2×xxx×36＝226.08米，两条直道相等，直道长度＝（400－226.08）/2=86.96米。

400米跑道标准平面图标准塑胶跑道规格场地规格尺寸：（1）塑胶跑道：按田径比赛规则标准场地跑道全长不少于400m， 8条道宽为9.76m，每道宽为1.22m。

★400米标准塑胶跑道，半径是36.5米，竞赛跑道宽度为1.22米，跑道纵向坡度不得大于1‰；横向坡度（即是外道向内道倾斜度）为0.8%（不得大于1%）。

一般来讲，通常说的跑道是指各级各类学校及专业体育场内的田径场跑道，有标准跑道和非标准之分，标准跑道是指周长为400米，半径为36.5米（另外还有36米和37.898米两种），非标准跑道是指根据操场用地面积形状和大小，适当地调整操场的半径和周长，常见的有周长为200米、300米等。

跑道通常分为6-8条分道（国际性大赛设第9道），分道宽l.22m（或1.25m），含5cm宽的分道线。

标准田径场为半圆式400m跑道。

内弯道半径为36m时，两弯道长228.08m，两直道长171.92m、内海道半径为37.898m时，两弯道长240m，两直道长160m。

跑道内侧边缘筑"突沿"，宽度不小于5cm，高度5.0一6.5cm，若不筑突沿，则应画5cm宽的标志线。

非标准田径场通常为半圆式300m、250m、200m跑道，也有周长为400m非半圆式的。

半圆式300m跑道：内弯道半径为26.76m时，两弯道长170m，两直道长130m；内弯道半径为28.35m时，两弯道长180m，两直道长120m。

半圆式250m跑道：内弯道半径为21.98m时，两弯道长140m，两直道长110m；内弯道半径为25.16m时，两弯道长160m，两直道长90m。

半圆式200m跑道：内弯道半径18.799m，两弯道长120m，两直道长80m。

第一分道长度计算，以内突沿外缘外延30cm为准。

标准跑道全长400米，是指最内圈跑道的长度，包括两条直道和两条弯道，两条弯道就是一个整圆，现最内圈的半径为36米，即两条弯道周长为2×xxx×36＝226.08米，两条直道相等，直道长度＝（400－226.08）/2=86.96米。

400米跑道标准平面图标准塑胶跑道规格场地规格尺寸：（1）塑胶跑道：按田径比赛规则标准场地跑道全长不少于400m， 8条道宽为9.76m，每道宽为1.22m。

★400米标准塑胶跑道，半径是36.5米，竞赛跑道宽度为1.22米，跑道纵向坡度不得大于1‰；横向坡度（即是外道向内道倾斜度）为0.8%（不得大于1%）。

一般来讲，通常说的跑道是指各级各类学校及专业体育场内的田径场跑道，有标准跑道和非标准之分，标准跑道是指周长为400米，半径为36.5米（另外还有36米和37.898米两种），非标准跑道是指根据操场用地面积形状和大小，适当地调整操场的半径和周长，常见的有周长为200米、300米等。

跑道通常分为6-8条分道（国际性大赛设第9道），分道宽l.22m（或1.25m），含5cm宽的分道线。

标准田径场为半圆式400m跑道。

内弯道半径为36m时，两弯道长228.08m，两直道长171.92m、内海道半径为37.898m时，两弯道长240m，两直道长160m。

跑道内侧边缘筑"突沿"，宽度不小于5cm，高度5.0一6.5cm，若不筑突沿，则应画5cm宽的标志线。

非标准田径场通常为半圆式300m、250m、200m跑道，也有周长为400m非半圆式的。

半圆式300m跑道：内弯道半径为26.76m时，两弯道长170m，两直道长130m；内弯道半径为28.35m 时，两弯道长180m，两直道长120m。

半圆式250m跑道：内弯道半径为21.98m时，两弯道长140m，两直道长110m；内弯道半径为25.16m时，两弯道长160m，两直道长90m。

半圆式200m跑道：内弯道半径18.799m，两弯道长120m，两直道长80m。

第一分道长度计算，以内突沿外缘外延30cm为准。

标准跑道全长400米，是指最内圈跑道的长度，包括两条直道和两条弯道，两条弯道就是一个整圆，现最内圈的半径为36米，即两条弯道周长为2×xxx×36＝226.08米，两条直道相等，直道长度＝（400－226.08）/2=86.96米。

专业知识--整理分享 00米标准田径场的最新画线
(2013-10-17 19:48:57)
转载▼
分类： 体育知识
一、终点（第一曲直段）
二、 常规起跑线
在终点线（第1曲直段）前后有2000米、10000米、1英里（我国一般不设置此项目）、2000米障碍赛跑的弧形起跑线(见图三)。

在第2曲直段后有1500米的弧形起跑线（见图四）。

在第3曲直段前后有1000米、3000米、5000米、3000米障碍赛跑的弧形起跑线（见图五)
专业知识--整理分享
专业知识--整理分享
专业知识--整理分享
专业知识--整理分享 三、4×100
米接力区前沿的箭头整个箭头的长度为1.10m
，箭头的钩向后，黄色
专业知识--整理分享
专业知识--整理分享
四、4×400米第1接力区前沿的箭头没有规定尺寸，只是规定了整个箭头的长度为0.80m，箭头的钩向后，
蓝色。

专业知识--整理分享
专业知识--整理分享
在《田径场地设施标准手册2008》版的“国际田联400米标准跑道画线图” （图2.2.1.6a）中，规定了4×400米第2、3接力区后沿置于终点线后10.00m处，各分道的正中，长为0.80m，宽为0.05m,蓝色，除第1分道
外，均无箭头。

五、分组起跑线
专业知识--整理分享
六、抢道线
专业知识--整理分享
专业知识--整理分享。

米标准跑道平面图————————————————————————————————作者：————————————————————————————————日期:400米跑道标准平面图标准塑胶跑道规格场地规格尺寸：（1）塑胶跑道：按田径比赛规则标准场地跑道全长不少于400m， 8条道宽为9.76m，每道宽为1.22m。

★400米标准塑胶跑道，半径是36.5米，竞赛跑道宽度为1.22米，跑道纵向坡度不得大于1‰；横向坡度（即是外道向内道倾斜度）为0.8%（不得大于1%）。

一般来讲，通常说的跑道是指各级各类学校及专业体育场内的田径场跑道，有标准跑道和非标准之分，标准跑道是指周长为400米，半径为36.5米（另外还有36米和37.898米两种），非标准跑道是指根据操场用地面积形状和大小，适当地调整操场的半径和周长，常见的有周长为200米、300米等。

跑道通常分为6-8条分道（国际性大赛设第9道），分道宽l.22m（或1.25m），含5cm宽的分道线。

标准田径场为半圆式400m跑道。

内弯道半径为36m时，两弯道长228.08m，两直道长171.92m、内海道半径为37.898m时，两弯道长240m，两直道长160m。

跑道内侧边缘筑"突沿"，宽度不小于5cm，高度5.0一6.5cm，若不筑突沿，则应画5cm宽的标志线。

非标准田径场通常为半圆式300m、250m、200m跑道，也有周长为400m非半圆式的。

半圆式300m跑道：内弯道半径为26.76m时，两弯道长170m，两直道长130m；内弯道半径为28.35m时，两弯道长180m，两直道长120m。

半圆式250m跑道：内弯道半径为21.98m时，两弯道长140m，两直道长110m；内弯道半径为25.16m时，两弯道长160m，两直道长90m。

半圆式200m跑道：内弯道半径18.799m，两弯道长120m，两直道长80m。

第一分道长度计算，以内突沿外缘外延30cm为准。

200 米跑道平面图和 300 米、 400 米塑胶跑道标准图纸1、 200 米 ( 贰佰米 ) 跑道：弯道半径米，直道段长米，共 4 道，分道宽最小为1．22 米，最大为米，分道线宽 5 厘米，所有分道宽应同样。

2、 300 米 ( 叁百米 ) 标准跑道：非标准 300 米田径场画法，田径场周长300m半圆式田径场的半径为22 到 29m。

（一）主要参数（1）面积这种田径场需地面积为141m×70m，有 6 条分道，分道宽，每边留有3m余地。

（ 2）直道长=141- 2×（ 26++）=（ m）（ 3）弯道总长 =2××=（m）（ 4）周长 =+2×（调整后直道长）=300（ m）（二）径赛各项目的起终点、接力区的画法（图1）（ 1）终点设在第一分界线上。

（2）100m起点在第四分界线向后处。

（3）100m 跨栏跑起点同100m起点；各栏位依照栏间距直接在直道上丈量确定。

（4） 110m跨栏跑起点同100m起点；终点在第一分界线前10m处，各栏位依照栏间距在直道上直接丈量确定。

（5）200m起点在第二分界线向前的直道上。

第一分道起点在第二分界线前处。

各分道的前伸数是一个弯道的前伸数。

各分道的前伸数与标准400m半圆式田径场200m跑的各分道前伸数同样（图2）。

（ 6）男、女200m跨栏跑起点同200m跑的起点。

（7） 400m 跑起点，第一分道起点在100m起点，今后各分道400m跑的前伸数同样。

（8）800m跑的起点在该场所200m直道起点周边，起点呈阶梯形，各分道都要减去两个弯道的前伸数。

其前伸数与标准田径场的有分道起跑和不分道起跑两种。

分道起跑的起点，第一分道起点在200m起点，其他各分道要在200m起点的前伸数上再加一个切入差，再在第四分界线前画一条抢道标志线。

不分道起跑的起点线是一条弧线。

其弧形圆心在第三分界线上离跑道内沿30cm处，以50m为半径，向外画弧交跑道外沿内侧即是，全程跑两圈再加上200m。

200米跑道平面图和300米、400米塑胶跑道标准图纸1、200米(贰佰米)跑道：弯道半径16.7米，直道段长46.8米，共4道，分道宽最小为1．22米，最大为1.25米，分道线宽5厘米，所有分道宽应相同。

2、300米(叁百米)标准跑道：非标准300米田径场画法，田径场周长300m半圆式田径场的半径为22到29m。

（2）直道长=141-2×（26+7.32+3.49）=67.38（m）（3）弯道总长=2×3.1416×26.30=165.24（一）主要参数（1）面积这种田径场需地面积为141m×70m，有6条分道，分道宽1.22m，每边留有3m余地。

（m）（4）周长=165.24+2×67.23（调整后直道长）=300（m）（二）径赛各项目的起终点、接力区的画法（图1）（1）终点设在第一分界线上。

（2）100m起点在第四分界线向后32.62m处。

（3）100m跨栏跑起点同100m起点；各栏位根据栏间距直接在直道上丈量确定。

（4）110m跨栏跑起点同100m起点；终点在第一分界线前10m处，各栏位根据栏间距在直道上直接丈量确定。

（5）200m 起点在第二分界线向前的直道上。

第一分道起点在第二分界线前17.38m处。

各分道的前伸数是一个弯道的前伸数。

各分道的前伸数与标准400m半圆式田径场200m跑的各分道前伸数相同（图2）。

（6）男、女200m跨栏跑起点同200m跑的起点。

（7）400m跑起点，第一分道起点在100m起点，以后各分道起点呈阶梯形，各分道都要减去两个弯道的前伸数。

其前伸数与标准田径场的400m跑的前伸数相同。

（8）800m跑的起点在该场地200m直道起点附近，有分道起跑和不分道起跑两种。

分道起跑的起点，第一分道起点在200m起点，其余各分道要在200m起点的前伸数上再加一个切入差，再在第四分界线前画一条抢道标志线。

不分道起跑的起点线是一条弧线。

米标准跑道平面图HUA system office room 【HUA16H-TTMS2A-HUAS8Q8-HUAH1688】400米跑道标准平面图标准塑胶跑道规格场地规格尺寸：（1）塑胶跑道：按田径比赛规则标准场地跑道全长不少于400m， 8条道宽为9.76m，每道宽为1.22m。

★400米标准塑胶跑道，半径是36.5米，竞赛跑道宽度为1.22米，跑道纵向坡度不得大于1‰；横向坡度（即是外道向内道倾斜度）为0.8%（不得大于1%）。

一般来讲，通常说的跑道是指各级各类学校及专业体育场内的田径场跑道，有标准跑道和非标准之分，标准跑道是指周长为400米，半径为36.5米（另外还有36米和37.898米两种），非标准跑道是指根据操场用地面积形状和大小，适当地调整操场的半径和周长，常见的有周长为200米、300米等。

跑道通常分为6-8条分道（国际性大赛设第9道），分道宽l.22m（或1.25m），含5cm宽的分道线。

标准田径场为半圆式400m跑道。

内弯道半径为36m时，两弯道长228.08m，两直道长171.92m、内海道半径为37.898m时，两弯道长240m，两直道长160m。

跑道内侧边缘筑"突沿"，宽度不小于5cm，高度5.0一6.5cm，若不筑突沿，则应画5cm宽的标志线。

?? 非标准田径场通常为半圆式300m、250m、200m跑道，也有周长为400m非半圆式的。

半圆式300m跑道：内弯道半径为26.76m时，两弯道长170m，两直道长130m；内弯道半径为28.35m时，两弯道长180m，两直道长120m。

半圆式250m跑道：内弯道半径为21.98m时，两弯道长140m，两直道长110m；内弯道半径为25.16m时，两弯道长160m，两直道长90m。

半圆式200m跑道：内弯道半径18.799m，两弯道长120m，两直道长80m。

第一分道长度计算，以内突沿外缘外延30cm为准。

米标准跑道平面图集团标准化小组：[VVOPPT-JOPP28-JPPTL98-LOPPNN]400米跑道标准平面图规格场地规格尺寸：（1）塑胶跑道：按田径比赛规则标准场地跑道全长不少于400m，8条道宽为9.76m，每道宽为1.22m。

★400米标准塑胶跑道，半径是36.5米，竞赛跑道宽度为1.22米，跑道纵向坡度不得大于1‰；横向坡度（即是外道向内道倾斜度）为0.8%（不得大于1%）。

一般来讲，通常说的跑道是指各级各类学校及专业体育场内的田径场跑道，有标准跑道和非标准之分，标准跑道是指周长为400米，半径为36.5米（另外还有36米和37.898米两种），非标准跑道是指根据操场用地面积形状和大小，适当地调整操场的半径和周长，常见的有周长为200米、300米等。

跑道通常分为6-8条分道（国际性大赛设第9道），分道宽l.22m（或1.25m），含5cm宽的分道线。

标准田径场为半圆式400m跑道。

内弯道半径为36m时，两弯道长228.08m，两直道长171.92m、内海道半径为37.898m时，两弯道长240m，两直道长160m。

跑道内侧边缘筑"突沿"，宽度不小于5cm，高度5.0一6.5cm，若不筑突沿，则应画5cm宽的标志线。

?非标准田径场通常为半圆式300m、250m、200m跑道，也有周长为400m非半圆式的。

半圆式300m跑道：内弯道半径为26.76m时，两弯道长170m，两直道长130m；内弯道半径为28.35m时，两弯道长180m，两直道长120m。

半圆式250m跑道：内弯道半径为21.98m时，两弯道长140m，两直道长110m；内弯道半径为25.16m时，两弯道长160m，两直道长90m。

半圆式200m跑道：内弯道半径18.799m，两弯道长120m，两直道长80m。

第一分道长度计算，以内突沿外缘外延30cm为准。

全长400米，是指最内圈跑道的长度，包括两条直道和两条弯道，两条弯道就是一个整圆，现最内圈的半径为36米，即两条弯道周长为2×xxx×36＝226.08米，两条直道相等，直道长度＝（400－226.08）/2=86.96米。
