分布式光伏发电0.4千伏并网正确接线技术应用1. 引言1.1 分布式光伏发电概述分布式光伏发电是指将光伏发电系统分布在建筑屋顶、地面、水面等多个点位，通过多个小规模的光伏发电系统联合发电，实现对电网进行接入。
分布式光伏发电在近年来得到了广泛的应用，其优势包括利用分散的资源、减少输电损耗、提高电力供应可靠性等。
随着可再生能源的重要性日益凸显，分布式光伏发电逐渐成为能源领域的重要发展方向。
分布式光伏发电系统由光伏组件、逆变器、电网连接箱、支架等组成，通过各个组件之间的连接和运行，将太阳能转化为电能，并通过逆变器将直流电转换为交流电，最终实现与电网的连接和并网发电。
分布式光伏发电系统不仅可以为用户提供清洁的电能，还可以将多余的电能反馈到电网中，实现能源的共享和互补。
1.2 并网接线技术的重要性并网接线技术是分布式光伏发电系统中一个至关重要的环节。
合理的并网接线设计和施工能有效提高系统的电能利用率，减少能源损失，保障系统的安全稳定运行。
在分布式光伏发电系统中，通过合理的并网接线技术，可以实现光伏组件间的电能互通，将多个发电系统并联到电网中，最大限度地提高发电效率。
并网接线技术的质量和可靠性也直接影响到系统的安全性和稳定性。
在实际操作中，选用适合的接线方式和原则对于保障系统的正常运行非常重要。
合理布置接线线路，避免线路过长过热；选用合适规格的电缆和连接器，确保电气连接牢固可靠；严格按照标准和规范进行施工，避免因人为原因导致的安全隐患等都是并网接线技术的重要内容。
在分布式光伏发电系统中，正确的并网接线技术可以提高系统的性能和效率，保障系统的安全运行，降低系统的运营成本，为光伏发电行业的可持续发展提供有力支撑。
2. 正文2.1 0.4千伏并网接线技术介绍0.4千伏并网接线技术是指将分布式光伏发电系统中的电能通过0.4千伏电缆接入电网，实现与电网的互联互通。
这项技术的重要性在于可以将分布式光伏发电系统产生的电能有效地输送到电网中，实现可再生能源的大规模利用。

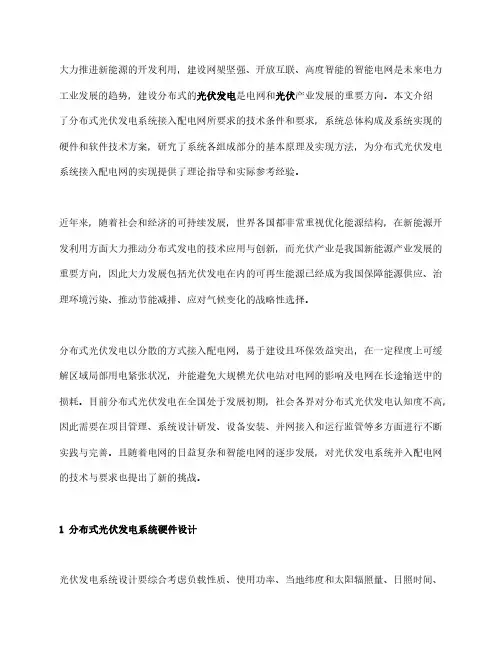

大力推进新能源的开发利用，建设网架坚强、开放互联、高度智能的智能电网是未来电力工业发展的趋势，建设分布式的光伏发电是电网和光伏产业发展的重要方向。
本文介绍了分布式光伏发电系统接入配电网所要求的技术条件和要求，系统总体构成及系统实现的硬件和软件技术方案，研究了系统各组成部分的基本原理及实现方法，为分布式光伏发电系统接入配电网的实现提供了理论指导和实际参考经验。
近年来，随着社会和经济的可持续发展，世界各国都非常重视优化能源结构，在新能源开发利用方面大力推动分布式发电的技术应用与创新，而光伏产业是我国新能源产业发展的重要方向，因此大力发展包括光伏发电在内的可再生能源已经成为我国保障能源供应、治理环境污染、推动节能减排、应对气候变化的战略性选择。
分布式光伏发电以分散的方式接入配电网，易于建设且环保效益突出，在一定程度上可缓解区域局部用电紧张状况，并能避免大规模光伏电站对电网的影响及电网在长途输送中的损耗。
目前分布式光伏发电在全国处于发展初期，社会各界对分布式光伏发电认知度不高，因此需要在项目管理、系统设计研发、设备安装、并网接入和运行监管等多方面进行不断实践与完善。
且随着电网的日益复杂和智能电网的逐步发展，对光伏发电系统并入配电网的技术与要求也提出了新的挑战。
1分布式光伏发电系统硬件设计光伏发电系统设计要综合考虑负载性质、使用功率、当地纬度和太阳辐照量、日照时间、温度变化、蓄电池维持天数等各方面因素的影响。
系统由太阳能电池方阵、充电控制器、蓄电池组、联网逆变器、主(次)配电箱、公网计量表等组成。
1.1太阳能电池组目前广泛应用的太阳电池组件是结晶硅组件，制作太阳能电池最理想的材料高纯硅材料，当光照射到光伏元件上时，在基体硅材料上生成类型相反的掺杂层从而形成大面积的PN 结，在PN结附近形成光生电场即光生电压。
在太阳能电池P-N结两侧的引出电极上接上负载，即有电流通过，将太阳能转换成电能。
分布式光伏系统总体性能的最关键的问题是使系统能最有效地利用太阳能资源，因此在组件安装时应向阳光最充足的方向安装，安装倾角主要由安装地域的经度、纬度、最佳辐照量决定。
家用分布式光伏系统设计摘要：太阳能是最普遍的自然资源，也是取之不尽的可再生能源。
分布式光伏发电特指采用光伏组件，将太阳能直接转换为电能的分布式发电系统。
它是一种新型的、具有广阔发展前景的发电和能源综合利用方式，它倡导就近发电，就近并网，就近转换，就近使用的原则，不仅能够有效提高同等规模光伏电站的发电量，同时还有效解决了电力在升压及长途运输中的损耗问题。
目前应用最为广泛的分布式光伏发电系统，是建在建筑物屋顶的光伏发电项目，方便接入就近接入公共电网，与公共电网一起为附近的用户供电。
从发电入网角度出发，根据家庭用电情况可以给出系统施工要求、设计方法以及光伏组件、逆变器的选择等。
关键词：太阳能分布式光伏发电系统1.前言太阳能是一种重要的，可再生的清洁能源，是取之不尽用之不竭、无污染、人类能够自由利用的能源。
太阳每秒钟到达地面的能量高达50万千瓦，假如把地球表面0.1%的太阳能转换为电能，转变率5%，每年发电量可达5.6×1012kW·h，相当于目前世界上能耗的40倍。
从长远来看，太阳能的利用前景最好，潜力最大。
近30年来，太阳能利用技术在研究开发、商业化生产和市场开拓方面都获得了长足发展，成为快速、稳定发展的新兴产业之一。
本文简单地阐述了家用分布式光伏发电系统设计方法和施工要求，仅供参考。
2.太阳能光伏发电应用现状太阳能转换为电能的技术称为太阳能光伏发电技术（简称PV技术）。
太阳能光伏发电不仅可以部分代替化石燃料发电，而且可以减少CO2和有害气体的排放，防止地球环境恶化，因此发展太阳能光伏产业已经成为全球各国解决能源与经济发展、环境保护之间矛盾的最佳途径之一。
目前发达国家如美国、德国、日本的光伏发电应用领域从航天、国防、转向了民用，如德国的“百万屋顶计划”使许多家庭不仅利用太阳能光伏发电解决了自家供电，而且这些家庭还办成了一所所私人的“小型电站”，能够源源不断地为公用电网提供电能。
近几年，我国光伏行业发展也非常迅速。
家用光伏配电箱并网柜原理接线图及参数资料随着国内分布式光伏的发展，特别是家用太阳能发电系统的普及，适合于家用使用的光伏配电箱产品，应市场需求，逐步集成化，不需要安装队人工在自己接线。
家用光伏配电箱并网柜原理接线图及参数资料提供给大家做参考如下美斯乐分布式光伏交直流一体配电箱性能特点●高可靠性选用光伏专用直流、交流浪涌保护器选用光伏专用直流、交流断路器，直流额定电压可达800V，交流额定电压可达AC270V●强适应性IP65防护等级，防水，防灰，防紫外线严格的高低温测试，适用地区广安装简单，系统布线简化，方便接线●灵活配置适用于1~2路MPPT输入适用于1~6KW光伏组串式逆变器的交流输入。
●快接设置直流端集成MC4接头，可快速插接，安装、检修快捷产品描述美斯乐分布式光伏交直流一体配电箱，最大可适用于直流组串电压800V，交流单相32A、6KW功率光伏系统。
配电箱配有浪涌保护，漏电保护，自复式过欠压保护等一系列安全、可靠、符合并网要求的设备。
箱体外壳采用PC（聚碳酸酯）制成，防护等级为IP65，满足内外安装要求，防水、防尘、防紫外、防酸、防碱、防盐雾、耐腐蚀；箱体重量轻，易于搬运；同时箱体具有很高的坚固性，冲击强度IK08，使用寿命长；技术参数注意事项·应在合格技术人员的指导下进行安装。
·请注意，在安装与操作接线盒前，最好断电检查。
·有必要进行风险控制检查，例如紧固运输中可能松动的线缆。
同时按压防雷保险丝，以确保其在正确的位置。
·虽然防雷保险丝在满载情况下会分开，我们仍然建议您替换之前切断电路，以避免通过传导的终端可能发生燃烧的所有风险。
美斯乐分布式光伏交流配电箱性能特点●高可靠性选用光伏专用交流浪涌保护器选用光伏专用交流断路器，额定电压可达AC270V●强适应性IP65防护等级，防水，防灰，防紫外线严格的高低温测试，适用地区广安装简单，系统布线简化，方便接线●灵活配置适用于1~6KW光伏组串式逆变器的交流输入。
屋面分布式太阳能光伏发电系统设计屋面分布式太阳能发电系统一般为采用并网发电系统，只要利用太阳能电池方阵在光照的条件下产生直流电，接入到逆变器转换成交流电，通过交流汇流箱与并网柜，接入到公网电网，实现并网发电。
随着国家对清洁能源的大力扶持，及对环保的要求越来越严格，清洁能源得到的全面的快速发展。
在清洁能源中，太阳能、风能、潮汐能、水能、地热能等能源中，太阳能是一种较成熟，也比较容易利用及大面积发展的清洁能源。
太阳能发电系统一般可设置在地面、水面、建筑屋面。
本次以屋面分布式太阳能系统设计进行分析。
一、并网系统基本原理太阳能光伏发电系统可以分为两类。
一类是并网发电系统，即和公用电网通过标准接口相连接，像一个小型的发电厂；另一类是独立式发电系统，即在自己的闭路系统内部形成电路。
屋面太阳能光伏发电系统一般为并网发电系统。
屋面分布式太阳能发电系统主要由太阳能电池组件、逆变器、交流汇流箱、交流并网柜和通讯监控系统等部分组成。
其工作原理是太阳能电池方阵在光照的条件下产生直流电，通过逆变器转换成交流电输出汇流到交流汇流箱，再通过并网柜与外网进行连接，各设备运行情况由通讯监控系统进行监控和记录。
1.设计原则光伏并网工程设计遵循技术先进、科学合理、安全可靠、经济实用的指导思想和设计原则下，着重考虑以下设计原则：①先进性原则:随着太阳能技术的发展，太阳能电源设计必须考虑先进性，使系统在一定的时期内保持技术领先性，以保证系统具有较长的生命周期。
②实用性原则:太阳能电源系统设计充分考虑我国太阳能电源设备生产现状，选用有大规模实际工程应用经验的产品，采用先进成熟的技术，保证产品的稳定性、可靠性和可维性。
③经济性原则:太阳能电源系统设计在保证系统各项技术指标的前提下，努力降低工程、设备成本，提高系统的性能价格比保证用户的投资效益。
④安全可靠原则:安全是首要考虑的因素；选用的结构应充分考虑风荷载、温度应力和地震作用对屋面的影响，设计安全系数保证满足国家规定及工程的要求。
分布式光伏发电并网流程分布式光伏发电是指将光伏发电系统接入电网进行发电，同时也可以向电网出售多余的电力。
这种发电方式在全球范围内得到了广泛应用，能够有效提高能源利用效率和降低温室气体排放。
下面是分布式光伏发电并网流程的详细介绍。
1.规划和设计阶段：在分布式光伏发电并网前，需要进行一系列规划和设计工作。
首先，需要确定光伏发电系统的发电容量和布置方案。
根据光伏电池板安装的位置、方向和倾角等条件，计算出系统的发电量。
同时，还需要制定相应的规划方案，包括设备选型、电缆布线设计、变压器配备等。
2.设备采购与安装：在设计方案确定后，需要采购所需的设备。
主要包括光伏电池板、逆变器、电缆、支架等。
购买设备应选择具有合格认证的产品，并与供应商签订购买合同。
设备采购完成后，需要将其安装在光伏发电系统所在的地方。
安装过程中需要注意安全，确保设备的稳定性和可靠性。
3.并网验收：完成设备的安装后，需要进行并网验收。
验收由电力公司组织进行，包括对系统的安装情况、电气连接、运行状态等方面的检查。
同时，还需提供相关的安全文件，如光伏发电系统设计文件、设备说明书等。
4.电网接入申请：并网验收合格后，可以向电网运营商申请接入电网。
申请时需要提供相关材料，包括光伏发电系统信息、发电量估算、系统发电时段等。
电网运营商会根据实际情况审核并网申请，并安排接入电网的时间。
5.接入调试与试运行：在成功申请接入电网后，需要进行接入调试和试运行。
调试过程中需要检查电网和光伏发电系统之间的连接、电流和电压参数等。
试运行主要是为了验证系统的运行情况和效果，观察光伏发电系统是否能够稳定运行并向电网供电。
6.发电监测和计量：在光伏发电系统正式投运后，需要进行发电监测和计量工作。
监测工作主要是为了实时了解系统的运行状况，包括发电量、发电效率等方面的数据。
而计量工作则是为了确保光伏发电系统发电量的准确性，以便进行结算和电费核算。
7.应急处理与维护保养：分布式光伏发电系统在运行过程中可能会出现故障或异常情况，需要及时处理。
光伏发电并网系统设计介绍一、一般规定1.1 光伏系统接入方案应结合电网规划、分布式电源规划，按照就近分散接入与就地平衡消纳的原则进行设计。
1.2 光伏系统宜采用10kV及以下电压等级接入电网。
1.3 光伏系统模式可采用自发自用/余量上网和全额上网两种模式。
1.4 自发自用/余量上网模式的光伏系统并网容量不应超过所接入变压器容量。
1.5 光伏系统接入电压等级应根据装机容量选取，并满足下列要求：1 单个并网点容量为8kWp及以下宜接入220V；2 单个并网点容量为8kWp～400kWp宜接入380V；3 单个并网点容量为400kWp~6MWp宜接入10kV；4 自发自用/余量上网模式总装机容量超过1MWp，宜接入10kV；5 最终并网电压等级应综合参考有关标准和电网实际条件，通过技术经济比选论证后确定。
1.6 光伏系统在变电站低压并网时，单台变压器的并网点不应超过1个，项目规划审批范围内总并网点数量不应超过4个。
1.7 光伏系统在并网处应设置并网专用开关柜（箱），并应设置专用标识和“警告”、“双电源”等提示性文字和符号。
二、10kV并网2.1 10kV光伏系统的并网点应按如下进行选择：1 自发自用/余量上网模式的并网点可为用户开关站、配电室或箱变的10kV母线，如图2.1所示；2 全额上网模式的并网点可为公共电网10kV母线或线路，如图2.2 所示。
图2.1 10kV自发自用/余量上网模式一次系统接线示意图图2.210kV全额上网模式一次系统接线示意图2.2 10kV光伏系统的并网系统一般由光伏进线柜、压变柜、计量柜、并网柜、隔离柜、无功补偿柜及站用电等设备组成。
如图2.3所示。
图2.3 10kV并网系统方案示意图2.3 10kV自发自用/余电上网模式光伏系统的保护及计量配置应符合下列规定：1 光伏并网柜继电保护装置应具有过压、失压（欠压）保护功能，失压保护的电压信号应采集自光伏配电房隔离柜的电压互感器；2 光伏并网柜继电保护装置应具有过频率和低频率保护，保护装置的频率信号应采集自光伏配电房隔离柜的电压互感器；3 光伏并网柜继电保护装置应具有速断、过流保护等功能，保护定值选取应与用户配电房中光伏接入柜继电保护定值相配合；4 用户配电房中的计量柜应设置双向电表，光伏配电房中的计量柜应设置单向电表；5 光伏配电房计量柜的电压互感器宜采用移动小车式安装，电流互感器宜采用固定式安装；6 计量柜应设置三相电压指示仪；7 光伏进线柜宜按一台变压器对应一个光伏接入柜进行设置；8 光伏进线柜应具有变压器的温度保护和瓦斯保护等保护跳闸功能；9 光伏进线柜继电保护装置应具有速断、过流保护等功能，保护定值选取应与光伏配电房光伏并网柜继电保护定值相配合；10 光伏进线柜不应具有检有压合闸功能；11 变压器室和光伏进线柜不在同一箱变内的，变压器室内应设置变压器出线柜；12 容量超过800kVA的变压器出线柜内应设置断路器。
居民5KW⽡屋⾯分布式光伏并⽹⽅案.doc222-副本86.4KW平顶屋⾯光伏并⽹系统⽅案公司名称：佛⼭市欧亚玛电器实业有限公司地址：罗村新光源产业基地D4联系⼈：联系电话：⽬录⼀、公司简介 (3)⼆、太阳能并⽹系统简介 (4)1、并⽹系统的优点 (4)2、并⽹发电系统的原理及组成 (4)三、补贴政策 (6)四、⽅案概述 (7)五、系统设计 (8)1、设计总则 (8)2、电池组件及⽅阵⽀架的设计 (8)3、并⽹逆变器 (10)4、配电室设计 (11)5、并⽹发电系统的防雷 (12)六、系统建设及施⼯ (12)1、施⼯顺序 (12)2、施⼯准备 (12)3、项⽬进度表 (13)七、系统安装调试 (14)1、太阳电池组件安装和检验 (14)2、总体控制部分安装 (14)3、检查和调试 (14)⼋、⽀架图纸 (16)九、系统配置 (17)⼗、公司资质 (18)1、营业执照 (18)2、税务登记证 (18)3、组织机构代码 (19)⼀、公司简介佛⼭市欧亚玛电器实业有限公司是⼀家集⽣产销售于⼀体的绿⾊新能源科技公司，致⼒于太阳能、风能等新能源产品的开发利⽤。
公司创建于1998年，⽬前占地20,000多平⽅⽶，拥有独⽴的风⼒发电机⽣产⼚和风⼒发电控制系统的研发部门，太阳能电池板，并⽹逆变器，离⽹逆变器，蓄电池等⽣产⼚。
2007年开始致⼒于开发集成太阳能发电系统，产品销往俄罗斯、也门、巴基斯坦、中东沙特、印度等地区。
携着⼤量的国外市场经验，2016年，我司开始⼤⼒拓展国内光伏系统集成市场，提供专业的民⽤建筑、⼯商业建筑、公共建筑以及农业太阳能光伏发电系统解决⽅案。
作为专业的系统集成商，欧亚玛公司可以从⽴项咨询、⽅案设计、⼯程安装、并⽹⽀持到监测维护为您提供⼀站式服务。
我们让太阳能发电变得简单。
欧亚玛的⼯程师会与您⼀道设计⼀个符合您的发电需求、资⾦预算、房屋结构的系统⽅案，通过专业的场地分析、设备选择，为您的屋顶提供个性化的整体设计，提供专业的技术⽅案。
光伏并网箱概述：光伏并网箱，作为光伏电站的总出口存在于光伏系统中，是连接光伏电站和电网的配电装置，其主要作用是作为光伏发电系统与电网的分界点。
对于低压并网的光伏电站，光伏并网柜中还可以加装计量、保护等功能器件。
生产企业为红申电气。
主要功能：1、电源隔离功能。
安装刀闸，可在检修或维护时切断某一路或几路的线路；2、具有短路保护功能。
在电池串并连串上安装保险丝，防止短路或长时间过电流时危害线路安全；3、电能计量。
可加装电度表等计量装置，方便对各电池串发电量进行统计；4、电源接通指示功能。
可在配电箱前面板安装指示灯，电压表，电流表等显示装置，显示配电箱内的电源状态，提示操作人员安全操作；5、防雷保护。
一般在配电柜的输出端口安装防雷保护器件，防止雷电对光伏电站造成损害。
概述：光伏并网箱，作为光伏电站的总出口存在于光伏系统中，是连接光伏电站和电网的配电装置，其主要作用是作为光伏发电系统与电网的分界点。
对于低压并网的光伏电站，光伏并网柜中还可以加装计量、保护等功能器件。
主要功能：1、电源隔离功能。
安装刀闸，可在检修或维护时切断某一路或几路的线路；2、具有短路保护功能。
在电池串并连串上安装保险丝，防止短路或长时间过电流时危害线路安全；3、电能计量。
可加装电度表等计量装置，方便对各电池串发电量进行统计；4、电源接通指示功能。
可在配电箱前面板安装指示灯，电压表，电流表等显示装置，显示配电箱内的电源状态，提示操作人员安全操作；5、防雷保护。
一般在配电柜的输出端口安装防雷保护器件，防止雷电对光伏电站造成损害。
3、双电源4、KB0。
分布式光伏并网系统设备材料配置清单1.光伏电池板：光伏电池板是将太阳能转化为电能的关键设备。
它由多个太阳能电池组成，通常使用的是单晶硅、多晶硅或薄膜太阳能电池技术。
根据需要的输出功率和系统规模，选择合适的光伏电池板。
2.光伏支架：光伏支架用于支撑和安装光伏电池板。
光伏支架通常采用铝合金材料制成，具有良好的耐腐蚀性和强度，以适应不同的环境条件。
3.逆变器：逆变器是将光伏电池板产生的直流电转变为交流电并与电网同步的设备。
逆变器通常采用硅功率器件或新型的宽禁带半导体材料（如碳化硅）制成，以提供高效率的转换和可靠的性能。
4.直流组合箱：直流组合箱用于收集和保护光伏电池板输出的直流电，并将其输送到逆变器。
直流组合箱通常包括直流断路器、熔断器、隔离开关等组件，以确保系统的安全和稳定运行。
5.交流箱：交流箱用于收集逆变器输出的交流电并将其连接到电网。
交流箱通常包括交流断路器、接地开关等组件，以确保系统与电网的安全连接。
6.计量装置：计量装置用于测量光伏系统的发电量和消费电量。
它通常包括电能表、功率计等设备，以记录和监控系统的运行情况。
7.线缆及接头：线缆用于连接光伏电池板、逆变器、直流组合箱和交流箱等设备。
线缆通常采用防紫外线、防湿、耐高温等特殊设计，以适应户外环境条件的要求。
接头用于连接不同设备之间的线缆，并确保可靠的电气连接。
8.接地系统：接地系统用于将系统中的金属设备、线路等与大地相连，以确保系统的安全可靠地接地。
9.控制器及监测装置：控制器用于监控和控制光伏系统的工作状态和输出功率，以实现最佳的光伏发电效果。
监测装置用于远程监控和管理系统的运行数据，以及及时检测和报警系统故障。
10.附件和配件：根据具体的系统要求，可能还需要一些附件和配件，包括防雷装置、保护装置、安全标志等。
以上是一个分布式光伏并网系统设备材料配置清单，这些设备和材料的选择和配置需要根据实际情况进行调整和确定，以确保系统的安全、稳定和高效运行。
分布式光伏知识点总结随着清洁能源的发展，分布式光伏发电作为一种重要的可再生能源形式，受到了越来越多的关注。
分布式光伏发电系统的建设和运行对于推动清洁能源的发展、减缓全球气候变化、改善空气质量和提升能源安全具有重要意义。
在这篇文章中，将对分布式光伏发电的知识点进行总结和介绍。
一、分布式光伏发电技术原理1. 光伏发电原理光伏发电是利用光电效应将太阳能转化为电能的一种技术。
当太阳光照射到光伏电池上时，光子激发了光伏电池中的电子，使得电子从价带跃迁到导带，形成光生电子-空穴对，最终产生电能。
光伏电池是分布式光伏发电系统的核心组件，其性能直接影响着发电系统的效率和功率。
2. 分布式光伏发电系统结构分布式光伏发电系统主要由光伏电池组、逆变器、配电箱、网侧并网装置、监控系统等组成。
光伏电池组负责将太阳能转化为直流电能；逆变器将直流电能转换为交流电能，以便于并网发电；配电箱则起到电能分配和保护的作用；网侧并网装置用于将发电系统的电能接入电网；监控系统则用于对发电系统进行实时监测和管理。
3. 分布式光伏系统并网模式分布式光伏系统有多种并网模式，包括自用自发、余电上网、全额上网和电力市场交易等。
在自用自发模式下，分布式光伏系统将发电所得的电能全部自用；在余电上网模式下，多余的电能可以上网卖电；全额上网模式下，则将全部发电的电能都接入电网；而电力市场交易模式则是将发电的电能通过市场交易的方式销售。
二、分布式光伏发电系统的优势1. 环保分布式光伏发电系统具有零排放且能源环保的优势。
光伏发电不会产生污染物，降低了对环境的影响，同时也有利于缓解温室效应和气候变化。
2. 分布式分布式光伏发电系统分布在各个建筑或场所上，不需要大规模的土地和资源，可以利用建筑物的房顶或墙壁等空间进行布局。
这种分布式的特点使得光伏发电系统的建设更加灵活和多样化。
3. 低成本在一定程度上，分布式光伏发电系统相对于集中式光伏发电系统来说，建设和维护成本会更低。
Telecom Power Technology电力技术应用分布式光伏发电并网技术方案郭翠翠（山东省环能设计院股份有限公司，山东分布式光伏发电作为一种重要的可再生能源，具有清洁、高效、可再生的特点，对于缓解能源危机、降低环境污染、促进可持续发展具有重要的意义。
概述分布式光伏发电并网的总体设计思路，并详细介绍分布式光伏发电并网技术的设计方案，包括技术原理、系统构成、关键技术等方面，最后结合实际使用需求总结方案运行管理措施，期望在能源领域发挥更加重要的作用，为实现可持续发展做出更大的贡献。
分布式光伏发电；并网发电；技术方案设计；运行管理Distributed Photovoltaic Power Generation Grid Connection Technology SchemeGUO Cuicui(Shandong Huanneng Design Institute Co., Ltd., Jinanpower generation, as an importantrenewable. It is of great significancesustainable development. Outline光伏组件直流电交流电逆变器配电箱监控系统交流负载光伏组件逆变器双向电表电网支架 2024年2月10日第41卷第3期83 Telecom Power TechnologyFeb. 10, 2024, Vol.41 No.3郭翠翠：分布式光伏发电并网技术方案点，从而更好地理解系统的性能和行为。
其次，应当配备减震系统，确保关键连接组件能够更好地发挥作用，避免瞬时损坏的强烈振动对并网发电装置造成影响。
再次，建立分布式光伏发电并网系统的立体模型，有助于提高并网发电系统的使用效能。
最后，结合发电工程所在区域的风力因素、风向因素以及自然光照条件等，合理划分光伏发电的方阵系统，从而提高整个系统的运行效率[2]。
2 分布式光伏发电并网的技术方案设计要点2.1 专用线路的接入形式选择分布式光伏发电并网系统采用专用的接入线路，主要通过10 kV 或220 kV 的线路与电网相连。
光伏并网电表箱要求根据无锡市供电局《居民光伏接入技术规范》的相关要求，电表箱需要满足以下要求：1)、光伏接入计量表箱集中安装设置上下网侧(并网侧、用电侧)，发电侧两只计量表;2)、原已有用电侧表计的，须移位统一安装于本表箱内;3)、发电侧表箱设置在室外，不应该安装在居民家中，原有表计、表箱、计量点安装形式与位置乳不符合本规范的，应该予以改造或者更换，以嵌入式安装为宜，或者室外明装、立式安装、杆上安装均可;4)、一般情况居民光伏发电容量不会超过50KW，所以光伏接入所选表箱为三相2 表位直接表另带独立集抄位表箱，可按无锡市供电公司表箱标准设置，2 个表位1 个独立集抄位(如果没有独立集抄位应该选用三相4 表位表箱);也可以按照江苏省电力公司表箱标准设置，2 个表位自动1 个集抄位;5)、表计布置●第1 表位，安装上下网侧表计，从总开关接线直接接至表计，不用接线盒;●第2 表位，安装表架，无接线，电气施工时，独立接入并网表计，独立接出;●集抄表位，安装微断开关导轨，无接线;●表箱内走线布置采用槽板;6)、表箱必须设置进线总开关，常规设置63A。
一般设置出线总开关，进出线开关必须选用塑壳断路器，除家用微断级(Icu)AC.400V 不小于6KA 外，0.4KV 电气设备选型暂按照额定极限短路分断能力(Icu)AC.400V 不小于25KA，以下类同;7)、表箱进出线开关，采用三级分断即可;8)、表箱必须设置独立接地线，采用TT 系统的地区(农村村落)应当布置接线网(极)，也可利用原居民家中的接线延伸到表箱，但是应该实测接地电阻。
采用TN 系统的地区(包括城镇与农村小区)当有总等点位联接时，可利用建筑接地作为表箱接地使用，但应该实测总等电位联接箱内接地电阻，不符合要求时应该予以补种接地。
金属性表箱门、表箱外壳必须接地;9)、表箱内开关不装设触保器，防止误动作、或越级跳闸，提高供电可靠性，限制事故范围;10)、在表箱出现开关后，加装避雷器(或者浪涌保护器)。
分布式光伏发电系统介绍分布式光伏发电系统是一种基于太阳能光伏发电技术的电力系统，通过将光伏发电设备分散布置在不同的地点，实现将分散的电能直接输送到用户的电网中供给电力需求。
分布式光伏发电系统具有绿色环保、可再生能源利用高效等特点，因此在近年来得到了广泛的应用和推广。
分布式光伏发电系统由太阳能光伏电池板、逆变器、电缆、电力计量装置等主要组成部分。
太阳能光伏电池板是通过将太阳能光线转化为直流电能的核心部件，一般采用硅片等材料制成。
逆变器则将光伏发电设备产生的直流电能转化为交流电能，以适应家庭和工业用户的电力需求。
分布式光伏发电系统的工作原理是通过光伏电池板将太阳能转化为直流电能，然后通过逆变器将直流电能转化为交流电能，最终供给用户的电网中。
系统的设计考虑到了光伏发电设备的分散性和灵活性，可以按照用户的需求和实际情况进行布置和调整。
此外，分布式光伏发电系统还可以与电网进行互联，实现多个系统之间的互通互补，提高电力系统的稳定性和可靠性。
分布式光伏发电系统具有多种优点。
首先，它是一种利用太阳能等可再生能源的发电方式，充分利用了自然资源，减少了对传统能源的依赖，对环境没有污染。
其次，分布式光伏发电系统的灵活性较强，可以根据用户的需求和地理条件进行布置，无需占用大面积土地，适用于各种不同应用场景。
再次，分布式光伏发电系统具有分散性，可以将发电装置分布在不同的地点，减少输电损耗，提高能源利用效率。
此外，分布式光伏发电系统还可以与传统电力系统互通互补，提高系统的稳定性和可靠性。
随着分布式光伏发电技术的不断发展和成熟，其在实际应用中的优势也越来越明显。
分布式光伏发电系统可以广泛应用于各种场景，如农村地区、城市居民小区、商业建筑、工业园区等。
在农村地区，分布式光伏发电系统可以有效解决电力供应不稳定的问题，提高农村居民的生活质量。
在城市居民小区、商业建筑和工业园区等场所，分布式光伏发电系统可以为用户降低用电成本，减少对电网的依赖，提高能源利用效率。
