一、交流全桥的应用——电子秤实验一、实验目的：本实验说明交流激励的金属箔式应变电桥的实际应用。

二、实验内容：本实验说明交流电的四臂应变电桥的原理和实际应用情况，在相敏检波器中整形电路的作用下将输入的正弦波正转换成方波。

交流电桥比直流电桥有更高的灵敏度。

当阻容网络rc 不变时，相移将随输入信号的频率而变化，增大相角可以进一步提高灵敏度。

三、实验要求：1．电桥接入5khz交流。

2．组桥应注意接成差动式，即相邻电阻的受力方向相反。

四、实验装置：1．传感器系统实验仪 csy型 10台2．通用示波器 cos5020b 10台3．七喜电脑 8台4．消耗材料霍尔片(专用) 1个插接线(专用) 10个基层电池(9v) 10个五、实验步骤：1．按图3接线，组成全桥，音频和差放幅度旋钮适当，以毫伏表在50mv档时用手提压梁时毫伏表指针满档为宜。

图3 接线图2．在悬臂梁顶端磁钢上放好称重平台，在梁处于水平状态时调整电桥的调平衡电位器wd 和wa，使系统输出为零。

3．在称重平台上逐步加上砝码进行标定，并将结果填入表3。

表3 实验数据4．取走砝码，在平台上加一未知重量的重物，记下电压表读数。

六、实验数据及处理：在称重平台上每加—个砝码w，记下—个输出v值，对电子称进行标定。

用方格纸画出w――v曲线，根据标定曲线计算出未知-重量重物的重量。

回归方程为v=0.044w-0.06,当v=1.16时，w=27.73g.二、霍尔传感器的直流激励特性实验一、实验目的：了解霍尔传感器的直流激励特性。

二、实验内容：给霍尔传感器通以直流电源，经差动放大器放大，当测微头随振动台上、下移动时，就有霍尔电势输出，从而可以测出霍尔传感器在直流激励下的输出特性。

三、实验原理：由两个半圆形永久磁钢组成梯度磁场，位于梯度磁场中的霍尔元件（霍尔片）通过底座连接在振动台上。

当霍尔片通以恒定电流时，将输出霍尔电势。

改变振动台的位置，霍尔片就在梯度磁场中上下移动，霍尔电势v值大小与其在磁场中的位移量x有关。

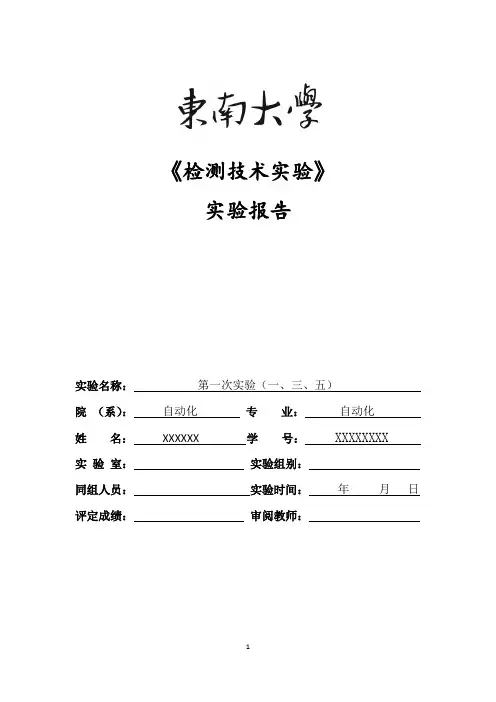

《检测技术实验》实验报告实验名称：第一次实验（一、三、五）院（系）：自动化专业：自动化姓名：XXXXXX学号： XXXXXXXX实验室：实验组别：同组人员：实验时间：年月日评定成绩：审阅教师：实验一金属箔式应变片――单臂电桥性能实验一、实验目的：了解金属箔式应变片的应变效应，单臂电桥工作原理和性能。

二、实验仪器：应变传感器实验模块、托盘、砝码、数显电压表、±15V、±4V电源、万用表、导线等。

三、实验原理：电阻丝在外力作用下发生机械变形时，其电阻值发生变化，这就是电阻应变效应，描述电阻应变效应的关系式为：ΔR/R=Kε，式中ΔR/R为电阻丝电阻相对变化，K为应变灵敏系数，ε=Δl/l为电阻丝长度相对变化。

金属箔式应变片就是通过光刻、腐蚀等工艺制成的应变敏感组件，如图1-1所示，四个金属箔应变片分别贴在弹性体的上下两侧，弹性体受到压力发生形变，上面的应变片随弹性体形变被拉伸，对应为模块面板上的R1、R3，下面的应变片随弹性体形变被压缩，对应为模块面板上的R2、R4。

图2-1 应变式传感器安装示意图图2-2 应变传感器实验模板、接线示意图图2-3 单臂电桥工作原理通过这些应变片转换被测部位受力状态变化、电桥的作用完成电阻到电压的比例变化，如图1-2所示R5、R6、R7为固定电阻，与应变片一起构成一个单臂电桥，其输出电压E为电桥电源电压，式1-1表明单臂电桥输出为非线性，非线性误差为四、实验内容与步骤1、图1-1应变传感器上的各应变片已分别接到应变传感器模块左上方的R1、R2、R3、R4上，可用万用表测量判别，R1=R2=R3=R4=350Ω。

2、从主控台接入±15V电源，检查无误后，合上主控台电源开关，将差动放大器的输入端Ui短接，输出端Uo2接数显电压表（选择2V档），调节电位器Rw4，使电压表显示为0V。

Rw4的位置确定后不能改动。

关闭主控台电源。

3、将应变式传感器的其中一个应变电阻（如R1）接入电桥与R5、R6、R7构成一个单臂直流电桥，见图1-2，接好电桥调零电位器Rw1，直流电源±4V（从主控台接入），电桥输出接到差动放大器的输入端Ui，检查接线无误后，合上主控台电源开关，调节Rw1,使电压表显示为零。

实验四直流全桥的应用——电子称实验一、实验目的了解直流全桥的应用及电路的定标。

二、实验仪器同实验一三、实验原理电子称实验原理同实验三的全桥测量原理，通过调节放大电路对电桥输出电压的放大倍数，使电路输出电压值为重量的对应值，电压量纲（V）改为重量量纲（g）即成一台比较原始的电子称。

四、实验内容与步骤1．按实验三的步骤1、2、3 接好线并将“电压放大器”调零。

2．将10 只砝码置于传感器的托盘上，调节“差动放大器”与“电压放大器”的增益调节电位。

器，使数显电压表显示为0.200V（2V 档测量）3．拿掉托盘上所有砝码，观察数显电压表是否显示为0.000V，若不为零，再次将“电压放大器”调零和加托盘后电桥调零。

4．重复2、3 步骤，直到精确为止，把电压量纲V改为重量量纲g即可以称重。

5．将砝码依次放到托盘上并读取相应的数显表值，直到200g 砝码加完，计下实验结果，填入下表。

6．拿掉砝码，托盘上加一个未知的重物（不要超过0.5kg），记录电压表的读数。

根据实验数据，求出重物的重量。

重量(g)电压(V)7．实验结束后，关闭实验台电源，整理好实验设备。

五、实验报告根据实验记录的数据，计算电子称的灵敏度S=ΔU/ΔW，非线性误差δf4。

六、注意事项实验所采用的弹性体为双杆式悬臂梁称重传感器，量程较小。

因此，加在传感器上的压力不应过大（称重传感器量程为0.5kg），以免造成应变传感器的损坏！实验十九 霍尔测速实验一、实验目的了解霍尔组件的应用——测量转速。

二、实验仪器霍尔传感器、0~24V 直流电源、转动源、频率/转速表、直流电压表。

三、实验原理利用霍尔效应表达式：U H ＝K H IB ，在被测转盘上装上 N 只磁性体，转盘每转一周，霍尔传 感器受到的磁场变化 N 次。

转盘每转一周，霍尔电势就同频率相应变化。

输出电势通过放大、 整形和计数电路就可以测出转盘的转速。

四、实验内容与步骤1．安装根据图 19-1，霍尔传感器已安装在传感器支架上，且霍尔组件正对着转盘上的磁钢。

测试技术实验报告测试技术实验报告实验⼀、信号分析虚拟实验⼀、实验⽬的1、理解周期信号可以分解成简谐信号，反之简谐信号也可以合成周期性信号；2、加深理解⼏种典型周期信号频谱特点；3、通过对⼏种典型的⾮周期信号的频谱分析加深了解⾮周期信号的频谱特点。

⼆、实验原理信号按其随时间变化的特点不同可分为确定性信号与⾮确定性信号。

确定性信号⼜可分为周期信号和⾮周期信号。

本实验是针对确定性周期信号和⾮周期信号进⾏的。

周期信号可⽤傅⾥叶级数的形式展开，例如f（t）为周期函数⽽⾮周期信号可⽤傅⾥叶变换三、实验结果1、周期信号合成矩形波的合成⽅波叠加叠加20次幅值=8 占空⽐=50% 初始频率为2; 三⾓波的合成2、周期信号分解矩形波的分解三⾓波分解1.单边函数3.冲击函数5、采样函数6、⾼斯噪⾳7、周期函数4、⼀阶响应闸门函数5、⼆阶响应采样函数四、⼩结通过本次试验的操作以及⽼师的指导，我对书本上学到的知识有了更深的理解，对于信号的合成与分解有了⼀定的实际了解。

掌握了⼏种典型周期信号频谱特点和⼏种典型的⾮周期信号的频谱分析，加深了对⾮周期信号的频谱特点的理解。

实验⼆传感器性能标定实验1、⾦属箔式应变⽚――单臂电桥性能实验⼀、实验⽬的：了解⾦属箔式应变⽚的应变效应，单臂电桥⼯作原理和性能。

⼆、基本原理：电阻丝在外⼒作⽤下发⽣机械变形时，其电阻值发⽣变化，这就是电阻应变效应，描述电阻应变效应的关系式为：ΔR／R＝Kε式中ΔR／R为电阻丝电阻相对变化，K为应变灵敏系数,ε=Δl/l为电阻丝长度相对变化，⾦属箔式应变⽚就是通过光刻、腐蚀等⼯艺制成的应变敏感元件，通过它转换被测部位受⼒状态变化、电桥的作⽤完成电阻到电压的⽐例变化，电桥的输出电压反映了相应的受⼒状态。

，对单臂电桥输出电压U o1= EKε/4。

三、需⽤器件与单元：应变式传感器实验模板、应变式传感器－电⼦秤、砝码、数显表、±15V电源、±4V电源、万⽤表（⾃备）。

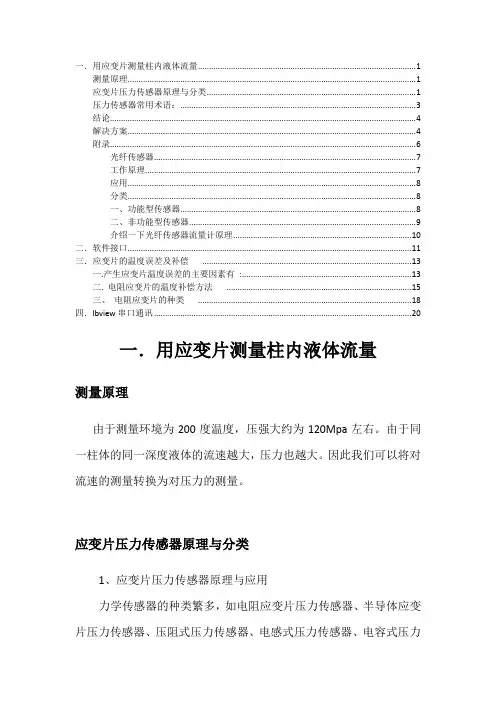

一．用应变片测量柱内液体流量 (1)测量原理 (1)应变片压力传感器原理与分类 (1)压力传感器常用术语： (3)结论 (4)解决方案 (4)附录 (6)光纤传感器 (7)工作原理 (7)应用 (8)分类 (8)一、功能型传感器 (8)二、非功能型传感器 (9)介绍一下光纤传感器流量计原理 (10)二．软件接口 (11)三．应变片的温度误差及补偿 (13)一.产生应变片温度误差的主要因素有: (13)二. 电阻应变片的温度补偿方法 (15)三、电阻应变片的种类 (18)四．lbview串口通讯 (20)一．用应变片测量柱内液体流量测量原理由于测量环境为200度温度，压强大约为120Mpa左右。

由于同一柱体的同一深度液体的流速越大，压力也越大。

因此我们可以将对流速的测量转换为对压力的测量。

应变片压力传感器原理与分类1、应变片压力传感器原理与应用力学传感器的种类繁多，如电阻应变片压力传感器、半导体应变片压力传感器、压阻式压力传感器、电感式压力传感器、电容式压力传感器、谐振式压力传感器及电容式加速度传感器等。

但应用最为广泛的是压阻式压力传感器，它具有极低的价格和较高的精度以及较好的线性特性。

下面我们主要介绍这类传感器。

在了解压阻式力传感器时，我们首先认识一下电阻应变片这种元件。

电阻应变片是一种将被测件上的应变变化转换成为一种电信号的敏感器件。

它是压阻式应变传感器的主要组成部分之一。

电阻应变片应用最多的是金属电阻应变片和半导体应变片两种。

金属电阻应变片又有丝状应变片和金属箔状应变片两种。

通常是将应变片通过特殊的粘和剂紧密的粘合在产生力学应变基体上，当基体受力发生应力变化时，电阻应变片也一起产生形变，使应变片的阻值发生改变，从而使加在电阻上的电压发生变化。

这种应变片在受力时产生的阻值变化通常较小，一般这种应变片都组成应变电桥，并通过后续的仪表放大器进行放大，再传输给处理电路（通常是A/D转换和CPU）显示或执行机构。

第1篇一、实验目的1. 了解温度测量的基本原理和方法；2. 掌握常用温度传感器的性能特点及适用范围；3. 学会使用温度传感器进行实际测量；4. 分析实验数据，提高对温度测量技术的理解。

二、实验仪器与材料1. 温度传感器：热电偶、热敏电阻、PT100等；2. 温度测量仪器：数字温度计、温度测试仪等；3. 实验装置：电加热炉、万用表、连接电缆等；4. 待测物体：不同材质、不同形状的物体。

三、实验原理1. 热电偶测温原理：利用两种不同金属导体的热电效应，即当两种导体在两端接触时，若两端温度不同，则会在回路中产生电动势。

通过测量电动势的大小，可以计算出温度。

2. 热敏电阻测温原理：热敏电阻的电阻值随温度变化而变化，根据电阻值的变化，可以计算出温度。

3. PT100测温原理：PT100是一种铂电阻温度传感器，其电阻值随温度变化而线性变化，通过测量电阻值，可以计算出温度。

四、实验步骤1. 实验一：热电偶测温实验（1）将热电偶插入电加热炉中，调整加热炉温度；（2）使用数字温度计测量热电偶冷端温度；（3）根据热电偶分度表，计算热电偶热端温度；（4）比较实验数据与实际温度，分析误差。

2. 实验二：热敏电阻测温实验（1）将热敏电阻插入电加热炉中，调整加热炉温度；（2）使用数字温度计测量热敏电阻温度；（3）根据热敏电阻温度-电阻关系曲线，计算热敏电阻温度；（4）比较实验数据与实际温度，分析误差。

3. 实验三：PT100测温实验（1）将PT100插入电加热炉中，调整加热炉温度；（2）使用数字温度计测量PT100温度；（3）根据PT100温度-电阻关系曲线，计算PT100温度；（4）比较实验数据与实际温度，分析误差。

五、实验结果与分析1. 实验一：热电偶测温实验实验结果显示，热电偶测温具有较高的准确性，误差在±0.5℃以内。

分析误差原因，可能包括热电偶冷端补偿不准确、热电偶分度表误差等。

2. 实验二：热敏电阻测温实验实验结果显示，热敏电阻测温具有较高的准确性，误差在±1℃以内。

东南大学机械学院机械制造工程原理实验报告专业：机械工程及自动化实验组别：实验者姓名：王安俊学号：02010420 实验时间：2013 年5月31日评定成绩：报告审阅教师实验一车刀角度的测量一、实验目的1.熟悉车刀切削部分的构造要素，掌握车刀标注角度的参考平面、参考系及车刀标注角度的定义；2.了解车刀量角台的结构，学会使用车刀量角台测量车刀的标注角度；3.绘制车刀标注角度图，并能够在图中准确标注出测量得到的车刀各标注角度数值。

二、实验仪器设备车刀角度测量仪外圆车刀、切断刀、45°弯头车刀、螺纹刀等三、测量原理与实验内容车刀标注角度可以用角度样板、万能量角仪、重力量角器以及各种车刀量角台等进行测量。

其测量的基本原理是：按照车刀标注角度的定义，在被测量切削刃（刀刃）的选定点，用测量工具的尺面，如量角器的尺面或量角台的指针平面（或侧面或底面），与构成被测角度的面或线紧密贴合（或相平行或相垂直），把需要测量的角度测量出来。

由于所使用的测量工具（量角器或量角台）的结构各不相同，其测量的方法也不同。

下面以使用车刀量角仪来测量车刀标注角度为例，说明车刀量角仪的结构及其测量方法。

（一）车刀量角仪的结构车刀量角仪是测量车刀标注角度的专用测量工具，它既能测量车刀主剖面参考系的基本角度，又能测量车刀法剖面参考系的基本角度，车刀量角仪的结构如图1-1所示。

1-1 车刀量角仪1、圆盘底座2、车刀工作台 2a、工作台指针 2b、滑动刀台 2c、固紧螺钉 2d、被测量刀具3、主量角器 3a、量刀板及指针 3b、升降螺母4、副量角器 4a、指针 4b、固紧手轮 4c、摇臂5、附件 5a、立柱 5b、量角器支座 5c、手轮（二）测量车刀标注角度1、校准车刀量角仪的原始位置2、测量主偏角K r3、测量刃倾角λS4、测量副偏角Kr′5、测量前角r06、测量后角∂0（三）计算车刀派生角度并绘制车刀角度图四、实验数据与结果（一）实验记录（将测得数据填入下表）（二）根据测量所得角度分别绘制各车刀标注角度图二、思考题1、用车刀量角仪测量车刀主剖面前角r0和后角∂0时，为什么要让工作台从原始位置起，逆时针方向转动φr＝90°－Kφ的角度？2、为什么用车刀量角仪测量车刀法剖面前角r0和后角∂0时，小指针（连同弯板）要旋转一个刃倾角λS的数值？3、用45°弯头车刀车外圆和车端面时，其主、副刀刃和主、副偏角是否发生变化？为什么？切断车刀有几条刀刃？哪条是主刀刃？哪条是副刀刃？试分别以图示说明。

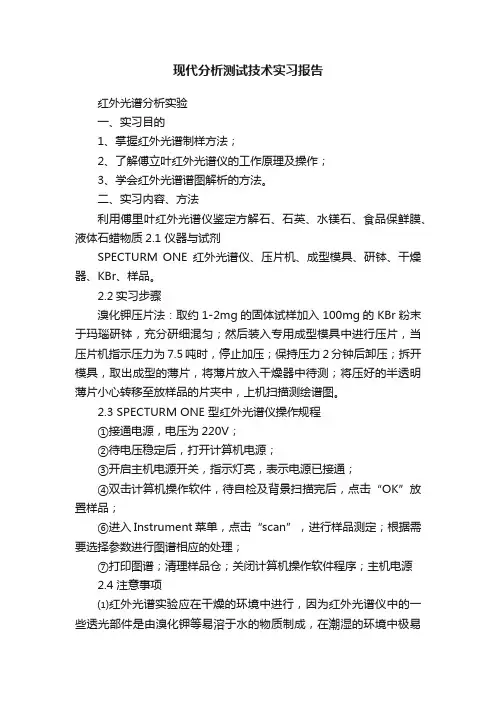

现代分析测试技术实习报告红外光谱分析实验一、实习目的1、掌握红外光谱制样方法；2、了解傅立叶红外光谱仪的工作原理及操作；3、学会红外光谱谱图解析的方法。

二、实习内容、方法利用傅里叶红外光谱仪鉴定方解石、石英、水镁石、食品保鲜膜、液体石蜡物质2.1 仪器与试剂SPECTURM ONE红外光谱仪、压片机、成型模具、研钵、干燥器、KBr、样品。

2.2实习步骤溴化钾压片法：取约1-2mg的固体试样加入100mg的KBr粉末于玛瑙研钵，充分研细混匀；然后装入专用成型模具中进行压片，当压片机指示压力为7.5吨时，停止加压；保持压力2分钟后卸压；拆开模具，取出成型的薄片，将薄片放入干燥器中待测；将压好的半透明薄片小心转移至放样品的片夹中，上机扫描测绘谱图。

2.3 SPECTURM ONE 型红外光谱仪操作规程①接通电源，电压为220V；②待电压稳定后，打开计算机电源；③开启主机电源开关，指示灯亮，表示电源已接通；④双击计算机操作软件，待自检及背景扫描完后，点击“OK”放置样品；⑥进入Instrument菜单，点击“scan”，进行样品测定；根据需要选择参数进行图谱相应的处理；⑦打印图谱；清理样品仓；关闭计算机操作软件程序；主机电源2.4 注意事项⑴红外光谱实验应在干燥的环境中进行，因为红外光谱仪中的一些透光部件是由溴化钾等易溶于水的物质制成，在潮湿的环境中极易损坏。

另外，水本身能吸收红外光产生强的吸收峰，干扰试样的谱图。

固测定时应该确保样品干燥，处于无水状态。

⑵避免用手直接接触锭剂成型器表面，以免样品受潮，无法制样。

⑶固体样品压片法时，试样量必须合适。

试样量过多，制得的试样晶片太“厚”，透光率差，导致收集到的谱图中强峰超出检测范围；试样量太少，制得的晶片太“薄”，收集到的谱图信噪比差。

要用镊子从锭剂成型器中取出压好的薄片，而不能用手拿，以免玷污薄片。

⑷压片用模具用后应立即把各部分擦干净，必要时用水清洗干净并擦干，置于干燥器中保存，以免锈蚀。

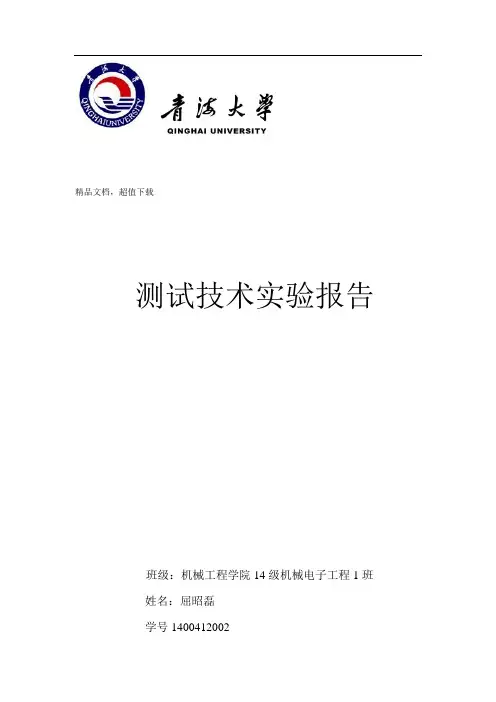

精品文档，超值下载测试技术实验报告班级：机械工程学院14级机械电子工程1班姓名：屈昭磊学号1400412002实验一 温度传感器及温度控制实验(AD590)一、实验目的1、熟悉半导体型温度传感器AD590的基本性能。

2、应用AD590实现对温度的检测和简单控制。

二、实验所用单元温度传感器、温度传感器转换电路板、温度控制电路板、玻璃管水银温度计、直流稳压电源、低压交流电源、数字电压表、位移台架。

三、实验原理及电路1、温度传感器电路如图26-1所示。

AD590能把温度信号转变为与绝对温度值成正比的电流信号I 0，比例因子为1μA/K 。

通过运算放大器实现电流运算102I I I -=，在运算放大器输出端得到与温度成线性关系的电压U O 。

通过调节电位器RP 1和RP 2，可以使U O 在被测温度范围内具有合适数值。

例如被测温度范围为0～100℃，则可在0℃时，调节RP 1使U O 为0V ；在100℃时，调节RP 2使U O 为5V ，这样被测温度每变化1℃对应U O 变化50mV 。

图26-1 温度传感器实验原理图在本实验中，由于0℃和100℃这两个温度不便得到，因此温度/电压的标定采用理论值推算的方法。

在0℃下AD590的电流理论值为273.2μA ，要使输出电压U O 为0V ，则I 0与I 1相等：A 2.273RP R V5I I 1101μ=+==，那么Ω=μ=+K 31.18A2.273V 5RP R 11100℃下AD590的电流理论值为373.2μA ，此时要使U O 为5V ，则：A 100I I RP R U I 1022O 2μ=-=+=，那么Ω=μ=+K 50A100V5RP R 222、如果将转换电路的输出电压连接到加热及温度控制电路中（图26-2）的电压比较器，通过继电器控制保温盒电热元件的通电或断电，这样根据电压比较器调温端的基准电压大小，就能使保温盒内的温度保持在某一数值范围内。
