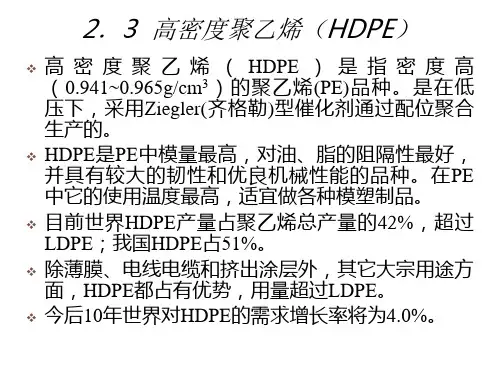

高密度聚乙烯(HDPE) 主要特点及加工方法

高密度聚乙烯(HDPE)一、HDPE概述高密度聚乙烯，简称为“HDPE”。

HDPE是一种结晶度高、非极性的热塑性树脂。

原态HDPE的外表呈乳白色，在微薄截面呈一定程度的半透明状。

HDPE具有很好的电性能，特别是绝缘介电强度高，使其很适用于电线电缆。

中到高分子量等级具有极好的抗冲击性，在常温甚至在-40F低温度下均如此。

高密度聚乙烯为无毒、无味、无臭的白色颗粒，熔点约为130℃，相对密度为0.941-0.960。

它具有良好的耐热性和耐寒性，化学稳定性好，还具有较高的刚性和韧性，机械强度好。

介电性能，耐环境应力开裂性亦较好。

熔化温度220-260℃。

二、HDPE的结构特点与机械性能（1）结构特点HDPE的分子链结构简单对称，只含有极少量的短支链，简单对称的主链结构有利于结晶，因而HDPE结晶度最高，密度也最高，且结晶度和晶粒尺寸都相对较大。

工业生产的HDPE的相对分子质量范围很宽，从几百的聚乙烯蜡到几百万的超高相对分子质量聚乙烯（UHMWPE），不同HDPE树脂的熔体指数范围是从500以上到小于0.001。

树脂的结晶度和相对密度主要取决于聚合物链中的短链支化度，也与相对分子质量有关。

（2）机械性能分子量、分子量分布和支链长短数量是影响聚乙烯性能的三个关键因素。

在力学性能方面，由于HDPE主链上支链少而短，结晶度高，因此它的拉伸强度、硬度都优于LDPE，抗冲击强度低于LDPE，这是因为LDPE中存有较多的非晶区结构，有益于吸收冲击能量。

在热性能方面，HDPE热性能最优，不受力下最高使用温度可达100℃，最低使用温度为70—100℃。

在化学性能方面，HDPE抗溶剂性能优于LDPE。

在透气性能方面，HDPE透气性仅为LDPE的五分之一。

在加工性能方面，HDPE注塑塑化温度为180—250℃，模具温度50—170℃，注射压力80—100MPa。

此外，相对分子质量、MWD、定向、形态和决定树脂结晶度和密度的支化度均对树脂的机械性能有重要的影响。

这是决定HDPE特性的主要变量，虽然被提到的4种变量确实起到相互影响作用。

乙烯是聚乙烯主要原料，少数的其它共聚单体，如1一丁烯、l 一己烯或1一辛烯，也经常用于改进聚合物性能，对HDPE，以上少数单体的含量一般不超过1％－2％。

共聚单体的加入轻微地减小了聚合物的结晶度。

这种改变一般由密度来衡量，密度与结晶率呈线性关系。

美国一般分类按ASTM D1248规定，HDPE的密度在0．940g／。

C以上；中密度聚乙烯（MDPE）密度范围0．926～0．940g／CC。

其它分类法有时把MDPE归类于HDPE或LLDPE。

均聚物具有最高密度、最大的刚度，良好的防渗透性和最高的熔点，但一般具有很差抗环境应力开裂（ESCR）。

ESCR是PE抗由机械或化学应力所引起的开裂性的能力。

更高的密度一般改进了机械强度性，例如拉伸强度、刚度和硬度；热性能如软化点温度和热变形温度；防渗透性，如透气性或水蒸气透过性。

较低的密度改进其冲击强度和E－SCR。

聚合物密度主要是受共聚单体加入的影响，但较少程度也受分子量影响。

高分子量百分数使密度略有降低。

例如，在一个较宽分子量范围内均聚物具有不同的密度。

编辑本段生产和催化剂PE最通常的生产方法是通过淤浆或气相加工法，也有少数用溶液相加工生产。

所有这些加工过程都是由乙烯单体、a-烯烃单体、催化剂体系（可能是不止一种化合物）和各种类型的烃类稀释剂参与的放热反应。

氢气和一些催化剂用来控制分子量。

淤浆反应器一般为搅拌釜或是一种更常用的大型环形反应器，在其中料浆可以循环搅拌。

当乙烯和共聚单体（根据需要）和催化剂一接触，就会形成聚乙烯颗粒。

除去稀释剂后，聚乙烯颗粒或粉粒被干燥并按剂量加入添加剂，就生产出粒料。

带有双螺杆挤出机的大型反应器的现代化生产线，可每小时生产PE40000磅以上。

新的催化剂的开发为改进新等级HDPE的性能作出贡献。

两种最常用的催化剂种类是菲利浦的铬氧化物为基础的催化剂和钛化合物一烷基铝催化剂。

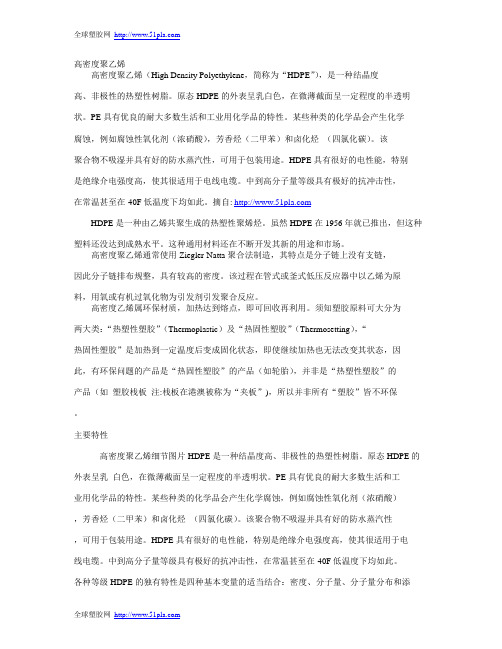

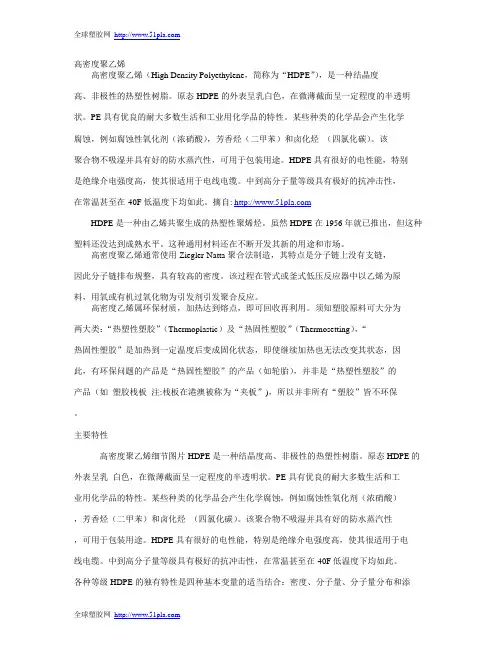

高密度聚乙烯高密度聚乙烯（High Density Polyethylene，简称为“HDPE”），是一种结晶度高、非极性的热塑性树脂。

原态HDPE的外表呈乳白色，在微薄截面呈一定程度的半透明状。

PE具有优良的耐大多数生活和工业用化学品的特性。

某些种类的化学品会产生化学腐蚀，例如腐蚀性氧化剂（浓硝酸），芳香烃（二甲苯）和卤化烃（四氯化碳）。

该聚合物不吸湿并具有好的防水蒸汽性，可用于包装用途。

HDPE具有很好的电性能，特别是绝缘介电强度高，使其很适用于电线电缆。

中到高分子量等级具有极好的抗冲击性，在常温甚至在-40F低温度下均如此。

摘自: HDPE是一种由乙烯共聚生成的热塑性聚烯烃。

虽然HDPE在1956年就已推出，但这种塑料还没达到成熟水平。

这种通用材料还在不断开发其新的用途和市场。

高密度聚乙烯通常使用Ziegler-Natta聚合法制造，其特点是分子链上没有支链，因此分子链排布规整，具有较高的密度。

该过程在管式或釜式低压反应器中以乙烯为原料，用氧或有机过氧化物为引发剂引发聚合反应。

高密度乙烯属环保材质，加热达到熔点，即可回收再利用。

须知塑胶原料可大分为两大类：“热塑性塑胶”（Thermoplastic）及“热固性塑胶”（Thermosetting），“热固性塑胶”是加热到一定温度后变成固化状态，即使继续加热也无法改变其状态，因此，有环保问题的产品是“热固性塑胶”的产品（如轮胎），并非是“热塑性塑胶”的产品（如塑胶栈板注:栈板在港澳被称为“夹板”)，所以并非所有“塑胶”皆不环保。

主要特性高密度聚乙烯细节图片HDPE是一种结晶度高、非极性的热塑性树脂。

原态HDPE的外表呈乳白色，在微薄截面呈一定程度的半透明状。

PE具有优良的耐大多数生活和工业用化学品的特性。

某些种类的化学品会产生化学腐蚀，例如腐蚀性氧化剂（浓硝酸），芳香烃（二甲苯）和卤化烃（四氯化碳）。

该聚合物不吸湿并具有好的防水蒸汽性，可用于包装用途。

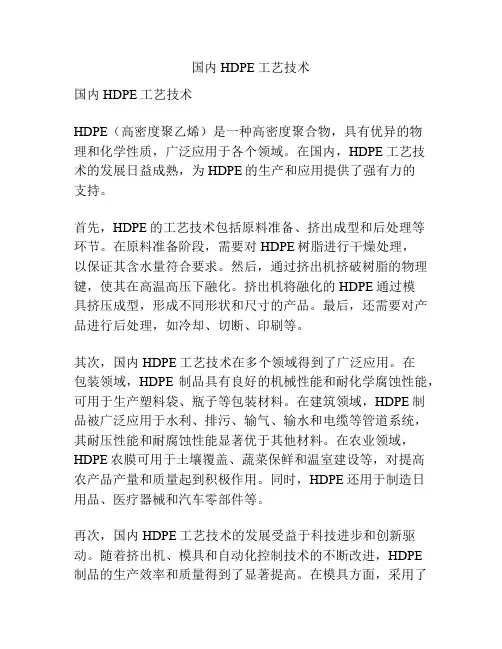

国内HDPE工艺技术国内HDPE工艺技术HDPE（高密度聚乙烯）是一种高密度聚合物，具有优异的物理和化学性质，广泛应用于各个领域。

在国内，HDPE工艺技术的发展日益成熟，为HDPE的生产和应用提供了强有力的支持。

首先，HDPE的工艺技术包括原料准备、挤出成型和后处理等环节。

在原料准备阶段，需要对HDPE树脂进行干燥处理，以保证其含水量符合要求。

然后，通过挤出机挤破树脂的物理键，使其在高温高压下融化。

挤出机将融化的HDPE通过模具挤压成型，形成不同形状和尺寸的产品。

最后，还需要对产品进行后处理，如冷却、切断、印刷等。

其次，国内HDPE工艺技术在多个领域得到了广泛应用。

在包装领域，HDPE制品具有良好的机械性能和耐化学腐蚀性能，可用于生产塑料袋、瓶子等包装材料。

在建筑领域，HDPE制品被广泛应用于水利、排污、输气、输水和电缆等管道系统，其耐压性能和耐腐蚀性能显著优于其他材料。

在农业领域，HDPE农膜可用于土壤覆盖、蔬菜保鲜和温室建设等，对提高农产品产量和质量起到积极作用。

同时，HDPE还用于制造日用品、医疗器械和汽车零部件等。

再次，国内HDPE工艺技术的发展受益于科技进步和创新驱动。

随着挤出机、模具和自动化控制技术的不断改进，HDPE制品的生产效率和质量得到了显著提高。

在模具方面，采用了先进的CAD/CAM技术，可以根据产品的设计要求进行精确的模具制造。

在自动化控制方面，采用了PLC编程控制系统，实现了挤出速度和温度的精确控制，并提高了生产线的稳定性和可靠性。

最后，国内HDPE工艺技术还面临一些挑战。

首先是原材料的选择和处理，需要选择质量稳定、符合标准要求的HDPE树脂，并进行干燥处理。

其次是产品的质量控制，需要加强产品的检测和检验，确保产品符合国家标准和客户需求。

此外，环境保护和可持续发展也是国内HDPE工艺技术发展的重要方向，需要采用环保材料和工艺，减少对环境的污染。

综上所述，国内HDPE工艺技术在原料准备、挤出成型和后处理等环节得到了不断完善和提升。

高密度聚乙烯（HDPE）排水管道沟槽连接施工工法高密度聚乙烯（HDPE）排水管道沟槽连接施工工法一、前言高密度聚乙烯（HDPE）排水管道广泛应用于城市排水系统中，它具有耐腐蚀性好、寿命长、施工方便等特点。

沟槽连接是该工法的一种施工方式，在施工过程中能够有效实现管道的连接和固定。

本文将对高密度聚乙烯（HDPE）排水管道沟槽连接施工工法进行详细介绍。

二、工法特点高密度聚乙烯（HDPE）排水管道沟槽连接施工工法具有以下特点：1. 灵活性强：使用高密度聚乙烯（HDPE）材料制作的排水管道具有较好的柔韧性，能够适应各种复杂的地下环境和地形要求。

2. 快速施工：沟槽连接施工工法不需要使用大型机械设备，仅需少量人力就能完成，加快了施工速度。

3. 施工成本低：与传统的混凝土排水管道相比，高密度聚乙烯（HDPE）排水管道沟槽连接施工工法的材料和人力成本都较低，节约了施工成本。

4. 耐腐蚀性好：高密度聚乙烯（HDPE）材料具有较好的耐腐蚀性，能够在恶劣的环境中长期使用而不受腐蚀。

三、适应范围高密度聚乙烯（HDPE）排水管道沟槽连接施工工法适用于以下场景：1. 城市排水系统：可以用于城市排水系统中的雨水排放、生活污水排放等。

2. 工业排水系统：适用于工业生产过程中的废水、污水排放等。

3. 农田排水系统：适用于农田排水系统中的农田灌溉排水等。

四、工艺原理高密度聚乙烯（HDPE）排水管道沟槽连接施工工法的基本原理是通过对施工工法与实际工程之间的联系、采取的技术措施进行具体的分析和解释，从而让读者了解该工法的理论依据和实际应用。

五、施工工艺高密度聚乙烯（HDPE）排水管道沟槽连接施工工法的施工过程如下：1. 沟槽开挖：根据设计要求，在地面上开挖相应的沟槽。

2. 沟槽整理：对沟槽的底部进行平整和清理，确保没有杂物和尖锐物体。

3. 管道安装：在沟槽中安装高密度聚乙烯（HDPE）排水管道，并进行连接。

4. 稳定固定：使用石头、沙土等材料将管道固定住，防止泥沙和杂物进入管道。

高密度聚乙烯低密度聚乙烯与交联聚乙烯1. 聚乙烯的基本知识嘿，朋友们，今天咱们聊聊聚乙烯，听起来是不是有点高大上？其实它就是咱们日常生活中常见的塑料，简单得不能再简单了！想想你买的那些塑料袋、食品包装，很多都是聚乙烯做的。

没错，它分为高密度聚乙烯（HDPE）、低密度聚乙烯（LDPE）和交联聚乙烯（PEX）三种。

听上去复杂，其实没啥了不起，今天我就带你们轻松了解一下它们的特点和应用。

1.1 高密度聚乙烯（HDPE）首先，咱们来看看高密度聚乙烯。

这货可是个大块头，分子链排得特别紧凑，感觉就像一个个小战士，整齐划一、毫不松散。

正因为这样，HDPE的强度和耐热性都不错，能承受得住不少压力。

这也就是为什么我们常常看到它被用来做牛奶瓶、洗发水瓶，以及一些比较坚固的容器。

不过，它的柔韧性嘛，就稍微逊色了一些，不能像那种泡泡一样随便扭曲。

不过，如果你需要耐用和安全性高的材料，HDPE绝对是个好选择！你可别小看这玩意儿，它在回收方面也相当不错，环保达人们一定喜欢它。

1.2 低密度聚乙烯（LDPE）接下来，咱们聊聊低密度聚乙烯。

LDPE就像是一只灵活的小猫，柔软、轻便，随便折腾。

它的分子链比较松散，所以它的密度低，手感也相对较轻。

你想想，平时用的那些一次性购物袋、保鲜膜，不就是LDPE的身影吗？LDPE的柔韧性和延展性好到飞起，几乎可以拉得很长很长，适合做各种各样的包装材料。

虽然它的强度没有HDPE那么高，但在日常生活中，LDPE可是个不可或缺的小帮手，尤其是那些需要保护的食物，它能把它们包得严严实实，不让它们受到一点伤害。

2. 交联聚乙烯（PEX）好啦，最后我们来看看交联聚乙烯。

这家伙和前面两位有点不一样，咱们可以把它看成是聚乙烯家族里的“跨界选手”。

PEX通过交联反应，分子结构发生了变化，导致它的耐温耐压能力都突飞猛进。

2.1 PEX的特点说到这里，肯定有人问了，交联聚乙烯到底有什么用呢？嘿，别着急，听我给你慢慢道来。

高密度聚乙烯制品的制备与应用高密度聚乙烯（HDPE）是作为制造各种化学、工业和消费品的一种热塑性聚合物的首选材料。

HDPE是由乙烯聚合而成的高分子量聚合物，具有卓越的机械性能、热稳定性、耐化学性和低渗透性。

本文将会介绍高密度聚乙烯制品的制备以及应用。

一、HDPE的制备HDPE的制备主要涉及乙烯单体的聚合过程。

聚合反应有多种方法，其中最常见的是使用Ziegler-Natta催化剂，它以乙烯单体和催化剂之间的化学反应为基础，催化剂是由钛、铝和溶剂组成的一个体系。

该反应引起分子链之间的交联，并在催化剂的作用下形成高分子量聚合物。

HDPE的制备还需要考虑反应条件。

聚合反应的温度、压力和反应物浓度会影响产物的分子量、分布和残留催化剂的含量。

高反应温度会导致分子量较低，高催化剂含量和过程中产生的侧反应会导致颜色加深和材料脆性增加。

因此，要获得合适的HDPE 材料，需要选择适当的反应条件。

二、HDPE制品的制备HDPE材料的制备是通过浆料或熔融法实现的。

浆料法聚合物颗粒在液体介质中被合并，形成高浓度的浆料；而在熔融法中，颗粒被直接熔掉，在流动性的状态下进行加工。

HDPE的制备通常需要考虑加工方法的不同过程参数，如温度、压力、挤出速度和模具尺寸等。

挤出成型是一种常见的制造方法，其中东西方向的挤压产生了单向的分子取向，改进了材料的力学性能。

另一方面，为了避免对材料造成进一步的残留应力，需要对成型件进行退火处理或热处理。

三、HDPE制品的应用HDPE拥有许多优越的物理和力学性质，它广泛应用于化工、石化、食品食品包装、医疗器械、热带等领域。

在以下几个方面，它的应用是特别重要的。

1.容器制造HDPE可用于制造农业容器、工业容器、医药及化妆品包装、食品包装等，并广泛应用于化工、医药和食品领域。

这些容器具有卓越的耐基性能，对环境污染和人体健康没有不良影响。

2.管道制造HDPE管道具有卓越的耐腐蚀性、抗老化性、耐低温性等，可以被用于城市供水、景观农业灌溉和燃气管主、下水道管及化工管道等领域。

HDPE管材生产工艺1. 管材生产工艺概述高密度聚乙烯（HDPE）管材是一种常用于供水、排水、天然气输送等领域的塑料管材。

它具有优异的耐腐蚀性、高强度、耐磨损、耐低温等特点，因此在现代建筑和基础设施建设中得到广泛应用。

HDPE管材的生产工艺包括原料准备、挤出成型、冷却定型、切割和检验等多个环节。

下面将详细介绍每个环节的工艺流程和关键技术。

2. 原料准备HDPE管材的主要原料是高密度聚乙烯树脂颗粒。

在生产过程中，需要将树脂颗粒通过干燥、混合、熔融等步骤，制备成为可用的塑料熔体。

首先，将树脂颗粒进行干燥处理，去除其中的水分，以保证挤出过程中不产生气泡和缺陷。

然后，将干燥后的树脂颗粒与添加剂（如抗氧化剂、防老化剂等）进行混合，以提高管材的机械性能和耐候性。

最后，将混合后的原料进入挤出机，通过加热和融化，制备成为均匀的塑料熔体。

3. 挤出成型挤出成型是HDPE管材生产的核心工艺环节。

在挤出机中，塑料熔体被加热到一定温度，然后通过螺杆的旋转和挤出口的模具，将熔体挤出成为圆形截面的管材。

在挤出过程中，需要控制挤出机的温度、压力和速度等参数，以确保管材的质量和尺寸稳定。

同时，还需要采用真空吸引和冷却水循环等措施，使熔体迅速冷却，形成规整的管材。

4. 冷却定型挤出成型后的管材需要经过冷却定型，使其保持稳定的形状和尺寸。

一般情况下，冷却定型采用水槽冷却的方式。

将挤出的管材通过传送装置送入水槽中，水槽中循环流动的冷却水能够迅速将管材的温度降低，使其固化成为实心的管材。

同时，水槽中的冷却水还能够冷却挤出机的模具，避免过热对管材质量的影响。

5. 切割和检验冷却定型后的管材通过传送装置送入切割机，进行长度定尺切割。

切割机根据设定的长度，自动将管材切割成为所需的长度，并进行削边处理，以提高管材的连接性能。

切割后的管材需要进行质量检验，以确保其符合相关标准和要求。

常见的检验项目包括外观质量、尺寸偏差、壁厚均匀性、物理性能等。

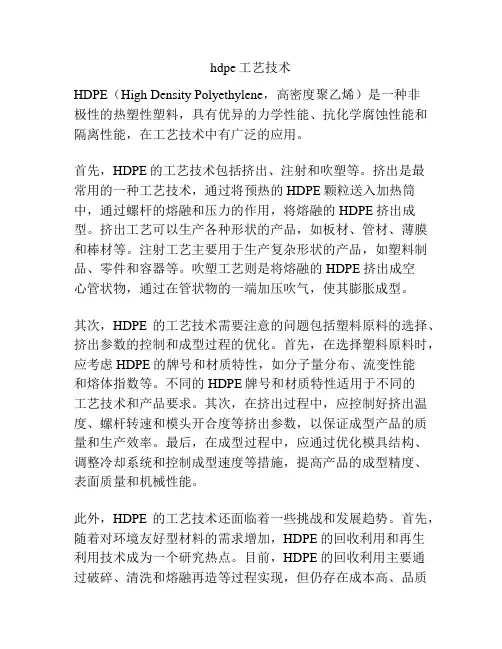

hdpe工艺技术HDPE（High Density Polyethylene，高密度聚乙烯）是一种非极性的热塑性塑料，具有优异的力学性能、抗化学腐蚀性能和隔离性能，在工艺技术中有广泛的应用。

首先，HDPE的工艺技术包括挤出、注射和吹塑等。

挤出是最常用的一种工艺技术，通过将预热的HDPE颗粒送入加热筒中，通过螺杆的熔融和压力的作用，将熔融的HDPE挤出成型。

挤出工艺可以生产各种形状的产品，如板材、管材、薄膜和棒材等。

注射工艺主要用于生产复杂形状的产品，如塑料制品、零件和容器等。

吹塑工艺则是将熔融的HDPE挤出成空心管状物，通过在管状物的一端加压吹气，使其膨胀成型。

其次，HDPE的工艺技术需要注意的问题包括塑料原料的选择、挤出参数的控制和成型过程的优化。

首先，在选择塑料原料时，应考虑HDPE的牌号和材质特性，如分子量分布、流变性能和熔体指数等。

不同的HDPE牌号和材质特性适用于不同的工艺技术和产品要求。

其次，在挤出过程中，应控制好挤出温度、螺杆转速和模头开合度等挤出参数，以保证成型产品的质量和生产效率。

最后，在成型过程中，应通过优化模具结构、调整冷却系统和控制成型速度等措施，提高产品的成型精度、表面质量和机械性能。

此外，HDPE的工艺技术还面临着一些挑战和发展趋势。

首先，随着对环境友好型材料的需求增加，HDPE的回收利用和再生利用技术成为一个研究热点。

目前，HDPE的回收利用主要通过破碎、清洗和熔融再造等过程实现，但仍存在成本高、品质差和技术难度大等问题。

其次，HDPE的工艺技术也在不断发展，如聚合方法的改进、改性剂的应用和新工艺技术的引入等。

这些新技术和方法的应用将进一步提高HDPE的力学性能、热稳定性和加工性能，拓宽其应用领域。

总之，HDPE作为一种重要的工程塑料，具有优异的力学性能、抗化学腐蚀性能和隔离性能，在工艺技术中有广泛的应用。

通过挤出、注射和吹塑等工艺技术，可以生产各种形状的产品。

在实际应用中，需要根据不同的工艺要求和产品特性选择合适的HDPE原料，并控制好挤出参数和成型过程，以确保产品的质量和生产效率。

高密度聚乙烯科技名词定义中文名称：高密度聚乙烯英文名称：high density polyethylene，HDPE定义：主链中平均每1000个碳原子仅含几个支链，密度通常为0.946~0.976g/cm3的聚乙烯。

应用学科：材料科学技术（一级学科）；高分子材料（二级学科）；塑料（三级学科）以上内容由全国科学技术名词审定委员会审定公布百科名片高密度聚乙烯高密度聚乙烯（High Density Polyethylene，简称为“HDPE”），是一种结晶度高、非极性的热塑性树脂。

原态HDPE的外表呈乳白色，在微薄截面呈一定程度的半透明状。

PE具有优良的耐大多数生活和工业用化学品的特性。

某些种类的化学品会产生化学腐蚀，例如腐蚀性氧化剂（浓硝酸），芳香烃（二甲苯）和卤化烃（四氯化碳）。

该聚合物不吸湿并具有好的防水蒸汽性，可用于包装用途。

HDPE具有很好的电性能，特别是绝缘介电强度高，使其很适用于电线电缆。

中到高分子量等级具有极好的抗冲击性，在常温甚至在-40F低温度下均如此。

目录简介HDPE材料特性1.产品性能：2.应用场合：3.历史发展主要特性密度HDPE国家技术标准表生产和催化剂分子量添加剂加工方法主要用途：产品性能包装与储运回收利用HDPE薄膜性能参数表展开简介高密度聚乙烯，英文名称为“High Density Polyethylene”，简称为“HDPE”。

HDPE是一种结晶度高、非极性的热塑性树脂。

原态HDPE的外表呈乳白色，在微薄截面呈一定程度的半透明状。

PE具有优良的耐大多数生活和工业用化学品的特性。

某些种类的化学品会产生化学腐蚀，例如腐蚀性氧化剂（浓硝酸），芳香烃（二甲苯）和卤化烃（四氯化碳）。

该聚合物不吸湿并具有好的防水蒸汽性，可用于包装用途。

HDPE具有很好的电性能，特别是绝缘介电强度高，使其很适用于电线电缆。

中到高分子量等级具有极好的抗冲击性，在常温甚至在-40F低温度下均如此。

HDPE[1]是一种结晶度高、非极性的热塑性树脂。

高密度聚乙烯（HDPE）排水管熔焊施工工法高密度聚乙烯（HDPE）排水管熔焊施工工法一、前言高密度聚乙烯（HDPE）是一种优质的材料，被广泛应用于排水系统。

在排水管道的施工中，采用HDPE管材进行熔焊施工工法能够提高施工的效率和质量。

本文将从工法特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析和工程实例等方面进行详细介绍。

二、工法特点HDPE管熔焊施工工法具有以下几个特点：1. 施工过程简单方便：熔焊施工工法无需使用胶水或其他附加物质，只需通过热熔连接来进行管材的连接；2. 施工速度快：采用熔焊施工工法，能够快速完成管材的连接，提高施工效率；3. 施工质量高：熔焊施工能够实现管材的无缝连接，有效防止渗漏问题，提高施工质量；4. 适应性强：适用于不同直径和长度的HDPE管道，适应范围广。

三、适应范围HDPE管熔焊施工工法适用于各种类型的排水系统，包括工业排水、市政排水、农业排水等。

它可以用于排水管道的安装，包括新建管道和既有管道的维修扩建。

四、工艺原理HDPE管熔焊施工工法的原理是通过加热管材的连接端部分以达到熔化状态，然后迅速连接，使其重新凝固形成连接点。

该工法采取的技术措施包括：1. 准备工作：清理管材连接端，使其干净平整；2. 管端加热：使用电热板或焊接机对管端进行加热，使其达到熔化状态；3. 管材连接：在管材熔化时，迅速将两根管材连接起来，保持连接时熔化状态；4. 冷却固化：将连接完成的管材进行冷却，直到连接点凝固形成稳定的连接。

五、施工工艺1. 准备工作：测量管道长度和方向，确定连接点位置，清理管材连接端；2. 管段剪切：根据需要的长度，使用切管工具剪切管段；3. 管段连接：将管段与连接件进行连接，并使用热熔工具进行熔焊连接；4. 进建筑物外围施工：按照管道布置图进行管道的埋设和连接；5. 管段测试：完成管道的连接后，进行管段的测试，确保施工质量和密封性；6. 管道完工：完成所有管道的连接和测试后，进行整体的清理、检查和验收。

高密度聚乙烯（HDPE）双壁波纹管施工工法高密度聚乙烯（HDPE）双壁波纹管施工工法一、前言高密度聚乙烯（HDPE）双壁波纹管具有很强的耐压性能和良好的耐腐蚀性能，广泛应用于给水、雨水和污水等工程领域。

本文将介绍HDPE双壁波纹管的施工工法，包括工法特点、适用范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及工程实例，旨在为工程实践提供指导和参考。

二、工法特点HDPE双壁波纹管施工工法具有以下特点：1. 管材强度高：HDPE双壁波纹管具有很高的抗压强度和刚性，能够承受较大的压力和荷载。

2. 耐腐蚀性好：HDPE材料具有良好的耐化学腐蚀性能，能够适应不同环境下的介质要求。

3. 管材可靠性高：HDPE双壁波纹管使用热熔连接方式，具有可靠的连接性能，保证了施工质量和使用寿命。

4. 施工便捷：HDPE双壁波纹管重量轻、柔韧性好，安装和运输都比较方便快捷。

三、适应范围HDPE双壁波纹管施工工法适用于以下工程领域：1. 给水工程：包括城市自来水供应管网、供水管道等。

2. 排水工程：包括道路排水、雨水收集和污水排放等。

3. 工业管道：包括化工、石油、天然气等工业领域的管道系统。

4. 农田灌溉：用于农田灌溉和排水系统。

四、工艺原理HDPE双壁波纹管施工工法的基本原理是通过热熔连接或电熔连接方式将管材连接成一体，形成连续的管道系统。

同时，采取一系列的技术措施，如土方开挖、基底处理、管道安装和固定等，确保施工质量和工程安全。

五、施工工艺HDPE双壁波纹管施工工艺主要包括以下几个阶段：1. 设计和准备阶段：确定工程布局、管道尺寸和材料要求，准备施工所需的材料和机具设备。

2. 土方开挖和基底处理：按照设计要求进行土方开挖和土壤处理，为管道的安装和固定做好基础准备。

3. 管道安装：将HDPE双壁波纹管根据设计要求逐段连接，采取热熔连接或电熔连接方式，确保连接牢固可靠。

4. 管道固定：采用合适的支架、夹具等固定装置将管道固定在地下，确保管道不易移动或变形。

hdpe生产工艺技术详解HDPE（High Density Polyethylene，高密度聚乙烯）是一种高密度聚合物材料，其生产工艺技术主要包括以下几个方面：1. 聚合物制备：HDPE的聚合物制备主要采用乙烯单体进行聚合反应。

乙烯单体首先通过蒸馏等方式纯化，然后与催化剂（通常为Ziegler-Natta催化剂）接触，引发聚合反应。

聚合过程中，控制温度、压力和催化剂浓度等参数，以获得所需的聚合度和分子结构。

2. 吹塑成型：HDPE在制备成型过程中主要采用吹塑成型技术。

首先，将粉状或颗粒状的HDPE料粒通过烘干设备去除水分和杂质。

然后，将预热的HDPE颗粒放入吹塑机的螺杆进料段，通过加热、塑化、压力传递等过程，将熔融的HDPE挤出，形成塑料管材。

最后，通过气缸控制，调整空气流量，使塑料管材膨胀，形成空心圆柱形状。

吹塑成型过程涉及挤出、膨胀、冷却等环节，需要合理控制工艺参数，以确保产品质量。

3. 挤出成型：HDPE也可以通过挤出成型技术制备成型。

如制备HDPE板材、薄膜等。

挤出成型的工艺过程包括熔融、挤出、冷却等环节。

首先，将HDPE颗粒通过加热、塑化设备熔化。

然后，将熔化的HDPE挤出模具，通过挤出机的螺杆推送，形成希望的形状。

最后，通过冷却装置降低温度，固化HDPE，形成所需的板材或薄膜。

4. 注塑成型：HDPE也可以通过注塑成型技术制备成型。

注塑成型的工艺过程包括塑料熔化、充填、冷却、脱模等环节。

首先，将HDPE颗粒通过注塑机的加热筒和螺杆进行塑料熔化。

然后，将熔化的HDPE注入模具的充填腔，使塑料充满整个腔体。

接着，通过冷却装置降低温度，固化HDPE，形成所需的产品。

最后，脱模装置将成型的产品从模具中取出。

综上所述，HDPE的生产工艺技术主要包括聚合物制备、吹塑成型、挤出成型和注塑成型等环节。

不同的产品需要选择不同的工艺技术，以满足所需的产品形状和性能要求。

一、什么是高密度聚乙烯(hdpe)板材？高密度聚乙烯(hdpe)板材是一种由高密度聚乙烯原料制成的板材材料。

高密度聚乙烯是一种重要的热塑性树脂材料，具有较高的结晶度和密度，因此具有良好的物理力学性能和化学性能。

hdpe板材通常用于制作各种容器、管道、地下排水系统、垃圾桶等应用领域。

二、高密度聚乙烯(hdpe)板材的特点1. 耐腐蚀性：高密度聚乙烯(hdpe)板材具有优异的耐腐蚀性能，能够抵抗酸碱腐蚀，适用于各种腐蚀性环境。

2. 耐磨性：由于高密度聚乙烯(hdpe)板材具有高密度和高结晶度，因此具有较高的耐磨性，能够在长期使用中保持良好的表面平整度。

3. 耐低温性：高密度聚乙烯(hdpe)板材在低温下仍能保持良好的韧性和强度，不易变形和破裂，适用于低温环境下的使用。

4. 加工性能好：高密度聚乙烯(hdpe)板材具有良好的加工性能，易于切割、焊接和成型，能够满足不同形状和尺寸的需求。

5. 环保性：高密度聚乙烯(hdpe)板材在生产和使用过程中不产生有害物质，具有良好的环保性能，符合现代社会对环保材料的需求。

三、高密度聚乙烯(hdpe)板材的应用领域1. 市政工程领域：高密度聚乙烯(hdpe)板材通常用于市政排水管道、地下排水系统、垃圾桶等领域，具有良好的耐腐蚀性和抗老化性能，能够有效提高市政工程的使用寿命。

2. 医药制药领域：高密度聚乙烯(hdpe)板材常用于制作医疗设备、药品包装容器等，因其优异的耐腐蚀性和无毒性能，能够保障医药制药领域的产品质量和安全性。

3. 食品加工领域：高密度聚乙烯(hdpe)板材在食品加工生产中常用于制作食品容器、管道等设备，可靠的耐腐蚀性和无毒性能能够满足食品卫生安全的需求。

4. 电子电器领域：高密度聚乙烯(hdpe)板材在电子电器行业被广泛应用于制作绝缘材料、电子元器件包装、线缆护套等，具有良好的绝缘性能和耐磨性能。

四、高密度聚乙烯(hdpe)板材的发展趋势随着社会经济的快速发展和科学技术的不断进步，高密度聚乙烯(hdpe)板材将在更多领域得到应用。

HDPE基本数据英文全名：High Density Polyethylene，HDPE中文名称：高密度聚乙烯颜色：半透明特性：1.比重是0.94～0.96，结晶性(90%)。

2.具有刚性，成为成形材料。

3.耐冲击，耐寒性亦优。

4.电机特性优。

5.耐水，耐药品性优，水蒸汽，空气无法透过胶布。

6.成形品的表面较柔软，在125℃溶融，燃烧产生蜡臭味，不发生烟。

7.不易接着，印刷，受日光，热(100℃)则逐渐老化。

机械特性抗拉弹性：630 kgf/cm^2热物性质热传导系数：11.0─12.4e-004 cal/cm^2/cm/sec．℃热膨胀系数：11.0～13.0e-005 cm/cm/℃融点：132℃(标准级）成形加工性成形性：保持塑料在0.01％以下的湿度，在加工前所有的塑料最好先干燥以免在加工时会有裂解产生。

黏度表现：以HDPE(LH901/台聚)为例。

射出成形温度：150 ～260℃射出成形压力：350 ～1400kg/cm^2成形收缩率：线性收缩率0.015～0.05(％)比重：玻璃纤维标准级(0.960 cm^3/gf)机械加工性：优加工成形条件设定建议湿度：保持在0.01～0.02％以下，使用热风干燥机干燥成形前要充份干燥(60℃，2小时)。

塑料加工温度：150～260℃。

模具温度：模温30～70℃。

射出压力：350～1400 kg/cm^2用途说明1.容器（啤酒箱、农作物用、塑料箱等)。

2.瓶子（小型瓶子、灯油罐、大型瓶子、鼓型罐）。

3.日用品（桶子、蒌子、玩具、厨房用品)。

4.胶布（强化胶布、极薄胶布、购物袋）。

5.管子（大型、小型管子）。

6.绳带（延伸带、绳子、渔网布）。

7.其它（栈板、交通标志、文具等）。

塑料应用实例其它：栈板加工问题处理方法收缩翘曲1.改变浇口位置，2.降低模温，3.增加周期时间，4.增加或降低射速烧焦、变色1.加大排气孔，2.降低射速，3.改变浇口位置，4.降低成形温度，5.加大喷嘴口，6.增加浇口大小毛边1.增加锁模压力，2.降低射压，3.确定塑料是否干燥，4.降低射速，5.降低熔融温度，成型品黏模1.检查模具的倒勾，2.降低射压，3.降低射速，4.确定塑料是否干燥，5.降低保压，6.减少螺杆前进时间，7.减少周期时间垂涎1.降低喷嘴温度，2.确定塑料是否干燥，3.减少周期时间，4.降低熔融温度，5.增加模温，6.使用熔融减压HDPE流变性质暨热物性质一、流变性质1-1.黏度(viscosity)是一种流对流体所产生抵抗的指标。
