抽屉柜模数

一，配电柜的模数：
MNS配电柜抽屉柜或固定分隔柜用模数来表示可供安装的空间，如MNS 柜安装模数为72E，一个模数(1E)为25mm，通常分为8E、16E、24E、36E、72E等，不同功率、不同形式的回路（受电、可逆、不可逆、星-三角等）所占用的空间是不一样的，即占用的模数不一样，可自由组合，（不超过72E).
二，机柜的U值：
u(unit的缩略语)是一种表示组合式机架外部尺寸的单位，详细尺寸由作为业界团体的美国电子工业协会（eia）决定。

规定的尺寸是宽（48.26cm＝19英寸）与高（4.445cm的倍数）。

由于宽为19英寸，所以有时也将满足这一规定的机架称为“19英寸机架”。

厚度以4.445cm为基本单位。

1u就是4.445cm，2u则是1u的2倍为8.89cm（如此类推）。

关于低压开关柜中三种不同型号抽屉柜的区别，太全了！建议收藏！从结构上可分为两种：固定式和抽出式。

GGD是固定柜，常见的GCK、GCS、MNS是抽屉柜。

那么，有些人不明白为什么抽屉柜的型号有三种或者更多，它们有什么区别吗？今天山西开关柜厂家就各种型号抽屉柜的区别做一下简单的介绍。

一、GCK柜和GCS、MNS柜抽屉推进机构不同。

抽屉采用开门或带门操作方式。

开门操作时抽屉采用拔把式二位置、拔把式三位置操作机构和螺旋式推进机构、带门操作时抽屉采用CXJG型操作机构。

、MNS抽屉采用的是结嵌入式：通过安装在抽屉面板上的操作机构，在360度旋转范围内就能实现开关的分合、试验、隔离、锁定，并通过齿轮与凸轮之间的传动实现抽屉的插拔功能。

二、GCS与的区别：1.柜体形式不同：GCS柜只能做单面操作柜，深800。

MNS柜可以做双面操作柜，深1000。

2.原产地不同：GCS国内自主研发（森源）。

MNS是从ABB公司引进的。

GCS是从96年开始投放市场，很多方面都是仿照MNS，例如水平母线，进出线方式等。

3.钢型拼装不同：GCS是由8MF（KS）型钢拼装而成，而MNS是由C（KB）型钢拼装的。

从强度上来讲GCS要优于MNS。

但是从美观度上来讲，MNS要比GCS好看，很多厂家都采用C型材做GCS。

GCS原始设计最大电流只能做到4000A，而MNS可以达到更高，经过很多改进GCS现在达到6300A。

4.抽屉机构不同：GCS采用旋转推进机构（CJG-1~3），而MNS 采用的是大联锁。

相比之下GCS抽屉比MNS抽屉插拔更省力。

5.安装模数不同：MNS柜安装模数是25mm而GCS是20mm，GCS最多可以做11层抽屉，MNS可以做9层X2面。

所以GCS最多22个抽屉，而MNS最多72个抽屉。

MNS在小电流方面有优势，而GCS在大电流方面有优势。

通过以上小编的讲解，大家应该大致明白GCS、GSK、MNS的区别了吧。

在平时采购时可根据工程的不同特点以及使用用途等来进行对比和选择。

GCS、GCK、MNS、GGD低压开关柜区别GGD是固定柜，GCK、GCS、MNS是抽屉柜。

GCK柜和GCS、MNS柜抽屉推进机构不同；GCS柜只能做单面操作柜，柜深800mm，MNS柜可以做双面操作柜，柜深1000mm。

模数：GCK (森源)最小抽屉单元1模数:GCS最小抽屉单元1/2模数,MNS(进口ABB技术)最小抽屉单元1/4模数。

母线：MNS和GCS的水平母线都是后出线与前左的抽屉单元、前右的电缆出线室有隔板隔开，他们的垂直母线是组装在阻燃型塑料功能板中更可靠。

而GCK 水平母线是设在柜顶上，垂直母线没有阻燃型塑料功能板，电缆出线可后出，也可做成右侧电缆室出线，但抽屉推进机构和GCS、MNS不同，比较简单。

到今天，MNS和GCS做经济型的，水平母线也都是设在柜顶上，郑远林认为，经济型的差别已经很小了，还是看标准型的区别。

抽屉： GCS最小只能有1/2抽屉，MNS有1/4抽屉，MNS抽屉另有联锁机构，而GCS只是开关本身有。

GCS与MNS的区别1，原产地不同：GCS是国内自主设计开发的。

MNS是从ABB公司引进的。

GCS是从96年开始投放市场，很多方面都是仿照MNS，例如水平母线，进出线方式等。

2，钢型拼装不同：GCS是由8MF（KS）型钢拼装而成，而MNS是由C（KB）型钢拼装的。

从强度上讲GCS要优于MNS。

但是从美观上讲，MNS要比GCS好看，很多厂家都采用C 型材做GCS。

GCS原始设计最大电流只能做到4000A，而MNS可以达到更高，经过很多改进GCS现在达到6300A。

3，抽屉机构不同：GCS采用旋转推进机构（CJG-1~3），而MNS采用的是大联锁。

相比之下GCS抽屉比MNS抽屉插拔更省力一点。

4，安装模数不同：MNS柜安装模数是250mm而GCS是200mm，GCS最多可做11层抽屉，MNS可以做9层，但是MNS可以做双面柜（正反两均装抽屉）。

因此GCS最多可做22个抽屉，而MNS可做72个抽屉（GCS没四分之一单元抽屉而MNS有）。

GCK抽屉柜使用说明书2010年03月概述:GCK系统是我厂引进瑞士ABB公司制造技术的产品,为工厂组装式低压开关柜装置,技术标准符合IEC439-1、VDE660part500、BS5486partl、UTE63-410.作为船用的产品还符合Lioyd's Register船用标准GCK低压抽出式开关柜包括固定技术和抽屉技术。

选用材料又分为钢板结构技术和塑料结构技术。

后者技术水平达到八十年代水平。

GCK系统能适应各种供电配电的需要，能广泛用于陆用、电站等工矿企业配电系统。

本公司生产的GCK系统柜已通过国家强制性产品认证。

产品特点：设计紧凑：以较小的空间能容纳较多的功能单元。

结构通用性强，组装灵活：以25mm为模数的C形型材能满足各种结构形式，防护等级及使用环境的要求。

采用标准模块设计：分别可组成保护、操作、控制、调节、测定、批示等标准单元；用户可根据需要任意选用组装，以200余种组装件可以组成不同方案的框架结构和抽屉单元。

安全性：大量采用高强度阻燃型工程塑料组件，有效加强防护安全性能。

技术性能高：主要参数达到当代国际技术水平。

压缩场地：三化程度高，可大大压缩储存和运输预制件的场地。

装配方便：不需要特殊复杂工具。

用途:GCK型低压抽出式开关柜使用于三相交流频率为50Hz，额定工作电压为400V（690V），额定电流为4000A及以下的发、供电系统中的作为动力、配电和电动机集中控制、电容补偿之用。

广泛应用于发电厂、石油、化工、冶金、纺织、高层建筑等场所，也可用在大型发电厂，石化系统等自动化程度高，要求与计算机接口的场所。

执行标准:本产品符合GB7251.1-2005《低压成套开关设备和控制设备》和JB/T9661-1999《低压抽出式成套开关设备》的要求。

结构特点：1、框架采用8MF冷轧型材，其型材的二侧面分别有模数为20mm和100mm安装孔，使得框架组装灵活方便。

2、框架的侧框装配形式设计为两种，全组装式结构和部分(侧框和横梁)焊接式结构，供用户选择。

GCS、GCK、MNS、GGD开关柜区别GGD是固定柜，GCK、GCS、MNS是抽屉柜。

GCK柜和GCS、MNS柜抽屉推进机构不同；GCS柜只能做单面操作柜，柜深800mm，GCS原始设计最大电流只能做到4000AMNS柜可以做双面操作柜，柜深1000mm，可做到6300A一、几种型号的异同点●模数：GCK (森源)最小抽屉单元1模数:GCS最小抽屉单元1/2模数,MNS(进口ABB技术)最小抽屉单元1/4模数。

●母线：MNS和GCS的水平母线都是后出线与前左的抽屉单元、前右的电缆出线室有隔板隔开，他们的垂直母线是组装在阻燃型塑料功能板中更可靠。

而GCK水平母线是设在柜顶上，垂直母线没有阻燃型塑料功能板，电缆出线可后出，也可做成右侧电缆室出线，但抽屉推进机构和GCS、MNS不同，比较简单。

●抽屉： GCS最小只能有1/2抽屉，MNS有1/4抽屉，MNS抽屉另有联锁机构，而GCS只是开关本身有。

二、GCS与MNS的区别1，原产地不同：GCS是国内自主设计开发的。

MNS是从ABB公司引进的。

GCS是从96年开始投放市场，很多方面都是仿照MNS，例如水平母线，进出线方式等。

2，钢型拼装不同：GCS是由8MF（KS）型钢拼装而成，而MNS是由C（KB）型钢拼装的。

从强度上讲GCS要优于MNS。

但是从美观上讲，MNS要比GCS好看，很多厂家都采用C型材做GCS。

GCS原始设计最大电流只能做到4000A，而MNS可以达到更高，经过很多改进GCS现在达到6300A。

3，抽屉机构不同：GCS采用旋转推进机构（CJG-1~3），而MNS采用的是大联锁。

相比之下GCS抽屉比MNS抽屉插拔更省力一点。

4，安装模数不同：MNS柜安装模数是25mm而GCS是20mm，GCS最多可做11层抽屉，MNS可以做9层，但是MNS可以做双面柜（正反两均装抽屉）。

因此GCS最多可做22个抽屉，而MNS可做72个抽屉（GCS没四分之一单元抽屉而MNS有）。

抽屉高度(E=25)8E/4 1/4单元额定电流最大63A(可装63型及以下塑壳断路器)8E/2 1/2单元额定电流最大100A(可装100型及以下塑壳断路器)8E=200MM 1单元额定电流最大250A(可装250型及以下塑壳断路器)12E=300MM 1.5单元额定电流最大630A(可装630型及以下塑壳断路器,空间不够的时候采用,一般用2单元的就可以了)16E=400MM 2单元额定电流最大630A(可装630型及以下塑壳断路器)20E=500MM 2.5单元额定电流最大630A(可装630型及以下塑壳断路器)24E=600MM 3单元额定电流最大630A(可装630型及以下塑壳断路器)一单元抽屉层高200mm，可分为8E/4、8E/2、8E、12E、16E、20E、24E，柜体的有效高度为72E，最多可装9层共36个1/4单元出线回路。

抽屉的推拉机构与塑壳断路器的操作机构是分别独立的。

柜体有效安装高度200mmx9层=1800mm抽屉单元设有机械联锁装置MNS低压柜的抽屉通常用低压柜的抽屉 8E/4、8E/2、16E、20E、24E指抽屉的高度,E=25.8E/4=200/4(意思是200高的空间布置4个抽屉,宽度为150)8E/2=200/2(意思是200高的空间布置2个抽屉宽度为300)8E=抽屉高度为200宽度为60012E=抽屉高度为300宽度为60016E=抽屉高度为400宽度为60020E=抽屉高度为500宽度为60024E=抽屉高度为600宽度为600根据回路的电流以元件来选择8E/4 1/4单元额定电流最大63A(可装63型及以下塑壳断路器)8E/2 1/2单元额定电流最大100A(可装100型及以下塑壳断路器)8E=200MM 1单元额定电流最大250A(可装250型及以下塑壳断路器)12E=300MM 1.5单元额定电流最大630A(可装630型及以下塑壳断路器,空间不够的时候采用,一般用2单元的就可以了)16E=400MM 2单元额定电流最大630A(可装630型及以下塑壳断路器)20E=500MM 2.5单元额定电流最大630A(可装630型及以下塑壳断路器)24E=600MM 3单元额定电流最大630A(可装630型及以下塑壳断路器)一单元抽屉层高200mm，可分为8E/4、8E/2、8E、12E、16E、20E、24E，柜体的有效高度为72E，最多可装9层共36个1/4单元出线回路。

GGD是固定柜，GCK、GCS、MNS是抽屉柜。

GCK柜和GCS、MNS柜抽屉推进机构不同；GCS柜只能做单面操作柜，柜深800mm，MNS柜可以做双面操作柜，柜深1000mm。

l 几种型号的异同点：产品型号互换性联锁位置固定与抽出混装方式抽屉推进式抽屉间隔安装方式分断接通能力二次最大安装回路数动热稳定性垂直排GCK 差－－无可以左右高16 好三相GCS 良好良好不明显可以旋转高20 高三相MNS 良好良好不明显可以联锁强20 强三相四线表一l 模数：GCK (森源)最小抽屉单元1模数:GCS最小抽屉单元1/2模数,MNS(进口ABB技术)最小抽屉单元1/4模数。

l 母线：MNS和GCS的水平母线都是后出线与前左的抽屉单元、前右的电缆出线室有隔板隔开，他们的垂直母线是组装在阻燃型塑料功能板中更可靠。

而GCK水平母线是设在柜顶上，垂直母线没有阻燃型塑料功能板，电缆出线可后出，也可做成右侧电缆室出线，但抽屉推进机构和GCS、MNS不同，比较简单。

l 抽屉：GCS最小只能有1/2抽屉，MNS有1/4抽屉，MNS抽屉另有联锁机构，而GCS只是开关本身有。

l GCS与MNS的区别1，原产地不同：GCS是国内自主设计开发的。

MNS是从ABB公司引进的。

GCS是从96年开始投放市场，很多方面都是仿照MNS，例如水平母线，进出线方式等。

2，钢型拼装不同：GCS是由8MF（KS）型钢拼装而成，而MNS是由C（KB）型钢拼装的。

从强度上讲GCS要优于MNS。

但是从美观上讲，MNS要比GCS好看，很多厂家都采用C型材做GCS。

GCS原始设计最大电流只能做到4000A，而MNS可以达到更高，经过很多改进GCS现在达到6300A。

3，抽屉机构不同：GCS采用旋转推进机构（CJG-1~3），而MNS采用的是大联锁。

相比之下GCS抽屉比MNS抽屉插拔更省力一点。

4，安装模数不同：MNS柜安装模数是25mm而GCS是20mm，GCS最多可做11层抽屉，MNS可以做9层，但是MNS可以做双面柜（正反两均装抽屉）。

低压柜（GCS）生产制造规范1.防护等级IP40 ；其他（依据具体项目的技术要求来选择）。

2.柜体型材标准柜型：8MF型材；非标：C型材或其他（依据具体项目的技术要求来选择）。

3.柜型GCS低压柜可分为标准型、经济型和固定分割三种类型；抽屉的模数（M）高为160mm,依次可分为1/2M,1M、1.5M、2M和3M；其中1/2M单元最大回路电流为63A，1M单元最大回路电流为250A，1.5M单元最大回路电流为400A，2M、3M单元最大回路电流为630A；单面GCS柜最大允许有11个1M单元，22个1/2M单元，所有回路总电流之和除备用回路外再乘以分散系数（GB7251详述）不能大于1160A（标准型GCS低压柜功能板内封闭垂直母线电流为1160A）；1/2M单元抽屉内要配置相应规格接触器、热继电器（独立安装）安装板，如1/2M单元回路电流比较小（小于等于15A）回路中有电流互感器，需考虑电流互感器的穿线窗口是否能满足穿多匝一次线的要求（建议配端子接线式的电流互感器），1M、1.5M、2M单元抽屉内配置独立接触器安装板，3M单元抽屉内在塑壳断路器上方水平方向需配置一块完整的接触器、热继电器安装板。

4.柜体外形尺寸（宽*深*高）：GCS低压柜体规格如下所述为：宽（600）*深（800、1000）*高（2200），宽（800）*深（600、800、1000）*高（2200），宽（1000）*深（600、800、1000）*高（2200），具体规格依据具体项目一次图中所示柜体尺寸为依据选择。

5.柜内材质框架:敷铝锌板，普通钢板喷涂；隔板及其他（依据具体项目的技术要求来选择）。

6.框架、门板颜色喷涂颜色：依据具体项目的技术要求来选择。

7.柜体眉头前后双眉头或前（单）眉头配置依实际情况定，眉头印制内容、字体大小、印刷方式、颜色见柜体排列示意图所示和眉头制作规范。

8.出厂铭牌位置右后门合适位置或前母线室小门合适位置（靠墙安装）依实际情况定；开孔尺寸（见图一）。

抽屉柜模数文档编制序号：[KK8UY-LL9IO69-TTO6M3-MTOL89-FTT688]M N S低压柜的抽屉通常用8E/4、8E/2、16E、20E、24E 最佳答案指抽屉的高度,E=258E/4=200/4(意思是200高的空间布置4个抽屉,宽度为150)8E/2=200/2(意思是200高的空间布置2个抽屉宽度为300)8E=抽屉高度为200宽度为60012E=抽屉高度为300宽度为60016E=抽屉高度为400宽度为60020E=抽屉高度为500宽度为60024E=抽屉高度为600宽度为600根据回路的电流以元件来选择8E/41/4单元额定电流最大63A(可装63型及以下塑壳断路器)8E/21/2单元额定电流最大100A(可装100型及以下塑壳断路器)8E=200MM1单元额定电流最大250A(可装250型及以下塑壳断路器)12E=300MM1.5单元额定电流最大630A(可装630型及以下塑壳断路器,空间不够的时候采用,一般用2单元的就可以了)16E=400MM2单元额定电流最大630A(可装630型及以下塑壳断路器)20E=500MM2.5单元额定电流最大630A(可装630型及以下塑壳断路器)24E=600MM3单元额定电流最大630A(可装630型及以下塑壳断路器)一单元抽屉层高200mm，可分为8E/4、8E/2、8E、12E、16E、20E、24E，柜体的有效高度为72E，最多可装9层共36个1/4单元出线回路。

抽屉的推拉机构与塑壳断路器的操作机构是分别独立的。

柜体有效安装高度200mmx9层=1800mm抽屉单元设有机械联锁装置抽屉柜模数GCK,MNS型抽屉式低压开关柜柜高为2200,放抽屉的有效高度(即放抽屉的高度)为1800即可以放9层一单元抽屉,或放18只1/2抽屉,或36只1/4抽屉抽屉规格一般有:1/4单元(电流最大63A),1/2单元(电流最大100A),1单元(200高,电流最大到250A),1.5单元(300高,电流最大到400A),2单元(400高,电流最大到630A),2.5单元(500高,电流最大到630A),3单元(600高,电流最大到630A)GCS型抽屉式低压开关柜柜高为2200,放抽屉的有效高度(即放抽屉的高度)为1760即可以放11层一单元抽屉,或放22只1/2抽屉抽屉规格一般有:1/2单元(电流最大63A),1单元(160高,电流最大到250A),1.5单元(240高,电流最大到400A),2单元(320高,电流最大到630A),3单元(480高,电流最大到630A),4单元(640高,电流最大到630A)。

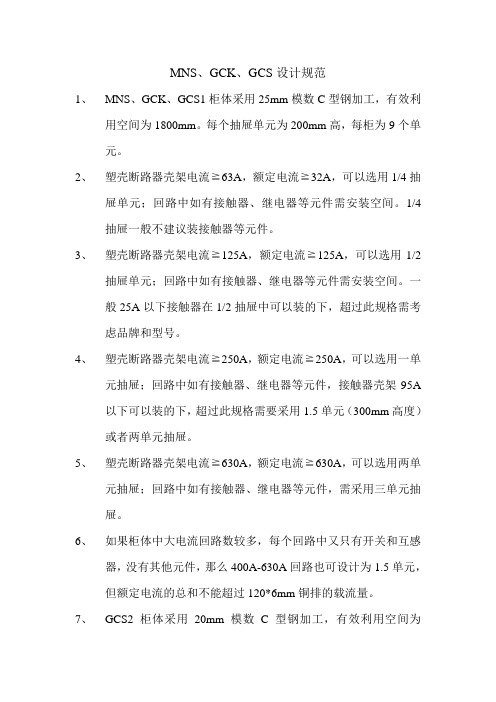

MNS、GCK、GCS设计规范1、MNS、GCK、GCS1柜体采用25mm模数C型钢加工，有效利用空间为1800mm。

每个抽屉单元为200mm高，每柜为9个单元。

2、塑壳断路器壳架电流≧63A，额定电流≧32A，可以选用1/4抽屉单元；回路中如有接触器、继电器等元件需安装空间。

1/4抽屉一般不建议装接触器等元件。

3、塑壳断路器壳架电流≧125A，额定电流≧125A，可以选用1/2抽屉单元；回路中如有接触器、继电器等元件需安装空间。

一般25A以下接触器在1/2抽屉中可以装的下，超过此规格需考虑品牌和型号。

4、塑壳断路器壳架电流≧250A，额定电流≧250A，可以选用一单元抽屉；回路中如有接触器、继电器等元件，接触器壳架95A以下可以装的下，超过此规格需要采用1.5单元（300mm高度）或者两单元抽屉。

5、塑壳断路器壳架电流≧630A，额定电流≧630A，可以选用两单元抽屉；回路中如有接触器、继电器等元件，需采用三单元抽屉。

6、如果柜体中大电流回路数较多，每个回路中又只有开关和互感器，没有其他元件，那么400A-630A回路也可设计为1.5单元，但额定电流的总和不能超过120*6mm铜排的载流量。

7、GCS2柜体采用20mm模数C型钢加工，有效利用空间为1760mm。

每个抽屉单元160mm高，每柜为11个单元。

8、塑壳断路器壳架电流≧125A，额定电流≧125A，可以选用1/2抽屉单元；由于此柜型每单元高度较小，1/2单元中尽量不要装接触器等元件，如有需考虑品牌及型号。

9、塑壳断路器壳架电流≧250A，额定电流≧250A，可以选用一单元抽屉；回路中如有接触器、继电器等元件，需要采用1.5单元（240mm高度）或者两单元抽屉。

10、塑壳断路器壳架电流≧400A，额定电流≧400A，可以选用两单元抽屉；回路中如有接触器、继电器等元件，需采用三单元抽屉。

11、塑壳断路器壳架电流≧630A，额定电流≧630A，可以选用三单元抽屉；12、此规范只作为通用柜型的设计参考，特殊出线回路仍需根据一次原理图单独考虑，单独设计。

抽屉柜模数Document serial number【NL89WT-NY98YT-NC8CB-NNUUT-NUT108】最佳答案指抽屉的高度,E=258E/4=200/4(意思是200高的空间布置4个抽屉,宽度为150)8E/2=200/2(意思是200高的空间布置2个抽屉宽度为300)8E=抽屉高度为200宽度为60012E=抽屉高度为300宽度为60016E=抽屉高度为400宽度为60020E=抽屉高度为500宽度为60024E=抽屉高度为600宽度为600根据回路的电流以元件来选择8E/41/4单元额定电流最大63A(可装63型及以下塑壳断路器)8E/21/2单元额定电流最大100A(可装100型及以下塑壳断路器)8E=200MM1单元额定电流最大250A(可装250型及以下塑壳断路器)12E=300MM1.5单元额定电流最大630A(可装630型及以下塑壳断路器,空间不够的时候采用,一般用2单元的就可以了)16E=400MM2单元额定电流最大630A(可装630型及以下塑壳断路器)20E=500MM2.5单元额定电流最大630A(可装630型及以下塑壳断路器)24E=600MM3单元额定电流最大630A(可装630型及以下塑壳断路器)一单元抽屉层高200mm，可分为8E/4、8E/2、8E、12E、16E、20E、24E，柜体的有效高度为72E，最多可装9层共36个1/4单元出线回路。

抽屉的推拉机构与塑壳断路器的操作机构是分别独立的。

柜体有效安装高度200mmx9层=1800mm抽屉单元设有机械联锁装置抽屉柜模数GCK,MNS型抽屉式低压开关柜柜高为2200,放抽屉的有效高度(即放抽屉的高度)为1800即可以放9层一单元抽屉,或放18只1/2抽屉,或36只1/4抽屉抽屉规格一般有:1/4单元(电流最大63A),1/2单元(电流最大100A),1单元(200高,电流最大到250A),1.5单元(300高,电流最大到400A),2单元(400高,电流最大到630A),2.5单元(500高,电流最大到630A),3单元(600高,电流最大到630A)GCS型抽屉式低压开关柜柜高为2200,放抽屉的有效高度(即放抽屉的高度)为1760即可以放11层一单元抽屉,或放22只1/2抽屉抽屉规格一般有:1/2单元(电流最大63A),1单元(160高,电流最大到250A),1.5单元(240高,电流最大到400A),2单元(320高,电流最大到630A),3单元(480高,电流最大到630A),4单元(640高,电流最大到630A)。

GCS低压抽屉柜简介GCS型低压抽出式开关柜（以下称装置）是两部联合设计组根据行业主管部门、广大电力用户及设计单位的要求设计研制出的符合国情，具有较高技术性能指标，能够适应电力市场发展需要并可与现有引进产品竞争的抽出式低压开关柜。

该装置符合国际标准IEC439-1《低压成套开关设备和控制设备》，符合国家标准GB7251-87《低压成套开关设备》，及ZBK36001-89《低压抽出式成套开关设备》装置适用于发电厂、石油、化工、冶金、纺织、高层建筑等行业的配电系统，在大型发电厂，石化系统等自动化程度高，要求与计算机接口的场所，作为三相交流频率为50（60）HZ，额定工作电压为380V（400）、（690），额定电流为4000A及以下的发、供电系统中的配电，电动机集中控制，无功功率补偿使用的低压成套配电装置。

工作的环境条件1.1用于户内安装；1.2周围空气温度不高于+40℃，不低于-5℃，并且在24小时内其平均温度不高于+35℃。

1.3空气清洁无爆炸性气体，腐蚀性气体及导电尘埃。

1.4相对湿度在最高温度为+40℃时不超过50%，在较低温度时允许有较高的相对湿度，例如+20℃时为90%，但应考虑到由于温度的变化，有可能会偶然地产生适度的凝露。

1.5海拔高度不超过2000m。

1.6运输和存储过程中的温度可在-25℃～+55℃范围之间，在短时间内（不超过24h），温度可达到+70℃。

结构特点2.1.1框架采用8MF冷轧型材，其型材的二侧面分别有模数为20mm和100mm的Φ9安装孔，使得框架组装灵活方便。

2.1.2框架的侧框装配形式设计为两种，全组装式结构和部分（侧框和横梁）焊接式结构，供用户选择。

2.1.3装置的各功能室相互隔离，其隔室分为功能单元室，母线室和电缆室。

各室的作用相对独立。

2.1.4水平主母线采用柜后平置式排列方式，以增强母线抗电动力的能力，是使装置的主电路具备高短路强度能力的基本措施。

2.1.5电缆隔室的设计使电缆上、下进出均十分方便。

1、安装孔模数：GCK、GCS柜20mm；DOMINO柜21.5mm；CUBIC柜32mm；MNS柜25mm；对于屏高2200mm的抽屉柜，实际有效安装高度约为1800mm2、GCK，MNS型抽屉式低压开关柜柜高为2200mm,放抽屉的有效高度(即放抽屉的高度)为1800mm即可以放9层一单元抽屉,或放18只1/2抽屉,或36只1/4抽屉抽屉规格一般有:1个单元=200mm1/4单元(电流最大63A)=50mm1/2单元(电流最大100A)=100mm1单元(电流最大到250A)=200mm1.5单元(电流最大到400A)=300mm2单元(电流最大到630A)=400mm2.5单元(电流最大到630A)=500mm3单元(电流最大到630A)=600mm3、GCS型抽屉式低压开关柜（采用8MF型材，其它型柜一般采用“C”型材）柜高为2200,放抽屉的有效高度(即放抽屉的高度)为1760即可以放11层一单元抽屉,或放22只1/2抽屉抽屉规格一般有1个单元=160mm1/2单元(电流最大63A),1单元(160高,电流最大到250A),1.5单元(240高,电流最大到400A),2单元(320高,电流最大到630A),3单元(480高,电流最大到630A),4单元(640高,电流最大到630A)如GCK、GCS、MNS等，根据厂家的不同，型号命名有不同。

柜体一般是2.2米高，在高度上除去柜顶的母线室和柜底的排气口外，剩下的部分一般分9个抽屉（GCS分11个），每个抽屉合200MM高度，这样每层就是一个单元。

如此可知，每层上安装4个抽屉，每个就是四分之一抽屉单元；另外除了MNU可以做成四分之一抽屉外，一般其它型号都只做二分之一抽屉单元4、电动机控制中心，亦称MCC柜，其代表型号为GCK，其它配电用称为GCL，目前很少这样划分的，统称为GCK。

5、为保证在短路情况下，断路器动作的灵敏度，或保证断路器动作，建议对总变电断路器短延时整定值为脱扣器额定电流的2-5倍。
