《电表改装》

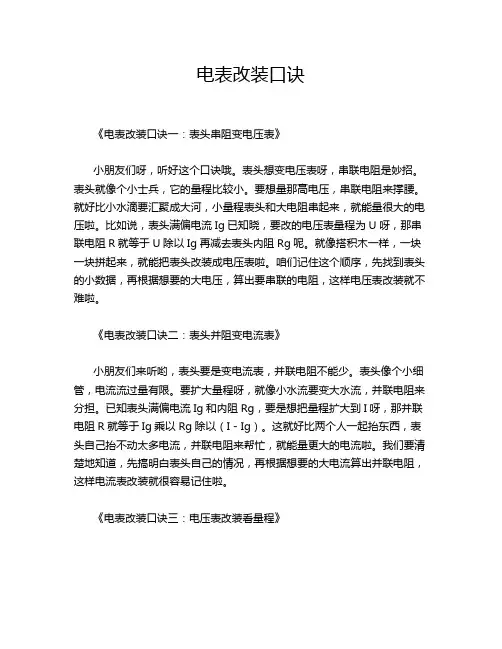

电表改装口诀《电表改装口诀一：表头串阻变电压表》小朋友们呀，听好这个口诀哦。

表头想变电压表呀，串联电阻是妙招。

表头就像个小士兵，它的量程比较小。

要想量那高电压，串联电阻来撑腰。

就好比小水滴要汇聚成大河，小量程表头和大电阻串起来，就能量很大的电压啦。

比如说，表头满偏电流Ig已知晓，要改的电压表量程为U呀，那串联电阻R就等于U除以Ig再减去表头内阻Rg呢。

就像搭积木一样，一块一块拼起来，就能把表头改装成电压表啦。

咱们记住这个顺序，先找到表头的小数据，再根据想要的大电压，算出要串联的电阻，这样电压表改装就不难啦。

《电表改装口诀二：表头并阻变电流表》小朋友们来听哟，表头要是变电流表，并联电阻不能少。

表头像个小细管，电流流过量有限。

要扩大量程呀，就像小水流要变大水流，并联电阻来分担。

已知表头满偏电流Ig和内阻Rg，要是想把量程扩大到I呀，那并联电阻R就等于Ig乘以Rg除以（I - Ig）。

这就好比两个人一起抬东西，表头自己抬不动太多电流，并联电阻来帮忙，就能量更大的电流啦。

我们要清楚地知道，先搞明白表头自己的情况，再根据想要的大电流算出并联电阻，这样电流表改装就很容易记住啦。

《电表改装口诀三：电压表改装看量程》小宝贝们呀，电压表改装得看清量程哟。

量程就像一个大目标，它决定了要串多大的电阻。

就像我们去爬山，要到达的山顶高度就是量程。

表头呢，就像是爬山的小脚步。

如果量程是U，表头满偏电流Ig，内阻Rg，那么串联电阻R就像是那额外搭的梯子，R等于U除以Ig减去Rg。

我们得把这个关系理顺喽，就像穿珠子一样，一个一个按照顺序来，先确定要量多高的电压这个大目标，再通过表头的小数据算出需要串联的电阻，这样电压表改装就清楚明白啦。

《电表改装口诀四：电流表改装找电流》小朋友们，电流表改装呢，要先找到大电流。

大电流就像一条大河，表头能测的只是小支流。

已知表头满偏电流Ig和内阻Rg，要让电流表能测大电流I。

那并联电阻就像是给小支流开的岔道。

大学物理实验报告电表改装电表改装实验报告摘要：本实验旨在通过改装电表，使其能够测量交流电路中的电流和电压。

我们采用了一种简单的改装方法，通过添加适当的电路元件，使电表具备了测量交流电路的能力。

经过实验验证，改装后的电表能够准确地测量交流电路中的电流和电压，达到了预期的效果。

引言：电表是一种常用的电气测量仪器，用于测量电路中的电流和电压。

然而，传统的电表通常只能测量直流电路中的电流和电压，对于交流电路则无法进行准确测量。

因此，为了满足实际测量的需要，我们需要对电表进行改装，使其能够适用于交流电路的测量。

实验方法：1. 首先，我们选择了一台传统的电表作为改装对象，该电表只能测量直流电路中的电流和电压。

2. 然后，我们设计了一个简单的改装电路，通过添加适当的电路元件，使电表具备了测量交流电路的能力。

3. 接下来，我们进行了改装实验，将改装后的电表连接到一个交流电路中，进行了电流和电压的测量。

4. 最后，我们对实验结果进行了分析和验证，验证了改装后的电表能够准确地测量交流电路中的电流和电压。

实验结果：经过实验验证，改装后的电表能够准确地测量交流电路中的电流和电压。

与传统的电表相比，改装后的电表在测量交流电路时具有更高的准确度和稳定性。

因此，改装后的电表能够满足实际测量的需要，具有较好的实用价值。

结论：通过本次实验，我们成功地对电表进行了改装，使其能够适用于交流电路的测量。

改装后的电表具有了更广泛的应用范围，能够满足实际测量的需要。

因此，本次实验取得了较好的效果，具有一定的实用价值。

希望通过本次实验，能够对相关领域的研究和应用提供一定的参考和帮助。

电表的改装知识点总结电表改装是一项在电气领域中常见的实践，通过改装电表，可以实现对电力使用情况的监控和控制，提高电力利用效率，减少能源浪费，满足不同场合的需求。

电表改装通常涉及到传感器安装、数据采集和处理、通信接口等方面的工作，需要有一定的电气知识和技术能力。

本文将对电表改装的相关知识点进行总结，以便对电表改装有所了解的读者进行参考。

一、电表改装的目的电表改装的主要目的是实现对电力使用情况的监控和控制，以提高电力利用效率，减少能源浪费。

通过对电表的改装，可以实现以下功能：1. 实现实时监控：通过在电表上安装传感器，可以实现对电力使用情况的实时监控，包括用电量、用电功率、电压、电流等参数的监测。

2. 数据采集和处理：通过改装电表，可以实现对电力使用数据的采集和处理，对数据进行存储、分析和统计，为电力管理提供数据支持。

3. 远程通信和控制：通过添加通信接口，可以实现对电表的远程通信和控制，便于电力管理人员进行远程监控和操作。

4. 多功能扩展：通过改装电表，可以实现对电表功能的扩展，如增加电力质量监测功能、过载保护功能等。

二、电表改装的关键技术1. 传感器安装：电表改装通常需要在电表上安装各种传感器，如电流传感器、电压传感器、电能表传感器等，以进行电力参数的监测和采集。

传感器的安装位置和接线方式对电表改装的效果具有重要影响，需要仔细设计和施工。

2. 数据采集和处理：改装电表需要配备数据采集设备和处理器，用于对传感器采集的数据进行处理和分析，对数据进行存储和传输。

数据采集和处理设备的性能和稳定性对电表改装的效果至关重要。

3. 通信接口添加：改装电表需要添加通信接口用于实现对电表的远程通信和控制。

通信接口可以是有线接口（如RS485接口、Modbus接口等）、无线接口（如蓝牙、ZigBee、LoRa等）、以太网接口等，需要根据实际需求进行选择和设计。

4. 软件开发和算法设计：改装电表需要编写相应的软件程序用于数据采集、处理和通信，包括数据存储、统计分析、远程控制等功能。

《电表的改装》教学设计4.串联电路和并联电路（第2课时）教学目标：Ⅰ．知识与技能⑴了解小量程电流表的工作原理及基本参数。

⑵理解将小量程电流表改装成较大量程的电压表和电流表的方法，会计算分压电阻和分流电阻的阻值。

⑶在电路分析计算中能够正确看待电表，认识到电表内阻对电路的影响。

Ⅱ．过程与方法通过参与电表量程扩大问题的探究过程，进一步熟悉串并联电路的基本特点，增强应用已学知识处理问题的能力。

Ⅲ．情感态度与价值观通过对实际电表的讨论，培养学生具体问题具体分析的科学素养。

教学设想电表改装是串并联电路知识的具体应用，本节内容可以加深学生对串联电路的电压分配关系、并联电路的电流的分配关系的理解。

同时，该内容也加深学生对电表内阻的认识，为后续电学实验误差的认识与分析扫清障碍。

另外，作为一个知识点，在高考中，也经常在电学实验中加以考察。

故，本节内容比较重要。

在本节内容的教学过程中，我想以引导学生从电压的分配问题入手理解电压表量程扩大的方法，从电流的分配问题入手引导学生理解电流表量程扩大的方法。

引入扩大倍数的概念，将分压电阻、分流电阻表达学生容易记忆的形式。

电表的刻度均匀与否及如何标记，也是一个很实际的问题，引导学生自己标注刻度。

针对电表内阻对实验误差的影响，在学习完电表量程扩大问题后，引导学生认识实际电表内阻的特点，很有必要。

教具多媒体课件、演示用电流表、电压表教学过程：导入：在电学实验中，我们经常要去测量电流和电压，这离不开测量工具——电流表和电压表。

在我们所接触过的学生电表中，都有两个量程，比如电压表通常有0～3V和0～15V两个量程，一个电压表为何有两个量程呢？它的量程是如何改变的呢？这节课我们就来探究电表量程的改变问题。

常用的电流表和电压表都是由一个共同的部件改装而成的，它叫做表头。

一、灵敏电流计（表头）1. 结构矩形线圈原理：指针的偏转角度θ与流过表头的电流I的大小成正比，即θ∝I。

因此，灵敏电流计的刻度盘是均匀的。

规 律
电压表改装：
公
式 电流表改装：
采用PP管及配件：根据给水设计图配 置好PP管及配 件，用 管件在 管材垂 直角切 断管材 ，边剪 边旋转 ，以保 证切口 面的圆 度，保 持熔接 部位干 净无污 物
请设计出它们的双量程原理电路图？
采用PP管及配件：根据给水设计图配 置好PP管及配 件，用 管件在 管材垂 直角切 断管材 ，边剪 边旋转 ，以保 证切口 面的圆 度，保 持熔接 部位干 净无污 物
请简述表头的基本结构原理和 几个重要参数 。
采用PP管及配件：根据给水设计图配 置好PP管及配 件，用 管件在 管材垂 直角切 断管材 ，边剪 边旋转 ，以保 证切口 面的圆 度，保 持熔接 部位干 净无污 物
采用PP管及配件：根据给水设计图配 置好PP管及配 件，用 管件在 管材垂 直角切 断管材 ，边剪 边旋转 ，以保 证切口 面的圆 度，保 持熔接 部位干 净无污 物
采用PP管及配件：根据给水设计图配 置好PP管及配 件，用 管件在 管材垂 直角切 断管材 ，边剪 边旋转 ，以保 证切口 面的圆 度，保 持熔接 部位干 净无污 物
想知道它们内部的量程转换原理吗？
VV
0.6A 3A
采用PP管及配件：根据给水设计图配 置好PP管及配 件，用 管件在 管材垂 直角切 断管材 ，边剪 边旋转 ，以保 证切口 面的圆 度，保 持熔接 部位干 净无污 物
采用PP管及配件：根据给水设计图配 置好PP管及配 件，用 管件在 管材垂 直角切 断管材 ，边剪 边旋转 ，以保 证切口 面的圆 度，保 持熔接 部位干 净无污 物
规律小结：把表头改装成电压表的实质就是， 给表头串联一个电阻，起到分压的作用。
归纳公式： 其中n为电压表改装前后量程的倍数。

未来发展前景
广阔的市场前景
随着智能电网和物联网的快速发展，电表改装与校准市场前景广 阔。
技术创新推动发展
未来电表改装与校准将不断涌现出新的技术创新，推动行业不断发 展。
国际化竞争加剧
随着国际化进程的加速，电表改装与校准行业的国际化竞争将更加 激烈。
谢谢
THANKS
计算误差
根据记录的数据，计算被校准电表的误差。
评估不确定度
根据计算出的误差，评估测量结果的不确定度。
整理报告
整理校准过程中的数据和图表，编写校准报告，并给出 结论和建议。
04 电表改装与校准的实践应用
CHAPTER
实际应用案例
案例一
某电力公司为了提高电表的测量精度 ，采用了新型的改装技术，使得电表 在低电流和高电流的测量中都能够保 持高精度。
作。
效果三
03
通过实践应用，进一步验证了电表改装与校准技术的可行性和
有效性，为今后的应用提供了有益的参考。
05 电表改装与校准的未来发展
CHAPTER
技术发展趋势
智能化技术
随着人工智能和物联网技术的不断发展，电表改装与校准将更加 智能化，实现自动化和远程控制。
精度提升
未来电表改装与校准技术将不断提升精度，以满足更高精度的测 量需求。
制作与测试
按照改装设计方案，制作改装 后的电表，并进行相关性能测 试和验证。
报告编写
根据测试结果编写改装与校准 报告，总结改装的成果和经验 教训。
02 电表改装技术
CHAPTER
电表的基本结构
电流线圈
感应被测电流的大小。
电压线圈
产生磁场，与被测电流 相互作用，产生转动力
矩。

电表的改装和校准实验结论电表是电力系统中重要的测量仪器，其准确性直接关系到电力系统的稳定运行。

但是在长时间使用后，电表的准确性会逐渐降低，需要进行校准。

本文将介绍电表的改装和校准实验结论。

一、电表改装电表改装是指对原有电表进行改造，以提高电表的精度和灵敏度。

电表改装的方法有多种，在此我们简单介绍一种常用的改装方法。

1. 电流互感器改装电流互感器是电表中重要的组成部分，其主要作用是将高电流通过变比转换成低电流，以便电表进行测量。

但是在长时间使用后，电流互感器的铁心磁滞现象会导致电流测量出现误差。

因此，我们可以对电流互感器进行改装，以提高电表的测量精度。

改装方法如下：（1）拆开电流互感器，将铁心取出并用砂纸磨光。

（2）在铁心表面涂抹少量硅油，以减小磁滞。

（3）重新组装电流互感器，并对电表进行校准。

2. 磁场屏蔽改装电表在测量电流和电压时，会受到外界磁场的干扰，从而导致测量误差。

因此，我们可以对电表进行磁场屏蔽改装，以减小外界磁场的影响。

改造方法如下：（1）在电表周围固定一块磁性材料，以减小外界磁场的影响。

（2）重新对电表进行校准。

二、电表校准实验结论电表的校准是指对电表进行调整，以使其测量结果更加准确。

电表校准的方法有多种，在此我们介绍一种常用的校准方法。

1. 标准电压法校准标准电压法校准是指将标准电压加到电表上，以比较电表的测量值和标准电压的差异，进而进行校准。

校准步骤如下：（1）将标准电压加到电表上，并记录电表的测量值。

（2）比较电表的测量值和标准电压的差异，并进行校准。

校准实验结论如下：（1）在标准电压为220V时，电表的测量值误差在±0.5%以内。

（2）在标准电压为380V时，电表的测量值误差在±0.8%以内。

（3）在标准电压为660V时，电表的测量值误差在±1%以内。

结论表明，电表的测量精度在不同电压下有所差异，需要进行校准以提高精度。

电表是电力系统中重要的测量仪器，需要进行改装和校准以保证测量精度。

电表的改装知识元电表的改装知识讲解一、灵敏电流计无论是电流表还是电压表的表头都是一个灵敏电流计，灵敏电流计是一个量程非常小的电流表，量程通常是几十至几百微安（μA），内阻较大通常在几十欧至几百欧之间．二、改装电表1．改成电流表设灵敏电流计的量程为I g，电阻为R g，若使其量程扩大至I，则：电路图：并联电路电压相等：I g R g=(I-I g)R推导可得：R=2．改成电压表设灵敏电流计的量程为I g，电阻为R g，若将其改装成量程为U的电压表，则：电路图：由欧姆定律得：U=I g(R g+R)推导可得：R=-R g例题精讲电表的改装例1.某探究小组为了研究用“半偏法”测电阻和改装电表，先用“半偏法”测量程为150μA的电流表A的内阻，后将电流表A改装成电压表。

（1）某同学首先采用如图甲所示的实验电路测量该电流表A的内阻R g，图中R0为滑动变阻器、R为电阻箱。

他按电路图连接好电路，将R0的阻值调到最大，闭合开关S1后，他应该正确操作的步骤是_____（选出下列必要的步骤，并将其序号排序）A．记下R的阻值B．调节R0的阻值，使电流表的指针偏转到满刻度C．闭合S2，调节R0和R的阻值，使电流表的指针偏转到满刻度的一半D．闭合S2，保持R0不变，调节R的阻值，使电流表的指针偏转到满刻度的一半（2）如果按正确操作步骤测得电阻箱R的阻值为100Ω，则安培表的内阻R g=_____Ω；与电流表内阻的真实值R g′相比，R g___R g′（填“>”、“=”或“<”）（3）将上述电流表A改装成量程为3V的电压表，则需将电流表与阻值为_______Ω的电阻串联。

用它来测量电压时，表盘指针位置如图乙所示，此时电压表的读数大小为______V例2.某同学将一个量程为0～1V、内阻未知的电压表改装为0～3V的电压表。

（1）该同学首先进行了如下操作：①将多用电表档位调到电阻“×100”，再将红表笔和黑表笔____，进行调零；②将图a中多用电表的红表笔和电压表的_____（填“+”或“-”）接线柱相连，黑表笔与另一接线柱相连；③此时多用电表的示数如图b所示，则电压表的内阻为______Ω．若已知多用电表欧姆档表盘中央刻度值为“15”，表内电池电动势为1.5V，则电压表的示数为_____V。

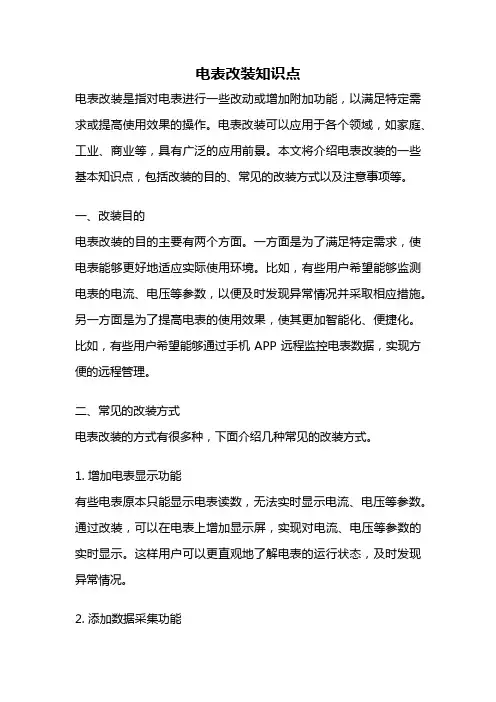

电表改装知识点电表改装是指对电表进行一些改动或增加附加功能，以满足特定需求或提高使用效果的操作。

电表改装可以应用于各个领域，如家庭、工业、商业等，具有广泛的应用前景。

本文将介绍电表改装的一些基本知识点，包括改装的目的、常见的改装方式以及注意事项等。

一、改装目的电表改装的目的主要有两个方面。

一方面是为了满足特定需求，使电表能够更好地适应实际使用环境。

比如，有些用户希望能够监测电表的电流、电压等参数，以便及时发现异常情况并采取相应措施。

另一方面是为了提高电表的使用效果，使其更加智能化、便捷化。

比如，有些用户希望能够通过手机APP远程监控电表数据，实现方便的远程管理。

二、常见的改装方式电表改装的方式有很多种，下面介绍几种常见的改装方式。

1. 增加电表显示功能有些电表原本只能显示电表读数，无法实时显示电流、电压等参数。

通过改装，可以在电表上增加显示屏，实现对电流、电压等参数的实时显示。

这样用户可以更直观地了解电表的运行状态，及时发现异常情况。

2. 添加数据采集功能有些用户需要对电表的数据进行采集和记录，以便进行后续的数据分析和处理。

通过改装，可以在电表上添加数据采集模块，将电表的数据传输到计算机或云端，实现数据的实时采集和记录。

3. 增加通信功能为了方便用户对电表进行远程监控和管理，可以对电表进行通信功能的改装。

常见的通信方式包括以太网、无线通信等。

通过改装，用户可以通过手机APP或电脑远程监控电表数据，实现方便的远程管理。

4. 实现防篡改功能为了防止恶意篡改电表数据，可以对电表进行防篡改功能的改装。

常见的防篡改方式包括添加封条、安装防篡改装置等。

通过改装，可以提高电表的安全性，保护用户的利益。

三、注意事项在进行电表改装时，需要注意以下几点。

1. 合法合规在进行电表改装时，需要遵循相关的法律法规和标准规范，确保改装的合法合规。

同时，需要确保改装的操作不会影响电表的正常运行，不会对电网安全造成影响。

2. 选择合适的改装方式在进行电表改装时，需要根据实际需求选择合适的改装方式。

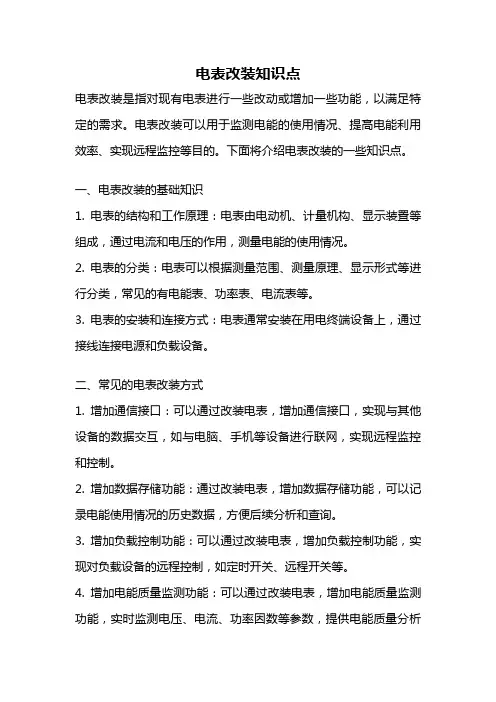

电表改装知识点电表改装是指对现有电表进行一些改动或增加一些功能，以满足特定的需求。

电表改装可以用于监测电能的使用情况、提高电能利用效率、实现远程监控等目的。

下面将介绍电表改装的一些知识点。

一、电表改装的基础知识1. 电表的结构和工作原理：电表由电动机、计量机构、显示装置等组成，通过电流和电压的作用，测量电能的使用情况。

2. 电表的分类：电表可以根据测量范围、测量原理、显示形式等进行分类，常见的有电能表、功率表、电流表等。

3. 电表的安装和连接方式：电表通常安装在用电终端设备上，通过接线连接电源和负载设备。

二、常见的电表改装方式1. 增加通信接口：可以通过改装电表，增加通信接口，实现与其他设备的数据交互，如与电脑、手机等设备进行联网，实现远程监控和控制。

2. 增加数据存储功能：通过改装电表，增加数据存储功能，可以记录电能使用情况的历史数据，方便后续分析和查询。

3. 增加负载控制功能：可以通过改装电表，增加负载控制功能，实现对负载设备的远程控制，如定时开关、远程开关等。

4. 增加电能质量监测功能：可以通过改装电表，增加电能质量监测功能，实时监测电压、电流、功率因数等参数，提供电能质量分析和判断依据。

三、电表改装的注意事项1. 合法性问题：在进行电表改装时，要确保操作合法，遵守相关法律法规，避免违规操作和使用。

2. 安全问题：在进行电表改装时，要注意安全，避免触电、短路等危险情况的发生。

3. 精度问题：在进行电表改装时，要注意保持电表的测量精度，避免改装过程中对原有测量性能的影响。

4. 可靠性问题：在进行电表改装时，要选择合适的改装方案和设备，确保改装后的电表能够长期稳定工作。

四、电表改装的应用领域1. 工业领域：通过对电表的改装，可以实现对工业设备的远程监控和控制，提高生产效率和安全性。

2. 商业领域：通过对电表的改装，可以实现商业设备的远程管理和控制，提高能源利用效率和降低成本。

3. 居民领域：通过对电表的改装，可以实现电能使用情况的监测和管理，促使居民节约用电，提高能源利用效率。

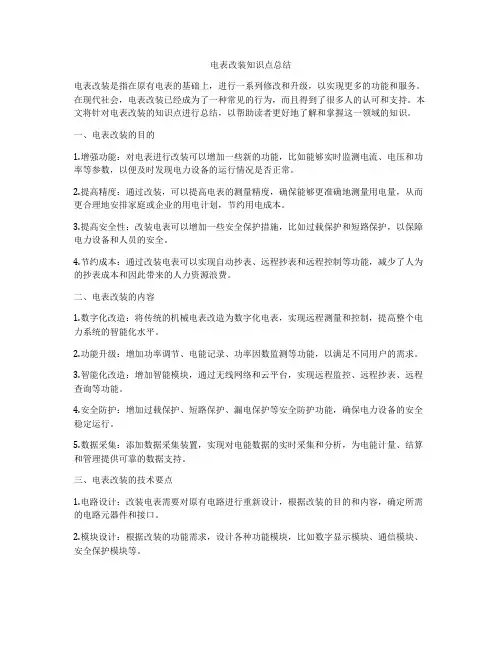

电表改装知识点总结电表改装是指在原有电表的基础上，进行一系列修改和升级，以实现更多的功能和服务。

在现代社会，电表改装已经成为了一种常见的行为，而且得到了很多人的认可和支持。

本文将针对电表改装的知识点进行总结，以帮助读者更好地了解和掌握这一领域的知识。

一、电表改装的目的1.增强功能：对电表进行改装可以增加一些新的功能，比如能够实时监测电流、电压和功率等参数，以便及时发现电力设备的运行情况是否正常。

2.提高精度：通过改装，可以提高电表的测量精度，确保能够更准确地测量用电量，从而更合理地安排家庭或企业的用电计划，节约用电成本。

3.提高安全性：改装电表可以增加一些安全保护措施，比如过载保护和短路保护，以保障电力设备和人员的安全。

4.节约成本：通过改装电表可以实现自动抄表、远程抄表和远程控制等功能，减少了人为的抄表成本和因此带来的人力资源浪费。

二、电表改装的内容1.数字化改造：将传统的机械电表改造为数字化电表，实现远程测量和控制，提高整个电力系统的智能化水平。

2.功能升级：增加功率调节、电能记录、功率因数监测等功能，以满足不同用户的需求。

3.智能化改造：增加智能模块，通过无线网络和云平台，实现远程监控、远程抄表、远程查询等功能。

4.安全防护：增加过载保护、短路保护、漏电保护等安全防护功能，确保电力设备的安全稳定运行。

5.数据采集：添加数据采集装置，实现对电能数据的实时采集和分析，为电能计量、结算和管理提供可靠的数据支持。

三、电表改装的技术要点1.电路设计：改装电表需要对原有电路进行重新设计，根据改装的目的和内容，确定所需的电路元器件和接口。

2.模块设计：根据改装的功能需求，设计各种功能模块，比如数字显示模块、通信模块、安全保护模块等。

3.软件开发：改装电表需要编写相应的软件程序，以实现各种功能和服务，包括显示数据、通信控制、数据采集、故障诊断等。

4.封装组装：将设计的电路和模块进行封装和组装，确保可以安装到原有的电表上，并且具备稳定的性能和可靠的安全性。

电学实验专题1：电表改装1．电压表与电流表改装对比改装成电压表 改装成电流表 原理串联分压并联分流改装电路连接电阻大小 R 串＝U RU g R g ＝(n －1)R gR 并＝I g I R R g ＝R gn －1与扩程倍数n 的关系串联的电阻是原电表内阻的n－1倍并联的电阻是原电表内阻的1/(n－1)校准电路2.双量程电压表与电流表的原理(1)双量程电压表 如图1所示，对于量程U 1，由U 1I g ＝R g ＋R 1可得：R 1＝U 1I g－R g ； 对于量程U 2，由U 2I g ＝R g ＋R 1＋R 2可得：R 2＝U 2I g－R g －R 1， 结合上述方程可得：R 2＝U 2－U 1I g. (2)双量程电流表 如图2所示，对于量程I 1，电阻R 1、R 2串联而后与电流表并联， 可得：I 1－I g I g ＝R gR 1＋R 2； 对于量程I 2，电流表先与R 2串联，而后与R 1并联， 可得：I 2－I g I g ＝R 2＋R gR 1；结合上述两方程可得：R1＝I1I g R gI2（I1－I g）；R2＝（I2－I1）I g R gI2（I1－I g）.例(2016·海南)某同学改装和校准电压表的电路图如图所示，图中虚线框内是电压表的改装电路．(1)已知表头G满偏电流为100 μA，表头上标记的内阻值为900 Ω.R1、R2和R3是定值电阻．利用R1和表头构成量程为1 mA的电流表，然后再将其改装为两个量程的电压表．若使用a、b两个接线柱，电压表的量程为1 V；若使用a、c两个接线柱，电压表的量程为3 V．则根据题给条件，定值电阻的阻值应选R1＝________ Ω，R2＝________ Ω，R3＝________ Ω.(2)用量程为3 V，内阻为2 500 Ω的标准电压表对改装表3 V挡的不同刻度进行校准．所用电池的电动势E为5 V；滑动变阻器R有两种规格，最大阻值分别为50 Ω和5 kΩ.为了方便实验中调节电压，图中R应选用最大阻值为________ Ω的滑动变阻器．(3)校准时，在闭合开关S前，滑动变阻器的滑动端P应靠近________(填“M”或“N”)端．(4)若由于表头G上标记的内阻值不准，造成改装后电压表的读数比标准电压表的读数偏小，则表头G内阻的真实值________(填“大于”或“小于”)900 Ω.【答案】(1)100910 2 000(2)50(3)M(4)大于【解析】(1)根据题意，R1与表头G构成量程为1 mA的电流表，则：I g R g＝(I－I g)R1，整理：R1＝100 Ω；若使用a、b两个接线柱，电压表的量程为 1 V，则R2＝U ab－I g R gI＝1－0.091×10－3Ω＝910 Ω；若使用a、c两个接线柱，电压表的量程为 3 V，则R3＝U ac－I g R g－IR2I＝3－0.09－1×10－3×9101×10－3Ω＝2 000 Ω.(2)电压表与之并联之后，电阻小于2 500 Ω，对于分压式电路，要求滑动变阻器的最大阻值远小于并联部分，同时还要便于调节，故滑动变阻器选择小电阻，即选择50 Ω的电阻．(3)在闭合开关S前，滑动变阻器的滑动端P应靠近M端，这样把并联部分电路短路，起到一种保护作用．(4)造成改装后电压表的读数比标准电压表的读数偏小，说明通过表头G的电流偏小，则实际其电阻偏大，故其实际阻值大于900 Ω.1．(2018·课标全国Ⅱ)某同学组装一个多用电表，可选用的器材有：微安表头(量程100 μA，内阻900 Ω)；电阻箱R1(阻值范围0～999.9 Ω)；电阻箱R2(阻值范围0～99 999.9 Ω)；导线若干．要求利用所给器材先组装一个量程为1 mA的直流电流表，在此基础上再将它改装成量程为3 V的直流电压表．组装好的多用电表有电流1 mA 和电压3 V两挡．回答下列问题：(1)在虚线框内画出电路图并标出R1和R2，其中*为公共接线柱，a和b分別是电流挡和电压挡的接线柱．(2)电阻箱的阻值应取R1＝________ Ω，R2＝________ Ω(保留到个位)答案 (1)如解析图所示 (2)100；2 910解析 (1)微安表并联一个小电阻改装成大量程的电流表，串联一个大电阻改装成大量程的电压表．改装图如图所示：(2)当接o 、a 接线柱时当电流表用， 根据并联电路特点得：I g R g ＝(I －I g )R 1代入数据解得：R 1＝I g R gI －I g ＝100×10－6×9001×10－3－100×10－6 Ω＝100 Ω当接o 、b 接线柱时当电压表用， 根据串联电路的特点得：I g R g ＋IR 2＝U解得：R 2＝U －I g R g I ＝3－100×10－6×9001×10－3Ω＝2 910 Ω.1.将满偏电流300μA g I =、内阻未知的电流表G 改装成电压表(1)利用如图所示的电路测量电流表G 的内阻(图中电源的电动势4V E =)：先闭合1S ,调节R ,使电流表指针偏转到满刻度；再闭合2S ,保持R 不变,调节'R ,使电流表指针偏转到满刻度的2/3,读出此时'R 的阻值为200Ω,则电流表内阻的测量值g R =________Ω。

应用领域拓展
智能家居：电表 改装与校正技术 在智能家居领域 的应用
电动汽车：电表 改装与校正技术 在电动汽车领域 的应用
工业自动化：电 表改装与校正技 术在工业自动化 领域的应用
智能电网：电表 改装与校正技术 在智能电网领域 的应用
技术创新方向
智能化：实现电表远程监控和自动抄表 节能化：提高电表能效，降低能耗 安全性：加强电表防篡改和防窃电功能 集成化：将电表与其他智能设备集成，实现智能家居控制
单击此处添加副标题
电表的改装与校正
汇报人：PPT
目录
01 02 03 04 05 06
添加目录项标题
电表改装
电表校正
电表改装与校正的实践应用 电表改装与校正的常见问题及解决
方案 电表改装与校正的发展趋势与展望
01
添加目录项标题
02
电表改装
改装原理
电表改装的目的：提高电表精度、稳定性和可靠性 改装方法：更换高精度传感器、改进电路设计、优化算法等 改装效果：提高电表测量精度、降低误差、提高稳定性和可靠性 注意事项：改装过程中要保证电表安全性，避免损坏电表和造成安全隐患
确保改装 后的电表 性能稳定， 准确度高
改装过程 中注意安 全，防止 触电和火 灾等事故 发生
改装完成 后，进行 校正和测 试，确保 电表性能 符合要求
记录改装 过程和结 果，以便 日后维护 和维修
03
电表校正
校正原理
电表校正是通过调整电表内部参数，使其测量结果更接近真实值 校正原理主要包括：电压校正、电流校正、功率校正等 校正方法包括：手动校正、自动校正、远程校正等 校正精度与电表类型、测量范围、环境因素等因素有关
校正步骤
添加标题

高中物理电表改装教案范文
【教学目标】
1.了解电表的测量原理；
2.学会使用电表进行电流、电压、电阻的测量；
3.掌握改装电表的方法。

【教学重点】
1.电表的测量原理；
2.改装电表的方法。

【教学难点】
1.改装电表需要仔细操作，防止损坏电表。

2.理解电表的测量原理。

【教学准备】
1.电表；
2.电源；
3.导线；
4.电阻器。

【教学过程】
一、导入
让学生回顾电表的基本使用方法，并询问他们对于电表的测量原理是否了解。

二、讲解电表的测量原理
1.介绍电表的基本构造和工作原理；
2.讲解电流、电压、电阻的测量原理；
3.让学生理解电表内部的工作机制。

三、改装电表
1.将电表打开，观察电表内部构造；
2.将导线连接至电源和电阻器，改装电表为电流表或电压表；
3.让学生实际操作，练习改装电表的方法。

四、总结
让学生总结本节课所学内容，重点强调电表的测量原理和改装方法。

【课后作业】
1.阅读相关文献，进一步了解电表的测量原理；
2.练习使用改装后的电表进行电流、电压、电阻的测量。

【教学反思】
本节课通过实际操作改装电表的方法，让学生更深入地了解了电表的测量原理。

在操作过程中，要确保学生操作正确，防止对电表造成损坏。

《电表改装》讲义一、电表的基本原理在我们探讨电表改装之前，先来了解一下电表的基本工作原理。

电表，无论是电流表还是电压表，其核心部件都是一个灵敏电流计，也称为表头。

表头主要由永磁铁和可转动的线圈组成。

当有电流通过线圈时，线圈在磁场中受到安培力的作用而发生转动。

表头所能通过的电流很小，一般在几十微安到几毫安之间，所能承受的电压也很低。

二、电流表的改装1、原理要将表头改装成量程较大的电流表，需要并联一个电阻。

因为并联电阻具有分流的作用。

设表头的内阻为 Rg，满偏电流为 Ig，满偏电压为 Ug（Ug ＝ Ig ×Rg）。

改装后的电流表量程为 I，需要并联的电阻为 R。

根据并联电路的特点，有 Ig × Rg ＝（I Ig) × R，通过这个公式可以计算出并联电阻 R 的值：R ＝ Ig × Rg ／（I Ig) 。

2、举例说明假设表头的内阻 Rg ＝50Ω，满偏电流 Ig ＝50μA，要将其改装成量程为 10mA 的电流表。

首先计算表头的满偏电压 Ug ＝ Ig × Rg ＝ 50 × 10^（－6) × 50 ＝25 × 10^（－3) V 。

然后根据公式计算并联电阻 R ＝ Ig × Rg ／（I Ig) ＝ 50 × 10^（－6) × 50 ／（10 × 10^（－3) 50 × 10^（－6)）≈ 0025Ω 。

3、误差分析在实际改装过程中，由于电阻的精度、表头的内阻测量误差等因素，可能会导致改装后的电流表存在一定的误差。

此外，温度的变化也可能会影响电阻的阻值，从而影响电流表的测量精度。

三、电压表的改装1、原理将表头改装成量程较大的电压表，需要串联一个电阻。

因为串联电阻具有分压的作用。

设表头的内阻为 Rg，满偏电流为 Ig，满偏电压为 Ug。

改装后的电压表量程为 U，需要串联的电阻为 R。
