FIRE SYSTEM陕西中安消防安全设备有限责任公司应用文件——计算书HFC-227ea系统七氟丙烷灭火系统系统设计计算书（SYSTEM DESIGN BOOK）工程名称：法门寺合十舍利塔配电气体消防日期： 2008年9月5日七氟丙烷灭火系统设计计算1、系统设计的依据1.1ISO14520《气体灭火系统----物理性能和系统设计》；1.2美国国家防火协会标准《NPPA2001清洁药剂灭火系统》；1.3GB50370-2005《气体灭火系统设计规范》；1.4GB50263-2007《气体灭火系施工及验收规范》；1.5陕西中安消防安全设备有限责任公司《七氟丙烷灭火系统应用手册》；2、防护区的要求防护区的划分应符合下列规定：2.1 防护区宜以固定的单个封闭空间划分；当同一区间的吊顶层和地板下需同时保护时，可合为一防护区；当采用管网灭火系统时，一个防护区的面积不宜大于800m2；容积不宜大于3600m3;当采用预制灭火装置时，一个防护区的面积不应大于500m2;容积不宜大于1600m3；2.2 防护区围护结构及门窗的耐火极限均不宜低于0.5h；吊顶的耐火极限不宜低于0.25h；2.3 防护区围护结构承受内压的允许压强，不宜低于1200 Pa；2.4 防护区应设置泄压口，七氟丙烷灭火系统的泄压口应位于防护区净高的2/3以上；2.5 防护区设置的泄压口，宜设在外墙上。
泄压口面积按相应气体灭火系统设计规定计算；2.6 喷放灭火剂前，防护区内除泄压口外的开口应能自行关闭；2.7 防护区的最低环境温度不应低于-10℃；2.8 两个或两个以上的防护区采用组合分配系统时，一个组合分配系统所保护的防护区不应超过8个。
3、储瓶间的要求确定储存容器间应考虑以下几点：3.1 应尽可能靠近防护区或保护对象；3.2 应有足够的空间安装和操作该系统；3.3 储存容器间环境温度应在-10℃~50℃，应避免阳光直射和化学制品的危害；3.4 耐火等级不应低于二级；3.5 出口应直接通向室外或疏散通道；3.6 室内应保持干燥和良好通风，地下储存容器间应设机械排风装置。
2011年版）国家电网公司物资采购标准（辅助设备设施卷消防系统册）七氟丙烷（无管网式）气体灭火装置专用技术规范书（编号：XXXX-02）国家电网公司二O——年五月目录1技术规范要求11.1主要技术参数11.2系统组成12项目需求部分22供货范围22.1设备配置及其技术参数设计22.2供货需求一览表32.3必备的备品备件、专用工具和仪器仪表32.4图纸资料提交单位42.5工程概况42.6可选技术参数表42.7项目单位技术差异表42.8培训及到货需求52.9招标人提出的其他资料53投标人响应部分63.1投标人技术偏差表63.2产品部件列表63.3推荐的备品备件、专用工具和仪器仪表供货表63.4销售及运行业绩表63.5用户使用情况证明或有关合同证明材料73.6本投标产品其他有关资料及说明71技术规范要求1.1主要技术参数投标人应认真逐项填写技术参数表（见表1）中投标人保证值，不能空格，也不能以“响应”两字代替，不允许改动招标人要求值。
如有差异，请填写表10：投标人技术偏差表。
表1技术参数表注:如不能满足要求，将被视为实质性不符合招标文件要求。
1.2系统组成七氟丙烷无管网气体灭火系统由以下部件组成：灭火剂瓶组（含瓶阀和钢瓶）、钢瓶固定支架、高压排放管、（氮气启动装置）气体管道、低泄高阻阀、压力开关、释放喷头、自动报警灭火控制系统（就地控制部分）等部分组成。
七氟丙烷无管网灭火装置及其控制设备应能在供电行业特定条件下以令人满意的方式安装,操作简便，安全可靠，确保系统正确，稳定地运行。
七氟丙烷灭火系统具有与火灾自动报警系统联动、自动和手动启动的功能，包括对需联动的开口封闭装置、通风机和防火阀等设备的操作与控制，可实现高速，高效，全淹没灭火。
自动控制装置应在接到两个独立的火灾信号后才能启动。
1.2.1气瓶及其组件药剂瓶容器阀采用自紧式设计，随着充装压力的增大，容器阀的密封性能就越好，最大程度地保证药剂不泄漏。
气瓶规格：70L,90L,120L,可根据实际工程需要选择。
无管网气体消防系统详解目录第一章气体消防系统的简介 (4)1.1 气体消防的发展历程 (4)1.2 气体消防系统使用的范围 (4)1.3 常见几种气体灭火器 (4)1.4 常见几种气体灭火器的工作原理 (5)第二章气体消防系统设计的说明 (5)2.1 设计的依据 (6)2.2 设计目标 (6)第三章气体消防系统分为两部分 (6)3.1 七氟丙烷自动灭火系统设备部分 (6)3.11 FM200七氟丙烷灭火器 (6)3.1.2无管网气体消防 (6)3.1.3 有管网气体消防 (7)3.2 七氟丙烷自动灭火系统电控部分 (8)3.21 灭火控制器（2区） (8)3.22 声光报警器 (9)3.23 放气指示灯 (9)3.24 自动/手动转换器 (10)3.25 区域启动/停止器 (10)3.26 烟感传感器 (11)3.2.6.1 功能及特点 (11)3.2.6.2 技术参数 (11)3.27 温感传感器 (12)3.28 消防警铃 (12)3.3 应急疏散设备部分 (12)3.31 消防应急灯 (12)3.32 消防疏散指示灯 (13)3.4 气体消防布线部分 (13)3.41 多层铜芯线 (13)3.42 镀锌金属线管 (13)3.43 金属软管 (14)3.44 其他辅助材料 (14)3.5 辅助消火设备部分 (14)3.51 干粉灭火器 (14)3.52 灭火器箱 (14)3.53 防毒面具 (15)第四章无管网气体消防安装的布局 (15)4.1 装置的安装： (15)4.2 装置的调试： (16)4.3 控制方式： (16)4.3.1 自动控制方式： (16)4.3.2 手动控制方式： (16)4.3.3 应急机械启动工作方式： (16)4.3.4 紧急启动/停止工作方式： (16)4.4 技术参数 (17)4.5 使用事项 (17)4.51 灭火前的准备 (17)4.52 .本装置的安装场所应符合下列要求： (17)4.5.3 安装人员需注意的事项 (17)4.5.4 灭火系统前后工作原理 (17)4.5.5 储气瓶的注意事项 (17)4.5.6 其他注意事项 (17)第五章售后服务 (17)5.1 维护人员需要注意的事项 (17)5.2 故障处理工作 (17)5.3 月检、季检和年检工作 (18)5.3.1月检： (18)5.3.2 季检 (18)5.3.3 年检 (18)5.4 顾客信息反馈及持续改进工作 (19)第一章气体消防系统的简介气体灭火系统主要用在不适于设置水灭火系统等其他灭火系统的环境中，比如计算机机房、重要的图书馆档案馆、移动通信基站（房）、UPS室、电池室、一般的柴油发电机房等。
七氟丙烷无管网自动灭火系统（2）电器手动：将控制器上的控制方式选择锁置于“手动”位置时，灭火控制器处于手动控制状态。
这时，当火灾探测器发出火警信号时，控制器即发出火灾声、光报警信号，而不启动灭火装置，需经人员观察，确认火灾已发生时，可按下保护区外或控制器操作面板上的“紧急启动按钮”，即可启动灭火装置，释放灭火剂，实施灭火。
但报警信号仍存在。
无论装置处于自动或手动状态，按下任何紧急启动按扭，都可启动灭火装置，释放灭火剂，实施灭火。
同时控制器立即进入灭火报警状态。
（3）机械应急手动方式：用于控制器失效时，当职守人员判断为火灾时，应立即通知现场所有人员撤离现场，在确定所有人员撤离现场后，方可按以下步骤实施应急机械启动；○1手动关闭联动设备并切断电源。
○2拔出手柄上的保险销，拍击储瓶组上的手柄，即刻实施灭火。
控制逻辑图三、灭火瓶组瓶头阀四、七氟丙烷气体灭火系统设计参数《气体灭火系统设计规范》GB50370-20054.1防护区灭火设计用量或惰化设计用量，应按下式计算：式——灭火设计用量或惰化设计用量(kg)；中——灭火设计浓度或惰化设计浓度(%)；——灭火剂过热蒸汽在101KPa大气压和防护区最低环境温度下的比容(m3/kg)；——防护区的净容积(m3)；——海拔高度修正系数，可按本规范附录B的规定取值。
4.2图书、档案、票据和文物资料库等防护区，灭火设计浓度宜采用10%。
4.3油浸变压器室、带油开关的配电室和自备发电机房等防护区，灭火设计浓度宜采用9%。
4.4通讯机房和电子计算机房等防护区，灭火设计浓度宜采用8%。
4.5防护区实际应用的浓度不应大于灭火设计浓度的1.1倍。
4.6在通讯机房和电子计算机房等防护区，设计喷放时间不应大于8s；在其它防护区，设计喷放时间不应大于10s。
五、自动报警灭火控制部分主要技术参数：1、保护区基本输入口配置：感烟、感温火灾探测器总线接入，紧急启动停止按扭1个，压力开关动作信号1路。
施工方案建设单位名称：上海西子实业有限公司施工方案名称：上海西子联合总部综合楼办公工程消防工程气体灭火施工方案施工组织设计编号：H Y-XZ-XF004上海环昱建筑消防工程有限公司二0一四年二月1目录工程施工方案31工程概述31.1前言31.2本施工组织设计编制依据31.3工作方式32工程管理目标33施工组织设计33.1施工准备33.2施工步骤53.4确保工期的技术组织措施132工程施工方案1工程概述1.1前言本施工组织设计是工程承建单位在整个施工期内指导安装工程施工的大纲。
将由工程经理部精心组织、精心施工。
1.2本施工方案编制依据本施工方案编制依据：A.气体灭火系统平面图、系统图B.气体灭火系统施工和验收规范GB50263—2007C.《气体灭火系统施工及验收规范》（GB50263-2007）D.《工业金属管道工程施工及验收规范》（GB50235-97）1.3工作方式该气体灭火系统采用预制（无管网）单元独立全淹没灭火方式。
2工程管理目标➢实行以合同期为目标的工程法施工，全面履行工程合同，保工期、保质量、保交工。
➢质量监督管理控制：为了保证工程质量，工程组配备质量监督工程师，按照ISO9001质量管理的目标、步骤、办法完成质量监督管理。
➢采取有效可靠的质量保证措施，创优良工程，并达到市合格工程评定条件。
➢建立强有力的工程领导班子，组织一流素质的施工队伍，采取先进的施工管理方法和施工技术。
➢实现安全生产和文明施工。
3施工方案3.1施工准备3.1.1施工技术准备（1）施工前做好消防工程各系统工程图纸的内部会审，并根据消防部门对本消防系统工程的审核意见对图纸进行核实，深化设计的部分，施工中必须落实，保证各消防系统图纸的有效性。
（2）组织工程技术和设计人员深化熟悉设计图纸，掌握设计要点和施工工艺标准，会同业主、设计单位、监理、各分包单位进行设计交底和图纸会审。
3（3）进一步细化消防系统施工方案，调整施工方案，组织工程技术人员向施工人员进行技术交底，熟悉各系统施工工艺、检测、实验及调试方案，明确各系统消防工程检验规范和评定标准。
浅谈无管网七氟丙烷气体灭火系统摘要：本文全面的介绍了无管网七氟丙烷气体灭火系统特点、结构、原理、灭火程序、气体使用量的计算及钢瓶的选择，为读者提供了全套的气体灭火解决方案。
关键字：无管网、七氟丙烷、灭火装置、气体控制盘1前言随着我国经济的高速发展，建筑规模不断扩大，建筑物内重要场所应加强防火措施，如大楼内的配电室、各种设备机房、博物馆、档案馆、图书馆等具有高价值地方，一旦发生火灾，昂贵的设备或资料将毁于瞬间，同时给大楼的造成毁灭性损害。
为防止灾难得发生，在大楼的重要部位设计单独消防系统，无管网七氟丙烷气体灭火，采用无管网七氟丙烷气体灭火系统在火情发生的瞬间就将其扑灭，减少损失，而且火情消失后可在较短时间使大楼恢复正常使用。
2无管网七氟丙烷气体灭火系统简介无管网七氟丙烷气体灭火系统是没有主管道、没有单独设备间气体灭火系统，系统采用无色、无味、低毒、不导电、不污染被保护对象的七氟丙烷气体为药剂，灾情发生时，在不超过10秒时间内释放完气体，并均匀分布在被保护区内，达到灭火的效果。
和有管网气体灭火系统相比，无管网系统没有主管道和独立的钢瓶间，节约空间，减少了施工周期，且结构简单，工作可靠，操作维修方便。
七氟丙烷（hfc—227ea）是一种环保的气体灭火剂，无色、无味、低毒，且对大气臭氧层无破坏作用（odp值为零），灭火效能高、速度快、无二次污染。
灭火装置作为无管网七氟丙烷气体灭火系统核心设备一般安装在柜内，只将喷头露在外，美观整齐，并均匀分布在被保护区内，采用4芯屏蔽线缆与气体控制盘连接，接受控制信号。
3系统特点及适用场所无管网七氟丙烷气体灭火系统特点：1）系统无专用主管道和钢瓶间，节约了大量空间。
2）施工工作量小，建设周期短，条件具备一周内可完成整个系统安装调试。
3）七氟丙烷是无色、无味、低毒、不导电、不污染被保护对象的气体，其臭氧耗损潜能值（odp）为零，在iso认可的洁净气体灭火剂中，其洁净性最好，具有清洁、低毒，保护环境。
七氟丙烷无管网(柜式)灭火系统设计说明一、设计依据：1、中华人民共和国国家标准GB50370-2005《气体灭火系统设计规范》；2、中华人民共和国国家标准GB50116-2013《火灾自动报警系统设计规范》；3、中华人民共和国国家标准GB50166-2007《火灾自动报警系统施工及验收规范》；4、中华人民共和国国家标准GB50263-2007《气体灭火系统施工及验收规范》。
二、基本设计参数：1、系统储存压力：2.5MPa；2、气体喷放时间：≤10s；3、灭火系统的设计温度应采用20℃；4、防护区内围护结构承受内压的允许压强，不宜低于1200Pa。
三、设计方案：1、防护区情况：详见设计参数表。
2、灭火方式：防护区采用全淹没灭火方式，即在规定的时间内，向防护区喷放设计规定用量的灭火剂，使其均匀地充满整个保护区。
该灭火系统采用柜式七氟丙烷灭火装置。
3、计算依据及灭火方式：根据《气体灭火系统设计规范》（GB50370-2005）计算。
4、灭火剂设计用量计算式如下：W=K*V*C1/S/(100-C1)式中：W——灭火剂设计用量（kg）；C1——灭火设计浓度（%）；S——灭火剂过热蒸汽在101KPa大气压和防护区最低环境温度下的质量体积（m ³/kg）；V——防护区的净容积（m³）；K——海拔高度修正系数，可按本规范附录B的规定取值。
5、防护区的泄压口面积，宜按下式计算：Fx=0.15*Qx/√Pf式中：Fx——泄压口面积（㎡）；Qx——灭火剂在防护区的平均喷放速率（kg/s)；Pf——围护结构承受内压的允许压强（Pa）；四、产品选型：设备选用GQQ180/2.5、GQQ150/2.5、GQQ120/2.5型无管网七氟丙烷灭火装置。
五、系统原理：本系统具有自动、手动两种启动方式。
1、自动启动：灭火控制器设置在自动状态时，若某防护区发生有烟雾（或温度异常上升），该防护区的感烟（或感温）探测器动作并向灭火控制器送入一个火警信号，灭火控制器即进入单一火警状态，同时驱动消防警铃发出单一火灾警报信号，此时不会发出启动灭火系统的控制信号。
(HFC-227ea)气体灭火系统设计说明一工程概况：本工程门诊楼1、防区12、MR扫描室3、数字胃肠4、DR室5、SCT室住院部6、病案室17、病案室28、藏书室9、感染楼X光机房10、变电厅发电间及发电机仓库共十个防护区设计为全淹没无管网预制（柜式）七氟丙烷自动灭火系统。
二设计依据：1、《气体灭火系统设计规范》GB50370-2005；2、《气体灭火系统及零部件性能要求和试验方法》GA400－2002；3、《建筑设计防火规范》GB50016-2006；4、《气体灭火系统施工及验收规范》GB50263-2007；5、《火灾自动报警系统设计规范》GB50116－98；6、北京市正天齐消防设备有限公司《产品使用说明书》及相应的有关规范；7、建设单位提供的设计图纸及相关要求。
三系统设计：1、各防护区基本参数、设计参数及设计结果见附表；2、系统控制：本系统设有自动控制和手动控制两种启动方式；3、当采用火灾探测器时，灭火系统的自动控制装置应在接到两个独立的火灾信号后才能启动。
根据人员安全撤离防护区的需要，应有不大于30秒的可控延迟喷射；对于平时无人工作的防护区，可设置为无延迟的喷射。
4、手动控制装置应设在防护区疏散出口的门外便于操作的地方，安装高度为中心点距地面1.5m。
5、机械应急操作装置应设在储瓶间内或防护区疏散出口门外便于操作的地方，无论系统处于“自动”或“手动”状态均能在一处完成系统启动或急停的全部操作。
四对防护区的要求：1、防护区必须为独立的封闭空间，电缆及管道出入口应用防火材料封堵；2、防护区的围护结构及门、窗的耐火极限不应低于0.5h，吊顶的耐火极限不应低于0.25h；围护结构及门窗的允许压力不宜小于1200Pa;3、防护区应设置泄压口，宜设在外墙上，防护区不存在外墙的，可设在与走廊相隔的内墙上，泄压口应位于防护区净高的2/3以上。
4、防护区的门应向疏散方向开启，并能自行关闭；用于疏散的门必须能从防护区内打开；5、防护区应设有能在30秒内使该区人员疏散完毕的走道与出口，在疏散走道与出口处，应设火灾事故照明和疏散指示标志；6、喷放灭火剂前，防护区内除泄压口外的开口应能自行关闭；7、防护区内、外应设火灾声、光报警器，入口处应设灭火剂喷放指示灯，以及防护区采用的相应气体灭火系统的永久性标志牌；8、设置气体灭火系统的场所，宜配置空气呼吸器；9、灭火系统的手动控制与应急操作应有防止误操作的警示显示与措施。
无管网七氟丙烷系统设计施工方案1.基本设计参数（2）保护区为独立封闭空间（3）保护区设置通风设备（4）保护区设计环境温度为２０℃（5）海拔高度修正系数为１七氟丙烷（HFC-227）气体灭火系统的最小设计灭火浓度为8%（20℃时），在7秒钟内喷射一定浓度的HFC-227灭火剂，并使其均匀地充满整个保护区，并且要求浸渍时间不少于3分钟。
2．对保护区的要求：（1）保护区应为独立区域（2）保护区的围护结构及门窗的耐火极限不低于0.5h，围护结构及门窗的允许压强不小于1200Pa。
（3）喷放HFC-227前，应停止一切影响灭火效果的设备（4）保护区的通风系统在喷放HFC-227灭火剂前应关闭，•并设置防火阀门，关闭通风口。
（5）保护区的门应向外开启，并能自行关闭；保证在任何情况下均能从保护区内打开。
3．系统控制方式气体灭火系统的控制，应同时具有自动控制、电气手动控制和应急机械手动操作三种控制方式。
七氟丙烷（HFC-227）气体灭火系统三种控制方式的动作程序如下：a). 自动控制：保护区域内设置有感烟感温探测器。
发生火灾时，其中任一组探测器报警后，气体控制盘接收该火警信号，将显示出该组报警信号，同时控制盘会输出如下联动控制信号：□鸣响保护区范围内的警铃通知人员撤离；□输出如下联动控制信号：□停止保护范围内的通风设备以封闭房间；□关闭保护范围内通风口处的防火阀以封闭房间。
□输出干节点报警信号至消防报警系统总控制盘；此时消防值班人员应立即去现场处理与确认火警。
而当另一组探测器也报警，气体控制盘上再次出现声光报警信号，并显示出该组报警信号，同时控制盘再次输出如下联动控制信号：□保护区范围内的警铃停止鸣响；□鸣响保护区域外的蜂鸣器并点亮闪灯，警告所有人员不能进入保护区域，直至确认火灾已经扑灭。
□经过30内的秒延时后，通过控制盘启动七氟丙烷（HFC-227）气体钢瓶组上释放阀的电磁启动器(电磁阀)和对应保护区域的区域选择阀，使七氟丙烷（HFC-227）气体沿管道和喷头输送到对应的指定的保护区域灭火；□一旦七氟丙烷（HFC-227）气体释放后，压力开关会将药剂已经释放的干节点信号送回气体控制盘及消防报警系统的总控制盘。

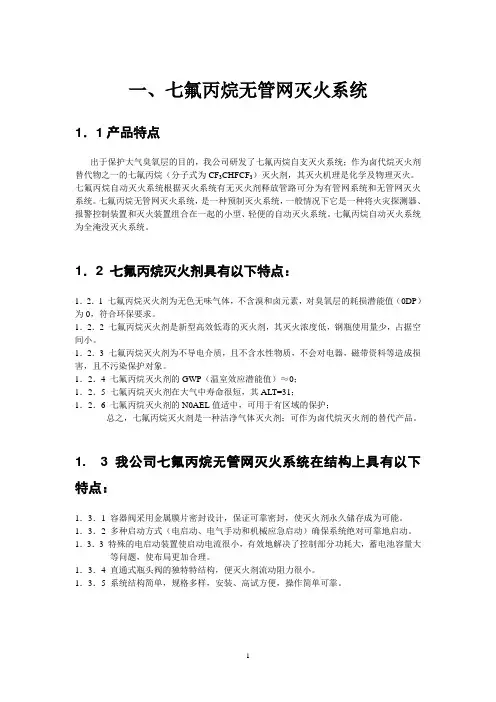

一、七氟丙烷无管网灭火系统1．1产品特点出于保护大气臭氧层的目的，我公司研发了七氟丙烷自支灭火系统；作为卤代烷灭火剂替代物之一的七氟丙烷（分子式为CF3CHFCF3）灭火剂，其灭火机理是化学及物理灭火。
七氟丙烷自动灭火系统根据灭火系统有无灭火剂释放管路可分为有管网系统和无管网灭火系统。
七氟丙烷无管网灭火系统，是一种预制灭火系统，一般情况下它是一种将火灾探测器、报警控制装置和灭火装置组合在一起的小型、轻便的自动灭火系统。
七氟丙烷自动灭火系统为全淹没灭火系统。
1．2 七氟丙烷灭火剂具有以下特点：1．2．1 七氟丙烷灭火剂为无色无味气体，不含溴和卤元素，对臭氧层的耗损潜能值（0DP）为0，符合环保要求。
1．2．2 七氟丙烷灭火剂是新型高效低毒的灭火剂，其灭火浓度低，钢瓶使用量少，占据空间小。
1．2．3 七氟丙烷灭火剂为不导电介质，且不含水性物质，不会对电器，磁带资料等造成损害，且不污染保护对象。
1．2．4 七氟丙烷灭火剂的GWP（温室效应潜能值）≈0；1．2．5 七氟丙烷灭火剂在大气中寿命很短，其ALT=31；1．2．6 七氟丙烷灭火剂的N0AEL值适中，可用于有区域的保护；总之，七氟丙烷灭火剂是一种洁净气体灭火剂；可作为卤代烷灭火剂的替代产品。
1. 3 我公司七氟丙烷无管网灭火系统在结构上具有以下特点：1．3．1 容器阀采用金属膜片密封设计，保证可靠密封，使灭火剂永久储存成为可能。
1．3．2 多种启动方式（电启动、电气手动和机械应急启动）确保系统绝对可靠地启动。
1．3．3 特殊的电启动装置使启动电流很小，有效地解决了控制部分功耗大，蓄电池容量大等问题，使布局更加合理。
1．3．4 直通式瓶头阀的独特特结构，便灭火剂流动阻力很小。
1．3．5 系统结构简单，规格多样，安装、高试方便，操作简单可靠。
1．4 适用范围1．4．1 七氟丙烷可用于A、B、C各类火灾，能有效地使用在有人的场所。
1．4．2 防护区含贵重物品、珍贵档案以及软硬件等。
产品应用手册无管网式气体灭火系统设计目录一. 装置简介 (1)二. 产品特点 (1)三. 灭火机理 (2)四. 适用范围 (2)五. 装置的控制方式、工作原理及动作控制流程图 (2)六. 装置的主要技术性能指标 (6)七. 柜式装置结构示意图、实体照片及外形尺寸 (7)八. 装置主要部件的技术性能指标 (9)九. 装置的设计 (16)十. 装置的检查和维护 (22)十一．注意事项 (24)一、装置简介柜式七氟丙烷气体灭火装置是一种采用七氟丙烷洁净气体做为灭火剂的一种高效无管网灭火装置。
当火灾发生时，本装置可直接向防护区喷射灭火剂，使灭火剂能迅速、均匀地充满整个防护区，因此灭火效率高、速度快。
同时该装置具有如下特点：1、保护环境：装置使用的七氟丙烷灭火剂是无色、无味的气体，其臭氧耗损潜能值（ODP）为零，在ISO认可的洁净气体灭火剂中，其洁净性最好，具有清洁、低毒、电绝缘性能好、灭火效率高等特点，是哈龙灭火剂的理想替代物。
在常温、常压条件下能全部挥发，灭火后无残留物。
2、保护生命安全：七氟丙烷灭火剂能观察到不良反应的浓度（LOAEL）值为10.5%，而一般七氟丙烷灭火系统的灭火设计浓度为10%以下，因此对人体基本无害。
3、保护财产安全：装置喷放时温度变化很小，不会对被保护设备构成伤害。
喷放灭火后能全部挥发，无残留物，不会污损被保护设备。
4、装置的灭火剂储瓶和启动气体储瓶置于柜体内，具有外形美观、轻便、可移动、安装简便灵活、占地面积小、维修方便等特点。
由于上述优良的性能，柜式七氟丙烷气体灭火装置已经在各类建设项目中得到了广泛应用。
二、产品特点GQQ系列柜式七氟丙烷气体灭火装置是经本公司精心研制开发而成的。
其主要特点如下：1、装置设计合理、先进，装置各部件均采用优质新型抗老化、耐高压、耐腐蚀的材料经过精密的加工工艺制作而成，产品性能优良、密封方式可靠、动作灵活、外形美观、操作维护方便。
2、不需专门的瓶组间、占地面积小。
3、装置各项指标完全符合国家标准GB16670-2006《柜式气体灭火装置》的要求。
各项技术指标均处于国内领先水平，并通过了国家固定灭火系统和耐火构件质量监督检验测试中心的检测。
4、装置的关键部件均设置了防误动作的安全机构，增加了装置的安全性和可靠性。
5、装置曾在各级评比中多次获奖。
并被评定为浙江省工程建设重点推荐名优产品。
6、我公司的GQQ系列柜式七氟丙烷气体灭火装置规格齐全，可根据用户要求及各类工程实际需要灵活的组合。
三、灭火机理七氟丙烷气体灭火装置的灭火机理主要是化学抑制，即通过惰化火焰中的活性自由基,实现断链灭火。
其次是降温作用，七氟丙烷灭火剂以液态形式存储，喷放时在喷嘴处迅速汽化，可吸收一定的热量，从而降低防护区燃烧物质周围的环境温度。
四、适用范围七氟丙烷灭火装置适用于扑救下列火灾：1、电气火灾；2、固体表面火灾；3、液体火灾；4、灭火前能切断气源的气体火灾。
本装置可广泛应用与电子计算机房、电子设备间、数据存储间、控制室、通讯机房、档案库、票据库房、文物资料库房、变配电室、变压器室等场所灭火。
特别是当这些防护区域所处的建筑物内无法设置专用的瓶组间；或虽然有瓶组间，但输送距离较远，不能满足工程设计的要求；或防护区内不便安装系统管网时，使用本装置可以很好的解决这些问题。
五、装置的控制方式、工作原理及动作控制流程图柜式七氟丙烷气体灭火装置有自动控制、手动控制两种启动方式。
一般情况下应使用手动控制；在保护区无人的情况下可以转换为自动控制。
装置工作原理如下：1、正常状况下：（1）七氟丙烷灭火剂（含增压气体）和启动气体被密封在各自的储瓶中，并通过压力表监测；（2）启动管路处于常压状态；（3）如果启动气体出现慢性泄漏，会通过低泄高密阀释放至大气，以避免形成压力集聚。
2、自动控制方式灭火过程当灭火控制器的手自动转换开关置于“自动”位置时，针对该防护区的灭火控制方式处于全自动状态。
在此状态下，当灭火控制器接收到同一防护区的两种不同类型火灾探测器同时探测到火险信号时，即向其对应的电磁启动装置发出灭火联动信号，气体灭火装置进入以下灭火控制程序：（1）立即启动设于对应防护区内外的声光报警器（蜂鸣器及闪灯），向防护区内外的人员发出紧急疏散和气体喷放预警报；（2）按照预先的设置进入气体喷放前的延时阶段（0～30s可调）；（3）按照设计的要求，联动关闭该防护区所有影响灭火效果的设备或装置（如关闭泄压口除外的开口，关闭所有关防火阀，关闭空调和通风设备等）；（4）向FAS系统或综合监控系统发出反馈信号；（5）延时阶段一结束，立即向灭火装置中对应该防护区电磁启动装置发出灭火指令（DC24V、1.5A）；（6）电磁启动装置的动作，气体自动灭火装置启动气体存储容器中的启动气体（氮气）释放，启动气体沿启动管路打开相应的灭火气体储瓶容器阀；（7）灭火剂经喷嘴，喷放到防护区内，实施灭火；（8）与此同时，在灭火气体压力作用下，压力讯号器动作并将动作信号反馈至灭火控制器。
控制器同时发出联动信号点亮该防护区入口处设置的气体释放指示灯，提醒人员放气勿入。
3、手动控制方式灭火过程当灭火控制器的手自动转换开关置于“手动”位置时，针对该防护区的灭火控制方式处于手动状态。
在此状态下，灭火控制器只是接收火灾探测器探测到的火险信号，并联动启动安装于防护区内外的警铃和声光报警器动作，即使在灭火控制器接收到同一防护区内两种不同类型的火灾探测器的火险信号，也不会向相应的电磁启动装置发出灭火联动信号。
此状态下，在需要启动气体灭火装置时，现场操作人员可以手动按下防护区门口设置的紧急启动按钮启动灭火装置，即可进入上述灭火控制程序，释放灭火剂，实施灭火。
这种手动操作方式在灭火控制方式处于自动状态并且防护区内火灾探测器尚未探测到火险信号时同样有效。
这是控制子系统满足“手动优先”的功能。
4、无论灭火控制方式处于“自动”或“手动”状态，并且不管防护区内是否真有火灾发生，只要防护区的警报装置（警铃或者声光报警器）报警，该防护区内的人员应立即撤离该防护区。
同时对现场情况进行确认，此时如发现是装置误动作，或确有火灾发生但仅使用手提式灭火器和其它移动式灭火设备即可扑灭火灾，可按下设在防护区域门外的紧急停止按钮，可以使装置暂时停止释放灭火剂。
当确认现场火情已经解除的情况下，可持续按下紧急停止按钮直至装置复位。
在装置复位前，如需继续启动气体灭火装置，则只需松开紧急停止按钮即可。
6、无论灭火控制方式处于“自动”或“手动”状态，也无论控制器是否已探测到火险并报警，现场工作人员在感知到气体防护区内火灾发生，并且通过人力采用简单方法已无法扑救时，均可立即按下防护区门外的紧急启动按钮启动灭火装置，实施灭火。
7、装置动作控制流程图如图1。
图1 装置动作控制流程图六、装置的主要技术性能指标七、柜式装置结构示意图、实体照片及外形尺寸柜式七氟丙烷气体灭火装置内部结构示意图见图2双瓶组柜式装置结构示意图、实体照片和图3单瓶组柜式装置结构示意图、实体照片。
图2 双瓶组柜式装置结构示意图、实体照片1.柜体2.灭火剂储瓶3.压力讯号器4.活接头7.喷嘴短管8.喷嘴及喷嘴罩11.启动气体储瓶12.启动管路及管件图3单瓶组柜式装置结构示意图、实体照片柜式装置的外形尺寸如下表：1.柜体2.灭火剂储瓶3.活接头4.弯头5.压力讯号器6.管路抱卡、螺母7.喷嘴短管8.喷嘴及喷嘴罩9.电磁启动装置 10.固定抱卡、螺栓螺母 11.启动气体储瓶 12.启动管路及管件13.固定螺栓螺母14.固定抱卡八、装置主要部件的技术性能指标1、灭火剂储瓶该储瓶为可重复充装的钢制储瓶，用于长期储存七氟丙烷灭火剂和增压氮气，并与灭火剂储瓶容器阀相连接。
钢瓶钢印标记符合GB5099的标准和要求。
储瓶上设有耐久的固定铭牌，并标明了每个容器的编号、型号、容积（规格）、灭火剂名称、充装量、充装压力、充装日期、重量以及生产单位、产品编号、出厂日期等。
其主要技术性能指标如下：2、启动气体储瓶该储瓶为可重复充装的钢制气瓶，用于储存启动气体（氮气），并与电磁启动装置相连。
钢瓶钢印标记符合GB5099的标准和要求。
储瓶上设有耐久的固定铭牌，并标明了每个容器的编号、型号、容积（规格）、启动气体名称、充装压力、充装日期、重量以及生产单位、产品编号、出厂日期等。
其主要技术性能指标如下：3、灭火剂储瓶容器阀灭火剂储瓶容器阀装于灭火剂储瓶上，具有封存、释放、充装、超压排放、检漏等功能。
本公司灭火剂储瓶容器阀结构合理、简单紧凑、制造工艺先进，其上设计有充气接口，充装方便。
灭火剂储瓶容器阀上设有压力表及其所配套的检修（维护）阀门、机械应急启动装置、安全泄压装置，同时其上设有安全保险机构，可以有效防止人为误操作和运输安装等过程中出现误动作。
容器阀密封性能优越。
其主要技术性能指标如下：4、电磁启动装置电磁启动装置由电磁驱动器和启动容器阀组成，安装在启动气体储瓶上，具有封存、释放、充装、检漏、超压排放等功能，本公司的电磁启动装置结构合理、驱动电流小、驱动力大、可靠耐用。
具有电动和手动两种启动方式，启动后喷出的高压启动气体（氮气）的压力能打开柜式装置灭火剂储瓶容器阀，释放灭火剂。
电磁启动装置上设有压力表及其所配套的检修（维护）阀门、机械应急启动装置。
同时其上设有安全保险机构，可以有效防止置设备的功能。
其主要技术指标性能如下： 1）电磁驱动器2）启动容器阀5、压力讯号器压力讯号器主要由阀体、阀芯、弹簧、微动开关和保护罩等部分组成。
采用全封闭结构，只在保护罩上部留有电气接线口，并在接线口设置接线环进行保护。
释放灭火剂使其动作，并将灭火剂释放信号反馈到灭火控制器。
其主要技术性能指标如下：6、低泄高密阀低泄高密阀主要由阀体、阀芯、接头和专用密封件组成。
安装在启动管路上，用于排放意外泄漏至启动管路的气体，以防止装置因启动气体慢性泄漏引发的误动作。
正常启动时，该装置自动关闭，不影响装置正常启动。
其主要技术性能指标如下：7、启动管路启动管路是用于输送启动气体的管路，管材为紫铜管。
其质量标准符合现行国家标准《拉制铜管》GB1527和《气体灭火系统及零部件性能要求和试验方法》GA400-2002中的有关规定。
主要技术性能指标如下：8、启动管路管件启动管路的管接件包括气路三通（HQST-6）和气路直通（HQZT-6），与启动管路采用扩口接头连接。
这种接头具有连接牢固、密封性能好、安装方便等优点。
其主要技术性能指标如下：9、喷嘴喷嘴是气体灭火装置的重要部件之一，安装于柜式装置喷嘴短管的末端，用型号材质DN6 紫铜于向防护区内均匀地喷洒灭火剂。
其主要技术性能指标如下：10、七氟丙烷灭火剂七氟丙烷（HFC-227ea ）灭火剂的化学分子为CF 3CHFCF 3，其主要技术指标不低于下表规定：七氟丙烷灭火剂技术性能表七氟丙烷灭火剂物理性质表型号HQZ32 HQZ50七氟丙烷灭火剂的饱和汽相性质表七氟丙烷灭火剂的饱和汽相性质表（续）七氟丙烷灭火剂的饱和液相性质表11、增压和启动气体七氟丙烷灭火剂自身的储存压力很小，无法在自身压力的作用下喷放至防护区，因此必须通过某种气体进行增压才能达到七氟丙烷灭火剂按时足量喷放的目的。
