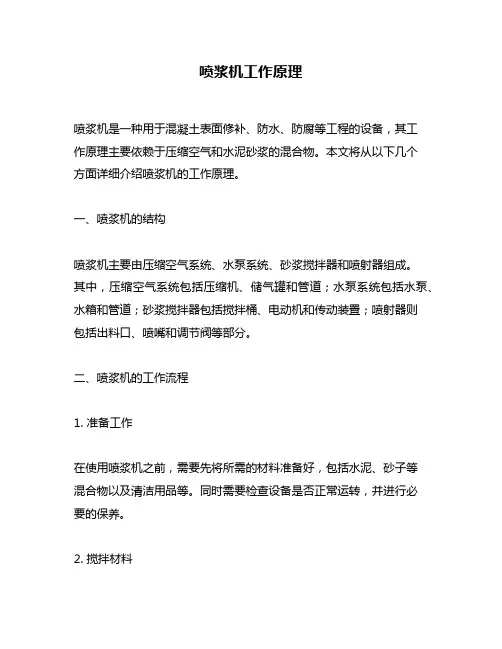

喷浆机工作原理喷浆机是一种用于混凝土表面修补、防水、防腐等工程的设备，其工作原理主要依赖于压缩空气和水泥砂浆的混合物。
本文将从以下几个方面详细介绍喷浆机的工作原理。
一、喷浆机的结构喷浆机主要由压缩空气系统、水泵系统、砂浆搅拌器和喷射器组成。
其中，压缩空气系统包括压缩机、储气罐和管道；水泵系统包括水泵、水箱和管道；砂浆搅拌器包括搅拌桶、电动机和传动装置；喷射器则包括出料口、喷嘴和调节阀等部分。
二、喷浆机的工作流程1. 准备工作在使用喷浆机之前，需要先将所需的材料准备好，包括水泥、砂子等混合物以及清洁用品等。
同时需要检查设备是否正常运转，并进行必要的保养。
2. 搅拌材料将预先准备好的材料放入搅拌桶中，并加入适量的水。
然后启动电动机，让搅拌器开始工作，将材料充分混合均匀。
3. 加压将混合好的材料送入喷射器中，同时启动压缩空气系统和水泵系统，对材料进行加压。
在加压的过程中需要注意控制喷浆机的输出量和压力，以保证喷射效果的稳定性和均匀性。
4. 喷射当材料达到一定的压力后，可以开始进行喷射。
将喷射器对准需要处理的表面，并调整出料口和喷嘴的位置和角度。
同时可以通过调节阀来控制材料的输出量和压力大小。
5. 完成工作当完成喷射工作后，需要对设备进行清洗和维护。
首先要清空搅拌桶中剩余的材料，并用清洁剂进行彻底清洗。
然后对各个部件进行检查和保养，以确保设备能够正常运转。
三、喷浆机的原理1. 压缩空气系统压缩空气系统是喷浆机能够产生高压力、高速度输出混合物的关键部分之一。
它主要由压缩机、储气罐和管道组成。
在工作时，压缩机将空气压缩到一定的压力后，将其送入储气罐中进行储存。
当需要使用时，通过控制阀门将储存的空气释放出来，提供给喷射器进行加压。
2. 水泵系统水泵系统主要用于提供清水或其他液体，以便混合物能够充分搅拌和稀释。
它主要由水泵、水箱和管道组成。
在工作时，水泵会将水从水箱中抽取出来，并通过管道输送到搅拌桶中与混合物进行充分混合。

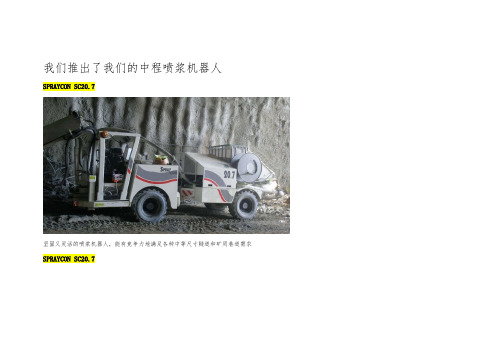

我们推出了我们的中程喷浆机器人SPRAYCON SC20.7
坚固又灵活的喷浆机器人，能有竞争力地满足各种中等尺寸隧道和矿用巷道需求SPRAYCON SC20.7
我们还提供双动力驱动（柴油驱动和电驱动），能各自独立地满足各种行走和工作。
SPRAYCON SC20.7
高效而紧凑
SPRAYCON SC20.7具有外观尺寸小、伸展能力强的特点，该系列的喷浆机有三种型号，可以满足不同型号的工地和隧道工程。
此外，本系列产品有7米臂展，最大程度地满足中等尺寸隧道的施工需求。
SPRAYCON SC20.7 系列喷浆机中间铰接，转弯半径小，可以攀爬30%的斜坡，功能多样。
SPRAYCON SC20.7 系列喷浆机装备了最新的安全测量系统，该喷浆机其人可以满足所有的国际通行标准，直接操作主阀就可以实现
提升工作绩效
多达1000lts容积的副箱体，高质量的电气系统，多角度旋转操作座椅快速到达各个方向等等，SPRAYCON SC20.7 系列喷浆机可以满足客户提高工作效能节省时间的需求。
装箱方便
我们独特的设计可以让我们的设备恰好满足集装箱的运输需求。
供货商对技术参数的变动拥有最终的解释权制造商:MaquinariaLorenzana, S.A., Spain
制造商:MaquinariaLorenzana, S.A., Spain。
喷射混凝土机械设备型号
1. Wet Mix Shotcrete Machine（湿喷混凝土机），这种型号的喷射混凝土机械设备适用于较大的混凝土喷射工程，它可以将水泥、沙子和水混合后喷射到墙面或者地面上，常用于隧道、矿山和地下工程。
2. Dry Mix Shotcrete Machine（干喷混凝土机），这种型号的喷射混凝土机械设备适用于小型工程，它使用预先混合好的混凝土材料，通过压缩空气将混凝土喷射到目标表面上，常用于修复和加固工程。
3. Robotic Shotcrete Machine（机器人喷混凝土机），这种型号的喷射混凝土机械设备配备有自动化系统和机器人臂，可以在狭窄或危险的工作环境中进行喷射作业，提高工作效率和安全性。
4. Truck-mounted Shotcrete Machine（卡车载式喷混凝土机），这种型号的喷射混凝土机械设备安装在卡车上，便于在不同工地间移动，适用于需要频繁转场的工程项目。
以上是一些常见的喷射混凝土机械设备型号，每种型号都有其
适用的场景和特点，选择合适的型号取决于具体的工程需求和条件。
希望以上信息能够对你有所帮助。
混凝土喷浆机操作规程混凝土喷浆机是一种用于喷射混凝土的特殊设备，能够提高施工效率和工作质量。
为了确保操作的安全和顺利进行，以下是混凝土喷浆机的操作规程。
一、操作前的准备1. 检查混凝土喷浆机的各部件是否完好，确保没有脱落、损坏或松动的部分；2. 检查混凝土喷浆机的润滑油和水以及清洁剂是否充足；3. 确保操作区域没有堆放杂物或其他障碍物；4. 穿戴好必要的个人防护装备，如安全帽、安全眼镜、耳塞、手套和工作服等。
二、操作步骤1. 将混凝土喷浆机放置在平稳坚实的地面上，并固定好；2. 打开混凝土喷浆机的电源开关，并检查喷浆机的电气系统是否正常；3. 打开喷浆机的水源开关，并检查水箱和水泵是否运转正常；4. 打开喷浆机的压力开关，并调节压力到适当的位置；5. 打开混凝土喷浆机的输浆电机，并逐渐调节转速到合适的位置；6. 打开混凝土喷浆机的喷射系统，并观察喷射管是否正常工作；7. 根据施工需要，调整喷射角度和喷射速度；8. 在喷射前，将喷射管对准施工点，并逐渐推动喷射管进行喷射；9. 注意施工过程中的喷浆流量和喷浆厚度，确保满足设计要求；10. 当发现混凝土喷浆机的工作异常或故障时，应立即停机检修，不得强行继续喷射。
三、操作注意事项1. 在操作过程中，应密切关注混凝土喷浆机各部件的工作状态，如发现异常应及时处理；2. 操作人员应根据施工需要灵活调整喷射角度和喷射速度，确保喷浆均匀；3. 操作人员应经常检查喷射管的磨损情况，发现磨损应及时更换；4. 在清洁混凝土喷浆机时，应先切断电源，然后使用清洁剂定期清洗；5. 当喷浆机长时间停机后再次使用时，应首先进行试运转，确保各部件正常工作；6. 操作人员应经常进行技术培训和安全教育，提高操作技能和安全意识。
混凝土喷浆机是一种重要的施工设备，合理的操作规程能够确保施工安全和工作质量。
因此，在使用混凝土喷浆机之前，操作人员应详细了解并按照以上规程进行操作，以确保施工的顺利进行。

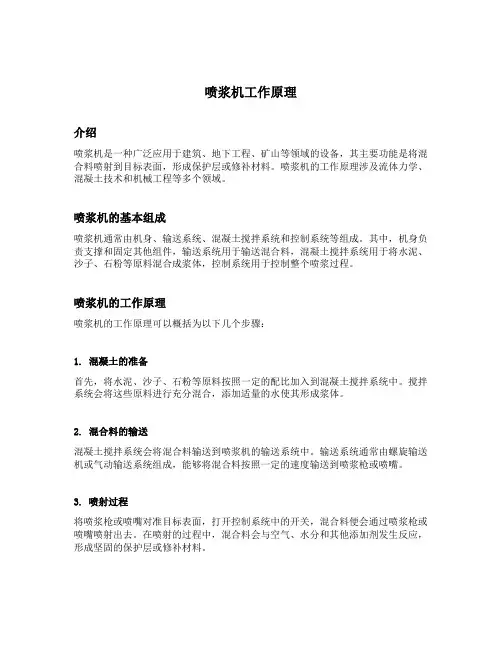

喷浆机工作原理介绍喷浆机是一种广泛应用于建筑、地下工程、矿山等领域的设备，其主要功能是将混合料喷射到目标表面，形成保护层或修补材料。
喷浆机的工作原理涉及流体力学、混凝土技术和机械工程等多个领域。
喷浆机的基本组成喷浆机通常由机身、输送系统、混凝土搅拌系统和控制系统等组成。
其中，机身负责支撑和固定其他组件，输送系统用于输送混合料，混凝土搅拌系统用于将水泥、沙子、石粉等原料混合成浆体，控制系统用于控制整个喷浆过程。
喷浆机的工作原理喷浆机的工作原理可以概括为以下几个步骤：1. 混凝土的准备首先，将水泥、沙子、石粉等原料按照一定的配比加入到混凝土搅拌系统中。
搅拌系统会将这些原料进行充分混合，添加适量的水使其形成浆体。
2. 混合料的输送混凝土搅拌系统会将混合料输送到喷浆机的输送系统中。
输送系统通常由螺旋输送机或气动输送系统组成，能够将混合料按照一定的速度输送到喷浆枪或喷嘴。
3. 喷射过程将喷浆枪或喷嘴对准目标表面，打开控制系统中的开关，混合料便会通过喷浆枪或喷嘴喷射出去。
在喷射的过程中，混合料会与空气、水分和其他添加剂发生反应，形成坚固的保护层或修补材料。
4. 喷浆参数的调整根据实际情况，可以通过控制系统来调整喷浆的参数，包括喷浆的流量、喷浆的压力和喷浆的角度等。
不同的工程需要不同的喷浆参数，以确保喷浆的效果和质量。
喷浆机的应用喷浆机广泛应用于以下几个方面：1. 建筑领域在建筑领域中，喷浆机常用于墙体防水、地下室防水、屋顶防水以及混凝土结构的保护和修补等工程。
2. 地下工程在地下工程中，喷浆机通常被用于隧道衬砌、洞室加固和地下水的防渗等工程。
喷浆机能够将混合料喷射到隧道或洞室的表面，形成坚固的保护层，提高地下工程的安全性和稳定性。
3. 矿山工程在矿山工程中，喷浆机常用于回采巷道的支护、矿坑的防渗加固以及尾矿坝的修补等工作。
通过喷浆机的喷射，可以形成一层坚固耐用的保护层，提高矿山工程的安全性和可靠性。
喷浆机的优势与局限性喷浆机具有以下优势：•高效快速：喷浆机能够以较快的速度将混合料喷射到目标表面，提高工作效率。
喷浆机简介演示汇报人：日期:•喷浆机概述•喷浆机种类及特点•喷浆机应用领域及案例目录•喷浆机发展趋势与挑战•喷浆机操作与维护指南•相关资料与参考文献01喷浆机概述它是一种集输送、混合、喷涂等功能于一体的机械设备。
还可用于建筑物的内外墙、地面、屋顶等部位的抹灰和找平。
在某些特殊情况下，如抢险救援、临时支护等，喷浆机也可发挥重要作用。
喷浆机主要用于混凝土喷射，包括隧道、涵洞、地铁等地下工程的支护和加固。
喷浆机的工作原理喷浆机主要由输送系统、混合系统、喷涂系统等组成。
输送系统负责将建筑材料输送到喷涂系统，混合系统将材料混合均匀，喷涂系统则将材料喷射到施工面上。
在工作过程中，喷浆机通过高压空气或压力水将材料以雾状形式喷射到施工面上，形成一层均匀的覆盖层。
02喷浆机种类及特点高效、便捷、环保详细描述干式喷浆机采用干式喷浆技术，通过空气动力学原理，将混凝土、水泥等干料混合物高速喷射到工作面上。
具有高效、便捷、环保等特点，适用于各种工程和环境。
低耗、低噪、高效率详细描述湿式喷浆机采用湿式喷浆技术，通过将混凝土、水泥等湿料混合物进行混合搅拌，然后通过高压喷射到工作面上。
具有低耗、低噪、高效率等特点，适用于大型工程和地下工程。
其他类型喷浆机总结词多功能、高适应性详细描述除了干式和湿式喷浆机外，还有多种类型的喷浆机，如液压喷浆机、螺杆式喷浆机等。
这些喷浆机具有多功能、高适应性等特点，可以根据不同的工程需求进行选择和使用。
03喷浆机应用领域及案例喷浆机可用于对矿山进行加固，提高矿山的稳定性和安全性，防止山体滑坡和坍塌。
矿山加固采空区充填地下工程支护喷浆机可将水泥、砂浆等材料喷射到采空区，实现充填加固，防止采空区塌陷。
在地下工程建设中，喷浆机可用于支护工程，提高围岩的稳定性和承载能力。
030201喷浆机可用于对建筑结构进行加固，提高结构的承载能力和抗震性能。
建筑结构加固喷浆机可用于防水工程，将防水材料喷射到建筑物的表面或内部，提高建筑的防水性能。
PZ系列混凝土喷射机使用说明书山东中煤工矿集团PZ系列混凝土喷射机使用说明书一、用途PZ型喷射机是用于干喷、潮喷混凝土的设备，它具有技术先进、结构合理、性能稳定、操作维护方便、使用寿命长等特点，广泛适用于隧道、涵洞、地铁、水电工程、地下工程及煤矿高沼矿井巷道喷射混凝土施工作业。
二、主要技术特征：PZ-5 喷浆机技术参数生产能力：5.5m3/h最大传送距离：200m适用材料配比:水泥/砂石=1:3-5适用材料水灰比:≤0.4-0.45最大骨科粒径:Φ20mm输料管内径:Φ50mm工作压力: 0.2-0.4Mpa耗风量: 7-8m3/min上料高度: 1.1M转子转速: 11r/min功率: 5.5kw电压等级: 380v或660v机器轨距: 600mm外形尺寸(长×宽×高):1520×820×1280mm整机重量:650kg- -1PZ-7 喷浆机主要参数型号PZ-7喷浆机生产能力7m 3 /h工作风压0.4-0.6Mpa耗风量8-10m 3 /min最大骨料粒径20mm最大输送距离潮喷≤ 200m电动机功率7.5kw电压等级380V,440V,660V,1140V尺寸1300×800×1300mm三、机器结构及工作原理1、机器工作原理PZ型喷射机的结构和工作原理如图1所示，搅拌好的物料由配料搅拌机卸料口（或人工拌料和上料）经过振动筛网供入喷射机料斗1中，由拨料器2拨动注入转子的直通料腔6中，随转子5旋流到出料口处，在这里从气室13通入压缩空气，把物料吹入出料弯头9，由旋流器10引入另一股压风，呈多头风螺旋状态把物料吹散、加速，并使其旋转、浮游，进入输料管，到达喷头再添加少量补充水分（潮喷时）喷射出去。
2、机器结构PZ型喷射机主要是由驱动装置、转子总成、风路系统、喷射系统、电气控制箱（用防爆电机时无控制箱）等部分组成。
A、驱动装置全封闭油浸式减速器安装在机器底部，三级齿轮传动。

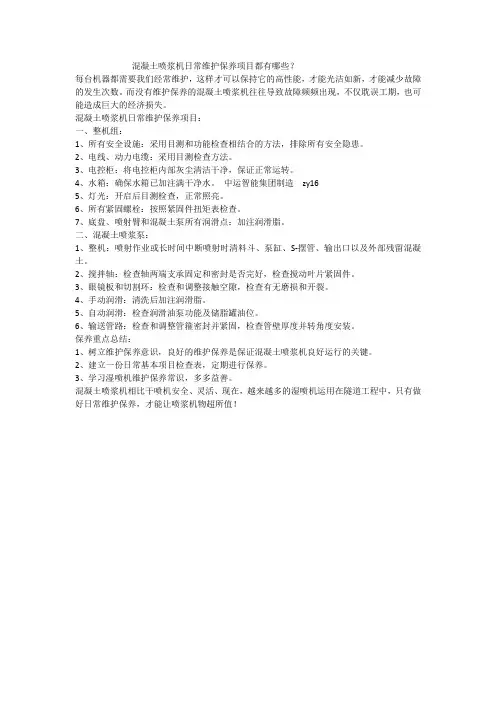

混凝土喷浆机日常维护保养项目都有哪些？
每台机器都需要我们经常维护，这样才可以保持它的高性能，才能光洁如新，才能减少故障的发生次数。
而没有维护保养的混凝土喷浆机往往导致故障频频出现，不仅耽误工期，也可能造成巨大的经济损失。
混凝土喷浆机日常维护保养项目：
一、整机组：
1、所有安全设施：采用目测和功能检查相结合的方法，排除所有安全隐患。
2、电线、动力电缆：采用目测检查方法。
3、电控柜：将电控柜内部灰尘清洁干净，保证正常运转。
4、水箱：确保水箱已加注满干净水。
中运智能集团制造zy16
5、灯光：开启后目测检查，正常照亮。
6、所有紧固螺栓：按照紧固件扭矩表检查。
7、底盘、喷射臂和混凝土泵所有润滑点：加注润滑脂。
二、混凝土喷浆泵：
1、整机：喷射作业或长时间中断喷射时清料斗、泵缸、S-摆管、输出口以及外部残留混凝土。
2、搅拌轴：检查轴两端支承固定和密封是否完好，检查搅动叶片紧固件。
3、眼镜板和切割环：检查和调整接触空隙，检查有无磨损和开裂。
4、手动润滑：清洗后加注润滑脂。
5、自动润滑：检查润滑油泵功能及储脂罐油位。
6、输送管路：检查和调整管箍密封并紧固，检查管壁厚度并转角度安装。
保养重点总结：
1、树立维护保养意识，良好的维护保养是保证混凝土喷浆机良好运行的关键。
2、建立一份日常基本项目检查表，定期进行保养。
3、学习湿喷机维护保养常识，多多益善。
混凝土喷浆机相比干喷机安全、灵活、现在，越来越多的湿喷机运用在隧道工程中，只有做好日常维护保养，才能让喷浆机物超所值！。
混凝土喷射机参数
混凝土喷射机是一种用于喷涂和覆盖混凝土的设备，使用压缩空气将混凝土喷射到需要涂覆的表面。
混凝土喷射机的参数包括以下几个方面：
1. 喷涂压力：混凝土喷射机的喷涂压力通常在0.2-0.6MPa之间，具体取决于喷涂物料的粘稠度和粘度。
2. 喷涂速度：混凝土喷射机的喷涂速度一般在0.5-1.5米/分钟之间，取决于工作场地的大小和喷涂面积。
3. 喷涂距离：混凝土喷射机的喷涂距离取决于喷涂物料的粘度和粘稠度，通常在3-10米之间。
4. 喷涂粗糙度：混凝土喷射机喷涂的表面粗糙度取决于喷涂机的喷嘴大小和形状，一般在6-20毫米之间。
5. 喷涂材料：混凝土喷射机可以使用多种不同类型的涂料和混凝土，具体取决于喷涂的用途和场合。
6. 电机功率：混凝土喷射机的电机功率通常在5-15千瓦之间，取决于设备的型号和尺寸。
7. 设备重量：混凝土喷射机的重量根据型号不同，一般在50-500千克之间。
以上是混凝土喷射机的基本参数，这些参数的不同组合决定了混凝土喷射机适用于不同的工作环境和喷涂要求。
1 概述湿式混凝土喷射机是适用于水利、隧道、堤坝、加固公路、国防、煤炭、土木、建筑等工程中的一种施工设备。
它是利用压缩空气或其它动力将加水搅拌好的成品混凝土通过管道输送至喷嘴处，经掺加速凝剂后形成料束，喷射到受喷面，上凝结硬化，从而形成混凝土涂层。
近年来，湿式混凝土喷射技术。
以其生产效率高，回弹率低，粉尘污染轻，工程质量好，在锚喷支护施工中日益显示出旺盛的生命力。
1.1喷射混凝土机械的产生和发展混凝土是以水泥为胶结料，把水泥和砂、石等骨料按一定比例配合、搅拌而成。
刚搅拌成的混凝土（称做“混凝土拌合料”），在一定时间内呈流塑状态，可以制成任意大小和形状的结构或构件。
在成型以后经过一段时间，水泥与水进行水化反应，使混凝土硬化。
硬化后的混凝土具有一般石料的性质。
混凝土容易制成任意形状的构件，抗压强度大，与少量钢筋配合能制成抗弯、抗拉的构件，造价低、耐火，所以它是目前建筑工程中应用最为广泛的一种材料，在国民经济中占有很重要的地位。
正是因为混凝土是一种优良的建筑材料，在世界范围内得到了广泛的推广和使用。
随着我国国民经济的发展，工业及民用建筑迅速增长，混凝土产量也逐年增加，这就刺激了混凝土机械的研发和生产。
目前主要的混凝土机械有混凝土搅拌机、混凝土搅拌楼（站）、混凝土搅拌输送车、混凝土泵和混凝土泵车、混凝土喷射机、混凝土振动器等等。
其中混凝土喷射机是地下工程、岩土工程、市政工程、水利、国防、煤炭、土木建筑等领域内广泛使用的一种施工设备。
它是利用压缩空气或其它动力，将按一定比例配合的拌合料通过管道输送并高速喷射到受喷面上凝结硬化，从而形成混凝土支护层。
近年来，喷射混凝土技术以其简便的工艺、独特的效应、经济的造价和广泛的用途，在各种建筑领域内显示出旺盛的生命力。
喷射混凝土是由喷射水泥砂浆发展起来的。
1914年美国在矿山和土木建筑工程中首先使用了喷射水泥砂浆。
1942年瑞士阿利瓦（Aliva）公司研制成转子式混凝土喷射机，能喷射含最大粒径为25mm骨料的混凝土；1947年德国BSM公司研制成双罐式混凝上喷射机。
题目：对湿式喷浆机一种方案的提出 (2)一、混凝土喷射机的应用及发展 (2)1混凝土喷射机工作原理和结构特征 (2)2湿式混凝土喷射机的种类及工作原理 (4)3国产湿式混凝土喷射机 (5)4湿式混凝土喷射机推广应用中需解决的一些问题.. 65. 1改进后混凝土喷射机的特点 (7)二、一种湿式喷浆机方案 (7)1喷浆机的结构、技术参数及工作原理 (8)2喷浆机的特点 (9)3. 1给料系统 (10)4使用效果 (11)5湿喷法施工工艺流程 (11)三、第二种湿式喷浆机方案 (13)1此喷浆机的结构组成 (14)2、此喷浆机工作原理 (17)3此种湿喷机的优点 (18)4此种方案的缺点 (19)5、一种解决思路 (19)四、一种填充工艺流程图 (20)题目：对湿式喷浆机一种方案的提出一、混凝土喷射机的应用及发展摘要:本文介绍了干式和湿式混凝土喷射机的工作原理、类型、发展过程。
分析了国内外应用情况和各类混凝土喷射机卞要优缺点。
并对近年来国内研制开发的几种具有代表性的湿式混凝土喷射机作了介绍。
关键词:工程机械;混凝土喷射机1混凝土喷射机工作原理和结构特征混凝土喷射机是工程施工中广泛使用的一种施工设备。
它是利用压缩空气或其它动力，将按一定比例配合的拌和料通过管道输送并高速喷射到受喷面上凝结硬化，从而形成混凝土支护层。
喷射混凝土技术工艺简便，施工造价低，适应面广，在各种建筑领域内发挥了重要作用。
日前在喷射混凝土作业中，绝大多数是使用转子式混凝土喷射机，因为这种喷射机结构简单、工作性能可靠、外形小、重量轻、维修和操作方便。
据统计，日前我国各行业投入使用的转子式混凝土喷射机近十万台，每年更新数千台，使用量很大，它是我国喷射混凝土作业中的关键设备。
干式喷射机工作原理和结构特征是:带有衬板的转子以一定的转速旋转，面结合板压在衬板上固定不动，结合板上连接有进风管和出料弯头，当转子中装有物料的各个料杯转动到与进风管和出料弯头相通时，在压气的作用下，物料通过出料弯头和输料管输送到喷嘴，并在喷嘴处加水喷射出去。
在此过程中，由结合板和衬板组成的密封副起到了密封压气和物料的作用。
干式混凝土喷射机的主要优点是输送距离长，设备简单，耐用。
但由于它是使干拌和混凝土喷嘴外与水混和，故而施工粉尘和回弹均较大，干喷作业产生的粉尘危害工人健康，尤其是窄小巷道工程施工中，粉尘污染更为严重。
从60年代起，在西方发达国家中，湿喷技术开始逐渐推行，各种湿式混凝土喷射机也陆续开发出来，所谓湿喷，其基本原理是将加水搅拌好的成品混凝土加入湿式喷射机，输送至喷嘴处，经掺加速凝剂后形成料束喷至施工面。
在国内，日前由于种种原因，干喷机仍是主要的喷射作业设备。
但是随着人们环保意识的增强以及对喷射混凝土质量要求的提高，已有越来越多的湿式混凝土喷射机进入使用。
在一些国际招标的大型水利工程中，如二滩水电站，黄河小浪底工程，二峡工程等，均是采用湿式混凝土喷射机作业。
国内日前使用的各种湿式混凝土喷身机多是从国外引进的设备。
近几年来。
国内一些单位也开始开发研制出几种湿式混凝土喷射机，但生产规模尚有待于扩大。
概括起来，湿式混凝土喷射机主要优点是:(1)大大降低了机旁和喷嘴外的粉尘浓度，消除了对工人健康的危害。
(2)生产率高。
干式混凝上喷射机一般不超过3m h而使用湿式混凝土喷射5/机，人工作业时可达lO3m/h采用机械手作业时，则可达203m/h.(3)回弹度低。
干喷时，混凝上回弹度可达15%-50%。
采用湿喷技术,回弹率可降低到10%以下。
(4)湿喷时，由于水灰比易于控制，混凝土水化程度高，故可大大改善喷射混凝土的品质，提高混凝土的匀质性.而干喷时，混凝土的水灰比是由喷射手根据经验及肉眼观察来进行调节，混凝土的品质在很大程度土取决于机手操作正确与否。
2湿式混凝土喷射机的种类及工作原理随着混凝土湿喷技术的应用，各国分别开发出一系列的湿式混凝土喷射机。
根据湿式混凝土喷射机的工作原理，可分为泵送型及气动型两大类。
2.1泵送型湿式混凝土喷机泵送型混凝土喷射机主要有柱塞泵式湿喷机和螺杆泵式湿喷机两类柱塞泵式湿喷机是将柱塞式混凝土泵作为湿式混凝土喷射机的基本机体，在输送管出口装以喷嘴并在此通入压缩空气，将混凝土喷射出去。
这类湿喷机一般较笨重，但输送距离长。
在二滩，小浪底等一些大型水利工程中使用的，如瑞士M EYNAD IER公司的Robojet041型混凝土喷射机。
螺杆泵式湿喷机是以螺杆与定子套相互啮合时接角空间容积的变化来输送物料的。
这种类型的有德国UELMAT公司的SB - 3型湿喷机。
我国有关单位也曾进行过研制。
该机型的主要缺点是生产率低，螺杆和定子套的磨损较严重，故而应用范围不大。
2.2气送式湿式混凝土喷机这类湿喷机是利用压缩空气将物料在软管中以“稀薄流”的形式输送至喷嘴直接喷出。
该机为并排的两个罐，一个喷射，一个备料。
罐的底部各有一个横卧的螺旋输送器，喷射罐内通入压缩空气，湿拌和料经螺旋送进输料管，在喷嘴处，通过气环引入的压缩空气使拌和料喷射出去。
这种湿喷机的缺点是向罐内加料比较麻烦，罐的清理亦不方便，且上料高度大，比较笨重。
国外有采用转子结构的气送式湿式混凝土喷机，采用液压驱动装置，负荷变量泵通过液压马达带动转子转动，转速可调，从面使喷射量可调。
采用了液压式转子转动，转速可调，从而使喷射量可调。
采用了液压式转子压紧机构，压紧力可调。
工作时料斗中的湿拌和料落入转子料孔，经旋转180°后料孔与压缩空气进气口相通，湿拌和料遂以悬浮状态被压至出料管，经在喷嘴混合室与液体速凝剂快速充分混合后，从喷嘴高速喷出。
该机的缺点是设备投资较大，维护工作量大。
由于自重达到2t多，故机动性差。
3国产湿式混凝土喷射机3.1 SPZ- 6型湿式混凝土喷射机SPZ- 6型湿式混凝土喷射机是一种气送转子式湿式混凝土喷射机，其工作原理与瑞士阿利瓦280机型相似，其转子由电动机经减速器带动旋转。
该机设备投资少，生产率高，重量轻，机动性好。
3.2 TK一961型湿式混凝土喷射机TK一961型湿式混凝土喷射机是近年来研制成功的一种转子活塞式湿喷机。
该机利用一组活塞将湿料推送至机器顶部的混合室，经与空气混合后，通过软管输送到喷嘴，在喷嘴处掺加速凝剂后喷出。
该机的主要优点是无余气排放，送料连续性好。
3.3叶轮式湿式混凝土喷射机叶轮式湿式混凝土喷射机是一种新型湿喷机，它采用了一种叶轮喂料装置，具有工作可靠，使用寿命长，适应骨料粒径范围大等优点。
日前已生产出AH型系列产品。
4湿式混凝土喷射机推广应用中需解决的一些问题日前，由于湿喷技术具有明显的优势，湿式混凝土喷射机在工程中的应用亦越来越多。
但是，由于存在着一些尚待解决的问题，对湿式混凝土喷射机的推广应用起到了一定的阻碍作用，以至于在我国，日前主要的喷射混凝土作业方式仍是干喷。
( 1)湿式混凝土喷射机多采用液体速凝剂。
进曰及合资产品售价较高(达6000 - 8000元/t) ,面国产液体速凝剂尚无生产。
相对应的干喷所粉状速凝剂售价低(1000多元/t) 。
( 2)劳动力成本低及人们的环保意识尚待提高。
( 3)湿式混凝土喷射机作业时，设备较为复杂，操作及维修不及干喷机方便。
( 4)使用湿式混凝土喷射机作业时，设备投资较高。
尽管干喷混凝土和湿喷混凝土在价格土基本相同，但湿喷混凝土工艺极大程度的改善了施工作业环境，满足了在地质条件较差地段快速施工的需要，保证了软弱围岩地段的施工安全，同时较大程度地节约了工期，取得了较好的经济效益和社会效益，但由于其设备自身速凝剂添加装置活塞返程造成速凝剂浪费，还有待厂家改进。
同时，由于日前国内的喷射机机械手价格太高，多在100多万元人民币/套，造成其推广受限，而普通的常用的设备配套并不能从根本土改善工人的作业环境，降低喷射混凝土回弹量，所以低价位的机械手的研制势在必行。
以上种种因素造成湿喷混凝上施工成本高于干喷混凝上施工成本，使湿式混凝上喷射机在国内的推广受到一定程度的限制。
但是，随着环保意识的加强，以及人们对喷射混凝上施工质量更高的要求，湿式混凝上喷射机必将越来越多地取代干式混凝上喷射机而成为喷射混凝上作业的主要机具。
5. 1改进后混凝土喷射机的特点1)防尘效果更好采用改进后的密封装置可以做到不扬尘，人人改善了工人的劳动条件，提高了劳动生产率。
2)增加防粘结高弹性橡胶料腔可有效解决混凝土易粘结的问题，减少了清除混凝土粘结的次数，提高了劳动效率。
3)运用耐磨橡胶垫橡胶垫的耐磨性提高一倍以上，减少了橡胶垫的更换次数，降低了使用成本4)将原传动轴山整体改为三部分组成，解决了不易拆卸、维修难的问题。
二、一种湿式喷浆机方案摘要：介绍了新型喷浆机的构造、工作原理、主要特点、技术装置及实际使用效果。
关键词：介绍了新型喷浆机的构造、工作原理、主要特点、技术装置及实际使用喷浆机旋转衬板中座体近年来，随着喷浆机的广泛应用，给煤矿井下带来了很大的经济效益，特别是改善井下喷射混凝上作业环境，减轻操作人员劳动强度，起到重要作用。
但该设备在使用中也存在一些缺点，如结构不合理，粉尘浓度高，维修困难等。
为此，我们想研制一种新型喷浆机。
1喷浆机的结构、技术参数及工作原理1.1结构组成喷浆机主要由上座体、中座体和下座体组成，其中上座体包括混凝剂漏斗、速凝剂拨料翅、上盖板、筛网和筛子拨料翅;中座体包括配料盘、定量板、拨料板、定量器、立轴、离合器、出料弯头、结合板、弧形板和进风板;下座体包括旋转体和旋转衬板(参见附图)。
1.2主要技术参数生产能力/3m 5～73m/h骨料最大粒度/mm <24压缩空气工作压力/MPa 0.15～0.40输料管直径/mm 50电机功率/kW 5.5最大输送距离/m水平 120垂直 40整体机重/kg 1 200外形尺寸(l× b × h)/mm1 500×700×1 3001.3工作原理喷浆机工作时，水泥、黄砂、石子和水等按一定比例加入筛网中，进行筛选后进入下料台体，电机通过减速箱、输出轴带动旋转体和拨料板旋转，混合料进入旋转体小隔腔中。
压缩空气由小隔腔吹入，把混凝上从出料弯头中吹出，完成连续喷射(见附图)。
2喷浆机的特点(1)消尘性能好，机体粉尘浓度、喷头浓度都低于部颁粉尘浓度。
(2)速凝剂加料自动化，备有速凝剂漏斗和调节开关，能控制备料多少。
(3)机内装有圆筛，能自动筛分，节省人力。
( 4)中座体能折翻，便于维修和换件，并可储料，使供料连续，保证喷射的均匀一致，减少回弹。
(5)结合板改为球墨铸铁且表而镀铬，增加了耐磨性，使该机使用寿命延长2-3倍。
(6)由原一次搅拌改为二次搅拌，使水泥、砂子速凝剂搅拌均匀，从而提高了喷射后3. 1给料系统(1)将原型上座体改制成中座体，在其上再新增一节上座体，以安装速凝剂下料漏斗和圆筛，并开有一个半封闭式的给料口。
