精选-戴尔13G 服务器及新技术交流
- 格式：pptx
- 大小：12.74 MB
- 文档页数：58
下载文档原格式
合集下载
DELL服务器概述
服务器戴尔服务器概述服务器指一个管理资源并为用户提供服务的计算机软件，通常分为文件服务器、数据库服务器和应用程序服务器。
运行以上软件的计算机或计算机系统也被称为服务器。
相对于普通P C来说，服务器在稳定性、安全性、性能等方面都要求更高，因此CPU、芯片组、内存、磁盘系统、网络等硬件和普通PC有所不同。
目录[隐藏]简介服务器解析服务器分类服务器硬件服务器内存服务器CPU机架式服务器刀片服务器机柜式服务器服务器选购服务器发展趋势预测多线路虚拟主机解决方案服务器[编辑本段]简介英文名称：Server拼音：fú wù qì服务器定义从广义上讲，服务器是指网络中能对其它机器提供某些服务的计算机系统（如果一个PC对外提供ftp服务，也可以叫服务器）。
从狭义上来讲，服务器是专指某些高性能计算机，能够通过网络，对外提供服务。
[编辑本段]服务器解析服务器作为网络的节点，存储、处理网络上80％的数据、信息，因此也被称为网络的灵魂。
做一个形象的比喻：服务器就像是邮局的交换机，而微机、笔记本、P DA、手机等固定或移动的网络终端，就如散落在家庭、各种办公场所、公共场所等处的电话机。
我们与外界日常的生活、工作中的电话交流、沟通，必须经过交换机，才能到达目标电话；同样如此，网络终端设备如家庭、企业中的微机上网，获取资讯，与外界沟通、娱乐等，也必须经过服务器，因此也可以说是服务器在“组织”和“领导”这些设备。
它是网络上一种为客户端计算机提供各种服务的高可用性计算机，它在网络操作系统的控制下，将与其相连的硬盘、磁带、打印机、Modem及各种专用通讯设备提供给网络上的客户站点共享，也能为网络用户提供集中计算、信息发表及数据管理等服务。
它的高性能主要体现在高速度的运算能力、长时间的可靠运行、强大的外部数据吞吐能力等方面。
服务器的构成与微机基本相似，有处理器、硬盘、内存、系统总线等，它们是针对具体的网络应用特别制定的，因而服务器与微机在处理能力、稳定性、可靠性、安全性、可扩展性、可管理性等方面存在差异很大。
dell新第13代服务器

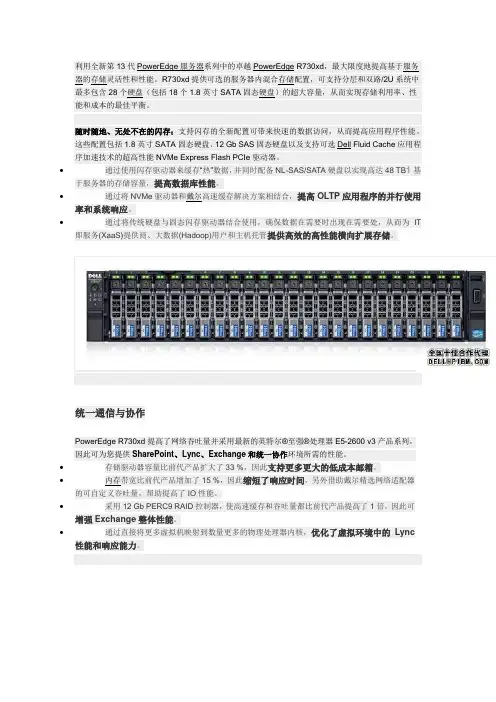

利用全新第13代PowerEdge服务器系列中的卓越PowerEdge R730xd，最大限度地提高基于服务器的存储灵活性和性能。
R730xd提供可选的服务器内混合存储配置，可支持分层和双路/2U系统中最多包含28个硬盘（包括18个1.8英寸SATA固态硬盘）的超大容量，从而实现存储利用率、性能和成本的最佳平衡。
随时随地、无处不在的闪存：支持闪存的全新配置可带来快速的数据访问，从而提高应用程序性能。
这些配置包括1.8英寸SATA固态硬盘、12 Gb SAS固态硬盘以及支持可选Dell Fluid Cache应用程序加速技术的超高性能NVMe Express Flash PCIe驱动器。
∙通过使用闪存驱动器来缓存“热”数据，并同时配备NL-SAS/SATA硬盘以实现高达48 TB1基于服务器的存储容量，提高数据库性能。
∙通过将NVMe驱动器和戴尔高速缓存解决方案相结合，提高OLTP应用程序的并行使用率和系统响应。
∙通过将传统硬盘与固态闪存驱动器结合使用，确保数据在需要时出现在需要处，从而为IT 即服务(XaaS)提供商、大数据(Hadoop)用户和主机托管提供高效的高性能横向扩展存储。
统一通信与协作PowerEdge R730xd提高了网络吞吐量并采用最新的英特尔®至强®处理器E5-2600 v3产品系列，因此可为您提供SharePoint、Lync、Exchange和统一协作环境所需的性能。
∙存储驱动器容量比前代产品扩大了33 %，因此支持更多更大的低成本邮箱。
∙内存带宽比前代产品增加了15 %，因此缩短了响应时间，另外借助戴尔精选网络适配器的可自定义吞吐量，帮助提高了IO性能。
∙采用12 Gb PERC9 RAID控制器，使高速缓存和吞吐量都比前代产品提高了1倍，因此可增强Exchange整体性能。
∙通过直接将更多虚拟机映射到数量更多的物理处理器内核，优化了虚拟环境中的Lync 性能和响应能力。
戴尔 Latitude 13 服务手册说明书
Dell™ Latitude™ 13 服务手册注、小心和警告如果您购买的是 Dell™ n 系列计算机，则本说明文件中有关 Microsoft ® Windows ® 操作系统的任何参考信息均不适用。
本说明文件中的信息如有更改，恕不另行通知。
© 2010 Dell Inc. 版权所有，翻印必究。
未经 Dell Inc. 书面许可，严禁以任何形式复制本材料。
本文中使用的商标：Dell 、DELL 徽标和 Latitude 是 Dell Inc. 的商标；Intel 、Core 和 Celeron 是 Intel Corporation 的商标或注册商标； Microsoft 、 Windows 、 Windows Vista 和 Windows Vista 开始按钮 是 Microsoft Corporation 在美国和/或其他国家和地区的商标或注册商标；Bluetooth 是 Bluetooth SIG, Inc. 的注册商标。
本说明文件中述及的其他商标和商品名称是指拥有相应标记和名称的公司或其制造的产品。
Dell Inc. 对其他公司的商标和产品名称不拥有任何所有权。
2010 年 3 月 修订版 A00拆装计算机 卸下和装回部件 规格系统设置程序 诊断程序注：“注”表示可帮助您更好地使用计算机的重要信息。
小心： “小心”表示如果不遵循说明，就有可能损坏硬件或导致数据丢失。
警告： “警告”表示可能会导致财产损失、人身伤害甚至死亡。
闪烁-亮-亮闪烁-亮-闪烁灭-闪烁-灭亮-闪烁-亮灭-闪烁-闪烁闪烁-闪烁-闪烁闪烁-闪烁-灭灭-亮-灭闪烁-闪烁-亮返回目录页面返回目录页面卸下和装回部件Dell™ Latitude™ 13 服务手册返回目录页面ExpressCard基座盖无线局域网(WLAN) 卡硬盘驱动器和声卡扬声器内存用户识别模块(SIM) 卡币形电池散热器和风扇部件显示屏面板掌垫和显示屏部件安全数字 (SD) 卡电池显示屏闭合传感器LED 护盖键盘ExpressCard/SD 卡读取器SIM 卡读取器系统板采用 Bluetooth® 无线技术的内部插卡显示屏挡板摄像头返回目录页面硬盘驱动器和声卡Dell™ Latitude™ 13 服务手册卸下硬盘驱动器和声卡1.请按照“Before Working Inside Your Computer ”（拆装计算机内部组件之前）中的步骤进行操作。
Dell EMC PowerEdge R250 技术指南说明书
Dell EMC PowerEdge R250技术指南2021 12注意、小心和警告:“注意”表示帮助您更好地使用该产品的重要信息。
:“小心”表示可能会损坏硬件或导致数据丢失，并告诉您如何避免此类问题。
:“警告”表示可能会导致财产损失、人身伤害甚至死亡。
© 2021 Dell Inc. 或其子公司。
保留所有权利。
Dell、EMC 和其他商标是 Dell Inc. 或其附属机构的商标。
其他商标可能是其各自所有者的商标。
章 1: 系统概览 (5)新技术 (5)关键工作负载 (6)章 2: 系统功能和代际比较 (7)章 3: 机箱视图和功能部件 (9)机箱视图 (9)系统的前视图 (9)系统的后视图 (10)系统内部 (11)快速资源定位器 (13)章 4: 处理器 (14)处理器特性 (14)支持的处理器 (14)章 5: 内存子系统 (15)支持的内存 (15)内存速度 (15)章 6: 存储 (16)存储控制器 (16)存储控制器功能值表 (16)内部存储配置 (17)服务器存储控制器用户指南 (17)IDSDM (17)内置 USB (19)RAID - 独立磁盘冗余阵列 (19)数据表和 PERC 性能扩展平台 (19)Boot Optimized Storage Solution (20)支持的驱动器 (20)硬盘 (HDD) (21)固态硬盘 (SSD) (23)外部存储器 (25)章 7: 扩展卡和扩展卡转接卡 (26)扩展卡安装原则 (26)章 8: 功率、散热和声音 (28)功率 (28)散热 (29)声音 (29)声音性能 (29)目录3章 9: 机架、导轨和线缆管理 (31)机架导轨 (31)章 10: 支持的操作系统 (34)章 11: Dell EMC OpenManage 系统管理 (35)服务器和机箱管理器 (35)Dell EMC 控制台 (36)自动化启用程序 (36)集成第三方控制台 (36)连接第三方控制台的接口 (36)Dell EMC 更新公用程序 (36)戴尔资源 (36)章 12: Dell Technologies 服务 (38)Dell EMC ProDeploy Enterprise Suite (38)Dell EMC ProDeploy Plus (39)Dell EMC ProDeploy (39)基本部署 (39)Dell EMC 服务器配置服务 (39)Dell EMC 派驻服务 (39)Dell EMC 远程咨询服务 (39)Dell EMC 数据迁移服务 (39)Dell EMC ProSupport Enterprise Suite (39)面向企业的 Dell EMC ProSupport Plus (40)面向企业的 Dell EMC ProSupport (40)Dell EMC ProSupport One for Data Center (41)ProSupport for HPC (41)支持技术 (42)Dell Technologies Education Services (43)Dell Technologies 咨询服务 (43)Dell EMC 托管服务 (43)章 13: 附录 A：附加规格 (44)机箱尺寸 (44)机箱重量 (45)视频规格 (45)NIC 端口规格 (45)USB 端口 (46)内置 USB (46)电源装置 (46)环境规格 (47)微粒和气体污染规格 (48)散热限制 (48)章 14: 附录 B.标准遵从性 (50)章 15: 附录 C 其他资源 (51)4目录1系统概览Dell EMC™ PowerEdge™ R250 是戴尔最新的 1U 机架式服务器，旨在使用可高度扩展的内存运行复杂的工作负载。
Dell SupportAssist 版本 1.3 快速设置指南说明书
用于服务器的 Dell SupportAssist 版本 1.3快速设置指南注、小心和警告注: “注”表示可以帮助您更好地使用计算机的重要信息。
小心: “小心”表示可能会损坏硬件或导致数据丢失，并说明如何避免此类问题。
警告: “警告”表示可能会造成财产损失、人身伤害甚至死亡。
版权所有© 2016 Dell Inc. 保留所有权利。
本产品受美国、国际版权和知识产权法律保护。
Dell 和 Dell 徽标是 Dell Inc. 在美国和/或其他管辖区域的商标。
所有此处提及的其他商标和名称可能是其各自所属公司的商标。
2016 - 06Rev. A00SupportAssist 使用入门用于服务器的 Dell SupportAssist 是一款应用程序，该程序通过主动识别 Dell 服务器中的硬件问题自动提供来自 Dell 的支持。
在检测到问题时，SupportAssist 自动向 Dell 技术支持开立一个支持案例，并向您发送电子邮件通知。
系统将自动收集排除故障所需的数据，并安全地发送给 Dell 技术支持。
收集的数据有助于 Dell 技术支持为您提供适当的解决方案来解决此问题。
注: 在本说明文件中，本地系统一词是指要在其中安装 SupportAssist 的服务器；远程设备是指要SupportAssist 监测的其它任何设备。
本说明文件介绍了设置 SupportAssist 以监测本地系统和一台远程设备所需的信息。
成功完成设置后：•SupportAssist 将会一直监测本地系统和远程设备的硬件问题。
•您可以使用 SupportAssist 从本地系统或远程设备收集故障诊断数据（系统信息）并将它们发送给 Dell。
设置 SupportAssist 监测本地系统要快速设置 SupportAssist 以监控本地系统，请执行以下操作：1.在支持的 Microsoft Windows 或 Linux 操作系统上安装 SupportAssist。
戴尔服务器服务方案
戴尔服务器服务方案戴尔是全球知名的IT公司，在服务器市场上也一直是领先者之一。
戴尔的服务器服务方案涵盖了各种类型的企业和组织，从小型企业到全球顶级企业，以及政府和教育机构等，提供一系列的云计算、存储、数据保护和网络安全等服务。
戴尔提供的服务器服务方案主要有以下几个方面：1. 入门级服务器服务戴尔的入门级服务器服务适用于初创企业或者规模较小的企业，提供了基本的计算和存储功能，以及易于管理、可靠性高的特点。
这些服务器通常可以满足轻负载的应用需求，比如简单的办公软件、网站托管等。
2. 中小型企业服务器服务戴尔的中小型企业服务器服务适用于小型到中型企业，提供了更高级别的计算和存储能力，以及更多的可扩展性和灵活性。
这些服务器通常可以满足中等负载的应用需求，比如云存储、数据备份、虚拟化等。
3. 数据中心服务器服务戴尔的数据中心服务器服务适用于大型企业或者数据量较大的企业，提供了超高级别的计算和存储能力，以及高度可靠性、高度可扩展性和高度安全性。
这些服务器通常可以满足高负载的应用需求，比如大数据分析、人工智能、高性能计算等。
4. 云计算服务戴尔的云计算服务可以提供完整的云服务解决方案，包括公共云、私有云和混合云等形式。
这些云计算服务可以帮助企业提高效率、降低成本和风险，并提供更高水平的可用性和可扩展性。
5. 存储服务戴尔的存储服务可以提供各种形式的存储解决方案，包括直接连接存储、网络存储和云存储等。
这些存储服务可以帮助企业存储、管理和保护数据，并提供高度的可扩展性和可靠性。
6. 数据保护服务戴尔的数据保护服务可以提供各种形式的数据备份、灾难恢复和业务连续性解决方案。
这些数据保护服务可以帮助企业保护其关键数据和应用程序，以确保业务在灾难发生时能够继续运行。
7. 网络安全服务戴尔的网络安全服务可以提供各种形式的网络安全解决方案，包括入侵检测、漏洞管理、恶意软件防护和数据加密等。
这些网络安全服务可以帮助企业保护其网络免受外部和内部威胁，并提供高度的可扩展性和灵活性。

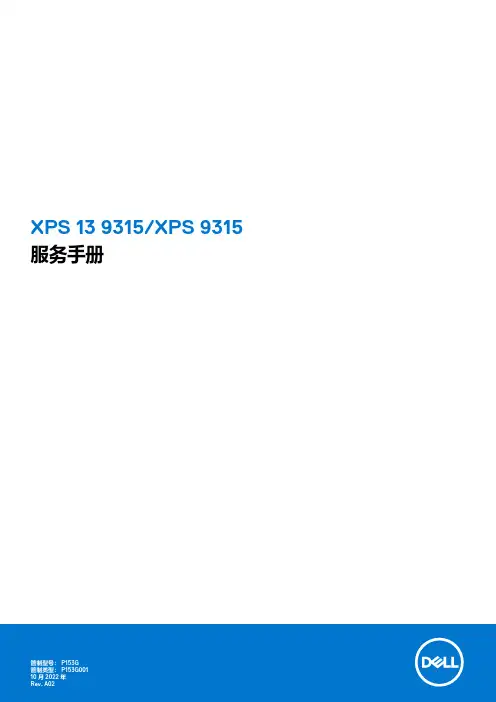

戴尔 XPS 13 9315 XPS 9315服务手册
XPS 13 9315/XPS 9315服务手册10 2022注意、小心和警告:“注”表示帮助您更好地使用该产品的重要信息。
:“小心”表示可能会损坏硬件或导致数据丢失，并说明如何避免此类问题。
:“警告”表示可能会造成财产损失、人身伤害甚至死亡。
© 2022 Dell Inc. 或其子公司。
保留所有权利。
Dell Technologies、Dell 及其他商标是 Dell Inc. 或其子公司的商标。
其他商标可能是其各自所有者的商标。
章 1: 拆装计算机内部组件 (5)安全说明 (5)拆装计算机内部组件之前 (5)安全防范措施 (6)静电放电— ESD 保护 (6)ESD 现场服务套件 (7)运输敏感组件 (7)拆装计算机内部组件之后 (7)章 2: 卸下和安装组件 (9)建议工具 (9)螺钉列表 (9)XPS 13 9315 的主要组件 (10)基座护盖 (12)卸下底座护盖 (12)安装底座护盖 (14)电池 (16)锂离子电池预防措施 (16)卸下电池 (16)安装电池 (17)风扇 (18)卸下风扇 (18)安装风扇 (19)散热器 (21)卸下散热器 (21)安装散热器 (21)显示屏部件 (22)卸下显示屏组件 (22)安装显示屏组件 (25)I/O 子板 (28)卸下 I/O 子板 (28)安装 I/O 子板 (30)系统板 (31)卸下系统主板 (31)安装系统主板 (33)掌垫和键盘部件 (36)卸下掌托和键盘组件 (36)安装掌托和键盘组件 (36)章 3: 驱动程序与下载 (38)章 4: 系统设置程序 (39)进入 BIOS 设置程序 (39)导航键 (39)目录3引导顺序 (39)一次性引导菜单 (40)系统设置程序选项 (40)系统密码和设置密码 (53)分配系统设置密码 (53)删除或更改现有的系统设置密码 (54)清除 BIOS（系统设置）和系统密码 (54)更新 BIOS (55)在 Windows 中更新 BIOS (55)在 Windows 环境中使用 USB 驱动器更新 BIOS (55)在 Linux 和 Ubuntu 环境中更新 BIOS (55)从 F12 一次性引导菜单更新 BIOS (55)章 5: 故障排除 (57)处理膨胀锂离子电池 (57)找到戴尔计算机的服务编号或快速服务代码 (57)系统诊断指示灯 (57)SupportAssist 诊断程序 (58)内置自检 (BIST) (58)M-BIST (58)液晶屏内置自检 (BIST) (59)恢复操作系统 (59)WiFi 重启 (60)耗尽剩余弱电（执行硬重置） (60)备份介质和恢复选项 (60)实时时钟— RTC 重设 (60)章 6: 获取帮助和联系戴尔 (62)4目录拆装计算机内部组件安全说明遵循以下安全原则可防止您的计算机受到潜在损坏并确保您的人身安全。
51CTO下载-DELL第十二代服务器新产品介绍
机架式
R720xd – (2S–R/2U) R620 – (2S–R/1U) R820 – (4S-2U)
刀片式
M620- (2S–R/HH) T620 – (2S-R)
塔式
T420 – (2S) T320 – (1S)
主流 系统 超值 系统
*因戴尔与英特尔将商讨每一波时间安排，大纲日期可能会有所更改。本演示文稿重点介绍第1 波系统
戴尔机密/仅供内部使用
戴尔|全球CSMB销售培训与发展
产品何时发布？
戴尔机密/仅供内部使用
戴尔|全球CSMB销售培训与发展
3. 关键技术
SNA iDRAC7 Cashcade PCIe SSD
返回课程大纲
戴尔机密/仅供内部使用
戴尔|全球CSMB销售培训与发展
精选网络适配 器
戴尔机密/仅供内部使用
戴尔机密/仅供内部使用
8
戴尔|全球CSMB销售培训与发展
2. 目标客户概 况
返回课程大纲
戴尔机密/仅供内部使用 戴尔 |全球CSMB销售培训与发展
戴尔|全球CSMB销售培训与发展
客户概况
IT
决策者
基础架构方面
工作负载方面
刺激因素：
• • • •
IT 主管
刺激因素：
•
•
•
•
界定的解决方案体系 结构；需要采用最新 技术进行构建 利用技术来满足业务 SLA的要求 关心可用性、容量、 安全性和互操作性 需要在混合环境中实 现易管理性
SMB NPI，2013财年第一季度
戴尔机密/仅供内部使用
戴尔|全球CSMB销售培训与发展
本NPI课堂结构 简介
事件 人物
基本信息

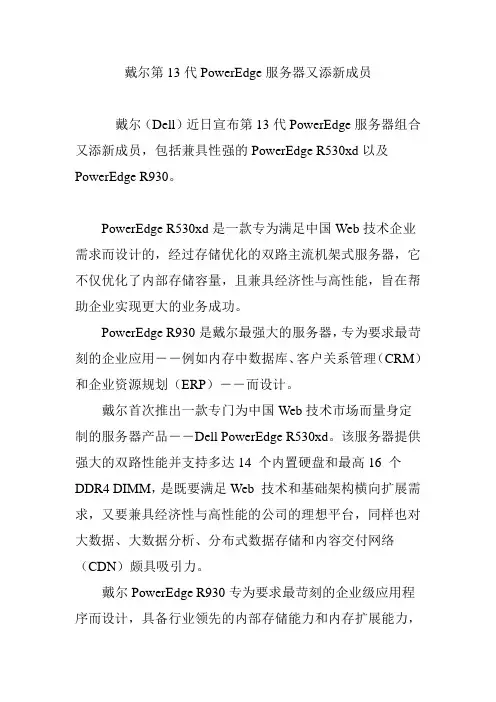

戴尔第13代PowerEdge服务器又添新成员
戴尔第13代PowerEdge服务器又添新成员
戴尔（Dell）近日宣布第13代PowerEdge服务器组合又添新成员，包括兼具性强的PowerEdge R530xd以及PowerEdge R930。
PowerEdge R530xd是一款专为满足中国Web技术企业需求而设计的，经过存储优化的双路主流机架式服务器，它不仅优化了内部存储容量，且兼具经济性与高性能，旨在帮助企业实现更大的业务成功。
PowerEdge R930是戴尔最强大的服务器，专为要求最苛刻的企业应用――例如内存中数据库、客户关系管理（CRM）和企业资源规划（ERP）――而设计。
戴尔首次推出一款专门为中国Web技术市场而量身定
制的服务器产品――Dell PowerEdge R530xd。
该服务器提供强大的双路性能并支持多达14 个内置硬盘和最高16 个DDR4 DIMM，是既要满足Web 技术和基础架构横向扩展需求，又要兼具经济性与高性能的公司的理想平台，同样也对大数据、大数据分析、分布式数据存储和内容交付网络（CDN）颇具吸引力。
戴尔PowerEdge R930专为要求最苛刻的企业级应用程序而设计，具备行业领先的内部存储能力和内存扩展能力，
可显著优化应用程序的性能。
PowerEdge R930机架式服务器可灵活扩展，以便在降低延迟的同时优化交易和运行。
越来越多的企业机构转向领先的数据库和分析平台，例如运行在Linux和x86平台上的Oracle 12c 和SAP HANA。
PowerEdge R930将作为这些设备和集成系统的硬件基础，帮助客户加快实现价值并最大程度提高IT资源效率。
（杨光）。

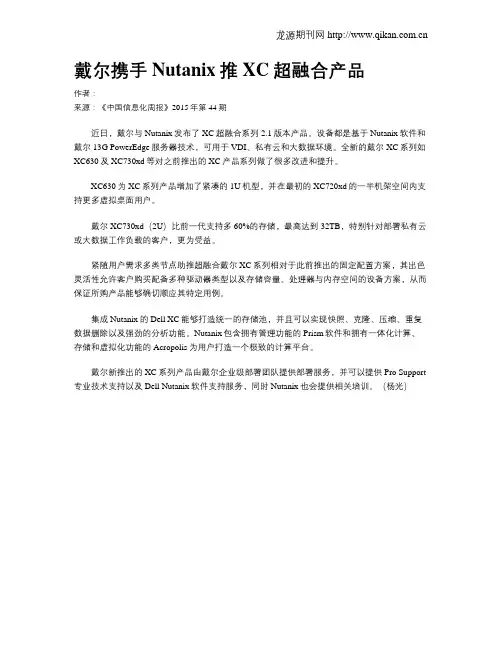

戴尔携手Nutanix推XC超融合产品
龙源期刊网
戴尔携手Nutanix推XC超融合产品
作者：
来源：《中国信息化周报》2015年第44期
近日，戴尔与Nutanix发布了XC超融合系列2.1版本产品。
设备都是基于Nutanix软件和戴尔13G PowerEdge服务器技术，可用于VDI、私有云和大数据环境。
全新的戴尔XC系列如XC630及XC730xd等对之前推出的XC产品系列做了很多改进和提升。
XC630为XC系列产品增加了紧凑的1U机型，并在最初的XC720xd的一半机架空间内支持更多虚拟桌面用户。
戴尔XC730xd（2U）比前一代支持多60%的存储，最高达到32TB，特别针对部署私有云或大数据工作负载的客户，更为受益。
紧随用户需求多类节点助推超融合戴尔XC系列相对于此前推出的固定配置方案，其出色灵活性允许客户购买配备多种驱动器类型以及存储容量、处理器与内存空间的设备方案，从而保证所购产品能够确切顺应其特定用例。
集成Nutanix的Dell XC能够打造统一的存储池，并且可以实现快照、克隆、压缩、重复数据删除以及强劲的分析功能。
Nutanix包含拥有管理功能的Prism软件和拥有一体化计算、
存储和虚拟化功能的Acropolis为用户打造一个极致的计算平台。
戴尔新推出的XC系列产品由戴尔企业级部署团队提供部署服务，并可以提供Pro Support 专业技术支持以及Dell Nutanix软件支持服务，同时Nutanix也会提供相关培训。
（杨光）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
/2U机架式服务器。这款服务器集动力强劲的处理器、大容 量内存和速度非常快的存储于一身，因而在众多要求严苛 的环境中都能表现卓著，用途非常广泛。 • 它面向云应用、虚拟化环境、Web技术和高性能计算（HPC） 而设计
目标工作负载 • 是虚拟化、云应用程序、Web技术、HPC、XaaS提供商和医学成像应用的
R730 配备 16 个 2.5英寸硬盘
性能
• 双路英特尔至强E5-2600v3处理器（每个CPU最多18个内 核；总核数最多36个）
• 24个DIMM插槽，最多可支持1.5 TB内存 • 最多可支持2个双幅或4个单幅内部GPU处理加速器
可用性
• 冗余电源装置(PSU) • 可热插拔的PSU、硬盘和风扇 • 针对故障保护型虚拟机管理程序提供双SD
➢ 英特尔处理器 ➢ 内存DDR ➢ 本地存储选项 ➢ Fluid Cache for SAN和SanDisk DAS Cache ➢ 戴尔新风2.0 ➢ 电源和冷却
• DELL 13G 服务器新产品 及新技术
• PowerEdge FX 体系结构简介
➢ 体系结构 ➢ 平台
第13代PowerEdge 服务器产品
• 高性价比——H730 • 超值/入门级——H330 • S130软件RAID
• 现在最多可支持8个热插拔SATA驱动器
通用插槽背板技术
最大限度地提高服务器存储的灵活性
对R630 10 x 2.5英寸和R730xd 24 x 2.5英寸背板均适用
4个通用插槽可以支持 SAS/SATA驱动器或NVMe PCIe固态硬盘
• 四个通用插槽可支持任何的企业级存储介质 • 为在1U或2U空间内实现戴尔缓存加速提供了
解决方案 • 提供极致的存储分层灵活性* • 提供支持Dell Fluid Cache for SAN和SanDisk
DAS Cache的缓存选项 • 提供混合搭配灵活性
– PERC控制器可以获知通用插槽内是否有 SAS/SATA驱动器或PCIe固态硬盘
➢ 体系结构 ➢ 平台
英特尔®至强®处理器E5-2600 v3产品系列
4通道DDR4
DDR4 DDR4 DDR4 DDR4
HASWELL-EP
核心 核心
核心 核心
核心
核心
共享的高速缓存
40通路 PCIe* 3.0
QPI
2个QPI 1.1
QPI
DMI2
采用22纳米处理器的全新Haswell微体系结 构——最高可配18个核心/36个线程
提供的新功能让虚拟化、安全性和能效方 面都会受益
支持DDR4内存，从而可扩展性能 英特尔®高级矢量扩展(AVX) 2.0 内存速度提升幅度超过12%
由于集成了稳压器来增加平台灵活性，Haswell上的TDP（散热设计功耗）有所提高。系统功耗预计大致相当。 文中指出的所有未来产品、计算机系统、日期和数字均为根据目前的预期初步计划的结果，如有更改，恕不另行通知。英特尔随时可能更改规格和产品说明，恕不另行通知。
– 无需调整任何设置。即插即用！
*支持使用Microsoft存储空间等应用程序进行分层
Fluid Cache for SAN 和 SanDisk DAS Cache
Dell Fluid Cache for SAN
将服务器中的PCIe固态硬盘聚合成一个高速缓存池，实现卓越的应用程序响应速度， 使用 写回高速缓存技术加上Compellent，实现数据高可用性
将多级存储 用作高速缓存设备
• SATA 固态硬盘 • SAS 固态硬盘 • 通过PCIe插槽连接的闪存，包括 PowerEdge Express
Flash NVMe PCIe 固态硬盘和 PCIe 闪存卡
• Fusion I/O
范围广泛的控制点
• 芯片组 • HB • PERC • PCIe
支持多种操作系统
可扩展性、I/O、存储 • 最多可配24个1.8英寸硬盘；或10个2.5英寸硬盘；
或8个2.5英寸硬盘（带LCD和DVD） • 有多种RAID选项可供选择，包括可实现更高性
能的双PERC选项 • 最多可配4个可选NVMe Express Flash PCIe固态
硬盘 • 支持Dell Fluid Cache for SAN 和全新的SanDisk
• Microsoft Windows • RedHat Linux
SuSE Linux
SanDisk DAS Cache的作用机制：
服务器内部的存储
该配置使用(服务器内部的)存储。在该配置之中，固态硬盘用作共享的读/写高 速缓存池；余下的转轴硬盘用作服务器内部的存储。
服务器
应用程序
DAS高速缓存软件 (高IOPS)
优势 • 极高的计算、内存和存储密度 • 提供超乎想象的密度和极高的可靠性 • 可以借助直观的管理工具，轻松进行生命周期管理
R630 配备24 个1.8英寸硬盘 R630 配备 8个2.5英寸硬盘
性能
• 双路英特尔至强E5-2600v3处理器（每个CPU最多18个内 核；总核数最多36个）
• 24个DIMM插槽，最多可支持1.5 TB内存 • 最高可配4个可选的NVMe Express Flash PCIe固态硬盘，
750K • 高速缓存容量翻倍 • 支持双模式——RAID和直通 • 支持SAS分区——在服务器上使用双PERC
Dell PowerEdge RAID控制器
更多提升应用程序存储性能的方式
对于任何工作负载和使用情形，Dell PowerEdge系列RAID控制器都能提供完全符 合其需要的价值和性能
• 高性能——H730P和H830（外置） • 无可匹敌的性能——高IOPS/低延迟 • 工作负载分析 • 支持4K本机硬盘 • 支持终端设备帧缓冲 • T-10 DIF • 支持FIPS SED（安全性） • 全面的嵌入式管理（监控和配置）
着色区域代表>=8760新风散热 小时
干球温度<=45C 露点温度<=29C
温度 湿度
持续运行
5至40°C
5%至85%相对湿度
加上
29°C 露
点
<1% 的运行时 间
-5* 至5 和
40至45°C
5%至90%相对湿 度加上
29°C 露点
电源和散热
自动化、简化的管理
对第三方PCIe卡开展自动化的 侦测和管理
• 12G SAS性能 • 写入密集型、读取密集型、混合使用
高性能PERC选件：H730P
提升应用程序的存储性能
支持3Gb/s、6Gb/s和12Gb/s 的SAS和SATA硬盘驱动器(HDD)，以及固态硬盘 (SSD)，并利用2GB NV高速缓存实现最优RAID性能。
• 支持12Gbps SAS • 性能(IOPS)翻倍：PERC8-375K PERC9-
目录
• 第13代PowerEdge技术与解决方案
➢ 英特尔处理器 ➢ 内存DDR ➢ 本地存储选项 ➢ Fluid Cache for SAN和SanDisk DAS Cache ➢ 戴尔新风2.0 ➢ 电源和冷却
• DELL 13G 服务器新产品 及新技术
• PowerEdge FX 体系结构简介
E5-2600 v3 CPU Spec
E5-2600 v2 CPU Spec
E5-2600 v3 vs E5-2600 v2 spec cpu2006 int_rate
改进的固态硬盘(SSD)
性能更高、容量更大、选项更多
可通过将服务器配置为高密度存储节点来优化它们
• 加快关键工作负载的运行速度
贡献高速缓存的戴尔服务器 *
作为高速缓存客户端的 服务器 **
1 安装 Fluid Cache 软件
高速缓存池
2 添加 Express Flash PCIe 固态硬盘作为高速缓存 专用高速缓存网络 (10/40 GbE)
3 配置低延迟网络
目标工作负载：数据库、联机事务处理、联机分析处理、商务分析/ 智能ERP、CRM、虚拟化、VDI、虚拟化管理程序
通过突破性的处理能力、更大的内存容量、高度灵活和可扩展的内部存储， 提升系统的生产力。通过先进的系统管理技术，提高管理效率、易用性和可
用性。
PowerEdge R630
双路服务器系列中计算、内存和存储密度最高的双路/1U机架式服务器
概述 • 这是一款主流双路/1U机架式服务器，在各种资源方面可提
供超乎想象的密度，可实现高度灵活的数据中心扩展。 • 它主要面向云应用、虚拟化环境、Web技术、高性能计算
卡选项 • 带生命周期控制器的iDRAC7 Express或
决散热问题
增强了对 R630 和 R730 下一代 PowerEdge 服务器最高气体排放温度的控 制，使您能在服务器、机架、行列级瞄 准热点，更好地管理散热。
让普通IT像专家一样统功耗 管理建议， 使新用户能像专家一样省电。
15
目录
• 第13代PowerEdge技术与解决方案
上佳之选 • 是极佳的桌面虚拟化服务器，可提供经过优化的I/O来实现VDI可扩展性 • 也是出色的医学成像解决方案，可提供均衡的性能、庞大的存储容量以及
两个用于渲染的双幅的GPU容量 优势 • 提供经过优化的IO，从而可使VDI应用具备最出色的可扩展性 • 提供超乎想象的密度和极高的可靠性 • 可以借助直观的管理工具，轻松地进行生命周期管理
RAID控制器
固态硬盘用作共享 的 读/写高速缓存池
转轴硬盘用作戴尔 PowerEdge第十三代 服务器内的存储
本资料的提供方为
Dell Fresh Air 2.0 (戴尔第二代新风散热技术标准)
更高的环境耐受力，更多的能源节约
Fresh Air 2.0 (C40/E45) -在持续的、渐进达到的40°C / 45°C温度下运行
目标工作负载 • 是虚拟化、云应用程序、Web技术、HPC、XaaS提供商和医学成像应用的
R730 配备 16 个 2.5英寸硬盘
性能
• 双路英特尔至强E5-2600v3处理器（每个CPU最多18个内 核；总核数最多36个）
• 24个DIMM插槽，最多可支持1.5 TB内存 • 最多可支持2个双幅或4个单幅内部GPU处理加速器
可用性
• 冗余电源装置(PSU) • 可热插拔的PSU、硬盘和风扇 • 针对故障保护型虚拟机管理程序提供双SD
➢ 英特尔处理器 ➢ 内存DDR ➢ 本地存储选项 ➢ Fluid Cache for SAN和SanDisk DAS Cache ➢ 戴尔新风2.0 ➢ 电源和冷却
• DELL 13G 服务器新产品 及新技术
• PowerEdge FX 体系结构简介
➢ 体系结构 ➢ 平台
第13代PowerEdge 服务器产品
• 高性价比——H730 • 超值/入门级——H330 • S130软件RAID
• 现在最多可支持8个热插拔SATA驱动器
通用插槽背板技术
最大限度地提高服务器存储的灵活性
对R630 10 x 2.5英寸和R730xd 24 x 2.5英寸背板均适用
4个通用插槽可以支持 SAS/SATA驱动器或NVMe PCIe固态硬盘
• 四个通用插槽可支持任何的企业级存储介质 • 为在1U或2U空间内实现戴尔缓存加速提供了
解决方案 • 提供极致的存储分层灵活性* • 提供支持Dell Fluid Cache for SAN和SanDisk
DAS Cache的缓存选项 • 提供混合搭配灵活性
– PERC控制器可以获知通用插槽内是否有 SAS/SATA驱动器或PCIe固态硬盘
➢ 体系结构 ➢ 平台
英特尔®至强®处理器E5-2600 v3产品系列
4通道DDR4
DDR4 DDR4 DDR4 DDR4
HASWELL-EP
核心 核心
核心 核心
核心
核心
共享的高速缓存
40通路 PCIe* 3.0
QPI
2个QPI 1.1
QPI
DMI2
采用22纳米处理器的全新Haswell微体系结 构——最高可配18个核心/36个线程
提供的新功能让虚拟化、安全性和能效方 面都会受益
支持DDR4内存，从而可扩展性能 英特尔®高级矢量扩展(AVX) 2.0 内存速度提升幅度超过12%
由于集成了稳压器来增加平台灵活性，Haswell上的TDP（散热设计功耗）有所提高。系统功耗预计大致相当。 文中指出的所有未来产品、计算机系统、日期和数字均为根据目前的预期初步计划的结果，如有更改，恕不另行通知。英特尔随时可能更改规格和产品说明，恕不另行通知。
– 无需调整任何设置。即插即用！
*支持使用Microsoft存储空间等应用程序进行分层
Fluid Cache for SAN 和 SanDisk DAS Cache
Dell Fluid Cache for SAN
将服务器中的PCIe固态硬盘聚合成一个高速缓存池，实现卓越的应用程序响应速度， 使用 写回高速缓存技术加上Compellent，实现数据高可用性
将多级存储 用作高速缓存设备
• SATA 固态硬盘 • SAS 固态硬盘 • 通过PCIe插槽连接的闪存，包括 PowerEdge Express
Flash NVMe PCIe 固态硬盘和 PCIe 闪存卡
• Fusion I/O
范围广泛的控制点
• 芯片组 • HB • PERC • PCIe
支持多种操作系统
可扩展性、I/O、存储 • 最多可配24个1.8英寸硬盘；或10个2.5英寸硬盘；
或8个2.5英寸硬盘（带LCD和DVD） • 有多种RAID选项可供选择，包括可实现更高性
能的双PERC选项 • 最多可配4个可选NVMe Express Flash PCIe固态
硬盘 • 支持Dell Fluid Cache for SAN 和全新的SanDisk
• Microsoft Windows • RedHat Linux
SuSE Linux
SanDisk DAS Cache的作用机制：
服务器内部的存储
该配置使用(服务器内部的)存储。在该配置之中，固态硬盘用作共享的读/写高 速缓存池；余下的转轴硬盘用作服务器内部的存储。
服务器
应用程序
DAS高速缓存软件 (高IOPS)
优势 • 极高的计算、内存和存储密度 • 提供超乎想象的密度和极高的可靠性 • 可以借助直观的管理工具，轻松进行生命周期管理
R630 配备24 个1.8英寸硬盘 R630 配备 8个2.5英寸硬盘
性能
• 双路英特尔至强E5-2600v3处理器（每个CPU最多18个内 核；总核数最多36个）
• 24个DIMM插槽，最多可支持1.5 TB内存 • 最高可配4个可选的NVMe Express Flash PCIe固态硬盘，
750K • 高速缓存容量翻倍 • 支持双模式——RAID和直通 • 支持SAS分区——在服务器上使用双PERC
Dell PowerEdge RAID控制器
更多提升应用程序存储性能的方式
对于任何工作负载和使用情形，Dell PowerEdge系列RAID控制器都能提供完全符 合其需要的价值和性能
• 高性能——H730P和H830（外置） • 无可匹敌的性能——高IOPS/低延迟 • 工作负载分析 • 支持4K本机硬盘 • 支持终端设备帧缓冲 • T-10 DIF • 支持FIPS SED（安全性） • 全面的嵌入式管理（监控和配置）
着色区域代表>=8760新风散热 小时
干球温度<=45C 露点温度<=29C
温度 湿度
持续运行
5至40°C
5%至85%相对湿度
加上
29°C 露
点
<1% 的运行时 间
-5* 至5 和
40至45°C
5%至90%相对湿 度加上
29°C 露点
电源和散热
自动化、简化的管理
对第三方PCIe卡开展自动化的 侦测和管理
• 12G SAS性能 • 写入密集型、读取密集型、混合使用
高性能PERC选件：H730P
提升应用程序的存储性能
支持3Gb/s、6Gb/s和12Gb/s 的SAS和SATA硬盘驱动器(HDD)，以及固态硬盘 (SSD)，并利用2GB NV高速缓存实现最优RAID性能。
• 支持12Gbps SAS • 性能(IOPS)翻倍：PERC8-375K PERC9-
目录
• 第13代PowerEdge技术与解决方案
➢ 英特尔处理器 ➢ 内存DDR ➢ 本地存储选项 ➢ Fluid Cache for SAN和SanDisk DAS Cache ➢ 戴尔新风2.0 ➢ 电源和冷却
• DELL 13G 服务器新产品 及新技术
• PowerEdge FX 体系结构简介
E5-2600 v3 CPU Spec
E5-2600 v2 CPU Spec
E5-2600 v3 vs E5-2600 v2 spec cpu2006 int_rate
改进的固态硬盘(SSD)
性能更高、容量更大、选项更多
可通过将服务器配置为高密度存储节点来优化它们
• 加快关键工作负载的运行速度
贡献高速缓存的戴尔服务器 *
作为高速缓存客户端的 服务器 **
1 安装 Fluid Cache 软件
高速缓存池
2 添加 Express Flash PCIe 固态硬盘作为高速缓存 专用高速缓存网络 (10/40 GbE)
3 配置低延迟网络
目标工作负载：数据库、联机事务处理、联机分析处理、商务分析/ 智能ERP、CRM、虚拟化、VDI、虚拟化管理程序
通过突破性的处理能力、更大的内存容量、高度灵活和可扩展的内部存储， 提升系统的生产力。通过先进的系统管理技术，提高管理效率、易用性和可
用性。
PowerEdge R630
双路服务器系列中计算、内存和存储密度最高的双路/1U机架式服务器
概述 • 这是一款主流双路/1U机架式服务器，在各种资源方面可提
供超乎想象的密度，可实现高度灵活的数据中心扩展。 • 它主要面向云应用、虚拟化环境、Web技术、高性能计算
卡选项 • 带生命周期控制器的iDRAC7 Express或
决散热问题
增强了对 R630 和 R730 下一代 PowerEdge 服务器最高气体排放温度的控 制，使您能在服务器、机架、行列级瞄 准热点，更好地管理散热。
让普通IT像专家一样统功耗 管理建议， 使新用户能像专家一样省电。
15
目录
• 第13代PowerEdge技术与解决方案
上佳之选 • 是极佳的桌面虚拟化服务器，可提供经过优化的I/O来实现VDI可扩展性 • 也是出色的医学成像解决方案，可提供均衡的性能、庞大的存储容量以及
两个用于渲染的双幅的GPU容量 优势 • 提供经过优化的IO，从而可使VDI应用具备最出色的可扩展性 • 提供超乎想象的密度和极高的可靠性 • 可以借助直观的管理工具，轻松地进行生命周期管理
RAID控制器
固态硬盘用作共享 的 读/写高速缓存池
转轴硬盘用作戴尔 PowerEdge第十三代 服务器内的存储
本资料的提供方为
Dell Fresh Air 2.0 (戴尔第二代新风散热技术标准)
更高的环境耐受力，更多的能源节约
Fresh Air 2.0 (C40/E45) -在持续的、渐进达到的40°C / 45°C温度下运行
