广联达的使用步骤流程1. 安装广联达软件•下载广联达软件安装包•执行安装包，按照安装向导进行安装•运行安装成功的广联达软件2. 创建新工程•打开广联达软件•在软件菜单栏中选择“文件” -> “新建” -> “工程”•在工程创建向导中输入工程名称和路径•点击“确定”按钮创建新工程•新工程创建成功后，在软件主界面中可见新建的工程3. 导入项目模型•点击软件主界面中的“模型管理”按钮•在模型管理界面中，点击“导入模型”按钮•选择要导入的模型文件，点击“打开”•在导入模型向导中选择导入的模型类型和设置相应的参数•点击“确定”按钮导入模型•导入成功后，在模型管理界面中可见导入的模型4. 创建施工计划•点击软件主界面中的“施工计划”按钮•在施工计划界面中，点击“新建”按钮•输入施工计划的名称和起始时间•点击“确定”按钮创建施工计划•在施工计划界面中可见新建的施工计划5. 添加施工任务•在施工计划界面中选择需要添加任务的施工计划•点击“添加任务”按钮•在添加任务对话框中选择任务的名称、起始时间、结束时间等信息•点击“确定”按钮添加任务•添加的任务会显示在施工计划界面中的任务列表中6. 调整施工计划•在施工计划界面中选择需要调整的施工计划•拖动任务的时间段或者调整任务的起始时间和结束时间•施工计划会自动根据调整的任务时间进行更新•调整完成后，点击“保存”按钮保存施工计划7. 查看施工进度•在施工计划界面中选择需要查看进度的施工计划•点击“查看进度”按钮•在进度界面中可以看到施工任务的进度情况•进度界面还可以查看任务的延误情况并做出相应的调整8. 生成报表•在施工计划界面中选择需要生成报表的施工计划•点击“生成报表”按钮•在报表生成向导中选择要生成的报表类型和设置相应的参数•点击“确定”按钮生成报表•生成的报表可以导出为Excel、PDF等格式9. 数据导出与导入•在软件菜单栏中选择“文件” -> “导出” -> “导出数据”•选择要导出的数据类型和设置相应的参数•点击“确定”按钮导出数据•在软件菜单栏中选择“文件” -> “导入” -> “导入数据”•选择要导入的数据文件，点击“打开”•在导入数据向导中选择数据类型和设置相应的参数•点击“确定”按钮导入数据以上就是使用广联达软件的基本步骤流程，通过按照这些步骤来操作，您可以更好地利用广联达软件进行项目管理和施工计划的制定与管理。

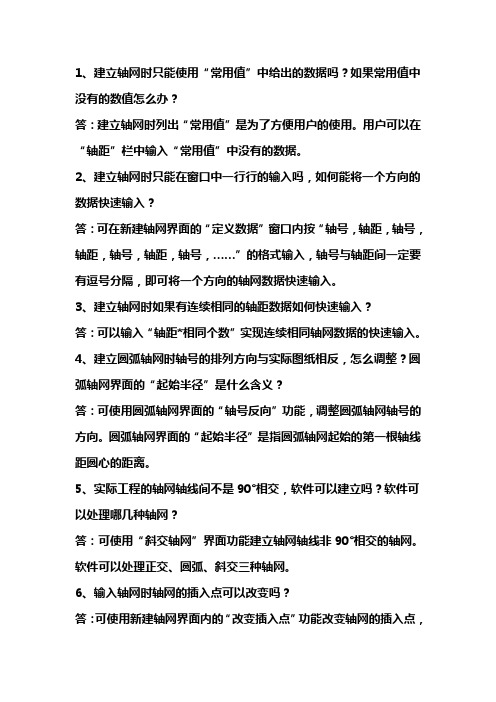

1、建立轴网时只能使用“常用值”中给出的数据吗？如果常用值中没有的数值怎么办？答：建立轴网时列出“常用值”是为了方便用户的使用。
用户可以在“轴距”栏中输入“常用值”中没有的数据。
2、建立轴网时只能在窗口中一行行的输入吗，如何能将一个方向的数据快速输入？答：可在新建轴网界面的“定义数据”窗口内按“轴号，轴距，轴号，轴距，轴号，轴距，轴号，……”的格式输入，轴号与轴距间一定要有逗号分隔，即可将一个方向的轴网数据快速输入。
3、建立轴网时如果有连续相同的轴距数据如何快速输入？答：可以输入“轴距*相同个数”实现连续相同轴网数据的快速输入。
4、建立圆弧轴网时轴号的排列方向与实际图纸相反，怎么调整？圆弧轴网界面的“起始半径”是什么含义？答：可使用圆弧轴网界面的“轴号反向”功能，调整圆弧轴网轴号的方向。
圆弧轴网界面的“起始半径”是指圆弧轴网起始的第一根轴线距圆心的距离。
5、实际工程的轴网轴线间不是90°相交，软件可以建立吗？软件可以处理哪几种轴网？答：可使用“斜交轴网”界面功能建立轴网轴线非90°相交的轴网。
软件可以处理正交、圆弧、斜交三种轴网。
6、输入轴网时轴网的插入点可以改变吗？答：可使用新建轴网界面内的“改变插入点”功能改变轴网的插入点，插入点可在轴网的角点间转换。
7、当前工程的轴网数据可以在其他工程中重复利用吗？答：可使用新建轴网界面内的“存盘”、“读取”功能配合使用，用“存盘”功能存盘当前工程轴网再在其他工程中用“读取”功能读取存盘的轴网即可实现轴网数据的重复利用。
8、轴网已经建立且已输入到绘图界面，发现有个轴距输错了。
需要将输入的轴网和建立的轴网全部删除重新建立再输入吗？答：可使用轴网管理窗口中的“修改”功能，修改错误的轴距后绘图界面已输入的轴网也会随着修改。
9、不在主轴网上的构件如何快速定位？答：可以建立辅轴，利用辅轴与辅轴、辅轴与主轴的交点定位构件。
10、绘图界面中不需要的轴线段可以删除吗？放在界面里比较乱。
（注意：A、捕捉按shift键，B、可利用单击上方的“应用同名梁“。
C、选中两块梁，右键单击，可以合并梁。
）
5、识别板受力筋：导入CAD图→→定位CAD图→转换符号→识别板受力筋→根据命令识别钢筋线及钢筋标注→识别板受力筋→出现对话框→选中受力筋，在对话框中输入钢筋信息，点击确定→选中底筋下的板即可。
6、识别板负筋：识别板负筋→提取板钢筋线→提取板钢筋标注→识别负筋→→出现对话框→点击负筋→输入钢筋信息→确定→点击上方按板边布置→点击板边即可。
注意：以上所有构件图元导图前，一定要先定位CAD图，找到基准点，记得找的基准点要相同。
大体操作步骤都差不多，只要根据桌面上的命令操作即可。
三、图形算量软件
1、首先单击文件→导入钢筋算量即可
2、台阶：定义→新建→设置踏步边→右击→对其对话框内容进行设置→下方有定额可以自己套用定额即可。
3、屋面：定义→新建→绘图→智能布置→按现浇板→全选即可
4、在其它中的栏板、挑檐、雨篷等构件操作步骤相同。
5、挑檐：定义→新建→绘图即可。
若是反挑檐，则点击栏板→新建异形栏板→出现对话框→对其画上→确定→绘图即可。
6、建筑面积、保温、平整场地、散水等构件定义后→点击智能布置→按外墙即可
四、图形算量导图
1、柱，梁等构件导图跟钢筋算量中一样
2、识别墙：根据命令识别砼或砌体边线→全选→右击→识别墙厚→按住ctrl+左键→出现对话框→输入数值即可
3、门窗洞：→总说明→识别门窗表→拉框全选→右击→识别门窗洞→识别门窗标识
（注意：前提要定位在一起）
五、计价软件
文件→导入上次操作算量→工具→调整子目工程量→对话框→工程量调整系数。
广联达软件操作步骤广联达软件操作步骤一、广联达钢筋算量1、新建向导→设置计算规则及图集就→计算节点设置→下一步→下一步→完成2、工程设置→楼层设置→插入楼层→下方对其抗震等级、砼标号、保护层厚度等进行设置→右下角复制到其他楼层3、绘图输入→轴网→定义→新建→输入轴距→下开间、左进深输入完毕→可对其轴距数值复制粘贴到上开间、右进深即可→点击绘图→出现对话框→点击确定4、柱→定义→新建→进行构件信息的输入→绘图，若柱相同则复制，找插点即可。
若是偏心柱，则按住Ctrl+左键，出现对话框，对其偏心距离设置即可。
若按住shift+左键，则是偏移距离5、梁→定义→新建→进行构件信息的输入→绘图→进行梁原位标注→梁平法表格→下方出现列表→对其钢筋信息输入→输入其通长筋、箍筋等信息→拉筋，根据101图集默认→若有抗扭钢筋，则在侧面原位标注筋中输入其钢筋信息。
1）、次梁筋→次梁宽度默设，次梁加筋、吊筋自己输入。
2）、悬挑梁→自己画上→点击上方梁平法表格→下方出现列表→点击悬臂钢筋号→选择其钢筋形状(画梁的注意项：A、若后面再画柱，要对梁进行设置，→单击上方“重提梁跨三角按钮”→“设置支座”→点击柱→右击。
B、若梁相同，单击右上角“应用到同名梁”→确定。
C、若梁位置变化，则在定义其它楼层梁时→定义→从其他楼层复制构件。
)6、板→定义→新建→输入信息→绘图→可单击封闭区域任一点，也可单击上方“自动生成板”即可。
1）板受力筋→定义→新建→输入信息→绘图→水平或垂直→单板（也可直接点击XY方向，再点击板进行其钢筋的布置。
）→若钢筋相同，则单击复制钢筋。
若是同名板，则单击复制钢筋，再单击“应用同名板”即可。
2）负筋→定义→新建→绘图→按梁布置→单击梁→负筋距离自己修改。
（注意：工程设置→计算设置→按板厚，布置负筋）3）跨板受力筋→定义→新建→跨板受力筋→绘图即可4)、马凳筋：。
选择第Ⅲ类通长筋→在右边图形上方输入2000→在左边输入马凳筋信息即可。
广联达图形算量GCL2013整体操作流程图文教程详解当您对GCL2013软件的整体操作流程不熟悉或不清楚时，您可以看看这个简单操作流程。
操作步骤【第一步】：启动软件；通过鼠标左键单击windows菜单：“开始”->“所有程序”->“广联达建设工程造价管理整体解决方案”->“广联达土建算量软件GCL2013”；【第二步】：新建工程；1、鼠标左键单击“新建向导”按钮，弹出新建工程向导窗口；2、输入工程名称，例如，在这里，工程名称输入“广联达大厦”，如果同时选择清单规则和定额规则，即为清单标底模式或清单投标模式；若只选择清单规则，则为清单招标模式；若只选择定额规则，即为定额模式这里我们以定额模式为例，定额计算规则选择为“北京市建筑工程预算定额计算规则（2001）”，定额库为“北京市建设工程预算定额（2001）”然后单击“下一步”按钮；注：您可以根据您所在的地区，选择相应的计算规则及定额库。
3、连续点击“下一步”按钮，分别输入工程信息、编制信息，直到出现下图所示的“完成”窗口；4、点击“完成”按钮便可完成工程的建立，显示下面的界面。
【第三步】：工程设置；1、在左侧导航栏中选择“工程设置”下的“楼层信息”页签；2、单击“插入楼层”按钮，进行楼层的插入，；3、根据图纸输入各层层高及首层底标高，这里，首层底标高默认为0。
【第四步】：建立轴网；1、在左侧导航栏中点击“绘图输入”页签，鼠标左键点击选择“轴网”构件类型；2、双击轴网，点击构件列表框工具栏按钮“新建”->“新建正交轴网”，教程库；3、默认为“下开间”数据定义界面，在常用值的列表中选择“3000”作为下开间的轴距，并单击“添加”按钮，在左侧的列表中会显示您所添加的轴距；4、选择“左进深”，在常用值的列表中选择“3000”，并单击“添加”按钮，依次添加三个进深尺寸。
这样“轴网-1”就定义好了；5、点击工具条中的“绘图”按钮，自动弹出输入角度对话框，输入角度“0”，单击“确定”按钮，就会在绘图区域画上刚刚定义好的轴网-1了。
广联达操作步骤范文广联达是一款专业的建筑设计软件，主要用于建筑模型的绘制和设计。
操作广联达需要掌握以下步骤：一、安装和启动广联达软件2.双击安装文件，按照提示进行软件的安装。
3.安装完成后，双击桌面上的广联达图标启动软件。
二、创建项目和设置项目属性1.在广联达主界面上，点击“新建”按钮创建一个新项目。
2.在项目属性设置界面中，填写项目名称、项目编号、设计单位等相关信息。
3.根据需要，设置项目的属性，如单位制式、纸张大小等。
4.点击“确定”按钮完成项目设置。
三、绘制建筑模型1.在广联达主界面上，点击“模型”按钮进入模型绘制界面。
2.使用绘图工具，在画布上绘制建筑模型的草图，如墙体、地板、窗户等。
3.在绘制过程中，可以通过调整参数、添加属性等功能对建筑模型进行精细调整。
四、进行模型分析1.在广联达主界面上，点击“分析”按钮进入模型分析界面。
2.根据需要，选择进行相应的模型分析，如结构分析、采光分析等。
3.根据模型分析的结果，进一步优化建筑模型的设计。
五、进行模型渲染1.在广联达主界面上，点击“渲染”按钮进入模型渲染界面。
2.根据需要，选择渲染的样式和参数，如光线、材质、纹理等。
3.点击“渲染”按钮开始进行模型的渲染，等待渲染结果的生成。
六、保存和导出模型1.在广联达主界面上，点击“保存”按钮将模型保存到项目中。
2. 根据需要，选择将模型导出为不同的格式，如dwg、dxf等。
3.将模型保存或导出到指定路径。
七、进行模型交流和分享1.在广联达主界面上，点击“分享”按钮进入模型分享界面。
2.选择分享的方式，如邮件、云端存储等。
4.点击“分享”按钮完成模型分享。
3.点击“保存”按钮保存修改后的模型。
九、进行模型演示和展示1.在广联达主界面上，点击“演示”按钮进入模型演示界面。
2.根据需要，选择进行模型演示的方式，如动画、虚拟现实等。
3.进行模型演示和展示，向他人展示自己的设计成果。
十、进行项目管理和文档输出1.在广联达主界面上，点击“项目管理”按钮进入项目管理界面。
广联达算量软件简单操作步骤一、导入CAD图1、点一下导航栏的CAD管理2、点CAD草图3、点导入CAD图4、将所需要的CAD图导入。
5、选中需要的拆开的CAD图（拉框选择），导出选中的CAD图二、识别主要材料表1、点一下导航栏的配电箱柜2、点CAD操作设置---材料表识别3、左键框选要识别的主要材料，右键确认4、识别设备的名称，规格型号，距地高度，对应构件，对应楼层5、把空行，空列删除，点确认即可三、识别照明灯具，配电箱柜1、标识识别2、图例识别完以后点右键确认3、识别错了怎么办？？-------批量选择（F3），选择你识别错的构件，右键删除即可。
4、先识别复杂的构件，再识别简单的5、先识别带标识的，再识别不带标识的四、识别管线1、有标识的先识别带标识的—回路标识识别2、没有标识的可以选择回路识别或者直接用选择识别注意：一定要清楚电气专业的识别顺序。
五、桥架1、新建一个工程，导入首层弱电平面图2、点一下导航栏的智控弱电—电缆导管3、再用选择识别---选中需要识别的桥架选的时候选中，中间那根线进行识别4、识别管线5、设置起点6、汇总计算7、查看工程量8、布置立管六、先识别卫生器具，再识别管道，最后识别阀门法兰1、图例识别卫生器具2、选择识别管道3、图例识别阀门法兰4、选择识别立管5、延伸水平管6、识别管道上面的附件，如阀门，用图例识别7、注意：识别顺序，识别管道附件的时候一定别忘记先识别管道七、通风空调1、先识别风管，在识别通头----识别风管，可以采用自动识别、选择识别2、在识别风管上面的风管部件如：风口----识别风口的时候先看一下风口里面有没有其他不是该图例的其它东西八、消防1、先识别喷头---采用图例识别2、在识别管道---有标识的采用标识识别没有标识的时候采用自动识别3、标识识别的时候—点完标识识别，然后把里面有的管道全部新建好，这样可以提高速度。
4、很多情况下是没有带标识的，这个时候可以采用自动识别---自动识别也是先一个个新建好5、CAD操作设置---只显示选中的CAD图元所在的图层（选的时候选中喷头、管道、标识）即可。
第一章工程造价计算方案一、算量软件思路：总体通过绘图建模的方式，快速建立建筑物计算模型。
再通过建立工程确定其计算规则；建立楼层确定构件的竖向高度尺寸、以及标高；建立轴网确定平面定位尺寸；对于每个构件，先定义构件属性，如确定其截面、厚度、材质等，再套取清单或定额做法；定义完构件后，对图纸将构件绘制在轴网上。
这样，建筑模型就建立好了，软件自动考虑构件与构件之间的关系的扣减关系，按照内置的计算规则自动扣减。
二、正常使用广联达算量软件，先用钢筋软件利用电子版图纸导入识别进行计算钢筋，经检查无误后转入土建算量软件计算土建工程量（二种软件可互导），当多轴网时，需按轴网分域调整楼层层高，另外对抗震等级、砼强度等设置项目进行重调整，对于钢筋部分土建可直接用的构件要大体检查一下，套定额合并工程量时，如楼梯计算范围内的柱梁不得算。
三、对于软件中不能识别的构件，采用新建画图上。
对于既不能识别又不能画上的构件，采用单构件参数化图集进行计算。
以上方法均不行的构件，采用手工输入法进行计算。
当按算量软件都不方便且较慢时，可采用神机妙算中统筹法进行计算。
小型构件和节点用此方法计算时，钢筋应利用其数据计算，不要重复计算，浪费时间。
四、工程造价计算全部过程及顺序详见《目前工程预（结算）编制的主要操作步骤及项目分类》表。
五、编制过程和检查过程同样重要，编制完成后按《工程算量和计价项目检查目录表》中所提示的项目进行整体自检，另外再由专人全面核对，核查后打印工程造价文件初稿，初稿经业主检查后，对于实际存在的问题进行修正后，再出正式的工程造价文件，最终文件是否加大？加大多少?应满足业主要求，不加大版本终稿要准确，最大误差应控制在审定价的10％以内。
六、图元存盘与提取，是用于多人做后，再放入一块或这次做的，下次可再利用，可反复利用不同工程相同构件的成果，大大提高工作效率，也可在本工程内反复利用。
七、计量软件绘制总流程7.1总体流程：先主体、装修、再零星7.2按结构类型:剪力墙结构：剪力墙→门窗洞→暗柱/端柱→暗梁/连梁框架结构：柱→梁→板框剪结构：柱→梁→剪力墙→门窗洞→暗柱/端柱→暗梁/连梁→板砖混结构：砖墙→门窗洞→构造柱→圈梁7.3 按建筑物的不同位置：首层→地上→地下→基础7.4 具体操作方法见GCL2008 操作手册、GGJ2009操作手册以下仅对操作技巧和易错的地方作出明确定。
广联达软件操作方法1.启动软件在电脑桌面上找到“广联达软件”图标，双击打开软件。
2.新建项目点击软件界面上的“新建项目”按钮，弹出一个对话框。
在对话框中填写项目名称、保存路径等信息，然后点击“确定”按钮创建新项目。
3.绘制平面图在左侧的工具栏中选择“绘图”工具，在中间的工作区内绘制平面图。
可以通过缩放、平移等操作调整视图。
4.设定项目参数点击工具栏上的“项目参数”按钮，弹出一个对话框。
在对话框中可以设定项目的尺寸、坐标系等参数，然后点击“确定”按钮保存设定。
5.绘制墙体在工具栏中选择“墙体”工具，在平面图中选定墙体的起点和终点，然后点击鼠标左键绘制墙体。
可以在对话框中设定墙体的厚度、高度等参数。
6.绘制窗户和门在工具栏中选择“窗户”或“门”工具，在墙体上选定窗户或门的位置，然后点击鼠标左键绘制窗户或门。
可以在对话框中设定窗户或门的尺寸、样式等参数。
7.绘制楼梯在工具栏中选择“楼梯”工具，在平面图中选定楼梯的位置，然后点击鼠标左键绘制楼梯。
可以在对话框中设定楼梯的高度、宽度等参数。
8.添加家具和装饰品在工具栏中选择“家具”或“装饰品”工具，在平面图中选定家具或装饰品的位置，然后点击鼠标左键添加。
可以在对话框中设定家具或装饰品的类型、尺寸等参数。
9.进行三维建模在工具栏中选择“三维建模”工具，可以将平面图转化为三维模型。
可以通过调整视角、光源、材质等参数，使模型更加逼真。
10.渲染和导出在工具栏中选择“渲染”工具，可以对三维模型进行渲染，使其更加真实。
最后，可以选择“导出”工具将项目保存为图片、视频或其他格式文件。
新软件新功能操作手册目录第一章 2013土建算量篇………………………………………………………页1.土建算量GCL2013新产品简介……………………………………………页2.墙的建模与计算，轻松处理复杂墙体……………………………………页3.斜柱、变截面柱，简单、实用………………………………………………页4.识别三维模形，识别功能更强大…………………………………………页5.单构件、单图元计算，汇总效率更高、对量更轻松…………………………页第二章 2013钢筋算量篇………………………………………………………页1钢筋算量GGJ2013新产品简介……………………………………………页2专业篇………………………………………………………………………页3高效篇………………………………………………………………………页4易学易用篇…………………………………………………………………页5更多优化功能………………………………………………………………页6学习视频及资料…………………………………………………………页7产品应用技巧……1………………………………………………………页第三章GSH4.0审核篇1、审核软件GSH4.0产品简介…………………………………………………页2、多种应用模式………………………………………………………………页3、高效的审核体验………………………………………………………………页4、专业的结算审核………………………………………………………………页5、清晰的审核结果………………………………………………………………页6、审核整体解决方案……………………………………………………………页7、更多资料………………………………………………………………………页第四章广联达工程造价整体解决方案1第一章2013土建算量篇1. 土建算量GCL2013新产品简介随着社会的不断发展和进步，建筑设计更加注重艺术表现，建筑构造越来越复杂，不断涌现出新工艺、新技术、新结构，这就要求软件在业务处理范围、效率、智能识别、易用性上都要有质的提升。
广联达土建算量软件GCL2013是广联达图形算量软件GCL2008的升级版本，GCL2013 版本在技术上进行了重大突破，处理了斜墙、幕墙、拱墙、参数化墙、异型墙，实现了墙的任意建模；处理了斜柱、变截面直柱、变截面斜柱；实现了导入三维设计软件和天正三维模形；增加了单构件、单图元计算等实用功能；优化了平齐板顶等功能，使软件处理的业务范围更广，计算和识别效率更高，真正做到了专业、准确、简单、高效。
2. 墙的建模与计算，轻松处理复杂墙体（一）、斜墙与墙体拉通业务背景实际工程中，为满足建筑功能和美观的需要，很多大型公共建筑如体育馆、博物馆以及一些地标性建筑，现在多有斜面或曲面弧面设计的墙体。
图001 图002软件实现第1章绘制墙体-→设置斜墙-→输入倾斜角度或倾斜尺寸；第1章指定倾斜方向，鼠标点在封闭区域内部，则墙向里斜；鼠标点在封闭区域外部，则墙向外斜；图005 图006第1章墙体拉通设置斜墙后，斜墙与斜墙相交或斜墙与直墙相交处需要通过“墙体拉通”功能使斜墙完美结合。
图007 图008（二）、斜墙计算与装修1、斜墙计算：按实扣减图009第1章斜墙装修：简单、快捷斜墙装修延用以前布置方式，点画房间或点画墙面，在不改变用户操作习惯的基础上轻松布置。
图010（三）、幕墙业务背景幕墙是建筑的重要维护结构，在现代化的建筑中被大量应用，幕墙以直幕墙和斜幕墙较为常见，并且幕墙上也会开一些门窗洞口。
图011软件实现图012 图013（四）、参数化墙业务背景地下室外墙、挡土墙、护坡以及水塔、烟囱等构筑物的墙体，截面可能为异形，如下图所示：图014 图015软件实现第1章新建参数化墙图016第1章选择参数图，设置参数图017 图018第1章绘制墙体图019 图020（五）异形墙业务背景在注重艺术表现的建筑中会较多的使用截面复杂的墙来达到艺术表达的效果，由于艺术形式多种多样，这就要求软件能实现墙体的任意建模。
软件通过新建异形墙的模式，允许用户绘制自己想要的任何截面的复杂墙。
如下图所示：图021 图022软件实现第1章新建异形墙图023第1章绘制异形截面图024 图025 第1章绘制墙体图026 图0274、绘制墙面装修：点画复杂墙体装修，墙面自动适应墙体，使异形墙面装修简单绘制。
图028 图029（六）拱墙业务背景现在工业厂房、体育场馆或拱板下面很多情况下都存在拱墙，GCL2013软件增加“设置拱墙”功能，使拱墙建模与装修摆脱手工计算。
图030软件实现1、设置拱墙图0312、指定起拱点图0323、输入起拱参数图033 图0343. 斜柱、变截面柱，简单、实用业务背景实际工程中，为满足建筑功能和美观的需要，很多大型公共建筑如体育馆、博物馆以及一些地标性或标志性建筑，会设计成斜墙、斜柱。
现在的斜柱，一般有等截面的斜柱和变截面的斜柱。
为了处理工程中的这些柱，在GCL2013软件中增加了对斜柱和变截面柱的处理。
图035 图036软件实现1、等截面斜柱图037绘制柱-→设置斜柱-→选择倾斜方式-→输入倾斜角度或尺寸图038图039说明：“倾斜点与基准轴线的夹角”，这个角度是用来控制斜柱的偏移方向，指的是绘制柱时软件默认柱插入点与“X”方向的轴线的夹角。
2、变截面柱在柱的属性定义中输入截面宽和高时，输入“柱底截面尺寸/柱顶截面尺寸”即可，如果变截面柱是斜柱，则定义并绘制好变截面柱之后“设置斜柱”即可。
图040 图0414.识别三维模形，识别功能更强大（一）、导入IFC设计文件业务背景IFC是一种建筑三维数据模型标准，是被全球绝大多数三维建筑设计软件所公认的一种标准，即绝大多数的三维设计软件所完成的建筑模型都可以导出为IFC格式，同时也可以导入IFC格式的工程，IFC是三维建筑数据共享的基础。
GCL2013新增了导入IFC数据的功能，并能将IFC中的构件转换为GCL2013的构件，从而实现了三维设计到识别算量的衔接。
软件实现第1章选择命令：“文件”菜单-→导入三维模型IFC工程图042第1章选择IFC文件图043第1章楼层对应设置：设置首层标记，确认楼层名称、层高等信息图0444、选择导入范围图045 图046第1章导入模型图047-IFC文件中的模型图048-导入到GCL2013软件中的模型（二）识别天正三维模型业务背景天正建筑设计软件可以进行二维平面设计，也可以进行三维立体设计，现在很多工程采用了三维立体设计方法，软件需要支持将天正的三维立体图直接转化为GCL2013构件，实现三维模型的智能识别。
软件在CAD识别中新增智能识别功能，将天正的三维图导入软件后只需经过简单的导入范围选择，就可以轻松地将天正的三维图纸转换为算量软件的三维构件，免去了三维转二维，再导入识别的繁琐操作。
软件实现第1章选择命令：CAD识别界面-→智能识别-→自动识别天正CAD图图049 图0503、选择识别构件和识别范围即可轻松完成识别操作。
图051 图0525.单构件、单图元计算，汇总效率更高、对量更轻松（一）单构件计算业务背景工程太大了，提量或对量过程中只想查看某个构件或者某层构件的工程量，如果全楼汇总或单层汇总会占用大量的时间。
GCL2013软件改造了汇总计算窗体，可以选择楼层和构件进行单独计算，实现了单构件计算。
图053 图054软件实现：汇总计算图055图056（二）单图元计算业务背景当工程尚未绘制完成时，想查看某些已经绘制图元的工程量，而不想进行全楼或全层的汇总计算时可以使用“汇总选中图元”功能进行单图元汇总计算。
、软件实现图057第1章通过批量选择，可以选择同一类型的图元、也可以选择不同类型的图元进行单独计算，如计算KZ1和Q2的工程量；图0582、通过批量选择，可以选择单个图元，也可以选择多个图元进行单独计算，如计算F轴上1~3轴处墙。
图0593、对未汇总的构件图元，无需先汇总计算，直接使用“查看计算式”功能即可实现时时汇总即刻出量。
6平齐板顶优化（一）、平齐拱板业务背景工程中，当拱板下有梁时梁一般也会随拱板起拱方式形成拱梁，因为拱的设置比较繁琐，如果设置完拱板后梁也会按拱板起拱，将会很大的减轻绘制拱梁的难度。
GCL2013软件优化了平齐板顶功能，使拱板下的梁、墙可以通过“平齐板顶”快速生成拱梁、拱墙。
软件实现执行“平齐板顶”，拱板下的梁、墙、拱梁、拱墙就会自动找其上的拱板，快速形成与拱板相同的拱梁和拱墙。
图060 图061（二）平齐螺旋板业务背景建筑物通往地下车库的坡道下有时会设置墙梁柱构件，这些构件找板顶标高时用户很难精确计算出标高值。
GCL2013软件的平齐板顶功能增加了找螺旋板，当存在螺旋板时执行平齐板顶，墙、梁、柱图元自动调整顶标高至螺旋板对应位置。
图062软件实现执行“平齐板顶”，螺旋板下的墙、梁、柱就会自动调整标高，快速适应螺旋板。
图063图064 图0657自动生成圈梁、过梁第1章自动生成圈梁业务背景在绘制砌块墙上的圈梁时，如果图纸中有说明即按固定条件设置，那么用户就可以使用此功能，根据图纸规定设置条件布置。
如有特殊需求也可以配合手动布置功能布置。
一般规定条件如下：（1）在建筑抗震设计规范中规定：砌体墙墙高超过4米时，墙体半高宜设置与柱连接且沿墙全长贯通的钢筋混凝土水平系梁。
（2）在实际工程中，结构设计说明会给出圈梁设置要求，如下图：图066（3）在砌体结构设计规范中规定：填充墙墙高超过4米时，每个2000mm 设置一道圈梁。
（4）在砖混结构中，一般只要在板底无其它梁处都要设圈梁。
软件实现1、圈梁界面—>自动生成圈梁图067 第1章选择圈梁布置条件、设置圈梁属性图068（二）自动生成过梁业务背景在绘制砌块墙上的过梁时，如果图纸中有说明即按固定条件设置，那么用户就可以使用此功能，根据图纸规定条件布置，如有特殊需求也可以配合手动布置功能布置。
图069软件实现1、过梁界面—>自动生成过梁图0702、填写过梁生成条件，确定即可。
图071第二章 2013钢筋算量篇1.钢筋算量GGJ2013新产品简介广联达钢筋算量软件依据国家规范和平法标准图集，采用三维绘图和CAD识别的建模方式，根据所绘制的工程实体模型，智能考虑各构件之间的钢筋关联关系，输出专业丰富的统计报表，解决工程造价人员在招投标、施工和竣工结算阶段的钢筋工程量计算业务，被业界誉为“平法专家”。
广联达钢筋算量GGJ2013，一直秉承“专业、高效、易学易用”的产品定位，持续为客户创造价值。
其对11G新平法规则和高强钢筋的处理最全面，设置灵活，计算准确。
CAD图纸高效智能识别，截面配筋法轻松处理复杂的柱配筋形式和约束边缘构件。
