《数字通信系统原理》复习要点说明：要点以教材中的相关内容为基础，各章小结及习题为重点。
1.通信的概念、通信系统的模型2.通信系统的分类和通信方式、资源3.数字通信的主要特点及数字通信系统4.数字通信技术的现状与未来5.数字通信系统的性能及相关的一些概念6.数字与数据通信7.消息、信号与信息8.信号的频谱分析基础9.随机过程的基本概念10.通信信道及信道容量、常用带宽11.信源及其编码的概念12.模拟信号数字化传输方法13.波形编码（PCM、 ）14.数字基带信号及常用码型15.数字基带传输系统、眼图16.信道编码的概念、基本原理和术语17.信道复用与多址技术的基本概念18.FDM和TDM与数字复接19.帧结构20.数字信号的调制（频带）传输的概念21.数字信号调制系统的技术比较（MASK、MFSK、MPSK）22.同步的基本概念、分类和比较《数字通信系统原理》复习题（上部分）1简述通信系统的分类和通信方式、主要通信资源2数字通信系统模型3数字通信的主要特点4简述数字通信技术的现状与未来5什么是数字消息？什么是模拟消息？什么是数字信号？什么是随机信号？什么是模拟信号什么是基带信号？6信道容量的含义？7简述数字通信的主要特点8简述数字通信系统的质量指标9简述数字通信与数据通信的概念与区别10简述信号的分类11简述功率信号和能量信号的含义12简述信道的定义与分类什么是抽样定理？有什么实际意义？13什么是量化？量化的作用是什么？叙述量化是如何进行的。
14画出PCM 通信系统的方框图，由模拟信号得到PCM信号要经过哪几步？模拟题（部分）1．数值上取有限个离散值的消息一定是数字消息。
（）2．时间上离散的消息一定是数字消息。
（）3．数字消息必定是时间上离散，且数值上离散的。
（）4．离散信源中，消息出现的概率越大，该消息的信息量也越大。
（）5．在M元离散信源中，M个消息的出现概率相等时，信源的熵最大。
（）6．高斯随机过程若是广义平稳的，则必定是严格平稳的。
通信原理期末考试复习重点总结(完整版)work Information Technology Company.2020YEAR《通信原理》考试重要知识点第1章绪论掌握内容：通信系统的基本问题与主要性能指标；模拟通信与数字通信；信息量、平均信息量、信息速率。
熟悉内容：通信系统的分类；通信方式。
了解内容：通信的概念与发展；1.1---1.3 基本概念1、信号：消息的电的表示形式。
在电通信系统中，电信号是消息传递的物质载体。
2、消息：信息的物理表现形式。
如语言、文字、数据或图像等。
3、信息：消息的内涵，即信息是消息中所包含的人们原来不知而待知的内容。
4、数字信号是一种离散的、脉冲有无的组合形式，是负载数字信息的信号。
5、模拟信号是指信号无论在时间上或是在幅度上都是连续的。
6、数字通信是用数字信号作为载体来传输消息，或用数字信号对载波进行数字调制后再传输的通信方式。
它可传输电报、数字数据等数字信号，也可传输经过数字化处理的语声和图像等模拟信号。
7、模拟通信是指利用正弦波的幅度、频率或相位的变化，或者利用脉冲的幅度、宽度或位置变化来模拟原始信号，以达到通信的目的。
8、数据通信是通信技术和计算机技术相结合而产生的一种新的通信方式。
9、通信系统的一般模型10、按照信道中传输的是模拟信号还是数字信号，可相应地把通信系统分为模拟通信系统和数字通信系统。
11、模拟通信系统是传输模拟信号的通信系统。
模拟信号具有频率很低的频谱分量，一般不宜直接传输，需要把基带信号变换成其频带适合在信道中传输的频带信号，并可在接收端进行反变换。
完成这种变换和反变换作用的通常是调制器和解调器。
12、数字通信系统是传输数字信号的通信系统。
数字通信涉及的技术问题很多，其中主要有信源编码/译码、信道编码/译码、数字调制/解调、数字复接、同步以及加密等。
13、数字信道模型14、通信系统的分类1 、按通信业务分类分为话务通信和非话务通信。
2、根据是否采用调制，可将通信系统分为基带传输和频带（调制）传输。
通信原理复习第一章1.数字通信系统模型及各功能模块的作用，数字通信系统比模拟通信系统的优点2．通信系统的分类3．信息及其度量，计算每个符合的信息量，信源的平均信息量（熵）。
（计算）4．通信系统的主要性能指标：有效性（码元速率，信息速率，频带利用率），可靠性（误码率，误信率）。
（概念）练习：1-2,1-8第三章复习3.4，3.7小节练习：3-14第四章1．信道的数学模型:调制信道模型和编码信道模型2．信道特性对信号传输的影响：①恒参信道无失真传输要求②恒参信道对信号传输的影响：频率失真，码间串扰，相位失真等，及解决问题的办法③随参信道特性④解释多径效应概念，多径效应造成的影响(瑞利型衰落、频率弥散、频率选择性衰落),抗衰落技术（分集接收技术、扩频技术和OFDM技术）3．信道容量：①求离散信道容量②求连续信道容量（香农公式），连续信道容量C与哪三因素有关，有何关系。
练习：4-5,4-7第五章1．线性调制：AM,DSB,SSB,VSB信号的调制与解调原理，四种已调信号的时域和频域波形的区别，四种已调信号占用的带宽和抗噪声性能的比较。
2．角度调制：FM,PM(简单复习)3．5.4.3小节中提到的门限效应概念，已知FM和AM信号的非相干解调都存在门限效应，考虑门限效应是因为什么引起的，相干解调是否存在门限效应。
练习：5-2， 5-8,5-10第六章1．传输码型：AMI,HDB3 双相码等编码及绘制波形。
2．数字基带信号传输系统模型及原理3．影响基带传输系统性能的两个主要因素：码间串扰和信道噪声4．无码间串扰的条件，奈圭斯特第一准则及物理意义。
5．消除码间串扰的方法：理想低通特性，余弦滚降特性，时域均衡技术。
理想低通特性和升余弦滚降特性（а=1）的频带利用率。
如何判断是否存在码间干扰，求滚降系数，频带利用率。
（计算）6．眼图的形成原理，观察眼图的作用（用示波器观察到的眼图可以反映数字脉冲经过传输后的变化和受影响情况以及接收系统对信号识别的相互间关系，如判决点偏离情况、抽样点偏离情况、过零点畸变情况、噪声和码间干扰情况等；）7.部分响应技术（第Ⅰ类部分响应）和时域均衡技术练习：6-12,6-13,6-25，（自己找些课外书中的部分响应的题型练习）第七章（重点复习）1,2ASK调制：①2ASK调制原理及调制信号的时域波形②2ASK非相干解调原理及非相干解调过程的时间波形。
第一章对于一个等概率、M进制码元：I = log2 [1/P(x)] = log2 [1/(1/M)]数字通信的优点●取值有限，能正确接收。
●可采用纠错和检错技术，大大提高抗干扰性。
●可采用高保密性能的数字加密技术。
●可综合传输各种模拟和数字输入信号●易于设计、制造，体积小、重量轻。
●可作信源编码，压缩冗余度，提高信道利用率。
输出信噪比随带宽按指数规律增长。
电磁波传播：地波、天波、视线传播地波频率：2MHz 以下通信距离：可达数百～数千km 天波电离层高度：60 ～300 km 频率：2 ～30 MHz 视线传播频率：> 30 MHz传播距离: d2 + r 2 =(h+r)2, 或h»D 2/50 (m)式中D－km（h为天线长度，r为地球半径，D为水平距离，d=1/2D）数字通信系统的主要性能指标：有效性和可靠性（速度～质量）有线信道●明线●对称电缆●同轴电缆信道中的噪声●按照来源分类：人为噪声：电火花、家用电器…自然噪声：闪电、大气噪声、热噪声…●按照性质分类：脉冲噪声窄带噪声起伏噪声第四章模拟信号的数字化●两类信源：模拟信号、数字信号●模/数变换的三步骤：抽样、量化和编码●最常用的模/数变换方法：脉冲编码调制(PCM)抽样定理：若一个连续模拟信号s(t)的最高频率小于fH，则以间隔时间为T 1/2fH的周期性冲激脉冲对其抽样时，s(t)将被这些抽样值所完全确定。
量化原理●量化的目的：将抽样信号数字化。
●量化的方法：设s(kT) －抽样值，若用N位二进制码元表示，则只能表示M = 2N个不同的抽样值。
共有M个离散电平，它们称为量化电平。
用这M个量化电平表示连续抽样值的方法称为量化图示为均匀量化。
平均信号量噪比：PCM 系统的量化噪声 均匀量化时的信号量噪比为 S / Nq = M 2 当采用N 位二进制码编码时，M = 2N , 故有 S / Nq = 22N 由抽样定理，若信号为限制在 f H 的低通信号，则抽样速率不应低于每秒 2 f H 次。
数据通信原理复习资料整理（期末考试必备）第一章概述1、数据通信——依照通信协议，利用数据传输技术在两个功能单元之间传递数据信息；2、传输代码常用的传输代码有：·国际5号码IA5（7单位代码）——ASCII 码（常在后面加1位奇偶校验码）·国际电报2号码ITA2（5单位代码）·EBCDIC 码（8单位代码）·信息交换用汉字代码（7单位代码）3、数据通信系统的构成● 数据终端设备DTE·数据输入、输出设备——数据数据信号·传输控制器——主要执行与通信网络之间的通信过程控制（即传输控制），包括差错控制、终端的接续控制、传输顺序控制和切断控制等（完成这些控制要遵照通信协议）。
● 数据电路·传输信道——为数据通信提供传输通道·数据电路终接设备（DCE ）（《综合练习习题与解答》简答题第2题）——是DTE 与传输信道之间的接口设备，其主要作用是将来自DTE的数据信号进行变换，使之适合信道传输。
当传输信道为模拟信道时，DCE 是调制解调器（MODEM ），发送方将DTE 送来的数据信号进行调制，将其频带搬移到话音频带上（同时变成模拟信号）再送往信道上传，收端进行相反的变换。
当传输信道是数字信道时，DCE 是数字接口适配器，其中包含数据服务单元与信道服务单元。
前者执行码型和电平转换、定时、信号再生和同步等功能；后者则执行信道均衡、信号整形等功能。
● 中央计算机系统主机——进行数据处理通信控制器（又称前置处理机）——用于管理与数据终端相连接的所有通信线路,其作用与传输控制器相同。
● 数据电路与数据链路的关系——数据链路由数据电路及两端的传输控制器组成。
● 只有建立了数据链路通信双方才能有效、可靠地进行数据通信。
4、信道类型物理实线同轴电缆双绞线电话网传输信道；数字数据传输信道；5、传输损耗传输衰减=网络的输入端功率-输出端功率；传输损耗：接收发送P P D lg 10=；信噪比：=??? ??噪声信号P lg 10P N S dB ；6、计算机通信网包含数据通信网；计算机通信网不等于计算机网络，前者明显地参与管理；7、数据传输方式● 并行传输与串行传输（按代码传输的顺序分）1、并行传输概念——并行传输指的是数据以成组的方式，在多条并行信道上同时进行传输。

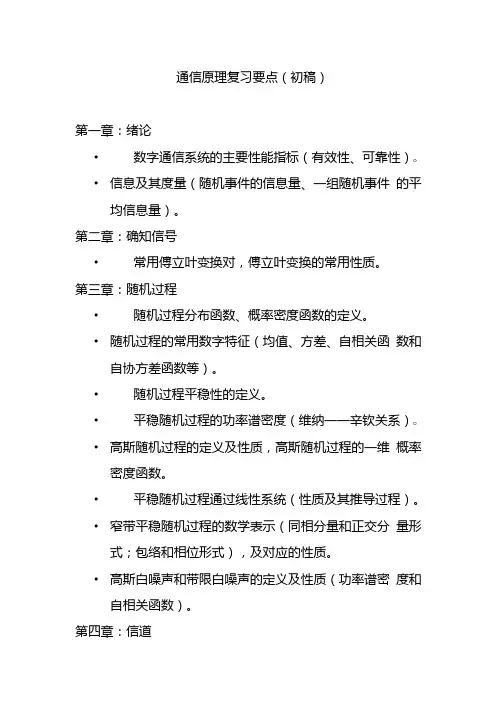

通信原理复习要点（初稿）第一章：绪论•数字通信系统的主要性能指标（有效性、可靠性）O •信息及其度量（随机事件的信息量、一组随机事件的平均信息量）。
第二章：确知信号•常用傅立叶变换对，傅立叶变换的常用性质。
第三章：随机过程•随机过程分布函数、概率密度函数的定义。
•随机过程的常用数字特征（均值、方差、自相关函数和自协方差函数等）。
•随机过程平稳性的定义。
•平稳随机过程的功率谱密度（维纳一一辛钦关系）O •高斯随机过程的定义及性质，高斯随机过程的一维概率密度函数。
•平稳随机过程通过线性系统（性质及其推导过程）。
•窄带平稳随机过程的数学表示（同相分量和正交分量形式；包络和相位形式），及对应的性质。
•高斯白噪声和带限白噪声的定义及性质（功率谱密度和自相关函数）。
第四章：信道离散信道容量（信源的炳、条件嫡）O 连续信道容量（香农公式）。
第六章：数字基带传输系统•数字基带信号的频谱特性（连续谱和离散谱，数字基带信号带宽的确定）。
•常用基带码型（AML HDB3, Manchester）。
•脉冲基带传输系统的框图。
•无码间干扰的基带传输特性（频域形式：Nyquist 第一准则；时域形式）。
•基带传输系统的频带利用率。
•基带传输系统的抗噪声性能分析（推导过程，最佳门限的求解过程）。
第七章：数字带通传输系统•2ASK：带通信号的数学表达式、功率谱密度（带宽）、相干和非相干解调器的结构框图、相应的抗噪声性能分析（推导过程）。
•2FSK：带通信号的数学表达式、功率谱密度（带宽）、相干和非相干解调器的结构框图、相应的抗噪声性能分析（推导过程）。
•2PSK：带通信号的数学表达式、功率谱密度（带宽）、相干解调器的结构框图、相应的抗噪声性能分析（推导过程）O•2DPSK：带通信号的数学表达式、功率谱密度（带宽）、相干和差分相干解调器的结构框图、相应的抗噪声性能分析（推导过程）。
第八章:新型数字调制技术QAM、QPSK：带通信号的数学表达式。
《数据数据通信原理》复习资料《数据通信原理》复习资料复习资料说明：1、复习资料主要讲解《数据通信原理》第二、三、四章的内容。
其它章节的考点，学员可以参照《综合练习习题与解答》中的习题进行复习，其中打“*”号的作业题为重点。
2、标有“ ”的内容为重点内容3、在复习资料中，部分知识点与《综合练习习题与解答》中的习题相对应。
请学员们在复习时要注意结合起来。
第二章概论第二节数据通信系统的构成一、数据通信系统的概念数据通信系统是通过数据电路将分布在远端的数据终端设备与计算机系统连接起来，实现数据传输、交换、存储和处理的系统。
二、数据通信系统的构成（参见教材P39图2-1） （要求能画出这个图）典型的数据通信系统主要由三部分构成：·数据终端设备·数据电路·中央计算机系统1、数据终端设备（DTE）·数据输入、输出设备——数据数据信号·传输控制器——主要执行与通信网络之间的通信过程控制（即传输控制），包括差错控制、终端的接续控制、传输顺序控制和切断控制等（完成这些控制要遵照通信协议）。
2、数据电路·传输信道——为数据通信提供传输通道·数据电路终接设备（DCE）（《综合练习习题与解答》简答题第2题）——是DTE与传输信道之间的接口设备，其主要作用是将来自DTE的数据信号进行变换，使之适合信道传输。
当传输信道为模拟信道时，DCE是调制解调器（MODEM），发送方将DTE送来的数据信号进行调制，将其频带搬移到话音频带上（同时变成模拟信号）再送往信道上传，收端进行相反的变换。
当传输信道是数字信道时，DCE是数字接口适配器，其中包含数据服务单元与信道服务单元。
前者执行码型和电平转换、定时、信号再生和同步等功能；后者则执行信道均衡、信号整形等功能。
3、中央计算机系统主机——进行数据处理通信控制器（又称前置处理机）——用于管理与数据端相连接的所有通信线路, 其作用与传输控制相同。
通信原理期末考试复习题及答案一、填空题1. 数字通信系统的有效性用 _衡量，可靠性用 _______ 衡量。
2. 模拟信号是指信号的参量可 _取值的信号，数字信号是指信号的参量可 _取值的 信号。
3. 广义平均随机过程的数学期望、方差与 _______ 无关，自相关函数只与 有关。
4. 一个均值为零方差为 2的窄带平稳高斯过程，其包络的一维分布服从 分布，相位的一维分布服从分布7.设调制信号为f (t )载波为「］乘器雪输岀，则抑制载波双边带调幅信号的时域表达式为1f (t)cos c t ，频域表达式为—［F( c ) F( c )］。
28•对最高频率为f H 的调制信号m (t )分别进行AM 、DSB SSB 调制，相应已调信号 的带宽分别为 2f H 、 2f H、 f H。
9. 设系统带宽为W ，则该系统无码间干扰时最高传码率为—波特。
10. PSK 是用码元载波的 ____ 来传输信息，DSP 是用前后码元载波的 _____ 来传输信 息，它可克服PSK 的相位模糊缺点。
11. 在数字通信中，产生误码的因素有两个：一是由传输特性不良引起的 __________ ， 二是传输中叠加的 _______ 。
12. 非均匀量化的对数压缩特性采用折线近似时， A 律对数压缩特性采用 —折线 近似，律对数压缩特性采用—折线近似。
13. 通信系统的两个主要性能指标是 ______ 和 ______。
14. 时分复用中，将低次群合并成高次群的过程称为 _____ ;反之，将高次群分解为低 次群的过程称为 _____ 。
15. 设输入码元波形为s(t)，其持续时间0~T s ，其频谱函数为S(f)，若选择抽样时刻5.当无信号时，加性噪声是否存在?乘性噪声是否存在?6•信道容量是指： _______________ ，香农公式可表示为:e 2DPsK t)J 带通][—i 滤波器p 相乘器-c ______ d低通 “滤波器* 判决器抽样cos d b定时 脉冲1 ］码可f变换器」［输岀为t o = T s,则匹配滤波器的冲激响应可写为k sT s t ,相应传输函数为16. 为检测e个错码，要求最小码距d。

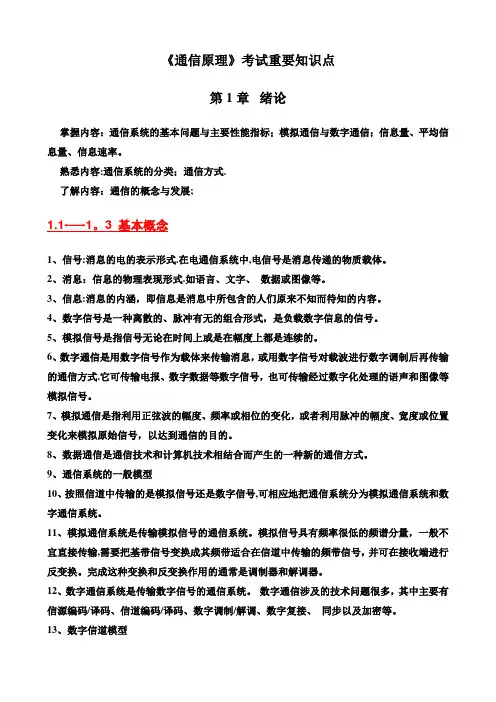

《通信原理》考试重要知识点第1章绪论掌握内容：通信系统的基本问题与主要性能指标；模拟通信与数字通信；信息量、平均信息量、信息速率。
熟悉内容:通信系统的分类；通信方式.了解内容：通信的概念与发展;1.1-—-1。
3 基本概念1、信号:消息的电的表示形式.在电通信系统中,电信号是消息传递的物质载体。
2、消息：信息的物理表现形式.如语言、文字、数据或图像等。
3、信息:消息的内涵，即信息是消息中所包含的人们原来不知而待知的内容。
4、数字信号是一种离散的、脉冲有无的组合形式，是负载数字信息的信号。
5、模拟信号是指信号无论在时间上或是在幅度上都是连续的。
6、数字通信是用数字信号作为载体来传输消息，或用数字信号对载波进行数字调制后再传输的通信方式.它可传输电报、数字数据等数字信号，也可传输经过数字化处理的语声和图像等模拟信号。
7、模拟通信是指利用正弦波的幅度、频率或相位的变化，或者利用脉冲的幅度、宽度或位置变化来模拟原始信号，以达到通信的目的。
8、数据通信是通信技术和计算机技术相结合而产生的一种新的通信方式。
9、通信系统的一般模型10、按照信道中传输的是模拟信号还是数字信号,可相应地把通信系统分为模拟通信系统和数字通信系统。
11、模拟通信系统是传输模拟信号的通信系统。
模拟信号具有频率很低的频谱分量，一般不宜直接传输,需要把基带信号变换成其频带适合在信道中传输的频带信号，并可在接收端进行反变换。
完成这种变换和反变换作用的通常是调制器和解调器。
12、数字通信系统是传输数字信号的通信系统。
数字通信涉及的技术问题很多，其中主要有信源编码/译码、信道编码/译码、数字调制/解调、数字复接、同步以及加密等。
13、数字信道模型14、通信系统的分类1 、按通信业务分类分为话务通信和非话务通信.2、根据是否采用调制，可将通信系统分为基带传输和频带(调制)传输。
3、按照信道中所传输的是模拟信号还是数字相应地把通信系统分成模拟通信系统和数字通信系统。
第一章1.简述消息、信息、信号三个概念之间的联系与区别消息是包含具体内容的文字、符号、数据、语音、图片、图象等等，是信息的具体表现形式，也是特定的信息。
信息是消息的统称，是消息的概括和抽象，可理解为消息中包含的有意义的内容，它用信息量来衡量。
信号是搭载或反映信息的载体，通常以某种客观物理量（电压、电流）表现出来。
消息、信息、信号是与通信密切相关的三个概念。
信息一词在概念上与消息相似，但其含义却更具普遍性、抽象性。
消息可以有各种各样的形式，但消息的内容可统一用信息来表述，传输信息的多少可直观地使用“信息量”进行衡量。
信号是消息的载体和通信的客观对象，而信息是信号的内涵。
2.什么是通信方式？它有哪几种类型对点到点通信，按消息传递的方向与时间关系划分，通信方式可分为单工、半双工及全双工通信三种。
3.什么是传输方式？数据传输方式有哪几种类型现代数字通信系统中，按照数字信号的各个二进制位是否同时传输，数据的传输方式可分为并行传输和串行传输两种。
4.什么是复用方式？它有哪几种类型？各有何含义实现在同一条通信线路上传送多路信号的技术叫做多路复用技术。
各种多路复用技术的目的均在如何尽量提高信道的利用率。
目前常用的复用方式主要有频分复用、时分复用、码分复用和空分复用。
频分复用(FDM)是指根据工作频率来区分用户，各路信号的频谱处于不同频段的物理信道上，互不重叠。
时分复用(TDM)是指根据工作时隙来区分用户，它将整个信道传输信息的时间划分成若干时隙，并将这些时隙分配给每一个用户使用，每一路信号在分配给自己的时隙内独占信道进行数据传输。
码分复用(CDM) 是指根据码型来区分用户，系统为每个用户分配各自特定的地址码，地址码之间具有相互准正交性，所有子信道在时间、空间和频率上则可以重叠。
空分复用(SDM)是指多对电线或光纤共用一条缆的空间复用方式。
5.按照调制技术来分,通信系统有哪些类型通信按调制方式分类：线性：AM，SSB，DSB，VSB。
第一章 概述1、数据通信——依照通信协议，利用数据传输技术在两个功能单元之间传递数据信息；2、传输代码常用得传输代码有：·国际5号码IA5（7单位代码）——ASCII 码（常在后面加1位奇偶校验码）·国际电报2号码ITA2（5单位代码）·EBCDIC 码（8单位代码）·信息交换用汉字代码（7单位代码）3、数据通信系统得构成● 数据终端设备DTE·数据输入、输出设备——数据 数据信号·传输控制器——主要执行与通信网络之间得通信过程控制（即传输控制），包括差错控制、终端得接续控制、传输顺序控制与切断控制等（完成这些控制要遵照通信协议）。
● 数据电路·传输信道——为数据通信提供传输通道·数据电路终接设备（DCE ）（《综合练习习题与解答》简答题第2题）——就是DTE 与传输信道之间得接口设备，其主要作用就是将来自DTE 得数据信号进行变换，使之适合信道传输。
当传输信道为模拟信道时，DCE 就是调制解调器（MODEM ），发送方将DTE 送来得数据信号进行调制，将其频带搬移到话音频带上（同时变成模拟信号）再送往信道上传，收端进行相反得变换。
当传输信道就是数字信道时，DCE 就是数字接口适配器，其中包含数据服务单元与信道服务单元。
前者执行码型与电平转换、定时、信号再生与同步等功能；后者则执行信道均衡、信号整形等功能。
● 中央计算机系统主机——进行数据处理通信控制器（又称前置处理机）——用于管理与数据终端相连接得所有通信线路,其作用与传输控制器相同。
● 数据电路与数据链路得关系——数据链路由数据电路及两端得传输控制器组成。
● 只有建立了数据链路通信双方才能有效、可靠地进行数据通信。
4、信道类型物理实线⎩⎨⎧同轴电缆双绞线电话网传输信道；数字数据传输信道；5、传输损耗传输衰减=网络得输入端功率-输出端功率；传输损耗：接收发送P P D lg 10=；信噪比：⎪⎪⎭⎫ ⎝⎛=⎪⎭⎫ ⎝⎛噪声信号P lg 10P N S dB ； 6、计算机通信网包含数据通信网；计算机通信网不等于计算机网络，前者明显地参与管理；7、数据传输方式● 并行传输与串行传输（按代码传输得顺序分）1、并行传输概念——并行传输指得就是数据以成组得方式，在多条并行信道上同时进行传输。
总复习第1章绪论1、数据（模拟数据与数字数据）、数据通信、通信协议、信号（数字信号与模拟信号）的概念。
2、信息量、平均信息量（信息熵）的描述3、数据通信系统基本组成及各部分功能，请绘出组成框图。
4、基带传输和频带传输、串行传输和并行传输、同步传输和异步传输？5、单工、半双工、全双工通信分别指什么？6、有效性质量指标：调制速率（码元速率）、数据传信率（信息速率）是如何定义的？如何计算？两者之间有什么关系？注意单位。
频带利用率7、可靠性质量指标用什么表示？如何计算？误码率、误比特率8、课件例题、课本例题、习题课内容。
第2章数据通信基础知识1、了解信号的频谱2、什么叫信号带宽？熟悉零点带宽、百分比带宽、矩形等效带宽、3dB带宽3、调制（时域定义、频域定义）。
了解调制器的模型。
熟悉解调方式。
4、了解信道的分类。
5、什么是内部噪声（起伏噪声）、白噪声、高斯噪声？6、什么是香农定律？信道容量如何计算？信道容量与传信率有何关系？掌握奈奎斯特准则。
7、什么叫频分利用技术？什么叫时分复用技术?什么叫波分利用技术？第3章数据信号的基带传输1、基带、基带信号、基带传输的含义是什么？2、RZ、NRZ、BRZ、BNRZ、AMI、HDB3、CMI编码及作图。
3、数据基带信号的功率谱密度及其特点。
4、奈奎斯特第一准则、奈氏频带、奈氏间隔、奈氏速率。
5、码间干扰（符号间干扰）。
6、为什么要采用具有幅度滚降特性的低通网络来形成数据信号的传输波形？7、部分响应系统的基本思路、主要特点；第一类部分响应系统编码。
8、部分响应形成系统中，为何要对发端数据序列进行预编码？9、什么是理想基带系统？10、基带传输系统的误码率。
11、眼图是什么？它有什么作用？能过眼图的哪些方面可以掌握数据信号的基本传输质量？12、什么是时域均衡？13、扰乱器是什么？它有什么作用？14、基带数据传输系统的模型图，各部分的作用。
第4章数据信号的频带传输1、频带传输？频带传输系统组成。
第一章概述1、 数据通信一一依照通信协议，利用数据传输技术在两个功能单元之间传递数据信息;2、 传输代码常用的传输代码有：•国际5号码IA5（ 7单位代码）一一ASCII 码（常在后面加1位奇偶校验码） •国际电报2号码ITA2 （5单位代码）• EBCDIC ^（ 8单位代码） •信息交换用汉字代码（7单位代码）3、数据通信系统的构成数据终端设备DTE•数据输入、输出设备——数据 --------------- ►数据信号•传输控制器一一主要执行与通信网络之间的通信过程控制（即传输控制），包括差错控制、终端的接续控制、传输顺序控制和切断控制等（完成这些控制 要遵照通信协议）。
数据电路•传输信道一一为数据通信提供传输通道•数据电路终接设备（DCE （《综合练习习题与解答》简答题第2题）一一是DTE 与传输信道之间的接口设备，其主要作用是将来自 DTE的数据信号进行变换，使之适合信道传输。
「当传输信道为模拟信道时，DCE 是调制解调器（MODEM 发送方将DTE 送来的数据I 信号进行调制，将其频带搬移到话音频带上 （同时变成模拟信号） 再送往 1信道上传，收端进行相反的变换。
I 当传输信道是数字信道时， DCE 是数字接口适配器，其中包含数据服务单元与信道服务单元。
前者执行码型和电平转换、定时、信号再生和同步等功能；后 者则执行信道均衡、信号整形等功能。
中央计算机系统 ，-主机——进行数据处理［通信控制器（又称前置处理机）一一用于管理与数据终端相连接的所有通信线路，其作用与传输控制器相同。
数据电路与数据链路的关系一一数据链路由数据电路及两端的传输控制器组成。
只有建立了数据链路通信双方才能有效、可靠地进行数据通信。
4、信道类型电话网传输信道； 数字数据传输信道;物理实线双绞线 同轴电缆5、传输损耗传输衰减=网络的输入端功率-输出端功率;6、计算机通信网包含数据通信网； 计算机通信网不等于计算机网络， 前者明显地参与管理;7、数据传输方式并行传输与串行传输（按代码传输的顺序分）1、 并行传输概念一一并行传输指的是数据以成组的方式，在多条并行信道上同时进行传输。
优缺点 优点一一不需要额外的措施来实现收发双方的字符同步。
1缺点一一必须有多条并行信道，成本比较高，不适宜远距离传输。
适用场合一一计算机等设备内部或两个设备之间距离比较近时的外线上采用。
2、 串行传输概念一一串行传输指的是组成字符的若干位二进制码排列成数据流以串行的方式在 条信道上传输。
优缺点J 优点一一只需要一条传输信道，易于实现。
［缺点一一要采取措施实现字符同步。
适用场合一一是目前外线上主要采用的一种传输方式。
异步传输和同步传输（按同步方式分）1、 异步传输概念一一异步传输方式一般以字符为单位传输，每个字符的起始时刻可以是任意的。
为了正确地区分一个个字符，不论字符所采用的代码为多少位，在发送每一个字符时， 都要在前面加上一个起始位， 长度为一个码元长度， 极性为“ 0”，表示一个字符的开始； 后面加上一个终止位，长度为 1, 1 . 5或2个码元长度，极性为“ 1 ”，表示一个字符的 结束。
以国际5号码为例：1 XXXXXXX 1 s 2（起始位）（信息码）（终止位）优缺点］优点一一实现字符同步比较简单，收发双方的时钟信号不需要严格同步。
•缺点一一对每个字符都需加入起始位和终止位，因而信息传输效率低。
例：如字符采用国际 5号码，终止位为1位，并采用1位奇偶校验位，求传输效率。
解：传输效率为7/（ 7+ 1 + 1 + 1）= 70%。
2、 同步传输传输损耗：D 10汀发送；P 妾收§ 10lg P 信号N dBP 噪声信噪比:概念一一同步传输是以固定的时钟节拍来发送数据信号的，因此在一个串行数据流中，各信号码元之间的相对位置是固定的（即同步） 。
优缺点」优点一一传输效率较高。
1缺点一一接收方为了从接收到的数据流中正确地区分一个个信号码元，必须建立准确的时钟同步等，实现起来比较复杂。
单工、半双工和全双工传输（按数据电路的传输能力分）1、 单工传输一一传输系统的两端数据只能沿单一方向发送和接收。
2、 半双工传输一一系统两端可以在两个方向上进行双向数据传输，但两个方向的传输 不能同时进行，当其中一端发送时，另一端只能接收，反之亦然。
3、 全双工传输一一系统两端可以在两个方向上同时进行数据传输，即两端都可以同时 发送和接收数据。
8、主要性能指标工作速率——衡量数据通信系统通信能力1 •调制速率（又称符号速率或码元速率）N Bd （或f s ）定义一一每秒传输信号码元的个数，单位为波特（Bd ）。
1公式：N Bd —（T 为符号间隔）T数据传信速率（简称传信率）R （或f b ）定义一一每秒传输的信息量（即比特个数或二进制码元的个数） ，单位为bit /s 等。
数据传信速率与调制速率之间的关系为R N Bd log 2 M例：设信号码元时间长度为 833 10 6s ，当采用4电平传输时，求数据传信速率和调 制速率。
解：调制速率为N Bd 1数据传信速率为R N Bd log 2 M 1200 log 2 42400 bit/s数据传送速率定义一一单位时间内在数据传输系统的相应设备之间实际传送的平均数据量，又称有效数据传输速率。
单位为比特/秒（bit / s ）、字符/秒或码组/秒。
实际的有效数据传送速率是小于数据传信速率的。
有效性指标 ---- 频带利用率定义一一=系统的传输速率/系统的频带宽度（B ）（2-3 ）1200Bd10 6833 BdBd/HzBbit /(s Hz)可靠性指标一一传输的差错率常用的有误码率、误字符率、误码组率等。
它们的定义分别为：误码率=接收出现差错的比特数/总的发送比特数误字符（码组）率=接收出现差错的字符（码组）数/总的发送字符（码组）数信道容量C 带宽?log2 1信噪比；无噪声数字信道的信道容量： C 2B|og2M ；第二章数据信号的传输一、数据信号及特性描述1数据序列的电信号表示单极性不归零信号: 1为正，0为平；单极性归零信号：1为正零，0为平；双极性不归零信号: 1为正，0为负；双极性归零信号：1为正零，0为负零;伪三进制：1为正零或负零，0为零；差分信号：电位变化为正，不变为零;（注：图（f）中的差分信号是“1” 一一电平改变，“ 0” 一一电平不变，其规则也可以相反。
）例1：已知二进制数据序列为1010110，以矩形脉冲为例，画出双极性归零信号的波形图（设T =T/2）。
解：LTntffl 1例2：已知二进制数据序列为1100101,以矩形脉冲为例，画出差分信号的波形图（假设“1——电平改变，“ 0 ” ——电平不变；初始电平为0）解：二、传输信道及数据信号的基本传输方法•基带传输•频带传输（或称调制传输）•数字数据传输基带数据信号的频谱特性单极性码一一既有连续谱，也有离散谱；双极性码一一只有连续谱，没有离散谱；1不归零码一一连续谱第一个零点为f s1;T归零码一一连续谱的第一个零点为2f s；第二节数据信号的基带传输基带传输一一不搬移基带数据信号频谱的传输方式称为基带传输。
、基带传输系统构成模型( 能画出下图)MS 3-8)波形形成一一信号从1点到2点的过程叫波形形成。
各部分的作用：发送滤波器一一限制信号频带并起波形形成作用；信道一一是信号的传输媒介，可以是各种形式的电缆；接收滤波器一一用来滤除带外噪声和干扰，并起波形形成作用; 均衡器一一用来均衡信道特性的不理想。
网孔均衡一一用来消除“ 1 ”与(t)的误差。
二理想低通形成网络1、理想低通形成网络特性H(f)H(f) e j (f)H(f)幅度特性，(f) 相位特性H(f)< 1 e j2ft d f f N*If| f N(3-10)式中，f N为截止频率，t d为固定时延。
H (f )图参见教材P54图3-9h(t) 2 f Nsin 2f N(t t d)2 f N (t t d )(3-11)设t d 0，h(t)波形如教材P55图3-10所示。
理想低通冲激响应h(t)的特点是:k①零点的位置t (td^’k 1,2,32 f N ----------- 奈氏速率 1/2 f N ――奈氏间隔例1 :在比特速率相同下，采用多电平传输的符号速率要，最后导致奈氏带宽 f N答:（ R N Bd log 2 M ） 下降增大下降例2： 一个理想基带传输系统，若奈氏带宽f N 不变，采用8电平传输时的传信速率 R 8与4电平传输时的传信速率 R 4的关系为（ ）答：奈氏带宽f N 不变 ---------------- 号速率N Bd 2f N 则不变R 4 N Bd log 2 4R 8 N Bd log 2 8所以 R s 3R 42理想低通形成网络的特点：'满足奈氏第一准则（无符号间干扰）。
彳频带利用率达到2Bd/Hz 的极限。
波形“尾巴”衰减较慢 ----------- 对定时脉冲的精度要求较高。
L物理上不可实现。
②波形“尾巴”（即波形的前导和后尾）以2、无符号间干扰的条件1/t 的速度衰减。
h(kT)1 （归一化值）（本码判决点）3、奈氏第一准则0 奈氏第一准则用文字详细表述是:（非本码判决点）如系统等效网络具有理想低通特性, 且截止频率为f N 时，则该系统中允许的最高码元（符号） 速率为2 f N ，这时系统输出波形在峰值点上不产生前后符号间干扰。
奈氏第一准则的三个重要参量：空 2Bd / Hz (极限)f N，从而使码元间隔奈氏频带（B f N ）三、具有幅度滚降特性的低通形成网络一一滚降低通1滚降低通特性滚降低通特性参见教材P56图3-11滚降系数 f /f N，°1( 0时是理想低通)f s 2 f N2B (1 ) fN - - (Bd/Hz)B (1 ) f- 1滚降低通形成网络是否满足无符号间干扰的条件？结论：若滚降低通网络的幅度特性|H(f)以6点(f N,1/2 )呈奇对称滚降，则其输出响应波形h(t)在取样判决点无符号间干扰(即满足奈氏第一准则)例1 :一滚降低通网络的幅度特性|H(f)如图所示，试判断此滚降低通网络是否满足无符解：此滚降低通网络不满足无符号间干扰的条件。
因为：虽然它的幅度特性呈奇对称滚降，但滚降的对称点不是((1.5f N ,1/2)。
例2：一形成滤波器幅度特性如下图所示。
①如果符合奈氏第一准则，其符号速率为多少？a为多少?②采用八电平传输时，传信速率为多少？③频带利用率n为多少Bd/Hz ?解：①如果符合奈氏第一准则，H(f) 应以C点(f- ,0.5)呈奇对称滚降，由图示可得: 20004000 20003000Hz号间干扰的条件。
