仪表的防爆等级划分

防爆设备的防爆分类防爆设备是指在易燃易爆环境中使用的仪器、仪表、电气设备等，为了保障工作环境的安全，防止发生意外事故，防爆设备按照防爆等级进行分类。

防爆等级的划分依据主要是工作环境中存在的易燃物质种类及其浓度、气体或蒸汽形态、容器尺寸、工作条件等。

那么，防爆设备的防爆分类有哪些呢？现在来进行具体的讲解。

一、防爆等级防爆等级是指防爆设备能在危险场所内安全运行的能力。

国际标准将防爆设备的防爆等级分为6个级别，可简写为Ex d、Ex e、Ex i、Ex n、Ex p和Ex q。

Ex d: 通常表示为'd'型防爆等级，是指抗爆壳体能够承受可燃气体或蒸汽进入器内引起的内部爆炸。

Ex e: 通常表示为'e'型防爆等级，是指抗爆壳体和连接部件防止跨间隙的火花或弧光形成的可靠保护。

Ex i: 通常表示为'i'型防爆等级，是指内部具有瓶颈设计，能够限制电气能量在安全范围内传递。

Ex n: 通常表示为'n'型防爆等级，是指能够将电器装置的温度达到不高于其表面温度标准的最高温度，以限制电器装置产生的点火源。

Ex p: 通常表示为'p'型防爆等级，是指能够承受压力和利用压力限制可燃气体或蒸气的辐射和火焰的液体。

Ex q: 通常表示为'q'型防爆等级，是指安装在防止在危险区域内发生内部爆炸的容器上的设备防护措施。

二、防爆型式防爆型式是指按照达到防爆效果的原理，将防爆设备分类为不同型式的方法。

防爆型式可分为爆炸隔离型、强化型、增安型、隐蔽型和压力承受型。

爆炸隔离型：采用爆炸隔离器件将电气元器件与易燃气体或蒸汽隔离开来，防止电器元器件的起火、点爆和火花照射。

强化型：强化型防爆设备采用了特殊的材料或结构，能够同时承受内爆和外爆的冲击。

增安型：增安型防爆设备改变了原来的电气原理和工艺，将消磁和安全电压技术应用到严苛的环境中。

隐蔽型：隐蔽型防爆设备将电气元器件掩盖在封闭或密封的外壳中，保证环境中的易燃物质不会进入其内部，达到防爆目的。

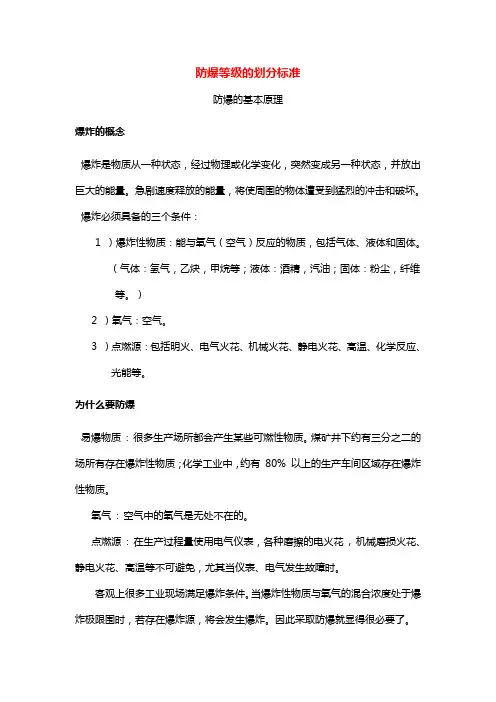

防爆等级的划分标准防爆的基本原理爆炸的概念爆炸是物质从一种状态，经过物理或化学变化，突然变成另一种状态，并放出巨大的能量。

急剧速度释放的能量，将使周围的物体遭受到猛烈的冲击和破坏。

爆炸必须具备的三个条件：1 ）爆炸性物质：能与氧气（空气）反应的物质，包括气体、液体和固体。

（气体：氢气，乙炔，甲烷等；液体：酒精，汽油；固体：粉尘，纤维等。

）2 ）氧气：空气。

3 ）点燃源：包括明火、电气火花、机械火花、静电火花、高温、化学反应、光能等。

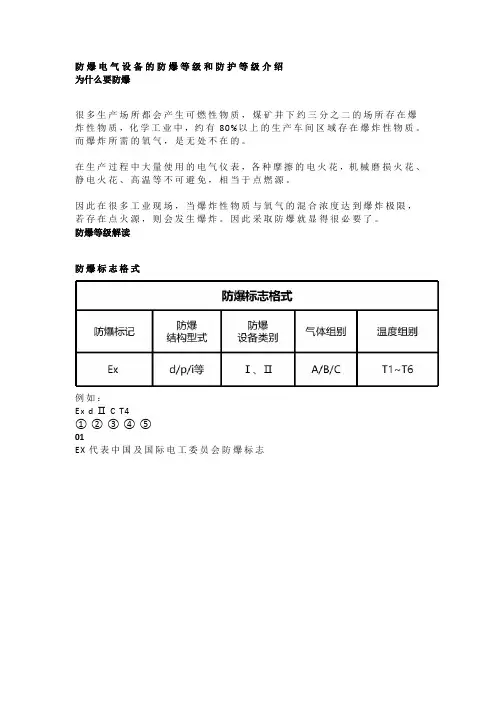

为什么要防爆易爆物质: 很多生产场所都会产生某些可燃性物质。

煤矿井下约有三分之二的场所有存在爆炸性物质；化学工业中，约有80% 以上的生产车间区域存在爆炸性物质。

氧气: 空气中的氧气是无处不在的。

点燃源: 在生产过程量使用电气仪表，各种磨擦的电火花, 机械磨损火花、静电火花、高温等不可避免，尤其当仪表、电气发生故障时。

客观上很多工业现场满足爆炸条件。

当爆炸性物质与氧气的混合浓度处于爆炸极限围时，若存在爆炸源，将会发生爆炸。

因此采取防爆就显得很必要了。

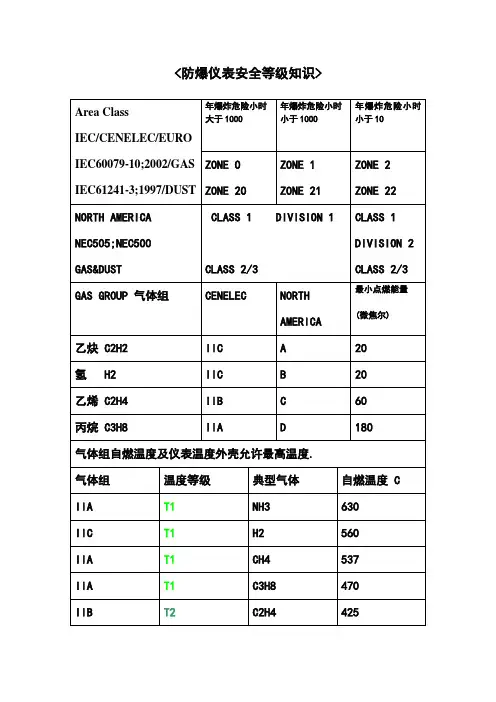

仪表防爆的原理危险场所危险性划分：国际上对爆炸性危险场所是如何划分的？国际上各主要工业国家对爆炸性危险场所的划分，基本上可分两种意见。

一种以IEC（国际电工委员会）为代表，包括德国、英国、意大利、日本、澳大利亚等国，对气体划分为0区、1区、2区，对粉尘划分为10区、11区。

其定义与IEC基本相同（可参见我国对各区域的定义，我国等效采用IEC标准）。

另一种为美国、加拿大等北美国家的划分，以NEC（美国国家电气规程）的定义为代表，对气体划分为1区、2区（没有0区），对粉尘也划分为1区、2区。

两者之间的对应关系大致如下：气体：IEC0区、1区——NEC 1区IEC 2 区——NEC2区粉尘：IEC 10区——NEC 1区IEC 11区——NEC 2区IEC“区”的英文为Zone；NEC“区”的英文为Division。

防爆方法对危险场所的适用性：防爆对危险场所的适用性：爆炸性危险气体分类根据可能引爆的最小火花能量，我国和欧洲及世界上大部分国家和地区将爆炸性气体分为四个危险等级, 如下表:美国和加拿大首先将散布在空气中的爆炸性物体分成三个CLASS( 类别):CLASS Ⅰ气体和蒸气；CLASS Ⅱ尘埃；CLASS Ⅲ纤维。

一、防爆区域等级的划分爆炸是物质从一种状态，经过物理或化学变化，突然变成另一种状态，并放出巨大能量。

极速放出的能量，将使周围的物体遭受到猛烈的冲击和破坏。

爆炸必须具备三个条件：1）爆炸性物质：能与氧气（空气）发生反应并爆炸的物质，包括气体、液体和固体。

（气体：氢气、乙炔、乙烷等；液体：酒精、汽油；固体：粉尘、纤维粉尘等）。

2）氧气：空气。

3）点燃源：包括明火、电气火花、机械火花、静电火花、高温、化学反应、光能等。

爆炸危险场所的分类：按爆炸性物质的物态，分为气体爆炸危险场所和粉尘爆炸危险场所二类。

爆炸危险场所的分级：原则是按爆炸性物质出现的频率、持续时间和危险程度划分为不同危险等级的区域。

气体爆炸危险场所的区域等级爆炸性气体、可燃蒸汽与空气混合形成爆炸性气体混合物的场所，按其危险程度的大小分三个区域等级。

0级区域（简称0区）：在正常情况下，爆炸性气体混合物连续地、短时间频繁地出现或长时间存在的场所。

1级区域（简称1区）：在正常情况下，爆炸性气体混合物有可能出现的场所。

2级区域（简称2区）：在正常情况下，爆炸性气体混合物不能出现，仅在不正常情况下偶尔短时间出现的场所。

注：正常情况是指设备的正常起动、停止、正常运行和维修。

不正常情况是指有可能发生设备故障或误操作。

粉尘爆炸危险场所的区域等级爆炸性粉尘和可燃纤维与空气混合形成爆炸性混合物的场所，按其危险程度的大小分二个区域等级。

10级区域：在正常情况下，爆炸性粉尘或可燃纤维与空气的混合物，可能连续地、短时间频繁地出现或长时间存在的场所。

（相当于国际标准的20区）11级区域：在正常情况下，爆炸性粉尘或可燃纤维与空气的混合物不能出现，仅在不正常情况下偶尔短时间出现的场所。

（相当于国际标准的21、22区）二、防爆仪表的规定爆炸性气体环境用电气设备分为：I类：煤矿用电气设备II类：工厂用电气设备爆炸危险场所使用防爆电气设备，在运行过程中，必须具备不引燃周围爆炸性混合物的性能。

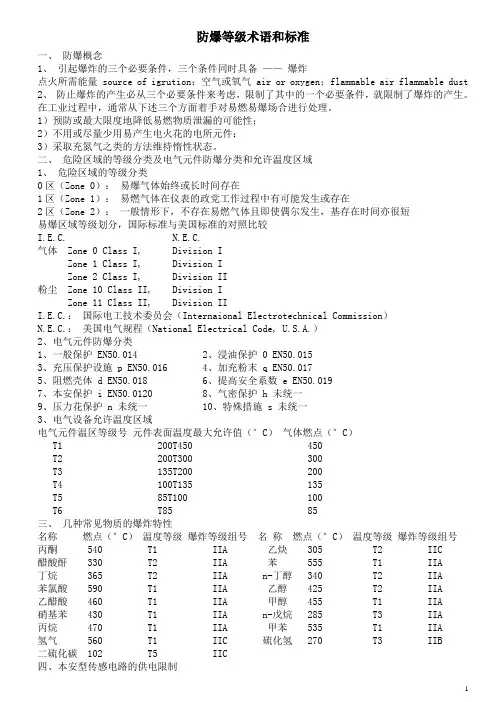

防爆等级术语和标准一、防爆概念1、引起爆炸的三个必要条件，三个条件同时具备——爆炸点火所需能量 source of igrution；空气或氧气 air or oxygen；flammable air flammable dust 2、防止爆炸的产生必从三个必要条件来考虑，限制了其中的一个必要条件，就限制了爆炸的产生。

在工业过程中，通常从下述三个方面着手对易燃易爆场合进行处理。

1）预防或最大限度地降低易燃物质泄漏的可能性；2）不用或尽量少用易产生电火花的电所元件；3）采取充氮气之类的方法维持惰性状态。

二、危险区域的等级分类及电气元件防爆分类和允许温度区域1、危险区域的等级分类0区（Zone 0）：易爆气体始终或长时间存在1区（Zone 1）：易燃气体在仪表的政党工作过程中有可能发生或存在2区（Zone 2）：一般情形下，不存在易燃气体且即使偶尔发生，基存在时间亦很短易爆区域等级划分，国际标准与美国标准的对照比较I.E.C. N.E.C.气体 Zone 0 Class I, Division IZone 1 Class I, Division IZone 2 Class I, Division II粉尘 Zone 10 Class II, Division IZone 11 Class II, Division III.E.C.：国际电工技术委员会（Internaional Electrotechnical Commission）N.E.C.：美国电气规程（National Electrical Code, U.S.A.）2、电气元件防爆分类1、一般保护 EN50.0142、浸油保护 0 EN50.0153、充压保护设施 p EN50.0164、加充粉末 q EN50.0175、阻燃壳体 d EN50.0186、提高安全系数 e EN50.0197、本安保护 i EN50.0120 8、气密保护 h 未统一9、压力花保护 n 未统一 10、特殊措施 s 未统一3、电气设备允许温度区域电气元件温区等级号元件表面温度最大允许值（°C）气体燃点（°C）T1 200T450 450T2 200T300 300T3 135T200 200T4 100T135 135T5 85T100 100T6 T85 85三、几种常见物质的爆炸特性名称燃点（°C）温度等级爆炸等级组号名称燃点（°C）温度等级爆炸等级组号丙酮 540 T1 IIA 乙炔 305 T2 IIC醋酸酐 330 T2 IIA 苯 555 T1 IIA丁烷 365 T2 IIA n-丁醇 340 T2 IIA苯氯酸 590 T1 IIA 乙醇 425 T2 IIA乙醋酸 460 T1 IIA 甲醇 455 T1 IIA硝基苯 430 T1 IIA n-戊烷 285 T3 IIA丙烷 470 T1 IIA 甲苯 535 T1 IIA氢气 560 T1 IIC 硫化氢 270 T3 IIB二硫化碳 102 T5 IIC四、本安型传感电路的供电限制供电限制主要体现在以下三个方面：1、将动力电与电子元件隔离。

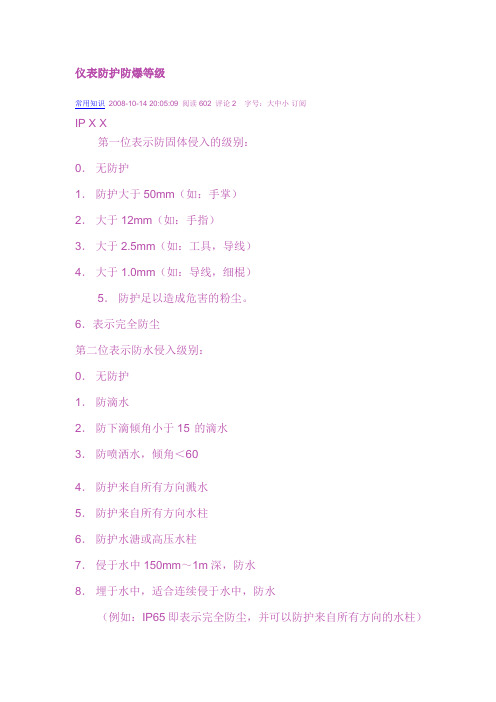

仪表防护防爆等级常用知识2008-10-14 20:05:09 阅读602 评论2 字号：大中小订阅IP X X第一位表示防固体侵入的级别：0．无防护1．防护大于50mm（如：手掌）2．大于12mm（如：手指）3．大于2.5mm（如：工具，导线）4．大于1.0mm（如：导线，细棍）5．防护足以造成危害的粉尘。

6．表示完全防尘第二位表示防水侵入级别：0．无防护1．防滴水2．防下滴倾角小于15°的滴水3．防喷洒水，倾角＜60°4．防护来自所有方向溅水5．防护来自所有方向水柱6．防护水溏或高压水柱7．侵于水中150mm～1m深，防水8．埋于水中，适合连续侵于水中，防水（例如：IP65即表示完全防尘，并可以防护来自所有方向的水柱）防爆常识一、防爆电气设备的防爆型式1.爆炸性混合物产生爆炸的条件爆炸是指物质从一种状态，经过物理变化或化学变化，突然变成另一种状态并放出巨大的能量，而产生的光和热或机械功。

在此仅谈及爆炸性混合物的爆炸，即所有的可燃性气体、蒸气及粉尘与空气所形成的爆炸性混合物的爆炸。

这类爆炸需要同时具备三个条件才可能发生：第一，必须存在爆炸性物质或可燃性物质；第二，要有助燃性物质，主要是空气中的氧气；第三，就是还要存在引燃源(如火花、电弧和危险温度等)，它提供点燃混合物所必需的能量。

只有这三个条件同时存在，才有发生爆炸的可能性，其中任何一个条件不具备，就不会产生燃烧和爆炸。

因此，采取适当的措施，使三个条件不同时具备即可达到防止爆炸的目的。

由于爆炸性混合物普遍存在于煤炭、石油、化工、纺织、粮食加工等行业的生产、加工、储运等场所，如发生爆炸则危害极大。

于是，人们采取了多种防爆技术方法，防止爆炸危险性环境形成及其爆炸。

2.基本防爆型式(1) 隔爆型“ｄ”隔爆型防爆型式是把设备可能点燃爆炸性气体混合物的部件全部封闭在一个外壳内，其外壳能够承受通过外壳任何接合面或结构间隙，渗透到外壳内部的可燃性混合物在内部爆炸而不损坏，并且不会引起外部由一种、多种气体或蒸气形成的爆炸性环境的点燃(参见GB 38362标准)。

防爆防护等级的划分防爆：在危险区域使用电气设备的等级。

防护：防水防尘一、防爆：仪表的防爆标志Ex(ia)ⅡC T6 的含义:标志内容符号含义防爆声明Ex 符合某种防爆标准，如我国的国家标准防爆方式ia 采用ia 级本质安全防爆方法，可安装在0 区气体类别ⅡC 被允许涉及ⅡC 类爆炸性气体温度组别T6 仪表表面温度不超过85℃危险区域的等级分类及电气元件防爆分类和允许温度区域1、危险区域的等级分类0区（Zone 0）：易爆气体始终或长时间存在1区（Zone 1）：易燃气体在仪表的正常工作过程中有可能发生或存在2区（Zone 2）：一般情形下，不存在易燃气体且即使偶尔发生，基存在时间亦很短易爆区域等级划分，国际标准与美国标准的对照比较I.E.C. N.E.C. 气体Zone 0 Class I, Division IZone 1 Class I, Division IZone 2 Class I, Division IIZone 10 Class II, Division IZone 11 Class II, Division II（I.E.C.：国际电工技术委员会（Internaional Electrotechnical Commission）N.E.C.：美国电气规程（National Electrical Code, U.S.A.））2、电气元件防爆分类1、一般保护EN50.0142、浸油保护0 EN50.0153、充压保护设施p EN50.0164、加充粉末q EN50.0175、阻燃壳体d EN50.0186、提高安全系数e EN50.0197、本安保护i EN50.01208、气密保护h 未统一9、压力花保护n 未统一10、特殊措施s 未统一二、仪表壳体防护等级的划分作为应用于易爆危险区的仪表，对其外壳的保护等级亦应作出规定，赋予一定的代码，即IP等级号。

IEC144规定的壳体保护等级由一个对应其抗外界物体冲击与穿刺能力及防水能力的代码表示。

防爆等级标志
防爆等级标志是用于指示和表示设备、仪器或区域的防爆能力的标识。

以下是常见的防爆等级标志及其含义：
1. Ex - 表示设备或仪器具有防爆性能。

2. d - 表示设备或仪器在正常操作下不会产生电弧、火花或高温。

3. e - 表示设备或仪器具有额外保护，防止外部物质进入，并阻止火花的产生。

4. ia - 表示设备或仪器具有非常低的能量，适用于易燃气体环境。

5. ib - 表示设备或仪器具有较低的能量，适用于可燃气体环境。

6. ic - 表示设备或仪器具有一定的能量，适用于一般可燃气体环境。

7. ma - 表示设备或仪器具有非常低的能量，适用于易燃粉尘环境。

8. mb - 表示设备或仪器具有较低的能量，适用于可燃粉尘环境。

9. mc - 表示设备或仪器具有一定的能量，适用于一般可燃粉尘环境。

这些标志通常用于防爆设备的选择、安装和使用过程中，以确保在易燃气体或粉尘环境中工作时的安全性。

根据实际需求，可能会使用不同组合的标志来表示具体的防爆等级。

一、防护等级不低于IP55,防爆等级为ExdIIBT4,问：防护等级不低于IP55,防爆等级为ExdIIBT4，请问这是什么意思?另外就是，有一个说法是“防爆等级二级"，请问这个二级防爆是根据什么标准制定的,是否达到了防护等级不低于IP55，防爆等级为ExdIIBT4的要求？答:IP防护等级是由两个数字所组成,第1个数字表示灯具离尘、防止外物侵入的等级，第2个数字表示灯具防湿气、防水侵入的密闭程度，数字越大表示其防护等级越高。

IP55 第一个5代表防尘完全防止外物侵入,虽不能完全防止灰尘进入，但侵入的灰尘量并不会影响灯具的正常工作.第二个5代表防止喷射的水侵入防止各自各方向由喷嘴射出的水进入灯具造成损害。

EX防爆通用名词，d代表隔爆，（首先这个地方有几处要注意：d 代表隔爆，de代表主隔爆次增安,ed代表主增安次隔爆，e代表增安,标志不同做法也就不同) IIB 防爆等级（一般IIB,IIC较多，本安ia）T4 温度级别（T1\T2\T3\T4\T5\T6)T4代表135度防爆等级二级就是上面II类的意思二、防爆等级说明ia等级-在正常工作状态下，以及电路中存在一个故障或两个故障时,均不能点燃爆炸性气体混合物。

在ia型电路中,工作电流被限制在100mA以下。

什么是增安型（e型)仪表？答：正常运行条件下不会产生点燃爆炸性混合物的火花或危险温度，并在结构上采取措施(如密封等)，提高其安全程度，以避免在正常和规定的过载条件下出现点燃现象的仪表设备。

1 我国对爆炸性危险场所是如何划分的？答：我国对爆炸性危险场所的划分采用与IEC等效的方法.国家标准GB 50058-92中规定，爆炸性气体危险场所按其危险程度大小，划分为0区、1区、2区三个级别，爆炸性粉尘危险场所划分为0区、11区两个级别，详见表4—1。

2 国际上对爆炸性危险场所是如何划分的？答：国际上各主要工业国家对爆炸性危险场所的划分，基本上可分两种意见。
