下载文档原格式
聚四氟乙烯技术资料一、分子结构聚四氟乙烯的国内俗称或简称：PTFE、F4、四氟、聚四氟、四氟乙烯、铁氟龙、特氟龙等。
聚四氟乙烯（英文缩写为Teflon或PTFE、F4）,因应用广泛被人们称为“塑料王”，中文音译称为“铁氟龙”、“特氟隆”、“特氟龙”、“特富隆”、“泰氟龙”等等。
聚四氟乙烯是由四氟乙烯经聚合而成的高分子化合物，具有优良的化学稳定性、耐腐蚀性(是当今世界上耐腐蚀性能最佳材料之一，除熔融金属钠和液氟外，能耐其它一切化学药品，在王水中煮沸也不起变化，广泛应用于各种需要抗酸碱和有机溶剂的工况)、密封性、高润滑不粘性、电绝缘性和良好的抗老化性、耐温跨度大（能在+250℃至-180℃的温度下长期工作）。
聚四氟乙烯它本身对人没有毒性，但是在生产过程中使用的原料之一全氟辛酸铵(PFOA)被认为可能具有致癌作用。
在氟塑料中，聚四氟乙烯消耗最大，用途最广，它是氟塑料中的一个重要品种。
聚四氟乙烯的化学结构是把聚乙烯中全部氢原子被氟原子取代而成。
它的分子式为 PTFE分子中F原子把C-C键遮盖起来而且C-F键键能高特别稳定，除碱金属与元素氟外它不被任何化学药品侵蚀。
PTFE分子中F原子对称，C-F中两种元素共价相结合，分子中没有游离的电子，整个分子呈中性。
使PTFE具有优良的介电性能，因为PTFE分子结构中没有克键，所以它的结晶度很高。
由于PTFE 分子外有一层惰性的含氟外壳，使它具有突出的不粘性能与低的摩擦系数。
四氟是把乙烯（C2H4）中的四个氢（H）都置换成氟（F），变成四氟乙烯（C2F4），再经聚合作用形成。
由于铁氟龙是由碳原子和氟原子制成，不含氢，所以不会和氧发生反应。
四氟具有耐热、耐低温、耐蚀性、异优的非粘着性及自润性、低磨擦系数等特性。
此外，因为比较不易与其它物质融合，其它物质不易沾在上面，因此，常被用来涂在平底锅表面，制成所不沾锅。
二、聚四氟乙烯综合性能表三、聚四氟乙烯板衬设备相关制作标准及要求三、聚四氟乙烯化学腐蚀性能表四、聚四氟乙烯优点：1、耐高温——使用工作温度达250℃。
在氟塑料中，聚四氟乙烯消耗最大，用途最广，它是氟塑料中的一个重要品种。
聚四氟乙烯的化学结构是把聚乙烯中全部氢原子被氟原子取代而成。
产品名称：聚四氟乙烯英文名：Polytetrafluoroethylene别名：PTFE;铁氟龙;特氟龙;teflon;特氟隆;F4;塑料之王;テフロン(日语)【英文缩写为PTFE，商标名Teflon®，中文译名各地不同：大陆译为特富龙®，香港译为特氟龙®，台湾译为铁氟龙®】分子式： [CF2CF2]n生产方法：聚四氟乙烯由四氟乙烯经自由基聚合而生成。
工业上的聚合反应是在大量水存在下搅拌进行的，用以分散反应热，并便于控制温度。
聚合一般在40～80℃，3～26千克力／厘米2压力下进行，可用无机的过硫酸盐、有机过氧化物为引发剂，也可以用氧化还原引发体系。
每摩尔四氟乙烯聚合时放热。
分散聚合须添加全氟型的表面活性剂，例如全氟辛酸或其盐类。
用途：可制成棒、板、管材、薄膜及各种异型制品，用于航天、化工、电子、机械、医药等领域。
备注：聚四氟乙烯[PTFE,F4]是当今世界上耐腐蚀性能最佳材料之一，因此得"塑料王"之美称。
它能在任何种类化学介质长期使用，它的产生解决了我国化工、石油、制药等领域的许多问题。
聚四氟乙烯密封件、垫圈、垫片. 聚四氟乙烯密封件、垫片、密封垫圈是选用悬浮聚合聚四氟乙烯树脂模塑加工制成。
聚四氟乙烯与其他塑料相比具有耐化学腐蚀与耐温优异的特点，它已被广泛地应用作为密封材料和填充材料。
具有高度的化学稳定性和卓越的耐化学腐蚀能力，如耐强酸、强碱、强氧化剂等，有突出的耐热、耐寒及耐摩性，长期使用温度范围为-200-+250℃，还有优异的电绝缘性，且不受温度与频率的影响。
此外，具有不沾着、不吸水、不燃烧等特点。
悬浮树脂一般采用模压，烧结的办法成型加工，所制得的棒、板或其他型材还可进一步用车刨、钻、铣等机加工方法加工。
聚四氟乙烯的性能与作用PTFE具有许多独特的物理性能，如低摩擦系数、无粘性、无毒、透明度高、抗腐蚀性好等。
由于其低摩擦系数，PTFE常用于制造高性能轴承、密封件和润滑材料。
它的无粘性和高透明度使其在食品加工、医疗器械和电子行业中得到广泛应用。
此外，PTFE还具有很好的耐磨性和强度，能够承受较大的冲击力，因此在制造机械零件、密封圈和耐磨件上也有广泛的应用。
在化学性能方面，PTFE是一种惰性材料，对大多数化学物质都具有很强的抗腐蚀性。
它可以耐受酸、碱、有机溶剂和高温等恶劣环境，因此在化学工业中用于制造化学容器、管道、阀门等设备。
此外，PTFE具有低吸水性，可以在潮湿环境下保持稳定的性能。
PTFE的热稳定性也是其重要的性能之一、它可以在-200℃至260℃的温度范围内保持稳定的性能，同时，在高温下也不易变形或熔化。
因此，PTFE常用于制造高温设备、电线电缆绝缘层和密封材料等。
PTFE在工业和日常生活中有广泛的应用。
首先，在机械制造行业中，PTFE常用于制造轴承、密封圈、活塞环和管道等零部件。
其次，在化学工业中，PTFE被广泛应用于制造化学容器、管道、阀门和泵等设备。
此外，在食品加工和医疗器械行业中，PTFE用于制造烹饪用具、食品容器和手术器械等。
另外，PTFE也常用于电子行业，用于制造电线电缆绝缘层、高频线圈和射频连接器等。
总之，聚四氟乙烯(PTFE)具有独特的物理性能、化学性能和热稳定性，使其在各个工业领域都有广泛的应用。
它在降低摩擦、延长使用寿命、提高工作效率等方面发挥了重要作用，并且在制造高性能、耐腐蚀、高温设备上有着独特的优势。
未来，随着科学技术的进步，PTFE的性能和应用领域将进一步扩大和丰富。

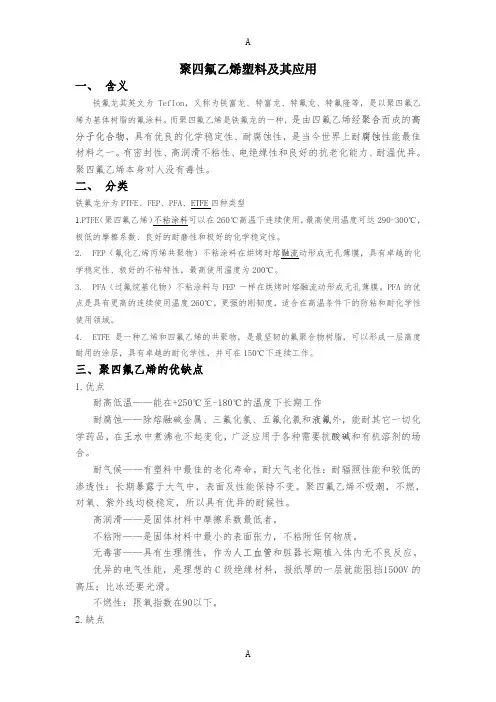

聚四氟乙烯塑料及其应用一、含义铁氟龙其英文为Teflon，又称为铁富龙、特富龙、特氟龙、特氟隆等，是以聚四氟乙烯为基体树脂的氟涂料。
而聚四氟乙烯是铁氟龙的一种，是由四氟乙烯经聚合而成的高分子化合物，具有优良的化学稳定性、耐腐蚀性，是当今世界上耐腐蚀性能最佳材料之一。
有密封性、高润滑不粘性、电绝缘性和良好的抗老化能力、耐温优异。
聚四氟乙烯本身对人没有毒性。
二、分类铁氟龙分为PTFE、FEP、PFA、ETFE四种类型1.PTFE（聚四氟乙烯）不粘涂料可以在260℃高温下连续使用，最高使用温度可达290-300℃，极低的摩擦系数、良好的耐磨性和极好的化学稳定性。
2. FEP（氟化乙烯丙烯共聚物）不粘涂料在烘烤时熔融流动形成无孔薄膜，具有卓越的化学稳定性、极好的不粘特性，最高使用温度为200℃。
3. PFA（过氟烷基化物）不粘涂料与FEP一样在烘烤时熔融流动形成无孔薄膜。
PFA的优点是具有更高的连续使用温度260℃，更强的刚韧度，适合在高温条件下的防粘和耐化学性使用领域。
4. ETFE是一种乙烯和四氟乙烯的共聚物，是最坚韧的氟聚合物树脂，可以形成一层高度耐用的涂层，具有卓越的耐化学性，并可在150℃下连续工作。
三、聚四氟乙烯的优缺点1.优点耐高低温——能在+250℃至-180℃的温度下长期工作耐腐蚀——除熔融碱金属、三氟化氯、五氟化氯和液氟外，能耐其它一切化学药品，在王水中煮沸也不起变化，广泛应用于各种需要抗酸碱和有机溶剂的场合。
耐气候——有塑料中最佳的老化寿命。
耐大气老化性：耐辐照性能和较低的渗透性：长期暴露于大气中，表面及性能保持不变。
聚四氟乙烯不吸潮，不燃，对氧、紫外线均极稳定，所以具有优异的耐候性。
高润滑——是固体材料中摩擦系数最低者。
不粘附——是固体材料中最小的表面张力，不粘附任何物质。
无毒害——具有生理惰性，作为人工血管和脏器长期植入体内无不良反应。
优异的电气性能，是理想的C级绝缘材料，报纸厚的一层就能阻挡1500V的高压；比冰还要光滑。

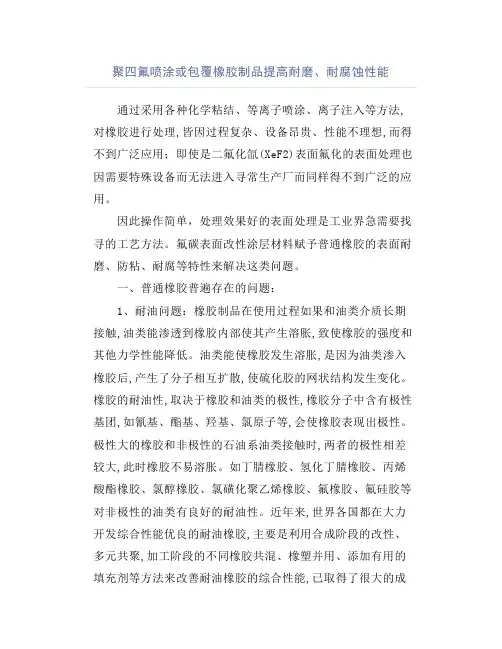

聚四氟喷涂或包覆橡胶制品提高耐磨、耐腐蚀性能通过采用各种化学粘结、等离子喷涂、离子注入等方法,对橡胶进行处理,皆因过程复杂、设备昂贵、性能不理想,而得不到广泛应用；即使是二氟化氙(XeF2)表面氟化的表面处理也因需要特殊设备而无法进入寻常生产厂而同样得不到广泛的应用。
因此操作简单，处理效果好的表面处理是工业界急需要找寻的工艺方法。
氟碳表面改性涂层材料赋予普通橡胶的表面耐磨、防粘、耐腐等特性来解决这类问题。
一、普通橡胶普遍存在的问题：1、耐油问题：橡胶制品在使用过程如果和油类介质长期接触,油类能渗透到橡胶内部使其产生溶胀,致使橡胶的强度和其他力学性能降低。
油类能使橡胶发生溶胀,是因为油类渗入橡胶后,产生了分子相互扩散,使硫化胶的网状结构发生变化。
橡胶的耐油性,取决于橡胶和油类的极性,橡胶分子中含有极性基团,如氰基、酯基、羟基、氯原子等,会使橡胶表现出极性。
极性大的橡胶和非极性的石油系油类接触时,两者的极性相差较大,此时橡胶不易溶胀。
如丁腈橡胶、氢化丁腈橡胶、丙烯酸酯橡胶、氯醇橡胶、氯磺化聚乙烯橡胶、氟橡胶、氟硅胶等对非极性的油类有良好的耐油性。
近年来,世界各国都在大力开发综合性能优良的耐油橡胶,主要是利用合成阶段的改性、多元共聚,加工阶段的不同橡胶共混、橡塑并用、添加有用的填充剂等方法来改善耐油橡胶的综合性能,已取得了很大的成效。
2、耐磨性问题橡胶的主要用途之一是用作活动密封件。
由于旋转轴的转速较高,密封制品要承受很大的摩擦扭矩,尤其是在润滑效果不良的情况下,密封区域的生热较大,会导致胶料发粘或与金属粘合性能提高,使密封件破坏,进而导致密封失效。
降低摩擦区域温度比较有效的方法之一是在橡胶中加入润滑填料,以降低胶料的摩擦因数。
如二硫化钼及石墨加入橡胶生产配方中。
另外，使用聚四氟乙烯（PTFE），聚四氟乙烯具有优良的耐介质和耐大气老化性能,使用范围广,有良好的自润滑性能,摩擦因数很小,将其包覆在橡胶表面可大大减小橡胶制品的表面摩擦因数,提高耐磨性能和耐介质性能。
聚四氟乙烯（PTFE）资料PTFE俗称塑料王，是由四氟乙烯单体聚合而成的聚合物，是一种类似于PE的透明或不透明的蜡状物，其密度为2.2g/cm3，吸水率小于0.01%。
它的化学结构与PE相似，只是聚乙烯中的全部氢原子都被氟原子所取代。
由于C-F键键能高，性能稳定，因而其耐化学腐蚀性极佳。
一、PTFE特性：密度g/cm3 2.14 - 2.2抗拉强度MN/m2 9弯曲弹性率GN/m2 0.6熔点℃ 327（连续使用温度260）比磨损率10-7mm3 / Nm 4000摩擦系数（对钢） 0.1（1cm/s）硬度（洛氏） R25PV临界值 0.05m/s0.05m/s 0.040.5m/s } MN/m2×m/s 0.065m/s 0.09二、应用1、防腐蚀性能的应用PTFE材料以其卓越的耐腐蚀性能，业已成为石油、化工、纺织等行业的主要耐腐蚀材料。
其具体应用包括：输送腐蚀性气体的输送管、排气管、蒸汽管，轧钢机高压油管，飞机液压系统和冷压系统的高中低压管道，精馏塔、热交换器，釜、塔、槽的衬里，阀门等化工设备。
密封件的性能好坏对整个机器设备的效率与性能都有很大的影响。
PTFE材料具有的耐腐蚀、耐老化、低摩擦系数及不粘性、耐温范围广、弹性好的特性使其非常适合应用于制造耐腐蚀要求高，使用温度高于100℃的密封件。
如机器、热交换器、高压容器、大直径容器、阀门、泵的槽形法兰的密封件，玻璃反应锅、平面法兰、大直径法兰的密封件，轴、活塞杆、阀门杆、蜗轮泵、拉杆的密封件等。
2、低摩擦性能在载荷方面的应用由于有的设备的摩擦部分不宜加油润滑，比如在润滑油脂会被溶剂溶解而失效的场合或者造纸、制药、食品、纺织等工业领域的产品需要避免润滑油沾污，这就使填充PTFE材料成为机械设备零件无油润滑（直接承受载荷）的最理想材料。
这是因为该材料的摩擦系数是已知固体材料中最低的。
其具体用途包括用于化工设备、造纸机械、农业机械的轴承，用作活塞环、机床导轨、导向环；在土木建筑工程广泛用作桥梁、隧道、钢结构屋架、大型化工管道、贮槽的支承滑块，以及用作桥梁支座和架桥转体等。
聚四氟乙烯聚四氟乙烯（Polytetrafluoroethene，一般称作―不粘涂层‖或―易洁镬物料‖；是一种使用了氟取代聚乙烯中所有氢原子的人工合成高分子材料。
这种材料具有抗酸抗碱、抗各种有机溶剂的特点，几乎不溶于所有的溶剂。
同时，聚四氟乙烯具有耐高温的特点，它的摩擦系数极低，所以可作润滑作用之余，亦成为了易洁镬和水管内层的理想涂料。
聚四氟乙烯(PTFE)聚四氟乙烯（英文缩写为Teflon或[PTFE,F4]）,被美誉为/俗称―塑料王‖，中文商品名―铁氟龙‖、―特氟隆‖（teflon)、―特氟龙‖、―特富隆‖、―泰氟龙‖等。
它是由四氟乙烯经聚合而成的高分子化合物，具有优良的化学稳定性、耐腐蚀性(是当今世界上耐腐蚀性能最佳材料之一，除熔融金属钠和液氟外，能耐其它一切化学药品，在王水中煮沸也不起变化，广泛应用于各种需要抗酸碱和有机溶剂的)、密封性、高润滑不粘性、电绝缘性和良好的抗老化耐力、耐温优异（能在+250℃至-180℃的温度下长期工作）。
聚四氟乙烯它本身对人没有毒性，但是在生产过程中使用的原料之一全氟辛酸铵(PFOA)被认为可能具有致癌作用。
温度-20～250℃（-4～＋482°F），允许骤冷骤热，或冷热交替操作。
压力-0.1～6.4Mpa（全负压至64kgf/cm2）（Full vacuum to 64kgf/cm2）它的产生解决了我国化工、石油、制药等领域的许多问题。
聚四氟乙烯密封件、垫圈、垫片. 聚四氟乙烯密封件、垫片、密封垫圈是选用悬浮聚合聚四氟乙烯树脂模塑加工制成。
聚四氟乙烯与其他塑料相比具有耐化学腐蚀与的特点，它已被广泛地应用作为密封材料和填充材料。
用作工程塑料，可制成聚四氟乙烯管、棒、带、板、薄膜等。
一般应用于性能要求较高的耐腐蚀的管道、容器、泵、阀以及制雷达、高频通讯器材、无线电器材等。
分散液可用作各种材料的绝缘浸渍液和金属、玻璃、陶器表面的防腐图层等。
各种聚四氟圈、聚四氟垫片、聚四氟盘根等广泛用于各类防腐管道法兰密封。
氟元素因其独特的化学性能应用于生活和工业中的各方面。
如：涂料、牙膏、油墨、塑料、油脂等领域。
目前世界上综合性的氟化学厂家主要有：杜邦、大金、3M、SOLVARY 等。
其中以杜邦和大金的规模最大。
我们所熟知的特富龙和氟利昂分别为这两家公司所发明的。
杜邦公司为全球知名的化学品生产商，该公司以质量与技术领先于同行。
大金公司以大金空调最为出名，最早生产氟利昂用于制冷行业，逐渐发展成一家综合性的氟化学厂家，且在化学领域专注于氟化学。
其规模仅次于杜邦，目前在江苏常熟拥有占地近50万平方米的氟化学工业园。
在工程塑料中作为改性添加剂使用的氟化学品主要为聚四氟乙烯（PTFE）。
聚四氟乙烯在工程塑料领域主要应用于两方面：防滴落剂、耐磨润滑剂。
防滴落剂与耐磨润滑剂的化学成分均为聚四氟乙烯，不同之处在于：防滴落剂的分子量在400万——500万左右，耐磨润滑剂的分子量在30万左右。
大分子量的聚四氟乙烯在受到螺杆的剪切力的作用下纤维化从而形成网状结构，起到防滴落的作用。
小分子量的聚四氟乙烯加入到塑料、橡胶、涂料等材料中能够明显降低材料表面的摩擦系数，提高材料本身的抗磨损性能。
同时能起到内润滑以及脱模的作用。
目前国内有一些生产厂家生产聚四氟乙烯产品，但是由于设备与技术的局限不能很好的控制聚合物的分子量。
从而导致产品分子量分布不集中，既有大分子量的PTFE，又有小分子量的PTFE。
同时能起到一部分防滴落的作用，又具有一些耐磨的作用,但两方面的效果都不突出.与国际大厂家差距较大。
防滴落剂主要使用在需要阻燃剂别达到V0级的塑料材料中，能防止熔化滴落并提高阻燃性能，在减少阻燃剂的用量时同样能达到UL V-0的要求，同时降低成本，增强产品竞争力。
其中以PC、PC/ABS用得最多。
另外在PBT、ABS、HIPS等材料里面亦有广泛的应用。
PA、PP这两种材料为结晶型的聚合物，与聚四氟乙烯的相容性不好，防滴落剂在这两种材料中不太好用，控制不好的话容易出现发胀的现象。

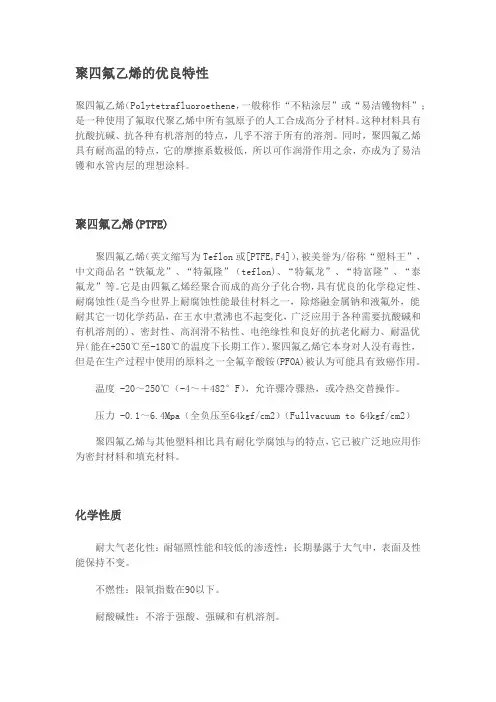

聚四氟乙烯的优良特性聚四氟乙烯（Polytetrafluoroethene，一般称作“不粘涂层”或“易洁镬物料”；是一种使用了氟取代聚乙烯中所有氢原子的人工合成高分子材料。
这种材料具有抗酸抗碱、抗各种有机溶剂的特点，几乎不溶于所有的溶剂。
同时，聚四氟乙烯具有耐高温的特点，它的摩擦系数极低，所以可作润滑作用之余，亦成为了易洁镬和水管内层的理想涂料。
聚四氟乙烯(PTFE)聚四氟乙烯（英文缩写为Teflon或[PTFE,F4]）,被美誉为/俗称“塑料王”，中文商品名“铁氟龙”、“特氟隆”（teflon)、“特氟龙”、“特富隆”、“泰氟龙”等。
它是由四氟乙烯经聚合而成的高分子化合物，具有优良的化学稳定性、耐腐蚀性(是当今世界上耐腐蚀性能最佳材料之一，除熔融金属钠和液氟外，能耐其它一切化学药品，在王水中煮沸也不起变化，广泛应用于各种需要抗酸碱和有机溶剂的)、密封性、高润滑不粘性、电绝缘性和良好的抗老化耐力、耐温优异（能在+250℃至-180℃的温度下长期工作）。
聚四氟乙烯它本身对人没有毒性，但是在生产过程中使用的原料之一全氟辛酸铵(PFOA)被认为可能具有致癌作用。
温度 -20～250℃（-4～＋482°F），允许骤冷骤热，或冷热交替操作。
压力 -0.1～6.4Mpa（全负压至64kgf/cm2）（Fullvacuum to 64kgf/cm2）聚四氟乙烯与其他塑料相比具有耐化学腐蚀与的特点，它已被广泛地应用作为密封材料和填充材料。
化学性质耐大气老化性：耐辐照性能和较低的渗透性：长期暴露于大气中，表面及性能保持不变。
不燃性：限氧指数在90以下。
耐酸碱性：不溶于强酸、强碱和有机溶剂。
抗氧化性：能耐强氧化剂的腐蚀。
酸碱性：呈中性。
物理性质聚四氟乙烯的机械性质较软。
具有非常低的表面能。
聚四氟乙烯(F4,PTFE)具有一系列优良的使用性能:耐高温—长期使用温度200~260度，耐低温—在-100度时仍柔软；耐腐蚀—能耐王水和一切有机溶剂；耐气候—塑料中最佳的老化寿命；高润滑—具有塑料中最小的摩擦系数（0.04）；不粘性—具有固体材料中最小的表面张力而不粘附任何物质；无毒害—具有生理惰性；优异的电气性能，是理想的C级绝缘材料。
密封基础知识聚四氟乙烯以及聚四氟乙烯密封圈Document serial number【NL89WT-NY98YT-NC8CB-NNUUT-NUT108】密封基础知识-----(聚四氟乙烯)以及(聚四氟乙烯密封圈) 聚四氟乙烯聚四氟乙烯是四氟乙烯的聚合物。
英文缩写为PTFE。
聚四氟乙烯的基本结构为. - CF2 - CF2 - CF2 - CF2 - CF2 - CF2 - CF2 - CF2 - CF2 - CF2 -. 聚四氟乙烯广泛应用于各种需要抗酸碱和有机溶剂的,它本身对人没有毒性，但是在生产过程中使用的原料之一全氟辛酸铵(PFOA)被认为可能具有致癌作用。
聚四氟乙烯相对分子质量较大，低的为数十万，高的达一千万以上，一般为数百万（聚合度在104数量级，而聚乙烯仅在103）。
一般结晶度为90～95％，熔融温度为32 7～342℃。
聚四氟乙烯分子中CF2单元按锯齿形状排列，由于氟原子半径较氢稍大，所以相邻的CF2单元不能完全按反式交叉取向，而是形成一个螺旋状的扭曲链，氟原子几乎覆盖了整个高分子链的表面。
这种分子结构解释了聚四氟乙烯的各种性能。
温度低于19℃时，形成13／6螺旋；在19℃发生相变，分子稍微解开，形成15／7螺旋。
虽然在全氟碳化合物中碳-碳键和碳-氟键的断裂需要分别吸收能量和／mol，但聚四氟乙烯解聚生成1mol四氟乙烯仅需能量。
所以在高温裂解时，聚四氟乙烯主要解聚为四氟乙烯。
聚四氟乙烯在260、370和420℃时的失重速率（％）每小时分别为1×10-4、4×10-3和9×10-2。
可见，聚四氟乙烯可在 260℃长期使用。
由于高温裂解时还产生剧毒的副产物氟光气和全氟异丁烯等，所以要特别注意安全防护并防止聚四氟乙烯接触明火。
力学性能它的摩擦系数极小，仅为聚乙烯的1／5，这是全氟碳表面的重要特征。
又由于氟-碳链分子间作用力极低，所以聚四氟乙烯具有不粘性。
聚四氟乙烯(PTFE)以其优异的耐高低温性能和化学稳定性、很好的电绝缘性能、非粘附性、耐候性、阻燃性和良好的自润滑性，已在化工、石油、纺织、电子电气、医疗、机械等领域获得了广泛应用。
氟塑料中聚四氟乙烯（PTFE）的消耗量最大，用途最广，是氟塑料中的一个重要品种。
PTFE具有优异的耐高低温性能和化学稳定性、很好的电绝缘性能、非粘附性、耐候性、阻燃性和良好的自润滑性，有“塑料王”之美称。
该材料最早是为国防和尖端技术需要而开发的，而后逐渐推广到民用，其用途涉及航空航天和民用的许多方面，目前在其应用领域已成为不可或缺的材料。
PTFE的性能特点PTFE是由四氟乙烯单体聚合而成的聚合物，是一种类似于PE的透明或不透明的蜡状物，其密度为2.2g/cm3,吸水率小于0.01%。
它的化学结构与PE相似，只是聚乙烯中的全部氢原子都被氟原子所取代。
由于C-F键键能高，性能稳定，因而其耐化学腐蚀性极佳，能够承受除了熔融的碱金属、氟化介质以及高于300℃的氢氧化钠之外的所有强酸（包括王水），以及强氧化剂、还原剂和各种有机溶剂的作用；PTFE分子中F原子对称，C-F键中两种元素以共价键结合，分子中没有游离的电子，使整个分子呈中性，因此它具有优良的介电性能，而且其电绝缘性不受环境及频率的影响。
它的体积电阻大于1017健?m，介电损耗小，击穿电压高、耐电弧性好，能在250℃的电气环境下长期工作；因PTFE分子结构中没有氢键，结构对称，所以它的结晶度很高（一般结晶度为55%~75%，有时高达94%），使PTFE耐热性能极好，其熔融温度为324℃，分解温度为415℃，最高使用温度为250℃，脆化温度为-190℃，热变形温度（0.46MPa条件下）为120℃。
PTFE的力学性能良好，其拉伸强度为21~28MPa，弯曲强度为11~14MPa，伸长率为250%~300%，对钢的动静摩擦系数均为0.04,比尼龙、聚甲醛、聚酯塑料的摩擦系数都小。
百科名片简介PTFE 中文名称为聚四氟乙烯，英文名：Poly tetra fluoro ethylene ptfePTFE分子结构图PTFE生产方法特氟龙基本类型：·特氟龙PTFE：·特氟龙FEP：·特氟龙PFA：·特氟龙ETFE：经过特氟龙涂装后，具有以下特性：1、不粘性,2、耐热性,3、滑动性，4、抗湿性，5、耐磨损性，6、耐腐蚀性，化学性质绝缘性，耐高低温性，自润滑性，表面不粘性，不燃性，物理性质：PTFE（聚四氟乙烯）的应用：1、聚四氟乙烯(PTFE) 在建筑上应用1、聚四氟乙烯(PTFE)在防腐蚀性能的应用3、聚四氟乙烯（PTFE）在电子电气方面的应用4、聚四氟乙烯（PTFE）在医疗医药方面的应用5、聚四氟乙烯（PTFE）的防粘性能的应用制品常见缺点⑴ PTFE只能采用模压、挤出工艺制作简单的制品，成型较困难，复杂制品必须由后期机床加工，这就限制了产品的生产效率，加工过程中，材料浪费过大。
⑵聚四氟乙烯具有“冷流性”。
即材料制品在长时间连续载荷作用下发生的塑性变形（蠕变），这给它的应用带来一定的限制。
如当PTFE用作密封垫时，为密封严密而把螺栓拧得很紧，以致超过特定的压缩应力时，会使垫圈产生“冷流”（蠕变）而被压扁。
这些缺点可通过加入适当的填料及改进零件结构等方法来克服。
⑶聚四氟乙烯的熔体粘度很高，在高温下也不流动。
它在熔点（327℃）以上，熔体粘度达到1 010 Pa.s，即使加热到分解温度也不流动，这就使它不能采用一般热塑性塑料的成型方法，而要采用类似粉末冶金那样的烧结方法成型。
⑷PTFE具有突出的不粘性，限制了其工业上的应用。
它是极好的防粘材料，这种性能又使它与其他物件的表面粘合极为困难。
⑸PTFE的导热系数低，导热性能较差，这不仅妨碍它用作轴承材料，而且使得制造厚壁制品时不能淬火。
⑹PTFE的线膨胀系数为钢的10~20倍，比多数塑料大，其线膨胀系数随着温度的变化而发生很不规律的变化。
1．聚四氟乙烯聚四氟乙烯是用于密封的氟塑料之一。
聚四氟乙烯以碳原子为骨架，氟原子对称而均匀地分布在它的周围，构成严密的屏障，使它具有非常宝贵的综合物理机械性能(表14—9)。
聚四氟乙烯对强酸、强碱、强氧化剂有很高的抗蚀性，即使温度较高，也不会发生作用，其耐腐蚀性能甚至超过玻璃、瓷、不锈钢以至金、铂，所以，素有“塑料王”之称。
除某些芳烃化合物能使聚四氟乙烯有轻微的溶胀外，对酮类、醇类等有机溶剂均有耐蚀性。
只有熔融态的碱金属及元素氟等在高温下才能对它起作用。
聚四氟乙烯的介电性能优异，绝缘强度及抗电弧性能也很突出，介质损耗角正切值很低，但抗电晕性能不好。
聚四氟乙烯不吸水、不受氧气、紫外线作用、耐候性好，在户外暴露3年，抗拉强度几乎保持不变，仅伸长率有所下降。
聚四氟乙烯薄膜与涂层由于有细孔，故能透过水和气体。
表14-9聚四氟乙烯性能聚四氟乙烯在200℃以上，开始极微量的裂解，即使升温到结晶体熔点327℃，仍裂解很少，每小时失重为万分之二。
但加热至400℃以上热裂解速度逐渐加快，产生有毒气体，因此，聚四氟乙烯烧结温度一般控制在375～380℃。
聚四氟乙烯分子间的德华引力小，容易产生键间滑动，故聚四氟乙烯具有很低的摩擦系数及不粘性，摩擦系数在已知固体材料中是最低的。
聚四氟乙烯的导热系数小，该性能对其成型工艺及应用影响较大。
其不但导热性差，且线膨胀系数较大，加入填充剂可适当降低线膨胀系数。
在负荷下会发生蠕变现象，亦称作“冷流”，加入填充剂可减轻蠕变程度。
聚四氟乙烯可以添加不同的填充剂，选择的填充剂应基本满足下述要求：能耐380℃高温即四氟制品的烧结温度；与接触的介质不发生反应；与四氟树脂有良好的混入性；能改善四氟制品的耐磨性、冷流性、导热性及线膨胀系数等。
常用的填充剂有无碱无蜡玻璃纤维、石墨、碳纤维、MoS2、A1203、CaF2、焦炭粉及各种金属粉。
如填充玻璃纤维或石墨，可提高四氟制品的耐磨、耐冷流性，填充MoS2可提高其润滑性，填充青铜、钼、镍、铝、银、钨、铁等，可改善导热性，填充聚酰亚胺或聚苯酯，可提高耐磨性，填充聚苯硫醚后能提高抗蠕变能力，保证尺寸稳定等。
聚四氟乙烯板材技术参数-概述说明以及解释1.引言1.1 概述聚四氟乙烯板材是一种重要的工程塑料材料，具有很高的化学稳定性和热稳定性。
它由聚合物乙烯基氟共焦聚合而成，其分子结构中氟键的极性强化了固体材料的抗化学侵蚀性和电介质性能。
因此，聚四氟乙烯板材广泛应用于电力、化工、电子、建筑、医疗等领域。
聚四氟乙烯板材具有优异的机械性能，弯曲强度高，耐疲劳性好，可在广泛的温度范围内使用。
它的耐磨性和耐腐蚀性也非常出色，能够抵御多种有害物质的侵蚀，确保其在恶劣环境中的长期稳定性和可靠性。
此外，聚四氟乙烯板材还具有良好的绝缘性能，能够有效地阻止电流的传导。
它的绝缘性能不会受到湿度、温度变化和高频电场的影响，因此被广泛应用于电子设备和电子元件的制造。
在建筑行业中，聚四氟乙烯板材的耐候性和抗老化性能使其成为一种理想的材料。
它能够抵御紫外线和酸雨等自然因素的侵蚀，保持长期的外观和性能稳定。
总之，聚四氟乙烯板材作为一种优质的工程塑料材料，具有多种优异的性能，适用于多个领域的应用。
本文将重点介绍其技术参数，以期更全面地了解和应用这一材料。
1.2 文章结构文章结构部分的内容应该包括对整篇文章的组织和安排进行介绍。
下面是"文章结构"部分的内容：2. 文章结构本文主要围绕聚四氟乙烯板材的技术参数展开讨论。
整篇文章分为以下几个部分：2.1 技术参数1：本部分将详细介绍聚四氟乙烯板材的第一个技术参数。
包括该参数的定义、测量方法、常见数值范围以及对应的应用领域。
同时，将结合实际案例或实验数据，说明该技术参数在实际应用中的重要性和影响因素。
2.2 技术参数2：本部分将详细介绍聚四氟乙烯板材的第二个技术参数。
同样地，将阐述该参数的定义、测量方法、常见数值范围以及应用领域。
通过相关数据和实例，进一步说明该技术参数在聚四氟乙烯板材行业中的作用和影响。
2.3 技术参数3：本部分将深入探讨聚四氟乙烯板材的第三个技术参数。
包括该参数的定义、测量方法、数值范围以及应用领域。
