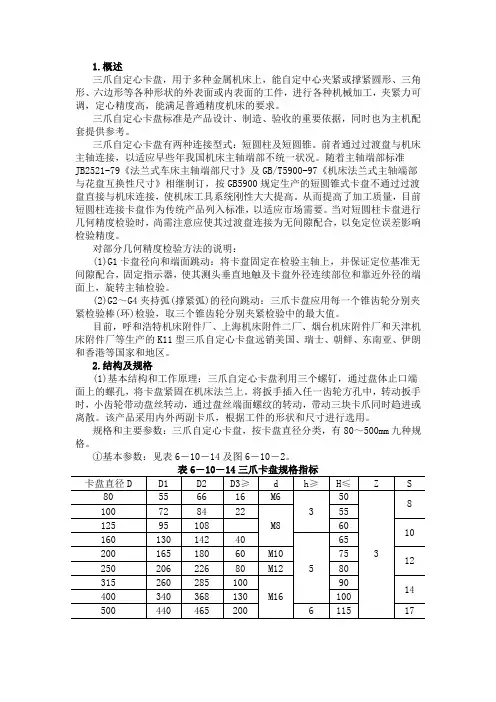

1.概述三爪自定心卡盘，用于多种金属机床上，能自定中心夹紧或撑紧圆形、三角形、六边形等各种形状的外表面或内表面的工件，进行各种机械加工，夹紧力可调，定心精度高，能满足普通精度机床的要求。
三爪自定心卡盘标准是产品设计、制造、验收的重要依据，同时也为主机配套提供参考。
三爪自定心卡盘有两种连接型式：短圆柱及短圆锥。
前者通过过渡盘与机床主轴连接，以适应早些年我国机床主轴端部不统一状况。
随着主轴端部标准JB2521-79《法兰式车床主轴端部尺寸》及GB/T5900-97《机床法兰式主轴端部与花盘互换性尺寸》相继制订，按GB5900规定生产的短圆锥式卡盘不通过过渡盘直接与机床连接，使机床工具系统刚性大大提高。
从而提高了加工质量，目前短圆柱连接卡盘作为传统产品列入标准，以适应市场需要。
当对短圆柱卡盘进行几何精度检验时，尚需注意应使其过渡盘连接为无间隙配合，以免定位误差影响检验精度。
对部分几何精度检验方法的说明：(1)G1卡盘径向和端面跳动：将卡盘固定在检验主轴上，并保证定位基准无间隙配合，固定指示器，使其测头垂直地触及卡盘外径连续部位和靠近外径的端面上，旋转主轴检验。
(2)G2～G4夹持弧(撑紧弧)的径向跳动：三爪卡盘应用每一个锥齿轮分别夹紧检验棒(环)检验，取三个锥齿轮分别夹紧检验中的最大值。
目前，呼和浩特机床附件厂、上海机床附件二厂、烟台机床附件厂和天津机床附件厂等生产的K11型三爪自定心卡盘远销美国、瑞士、朝鲜、东南亚、伊朗和香港等国家和地区。
2.结构及规格(1)基本结构和工作原理：三爪自定心卡盘利用三个螺钉，通过盘体止口端面上的螺孔，将卡盘紧固在机床法兰上。
将扳手插入任一齿轮方孔中，转动扳手时，小齿轮带动盘丝转动，通过盘丝端面螺纹的转动，带动三块卡爪同时趋进或离散。
该产品采用内外两副卡爪，根据工件的形状和尺寸进行选用。
规格和主要参数：三爪自定心卡盘，按卡盘直径分类，有80～500mm 九种规格。
①基本参数：见表6―10―14及图6―10―2。
（专业综合设计1二〇二〇年七月目录第一章零件的工艺性分析 (3)第二章生产类型的确定 (3)第三章毛坯的选择 (3)第四章工艺路线的拟定 (4)4.1定位基准的选择 (4)4.2表面加工方法的选择 (4)4.3加工阶段的划分和工序的合理组合 (5)4.4加工顺序的安排 (6)4.5选择加工设备和工艺装备 (7)第五章加工余量及工序尺寸的计算和确定 (8)第六章切削用量与时间定额的计算 (8)6.1 粗车 (8)6.2 半精车 (11)6.3 精车 (17)6.4钻九孔 (19)6.5 钻三孔 (21)6.6 钻倒角 (23)6.7铣三槽 (23)6.8攻丝 (25)6.9 精车 (26)6.10 磨削 (28)心得体会 (29)参考文献 (30)第一章零件的工艺性分析由零件图可知，其材料为HT300,HT300属于灰铸铁，其特性为强度高，耐磨性好，但白口倾向大，铸造性能差，需进行人工时效处理。
铸造毛坯加工前要安排去应力退火，消除内应力，改善切削性能。
该零件的加工表面有：右端的加工表面：右端面三个宽度18.5mm 高度5mm、宽度11mm 高度10mm、宽度18.8mm 高度9.2cm的三槽，最上部分槽左右端面对称度为0.40mm,位置度公差为0.08。
外侧的加工表面：Φ160端面外圆3个Φ28mm 公差为+0.021-0的孔3个Φ8mm 公差为+0.09-0的孔左端的加工表面：左端面3-M8-7H深15的螺纹孔3-M5-7H深10的螺纹孔3-M6-7H深38攻深10的螺纹孔内侧的加工表面：Φ70-Φ124同心圆端面Φ70-Φ124同心圆表面Φ40内圆面加工顺序为:先加工左右端面，然后加工外圆，接着加工里面的两个圆，以免一开始就降低工件的刚度。
车床加工之后然后再由铣床加工左端面的三槽。
第二章生产类型的确定由于开盘属于小型零件，所以盘体的生产类型是大批量生产。
第三章毛坯的选择毛坯的制造方法主要有：型材、锻造、铸造、焊接和其它毛坯。
毕业设计(论文)课题名称三爪卡盘增力机构夹具设计专业名称机械设计与制造及其自动化所在班级学生学号学生姓名指导教师完成日期： 2006年5月摘要本论文设计一种在三爪卡盘上加装摆动式液压缸和平面螺旋机构的螺旋摆动式液压缸增力机构的结构。
传统的机床如车床、铣床上三爪卡盘的工作一般依靠工人用手工进行夹紧,这不但增加了工人的劳动强度，而且所需夹紧力非常大,还常常有夹不紧的情况，阻碍了生产率的提高。
通过在三爪卡盘加装摆动式液压缸和平面螺旋机构构成螺旋摆动式液压缸增力机构，可实现与原有卡盘体的较好结合,并使外加压力能转换成圆周运动,且其结构简单,工作可靠,能达到较高的增力比，具有良好的经济性和可行性。
关键词三爪卡盘，液压缸，夹具，增力目录前言 (4)第1章. 选题背景 (5)1.1 夹具的特点1.2 研究夹具的目的和意义1.3 夹具的国内外现状和发展趋势1.4 夹具的基本结构和原理第2章. 三爪卡盘螺旋摆动式液压缸增力机构的结构和原理 (10)第3章. 主要参数确定与结构计算 (11)3.1 液压腔的结构设计3.2 转子叶片数的设计3.3 摆动角的设计3.4 定子圆柱活塞杠面积的设计第4章. 凹槽轮廓线的设计 (13)4.1 轮廓面段数的确定4.2 活塞杠升程的确定的设计4.3 参数θ14.4 参数β的设计第5章. 夹具在安装和操作时应注意的事项 (16)5.1 夹具的安装5.2 夹具在操作时应注意的事项第6章. 夹具的经济效益分析 (18)第7章. 单工位夹具与成组夹具的分析 (19)7.1定位基准与定位元件的选择7.2夹紧元件与夹紧力的选择7.3夹具基体的设计夹具基体7.4机壳成组夹具结构第8章. 误差分析 (23)8.1定位误差分析8.2 装备误差分析第9章. 机床夹具公差的综合设计理论与方法 (25)结束语 (32)附录1 参考文献前言随着我国改革开放的不断深入，市场经济体系的不断完善，我国工业逐渐向成熟化发展。
三爪液压卡盘h01ma参数全文共四篇示例，供读者参考第一篇示例：三爪液压卡盘H01Ma是一种常用的机械夹持设备，广泛应用于数控机床、印刷设备、车床等机械加工行业。
三爪液压卡盘H01Ma由三个同心安装的夹爪构成，通过液压系统控制夹紧力，可实现高精度的工件夹持。
本文将详细介绍三爪液压卡盘H01Ma的参数及性能特点。
三爪液压卡盘H01Ma的主要参数如下：1. 夹持力：三爪液压卡盘H01Ma的夹持力是指夹持工件时的最大夹紧力。
在选择三爪液压卡盘H01Ma时，需要根据加工工件的材料和尺寸来确定夹持力的大小，以确保夹持工件的稳定性和安全性。
2. 夹持范围：三爪液压卡盘H01Ma的夹持范围是指可夹持的工件直径范围。
通常情况下，三爪液压卡盘H01Ma的夹持范围为20mm至500mm不等，用户可以根据加工需求选择合适的规格。
3. 最大转速：三爪液压卡盘H01Ma的最大转速是指在正常使用情况下，夹盘能够承受的最大旋转速度。
一般来说，三爪液压卡盘H01Ma的最大转速在3000rpm至6000rpm之间。
1. 高精度：三爪液压卡盘H01Ma采用液压系统控制夹紧力，夹持工件时能够实现高精度的加工，保证加工质量。
2. 多功能：三爪液压卡盘H01Ma可根据加工需求选择不同规格的夹具，实现多种形状和尺寸工件的夹持。
3. 稳定性：三爪液压卡盘H01Ma夹持工件时夹紧力均匀，夹持稳定性高，避免了工件在加工过程中出现位移或变形。
4. 耐磨性：三爪液压卡盘H01Ma采用优质材料制造，具有良好的耐磨性和耐腐蚀性，使用寿命长。
三爪液压卡盘H01Ma是一种性能稳定、操作简便、精度高的机械夹持设备，广泛应用于机械加工领域。
在选择三爪液压卡盘H01Ma时，用户需要根据加工需求和工件特点来确定夹持力、夹持范围等参数，以确保夹持效果和加工质量。
【文章结束】。
第二篇示例：三爪液压卡盘H01MA是一种常用于机械加工领域的夹具设备，它具有高精度、高稳定性和高效能的特点，广泛应用于数控机床、加工中心、车床等设备中。
异形工件三爪自定心卡盘夹具设计摘要：异形工件的加工方法通常有三种，一种是在普通车床上使用四爪卡盘装夹住工件。
另一种方法是直接用车床上的三爪自定心卡盘进行装夹异形工件。
还有一种是采用花盘进行加工。
本文提出直接用车床上的三爪自定心卡盘进行装夹异形工件，在卡盘上装夹外套和满足异形工件的内套，一次装卡到位，不用找正，从而为批量加工异形工件节约大量时间，提高劳动效率三倍以上。
本方法便为以后加工异形工件提供一定的技术支撑。
关键词：三爪卡盘异形工件工件装夹夹具外套芯内套芯1 前言异形工件的加工方法通常有三种，一种是在普通车床上使用四爪卡盘装夹住工件，然后使用百分表对工件进行单件找正，最后再进行加工。
另一种方法是直接用车床上的三爪自定心卡盘进行装夹异形工件，采用在卡爪位置垫垫片的方法进行找正，然后进行加工。
还有一种是采用花盘进行加工，对于形状比较复杂的工件多使用花盘进行装夹加工。
2 几种加工方法比较2.1 四爪卡盘装夹加工异形工件此方法在装夹时必须根据工件的形状调整四爪卡盘上的每个卡爪，把工件固定在卡盘上，用百分表进行找正，根据百分表的测量情况进行调整卡爪，最后装夹牢固，从而达到找正的目的。
但在加工过程中，当一个工件的一道工序加工完成后，加工下一个工件的同一道工序还需要重新装夹，再用百分表进行找正，导致加工效率低下，浪费很多的时间。
2.2 用三爪自定心卡盘进行装夹异形工件直接用三爪自定心卡盘进行装夹异形工件，将工件固定在卡盘上后使用百分表找正，因卡爪是同步运行，所以只能根据百分表测量情况在卡爪位置加垫片的方法进行找正（要单独制作标准垫块）。
这会造成工件的加工精度不高，而且该方法只能加工简单的异形工件。
2.3 花盘进行加工异形工件使用花盘进行加工，一般比较复杂的工件才会使用花盘装夹工件，而工件的装夹找正方式和四爪卡盘基本相同，但由于工件较复杂，装卡较困难，所以找正的时间会比较长，使得采用花盘加工的效率同样很低。
3 改进方法图1 夹具装配图本文中所提出的采用三爪自定心卡盘上装夹复杂异形工件的夹具，此夹具分为三部分（图1所示），这三部分分别固定在三个卡爪上，当这三部分闭合时，异形工件装夹夹具的装夹孔与所加工异形工件的装夹面相匹配。

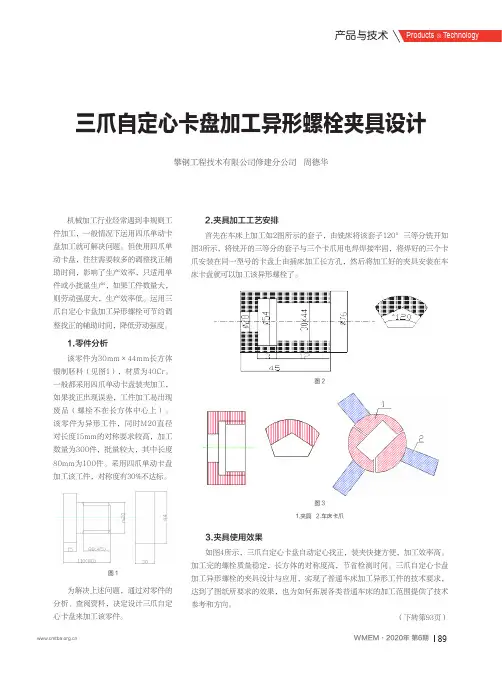

攀钢工程技术有限公司修建分公司 周德华三爪自定心卡盘加工异形螺栓夹具设计机械加工行业经常遇到非规则工件加工，一般情况下运用四爪单动卡盘加工就可解决问题。
