通力通力调试资料(带6菜单)基本设置菜单功能说明备注1-1 基站1－N1-2 控制方式1＝SBC单按钮2＝DC下集选3＝FC全集选4＝PB按钮1-10 开门时间门完全打开到开始关门单位秒(1－60)1-11 重开门时间重开门后门完全打开到开始关门的时间单位0.1秒(1-99)1-12 激活ADO 提前开门0 关 1 开1-13 强迫关门门被阻挡一定时间后门以较大的力缓慢关闭0 关 1 开1-14 强迫关门限制设置门被阻挡后开始关门的时间单位秒(10-60)1-15 新内选快速关门重开门后轿内有新内选时门快速关闭0 关 1 开(0.1-99秒) 1-16 光眼延时门在关闭时光眼被阻挡后再关门时间单位0.1秒(0-99)1-17 光眼正常快速关门光眼被阻挡后,当光眼正常时门快速关闭0 关 1 开1-18 禁止同时开门当有前后门时 1 A门开 2 B门开3同时开1-19 对开门有无对开门0 无 1 有1-20 门铃为盲人选择门铃0 无 1 有1-21 扩展重开门时间0=按钮(有扩展重开门时间) 1=开关有蜂鸣器2=开关无蜂鸣器1-221-30 停梯楼层1-31 停梯开门0关1A开2B开3AB开1-32 停梯时间电梯空闲多长时间启动停梯单位秒(1-99)1-33 停梯方式0=关1=单台停梯2=群组1-34 自动从特定层派梯空闲时电梯离开层0回主楼层NN=指定楼层1-35 自动返回特定楼层1-40 允许反向内选0=关1=开1-41 删除错误内选当两个内选无人进出时删除内选0=关1=开1-42 内选蜂鸣器0=关1=开1-43 忽略新外选电梯有很久没有响应的内选时忽略新的外选1-44 司机模式选择1-45 锁定呼梯类型0=关1=内呼锁定2=外呼锁定1-461-471-50 电梯组群编号并联时电梯编号,主梯为11-511-521-53 外呼重开门次数1=1次2=2次3=REOHK1-54 最低楼层1-55 EMC的组号1-59 消防保留层0-NN1-60 消防楼层1-61 地区法规1-62 消防类型0无消防1frd 2frd门关3fid 门开4frd和fid门关5frd和fid门开( fid消防检测frd 消防运行)1-63 在消防返回层开门1=A 2=B 3=A+B 4=B1-64 紧急返回楼层0-NN 0=下一个可能的楼层1-65 紧急返回楼层门0=关1=A开2=开3=A+B开1-66 防火门0=无FPD 1=有FPD1-67 EPS电源0=外部1-6=内置EPS1-68 最多电梯台数允许紧急返回和服务的电梯台数0-61-70 满裁百分比1-71 轿顶检修限位0=77U/N 1=77U 2=77N 3=不停1-72 锁梯时停止层1-73 锁梯门位置0=关1=A开2=B开3=A+B开1-74 优先外呼服务方式0=无1=PRL LA 2=PRL LO 3=PRL HA 4=PRL HO 5=HELA 6=HELO1-75 轿厢风扇省电0=无1-59分钟1-76 轿厢照明省电0=无1-59分钟1-77 轿厢照明电压监控0=无1=开1-78 照明电流监控1-791-80 主层强制停车0不1=下行2=上行3=上下行1-81 经过楼层时的信号响声提示(轿厢过某层或在某层) 0=关1=开1-82 到站钟类型0关1开2提前闪(LALAB) 3提前闪(LALDN)1-83 超载灯闪烁指示0=关1=开1-84 内选优先PRC LCE COB输入XC16 1=普通PRCK 2=PRCB 3=PRCCS菜单功能说明备注1-851-86 地震1-87 应急电池1-881-891-901-91 DOM CS选项0 11-921-931-941-99 重置厂方设置对菜单2无效2-1 马达型号05=MX05 06=MX06 10=MX102-2 不准驱动2-3 加加速度加加速度,圆化加速度,恒速和减速0=0.6 1=0.8 2=1 3=1.22-4 加速度0=0.4 1=0.5 2=0.652-5 额定速度0=0.5 1=0.63 2=0.8 3=1.0 4=1.22-6 K4马达电压K4设置电压与HZ之间的比率0=0.229…15=0.318 0.006一级2-7 K3高的负载补偿有载启动时的附加电压0=0.096…15=0.143 0.003一级2-8 K2低的负载补偿有载启动时的附加电压0=0.083…15=0.2162-9 K1最小电压马达最小电压0=0.0080…15=0.02102-10 D参数速度误差比例0=0.5 2=1.2 3=2.0 4=2.7 5=3.5 6=4.5 7=5.52-11 启动延时制动器松闸与主继电器激活电梯启动之间的时间隔0=75 1=100 2=150 3=200 4=250菜单功能说明备注3-1 改七段数码字符轿厢和厅外显示,对应设置为多少即为多少(311)3-2 改代码改代码数字和字符的ASCLL码(0-255)3-33-43-53-64-1 电梯运行模式(0-18)0=NOR正常1=INS检修2=SYNC同步3=FIR消防4=EPD应急电源5=ATS司机6=PRLL 8=PAD迫梯10=OSS锁梯11=PRC 15=PRLH*/HEL 16=EAQ 17=FRE18=轿厢照明电压监控4-2 启动次数4-3 开门次数4-4 V3F温度4-10 LECCPU版本4-11 V#F25/16ES SW版本4-12 LCE版本4-20 DTS时间显示驱动时间监控触发值4-21 运行试验外呼必须连接且有效0=全程1=底层起每隔一层2=随机5-1 称重5-2 井道设定学车,读楼层,显示SETUP 1=SETUP开始5-35-4故障代码表代码描述原因解决方法测试0001 驱动时间检查失效在经过软件中设定的时间后轿厢位置信息不变(门区磁开关30壮态未变检查电梯是否以额定速度运行调节磁铁和开关0004 连续三次找楼层失效同步驱动后系统未收到信号(77U/N,61U/N,30)些情况发生在三个顺序驱动上必要时调节磁铁及开关0007 门区开关30或B30粘合门区信息连续无激活壮态调节门区磁铁0008 Lcecpu板上nvram内存失效更换nvram 需要重新调试0010 井道初始化中断,内存未初始化在初始启动时系统未收到61U/N和30 检查磁铁的位置0014 门区检查回路未释放ADO/ACL回路未被释放0015 门区检查回路不工作ADO/ACL回路未供电0021 安全回路断掉安全输入回路1无电安全回路起点无电0022 驱动时井道门触点打开安全回路输入点3无电驱动时井道门打开0023 驱动时轿门触点打开安全回路输入点2无电驱动时轿门触点打开0025 允许启动功能失效电梯停止后主触点开关未打开检查主接触器开关0026 驱动系统失效驱动系统侦测到启动被阻止0042 轿厢照明故障检测轿厢照明失电0043 热电阻过热检测马达过热不能启动停掉电梯0044 关门失效系统企图关门但未收到关门信号检查电梯的运行情况,压力极限开关和终端开关0048 重开门装置时间超过一分钟光眼或开门按钮激活超过一分钟检查门是否被阻止0051 起动失效电梯不能启动0052 上下同步开关被同时激活两个减速开关77U/77N被同时启动\ 检查控制面板上和轿顶接线箱的led0058 无驱动超时信号电梯不能在100秒内被启动0060 V3F-16ES拾取位号丢失从驱动处拾取的位号丢失重新调试驱动0061 强迫关门时间过长不用0071 门区磁铁(30)丢失门区磁铁(30)丢失0072 61U磁铁失效吸合61U磁铁未改变期壮态0073 61N磁铁丢失61N磁铁丢失0074 61N磁铁失效吸合61N磁铁未改变其壮态0075 61U磁铁丢失61U磁铁丢失0076 门区检测回路未被释放ADO/ACL回路未释放0077 开门限位连续有效开门限位阻塞0078 内呼按钮没弹出至少一个内呼阻塞0079 外呼按钮没弹出至少一个外呼阻塞0082 门区检测回路不工作ADO/ACL回路无电0083 位置信号丢失电梯位置信号丢失0084 开门限位不动作开门限位不工作驱动失效代码描述原因解决方法0101 驱动停止驱动器检查到故障而停机检查其它驱动故障0102 RMS电流过大V3f16es检查到马达电流过大0103 制动电阻失效制动电阻损坏检查制动电阻0104 马达过热马达热电阻作用0105 AC电压中间界面电路电压太低检查所有相线连接无误0106 变频器故障0107 LWD失效称重装置给出错误电压值(电压值小于0.6V) 调称重装置0108 马达测速记失效测速记电极接错,轿厢不平衡,称重装置未调好,抱闸不能打开,不正确的驱动参数或超速0109 丢失楼层 驱动丢失位置信号检查磁铁77U/N 和61U/N 的位置 0110散热器阻止驱动驱动模块后的铝质散热片过热调试时驱动失效0111 脉冲开关61N 在61U 下 61U 和61N 互换 检查61U 和61N 的顺序 0112 61U/N 重迭太少 61U/N 重迭太少 检查61U 和61N 的位置 0113 同步开关错误 77S 开关失效 检查77S 的动作情况 0114 层站太近 两楼层门太近 检查磁铁的位置 0115 倍数错误0116顶层站计数错误设定失效或未完成执行设定驱动网络错误 LCECCB 轿顶接线板1101轿顶接线板失效LCECEB 轿厢操作面板加长板前A 后B1201 2201 COP 第一块加长板失效 1202 2202 COP 第二块加长板失效 1203 2203 COP 第三块加长板失效LCECOB 轿厢操作面板 1301 2301 前侧轿厢面板失效LCEFCB 层站控制板1401 2401 前层站控制板失效 1402 2402 第二个层站控制板失效 1403 2403 第三个层站控制板失效 14042404第四个层站控制板失效V3f25调试指南一：概要调试指南仅用于v3f25驱动模块 713990REV2.0该驱动模块在出厂前已经过测试，并预设基本调节1.1安全与健康1.2 工具 数字万用表/测试法码1.3 参考资料am-1.1.30-b tc04807wl-en.tc04807w2-en so-11.65.09-6 as-11.65.01-a as-11.65.08-a 强制规定注释遵守您所在国家的电梯安全法规 如本指南与您所在国家的电梯安全法规冲突时，以后者为准 必须极其小心地操作电气部件和外罩 V3f25的主电路电容和逆变板，安全回路，控制内都有高电压关闭主电源后至少等5分钟才能测量v3f25内部和马达接线箱逆娈板的Led danger 灯亮表示 v3f25内仍有高压存在，即关闭主电源，照明，风扃，插座及其相关线路仍有 220v 电压。

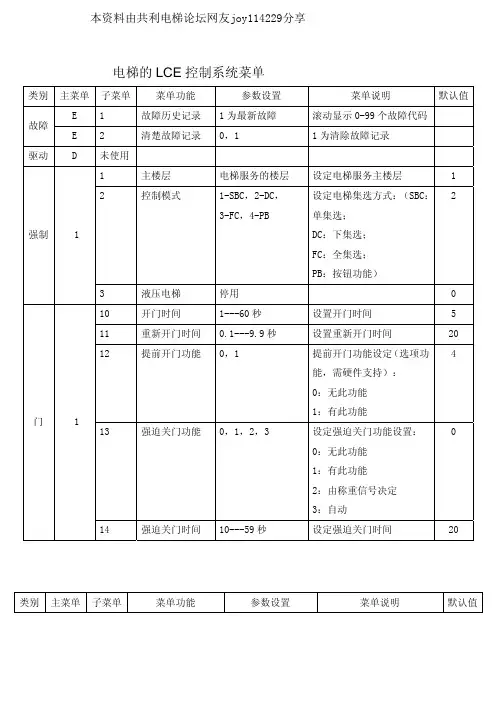

电梯的LCE控制系统菜单类别主菜单子菜单菜单功能参数设置菜单说明默认值E 1 故障历史记录 1为最新故障 滚动显示0-99个故障代码故障E 2 清楚故障记录 0，1 1为清除故障记录驱动 D 未使用1 主楼层 电梯服务的楼层 设定电梯服务主楼层 12 控制模式 1-SBC，2-DC，3-FC，4-PB 设定电梯集选方式：（SBC：单集选；DC：下集选；FC：全集选；PB：按钮功能）2强制 13 液压电梯 停用 010 开门时间 1---60秒 设置开门时间 511 重新开门时间 0.1---9.9秒 设置重新开门时间 2012 提前开门功能 0，1 提前开门功能设定（选项功能，需硬件支持）：0：无此功能1：有此功能413 强迫关门功能 0，1，2，3 设定强迫关门功能设置：0：无此功能1：有此功能2：由称重信号决定3：自动 0门 114 强迫关门时间 10---59秒 设定强迫关门时间 20类别主菜单子菜单菜单功能参数设置菜单说明默认值15 内呼快速关门0.0---9.9秒(0.0 为未使用)轿厢内呼快速关门功能设定016 光幕延时 0.0---9.9秒设定光幕延迟时间2017 光幕快速关门0,1 设定光幕快速关门功能:0：未使用1：使用118 开门状态1，2，3 设定电梯开门方式：1：A门先开2：B门先开3：同时开门319 电梯有A门和B门0，1 0：只有A门1：有A，B门0 20 门铃0，1 电梯门完全打开时，门蜂鸣器发声：0：未使用1：使用21 延伸时间内重开门设置0，1，2 0：按钮1：开关和蜂鸣器音2：开关没有蜂鸣器音22 DOP类型0，1 设定DOP类型：0：使用1：DOP CS23 电梯门机型号1---AMD 124 电梯B门机型号0，1 0：没有B门1：AMD 型25 电梯开门过程时间 0.0-9.9秒全速开门时间20 门 126 电梯关门过程时间 0.0-9.9秒全速关门时间20类别主菜单子菜单菜单功能参数设置菜单说明默认值门 1 29 门刀状态0,1,2,3 0：在厅门触点闭合状态下，当30和61：U/61：/N到达时释放门刀1：在厅门触点闭合状态下，当30，61：U和61：/N到达时释放门刀2：在轿门和厅门触点闭合状态下，当30和61：U/61：/N到达时释放门刀3：在轿门和厅门触点闭合状态下，当30，61：U和61：/N到达时释放门刀30 自动泊梯楼层0到最高楼层031 自动泊梯时厅门状态0，1，2，3 0：不开门1：A门先2：B门先3：A，B门均打开32 自动泊梯时间 1---99秒设定电梯自动泊梯的时间3033 自动泊梯模式0,1,2 0：未设定1：单梯2：群组自动泊梯134 指定楼层自动派梯0或指定楼层电梯自动到指定楼层0：未使用35 自动返回指定楼层0或指定楼层0：返回主楼层036 ARH 未使用（液压梯）类别主菜单子菜单菜单功能参数设置菜单说明默认值40 允许反向内招呼梯0，1 0：不允许1：允许141 内呼自动取消0，1 当电梯自动停靠两个楼层过程中，无任何人进出轿厢，电梯内呼自动取消：0：不允许1：允许42 内呼登记蜂鸣0，1 登记内呼时，有蜂鸣声：0：没有1：有43 外呼旁路功能0，1 电梯在一定条件下，不响应同方向最新外呼，直接驶到下一停靠楼层0：不使用1：使用1呼梯 144 司机服务0，1，2，3 决定于COP的司机服务形式045 锁梯类型0，1，2，3 说明LCE OPT板的锁梯方式：0：没有1：锁内呼2：锁外呼3：锁内、外呼146 下行优先召唤楼层0和指定楼层设定下行优先的3个外呼楼层0：未使用47 上行优先召唤楼层0和指定楼层设定上行优先的3个外呼楼层0：未使用群组 150 电梯群组编号1---8 设置电梯在群组中的编号 1 类别主菜单子菜单菜单功能参数设置菜单说明默认值51 电梯在E-Link系统中的编号33---64 当电梯有E-Link功能时，同一群组中的电梯编号3352 电梯在KONEXION系统中的编号未使用053 重新开门设置1，2 当电梯有内户时，厅外呼梯按钮被按时电梯重新开门次数1：一次；2：几次154 最低楼层电梯楼层设置群组电梯的最低楼层 1 群组 155 E-Link系统中的电梯群组编号0---32 设置电梯在E-Link系统中的电梯群组编号59 消防储备楼层0至返回楼层060 消防返回楼层1至设定楼层设置电梯在消防状态下自动返回的楼层。
