H06-2铁红环氧酯底漆

涂料产品国家检测标准
省涂料产品质量监督检验站
是省质量技术监督局授权的[()省质监认字(082)]具有第三方公正位的、省唯一专门从事涂料质量检验的省级质检机构。

省涂料产品质量监督检验站是中国国家论证认可监督管理委员会指定的3C 产品强制性论证检测机构之一。

设在本院的质量机构按照GB/T15481(idt ISO/IEC 导则25)标准要求，建立了完善的质量保证体系，为社会提供公正数据，其检验结果具法定效力和权威性。

质检机构配备了先进的老化试验和检验的仪器装备，包括原子吸收光谱仪、气相色谱仪、紫外可见分光光度计等具先进水平的分析仪器，拥有经验丰富、技术精湛的专业技术人员，能能为客户提供“公正、快捷、准确”的质量检测服务。

联系人：高艳涛（工程师）
联系：7。

五、储存储存温度-10℃～40℃
储存期限1年
六、施工参数配比单组份
熟化时间打开包装经充分搅拌均匀过滤后即可使用。

使用期无期限
施工方法喷涂、刷涂及辊涂
喷涂喷涂压力：0.3～0.6MPa（约3～6kg／cm2）
施工条件施工温度0℃～40℃，施工表面清洁干燥，环境湿度≤80%，40～60%最佳。

在狭窄空间内施工和干燥期间，应保持良好的通风。

稀释剂环氧酯稀释剂
涂装膜厚干膜25～40μm/道；湿膜40～70μm/道。

涂覆率理论值：0.12kg/m2/40μm
实际值：与表面处理、外界环境、施工方法等多种因素有关。

涂装间隔环境温度（℃） 5 10 20 30
（每道干膜以最小涂装间隔（h） 24 12 6 4 35μm计）最大涂装间隔（h）无无无无
七、涂装配套适用底材：黑色金属
前道配套：乙烯磷化底漆。

后道配套涂料：醇酸漆、氯化橡胶漆、丙烯酸漆等。

八、表面处理表面处理达到Sa2.5级或者St3级，施工前用高压空气吹扫除去灰尘等污物，确认表面清洁干燥。

九、安全措施小心使用本产品，在运输、存放、使用过程中，请注意包装上所有的安全标志。

采取必要的预防和防护措施，防火、防爆及环境保护。

避免吸入溶剂蒸汽，避免油漆接触皮肤和眼睛，严禁吞服本产品，发生意外情况应立即就医。

废弃物的处理应遵循国家和当地政府的安全规定。

十、备注为正确安全使用本公司的产品，请仔细阅读本公司«安全技术说明书»。

十一、声明本产品技术方面的参考标准和说明书仅作为买方参考。

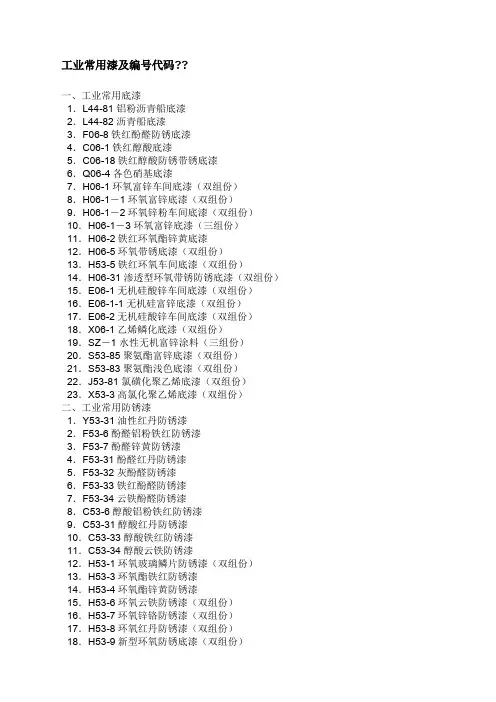

工业常用漆及编号代码??一、工业常用底漆1．L44-81铝粉沥青船底漆2．L44-82沥青船底漆3．F06-8铁红酚醛防锈底漆4．C06-1铁红醇酸底漆5．C06-18铁红醇酸防锈带锈底漆6．Q06-4各色硝基底漆7．H06-1环氧富锌车间底漆（双组份）8．H06-1－1环氧富锌底漆（双组份）9．H06-1－2环氧锌粉车间底漆（双组份）10．H06-1－3环氧富锌底漆（三组份）11．H06-2铁红环氧酯锌黄底漆12．H06-5环氧带锈底漆（双组份）13．H53-5铁红环氧车间底漆（双组份）14．H06-31渗透型环氧带锈防锈底漆（双组份） 15．E06-1无机硅酸锌车间底漆（双组份）16．E06-1-1无机硅富锌底漆（双组份）17．E06-2无机硅酸锌车间底漆（双组份）18．X06-1乙烯鳞化底漆（双组份）19．SZ－1水性无机富锌涂料（三组份）20．S53-85聚氨酯富锌底漆（双组份）21．S53-83聚氨酯浅色底漆（双组份）22．J53-81氯磺化聚乙烯底漆（双组份）23．X53-3高氯化聚乙烯底漆（双组份）二、工业常用防锈漆1．Y53-31油性红丹防锈漆2．F53-6酚醛铝粉铁红防锈漆3．F53-7酚醛锌黄防锈漆4．F53-31酚醛红丹防锈漆5．F53-32灰酚醛防锈漆6．F53-33铁红酚醛防锈漆7．F53-34云铁酚醛防锈漆8．C53-6醇酸铝粉铁红防锈漆9．C53-31醇酸红丹防锈漆10．C53-33醇酸铁红防锈漆11．C53-34醇酸云铁防锈漆12．H53-1环氧玻璃鳞片防锈漆（双组份）13．H53-3环氧酯铁红防锈漆14．H53-4环氧酯锌黄防锈漆15．H53-6环氧云铁防锈漆（双组份）16．H53-7环氧锌铬防锈漆（双组份）17．H53-8环氧红丹防锈漆（双组份）18．H53-9新型环氧防锈底漆（双组份）19．H53-16高性能环氧厚浆型底漆（双组份） 20．H53-30环氧鳞酸锌防锈底漆（双组份） 21．J53-11氯化橡胶铝粉厚浆型防锈漆22．J53-12氯化橡胶铁红厚浆型防锈漆23．J53-13氯化橡胶云铁防锈漆24．J53-14氯化橡胶沥青防锈漆（分装）25．J53-16氯化橡胶玻璃鳞片防锈漆26． J53-81氯磺化聚乙烯防锈漆（双组份） 27． J53-82氯磺化聚乙烯中间漆（双组份） 28． X53-2高氯化聚乙烯铁红防锈漆29． X53-4高氯化聚乙烯云铁防锈漆30． X53-30高氯化聚乙烯防锈漆31． X53-2高氯化聚乙烯中间漆32． S53-81聚氨酯铁红防锈漆（双组份）33． S53-82聚氨酯云铁防锈漆（双组份）三、工业常用面漆1．L01_13沥青清漆2．L01_17煤焦沥青清漆3．L04_1沥青磁漆4．L82_31沥青锅炉漆5．T01-1酯胶清漆6．T03-1 各色酯胶调和漆7．T04-1各色酯胶磁漆8．T03-06各色亚光酯胶调和漆9．T86-31白、黄酯胶马路划线漆10．F01-1酚醛清漆11．F03-1各色酚醛调和漆12．F04-1各色酚醛磁漆13．F04-60各色酚醛半光磁漆14．F14-31红棕酚醛透明漆15．F31-1酚醛绝缘漆16．F17-51黑酚醛烘干皱纹漆17．F50-31各色酚醛耐酸漆18．F84-31 酚醛黑板漆19．F60-31各色酚醛防火漆20．F80-31各色酚醛地板漆21．C01-7醇酸清漆22．C03-1各色醇酸调和漆23．C03-60各色醇酸亚光调和漆24．C04-2各色醇酸磁漆（通用型）25．C04-42各色醇酸磁漆（耐侯型）26．C04-9灰云母氧化铁醇酸磁漆27．C04-45灰铝锌醇酸磁漆28．C17-51各色醇酸烘干皱纹漆29．C04-63各色醇酸半光磁漆30．C04-83各色醇酸无光磁漆31．518快干醇酸清漆32．518各色快干醇酸磁漆33．518单组份自干锤纹漆34．A01-1氨基烘干清漆35．A04-9各色氨基烘干磁漆36．A04-10各色低温快干氨基烘干磁漆37．A04-61各色氨基半光烘干磁漆38．A04-84各色氨基无光烘干磁漆39．A16-51各色氨基烘干锤纹漆40．A14-51各色氨基烘干透明漆41．Q01-1硝基清漆42．Q01-23硝基亚光清漆43．Q04-2各色硝基外用磁漆44．H01-1环氧清漆（双组份）45．H01-7环氧清烘漆46．H04-1各色环氧磁漆（双组份）47．H04-5白环氧磁漆（双组份）48．H52高级环氧磁漆（双组份）49．H52-1环氧玻璃鳞片面漆（双组份）50．H52-2环氧厚浆型面漆（双组份）51．H52-18改性环氧面漆（双组份）52．X52-11高氯化聚乙烯磁漆（户外型）53．X52-12高氯化聚乙烯磁漆（户内型）54．S01-4聚氨酯清漆55．S871各色自干聚氨酯锤纹漆（双组份） 56．S52-40聚氨酯面漆（户外型、双组份） 57．S52-40聚氨酯银粉防腐面漆（三组份） 58．S52-41聚氨酯面漆（户内型、双组份） 59．S52-42聚氨酯防瓷涂料（双组份）60．S52-45聚氨酯云母氧化铁面漆（双组份） 61．S52-60聚氨酯玻璃鳞片面漆（双组份） 62．J52-10氯化橡胶玻璃鳞片面漆63．J52-11氯化橡胶面漆64．J52-12氯化橡胶厚浆型面漆65．J52-61氯磺化聚乙烯面漆（双组份）66．B52-12丙烯酸面漆67．BS52-11丙烯酸聚氨酯面漆（户外钢构） 68．BS52-12丙烯酸聚氨酯面漆（汽车面漆）69. BJ-1 丙烯酸改性橡胶面漆70. BZH701聚胺酯改性防腐面漆71. BZH905聚苯乙烯防腐面漆72. 脂肪族聚胺酯可复涂面漆73. FWC-01-1常温固化型氟碳清漆74. FWC-9氟碳防腐超耐候面漆四、常温防腐涂料1. H52-31红丹（锌黄）环氧防腐漆2. H52-33云铁环氧防腐漆（双组份）3. HL52-5环氧沥青玻璃鳞片涂料（双组份）4. H52-6冬用环氧沥青厚浆型涂料（双组份）5. HL52-8环氧煤沥青厚浆型涂料（双组份）6. H04-10环氧煤沥青漆（大坝漆）7. X52-12各色高氯化聚乙烯防腐漆8. J52-2氯磺化聚乙烯防腐漆9. J52-4氯磺化聚乙烯抗裂涂料（底/面漆、双组份）10. J52-18氯化橡胶防腐涂料11.BZH902高聚化聚酚烯防腐涂料12.高分子玻璃磷片涂料五、耐热、耐高温防腐涂料1．C61-32铝粉醇酸耐热漆（双组份）2．WH61-150耐热防腐涂料（底/面漆，双组份）3．S61-160聚氨酯耐热防腐涂料（底/面漆，双组份/三组份） 4．HS61-160环氧聚氨酯耐热防腐涂料（底/面漆，双组份） 5．WC61-200耐热涂料（分装）6．WE61-250有机硅耐高温防腐涂料（底/面漆，双组份）7．WE61-400有机硅耐高温防腐涂料（底/面漆，双组份）8．WE61-500有机硅耐高温防腐涂料（三组份）9．WE61-550有机硅耐高温防腐涂料（底/面漆，双组份）10．WE61-600有机硅耐高温防腐涂料（底/面漆，三组份） 11．WE61-700有机硅耐高温防腐涂料（底/面漆，三组份） 12．GZH203 无机磷酸盐富锌涂料（双组份）（4000C）六、油罐内外壁专用涂料1．H99-1耐油抗静电防腐涂料（双组份）2．H54-32 成品油罐内壁厚浆型涂料（底/面漆，双组份）3．HL54-34环氧沥青耐油底漆（双组份）4．HL54-35环氧沥青耐油面漆（双组份）5．S54-30聚氨酯耐油面漆（双组份）6．S54-31聚氨酯油罐内壁抗静电涂料（双组份）7．E54-1石油树脂液8．ZB-T隔热涂料9．原油罐内壁抗静电涂料（底/面漆）七、管道内外壁专用涂料1．J52-5氯磺化聚乙烯地下管道涂料（底/面漆，双组份）2．X52-15高氯化聚乙烯管道涂料（底/面漆）3．HL52-3环氧沥青厚浆型涂料（底/面漆，双组份）4．HL52-3-1环氧沥青厚浆型涂料（底/面漆，双组份）5．HL52-4环氧沥青厚浆型涂料（常温/冬用、双组份）6．XL52-28乙烯沥青涂料7．HL52-7环氧沥青管道防腐涂料（底/面漆，双组份）8．HL52-7环氧沥青管道防腐涂料（厚浆型，双组份）八、冷却塔、污水池专用涂料1．SB55湿固化弹性冷却塔防潮涂料（底/面漆，双组份）2．S55聚氨酯冷却塔防潮涂料（底/中/面漆，双组份）3．J55-4氯磺化聚乙烯冷却塔防潮涂料（底/中/面漆，双组份） 4．PN-1氰凝防水涂料5．PN-2氰凝嵌缝防水涂料九、汽车专用涂料1．各色汽车专用面漆（I型）2．各色汽车专用面漆（Ⅱ型）3．各色工程机械专用漆4．各色汽车专用底漆5．原子灰6．填眼灰十、标志专用涂料1．WB83-3高性能特种标志漆2．B86-1丙烯酸道路标志漆3．J86-2氯化橡胶标志漆4．J86-3氯磺化聚乙烯标志漆（双组份）5．S86-4高级聚氨酯标志漆（双组份）6．热熔马路划线漆7．B86-1丙烯酸马路划线漆8．高级长效夜光漆十一、建筑内外墙涂料1．2000专用外墙封闭底漆2．美旺高级外墙工程乳胶漆3．美旺高级外墙墙漆王4．美旺高级外墙弹性乳胶漆5．美旺高级外墙仿石漆（水性）6．SB-1高级丙烯酸外墙涂料（湿热环境、溶剂型）7．SB-2高级丙烯酸外墙涂料（高耐侯、溶剂型）8．SB-4丙烯酸浮雕型外墙涂料9．SB-5丙烯酸彩砂涂料10．美旺内墙高级经济环保乳胶漆11．美旺内墙高级亚光乳胶漆12．美旺内墙高级丝光乳胶漆十二、环保型水性防腐涂料1．水性铁红醇酸底漆2．水性丙烯酸改性醇酸磁漆3．水性铁黑环氧酯防腐漆（底面合一）4．水性铁红环氧酯底漆5．各色水性氨基烘干面漆十三、地坪涂料1．HBS-1厚膜型耐磨地坪涂料（双组份、分装）2．HBS-2厚膜型弹性耐磨地坪涂料（双组份、分装）3．HBS-3无溶剂自流平地坪涂料（双组份、分装）4．HBS-4低温型厚膜地坪涂料（双组份）5．HBS环氧聚氨酯地坪漆（分装）6．ZBH 环氧腻子（双组份、分装）7．ZBH52 环氧地坪封闭底漆（双组份、分装）8．ZBH52-1 环氧地坪中间漆（双组份、分装）9．ZBH-1 厚膜型环氧地坪面漆（双组份、分装）10．ZBH-2薄膜型环氧地坪面漆（双组份、分装）11．ZBH-3 自流平超耐耐磨环氧地坪面漆（双组份、分装）12. ZBH-4 无溶液剂环氧地坪面漆（双组份、分装）十四、防火涂料1．RX60-1钢结构防火涂料2．RX60-2钢结构膨胀型防火涂料（户外）3．RX60-3钢结构膨胀型防火涂料（户内）4．RX60-5预应力混凝土楼板防火涂料5．RX60-6无机防火涂料6．RX60-7有机防火涂料7．RX60-8耐火包8．PZ60-48防火面漆9．PZ60-49超薄型防火涂料注：防火涂料由都江堰防火阻燃实业有限公司生产、本公司代理销售。

1. 基础处理：先用棉菌汽油去除油渍，再用No研磨去除铁锈。

60~70号砂布，用压缩空气体吹净或用刷子清理浮灰。

2. 喷涂第一层底漆：将H06-2铁红环氧酯底漆或C06-1铁红醇酸底漆调稀至粘度为22~26s，将保险杠里外全面均匀喷涂一道，漆膜干后应达到25~30um厚。

3. 干燥：室温自干24h，或120℃干燥环氧底漆lh，100℃干燥醇酸底漆lh。

4. 刮腻子：用灰色醇酸腻子刮平，腻子层厚度为0.5-1毫米。

5. 干燥：室温自干燥24h或100℃干燥l.5h。

6. 水磨：使用编号。

240~280水砂纸将腻子部位打磨光滑，擦拭干净，晾干或低温烘干。

7. 喷涂第一道面漆：将黑色醇酸磁漆稀释至粘度|8-22s，过滤清洗，喷涂均匀。

8. 干燥：室温下自干燥24h或100℃干燥。

9. 水磨：将无油灰的腻子部分磨平。

80~320水砂纸，然后擦掉，晾干或低温烘干。

10. 喷涂第二道面漆：将黑色醇酸磁漆稀释至18~22s的粘度，将前表面和二次表面一起均匀喷涂。

喷涂的漆膜应光滑光亮，无漏涂、起皱、起泡、流淌、油漆堆积和杂质等缺陷。

11. 干燥：自干24小时或80-100℃干燥40-60分钟。

对于金属保险杠的涂装，为了获得饱满、光亮、坚硬、附着力强的漆膜，最好采用氨基烤漆，以提高漆膜质量。

急需装配使用的金属保险杠，可涂硝基搪瓷漆，以缩短工期，提高生产效率。

喷涂面漆时，可连续喷涂2-3次，喷涂后的h即可组装使用。

工业常用漆及编号代码一、工业常用底漆1．L44-81铝粉沥青船底漆2．L44-82沥青船底漆3．F06-8铁红酚醛防锈底漆4．C06-1铁红醇酸底漆5．C06-18铁红醇酸防锈带锈底漆6．Q06-4各色硝基底漆7．H06-1环氧富锌车间底漆（双组份）8．H06-1－1环氧富锌底漆（双组份）9．H06-1－2环氧锌粉车间底漆（双组份）10．H06-1－3环氧富锌底漆（三组份）11．H06-2铁红环氧酯锌黄底漆12．H06-5环氧带锈底漆（双组份）13．H53-5铁红环氧车间底漆（双组份）14．H06-31渗透型环氧带锈防锈底漆（双组份） 15．E06-1无机硅酸锌车间底漆（双组份）16．E06-1-1无机硅富锌底漆（双组份）17．E06-2无机硅酸锌车间底漆（双组份）18．X06-1乙烯鳞化底漆（双组份）19．SZ－1水性无机富锌涂料（三组份）20．S53-85聚氨酯富锌底漆（双组份）21．S53-83聚氨酯浅色底漆（双组份）22．J53-81氯磺化聚乙烯底漆（双组份）23．X53-3高氯化聚乙烯底漆（双组份）二、工业常用防锈漆1．Y53-31油性红丹防锈漆2．F53-6酚醛铝粉铁红防锈漆3．F53-7酚醛锌黄防锈漆4．F53-31酚醛红丹防锈漆5．F53-32灰酚醛防锈漆6．F53-33铁红酚醛防锈漆7．F53-34云铁酚醛防锈漆8．C53-6醇酸铝粉铁红防锈漆9．C53-31醇酸红丹防锈漆10．C53-33醇酸铁红防锈漆11．C53-34醇酸云铁防锈漆12．H53-1环氧玻璃鳞片防锈漆（双组份）13．H53-3环氧酯铁红防锈漆14．H53-4环氧酯锌黄防锈漆15．H53-6环氧云铁防锈漆（双组份）16．H53-7环氧锌铬防锈漆（双组份）17．H53-8环氧红丹防锈漆（双组份）18．H53-9新型环氧防锈底漆（双组份）19．H53-16高性能环氧厚浆型底漆（双组份） 20．H53-30环氧鳞酸锌防锈底漆（双组份） 21．J53-11氯化橡胶铝粉厚浆型防锈漆22．J53-12氯化橡胶铁红厚浆型防锈漆23．J53-13氯化橡胶云铁防锈漆24．J53-14氯化橡胶沥青防锈漆（分装）25．J53-16氯化橡胶玻璃鳞片防锈漆26． J53-81氯磺化聚乙烯防锈漆（双组份） 27． J53-82氯磺化聚乙烯中间漆（双组份） 28． X53-2高氯化聚乙烯铁红防锈漆29． X53-4高氯化聚乙烯云铁防锈漆30． X53-30高氯化聚乙烯防锈漆31． X53-2高氯化聚乙烯中间漆32． S53-81聚氨酯铁红防锈漆（双组份）33． S53-82聚氨酯云铁防锈漆（双组份）三、工业常用面漆1．L01_13沥青清漆2．L01_17煤焦沥青清漆3．L04_1沥青磁漆4．L82_31沥青锅炉漆5．T01-1酯胶清漆6．T03-1 各色酯胶调和漆7．T04-1各色酯胶磁漆8．T03-06各色亚光酯胶调和漆9．T86-31白、黄酯胶马路划线漆10．F01-1酚醛清漆11．F03-1各色酚醛调和漆12．F04-1各色酚醛磁漆13．F04-60各色酚醛半光磁漆14．F14-31红棕酚醛透明漆15．F31-1酚醛绝缘漆16．F17-51黑酚醛烘干皱纹漆17．F50-31各色酚醛耐酸漆18．F84-31 酚醛黑板漆19．F60-31各色酚醛防火漆20．F80-31各色酚醛地板漆21．C01-7醇酸清漆22．C03-1各色醇酸调和漆23．C03-60各色醇酸亚光调和漆24．C04-2各色醇酸磁漆（通用型）25．C04-42各色醇酸磁漆（耐侯型）26．C04-9灰云母氧化铁醇酸磁漆27．C04-45灰铝锌醇酸磁漆28．C17-51各色醇酸烘干皱纹漆29．C04-63各色醇酸半光磁漆30．C04-83各色醇酸无光磁漆31．518快干醇酸清漆32．518各色快干醇酸磁漆33．518单组份自干锤纹漆34．A01-1氨基烘干清漆35．A04-9各色氨基烘干磁漆36．A04-10各色低温快干氨基烘干磁漆37．A04-61各色氨基半光烘干磁漆38．A04-84各色氨基无光烘干磁漆39．A16-51各色氨基烘干锤纹漆40．A14-51各色氨基烘干透明漆41．Q01-1硝基清漆42．Q01-23硝基亚光清漆43．Q04-2各色硝基外用磁漆44．H01-1环氧清漆（双组份）45．H01-7环氧清烘漆46．H04-1各色环氧磁漆（双组份）47．H04-5白环氧磁漆（双组份）48．H52高级环氧磁漆（双组份）49．H52-1环氧玻璃鳞片面漆（双组份）50．H52-2环氧厚浆型面漆（双组份）51．H52-18改性环氧面漆（双组份）52．X52-11高氯化聚乙烯磁漆（户外型）53．X52-12高氯化聚乙烯磁漆（户内型）54．S01-4聚氨酯清漆55．S871各色自干聚氨酯锤纹漆（双组份） 56．S52-40聚氨酯面漆（户外型、双组份） 57．S52-40聚氨酯银粉防腐面漆（三组份） 58．S52-41聚氨酯面漆（户内型、双组份） 59．S52-42聚氨酯防瓷涂料（双组份）60．S52-45聚氨酯云母氧化铁面漆（双组份） 61．S52-60聚氨酯玻璃鳞片面漆（双组份） 62．J52-10氯化橡胶玻璃鳞片面漆63．J52-11氯化橡胶面漆64．J52-12氯化橡胶厚浆型面漆65．J52-61氯磺化聚乙烯面漆（双组份）66．B52-12丙烯酸面漆67．BS52-11丙烯酸聚氨酯面漆（户外钢构） 68．BS52-12丙烯酸聚氨酯面漆（汽车面漆）69. BJ-1 丙烯酸改性橡胶面漆70. BZH701聚胺酯改性防腐面漆71. BZH905聚苯乙烯防腐面漆72. 脂肪族聚胺酯可复涂面漆73. FWC-01-1常温固化型氟碳清漆74. FWC-9氟碳防腐超耐候面漆四、常温防腐涂料1. H52-31红丹（锌黄）环氧防腐漆2. H52-33云铁环氧防腐漆（双组份）3. HL52-5环氧沥青玻璃鳞片涂料（双组份）4. H52-6冬用环氧沥青厚浆型涂料（双组份）5. HL52-8环氧煤沥青厚浆型涂料（双组份）6. H04-10环氧煤沥青漆（大坝漆）7. X52-12各色高氯化聚乙烯防腐漆8. J52-2氯磺化聚乙烯防腐漆9. J52-4氯磺化聚乙烯抗裂涂料（底/面漆、双组份）10. J52-18氯化橡胶防腐涂料11.BZH902高聚化聚酚烯防腐涂料12.高分子玻璃磷片涂料五、耐热、耐高温防腐涂料1．C61-32铝粉醇酸耐热漆（双组份）2．WH61-150耐热防腐涂料（底/面漆，双组份）3．S61-160聚氨酯耐热防腐涂料（底/面漆，双组份/三组份） 4．HS61-160环氧聚氨酯耐热防腐涂料（底/面漆，双组份） 5．WC61-200耐热涂料（分装）6．WE61-250有机硅耐高温防腐涂料（底/面漆，双组份）7．WE61-400有机硅耐高温防腐涂料（底/面漆，双组份）8．WE61-500有机硅耐高温防腐涂料（三组份）9．WE61-550有机硅耐高温防腐涂料（底/面漆，双组份）10．WE61-600有机硅耐高温防腐涂料（底/面漆，三组份） 11．WE61-700有机硅耐高温防腐涂料（底/面漆，三组份） 12．GZH203 无机磷酸盐富锌涂料（双组份）（4000C）六、油罐内外壁专用涂料1．H99-1耐油抗静电防腐涂料（双组份）2．H54-32 成品油罐内壁厚浆型涂料（底/面漆，双组份）3．HL54-34环氧沥青耐油底漆（双组份）4．HL54-35环氧沥青耐油面漆（双组份）5．S54-30聚氨酯耐油面漆（双组份）6．S54-31聚氨酯油罐内壁抗静电涂料（双组份）7．E54-1石油树脂液8．ZB-T隔热涂料9．原油罐内壁抗静电涂料（底/面漆）七、管道内外壁专用涂料1．J52-5氯磺化聚乙烯地下管道涂料（底/面漆，双组份）2．X52-15高氯化聚乙烯管道涂料（底/面漆）3．HL52-3环氧沥青厚浆型涂料（底/面漆，双组份）4．HL52-3-1环氧沥青厚浆型涂料（底/面漆，双组份）5．HL52-4环氧沥青厚浆型涂料（常温/冬用、双组份）6．XL52-28乙烯沥青涂料7．HL52-7环氧沥青管道防腐涂料（底/面漆，双组份）8．HL52-7环氧沥青管道防腐涂料（厚浆型，双组份）八、冷却塔、污水池专用涂料1．SB55湿固化弹性冷却塔防潮涂料（底/面漆，双组份）2．S55聚氨酯冷却塔防潮涂料（底/中/面漆，双组份）3．J55-4氯磺化聚乙烯冷却塔防潮涂料（底/中/面漆，双组份） 4．PN-1氰凝防水涂料5．PN-2氰凝嵌缝防水涂料九、汽车专用涂料1．各色汽车专用面漆（I型）2．各色汽车专用面漆（Ⅱ型）3．各色工程机械专用漆4．各色汽车专用底漆5．原子灰6．填眼灰十、标志专用涂料1．WB83-3高性能特种标志漆2．B86-1丙烯酸道路标志漆3．J86-2氯化橡胶标志漆4．J86-3氯磺化聚乙烯标志漆（双组份）5．S86-4高级聚氨酯标志漆（双组份）6．热熔马路划线漆7．B86-1丙烯酸马路划线漆8．高级长效夜光漆十一、建筑内外墙涂料1．2000专用外墙封闭底漆2．美旺高级外墙工程乳胶漆3．美旺高级外墙墙漆王4．美旺高级外墙弹性乳胶漆5．美旺高级外墙仿石漆（水性）6．SB-1高级丙烯酸外墙涂料（湿热环境、溶剂型）7．SB-2高级丙烯酸外墙涂料（高耐侯、溶剂型）8．SB-4丙烯酸浮雕型外墙涂料9．SB-5丙烯酸彩砂涂料10．美旺内墙高级经济环保乳胶漆11．美旺内墙高级亚光乳胶漆12．美旺内墙高级丝光乳胶漆十二、环保型水性防腐涂料1．水性铁红醇酸底漆2．水性丙烯酸改性醇酸磁漆3．水性铁黑环氧酯防腐漆（底面合一）4．水性铁红环氧酯底漆5．各色水性氨基烘干面漆十三、地坪涂料1．HBS-1厚膜型耐磨地坪涂料（双组份、分装）2．HBS-2厚膜型弹性耐磨地坪涂料（双组份、分装）3．HBS-3无溶剂自流平地坪涂料（双组份、分装）4．HBS-4低温型厚膜地坪涂料（双组份）5．HBS环氧聚氨酯地坪漆（分装）6．ZBH 环氧腻子（双组份、分装）7．ZBH52 环氧地坪封闭底漆（双组份、分装）8．ZBH52-1 环氧地坪中间漆（双组份、分装）9．ZBH-1 厚膜型环氧地坪面漆（双组份、分装）10．ZBH-2薄膜型环氧地坪面漆（双组份、分装）11．ZBH-3 自流平超耐耐磨环氧地坪面漆（双组份、分装）12. ZBH-4 无溶液剂环氧地坪面漆（双组份、分装）十四、防火涂料1．RX60-1钢结构防火涂料2．RX60-2钢结构膨胀型防火涂料（户外）3．RX60-3钢结构膨胀型防火涂料（户内）4．RX60-5预应力混凝土楼板防火涂料5．RX60-6无机防火涂料6．RX60-7有机防火涂料7．RX60-8耐火包8．PZ60-48防火面漆9．PZ60-49超薄型防火涂料注：防火涂料由都江堰防火阻燃实业有限公司生产、本公司代理销售。

工业常用漆及编号代码及WH61工业常用漆及编号代码一、工业常用底漆1．L44-81铝粉沥青船底漆2．L44-82沥青船底漆3．F06-8铁红酚醛防锈底漆4．C06-1铁红醇酸底漆5．C06-18铁红醇酸防锈带锈底漆6．Q06-4各色硝基底漆7．H06-1环氧富锌车间底漆（双组份）8．H06-1－1环氧富锌底漆（双组份）9．H06-1－2环氧锌粉车间底漆（双组份）10．H06-1－3环氧富锌底漆（三组份）11．H06-2铁红环氧酯锌黄底漆12．H06-5环氧带锈底漆（双组份）13．H53-5铁红环氧车间底漆（双组份）14．H06-31渗透型环氧带锈防锈底漆（双组份） 15．E06-1无机硅酸锌车间底漆（双组份）16．E06-1-1无机硅富锌底漆（双组份）17．E06-2无机硅酸锌车间底漆（双组份）18．X06-1乙烯鳞化底漆（双组份）19．SZ－1水性无机富锌涂料（三组份）20．S53-85聚氨酯富锌底漆（双组份）21．S53-83聚氨酯浅色底漆（双组份）22．J53-81氯磺化聚乙烯底漆（双组份）23．X53-3高氯化聚乙烯底漆（双组份）二、工业常用防锈漆1．Y53-31油性红丹防锈漆2．F53-6酚醛铝粉铁红防锈漆3．F53-7酚醛锌黄防锈漆4．F53-31酚醛红丹防锈漆5．F53-32灰酚醛防锈漆6．F53-33铁红酚醛防锈漆7．F53-34云铁酚醛防锈漆8．C53-6醇酸铝粉铁红防锈漆9．C53-31醇酸红丹防锈漆10．C53-33醇酸铁红防锈漆11．C53-34醇酸云铁防锈漆12．H53-1环氧玻璃鳞片防锈漆（双组份）13．H53-3环氧酯铁红防锈漆14．H53-4环氧酯锌黄防锈漆15．H53-6环氧云铁防锈漆（双组份）16．H53-7环氧锌铬防锈漆（双组份）17．H53-8环氧红丹防锈漆（双组份）18．H53-9新型环氧防锈底漆（双组份）19．H53-16高性能环氧厚浆型底漆（双组份） 20．H53-30环氧鳞酸锌防锈底漆（双组份） 21．J53-11氯化橡胶铝粉厚浆型防锈漆22．J53-12氯化橡胶铁红厚浆型防锈漆23．J53-13氯化橡胶云铁防锈漆24．J53-14氯化橡胶沥青防锈漆（分装）25．J53-16氯化橡胶玻璃鳞片防锈漆26． J53-81氯磺化聚乙烯防锈漆（双组份） 27． J53-82氯磺化聚乙烯中间漆（双组份） 28． X53-2高氯化聚乙烯铁红防锈漆29． X53-4高氯化聚乙烯云铁防锈漆30． X53-30高氯化聚乙烯防锈漆31． X53-2高氯化聚乙烯中间漆32． S53-81聚氨酯铁红防锈漆（双组份）33． S53-82聚氨酯云铁防锈漆（双组份）三、工业常用面漆1．L01_13沥青清漆2．L01_17煤焦沥青清漆3．L04_1沥青磁漆4．L82_31沥青锅炉漆5．T01-1酯胶清漆6．T03-1 各色酯胶调和漆7．T04-1各色酯胶磁漆8．T03-06各色亚光酯胶调和漆9．T86-31白、黄酯胶马路划线漆10．F01-1酚醛清漆11．F03-1各色酚醛调和漆12．F04-1各色酚醛磁漆13．F04-60各色酚醛半光磁漆14．F14-31红棕酚醛透明漆15．F31-1酚醛绝缘漆16．F17-51黑酚醛烘干皱纹漆17．F50-31各色酚醛耐酸漆18．F84-31 酚醛黑板漆19．F60-31各色酚醛防火漆20．F80-31各色酚醛地板漆21．C01-7醇酸清漆22．C03-1各色醇酸调和漆23．C03-60各色醇酸亚光调和漆24．C04-2各色醇酸磁漆（通用型）25．C04-42各色醇酸磁漆（耐侯型）26．C04-9灰云母氧化铁醇酸磁漆27．C04-45灰铝锌醇酸磁漆28．C17-51各色醇酸烘干皱纹漆29．C04-63各色醇酸半光磁漆30．C04-83各色醇酸无光磁漆31．518快干醇酸清漆32．518各色快干醇酸磁漆33．518单组份自干锤纹漆34．A01-1氨基烘干清漆35．A04-9各色氨基烘干磁漆36．A04-10各色低温快干氨基烘干磁漆37．A04-61各色氨基半光烘干磁漆38．A04-84各色氨基无光烘干磁漆39．A16-51各色氨基烘干锤纹漆40．A14-51各色氨基烘干透明漆41．Q01-1硝基清漆42．Q01-23硝基亚光清漆43．Q04-2各色硝基外用磁漆44．H01-1环氧清漆（双组份）45．H01-7环氧清烘漆46．H04-1各色环氧磁漆（双组份）47．H04-5白环氧磁漆（双组份）48．H52高级环氧磁漆（双组份）49．H52-1环氧玻璃鳞片面漆（双组份）50．H52-2环氧厚浆型面漆（双组份）51．H52-18改性环氧面漆（双组份）52．X52-11高氯化聚乙烯磁漆（户外型）53．X52-12高氯化聚乙烯磁漆（户内型）54．S01-4聚氨酯清漆55．S871各色自干聚氨酯锤纹漆（双组份） 56．S52-40聚氨酯面漆（户外型、双组份） 57．S52-40聚氨酯银粉防腐面漆（三组份） 58．S52-41聚氨酯面漆（户内型、双组份） 59．S52-42聚氨酯防瓷涂料（双组份）60．S52-45聚氨酯云母氧化铁面漆（双组份） 61．S52-60聚氨酯玻璃鳞片面漆（双组份） 62．J52-10氯化橡胶玻璃鳞片面漆63．J52-11氯化橡胶面漆64．J52-12氯化橡胶厚浆型面漆65．J52-61氯磺化聚乙烯面漆（双组份）66．B52-12丙烯酸面漆67．BS52-11丙烯酸聚氨酯面漆（户外钢构） 68．BS52-12丙烯酸聚氨酯面漆（汽车面漆）69. BJ-1 丙烯酸改性橡胶面漆70. BZH701聚胺酯改性防腐面漆71. BZH905聚苯乙烯防腐面漆72. 脂肪族聚胺酯可复涂面漆73. FWC-01-1常温固化型氟碳清漆74. FWC-9氟碳防腐超耐候面漆四、常温防腐涂料1. H52-31红丹（锌黄）环氧防腐漆2. H52-33云铁环氧防腐漆（双组份）3. HL52-5环氧沥青玻璃鳞片涂料（双组份）4. H52-6冬用环氧沥青厚浆型涂料（双组份）5. HL52-8环氧煤沥青厚浆型涂料（双组份）6. H04-10环氧煤沥青漆（大坝漆）7. X52-12各色高氯化聚乙烯防腐漆8. J52-2氯磺化聚乙烯防腐漆9. J52-4氯磺化聚乙烯抗裂涂料（底/面漆、双组份）10. J52-18氯化橡胶防腐涂料11.BZH902高聚化聚酚烯防腐涂料12.高分子玻璃磷片涂料五、耐热、耐高温防腐涂料1．C61-32铝粉醇酸耐热漆（双组份）2．WH61-150耐热防腐涂料（底/面漆，双组份）3．S61-160聚氨酯耐热防腐涂料（底/面漆，双组份/三组份） 4．HS61-160环氧聚氨酯耐热防腐涂料（底/面漆，双组份） 5．WC61-200耐热涂料（分装）6．WE61-250有机硅耐高温防腐涂料（底/面漆，双组份）7．WE61-400有机硅耐高温防腐涂料（底/面漆，双组份）8．WE61-500有机硅耐高温防腐涂料（三组份）9．WE61-550有机硅耐高温防腐涂料（底/面漆，双组份）10．WE61-600有机硅耐高温防腐涂料（底/面漆，三组份） 11．WE61-700有机硅耐高温防腐涂料（底/面漆，三组份） 12．GZH203 无机磷酸盐富锌涂料（双组份）（4000C）六、油罐内外壁专用涂料1．H99-1耐油抗静电防腐涂料（双组份）2．H54-32 成品油罐内壁厚浆型涂料（底/面漆，双组份）3．HL54-34环氧沥青耐油底漆（双组份）4．HL54-35环氧沥青耐油面漆（双组份）5．S54-30聚氨酯耐油面漆（双组份）6．S54-31聚氨酯油罐内壁抗静电涂料（双组份）7．E54-1石油树脂液8．ZB-T隔热涂料9．原油罐内壁抗静电涂料（底/面漆）七、管道内外壁专用涂料1．J52-5氯磺化聚乙烯地下管道涂料（底/面漆，双组份）2．X52-15高氯化聚乙烯管道涂料（底/面漆）3．HL52-3环氧沥青厚浆型涂料（底/面漆，双组份）4．HL52-3-1环氧沥青厚浆型涂料（底/面漆，双组份）5．HL52-4环氧沥青厚浆型涂料（常温/冬用、双组份）6．XL52-28乙烯沥青涂料7．HL52-7环氧沥青管道防腐涂料（底/面漆，双组份）8．HL52-7环氧沥青管道防腐涂料（厚浆型，双组份）八、冷却塔、污水池专用涂料1．SB55湿固化弹性冷却塔防潮涂料（底/面漆，双组份）2．S55聚氨酯冷却塔防潮涂料（底/中/面漆，双组份）3．J55-4氯磺化聚乙烯冷却塔防潮涂料（底/中/面漆，双组份） 4．PN-1氰凝防水涂料5．PN-2氰凝嵌缝防水涂料九、汽车专用涂料1．各色汽车专用面漆（I型）2．各色汽车专用面漆（Ⅱ型）3．各色工程机械专用漆4．各色汽车专用底漆5．原子灰6．填眼灰十、标志专用涂料1．WB83-3高性能特种标志漆2．B86-1丙烯酸道路标志漆3．J86-2氯化橡胶标志漆4．J86-3氯磺化聚乙烯标志漆（双组份）5．S86-4高级聚氨酯标志漆（双组份）6．热熔马路划线漆7．B86-1丙烯酸马路划线漆8．高级长效夜光漆十一、建筑内外墙涂料1．2000专用外墙封闭底漆2．美旺高级外墙工程乳胶漆3．美旺高级外墙墙漆王4．美旺高级外墙弹性乳胶漆5．美旺高级外墙仿石漆（水性）6．SB-1高级丙烯酸外墙涂料（湿热环境、溶剂型）7．SB-2高级丙烯酸外墙涂料（高耐侯、溶剂型）8．SB-4丙烯酸浮雕型外墙涂料9．SB-5丙烯酸彩砂涂料10．美旺内墙高级经济环保乳胶漆11．美旺内墙高级亚光乳胶漆12．美旺内墙高级丝光乳胶漆十二、环保型水性防腐涂料1．水性铁红醇酸底漆2．水性丙烯酸改性醇酸磁漆3．水性铁黑环氧酯防腐漆（底面合一）4．水性铁红环氧酯底漆5．各色水性氨基烘干面漆十三、地坪涂料1．HBS-1厚膜型耐磨地坪涂料（双组份、分装）2．HBS-2厚膜型弹性耐磨地坪涂料（双组份、分装）3．HBS-3无溶剂自流平地坪涂料（双组份、分装）4．HBS-4低温型厚膜地坪涂料（双组份）5．HBS环氧聚氨酯地坪漆（分装）6．ZBH 环氧腻子（双组份、分装）7．ZBH52 环氧地坪封闭底漆（双组份、分装）8．ZBH52-1 环氧地坪中间漆（双组份、分装）9．ZBH-1 厚膜型环氧地坪面漆（双组份、分装）10．ZBH-2薄膜型环氧地坪面漆（双组份、分装）11．ZBH-3 自流平超耐耐磨环氧地坪面漆（双组份、分装）12. ZBH-4 无溶液剂环氧地坪面漆（双组份、分装）十四、防火涂料1．RX60-1钢结构防火涂料2．RX60-2钢结构膨胀型防火涂料（户外）3．RX60-3钢结构膨胀型防火涂料（户内）4．RX60-5预应力混凝土楼板防火涂料5．RX60-6无机防火涂料6．RX60-7有机防火涂料7．RX60-8耐火包8．PZ60-48防火面漆9．PZ60-49超薄型防火涂料注：防火涂料由都江堰防火阻燃实业有限公司生产、本公司代理销售。

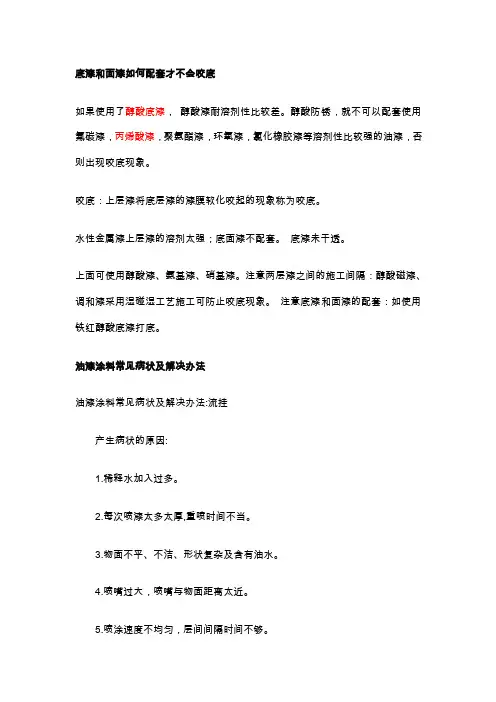

底漆和面漆如何配套才不会咬底如果使用了醇酸底漆，醇酸漆耐溶剂性比较差。

醇酸防锈，就不可以配套使用氟碳漆，丙烯酸漆，聚氨酯漆，环氧漆，氯化橡胶漆等溶剂性比较强的油漆，否则出现咬底现象。

咬底：上层漆将底层漆的漆膜软化咬起的现象称为咬底。

水性金属漆上层漆的溶剂太强；底面漆不配套。

底漆未干透。

上面可使用醇酸漆、氨基漆、硝基漆。

注意两层漆之间的施工间隔：醇酸磁漆、调和漆采用湿碰湿工艺施工可防止咬底现象。

注意底漆和面漆的配套：如使用铁红醇酸底漆打底。

油漆涂料常见病状及解决办法油漆涂料常见病状及解决办法:流挂产生病状的原因:1.稀释水加入过多。

2.每次喷漆太多太厚,重喷时间不当。

3.物面不平、不洁、形状复杂及含有油水。

4.喷嘴过大，喷嘴与物面距离太近。

5.喷涂速度不均匀，层间间隔时间不够。

解决病状的方法1.按比例加稀释剂。

2.应分两次喷涂，每次间隔十分钟为宜，每道涂刷不宜过厚。

3.处理好喷涂表面，不得有水和油。

4.正确选用喷枪口径，喷枪应和物体保持20cm-25cm距离为宜。

5.调节好喷涂刷涂粘度，掌握好刷涂和喷涂的速度。

油漆涂料常见病状及解决办法桔皮产生病状的原因:1.油漆太浓，稀释剂太多，喷涂压力过大及距离太近。

2.施工场所温度过高或过低。

3.底材不平或稀释剂挥发过快。

4.一次涂装太厚。

解决病状的方法:1.按比例比加稀释剂，配比固化剂，调节喷枪压力与距离。

2.调节施工场地的温度。

3.底材尽量处理平整。

4.每次涂装不宜过厚。

油漆涂料常见病状及解决办法:针孔产生病状的原因:1.稀释水加入过多。

2.每次喷漆太多太厚,重喷时间不当。

3.物面不平、不洁、形状复杂及含有油水。

4.喷嘴过大，喷嘴与物面距离太近。

5.喷涂速度不均匀，层间间隔时间不够。

解决病状的方法1.按比例加稀释剂。

2.应分两次喷涂，每次间隔单十分钟为宜，每道涂刷不宜过厚。

3.处理好喷涂表面，不得有水和油。

4.正确选用喷枪口径，喷枪应和物体保持20cm-25cm距离为宜。

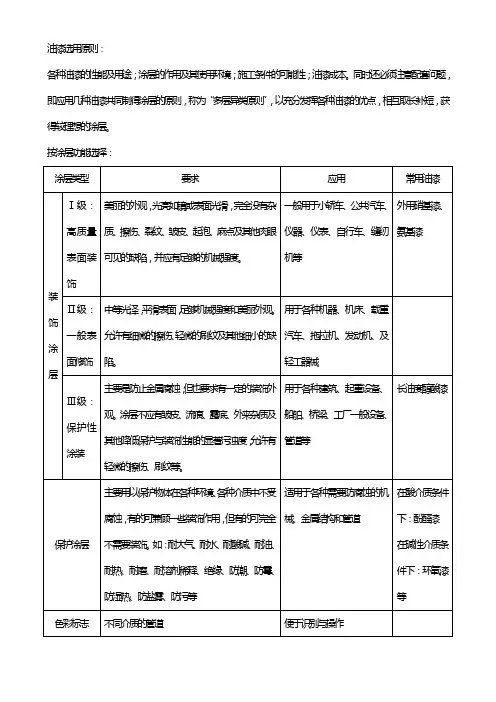

油漆选用原则：
各种油漆的性能及用途；涂层的作用及其使用环境；施工条件的可能性；油漆成本。

同时还必须注意配套问题，即应用几种油漆共同制得涂层的原则，称为“多层异类原则”，以充分发挥各种油漆的优点，相互取长补短，获得较理想的涂层。

按涂层功能选择：
适用于金属、非金属制品表面涂料涂覆的标记：
（1）表示方法：
●●●
1、涂覆符号用“涂”字汉语拼音第一个字母“T”表示。

2、涂料颜色（或代号）、型号（或名称），一般指面涂层涂料。

3、涂料颜色按GB/T3181-1995《漆膜颜色标准样本》的规定。

4、涂料型号按GB/T2705-1992《涂料产品分类、命名和型号》的规定。

5、外观等级分为四级，用罗马数字Ⅰ、Ⅱ、Ⅲ、Ⅳ分别表示。

使用环境条件分为一般、恶劣、海洋、特殊等四种，用汉语拼音Y、E、H、T分别表示。

6、如果被涂刷制品内、外面涂层的涂覆要求不同时，则不同部分用横线“－”区分，线上为外表面涂层的涂覆要求，线下为内表面涂覆要求。

7、施涂前处理若必须表示时，以斜线“/”将前处理表示方法与涂料涂覆标记隔开。

斜线左面为前处理表示方法，右面为涂料涂覆标记。

8、符合涂层的层次一般不应在涂覆标记中反映。

必要时，允许将需要表示的层次按施涂顺序。

层次间用斜线“/”隔开。

9、若对涂料涂覆有特殊要求，用上述方法不能清楚地表达时，允许用文字说明。

按产品使用环境
备注：
1、D类中可用面漆作为底漆。

2、E类中的底漆厚度包括中间漆厚底。

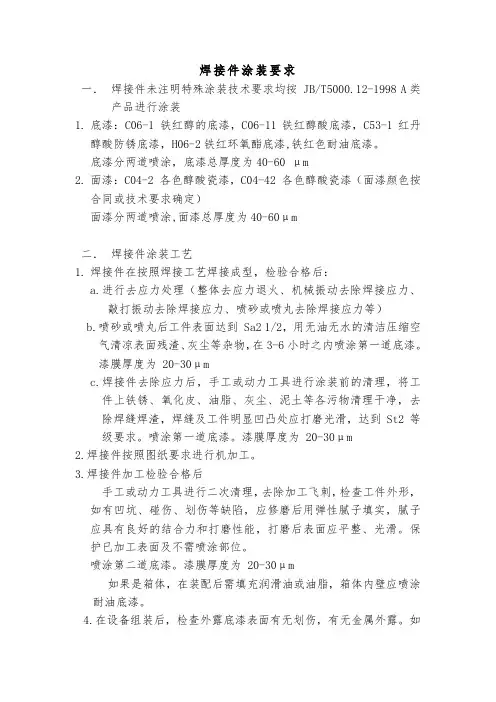

焊接件涂装要求一．焊接件未注明特殊涂装技术要求均按 JB/T5000.12-1998 A类产品进行涂装1.底漆：C06-1 铁红醇的底漆，C06-11铁红醇酸底漆，C53-1红丹醇酸防锈底漆，H06-2铁红环氧酯底漆,铁红色耐油底漆。

底漆分两道喷涂，底漆总厚度为40-60 μm2.面漆：C04-2 各色醇酸瓷漆，C04-42 各色醇酸瓷漆（面漆颜色按合同或技术要求确定）面漆分两道喷涂,面漆总厚度为40-60μm二．焊接件涂装工艺1.焊接件在按照焊接工艺焊接成型，检验合格后：a.进行去应力处理（整体去应力退火、机械振动去除焊接应力、敲打振动去除焊接应力、喷砂或喷丸去除焊接应力等）b.喷砂或喷丸后工件表面达到 Sa2 1/2，用无油无水的清洁压缩空气清凉表面残渣、灰尘等杂物，在3-6小时之内喷涂第一道底漆。

漆膜厚度为 20-30μmc.焊接件去除应力后，手工或动力工具进行涂装前的清理，将工件上铁锈、氧化皮、油脂、灰尘、泥土等各污物清理干净，去除焊缝焊渣，焊缝及工件明显凹凸处应打磨光滑，达到St2等级要求。

喷涂第一道底漆。

漆膜厚度为 20-30μm2.焊接件按照图纸要求进行机加工。

3.焊接件加工检验合格后手工或动力工具进行二次清理，去除加工飞刺，检查工件外形，如有凹坑、碰伤、划伤等缺陷，应修磨后用弹性腻子填实，腻子应具有良好的结合力和打磨性能，打磨后表面应平整、光滑。

保护已加工表面及不需喷涂部位。

喷涂第二道底漆。

漆膜厚度为 20-30μm如果是箱体，在装配后需填充润滑油或油脂，箱体内壁应喷涂耐油底漆。

4.在设备组装后，检查外露底漆表面有无划伤，有无金属外露。

如有，应补刷防锈底漆并修磨平整。

保护已加工及不需喷涂的各零部件表面，喷涂两道面漆。

每道面漆的漆膜厚度为 20-30μm三．对喷涂漆面的技术要求：1.喷漆作业时，保证施工在清洁、干燥、空气流通的环境下进行，喷漆空间温度应保持在10-35℃,相对湿度<70%的情况下作业。

变压器波纹油箱常温涂装前处理工艺1 前言变压器使用环境比较恶劣，漆膜要经受高温高湿、雨淋日晒、盐雾霉菌等自然条件的考验，因此，涂装前处理质量非常重要，它对变压器涂层的外观质量、附着力和防腐蚀性能有着重要的影响。

我公司引进德国乔格 (GEORG)公司先进的波纹油箱自动生产线，年产S9等8个系列变压器波纹油箱3000台。

波纹油箱是由箱沿、波纹板箱壁和箱底组装后，采用混合气体自动保护焊焊接成型。

波纹油箱结构复杂，焊缝、死角较多，油箱内部清洁度要求非常严格，否则会对变压器电气性能产生很大影响。

制造波纹油箱的材料有冷轧钢板、热轧钢板、角钢、槽钢等，冷轧板有重油污，热轧板、角钢、槽钢有厚而致密的氧化皮，钢材露天存放时表面形成较厚的锈蚀，涂装前处理的难度很大。

我们根据变压器波纹油箱的材质表面状况、结构特点进行工艺优选，研制出一套比较合理的常温涂装前处理工艺体系，经我公司多年的生产实践证明，使用效果良好，产品质量可*，经济效益显著。

2 工艺流程工件装挂→常温弱碱性脱脂→流动冷水漂洗→常温快速除锈→流动冷水漂洗→中和→流动冷水漂洗→高压水冲洗→锌-铁系常温彩色磷化→流动冷水漂洗→烘干室烘干→送下工序涂装。

3 主要工序3.1 常温弱碱性脱脂(1) 配方和工艺条件为：碳酸钠10g/L,三聚磷酸钠15g/L,柠檬酸钠8g/L,羧甲基纤维素钠0.5g/L,十二烷基苯磺酸钠2g/L,TX-10乳化剂7.5g/L,JFC渗透剂2.5g/L,6501净洗剂5g/L,pH值10.0～11.8,温度5～40℃,时间5～30min.(2) 槽液管理脱脂液在使用过程中，要经常把液面上的浮油溢流掉，定期分析槽液各成分，及时补加脱脂剂。

当脱脂液的除油功能降低时，按比例补加适量的脱脂剂，即可恢复正常。

长期使用后，若槽液比较浑浊，则应更换。

(3) 质量检验目测检查，波纹油箱表面油污完全除净，水洗后水膜连续、完整，不挂水珠。

3.2 常温快速除锈(1) 配方和工艺条件为：盐酸17%，柠檬酸8g/L,六次甲基四胺5g/L,聚乙二醇2g/L,十二烷基硫酸钠3g/L,OP-10乳化剂6g/L,pH值1～2，处理温度5～40℃，浸泡时间5～35min。

变压器波纹油箱常温涂装前处理工艺1 前言变压器使用环境比较恶劣，漆膜要经受高温高湿、雨淋日晒、盐雾霉菌等自然条件的考验，因此，涂装前处理质量非常重要，它对变压器涂层的外观质量、附着力和防腐蚀性能有着重要的影响。

我公司引进德国乔格(GEORG)公司先进的波纹油箱自动生产线，年产S9等8个系列变压器波纹油箱3000台。

波纹油箱是由箱沿、波纹板箱壁和箱底组装后，采用混合气体自动保护焊焊接成型。

波纹油箱结构复杂，焊缝、死角较多，油箱内部清洁度要求非常严格，否则会对变压器电气性能产生很大影响。

制造波纹油箱的材料有冷轧钢板、热轧钢板、角钢、槽钢等，冷轧板有重油污，热轧板、角钢、槽钢有厚而致密的氧化皮，钢材露天存放时表面形成较厚的锈蚀，涂装前处理的难度很大。

我们根据变压器波纹油箱的材质表面状况、结构特点进行工艺优选，研制出一套比较合理的常温涂装前处理工艺体系，经我公司多年的生产实践证明，使用效果良好，产品质量可靠，经济效益显著。

2 工艺流程工件装挂→常温弱碱性脱脂→流动冷水漂洗→常温快速除锈→流动冷水漂洗→中和→流动冷水漂洗→高压水冲洗→锌-铁系常温彩色磷化→流动冷水漂洗→烘干室烘干→送下工序涂装。

3 主要工序3.1 常温弱碱性脱脂(1) 配方和工艺条件为：碳酸钠10g/L,三聚磷酸钠15g/L,柠檬酸钠8g/L,羧甲基纤维素钠0.5g/L,十二烷基苯磺酸钠2g/L,TX-10乳化剂7.5g/L,JFC渗透剂2.5g/L,6501净洗剂5g/L,pH值10.0～11.8,温度5～40℃,时间5～30min.(2) 槽液管理脱脂液在使用过程中，要经常把液面上的浮油溢流掉，定期分析槽液各成分，及时补加脱脂剂。

当脱脂液的除油功能降低时，按比例补加适量的脱脂剂，即可恢复正常。

长期使用后，若槽液比较浑浊，则应更换。

(3) 质量检验目测检查，波纹油箱表面油污完全除净，水洗后水膜连续、完整，不挂水珠。

3.2 常温快速除锈(1) 配方和工艺条件为：盐酸17%，柠檬酸8g/L,六次甲基四胺5g/L,聚乙二醇2g/L,十二烷基硫酸钠3g/L,OP-10乳化剂6g/L,pH值1～2，处理温度5～40℃，浸泡时间5～35min。

工业常用漆及编号代码一、工业常用底漆1．L44-81铝粉沥青船底漆2．L44-82沥青船底漆3．F06-8铁红酚醛防锈底漆4．C06-1铁红醇酸底漆5．C06-18铁红醇酸防锈带锈底漆6．Q06-4各色硝基底漆7．H06-1环氧富锌车间底漆（双组份）8．H06-1－1环氧富锌底漆（双组份）9．H06-1－2环氧锌粉车间底漆（双组份）10．H06-1－3环氧富锌底漆（三组份）11．H06-2铁红环氧酯锌黄底漆12．H06-5环氧带锈底漆（双组份）13．H53-5铁红环氧车间底漆（双组份）14．H06-31渗透型环氧带锈防锈底漆（双组份）15．E06-1无机硅酸锌车间底漆（双组份）16．E06-1-1无机硅富锌底漆（双组份）17．E06-2无机硅酸锌车间底漆（双组份）18．X06-1乙烯鳞化底漆（双组份）19．SZ－1水性无机富锌涂料（三组份）20．S53-85聚氨酯富锌底漆（双组份）21．S53-83聚氨酯浅色底漆（双组份）22．J53-81氯磺化聚乙烯底漆（双组份）23．X53-3高氯化聚乙烯底漆（双组份）二、工业常用防锈漆1．Y53-31油性红丹防锈漆2．F53-6酚醛铝粉铁红防锈漆3．F53-7酚醛锌黄防锈漆4．F53-31酚醛红丹防锈漆5．F53-32灰酚醛防锈漆6．F53-33铁红酚醛防锈漆7．F53-34云铁酚醛防锈漆8．C53-6醇酸铝粉铁红防锈漆9．C53-31醇酸红丹防锈漆10．C53-33醇酸铁红防锈漆11．C53-34醇酸云铁防锈漆12．H53-1环氧玻璃鳞片防锈漆（双组份）13．H53-3环氧酯铁红防锈漆14．H53-4环氧酯锌黄防锈漆15．H53-6环氧云铁防锈漆（双组份）16．H53-7环氧锌铬防锈漆（双组份）17．H53-8环氧红丹防锈漆（双组份）18．H53-9新型环氧防锈底漆（双组份）19．H53-16高性能环氧厚浆型底漆（双组份）20．H53-30环氧鳞酸锌防锈底漆（双组份）21．J53-11氯化橡胶铝粉厚浆型防锈漆22．J53-12氯化橡胶铁红厚浆型防锈漆23．J53-13氯化橡胶云铁防锈漆24．J53-14氯化橡胶沥青防锈漆（分装）25．J53-16氯化橡胶玻璃鳞片防锈漆26．J53-81氯磺化聚乙烯防锈漆（双组份）27．J53-82氯磺化聚乙烯中间漆（双组份）28．X53-2高氯化聚乙烯铁红防锈漆29．X53-4高氯化聚乙烯云铁防锈漆30．X53-30高氯化聚乙烯防锈漆31．X53-2高氯化聚乙烯中间漆32．S53-81聚氨酯铁红防锈漆（双组份）33．S53-82聚氨酯云铁防锈漆（双组份）三、工业常用面漆1．L01_13沥青清漆2．L01_17煤焦沥青清漆3．L04_1沥青磁漆4．L82_31沥青锅炉漆5．T01-1酯胶清漆6．T03-1 各色酯胶调和漆7．T04-1各色酯胶磁漆8．T03-06各色亚光酯胶调和漆9．T86-31白、黄酯胶马路划线漆10．F01-1酚醛清漆11．F03-1各色酚醛调和漆12．F04-1各色酚醛磁漆13．F04-60各色酚醛半光磁漆14．F14-31红棕酚醛透明漆15．F31-1酚醛绝缘漆16．F17-51黑酚醛烘干皱纹漆17．F50-31各色酚醛耐酸漆18．F84-31 酚醛黑板漆19．F60-31各色酚醛防火漆20．F80-31各色酚醛地板漆21．C01-7醇酸清漆22．C03-1各色醇酸调和漆23．C03-60各色醇酸亚光调和漆24．C04-2各色醇酸磁漆（通用型）25．C04-42各色醇酸磁漆（耐侯型）26．C04-9灰云母氧化铁醇酸磁漆27．C04-45灰铝锌醇酸磁漆28．C17-51各色醇酸烘干皱纹漆29．C04-63各色醇酸半光磁漆30．C04-83各色醇酸无光磁漆31．518快干醇酸清漆32．518各色快干醇酸磁漆33．518单组份自干锤纹漆34．A01-1氨基烘干清漆35．A04-9各色氨基烘干磁漆36．A04-10各色低温快干氨基烘干磁漆37．A04-61各色氨基半光烘干磁漆38．A04-84各色氨基无光烘干磁漆39．A16-51各色氨基烘干锤纹漆40．A14-51各色氨基烘干透明漆41．Q01-1硝基清漆42．Q01-23硝基亚光清漆43．Q04-2各色硝基外用磁漆44．H01-1环氧清漆（双组份）45．H01-7环氧清烘漆46．H04-1各色环氧磁漆（双组份）47．H04-5白环氧磁漆（双组份）48．H52高级环氧磁漆（双组份）49．H52-1环氧玻璃鳞片面漆（双组份）50．H52-2环氧厚浆型面漆（双组份）51．H52-18改性环氧面漆（双组份）52．X52-11高氯化聚乙烯磁漆（户外型）53．X52-12高氯化聚乙烯磁漆（户内型）54．S01-4聚氨酯清漆55．S871各色自干聚氨酯锤纹漆（双组份）56．S52-40聚氨酯面漆（户外型、双组份）57．S52-40聚氨酯银粉防腐面漆（三组份）58．S52-41聚氨酯面漆（户内型、双组份）59．S52-42聚氨酯防瓷涂料（双组份）60．S52-45聚氨酯云母氧化铁面漆（双组份）61．S52-60聚氨酯玻璃鳞片面漆（双组份）62．J52-10氯化橡胶玻璃鳞片面漆63．J52-11氯化橡胶面漆64．J52-12氯化橡胶厚浆型面漆65．J52-61氯磺化聚乙烯面漆（双组份）66．B52-12丙烯酸面漆67．BS52-11丙烯酸聚氨酯面漆（户外钢构）68．BS52-12丙烯酸聚氨酯面漆（汽车面漆）69. BJ-1 丙烯酸改性橡胶面漆70. BZH701聚胺酯改性防腐面漆71. BZH905聚苯乙烯防腐面漆72. 脂肪族聚胺酯可复涂面漆73. FWC-01-1常温固化型氟碳清漆74. FWC-9氟碳防腐超耐候面漆四、常温防腐涂料1. H52-31红丹（锌黄）环氧防腐漆2. H52-33云铁环氧防腐漆（双组份）3. HL52-5环氧沥青玻璃鳞片涂料（双组份）4. H52-6冬用环氧沥青厚浆型涂料（双组份）5. HL52-8环氧煤沥青厚浆型涂料（双组份）6. H04-10环氧煤沥青漆（大坝漆）7. X52-12各色高氯化聚乙烯防腐漆8. J52-2氯磺化聚乙烯防腐漆9. J52-4氯磺化聚乙烯抗裂涂料（底/面漆、双组份）10. J52-18氯化橡胶防腐涂料11.BZH902高聚化聚酚烯防腐涂料12.高分子玻璃磷片涂料五、耐热、耐高温防腐涂料1．C61-32铝粉醇酸耐热漆（双组份）2．WH61-150耐热防腐涂料（底/面漆，双组份）3．S61-160聚氨酯耐热防腐涂料（底/面漆，双组份/三组份）4．HS61-160环氧聚氨酯耐热防腐涂料（底/面漆，双组份）5．WC61-200耐热涂料（分装）6．WE61-250有机硅耐高温防腐涂料（底/面漆，双组份）7．WE61-400有机硅耐高温防腐涂料（底/面漆，双组份）8．WE61-500有机硅耐高温防腐涂料（三组份）9．WE61-550有机硅耐高温防腐涂料（底/面漆，双组份）10．WE61-600有机硅耐高温防腐涂料（底/面漆，三组份）11．WE61-700有机硅耐高温防腐涂料（底/面漆，三组份）12．GZH203 无机磷酸盐富锌涂料（双组份）（4000C）六、油罐内外壁专用涂料1．H99-1耐油抗静电防腐涂料（双组份）2．H54-32 成品油罐内壁厚浆型涂料（底/面漆，双组份）3．HL54-34环氧沥青耐油底漆（双组份）4．HL54-35环氧沥青耐油面漆（双组份）5．S54-30聚氨酯耐油面漆（双组份）6．S54-31聚氨酯油罐内壁抗静电涂料（双组份）7．E54-1石油树脂液8．ZB-T隔热涂料9．原油罐内壁抗静电涂料（底/面漆）七、管道内外壁专用涂料1．J52-5氯磺化聚乙烯地下管道涂料（底/面漆，双组份）2．X52-15高氯化聚乙烯管道涂料（底/面漆）3．HL52-3环氧沥青厚浆型涂料（底/面漆，双组份）4．HL52-3-1环氧沥青厚浆型涂料（底/面漆，双组份）5．HL52-4环氧沥青厚浆型涂料（常温/冬用、双组份）6．XL52-28乙烯沥青涂料7．HL52-7环氧沥青管道防腐涂料（底/面漆，双组份）8．HL52-7环氧沥青管道防腐涂料（厚浆型，双组份）八、冷却塔、污水池专用涂料1．SB55湿固化弹性冷却塔防潮涂料（底/面漆，双组份）2．S55聚氨酯冷却塔防潮涂料（底/中/面漆，双组份）3．J55-4氯磺化聚乙烯冷却塔防潮涂料（底/中/面漆，双组份）4．PN-1氰凝防水涂料5．PN-2氰凝嵌缝防水涂料九、汽车专用涂料1．各色汽车专用面漆（I型）2．各色汽车专用面漆（Ⅱ型）3．各色工程机械专用漆4．各色汽车专用底漆5．原子灰6．填眼灰十、标志专用涂料1．WB83-3高性能特种标志漆2．B86-1丙烯酸道路标志漆3．J86-2氯化橡胶标志漆4．J86-3氯磺化聚乙烯标志漆（双组份）5．S86-4高级聚氨酯标志漆（双组份）6．热熔马路划线漆7．B86-1丙烯酸马路划线漆8．高级长效夜光漆十一、建筑内外墙涂料1．2000专用外墙封闭底漆2．美旺高级外墙工程乳胶漆3．美旺高级外墙墙漆王4．美旺高级外墙弹性乳胶漆5．美旺高级外墙仿石漆（水性）6．SB-1高级丙烯酸外墙涂料（湿热环境、溶剂型）7．SB-2高级丙烯酸外墙涂料（高耐侯、溶剂型）8．SB-4丙烯酸浮雕型外墙涂料9．SB-5丙烯酸彩砂涂料10．美旺内墙高级经济环保乳胶漆11．美旺内墙高级亚光乳胶漆12．美旺内墙高级丝光乳胶漆十二、环保型水性防腐涂料1．水性铁红醇酸底漆2．水性丙烯酸改性醇酸磁漆3．水性铁黑环氧酯防腐漆（底面合一）4．水性铁红环氧酯底漆5．各色水性氨基烘干面漆十三、地坪涂料1．HBS-1厚膜型耐磨地坪涂料（双组份、分装）2．HBS-2厚膜型弹性耐磨地坪涂料（双组份、分装）3．HBS-3无溶剂自流平地坪涂料（双组份、分装）4．HBS-4低温型厚膜地坪涂料（双组份）5．HBS环氧聚氨酯地坪漆（分装）6．ZBH 环氧腻子（双组份、分装）7．ZBH52 环氧地坪封闭底漆（双组份、分装）8．ZBH52-1 环氧地坪中间漆（双组份、分装）9．ZBH-1 厚膜型环氧地坪面漆（双组份、分装）10．ZBH-2薄膜型环氧地坪面漆（双组份、分装）11．ZBH-3 自流平超耐耐磨环氧地坪面漆（双组份、分装）12. ZBH-4 无溶液剂环氧地坪面漆（双组份、分装）十四、防火涂料1．RX60-1钢结构防火涂料2．RX60-2钢结构膨胀型防火涂料（户外）3．RX60-3钢结构膨胀型防火涂料（户内）4．RX60-5预应力混凝土楼板防火涂料5．RX60-6无机防火涂料6．RX60-7有机防火涂料7．RX60-8耐火包8．PZ60-48防火面漆9．PZ60-49超薄型防火涂料注：防火涂料由都江堰防火阻燃实业有限公司生产、本公司代理销售。

Y3系列三相异步电动机一、产品简介Y3系列三相异步电动机（以下简称Y3电机）是一般用途的全封闭自扇冷鼠笼型三相异步电动机。

该系列电机的基本防护等级为IP55，绝缘等级为F级，电机温升按B级考核；等级和安装尺寸符合IEC标准。

该系列电机采用冷轧硅钢片作为导磁材料，符合国家产业政策，是Y 、Y2系列电动机的升级换代产品。

同时，满足了GB18613-2002《中小型三相异步电动机能效限定值及节能评价值》的能效限定值的要求。

该系列电机主要适用于不含易燃、易爆或腐蚀气体的一般场所和无特殊要求的机械上。

二、产品特点Y3电机具有设计新颖、结构紧凑，造型美观、效率和转矩高、起动性能好、节能、噪声低、振动小、运行安全可靠、使用维护方便等特点；但功率因数较低，调速也较困难。

大容量低转速的动力机常用同步电动机，同步电动机不但功率因数高，而且其转速与负载大小无关，只决定于电网频率，工作较稳定。

在要求宽范围调速的场合多用直流电动机，但它有换向器，结构复杂，价格昂贵，维护困难，不适于恶劣环境。

三、用途Y3电机广泛应用于机床、风机、水泵、压缩机和交通运输、农业、食品加工等各类机械电力传动。

四、使用条件在下列使用条件下，Y3电机应能正常运行：1、海拔不超过1000m；2、环境空气最高温度随季节而变化，但不超过400C；3、环境空气最低温度为-150C；4、最湿月月平均最高相对湿度为90%，同时该月月平均最低温度不高于25℃；五、工作原理当电动机的三相定子绕组（各相差120度电角度），通入三相对称交流电后，将产生一个旋转磁场，该旋转磁场切割转子绕组，从而在转子绕组中产生感应电流（转子绕组是闭合通路），载流的转子导体在定子旋转磁场作用下将产生电磁力，从而在电机转轴上形成电磁转矩，驱动电动机旋转，并且电机旋转方向与旋转磁场方向相同。

三相异步电动机转子的转速低于旋转磁场的转速，转子绕组因与磁场间存在着相对运动而感生电动势和电流，并与磁场相互作用产生电磁转矩，实现能量变换。

五、储存储存温度-10℃～40℃
储存期限1年
六、施工参数配比单组份
熟化时间打开包装经充分搅拌均匀过滤后即可使用。

使用期无期限
施工方法喷涂、刷涂及辊涂
喷涂喷涂压力：～（约3～6kg／cm2）
施工条件施工温度0℃～40℃，施工表面清洁干燥，环境湿度≤80%，40～60%最佳。

在狭窄空间内施工和干燥期间，应保持良好的通风。

稀释剂环氧酯稀释剂
涂装膜厚干膜25～40μm/道；湿膜40～70μm/道。

涂覆率理论值：m2/40μm
实际值：与表面处理、外界环境、施工方法等多种因素有关。

涂装间隔环境温度（℃） 5 10 20 30
（每道干膜以最小涂装间隔（h） 24 12 6 4 35μm计）最大涂装间隔（h）无无无无
七、涂装配套适用底材：黑色金属
前道配套：乙烯磷化底漆。

后道配套涂料：醇酸漆、氯化橡胶漆、丙烯酸漆等。

八、表面处理表面处理达到级或者St3级，施工前用高压空气吹扫除去灰尘等污物，确认表面清洁干燥。

九、安全措施小心使用本产品，在运输、存放、使用过程中，请注意包装上所有的安全标志。

采取必要的预防和防护措施，防火、防爆及环境保护。

避免吸入溶剂蒸汽，避免油漆接触皮肤和眼睛，严禁吞服本产品，发生意外情况应立即就医。

废弃物的处理应遵循国家和当地政府的安全规定。

十、备注为正确安全使用本公司的产品，请仔细阅读本公司«安全技术说明书
»。

十一、声明本产品技术方面的参考标准和说明书仅作为买方参考。

工业常用漆及编号代码工业常用底漆1. L44-81铝粉沥青船底漆2,L44-82沥青船底漆3. F06-8铁红酚醛防锈底漆4. C06-1铁红醇酸底漆5, C06-18铁红醇酸防锈带锈底漆6, Q06-4各色硝基底漆7. H06-1环氧富锌车间底漆(双组份)8. H06-1-1环氧富锌底漆(双组份)9. H06-1-2环氧锌粉车间底漆(双组份)10. HO6-1-3环氧富锌底漆(三组份)11. H06-2铁红环氧酯锌黄底漆12, H06-5环氧带锈底漆(双组份)13. H53-5铁红环氧车间底漆(双组份)14, H06-31渗透型环氧带锈防锈底漆(双组份) 15. EO6-1无机硅酸锌车间底漆(双组份)16, E06-1-1无机硅富锌底漆(双组份)17. E06-2无机硅酸锌车间底漆(双组份)18, X06-1乙烯鳞化底漆(双组份)19, SZ-1水性无机富锌涂料(三组份) 20, S53-85聚氨酯富锌底漆(双组份)21. S53-83聚氨酯浅色底漆(双组份)22. J53-81氯磺化聚乙烯底漆(双组份)23. X53-3高氯化聚乙烯底漆(双组份)二、工业常用防锈漆1. Y53-31油性红丹防锈漆2. F53-6酚醛铝粉铁红防锈漆3, F53-7酚醛锌黄防锈漆4. F53-31断醛红丹防锈漆5. F53-32灰酚醛防锈漆6. F53-33铁红酚醛防锈漆7. F53-34云铁酚醛防锈漆8. C53-6酵酸铝粉铁红防锈漆9. C53-31醇酸红丹防锈漆10. C53-33醇酸铁红防锈漆11. C53-34酷酸云铁防锈漆12. H53-1环氧玻璃鳞片防锈漆(双组份)13. H153-3环氧酯铁红防锈漆14. H53-4环氧酯锌黄防锈漆15. H53-6环氧云铁防锈漆(双组份)16. H53-7环氧锌铭防锈漆(双组份)17. H53-8环氧红丹防锈漆(双组份)18. H53-9新型环氧防锈底漆(双组份)19. H53-16高性能环氧厚浆型底漆(双组份)20. H53-30环氧鳞酸锌防锈底漆(双组份)21. J53-11氯化橡胶铝粉厚浆型防锈漆22. J53-12氯化橡胶铁红厚浆型防锈漆23. J53-13氯化橡胶云铁防锈漆24. J53-14氯化橡胶沥青防锈漆(分装)25. J53-16氯化橡胶玻璃鳞片防锈漆26, J53-81氯磺化聚乙烯防锈漆(双组份)27. J53-82氯磺化聚乙烯中间漆(双组份)28. x53-2高氯化聚乙烯铁红防锈漆29. X53-4高氯化聚乙烯云铁防锈漆30. X53-30高氯化聚乙烯防锈漆31. X53-2高氯化聚乙烯中间漆32. S53-81聚氯酯铁红防锈漆(双组份)33. S53-82聚氯酯云铁防锈漆(双组份)三、工业常用面漆1. L.01-13沥青清漆2. L01-17煤焦沥青清漆3. L04-1沥青磁漆4. L82-31沥青锅炉漆5- T01-1酯胶清漆5- TO3-1各色酯胶调和漆7. TO4-1各色酯胶磁漆8- T03-06各色亚光酯胶调和漆9. T86-31白、黄酯胶马踌划线漆10. F01-1酚醛清漆11. F03-1各色酚醛调和漆12, F04-1各色酚醛磁漆13. FO4-60各色酚醛半光磁漆14. F14-31红棕酚醛透明漆15- F31-1酚醛绝缘漆16. F17-51黑酚醛烘干皱纹漆17. F50-31各色酚醛耐酸漆18. F84-31酚醛黑板漆19. F60-31各色酚醛防火漆20. F80-31各色酚醛地板漆21. C01-7醇酸清漆22. C03-1各色醇酸调和漆23. c03-60各色醇酸亚光调和漆24. C04-2各色醇酸磁漆(通用望)25. C04-42各色醇酸磁漆(耐侯型)26. C04-9灰云母氧化铁醇酸磁漆27. C04-45灰铝锌醇酸磁漆28. C17-51各色醇酸烘干皱纹漆29. C04-63各色醇酸半光磁漆30. CO4-83各色醇酸无光磁漆31,518快干醇酸清漆32,518各色快干醇酸磁漆33. 518单组份自干锤纹漆34. A01-1氯基烘干清漆35. A04-9各色氢基烘干磁漆36. A04-10各色低温快干氢基烘干磁漆37. A04-61各色氨基半光烘干磁漆38. A04-84各色氨基无光烘干磁漆39. A16-51各色氯基烘干锤纹漆40. A14-51各色氯基烘干透明漆41. Q01-1硝基清漆42. Q01-23硝基亚光清漆43. Q04-2各色硝基外用磁漆44. H01-1环氧清漆(双组份)45. H01-7环氧清烘漆45. H01-7环氧清烘漆46. H04-1各色环氧磁漆(双组份)47. H04-5白环氧磁漆(双组份)48. H52高级环氧磁漆(双组份)49, H52-1环氧玻璃鳞片面漆(双组份)50. H52-2环氧厚浆型面漆(双组份)51. H52-18改性环氧面漆(双组份)52. X52-11高氯化聚乙烯磁漆(户外型)53. X52-12高氯化聚乙烯磁漆(户内型)54. S01-4聚氯酯清漆55. S871各色自干聚氨酯锤纹漆(双组份)56. S52-40聚氯酯面漆(户外型、双组份)57. S52-40聚氯酯银粉防腐面漆(三组份)58. S52-41聚氯酯面漆(户内型、双组份)59. S52-42聚氯酯防瓷涂料(双组份)60. S52-45聚氯酯云母氧化铁面漆(双组份)61. S52-60聚氯酯玻璃鳞片面漆(双组份)62. J52-10氯化橡胶玻璃鳞片面漆63. J52-11氯化橡胶面漆64. J52-12氯化橡胶厚浆型面漆65. J52-61氯磺化聚乙烯面漆(双组份)66. B52-12丙烯酸面漆67. BS52-11丙烯酸聚氨酯面漆(户外钢构)68. BS52-12丙烯酸聚氯酯面漆(汽车面漆) 69, BJ-1丙烯酸改性橡胶面漆70. BZ2H701聚胺酯改性防腐面漆71. BZH905聚苯乙烯防腐面漆72,脂肪族聚胺酯可复涂面漆73. FWC-01-1常温固化型氟碳清漆74. FWC-9氟碳防腐超耐候面漆四、常温防腐涂料四、常温防腐涂料L. H52-31红丹(锌黄)环氧防腐漆2.H52-33云铁环氧防腐漆(双组份)3. HL52-5环氧沥青玻璃鳞片涂料(双组份)4. H52-6冬用环氧沥青厚浆型涂料(双组份)5. HL52-8环氧煤沥青厚浆型涂料(双组份) 6, H04-10环氧煤沥青漆(大坝漆)7. X52-12各色高氯化聚乙烯防腐漆8. J52-2氯磺化聚乙烯防腐漆9. J52-4氯磺化聚乙烯抗裂涂料(底/面漆、双组份)10. J52-18氯化橡胶防腐涂料11. BZH902高聚化聚酚烯防腐涂料12.高分子玻璃磷片涂料五、耐热、耐高温防腐涂料1.C61-32铝粉醉酸耐热漆(双组份)2. WH61-150耐热防腐涂料(底/面漆，双组份)3. S61-160聚氯酯耐热防腐涂料(底/面漆，双组份/三组份)4. HS61-160环氧聚氯酯耐热防腐涂料(底/面漆，双组份)5. WC61-200耐热涂料(分装)6. WE61-250有机硅耐高温防腐涂料(底/面漆，双组份)7. WE61-400有机硅耐高温防腐涂料(底/面漆，双组份)8. WE61-500有机硅耐高温防腐涂料(三组份)9. WE61-550有机硅耐高温防腐涂料(底面漆，双组份)10. WE61-600有机硅耐高温防腐涂料(底/面漆，三组份)11. WE61-700有机硅耐高温防腐涂料(底/面漆，三组份)12. GZH203无机磷酸盐富锌涂料(双组份) (4000C)六、油罐内外壁专用涂料1. H99-1耐油抗静申防腐涂料(双组份)2. H54-32成品油罐内壁厚浆型涂料(底/面漆，双组份)3. HL54-34环氧沥青耐油底漆(双组份)4. HL54-35环氧沥青耐油面漆(双组份)5. S54-30聚氯酯耐油面漆(双组份)6. S54-31聚氯酯油罐内壁抗静电涂料(双组份)7. E54-1石油树脂液8. ZB-T隔热涂料9.原油罐内壁抗静电涂料(底/面漆)七、管道内外壁专用涂料1.J52-5氯磺化聚乙烯地下管道涂料(底/面漆，双组份)2. X52-15高氯化聚乙烯管道涂料(底/面漆)3. HL52-3环氧沥青厚浆型涂料(底/面漆，双组份)4. HL52-3-1环氧沥青厚浆型涂料( 底/面漆，双组份)5. HL52-4环氧沥青厚浆型涂料(常温/冬用、双组份)6.XL52-28乙烯沥青涂料7. HL52-7环氧沥青管道防腐涂料(底/面漆，双组份)8. HL52-7环氧沥青管道防腐涂料(厚浆型，双组份)八、冷却塔、污水池专用涂料1. SB55湿固化弹性冷却塔防潮涂料(底/面漆，双组份)2. S55聚氯酯冷却塔防潮涂料(底中/面漆，双组份)3.J55-4氯磺化聚乙烯冷却塔防潮涂料底/中/面漆，双组份)4.PM-1氰凝防水涂料5. PM-2氰凝嵌缝防水涂料九、汽车专用涂料1.各色汽车专用面漆(1型)2.各色汽车专用面漆(11型)3.各色工程机械专用漆4.各色汽车专用底漆5.原子灰6.填眼灰十、标志专用涂料1. WB83-3高性能特种标志漆2. B86-1丙烯酸道路标志漆3.J86-2氯化橡胶标志漆4,J86-3氯磺化聚乙烯标志漆(双组份)5. S86-4高级聚氯酯标志漆(双组份)6.热熔马路划线漆7. B86-1丙烯酸马路划线漆8.高级长效夜光漆十一、建筑内外墙涂料1. 2000专用外墙封闭底漆2.美旺高级外墙工程乳胶漆3.美旺高级外墙墙漆王4.美旺高级外墙弹性乳胶漆5.美旺高级外墙仿石漆(水性)6. SB-1高级丙烯酸外墙涂料(湿热环境、溶剂型)7. SB-2高级丙烯酸外墙涂料(高耐侯、溶剂型)8. SB-4丙烯酸浮雕型外墙涂料9. SB-5丙烯酸彩砂涂料10.美旺内墙高级经济环保乳胶漆11.美旺内墙高级亚光乳胶漆12,美旺内墙高级丝光乳胶漆十二、环保型水性防腐涂料1.水性铁红醉酸底漆2.水性丙烯酸改性醇酸磁漆3.水性铁黑环氧酯防腐漆(底面合一)4.水性铁红环氧酯底漆5.各色水性氯基烘干面漆十三、地坪涂料1. HBS-1厚膜型耐磨地坪涂料(双组份、分装)2. HBS-2厚膜型弹性耐磨地坪涂料(双组份、分装)3. HBS-3无溶剂自流平地坪涂料(双组份、分装)4. HBS-4低温型厚膜地坪涂料(双组份)5. HBS环氧聚氢酯地坪漆(分装)6. ZBH环氧腻子(双组份、分装)7. ZBH52环氧地坪封闭底漆(双组份、分装)8. ZBH52-1环氧地坪中间漆(双组份、份装)9. ZBH-1厚膜型环氧地坪面漆(双组份、分装)10. ZBH-2薄膜型环氧地坪面漆(双组份、分装)11. ZBH-3自流平超耐耐磨环氧地坪面漆(双组份、分装)12. ZH-4无溶液剂环氧地坪面漆(双组份、分装)十四、防火涂料1、RX60-1钢结构防火涂料2. RX60-2钢结构膨胀型防火涂料(户外)3. RX60-3钢结构膨胀型防火涂料(户内)4. RX60-5预应力混凝土楼板防火涂料5. RX60-6无机防火涂料6. RX60-7有机防火涂料7. RX60-8耐火包8. PZ60-48防火面漆9. PZ60-49超薄型防火涂料注：防火涂料由都江堰防火阻燃实业有限公司生产、本公司代理销售。

底漆和面漆如何配套才不会咬底如果使用了醇酸底漆，醇酸漆耐溶剂性比较差。

醇酸防锈，就不可以配套使用氟碳漆，丙烯酸漆，聚氨酯漆，环氧漆，氯化橡胶漆等溶剂性比较强的油漆，否则出现咬底现象。

咬底：上层漆将底层漆的漆膜软化咬起的现象称为咬底。

水性金属漆上层漆的溶剂太强；底面漆不配套。

底漆未干透。

上面可使用醇酸漆、氨基漆、硝基漆。

注意两层漆之间的施工间隔：醇酸磁漆、调和漆采用湿碰湿工艺施工可防止咬底现象。

注意底漆和面漆的配套：如使用铁红醇酸底漆打底。

油漆涂料常见病状及解决办法油漆涂料常见病状及解决办法:流挂产生病状的原因:1.稀释水加入过多。

2.每次喷漆太多太厚,重喷时间不当。

3.物面不平、不洁、形状复杂及含有油水。

4.喷嘴过大，喷嘴与物面距离太近。

5.喷涂速度不均匀，层间间隔时间不够。

解决病状的方法1.按比例加稀释剂。

2.应分两次喷涂，每次间隔十分钟为宜，每道涂刷不宜过厚。

3.处理好喷涂表面，不得有水和油。

4.正确选用喷枪口径，喷枪应和物体保持20cm-25cm距离为宜。

5.调节好喷涂刷涂粘度，掌握好刷涂和喷涂的速度。

油漆涂料常见病状及解决办法桔皮产生病状的原因:1.油漆太浓，稀释剂太多，喷涂压力过大及距离太近。

2.施工场所温度过高或过低。

3.底材不平或稀释剂挥发过快。

4.一次涂装太厚。

解决病状的方法:1.按比例比加稀释剂，配比固化剂，调节喷枪压力与距离。

2.调节施工场地的温度。

3.底材尽量处理平整。

4.每次涂装不宜过厚。

油漆涂料常见病状及解决办法:针孔产生病状的原因:1.稀释水加入过多。

2.每次喷漆太多太厚,重喷时间不当。

3.物面不平、不洁、形状复杂及含有油水。

4.喷嘴过大，喷嘴与物面距离太近。

5.喷涂速度不均匀，层间间隔时间不够。

解决病状的方法1.按比例加稀释剂。

2.应分两次喷涂，每次间隔单十分钟为宜，每道涂刷不宜过厚。

3.处理好喷涂表面，不得有水和油。

4.正确选用喷枪口径，喷枪应和物体保持20cm-25cm距离为宜。

工业常用漆及编号代码??一、工业常用底漆1．L44-81铝粉沥青船底漆2．L44-82沥青船底漆3．F06-8铁红酚醛防锈底漆4．C06-1铁红醇酸底漆5．C06-18铁红醇酸防锈带锈底漆6．Q06-4各色硝基底漆7．H06-1环氧富锌车间底漆（双组份）8．H06-1－1环氧富锌底漆（双组份）9．H06-1－2环氧锌粉车间底漆（双组份）10．H06-1－3环氧富锌底漆（三组份）11．H06-2铁红环氧酯锌黄底漆12．H06-5环氧带锈底漆（双组份）13．H53-5铁红环氧车间底漆（双组份）14．H06-31渗透型环氧带锈防锈底漆（双组份）15．E06-1无机硅酸锌车间底漆（双组份）16．E06-1-1无机硅富锌底漆（双组份）17．E06-2无机硅酸锌车间底漆（双组份）18．X06-1乙烯鳞化底漆（双组份）19．SZ－1水性无机富锌涂料（三组份）20．S53-85聚氨酯富锌底漆（双组份）21．S53-83聚氨酯浅色底漆（双组份）22．J53-81氯磺化聚乙烯底漆（双组份）23．X53-3高氯化聚乙烯底漆（双组份）二、工业常用防锈漆1．Y53-31油性红丹防锈漆2．F53-6酚醛铝粉铁红防锈漆3．F53-7酚醛锌黄防锈漆4．F53-31酚醛红丹防锈漆5．F53-32灰酚醛防锈漆6．F53-33铁红酚醛防锈漆7．F53-34云铁酚醛防锈漆8．C53-6醇酸铝粉铁红防锈漆9．C53-31醇酸红丹防锈漆10．C53-33醇酸铁红防锈漆11．C53-34醇酸云铁防锈漆12．H53-1环氧玻璃鳞片防锈漆（双组份）13．H53-3环氧酯铁红防锈漆14．H53-4环氧酯锌黄防锈漆15．H53-6环氧云铁防锈漆（双组份）16．H53-7环氧锌铬防锈漆（双组份）17．H53-8环氧红丹防锈漆（双组份）18．H53-9新型环氧防锈底漆（双组份）19．H53-16高性能环氧厚浆型底漆（双组份） 20．H53-30环氧鳞酸锌防锈底漆（双组份） 21．J53-11氯化橡胶铝粉厚浆型防锈漆22．J53-12氯化橡胶铁红厚浆型防锈漆23．J53-13氯化橡胶云铁防锈漆24．J53-14氯化橡胶沥青防锈漆（分装）25．J53-16氯化橡胶玻璃鳞片防锈漆26． J53-81氯磺化聚乙烯防锈漆（双组份） 27． J53-82氯磺化聚乙烯中间漆（双组份） 28． X53-2高氯化聚乙烯铁红防锈漆29． X53-4高氯化聚乙烯云铁防锈漆30． X53-30高氯化聚乙烯防锈漆31． X53-2高氯化聚乙烯中间漆32． S53-81聚氨酯铁红防锈漆（双组份）33． S53-82聚氨酯云铁防锈漆（双组份）三、工业常用面漆1．L01_13沥青清漆2．L01_17煤焦沥青清漆3．L04_1沥青磁漆4．L82_31沥青锅炉漆5．T01-1酯胶清漆6．T03-1 各色酯胶调和漆7．T04-1各色酯胶磁漆8．T03-06各色亚光酯胶调和漆9．T86-31白、黄酯胶马路划线漆10．F01-1酚醛清漆11．F03-1各色酚醛调和漆12．F04-1各色酚醛磁漆13．F04-60各色酚醛半光磁漆14．F14-31红棕酚醛透明漆15．F31-1酚醛绝缘漆16．F17-51黑酚醛烘干皱纹漆17．F50-31各色酚醛耐酸漆18．F84-31 酚醛黑板漆19．F60-31各色酚醛防火漆20．F80-31各色酚醛地板漆21．C01-7醇酸清漆22．C03-1各色醇酸调和漆23．C03-60各色醇酸亚光调和漆24．C04-2各色醇酸磁漆（通用型）25．C04-42各色醇酸磁漆（耐侯型）26．C04-9灰云母氧化铁醇酸磁漆27．C04-45灰铝锌醇酸磁漆28．C17-51各色醇酸烘干皱纹漆29．C04-63各色醇酸半光磁漆30．C04-83各色醇酸无光磁漆31．518快干醇酸清漆32．518各色快干醇酸磁漆33．518单组份自干锤纹漆34．A01-1氨基烘干清漆35．A04-9各色氨基烘干磁漆36．A04-10各色低温快干氨基烘干磁漆37．A04-61各色氨基半光烘干磁漆38．A04-84各色氨基无光烘干磁漆39．A16-51各色氨基烘干锤纹漆40．A14-51各色氨基烘干透明漆41．Q01-1硝基清漆42．Q01-23硝基亚光清漆43．Q04-2各色硝基外用磁漆44．H01-1环氧清漆（双组份）45．H01-7环氧清烘漆46．H04-1各色环氧磁漆（双组份）47．H04-5白环氧磁漆（双组份）48．H52高级环氧磁漆（双组份）49．H52-1环氧玻璃鳞片面漆（双组份）50．H52-2环氧厚浆型面漆（双组份）51．H52-18改性环氧面漆（双组份）52．X52-11高氯化聚乙烯磁漆（户外型）53．X52-12高氯化聚乙烯磁漆（户内型）54．S01-4聚氨酯清漆55．S871各色自干聚氨酯锤纹漆（双组份） 56．S52-40聚氨酯面漆（户外型、双组份） 57．S52-40聚氨酯银粉防腐面漆（三组份） 58．S52-41聚氨酯面漆（户内型、双组份） 59．S52-42聚氨酯防瓷涂料（双组份）60．S52-45聚氨酯云母氧化铁面漆（双组份） 61．S52-60聚氨酯玻璃鳞片面漆（双组份） 62．J52-10氯化橡胶玻璃鳞片面漆63．J52-11氯化橡胶面漆64．J52-12氯化橡胶厚浆型面漆65．J52-61氯磺化聚乙烯面漆（双组份）66．B52-12丙烯酸面漆67．BS52-11丙烯酸聚氨酯面漆（户外钢构） 68．BS52-12丙烯酸聚氨酯面漆（汽车面漆）69. BJ-1 丙烯酸改性橡胶面漆70. BZH701聚胺酯改性防腐面漆71. BZH905聚苯乙烯防腐面漆72. 脂肪族聚胺酯可复涂面漆73. FWC-01-1常温固化型氟碳清漆74. FWC-9氟碳防腐超耐候面漆四、常温防腐涂料1. H52-31红丹（锌黄）环氧防腐漆2. H52-33云铁环氧防腐漆（双组份）3. HL52-5环氧沥青玻璃鳞片涂料（双组份）4. H52-6冬用环氧沥青厚浆型涂料（双组份）5. HL52-8环氧煤沥青厚浆型涂料（双组份）6. H04-10环氧煤沥青漆（大坝漆）7. X52-12各色高氯化聚乙烯防腐漆8. J52-2氯磺化聚乙烯防腐漆9. J52-4氯磺化聚乙烯抗裂涂料（底/面漆、双组份）10. J52-18氯化橡胶防腐涂料11.BZH902高聚化聚酚烯防腐涂料12.高分子玻璃磷片涂料五、耐热、耐高温防腐涂料1．C61-32铝粉醇酸耐热漆（双组份）2．WH61-150耐热防腐涂料（底/面漆，双组份）3．S61-160聚氨酯耐热防腐涂料（底/面漆，双组份/三组份） 4．HS61-160环氧聚氨酯耐热防腐涂料（底/面漆，双组份） 5．WC61-200耐热涂料（分装）6．WE61-250有机硅耐高温防腐涂料（底/面漆，双组份）7．WE61-400有机硅耐高温防腐涂料（底/面漆，双组份）8．WE61-500有机硅耐高温防腐涂料（三组份）9．WE61-550有机硅耐高温防腐涂料（底/面漆，双组份）10．WE61-600有机硅耐高温防腐涂料（底/面漆，三组份） 11．WE61-700有机硅耐高温防腐涂料（底/面漆，三组份） 12．GZH203 无机磷酸盐富锌涂料（双组份）（4000C）六、油罐内外壁专用涂料1．H99-1耐油抗静电防腐涂料（双组份）2．H54-32 成品油罐内壁厚浆型涂料（底/面漆，双组份）3．HL54-34环氧沥青耐油底漆（双组份）4．HL54-35环氧沥青耐油面漆（双组份）5．S54-30聚氨酯耐油面漆（双组份）6．S54-31聚氨酯油罐内壁抗静电涂料（双组份）7．E54-1石油树脂液8．ZB-T隔热涂料9．原油罐内壁抗静电涂料（底/面漆）七、管道内外壁专用涂料1．J52-5氯磺化聚乙烯地下管道涂料（底/面漆，双组份）2．X52-15高氯化聚乙烯管道涂料（底/面漆）3．HL52-3环氧沥青厚浆型涂料（底/面漆，双组份）4．HL52-3-1环氧沥青厚浆型涂料（底/面漆，双组份）5．HL52-4环氧沥青厚浆型涂料（常温/冬用、双组份）6．XL52-28乙烯沥青涂料7．HL52-7环氧沥青管道防腐涂料（底/面漆，双组份）8．HL52-7环氧沥青管道防腐涂料（厚浆型，双组份）八、冷却塔、污水池专用涂料1．SB55湿固化弹性冷却塔防潮涂料（底/面漆，双组份）2．S55聚氨酯冷却塔防潮涂料（底/中/面漆，双组份）3．J55-4氯磺化聚乙烯冷却塔防潮涂料（底/中/面漆，双组份） 4．PN-1氰凝防水涂料5．PN-2氰凝嵌缝防水涂料九、汽车专用涂料1．各色汽车专用面漆（I型）2．各色汽车专用面漆（Ⅱ型）3．各色工程机械专用漆4．各色汽车专用底漆5．原子灰6．填眼灰十、标志专用涂料1．WB83-3高性能特种标志漆2．B86-1丙烯酸道路标志漆3．J86-2氯化橡胶标志漆4．J86-3氯磺化聚乙烯标志漆（双组份）5．S86-4高级聚氨酯标志漆（双组份）6．热熔马路划线漆7．B86-1丙烯酸马路划线漆8．高级长效夜光漆十一、建筑内外墙涂料1．2000专用外墙封闭底漆2．美旺高级外墙工程乳胶漆3．美旺高级外墙墙漆王4．美旺高级外墙弹性乳胶漆5．美旺高级外墙仿石漆（水性）6．SB-1高级丙烯酸外墙涂料（湿热环境、溶剂型）7．SB-2高级丙烯酸外墙涂料（高耐侯、溶剂型）8．SB-4丙烯酸浮雕型外墙涂料9．SB-5丙烯酸彩砂涂料10．美旺内墙高级经济环保乳胶漆11．美旺内墙高级亚光乳胶漆12．美旺内墙高级丝光乳胶漆十二、环保型水性防腐涂料1．水性铁红醇酸底漆2．水性丙烯酸改性醇酸磁漆3．水性铁黑环氧酯防腐漆（底面合一）4．水性铁红环氧酯底漆5．各色水性氨基烘干面漆十三、地坪涂料1．HBS-1厚膜型耐磨地坪涂料（双组份、分装）2．HBS-2厚膜型弹性耐磨地坪涂料（双组份、分装）3．HBS-3无溶剂自流平地坪涂料（双组份、分装）4．HBS-4低温型厚膜地坪涂料（双组份）5．HBS环氧聚氨酯地坪漆（分装）6．ZBH 环氧腻子（双组份、分装）7．ZBH52 环氧地坪封闭底漆（双组份、分装）8．ZBH52-1 环氧地坪中间漆（双组份、分装）9．ZBH-1 厚膜型环氧地坪面漆（双组份、分装）10．ZBH-2薄膜型环氧地坪面漆（双组份、分装）11．ZBH-3 自流平超耐耐磨环氧地坪面漆（双组份、分装）12. ZBH-4 无溶液剂环氧地坪面漆（双组份、分装）十四、防火涂料1．RX60-1钢结构防火涂料2．RX60-2钢结构膨胀型防火涂料（户外）3．RX60-3钢结构膨胀型防火涂料（户内）4．RX60-5预应力混凝土楼板防火涂料5．RX60-6无机防火涂料6．RX60-7有机防火涂料7．RX60-8耐火包8．PZ60-48防火面漆9．PZ60-49超薄型防火涂料注：防火涂料由都江堰防火阻燃实业有限公司生产、本公司代理销售。
