JL1001系列便携式超轻型高频直流高压发生器
使
用
说
明
书
扬州金力电气有限公司
JL1001系列直流高压发生器
八、产品成套性
1、控制箱 1台
2、高压倍压筒 1节（或2节）
3、使用说明书 1份
4、产品检验合格证 1份
5、出厂验收试验报告 1份
6、备用熔断丝 若干个
7、电源线 1根
8、高频输出电缆线 1根
9、放电棒专用接地线 1根
10、放电棒 1根
11、限流电阻 1根（轻便型限流电阻附倍压体内）
12、微安表 1只
13、微安表专用测试屏蔽线、夹子 1套
九、质量保证
1、我公司提供的仪器设备均能满足需方的要求，并无偿提供售后技术服务。
2、我公司产品在生产过程中得到有效的检验和控制，严格按ISO9001质量体系生产出厂。
3、我公司产品质量均满足我公司的企业标准和相关国家标准。
十、服务承诺
1、对所提供的产品一年之内免费保修，终身维修，售后服务电话24小时响应。
2、设备首次使用时，可提供现场指导，负责调试。
3、有问题24小时响应用户，或返厂处理等措施。
12
JL1001系列直流高压发生器 目 录
一、安全警告
二、简介
三、工作原理框图
四、主要技术参数特点
五、产品功能说明
六、操作步骤
七、故障检查与处理
八、产品成套性

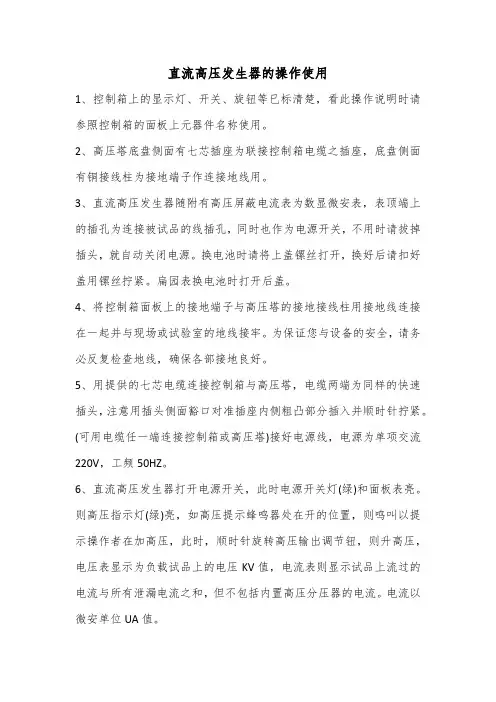

直流高压发生器的操作使用
1、控制箱上的显示灯、开关、旋钮等已标清楚，看此操作说明时请参照控制箱的面板上元器件名称使用。
2、高压塔底盘侧面有七芯插座为联接控制箱电缆之插座，底盘侧面有铜接线柱为接地端子作连接地线用。
3、直流高压发生器随附有高压屏蔽电流表为数显微安表，表顶端上的插孔为连接被试品的线插孔，同时也作为电源开关，不用时请拔掉插头，就自动关闭电源。换电池时请将上盖镙丝打开，换好后请扣好盖用镙丝拧紧。扁园表换电池时打开后盖。
4、将控制箱面板上的接地端子与高压塔的接地接线柱用接地线连接在一起并与现场或试验室的地线接牢。为保证您与设备的安全，请务必反复检查地线，确保各部接地良好。
5、用提供的七芯电缆连接控制箱与高压塔，电缆两端为同样的快速插头，注意用插头侧面豁口对准插座内侧粗凸部分插入并顺时针拧紧。(可用电缆任一端连接控制箱或高压塔)接好电源线，电源为单项交流220V，工频50HZ。
6、直流高压发生器打开电源开关，此时电源开关灯(绿)和面板表亮。则高压指示灯(绿)亮，如高压提示蜂鸣器处在开的位置，则鸣叫以提示操作者在加高压，此时，顺时针旋转高压输出调节钮，则升高压，电压表显示为负载试品上的电压KV值，电流表则显示试品上流过的电流与所有泄漏电流之和，但不包括内置高压分压器的电流。电流以微安单位UA值。 7、如果打开电源开关，高压显示灯(绿)不亮，且故障显示中"回零"灯(红)亮时、则表示高压输出调节钮未在零位上，请逆时针旋转此钮至"零位"上，并将微调电压旋钮回到零位上，些"回零"灯灭，再顺时针调节即可升压。
8、直流高压发生器若不需要额定输出电压范围内的调压保护时，要把过压保护整定钮顺时针旋至大值。此时，当输出电压超过额定输出电压时即自动保护，切断高压。若要求在额定输出电压范围内进行调压保护时，请空载升压按以上步骤升压到预定的保护电压上，再将过压保护整定旋钮慢慢逆时针旋转到所需要的电压上，作过压保护动作，"过压"指示灯亮，保持过压保护整定旋钮就定于此位置上，将升压旋钮回到零位上，关闭电源。接上试品，则以后升压超过预定电压时即自动切断高压。

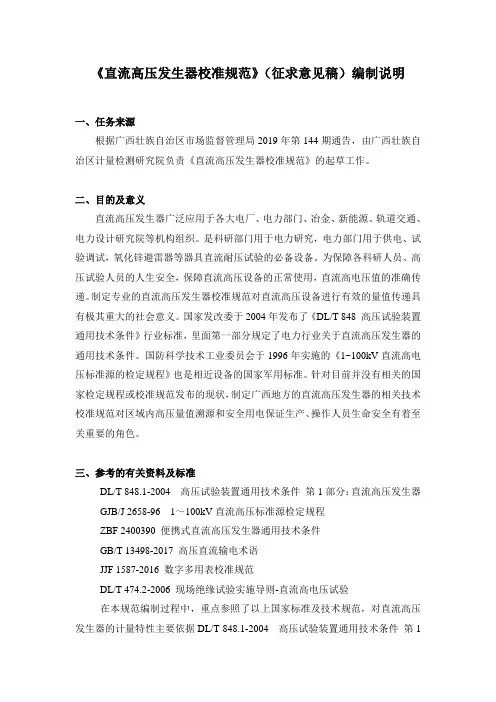

《直流高压发生器校准规范》（征求意见稿）编制说明
一、任务来源
根据广西壮族自治区市场监督管理局2019年第144期通告，由广西壮族自治区计量检测研究院负责《直流高压发生器校准规范》的起草工作。
二、目的及意义
直流高压发生器广泛应用于各大电厂、电力部门、冶金、新能源、轨道交通、电力设计研究院等机构组织。是科研部门用于电力研究，电力部门用于供电、试验调试，氧化锌避雷器等器具直流耐压试验的必备设备。为保障各科研人员、高压试验人员的人生安全，保障直流高压设备的正常使用，直流高电压值的准确传递。制定专业的直流高压发生器校准规范对直流高压设备进行有效的量值传递具有极其重大的社会意义。国家发改委于2004年发布了《DL/T 848 高压试验装置通用技术条件》行业标准，里面第一部分规定了电力行业关于直流高压发生器的通用技术条件。国防科学技术工业委员会于1996年实施的《1~100kV直流高电压标准源的检定规程》也是相近设备的国家军用标准。针对目前并没有相关的国家检定规程或校准规范发布的现状，制定广西地方的直流高压发生器的相关技术校准规范对区域内高压量值溯源和安全用电保证生产、操作人员生命安全有着至关重要的角色。
三、参考的有关资料及标准
DL/T 848.1-2004 高压试验装置通用技术条件 第1部分：直流高压发生器
GJB/J 2658-96 1～100kV直流高压标准源检定规程
ZBF 2400390 便携式直流高压发生器通用技术条件
GB/T 13498-2017 高压直流输电术语
JJF 1587-2016 数字多用表校准规范
DL/T 474.2-2006 现场绝缘试验实施导则-直流高电压试验
在本规范编制过程中，重点参照了以上国家标准及技术规范，对直流高压发生器的计量特性主要依据DL/T 848.1-2004 高压试验装置通用技术条件 第1部分：直流高压发生器。本规范按JJF 1071-2010《国家计量校准规范编写规则》的相关要求进行编写，名词术语参照JJF1001-2011 《通用计量术语及定义》中相关名词术语及定义。
第１９卷第５期 ２００７年５月 强 激 光 与 粒 子 束
ＨＩＧＨ ＰＯＷＥＲ ＬＡＳＥＲ ＡＮＤ ＰＡＲＴＩＣＬＥ ＢＥＡＭＳ Ｖｏ１．１９，ＮＯ．５ Ｍａｙ，２００７
文章编号：１００１—４３２２（２００７）０５—０８３５—０６
１．２ ＭＹ大功率直流高压电源研制
何小海 ， 林理彬 ， 张慧君 ， 詹家学 ， 李 琦 ， 赵建华 ， 贾朝伟
（１．四川大学物理科学与技术学院，成都６１００６４｝２．中国工程物理研究院环保工程研究中心，ｌ￣Ｊ Ｊｌ绵阳６２１９００）
摘 要： 采用等边三角形结构的铁芯，次级线圈分成４Ｏ级，分别进行三相全波整流，每级输出直流
３０ ｋＶ，串联后获得１．２ ＭＶ／Ａ的直流高电压大功率输出。电源的能量转换效率大于９５ ，漏抗高达２１．７ 。
采用无滤波电容结构，次级线圈星型／三角型接法交替使用，纹波系数小于士４ 。整个电源密封在压力钢筒
中，充０．８ ＭＰａ高纯度ＳＦ 气体作为绝缘介质，最大工作场强小于１３０ ｋＶ／ｃｍ。设计了专门的ＳＦ 气体冷却
系统，气体温度控制在６Ｏ℃以内，高电压由充气同轴传输线输出。在小负载条件下，电源各项指标满足技术要
求，已经安装在１．２ Ｍｗ，１．２ ＭｅＶ大功率直流电子加速器上进行整机联调。
关键词：高电压；大功率； 电子加速器；高阻抗；气体绝缘
中图分类号：ＴＭ８３２ 文献标识码： Ａ
随着工业辐照加速器技术的发展，电子加速器应用范围已经扩展到环保领域，利用大功率电子束治理燃煤
烟气的污染是其中比较成功的例子［１３。一般说来，辐射加工用加速器的电子束功率约１００ ｋＷ，能量０．３～１Ｏ
ＭｅＶ，有比较成熟的制造技术和产品。电子束烟气治理技术中需要的电子束功率达到１ Ｍｗ以上，能量０．８～
１．５ ＭｅＶ，因此需要研制超大功率的电子加速器。
大功率高压直流电源是此类加速器最重要的关键技术之一，是整个加速器能量转换效率的决定因素，是加
