浅谈植筋技术的应用

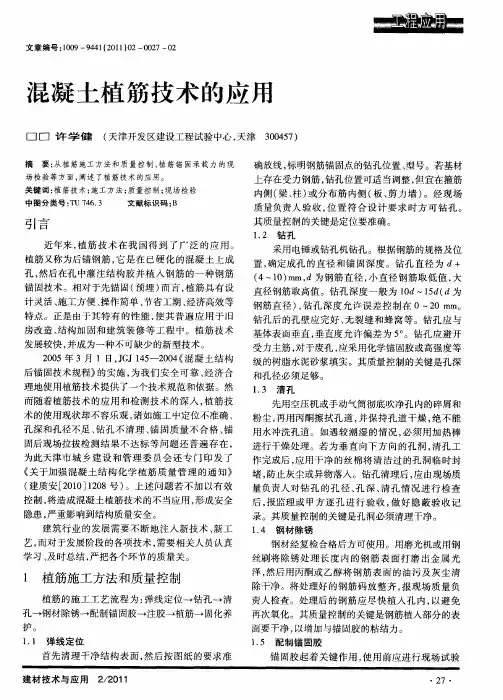

文章编号：１００９—９４４１（２０１１）０２—００２７—０２　混凝土植筋技术的应用　口口许学健（天津开发区建设工程试验中心，天津３００４５７）　摘要：从植筋施工方法和质量控制、植筋锚固承载力的现　场检验等方面，阐述了植筋技术的应用。　关键词：植筋技术；施工方法；质量控制；现场检验　中图分类号：ＴＵ　７４６．３　文献标识码：Ｂ　引言　近年来，植筋技术在我国得到了广泛的应用。　植筋又称为后锚钢筋，它是在已硬化的混凝土上成　孔，然后在孔中灌注结构胶并植入钢筋的一种钢筋　锚固技术。相对于先锚固（预埋）而言，植筋具有设　计灵活、施工方便、操作简单、节省工期、经济高效等　特点。正是由于其特有的性能，使其普遍应用于旧　房改造、结构加固和建筑装修等工程中。植筋技术　发展较快，并成为一种不可缺少的新型技术。　２００５年３月１日，ＪＧＪ　１４５－－２００４（（混凝土结构　后锚固技术规程》的实施，为我们安全可靠、经济合　理地使用植筋技术提供了一个技术规范和依据。然　而随着植筋技术的应用和检测技术的深入，植筋技　术的使用现状却不容乐观，诸如施工中定位不准确、　孑Ｌ深和孔径不足、钻孔不清理、锚固质量不合格、锚　固后现场拉拔检测结果不达标等问题还普遍存在，　为此天津市城乡建设和管理委员会还专门印发了　《关于加强混凝土结构化学植筋质量管理的通知》　（建质安［２０１０］１２０８号）。上述问题若不加以有效　控制，将造成混凝土植筋技术的不当应用，形成安全　隐患，严重影响到结构质量安全。　建筑行业的发展需要不断地注入新技术、新工　艺，而对于发展阶段的各项技术，需要相关人员认真　学习、及时总结，严把各个环节的质量关。　１　植筋施工方法和质量控制　植筋的施工工艺流程为：弹线定位一钻孔一清　孔一钢材除锈一配制锚固胶一注胶一植筋一固化养　护。　１．１弹线定位　首先清理干净结构表面，然后按图纸的要求准　确放线，标明钢筋锚固点的钻孔位置、型号。若基材　上存在受力钢筋，钻孔位置可适当调整，但宜在箍筋　内侧（梁、柱）或分布筋内侧（板、剪力墙）。经现场　质量负责人验收，位置符合设计要求时方可钻孔。　其质量控制的关键是定位要准确。　１．２钻子Ｌ　采用电锤或钻孑Ｌ机钻孔。根据钢筋的规格及位　置，确定成孑Ｌ的直径和锚固深度。钻孔直径为ｄ＋　（４～１０）ｍｍ，ｄ为钢筋直径，小直径钢筋取低值，大　直径钢筋取高值。钻孑Ｌ深度一般为ｌＯｄ～１５ｄ（ｄ为　钢筋直径），钻孔深度允许误差控制在０～２０　ｍｍ。　钻孔后的孔壁应完好、无裂缝和蜂窝等。钻孔应与　基体表面垂直，垂直度允许偏差为５。。钻孔应避开　受力主筋，对于废孔，应采用化学锚固胶或高强度等　级的树脂水泥砂浆填实。其质量控制的关键是孔深　和孔径必须足够。　１．３清孔　先用空压机或手动气筒彻底吹净孔内的碎屑和　粉尘，再用丙酮擦拭孔道，并保持孔道干燥，绝不能　用水冲洗孑Ｌ道。如遇较潮湿的情况，必须用加热棒　进行干燥处理。若为垂直向下方向的孔洞，清孔工　作完成后，应用干净的丝棉将清洁过的孔洞临时封　堵，防止灰尘或异物落入。钻孔清理后，应由现场质　量负责人对钻孔的孔径、孔深、清孔情况进行检查　后，报监理或甲方逐孔进行验收，做好隐蔽验收记　录。其质量控制的关键是孔洞必须清理干净。　１．４钢材除锈　钢材经复检合格后方可使用。用磨光机或用钢　丝刷将除锈处理长度内的钢筋表面打磨出金属光　泽，然后用丙酮或乙醇将钢筋表面的油污及灰尘清　除干净。将处理好的钢筋码放整齐，报现场质量负　责人检查。处理后的钢筋应尽快植入孔内，以避免　再次氧化。其质量控制的关键是钢筋植入部分的表　面要干净，以增加与锚固胶的粘结力。　１．５配制锚固胶　锚固胶起着关键作用，使用前应进行现场试验　建材技术与应用２／２０１　１　・２７・

植筋技术在工程中的应用

摘要：植筋是将带肋钢筋通过胶粘剂锚固在即有的钢筋混凝土中的一项技术,具有施工方便、锚固可靠、工期短等优点，在原有混凝土构件上新增梁柱等的钢筋锚固、拉结筋锚固、设备基础及预埋件施工等工程上得到广泛应用。

关键词：植筋、拉拨试验

Abstract: plant steel is will ribbed reinforcement through the adhesive anchor in

some of the reinforced concrete a technology, with construction is convenient, anchor

reliable, short construction period and other advantages, in the original concrete

component of the new steel beams anchoring, Rachel reinforcement, equipment

foundation and embedment parts such as construction project is widely applied.

Keywords: planting-bar, pull to dial the test

植筋工程对混凝土的要求

混凝土必须为钢筋混凝土且受力钢筋满足最小配筋率的要求；混凝土强度不小于C20，若新增构件为悬挑构件时混凝土强度不小于C25；原构件混凝土锚固部位不得有局部缺陷，若有局部缺陷应先进行局部加固补强，然后再进行植筋工程的施工。

植筋工程对植筋胶粘剂的要求

植筋胶必须采用改性环氧类或改性乙烯基酯类（包括改性氨基甲酸酯）的胶粘剂，当锚固钢筋直径大于22mm时应采用A级植筋胶。

植筋工程对钢筋的要求

植筋用的钢筋必须为带肋钢筋。

植筋施工的步骤及方法

广东建材２００７年第４期　建筑设计与装饰　

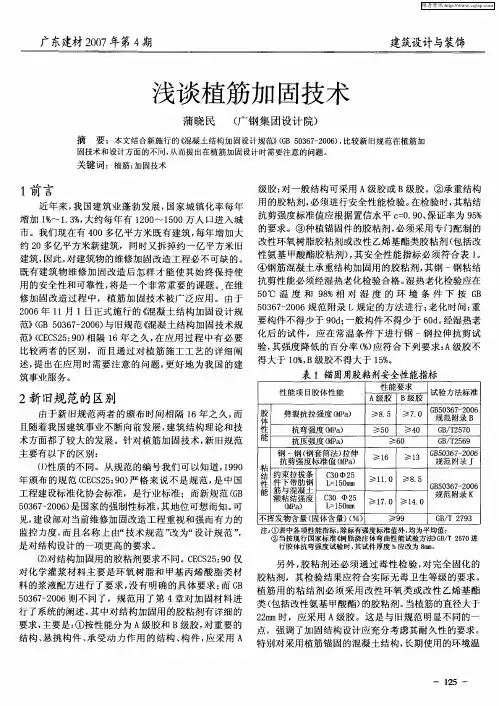

浅谈植筋加固技术　

蒲晓民　（广钢集团设计院）　摘　要：本文结合新施行的《混凝土结构加固设计规范》（ＧＢ　５０３６７—２００６），比较新旧规范在植筋加　固技术和设计方面的不同，从而提出在植筋加固设计时需要注意的问题。　关键词：植筋；加固技术　１前言　近年来，我国建筑业蓬勃发展，国家城镇化率每年　增加ｌ％～１．３％，大约每年有１２００￣１５００万人口进入城　市。我们现在有４００多亿平方米既有建筑，每年增加大　约２０多亿平方米新建筑，同时又拆掉约一亿平方米旧　建筑，因此，对建筑物的维修加固改造工程必不可缺的。　既有建筑物维修加固改造后怎样才能使其始终保持使　用的安全性和可靠性，将是一个非常重要的课题。　在维　修加固改造过程中，植筋加固技术被广泛应用。由于　２００６年ｌ１月１日正式施行的《混凝土结构加固设计规　范》（ＧＢ　５０３６７—２００６）与旧规范《混凝土结构加固技术规　范》（ＣＥＣＳ２５：９０）相隔ｌ６年之久，在应用过程中有必要　比较两者的区别，而且通过对植筋施工工艺的详细阐　述，提出在应用时需要注意的问题，更好地为我国的建　筑事业服务。　２新旧规范的区别　由于新旧规范两者的颁布时间相隔１６年之久，而　且随着我国建筑事业不断向前发展，建筑结构理论和技　术方面都了较大的发展。针对植筋加固技术，新旧规范　主要有以下的区别：　（１）性质的不同。从规范的编号我们可以知道，１９９０　年颁布的规范（ＣＥＣＳ２５：９０）严格来说不是规范，是中国　工程建设标准化协会标准，是行业标准；而新规范（ＧＢ　５０３６７—２００６）是国家的强制性标准，其地位可想而知。可　见，建设部对当前维修加固改造工程重视和强而有力的　监控力度，而且名称上由“技术规范”改为“设计规范”，　是对结构设计的一项更高的要求。　（２）对结构加固用的胶粘剂要求不同。ＣＥＣＳ２５：９０仅　对化学灌浆材料主要是环氧树脂和甲基丙烯酸脂类材　料的浆液配方进行了要求，没有明确的具体要求：而ＧＢ　５０３６７—２００６则不同了，规范用了第４章对加固材料进　行了系统的阐述。其中对结构加固用的胶粘剂有详细的　要求，主要是：①按性能分为Ａ级胶和Ｂ级胶，对重要的　结构、悬挑构件、承受动力作用的结构、构件，应采用Ａ　级胶；对一般结构可采用Ａ级胶或Ｂ级胶。②承重结构　用的胶粘剂，必须进行安全性能检验。在检验时，其粘结　抗剪强度标准值应根据置信水平ｃ＝Ｏ．９０、保证率为９５％　的要求。③种植锚固件的胶粘剂，必须采用专门配制的　改性环氧树脂胶粘剂或改性乙烯基酯类胶粘剂（包括改　性氨基甲酸酯胶粘剂），其安全性能指标必须符合表１。　④钢筋混凝土承重结构加固用的胶粘剂，其钢一钢粘结　抗剪性能必须经湿热老化检验合格。湿热老化检验应在　５０℃温度和９８％相对湿度的环境条件下按ＧＢ　５０３６７—２００６规范附录Ｌ规定的方法进行；老化时间：重　要构件不得少于９０ｄ；一般构件不得少于６０ｄ。经湿热老　化后的试件，应在常温条件下进行钢一钢拉伸抗剪试　验，其强度降低的百分率（％）应符合下列要求：Ａ级胶不　得大于１０％，Ｂ级胶不得大于１５％。　袁１锚固用胶粘剂安全性能指标　性能要求　性能项目胶体性能　试验方法标准　Ａ级胶　Ｂ级胶　胶　劈裂抗拉强度（ＭＰａ）　≥８．５　≥７．０　ＧＢ５０３６７—２００６　体　规范附录Ｂ　性　抗弯强度（ＭＰａ）　≥５０　≥４０　ＧＢ／Ｔ２５７０　能　抗压强度（ＭＰａ）　≥６０　ＧＢ／Ｔ２５６９　钢一钢（钢套筒法）拉伸　≥１６　≥１３　ＧＢ５０３６７—２００６　粘　抗剪强度标准值（ＭＰａ）　规范附录Ｊ　结　约束拉拔条　Ｃ３０中２５　≥１１．０　≥８．５　性　件下带肋钢　Ｌ＝１５０ｒａｍ　ＧＢ５０３６７—２００６　能　筋与混凝土　规范附录Ｋ　额粘结强度　Ｃ３０中２５　≥１７．０　≥１４．０　（ＭＰａ）　Ｌ＝１５Ｏｍｍ　不挥发物含量（固体含量）（　）　≥９９　ＧＢ／Ｔ　２７９３　注：①表中各项性能指标，除标有强度标准值外，均为平均值；　②当按现行国家标准　脂浇注体弯曲性能试验方法》ＧＢ／Ｔ　２５７０进　行胶体抗弯强度试验时，其试件厚度ｈ应改为８ｍｍ。　另外，胶粘剂还必须通过毒性检验，对完全固化的　胶粘剂，其检验结果应符合实际无毒卫生等级的要求。　植筋用的粘结剂必须采用改性环氧类或改性乙烯基酯　类（包括改性氨基甲酸酯）的胶粘剂。当植筋的直径大于　２２ｍｍ时，应采用Ａ级胶。这是与旧规范明显不同的一　点，强调了加固结构设计应充分考虑其耐久性的要求。　特别对采用植筋锚固的混凝土结构，长期使用的环境温　

浅谈植筋锚固技术在建筑工程中的应用

摘要：随着新技术新材料的不断产生，植筋技术在工程施工当中逐步推广，运用越来越普遍。由于植筋技术免去了预埋插筋的种种麻烦，操作过程中不仅具有施工简便灵活、操作面小、工作效率高，而且适应性强、锚固后结构的整体性能良好、造价低廉等优点，在工程施工中被广泛采用。本文主要对植筋技术的工作原理、施工工艺、植筋质量的影响因素进行分析。

关键词：植筋；拉结筋；技术；结构胶

1、引言

随着新技术新材料的不断产生，植筋（bonded rebars）技术在工程施工当中逐步推广，运用越来越普遍。由于植筋技术免去了预埋插筋的种种麻烦，操作过程中不仅具有施工简便灵活、操作面小、工作效率高，而且适应性强、锚固后结构的整体性能良好、造价低廉等优点，所以在工程施工中被广泛采用。植筋技术主要运用在老房子加固、局部补强、两种结构的连接等。本文主要探讨某钢筋混凝土框架结构中填充墙与原混凝土结构的连结。该工程为五层框架结构，局部为三层，填充墙为加气混凝土砌块墙，墙体拉结筋和构造柱采用植筋技术进行施工。

2、植筋技术工作机理

植筋技术是一种后锚固技术，也是一种新型的钢筋混凝土结构加固技术，是在原有结构、构件上采用机械钻出施工需要的孔径和孔深的空洞，然后填满专用的植筋胶，利用粘接材料自身的锚固力，

使钢筋与基材有效地锚固在一起，其产生的粘接强度与机械咬合力来承受受拉荷载，当植筋达到一定的锚固深度后，植入的钢筋就具有很强的抗拉拔力，从而保证了锚固强度。

植筋新技术也称为钢筋锚固技术，是运用高强度的化学粘合剂，使钢筋与混泥土结构产生较大的握固力，从而达到预埋效果，免除了前期进行钢筋预埋留设的麻烦，保证了预留钢筋位置的准确性。锚固后所承担的荷载完全能够达到钢筋或螺栓的极限荷载。《混凝土结构加固设计规范》中规定植筋技术适用于混凝土强度等级不低于c20。由于是通过化学粘合固定，不但对基材不会产生膨胀破坏，而且更适合边距、间距较小的工程部位。施工简便迅速、灵活安全并符合环保要求，造价低廉，施工周期短，效率高，因此被广泛采用于工程施工中。
