建筑给水排水工程复习资料

建筑给水排水工程复习

1.建筑内部污废水排水系统应能满足的基本要求？

（1）.系统能迅速畅通地将污废水排到室外

（2）.管道系统内的气压稳定，有毒有害气体不进入室内，保持室内良好的环境卫生。

（3）.管线布置合理，简短顺直，工程造价低。

2.水封

水封是设在卫生器具排水口下，用来抵抗排水管内气压变化，防止排水管道系统中气体窜入室内的一定高度的水柱，通常用存水弯来实施

水封高度过大，固体杂质容易沉积在存水弯底部，堵塞管道

水封高度过小，管内气体容易克服水封静水压力进入室内，污染环境

一般高度为50—100mm

水封破坏：因静态和动态造成存水弯内水封高度减少，不足以抵抗管道内允许的压力变化值，管道内气体进入室内的现象。

原因：自虹吸损失，诱导虹吸损失，静态损失

3室内集中热水供应系统组成

（1）.热媒系统（第一循环系统）

热媒系统由热源、水加热器和热媒管网组成。由锅炉生产的蒸汽（或高温热水）通过热媒管网送到水加热器加热冷水，经过热交换蒸汽变成冷凝水，靠余压经疏水器流到冷凝水池，冷凝水和新补充的软化水经冷凝水循环泵再送回锅炉加热为蒸汽，如此循环完成热的传递作用。对于区域性热水系统不需设置锅炉，水加热器的热媒管道和冷凝水管道直接与热力网连接。

（2）.热水供应系统（第二循环系统）

热水供水系统由热水配水管网和回水管网组成。被加热到一定温度的热水，从水加热器输出经配水管网送至各个热水配水点，而水加热器的冷水由高位水箱或给水管网补给。为保证各用水点随时都有规定水温的热水，在立管和水平干管甚至支管设置回水管，使一定量的热水经过循环水泵流回水加热器以补充管网所散失的热量。

（3）.附件

蒸汽、热水的控制附件及管道的连接附件，如温度自动调节器、疏水器、减压阀、安全阀、自动排气阀、膨胀罐、管道伸缩器、闸阀、水嘴等。

4.活性炭吸附的功能

（1）除臭。去除酚类、油类、植物腐烂和氯杀菌所导致水的异臭。

（2）除色。去除铁、猛、等重金属的氧化物和有机物所产生的色度。

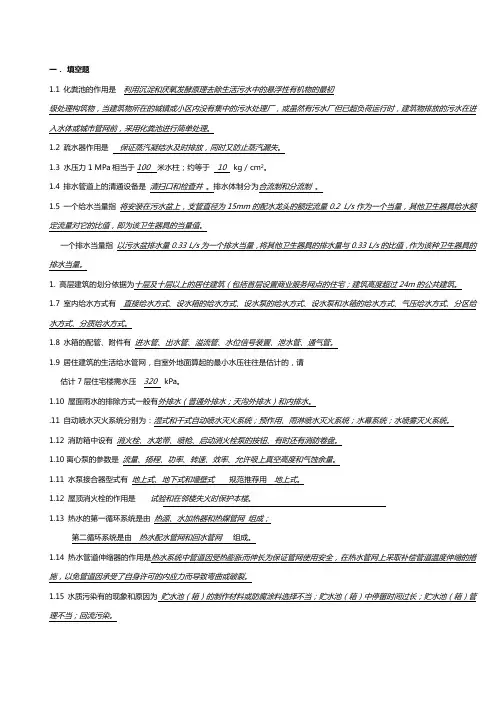

一． 填空题

1.1 化粪池的作用是

利用沉淀和厌氧发酵原理去除生活污水中的悬浮性有机物的最初

级处理构筑物，当建筑物所在的城镇或小区内没有集中的污水处理厂，或虽然有污水厂但已超负荷运行时，建筑物排放的污水在进入水体或城市管网前，采用化粪池进行简单处理。

1.2 疏水器作用是 保证蒸汽凝结水及时排放，同时又防止蒸汽漏失。

1.3 水压力1 MPa相当于100

米水柱；约等于 10 kg／cm2。

1.4 排水管道上的清通设备是 清扫口和检查井 。排水体制分为合流制和分流制 。

1.5 一个给水当量指 将安装在污水盆上，支管直径为15mm的配水龙头的额定流量0.2 L/s作为一个当量，其他卫生器具给水额定流量对它的比值，即为该卫生器具的当量值。

一个排水当量指 以污水盆排水量0.33 L/s为一个排水当量，将其他卫生器具的排水量与0.33 L/s的比值，作为该种卫生器具的排水当量。

1. 高层建筑的划分依据为十层及十层以上的居住建筑（包括首层设臵商业服务网点的住宅；建筑高度超过24m的公共建筑。

1.7 室内给水方式有 直接给水方式、设水箱的给水方式、设水泵的给水方式、设水泵和水箱的给水方式、气压给水方式、分区给水方式、分质给水方式。

1.8 水箱的配管、附件有 进水管、出水管、溢流管、水位信号装臵、泄水管、通气管。

1.9 居住建筑的生活给水管网，自室外地面算起的最小水压往往是估计的，请

估计7层住宅楼需水压 320 kPa。

1.10 屋面雨水的排除方式一般有外排水（普通外排水；天沟外排水）和内排水。

.11 自动喷水灭火系统分别为：湿式和干式自动喷水灭火系统；预作用、雨淋喷水灭火系统；水幕系统；水喷雾灭火系统。

1.12 消防箱中设有 消火栓、水龙带、喷枪、启动消火栓泵的按钮、有时还有消防卷盘。

1.10离心泵的参数是 流量、扬程、功率、转速、效率、允许吸上真空高度和气蚀余量。

答案： 建筑给水排水工程试题A卷

班级：给水排水工程 任课教师：高乃云

一． 填空题

1.1 化粪池的作用是 利用沉淀和厌氧发酵原理去除生活污水中的悬浮性有机物的最初

级处理构筑物，当建筑物所在的城镇或小区内没有集中的污水处理厂，或虽然有污水厂但已超负荷运行时，建筑物排放的污水在进入水体或城市管网前，采用化粪池进行简单处理。

1.2 疏水器作用是 保证蒸汽凝结水及时排放，同时又防止蒸汽漏失。

1.3 水压力1 MPa相当于100 米水柱；约等于 10 kg／cm2。

1.4 排水管道上的清通设备是 清扫口和检查井 。

排水体制分为合流制和分流制 。

1.5 一个给水当量指 将安装在污水盆上，支管直径为15mm的配水龙头的额定流量0.2

L/s作为一个当量，其他卫生器具给水额定流量对它的比值，即为该卫生器具的当量值。

一个排水当量指 以污水盆排水量0.33 L/s为一个排水当量，将其他卫生器具的排水量与0.33 L/s的比值，作为该种卫生器具的排水当量。

1.6 高层建筑的划分依据为十层及十层以上的居住建筑（包括首层设置商业服务网点的住宅；建筑高度超过24m的公共建筑。

1.7 室内给水方式有 直接给水方式、设水箱的给水方式、设水泵的给水方式、设水泵和水箱的给水方式、气压给水方式、分区给水方式、分质给水方式。

1.8 水箱的配管、附件有 进水管、出水管、溢流管、水位信号装置、泄水管、通气管。

1.9 居住建筑的生活给水管网，自室外地面算起的最小水压往往是估计的，请

估计7层住宅楼需水压 320 kPa。

1.10 屋面雨水的排除方式一般有外排水（普通外排水；天沟外排水）和内排水。

.11 自动喷水灭火系统分为6种，分别为：湿式和干式自动喷水灭火系统；预作用、雨淋喷水灭火系统；水幕系统；水喷雾灭火系统。

1.12 消防箱中设有 消火栓、水龙带、喷枪、启动消火栓泵的按钮、有时还有消防卷盘。

建筑给水排水工程（第七版）期末复习知识点

简答题

1、给水方式选择原则

⑴尽量利用外部给水管网的水压直接供水。

⑵除高层建筑和消防要求较高的大型公共建筑和工业建筑外，一般情况消防给水系统宜与生活或生产给水系统共用一个系统。

⑶生活给水系统中，卫生器具处的静压力不得大于0.6MPa。各分区最低卫生器具配水点静水压不宜大于0.45MPa。

2、管道布置基本要求

⑴确保供水安全和良好的水力条件，力求经济合理。

⑵保护管道不受损坏。

⑶ 不影响生产安全和建筑物的使用。

⑷便于安装维修。

3、什么情况下需要设置两路进水？ 答：室内消火栓超过10个且室外消防流量大于15/s时，室内消防给水管道至少应有两条进水管与室外环状网连接，并应将室内管道连成环状或将进水管与室外管道连成环状。

4、室内给水方式有哪几种？

答：直接给水方式、设水箱的给水方式、设水泵的给水方式、设水泵和水箱的给水方式、气压给水方式、分区给水方式、分质给水方式。

5、管道安装分为几种方式？各有什么优缺点？

答：分为明装和暗装。明装安装维修方便，造价低，但不美观，表面容易结露、积灰。暗装管道隐蔽，不影响室内美观、整洁，但施工复杂，维修困难，造价高。

6、建筑物内塑料给水管敷设应注意的要点有哪些？

⑴不得布置在灶台上边缘；明设立管距灶台边缘不得小于0.4m；距燃气热水器边缘不宜小于0.2m。达不到此要求时，应有保护措施。

⑵与水加热器和热水器应有不小于0.4m金属管过渡，不得直接埋于建筑物结构层内。如一定要埋设时，必须在管外设置套管。

⑶小管径的配水支管，可直接埋在找平层中，或安装在非承重墙体上开凿的管槽内。 ⑷采用卡套式或卡环式接口交联聚乙烯管、铝塑复合管，为避免直埋管因接口渗漏而维修困难，要求直埋管段中途不应接驳或用三通分水配水，采用分水器集中配水，管接口均明漏在外，便于检修。

⑸塑料给水管道在室内宜暗装。明装时立管应布置在不易受撞击处，如果不能避免，应在管外加保护措施。
