正文：

UMA（Unlicensed Mobile Access）协议是一种用于未授权频谱移动通信的技术，主要用于提高移动设备在未授权频谱上的接入速度和稳定性。UMA协议通过报文进行通信，以确保移动设备与网络之间的通信安全可靠。

一、UMA协议简介

UMA协议是在3GPP（第三代合作伙伴计划）的支持下制定的一种协议，主要用于实现移动设备在未授权频谱上的接入认证和数据传输。通过UMA协议，移动设备可以在未授权频谱上快速、安全地接入网络，提高移动通信的质量和效率。

二、UMA协议报文格式

UMA协议报文是UMA协议中承载信息的基本单元，包含多种报文类型。报文结构主要包括起始符、长度域、控制域、地址域、信息域、校验域和结束符。报文类型主要包括：接入请求报文、接入响应报文、数据传输报文等。报文的编码方式采用差分编码，以提高传输效率。

三、UMA协议报文应用场景

UMA协议报文主要用于移动设备接入认证和数据传输加密两个场景。在移动设备接入认证场景中，移动设备向网络发起接入请求，网络收到请求后返回接入响应报文，完成接入认证。在数据传输加密场景中，移动设备与网络之间通过数据传输报文进行通信，实现数据加密传输。

四、UMA协议的优势与局限性

UMA协议具有较高的安全性和传输效率，但在实际应用中也存在局限性。首先，UMA协议可能面临兼容性问题，因为其依赖于未授权频谱，而未授权频谱在不同国家和地区的使用情况有所不同。其次，部署UMA协议的成本相对较高，可能限制其在部分场景下的应用。 总之，UMA协议作为一种用于未授权频谱移动通信的技术，通过报文格式实现了移动设备与网络之间的安全可靠通信。

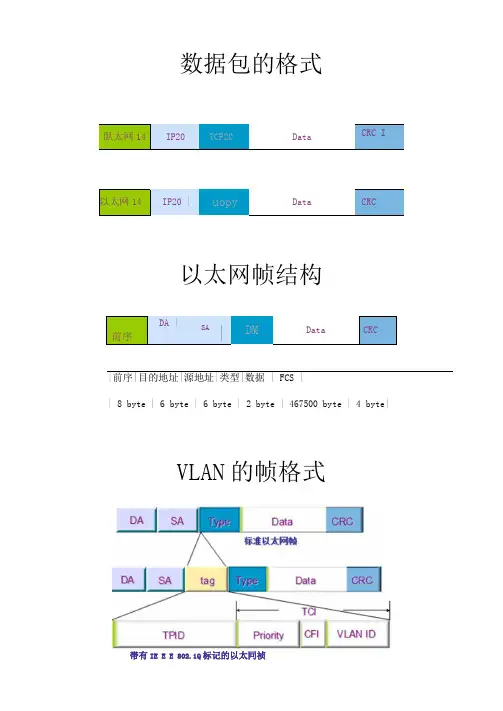

数据包的格式

臥太网14 IP20 TCP20 Data CRC I

以太网14 IP20 | uopy Data CRC

以太网帧结构

|前序 DA | SA | DM Data CRC

|前序|目的地址|源地址|类型|数据 | FCS |

| 8 byte | 6 byte | 6 byte | 2 byte | 467500 byte | 4 byte|

VLAN的帧格式

帯有IE E E 802.1Q标记的以太冋祯CFI（1位）VLAN ID（12 位）TPID的值是固定的，为8100H,指明了该帧带有 802.1Q/802.1P标记 信息。Priority标明了这个帧的优先级，此优先级用于质量服务（QoS）。 CFI为0代表规范格 式,为1代表非规范格式。

配置BPDU (Configuration BPDU)的封装与内容

用于计算生成树的各种信息和参数被圭寸装在配置 BPDU （ Configuration Bridge Protocol Data

Un it ）中在交换机之间发送。

配置BPDU使用标准LLC格式封装在以太网数据帧中。

当配置BPDU只用于计算生成树，不用于传递拓扑改变信息（第四章中详细描述）的时候：

Protocol Identifier （协议标识），Protocol Version Identifier （协议版本标识）和 BPDU Type

（BPDU类型）Flags （标志）四部分设置为全 0。

Root Identifier , Root Path Cost, Bridge Identifier 和 Port Identifier 四部分用于检测最优的配置 BPDU，进行生成树计算。

Message Age随时间增长而变大；

Max Age默认为20秒，如果Message Age达到Max Age ,则此配置BPDU被认为已经过期。

Hello Time默认为2秒，也即在指定端口上，配置 BPDU每隔两秒发送一次。

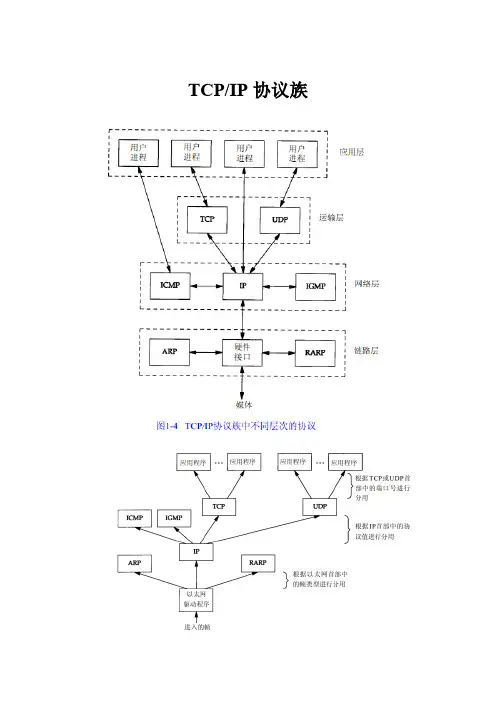

TCP/IP协议族

IP/TCP

Telnet和R login、FTP以及SMTP

IP/UDP

DNS 、TFTP、BOOTP、SNMP

ICMP是IP协议的附属协议、IGMP是Internet组管理协议

ARP（地址解析协议）和RARP（逆地址解析协议）是某些网络接口（如以太网和令牌环

网）使用的特殊协议，用来转换I P层和网络接口层使用的地址。

1、 以太帧类型

以太帧有很多种类型。不同类型的帧具有不同的格式和MTU值。但在同种物理媒体上都可同时存在。

▪ 以太网第二版[note 3] 或者称之为Ethernet II 帧，DIX帧，是最常见的帧类型。并通常直接被IP协议使用。

▪ Novell的非标准IEEE 802.3帧变种。

▪ IEEE 802.2 逻辑链路控制 (LLC) 帧

▪ 子网接入协议(SNAP)帧

所有四种以太帧类型都可包含一个IEEE 802.1Q选项来确定它属于哪个VLAN以及他的IEEE 802.1p优先级(QoS)。这个封装由IEEE 802.3ac定义并将帧大小从4字节扩充到1522字节(注：不包含7个前导字节和1个字节的帧开始符以及12个帧间距字节)。

IEEE 802.1Q标签，如果出现，需要放在源地址字段和以太类型或长度字段的中间。这个标签的前两个字节是标签协议标识符(TPID)值0x8100。这与没有标签帧的以太类型/长度字段的位置相同，所以以太类型0x8100就表示包含标签的帧，而实际的以太类型/长度字段则放在Q-标签的后面。TPID后面是两个字节的标签控制信息(TCI)。(IEEE 802.1p 优先级(QoS)和VLAN ID)。Q标签后面就是通常的帧内容。

802.3 以太网帧结构

前导码 帧开始符 MAC 目标地址 MAC

源地址 802.1Q 标签

(可选) 以太类型或长度 负载 冗余校验帧间距 7个octet 1个octet 6 octets 6 octets (4 octets) 2 octets 46–1500

Modbus协议的报文格式主要有两种：Modbus RTU和Modbus ASCII。

1. Modbus RTU格式：这是一种二进制数据传输方式，通讯速度快。其命令格式包括地址码、功能码、数据和CRC校验码。地址码用于指定待通信的设备地址，可以是广播地址、单设备地址或多设备地址。功能码指示指令类型，详细说明程序执行的操作是读取、写入还是查询串口通信协议。数据根据执行的命令指令来封装数据内容，数据长度为多字节。CRC校验码用于数据传输前计算校验和，检验数据是否传输正确。

2. Modbus ASCII格式：Modbus ASCII格式是以ASCII码形式来传输数据的，其命令格式与RTU格式类似，但数据部分是以ASCII码形式进行编码的。

以上信息仅供参考，如有需要，建议您查阅相关网站。
