变压器巡检表

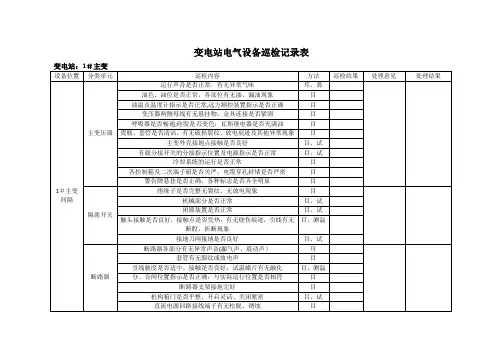

变电站电气设备巡检记录表

变电站：1＃主变

设备位置 分类单元 巡检内容 方法 巡检结果 处理意见 处理结果

1＃主变间隔 主变压器 运行声音是否正常，有无异常气味 耳、鼻

油色、油位是否正常，各部位有无渗、漏油现象 目

油温及温度计指示是否正常,远方测控装置指示是否正确 目

变压器两侧母线有无悬挂物，金具连接是否紧固 目

呼吸器是否畅通;硅胶是否变色；瓦斯继电器是否充满油 目

瓷瓶、套管是否清洁，有无破损裂纹、放电痕迹及其他异常现象 目

主变外壳接地点接触是否良好 目、试

有载分接开关的分接指示位置及电源指示是否正常 目、试

冷却系统的运行是否正常 目

各控制箱及二次端子箱是否关严，电缆穿孔封堵是否严密 目

警告牌悬挂是否正确，各种标志是否齐全明显 目

隔离开关 绝缘子是否完整无裂纹、无放电现象 目

机械部分是否正常 目、试

闭锁装置是否正常 目、试

触头接触是否良好，接触点是否发热，有无烧伤痕迹，引线有无断股、折断现象 目、测温

接地刀闸接地是否良好 目、试

断路器 断路器各部分有无异常声音(漏气声、震动声） 耳

套管有无裂纹或放电声 目

引线驰度是否适中、接触是否良好，试温蜡片有无融化 目、测温

分、合闸位置指示是否正确，与实际运行位置是否相符 目

断路器支架接地完好 目

机构箱门是否平整、开启灵活、关闭紧密 目、试

直流电源回路接线端子有无松脱、锈蚀 目

1#主变间隔 检查分、合闸线圈有无变色、变形或异味 目、鼻

互感器 互感器套管支柱绝缘子是否清洁，有无放电痕迹 目

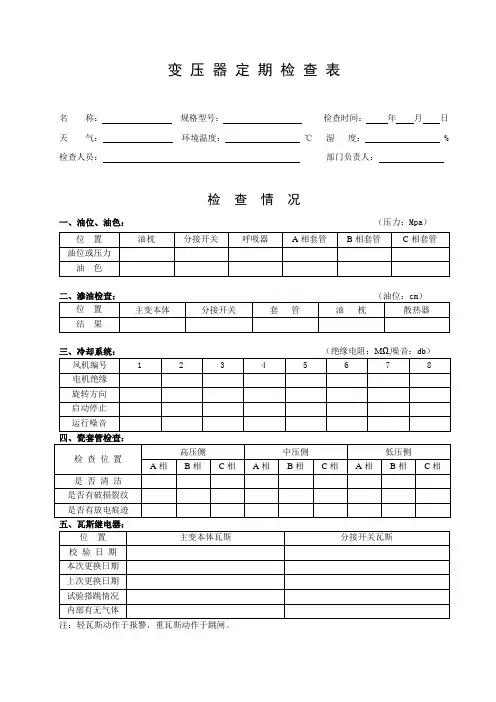

变 压 器 定 期 检 查 表

名 称： 规格型号： 检查时间： 年 月 日

天 气： 环境温度： ℃ 湿 度： %

检查人员： 部门负责人：

检 查 情 况

一、油位、油色： （压力：Mpa）

位 置 油枕 分接开关 呼吸器 A相套管 B相套管 C相套管

油位或压力

油 色

二、渗油检查： （油位：cm）

位 置 主变本体 分接开关 套 管 油 枕 散热器

结 果

三、冷却系统： （绝缘电阻：MΩ,噪音：db）

风机编号 1 2 3 4 5 6 7 8

电机绝缘

旋转方向

启动停止

运行噪音

四、瓷套管检查：

检 查 位 置 高压侧 中压侧 低压侧

A相 B相 C相 A相 B相 C相 A相 B相 C相

是 否 清 洁

是否有破损裂纹

是否有放电痕迹

五、瓦斯继电器：

位 置 主变本体瓦斯 分接开关瓦斯

校 验 日 期

本次更换日期

上次更换日期

试验搭跳情况

11:00:0018:001:3011:00:0018:001:3011:00:0018:001:3011:00:0018:001:3011:00:0018:001:3011:00:0018:001:3011:00:0018:001:30

PT柜 日期： 年 月 10KV变电站巡检表日期:控制点控制标准日期：日期:日期:日期:日期:

3、本表由10KV当班巡检人按时填写，有能量化数据的将巡检数据填入表中，没有数据的用A、B、C表示，A-符合标准要求、B-有隐患或异常、C-出现故障，复审人每周进行一次复审。室内温度室内湿度挡鼠板完好室内温度及温湿是否度适宜。查看温湿度表并记录数据，室内温度不得超过35℃，湿度不应超过70%Rh。门窗是否完好严密查看带电显示器、指示灯的指示与开关实际位置是否相符。带电显示器、指示灯有无损坏。通过观察窗查看高压柜出线电缆或母排无放电打火、无明显变色记录进线柜最高电流数值（A）记录电压表指示是否正确，电压表指示电压10kV±7%

4、巡检结果为“B、C”的，在10KV变电站设备隐患自查表中填写详细的文字说明。1、此表放置在各站巡检区域现场，巡检人员按照巡检项目和巡检标准在对应区域填写巡检数据。2、此表巡检频次为3次/天，按照巡检时间进行。区域需要更改频次填写该区域巡检频次。巡检人备注：复审人：光字牌和报警信号灯有无报警。如有报警立即通知维修进检修

变电站有无漏水现象，通风是否良好。用测温仪对电池表面进行测温，电池表面温度不应超过50℃查看1#、2#电池组电压（220V±10%），母线电压（220V±10%），浮充机电压（220V±10%），浮充机电流变压器进线刀闸

高压柜用测温仪对刀闸进出线各联接点进行测温，各节点温度不应大于70℃刀闸连杆销子锁住、可靠开关运行声音正常，无异常声音、异味

风机工作正常、无异常声音日期:

查看变压器温控器上显示的变压器三相温度。如温控器显示温度超过90℃，应手动开启变压器风机对变压器

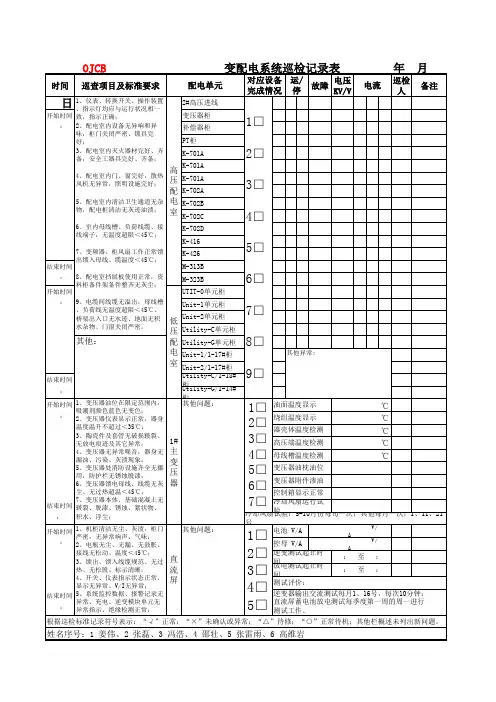

时间巡查项目及标准要求故障电压KV/V巡检人备注日2#高压进线开始时间变压器柜 ：补偿器柜PT柜K-701AK-701AK-701AK-702AK-702BK-702CK-702DK-416K-426结束时间M-313B ：M-323B开始时间UTIT-0单元柜 ：Unit-1单元柜Unit-2单元柜Utility-C单元柜其他：Utility-G单元柜Unit-1/1-17#柜Unit-2/1-17#柜结束时间Utility-C/1-18#柜 ：Utility-G/1-14#柜开始时间 ：结束时间 ：开始时间 ：结束时间 ：其他问题：其他问题：1□。2□。3□。4□。5□。6□。7□。8□。9□1□2□3□4□5□6□7□1□2□3□4□5□1、仪表、转换开关、操作装置、指示灯均应与运行状况相一致，指示正确；2、配电室内设备无异响和异味，柜门关闭严密、锁具完好；3、配电室内灭火器材完好、齐备，安全工器具完好、齐备；4、配电室内门、窗完好，散热风机无异常，照明设施完好；5、配电室内清洁卫生通道无杂物，配电柜清洁无灰迹油渍；6、室内母线槽、负荷线缆、接线端子，无温度超限＜45℃；7、变频器、柜风扇工作正常馈出馈入母线、缆温度＜45℃；8、配电室挡鼠板使用正常，资料柜备件架备件整齐无灰尘；9、电缆间线缆无溢出，母线槽、负荷线无温度超限＜45℃、桥架出入口无水迹、地面无积水杂物、门窗关闭严密。1、变压器油位在限定范围内，吸潮剂颜色蓝色无变色；2、变压器仪表显示正常，器身温度温升不超过＜35℃；3、陶瓷件及套管无破损皲裂、无放电痕迹及其它异常；4、变压器无异常噪音，器身无漏油、污染、灰渍现象；5、变压器处消防设施齐全无挪用，防护栏无锈蚀脱漆；6、变压器馈电母线、线缆无灰尘、无过热超温＜45℃；7、变压器本体、基础混凝土无皲裂、脱漆、锈蚀、絮状物、积水、浮尘；1、机柜清洁无尘、灰渍，柜门严密，无异常响声、气味；2、电瓶无尘、无漏、无鼓胀、接线无松动、温度＜45℃；3、馈出、馈入线缆规范、无过热、无松脱、标示清晰；4、开关、仪表指示状态正常、显示无异常、V/I无异常；5、系统监控数据、报警记录无异常、充电、逆变模块单元无异常指示、绝缘检测正常；逆变测试起止时间 ： 至 ：放电测试起止时间 ： 至 ：测试评价：根据巡检标准记录符号表示：“√”正常；“×”未确认或异常；“△”待修；“○”正常待机；其他栏概述未列出新问题。姓名序号：1 姜伟、2 张磊、3 冯浩、4 邵壮、5 张雷雨、6 高维岩直流屏逆变器输出交流测试每月1、16号，每次10分钟；直流屏蓄电池放电测试每季度第一周的周一进行测试工作。控制箱显示正常冷却风扇运行试验冷却风扇试验：5-10月份每旬一次；其他每月一次；1、11、21号电池 V/A V/A控母 V/A V/A器壳体温度检测℃高压端温度检测℃母线槽温度检测℃变压器油枕油位变压器附件渗油 OJCB 变配电系统巡检记录表 年 月配电单元对应设备完成情况运/停电流
