母线槽设备安全操作规程

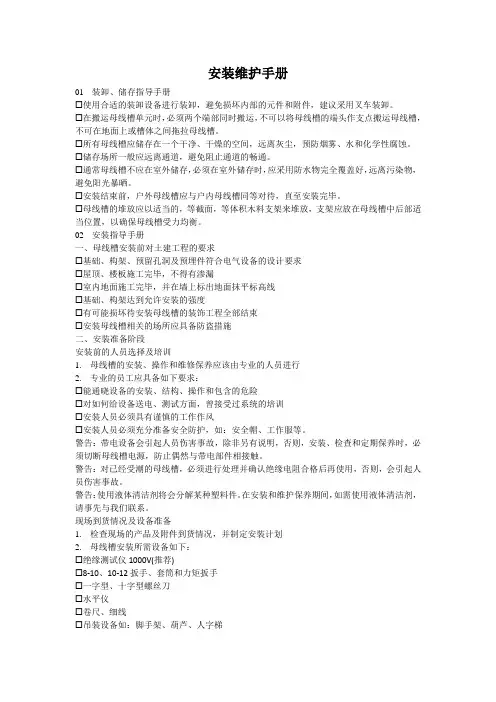

安装维护手册

01 装卸、储存指导手册

使用合适的装卸设备进行装卸，避免损坏内部的元件和附件，建议采用叉车装卸。

在搬运母线槽单元时，必须两个端部同时搬运，不可以将母线槽的端头作支点搬运母线槽，不可在地面上或槽体之间拖拉母线槽。

所有母线槽应储存在一个干净、干燥的空间，远离灰尘，预防烟雾、水和化学性腐蚀。

储存场所一般应远离通道，避免阻止通道的畅通。

通常母线槽不应在室外储存，必须在室外储存时，应采用防水物完全覆盖好，远离污染物，避免阳光暴晒。

安装结束前，户外母线槽应与户内母线槽同等对待，直至安装完毕。

母线槽的堆放应以适当的，等截面，等体积木料支架来堆放，支架应放在母线槽中后部适当位置，以确保母线槽受力均衡。

02 安装指导手册

一、母线槽安装前对土建工程的要求

基础、构架、预留孔洞及预埋件符合电气设备的设计要求

屋顶、楼板施工完毕，不得有渗漏

室内地面施工完毕，并在墙上标出地面抹平标高线

基础、构架达到允许安装的强度

有可能损坏待安装母线槽的装饰工程全部结束

安装母线槽相关的场所应具备防盗措施

二、安装准备阶段

安装前的人员选择及培训

1. 母线槽的安装、操作和维修保养应该由专业的人员进行

2. 专业的员工应具备如下要求：

能通晓设备的安装、结构、操作和包含的危险

对如何给设备送电、测试方面，曾接受过系统的培训

安装人员必须具有谨慎的工作作风

安装人员必须充分准备安全防护，如：安全帽、工作服等。

警告：带电设备会引起人员伤害事故，除非另有说明，否则，安装、检查和定期保养时，必须切断母线槽电源，防止偶然与带电部件相接触。

警告：对已经受潮的母线槽，必须进行处理并确认绝缘电阻合格后再使用，否则，会引起人员伤害事故。

警告：使用液体清洁剂将会分解某种塑料件。在安装和维护保养期间，如需使用液体清洁剂，请事先与我们联系。

现场到货情况及设备准备

1. 检查现场的产品及附件到货情况，并制定安装计划

母线操作保养规程

1. 前言

母线是电气输配电系统中的重要组成部分，其承担着电压高、电流大的运行环境。正确使用和保养母线，对于保证电力系统的正常运行、延长母线的使用寿命以及确保工作人员人身安全具有重要意义。为此，本文档旨在制定母线操作保养规程，以便操作人员能够正确使用、保养母线。

2. 操作规程

2.1 操作前准备

在对母线进行操作前，必须进行以下准备工作：

1. 确保操作人员具有相关操作证书，并且在安全操作范围内；

2. 关闭母线所在回路的开关，并锁好开关。必要时，可以使用安全挂锁等标记方式，以起到避免误操作的作用；

3. 推开母线遮罩，清洁和检查母线表面有无污秽、损坏或者导电介质老化等现象，必要时可以进行清理和维修；

4. 钳接接地线，并接通接地刀。

2.2 母线操作注意事项

1. 母线操作过程中，必须严格按照安全操作规程操作，严禁在操作中随意进行移动和摆放组件；

2. 操作时要注意保持清洁，不得在母线上丢弃物品、吐痰等。 3. 操作人员必须采用绝缘手套、绝缘鞋及其他必要的安全防护设备，防止触电事故；

4. 操作期间不得靠近其他有电压的设备和介质；

5. 操作人员要时刻关注母线的自然风冷情况，确保母线表面无结露现象。

2.3 母线保养工作

1. 对于母线表面出现结露或者污秽现象，必须及时清理；

2. 对于母线及其附件的定期检查，检查内容包括：

• 母线表面有无凸起或凹坑，表面有无结露现象，本领极附件的外壳是否锈蚀或者变形；

• 母线端子的紧固情况是否良好，接线螺栓有无松动现象；

• 电气接触件是否干净整洁，无氧化腐蚀现象及异味等；

• 有限元接头和接线端子的紧固情况是否良好。

2.4 操作结束

1. 操作结束时，必须将母线接头和引接线外托清洁干净；

2. 关闭母线所在回路的开关，并锁好开关。必要时，可以使用安全挂锁等标记方式，以起到避免误操作的作用；

3. 将母线遮罩推上。

4. 母线检修完毕后，必须进行恢复供电试验和安全感知试验。 3. 结语

1 户内母排接地线安全操作及保养规程

母排是指将多个电气设备组成的线路通过连接块（端子）的方式连接成一条集合线路，用于分配、控制和保护电能。接地线用于将电气设备的金属外壳或框架连接到地电位，以保证人身安全。本文将介绍户内母排接地线的安全操作规程和保养方法。

一、安全操作规程

1.1 选择合适的母排

在购买母排时，应根据实际需求选择适当的规格和电压等级。母排的额定电流应大于电路负荷电流，以保证电路的正常运行。同时，应选择有国家/国际标准认证的优质母排，确保产品的质量和安全性。

1.2 安装前检查

在进行母排安装之前，应对发现的任何损坏或缺陷进行彻底的检查。检查包括母排本身的质量、长度、颜色、电压等级是否符合要求，母排上的接线柱或端子等是否完好无损。如果发现母排存在质量问题或损坏，应及时更换。

1.3 安装线路前断电

在进行母排连接线路之前，必须切断电源。在连接线路之后，应开机前进行线路检查，确保电源供电正常。如果遇到不明问题，应立即断开电源并寻求专业人员的帮助。 2 1.4 母排接地线的接法

母排接地线的接法要严格遵守安装规程和电气安全标准。应将母排接地线紧固在接地柱上，并使其与接到的母排电线保持良好的接触，确保接地线与母排电线之间的接触电阻小于0.05欧姆。

1.5 防护措施

在进行母排安装的时候，必须戴好绝缘手套，并使用绝缘工具，以免触碰到裸露的金属部件，引起电击伤害。

二、保养规程

2.1 定期检查

母排接地线的定期检查可以发现与母排连接柱或接地极柱松动、腐蚀和劣化等问题，有利于提前发现并及时解决问题，保证电气设备的正常运行。

2.2 清洁和保养

母排与其他设备一样需要定期进行清洁、检查和保养工作。应用刷子和抹布等工具将油污、灰尘和其它污染物清除干净，以保持母排的清洁卫生，并防止接触阻力过大，影响设备的正常运行。

2.3 更换损坏部件

如果母排上的接线柱或端子松动、老化或损坏，应及时更换。对于母排连接处的损坏，应及时进行修补和更换。 3 2.4 定期做记录

第 1 页 共 5 页 操作母线时的安全注意事项

(1)备用和检修后的进线送电操作，应使用装有反映各种故障类型速断保护的断路器进行，若只用隔离开关向母线送电时，必须进行必要的检查，确认设备良好、绝缘良好。

(2)装有母差保护的母线，必须将母差保护作相应切换后才能进行母线操作。

(3)运行中的双母线，当将一组母线上的部分或全部断路器倒至另一组母线时，操作前应确保母联断路器及其隔离开关在合闸位置，停用母联断路器的操作电源，以使母联断路器非自动；同时应注意母线电压互感器低压侧倒送电。

(4)无母联断路器的双母线或母联断路器不能启用，需停用母线，投入备用母线时，应尽可能利用外来电源断路器对备用母线试送电。不具备上述条件时，则应仔细检查备用母线，确认设备正常，可以送电后，先合上原备用母线上的隔离开关，再拉开原运行母线上的所有隔离开关。

(5)母线操作后，应检查倒换母线上的所有断路器的保护和自动装置电压是否切换至相应母线的电压互感器上。

(6)当由变压器向母线送电时，可先将线路断路器连于母线上，或将变压器中性点接地，或在母线电压互感器二次侧的开口三角形回路接人适当电阻后再送电，以防发生铁磁谐振或因母线对地三相电容不平衡而引起异常过电压。 第 2 页 共 5 页 (7)在旁路断路器代出线断路器运行操作中，应先用旁路断路器对旁母冲击正常后，再使用线路旁母隔离开关对旁母充电或断电，然后用旁路断路器进行合、解环。

(8)已发生故障的母线上的断路器需倒换至正常运行母线上时，应先拉开故障母线上的断路器和隔离开关，检查明确，并隔离母线故障点后，才能进行由正常运行母线对断路器的恢复送电操作。

(9)母线操作时，母差保护的运行按母差保护的运行规程执行。

操作母线时的安全注意事项（二）

母线是供电系统中的主要输电装置，一般用于输送大电流的场合。因此，在进行母线操作时，必须重视安全问题，以防止电击、短路、火灾等事故的发生。下面是操作母线时的一些安全注意事项。
