电缆桥架安装工程施工方案

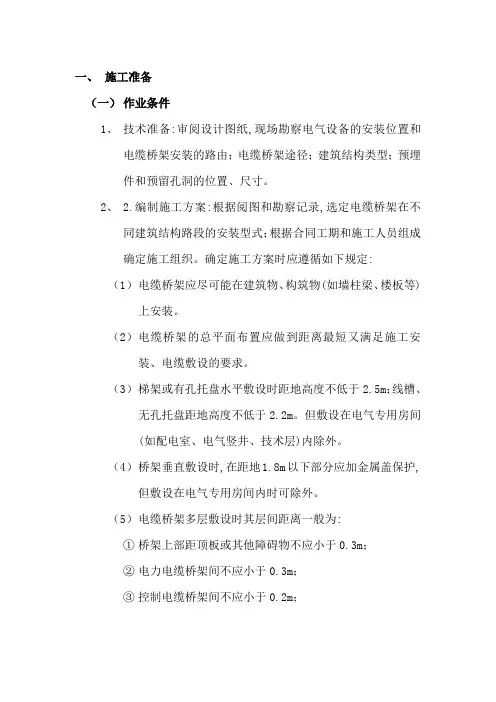

一、 施工准备

（一） 作业条件

1、 技术准备:审阅设计图纸,现场勘察电气设备的安装位置和电缆桥架安装的路由；电缆桥架途径；建筑结构类型；预埋件和预留孔洞的位置、尺寸。

2、 2.编制施工方案:根据阅图和勘察记录,选定电缆桥架在不同建筑结构路段的安装型式；根据合同工期和施工人员组成确定施工组织。确定施工方案时应遵循如下规定:

（1） 电缆桥架应尽可能在建筑物、构筑物(如墙柱梁、楼板等)上安装。

（2） 电缆桥架的总平面布置应做到距离最短又满足施工安装、电缆敷设的要求。

（3） 梯架或有孔托盘水平敷设时距地高度不低于2.5m；线槽、无孔托盘距地高度不低于2.2m。但敷设在电气专用房间(如配电室、电气竖井、技术层)内除外。

（4） 桥架垂直敷设时,在距地1.8m以下部分应加金属盖保护,但敷设在电气专用房间内时可除外。

（5） 电缆桥架多层敷设时其层间距离一般为:

① 桥架上部距顶板或其他障碍物不应小于0.3m；

② 电力电缆桥架间不应小于0.3m；

③ 控制电缆桥架间不应小于0.2m； ④ 弱电电缆桥架与电力电缆桥架间不应小于0.5m,如有屏蔽盖板可减至0.3m。

（6） 下列不同电压不同用途的电缆除因条件限制只能安装在同一层桥架上并采用隔板隔开外,均不应敷设在同一层桥架上:

① 1kⅤ以上和1kⅤ以下的电缆；

② 强电、弱电、控制电缆；

③ 应急照明和其他照明电缆；

④ 向一级负荷供电的双路电源电缆。

（7） 几组电缆在同一高度敷设时,各相邻电缆桥架间应考虑维护、检修的需要,一般不宜小于0.6m。

（8） (8)电缆桥架水平敷设时,支撑跨距一般为1.5～3m,垂直敷设时,固定点间距不大于2m。桥架弯曲半径小于300mm时,应在距弯曲段与直线段接合处300～600mm的直线段侧设一个支撑,当弯曲半径大于300mm时,还应在弯曲段中部增设一个支吊架。在进出箱、柜和变形缝及丁字接头的三端500mm内设支撑。

电缆桥架安装工程施工方案(总5页)

-CAL-FENGHAI.-(YICAI)-Company One1

-CAL-本页仅作为文档封面，使用请直接删除 一、编制依据

1、建筑电气工程施工质量验收规范（gb50303-20xx）

2、陕西省建筑设计研究院设计的西安交大第一医院医疗综合楼电气施工图纸

二、工程概况

本电气工程分强电部分、弱电部分、自控部分。强电部分主要包括高、低压系统、照明系统、应急照明系统、动力系统、防雷接地系统。弱电部分包括：火灾自动报警和联动控制系统，广播和紧急广播系统、医护呼应系统、有线电视系统、ic卡电话系统、保安监控系统。自控部分主要是楼宇控制系统，楼宇自控采用集中管理，分散控制系统由现场控制级及中央管理级两级组成，现场控制级采用数字控制单元（ddc分站）实现数据采集及就地控制与显示，管理级即监控主机对于整个建筑物各个系统进行集中管理，显示，打印，存储报警处理。

ⅰ、室内电缆桥架安装工程

一、施工准备

（一）作业条件

1. 技术准备：审阅设计图纸，现场勘察电气设备的安装位置和电缆桥架安装的路线；电缆桥架途径；建筑结构类型；预埋孔洞的位置、尺寸。

2. 编制施工方案：根据阅图和勘察记录，选定电缆桥架在不同建筑结构路段的安装型式；根据合同工期和施工人员组成确定施工组织。

（二）材质要求

1. 根据设计要求的规格型号、现场勘察记录和施工方案编制材料使用计划，包括各种规格电缆桥架的直线段、弯通、桥架附件及支、吊架等。注意电缆桥架安装所需的各种材料均需使用镀锌材料。

2. 根据设计要求和现场勘察记录，编制电缆使用计划，包括各种规格、型号的电力电缆、控制电缆等。

3. 电缆桥架的进货检验：

（1）桥架产品包装箱内应有装箱清单、产品合格证和出厂检验报告，并按清单清点桥架或附件的规格和数量。

（2）检查桥架扳材厚度应满足下列要求：略

（3）桥架外观检查测量外形尺寸与标称型号规格是否一致。

共9页，第1页

室内电缆桥架安装 分项工程质量技术交底卡

JD20141205

施工单位

工程名称 分部工程

交底部位 专业技术

负责人

交底人 交底日期 年 月 日

交

底

内

容

一、 施工准备

（一） 作业条件

1、 技术准备:审阅设计图纸,现场勘察电气设备的安装位置和电缆桥架（线槽）安装的路线；电缆桥架（线槽）规格符合设计图要求。

2、 配合土建的结构施工预留孔洞的位置、尺寸符合要求，预埋吊架、吊杆和预埋铁已全部完成，安装电缆桥架所需要的支架等附件巳加工好。。

3、 顶棚、墙面的抹灰装饰工作已完工，高层建筑的竖井抹灰作业已完成，竖井内电气预埋管路巳整理好。

4、 桥架材料、辅材已全部到货，规格、质量满足设计要求。

5、 施工方案、技术交底已完成，安全措施已得到落实。

6、 现场条件

（1）、土建工程应全部结束且预留孔洞已经清理,一般预埋件、防火隔板预埋件符合设计要求,预埋件安装牢固,强度合格。

（2）、桥架架设沿线通道模板、架管等设施拆除完毕,场地已清理干净,道路畅通。

（3）、桥架支、吊架等附件已加工完毕。

（4）、室内电缆桥架的安装宜在管道及空调工程施工基本完毕后进行。如需交叉作业,既要做好电气工程的成品保护,又要执行其他分项工程成品保护措施。

7、 编制施工方案:根据审阅图和勘察记录,选定电缆桥架在不同建筑结构路段的安装型式；根据合同工期和施工人员组成确定施工组织，并进行技术交底。确定施工方案时应遵循如下规定:

（1） 电缆桥架应尽可能在建筑物、构筑物(如墙柱梁、楼板等)上安装。

（2） 电缆桥架的总平面布置应做到距离最短又满足施工安装、电缆敷设的要求。

（3） 梯架或有孔托盘水平敷设时距地高度不低于2.5m；线槽、无孔托盘距地高度不低于2.2m。但敷设在电气专用房间(如配电室、电气竖井、技术层)内除外。

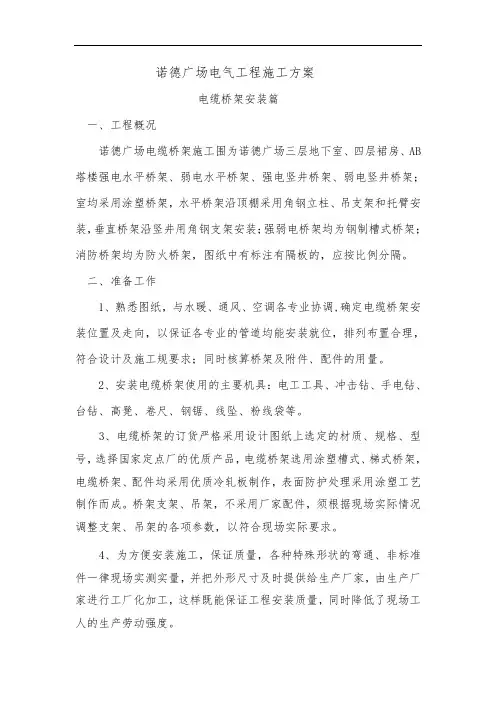

诺德广场电气工程施工方案

电缆桥架安装篇

一、工程概况

诺德广场电缆桥架施工围为诺德广场三层地下室、四层裙房、AB塔楼强电水平桥架、弱电水平桥架、强电竖井桥架、弱电竖井桥架；室均采用涂塑桥架，水平桥架沿顶棚采用角钢立柱、吊支架和托臂安装，垂直桥架沿竖井用角钢支架安装；强弱电桥架均为钢制槽式桥架；消防桥架均为防火桥架，图纸中有标注有隔板的，应按比例分隔。

二、准备工作

1、熟悉图纸，与水暖、通风、空调各专业协调,确定电缆桥架安装位置及走向，以保证各专业的管道均能安装就位，排列布置合理，符合设计及施工规要求；同时核算桥架及附件、配件的用量。

2、安装电缆桥架使用的主要机具：电工工具、冲击钻、手电钻、台钻、高凳、卷尺、钢锯、线坠、粉线袋等。

3、电缆桥架的订货严格采用设计图纸上选定的材质、规格、型号，选择国家定点厂的优质产品，电缆桥架选用涂塑槽式、梯式桥架，电缆桥架、配件均采用优质冷轧板制作，表面防护处理采用涂塑工艺制作而成。桥架支架、吊架，不采用厂家配件，须根据现场实际情况调整支架、吊架的各项参数，以符合现场实际要求。

4、为方便安装施工，保证质量，各种特殊形状的弯通、非标准件一律现场实测实量，并把外形尺寸及时提供给生产厂家，由生产厂家进行工厂化加工，这样既能保证工程安装质量，同时降低了现场工人的生产劳动强度。

5、电缆桥架到货后，首先核对规格、型号等是否符合图纸及定货合同要求，外观是否良好，各类配件、附件是否齐全，是否出具出厂合格证、试验、检验报告等。

6、桥架外应光滑平整，无毛刺，无损伤电缆绝缘的凸起和尖角，不应有扭曲、翘边等变型现象。螺栓、垫圈、弹簧垫等配件均为镀锌件。

7、配合土建的结构施工，检查确认预留洞、预埋铁的数量位置是否正确，有问题及时处理。

三、施工工艺

1、工艺流程

弹线定位→膨胀螺栓安装→立柱、吊支架和托臂安装→电缆桥架安装→电缆桥架接地
