电力电子技术试题库

电力电子技术试题库

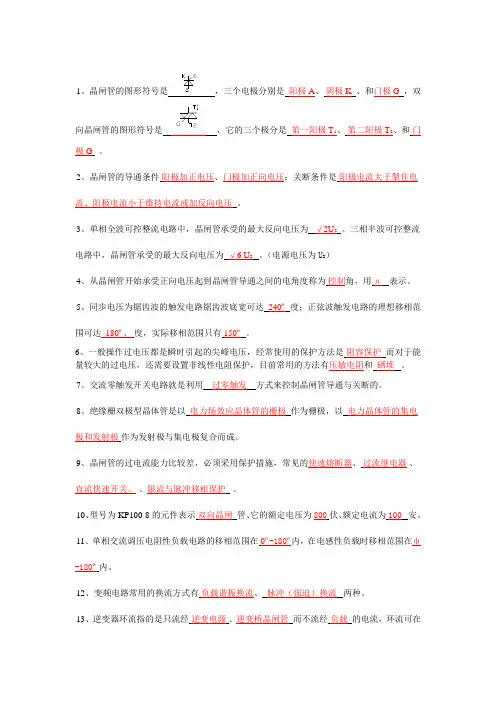

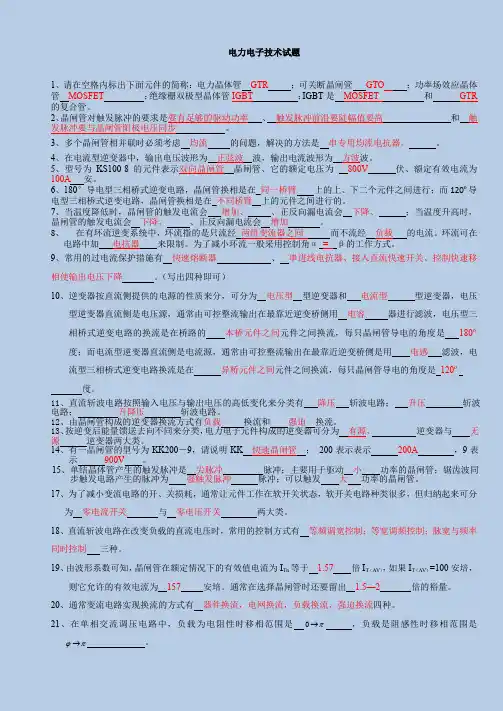

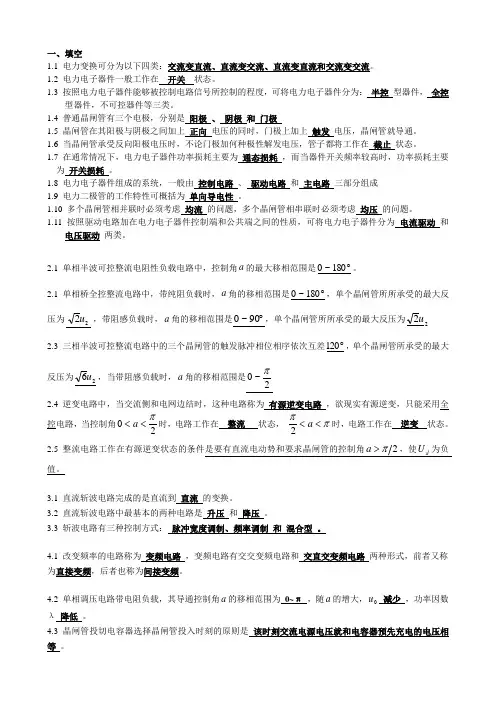

一、填空题（每空格1分，共110分）

1.晶闸管是硅晶闸管的缩写。常用的有螺栓式和螺栓式。2.晶闸管和二极管一样，具有可控特性。

3．为了保证晶闸管可靠与迅速地关断，通常在管子阳极电压下降为零之后，加一段时间的＿＿＿＿电压。

4.所选晶闸管的额定电压应大于实际运行中最大电压的倍，以使其具有一定的电压裕度。

5．选用晶闸管的额定电流时，根据实际最大电流计算后至少还要乘以＿＿＿＿＿＿＿。

6.螺栓晶闸管上螺栓的一端为极。

7．单相半波可控整流电路，当电感性负载接续流二极管时，控制角的移相范围为＿＿＿＿＿＿＿。

8.在反电动势负载的情况下，只有当的瞬时值大于负载的反电动势时，整流桥中的晶闸管才能触发以正电压导通。

9．把晶闸管承受正压起到触发导通之间的电角度称为＿＿＿＿＿＿＿。10．＿＿＿＿＿＿＿可控整流电路，是三相可控整流电路最基本的组成形式。11．三相半波可控整流电路，带大电感负载时的移相范围为＿＿＿＿＿＿＿。12．采用晶闸管共阳极接法的缺点是：要求三个触发电路的输出线圈＿＿＿＿＿。13．触发脉冲可采取宽脉冲触发与双窄脉冲冲触发两种方法，目前采用较多的是＿＿＿＿＿触发方法。

14.由于电路的公共阴极和公共阳极组的换向点被60°隔开，因此每60°有一次。

15．三相桥式整流电路控制角α的起算点，如α＝30o，在对应的线电压波形上脉冲距波形原点为＿＿＿＿＿＿＿。

16.双窄脉冲触发是指当某个晶闸管被触发时，触发电路将同时向1号晶闸管补充一个脉冲。

17．在三相可控整流电路中，α＝0o的地方（自然换相点）为相邻线电压的交点，它距对应线电压波形的原点为＿＿＿＿＿＿＿。

18.在三相半波可控整流电路中，当控制角为时，电流是连续的。

19．在三相半波可控整流电路中，电感性负载，当控制角＿＿＿＿＿＿＿时，输出电压波形出现负值，因而常加续流二级管。 20.三相桥式全控整流电路，电阻负载，当控制角为时，电流接通

续。

21.三相桥式可控整流电路适用于电压和电流不太大的场合。22.带平衡电抗器的双逆星控整流电路由两组三相半波控整流电路组成。

23．考虑变压器漏抗的可控整流电路中，在换相过程期间，两个相邻的晶闸管同时导通，对应的电角度称为＿＿＿＿＿＿＿。

24.在考虑变压器漏抗的可控整流电路中，与不考虑漏抗的可控整流电路相比，输出电压的平均值为。

25．设计选用整流变压器的基本技术参数为变压器容量与＿＿＿＿＿＿＿。26．快速熔断器接法有多种，从要求过电流保护可靠性好来说，合适的快熔接法是＿＿＿＿＿＿＿。

27.当晶闸管元件并联时，确保每个元件共享电流。28.将直流电转换为特定频率或可变频率的交流电的过程称为无源逆变器。

29．在晶闸管有源逆变电路中，绝对不允许两个电源势＿＿＿＿＿＿＿相连。30．双向晶闸管，其核心部分是＿＿＿＿＿＿＿的半导体结构。

31.在无源逆变器和直接斩波电路中，必须设置换向，以可靠地关闭强制导通的晶闸管。

32.在三相全控桥式变流电路中，控制角α与逆变角β之间的关系为___________。33.三相桥式不控整流电路中，整流二极管在每个输入电压基波周期内的换流次数为___________。

34.在三相全控桥式有源逆变器电路中，直流侧输出电流和电压UD=______________________________，最小反演角通常取βmin=___________________

36.在桥式全控有源逆变电路中，理论上逆变角β的范围是___________。37.对同一只晶闸管，断态不重复电压udsm与转折电压ubo数值大小上有udsm______ubo。

38.对于同一晶闸管，保持电流IH和保持电流IL的值为IL。在三相全控桥式整流电路的单脉冲触发模式下，脉冲宽度要求为。40.三相全控桥式整流器电路中晶闸管电流的有效值IVI=________id.41。在全桥控制电路中，将触发角设置为α，然后将反角度β设置为＝_____42。单相全控桥式整流电路能否用于有源逆变器电路______43。改变SPWM逆变器中的调制比可以改变。44.电流源逆变器中间直流链路的储能元件为。

45.三相半波可控整流电路能否用于有源逆变电路中？___________。

46.在三相全控桥式变换器电路中，交流非线性压敏电阻过压保护电路的连接方式如下：___________________。 47.抑制过电压的方法之一是用___________吸收可能产生过电压的能量，并用电阻将其消耗。

48.为了便于功率晶体管的关闭，驱动电流的后缘应为a __________________。49.180? 导电电压源型三相桥式逆变电路，其换相在上下开关元件之间。

50.改变spwm逆变器中的调制波频率，可以改变___________的频率。51.恒流驱动电路中抗饱和电路的主要作用是___________。

52.同步相位控制触发电路垂直控制双脉冲触发模式电路中的触发脉冲宽度，使其小于_______度。

53．三相半波可控整流电路中的三个晶闸管的触发脉冲相位依次互差_________度。

54.在单相全控桥式整流器阻性负载电路中，输出直流平均电压UD=_____2，将U2设置为整流变压器二次侧电压的有效值，并将触发角控制为α

55．在单相半波可控整流带电阻性负载电路中，输出直流平均电压ud=_________,设u2为整流变压器二次侧电压有效值，控制触发角为α。

56.在单相半波可控整流器充电电阻性负载电路中，输出直流平均电压UD=____，

设u2为整流变压器二次侧电压有效值，控制触发角为α。

57.功率集成电路pic分为两类，一类是高压集成电路，另一类是。58.当晶闸管串联时，每根管以相同的电阻值并联。电阻R是测量的。59.在三相非受控整流电路中，如果交流侧的相电压为U2，则整流后的输出电压UD为___。

60．三相全控桥式整流电路中流过晶闸管的电流平均值iviar=_________id。61．将直流电能转换为交流电能且直接供给交流用电负载的逆变电路称为_________。

62.有源逆变电路中能否使用单相半控桥式整流电路。63.功率晶体管的安全工作区由曲线控制。

64．电压源180°导电型三相桥式逆变电路，其换相是在_________的上、下两个开关元件之间进行的。

65.抑制晶闸管过电压的方法之一是使用吸收可能产生过电压的能量并用电阻消耗。

66．在三相全控桥式变流电路中，交流侧非线性压敏电阻过电压保护电路的连接方式有_________二种方式。

67.在单相全控桥式整流器电路中，上桥臂和下桥臂的两个晶闸管的触发脉冲相位彼此不同。 68．三相桥式全控整流电路能否用于有源逆变电路中？_________。69．改变spwm逆变器中的调制比，可以改变逆变器_________的幅值。70．晶闸管的开通时间ton=_________。

71.晶闸管的动态参数包括断开状态电压Du/dt的临界上升率和接通状态电流的临界上升率。如果Du/DT太大，晶闸管将出现，如果di/DT太大，将导致晶闸管出现。72.单相全控桥式可控整流电路的功率因数cos比单相半波可控整流电路高___________________。每根管子承受的最大反向电压为。

73.三相零式可控整流电路带电阻性负载工作时，在控制角α>30°时，负载电流出现________。晶闸管所承受的最大反向电压为________。

74.单相全控桥式整流电路负载反电动势时，如果交流电源的有效值为U2，反电动势为e，则不导通角δ=________________________。

75.三相零式可控整流电路，在电阻性负载时，当控制角α≤30°，每个晶闸管的导通角θ=________。此电路的移相范围为________。

76.三相全控桥式可控整流器的脉动频率为_______________________。

77.在晶闸管触发脉冲产生电路中，常用的同步电压有________和________两种。78.单结晶体管又称为________，利用它伏安特性的________，可作成弛张振荡器。

79.在晶闸管触发脉冲产生电路中，为了满足所需的最小逆变角，以避免逆变器故障βMin值，通常__________________________。

80.在逆变器中，晶闸管的自然关断法，是利用负载回路中的电感l和________在产生振荡时，电路中的电流具有________的特点，从而使晶闸管发生自然关断。81.晶闸管门极触发刚从断态转入通态即移去触发信号，能维持通态所需要的最小阳极电流,称为______。

82.晶闸管的额定电压是断开状态重复峰值电压udrm和反向重复峰值电压urrm___________________。

83.普通晶闸管的额定电流用通态平均电流值标定，双向晶闸管的额定电流用_____标定。

84.在有源逆变器电路中，晶闸管承受大部分时间的电压。

85.在单相反并联(双重)全控桥式整流电路中，在环路中加接电抗器，可限制______。

86.当晶闸管串联时，每个并联晶闸管的RC电路为。

87.当采用金属氧化物压敏电阻对三相全控桥式整流电路的交流侧进行过电压保护时，可以将压敏电阻接成______。 88.在过电流保护中，可用作最终保护手段的电气设备为。

89.当电网质量不好时，为防止晶闸管的误触发，可采用______为同步信号的触发电路。

90.脉宽调制逆变电路可实现电压调节和。
