高压断路器的技术参数

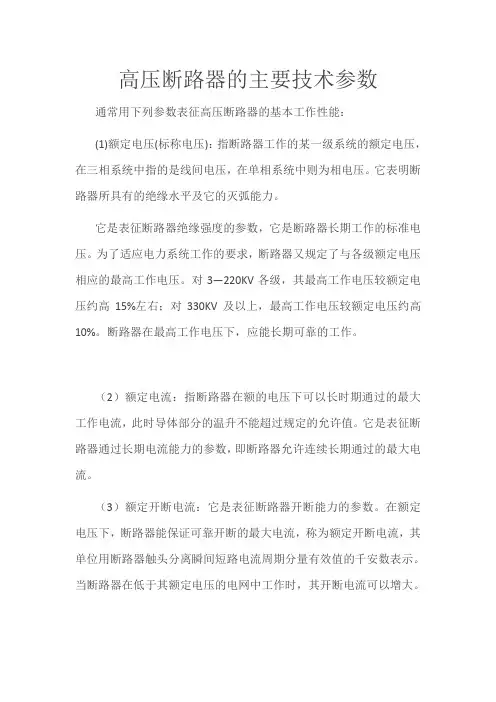

高压断路器的主要技术参数

通常用下列参数表征高压断路器的基本工作性能：

(1)额定电压(标称电压)：指断路器工作的某一级系统的额定电压，在三相系统中指的是线间电压，在单相系统中则为相电压。它表明断路器所具有的绝缘水平及它的灭弧能力。

它是表征断路器绝缘强度的参数，它是断路器长期工作的标准电压。为了适应电力系统工作的要求，断路器又规定了与各级额定电压相应的最高工作电压。对3—220KV各级，其最高工作电压较额定电压约高15%左右；对330KV及以上，最高工作电压较额定电压约高10%。断路器在最高工作电压下，应能长期可靠的工作。

（2）额定电流：指断路器在额的电压下可以长时期通过的最大工作电流，此时导体部分的温升不能超过规定的允许值。它是表征断路器通过长期电流能力的参数，即断路器允许连续长期通过的最大电流。

（3）额定开断电流：它是表征断路器开断能力的参数。在额定电压下，断路器能保证可靠开断的最大电流，称为额定开断电流，其单位用断路器触头分离瞬间短路电流周期分量有效值的千安数表示。当断路器在低于其额定电压的电网中工作时，其开断电流可以增大。但受灭弧室机械强度的限制，开断电流有一最大值，称为极限开断电流。

（4）动稳定电流：它是表征断路器通过短时电流能力的参数，反映断路器承受短路电流电动力效应的能力。断路器在合闸状态下或关合瞬间，允许通过的电流最大峰值，称为电动稳定电流，又称为极限通过电流。断路器通过动稳定电流时，不能因电动力作用而损坏。

（5）关合电流：因为断路器在接通电路时，电路中可能预伏有短路故障，此时断路器将关合很大的短路电流。这样，一方面由于短路电流的电动力减弱了合闸的操作力，另一方面由于触头尚未接触前发生击穿而产生电弧，可能使触头熔焊，从而使断路器造成损伤。断路器能够可靠关合的电流最大峰值，称为额定关合电流。额定关合电流和动稳定电流在数值上是相等的，两者都等于额定开断电流的倍。

（6）热稳定电流和热稳定电流的持续时间：执稳定电流也是表征断路器通过短时电流能力的参数，但它反映断路器承受短路电流热效应的能力。热稳定电流是指断路器处于合闸状态下，在一定的持续时间内，所允许通过电流的最大周期分量有效值，此时断路器不应因短时发热而损坏。国家标准规定：断路器的额定热稳定电流等于额定开断电流。额定热稳定电流的持续时间为2S，需要大于2S时，推荐4S。

220～500kV高压断路器现场验收试验项目规定

1.测量绝缘电阻值。

2.测量直流泄漏电流，试验电压为直流40～60kV。

3.对辅助和控制回路进行2000V、1min工频耐压试验。

4.对SF6.断路器相对地和断口间进行工频耐压试验，耐压值为额定值的80%，断路器应连同附装的并联电容器和并联电阻器一同进行试验。

5.测量回路电阻，用不小于100A的直流电流测量各导电部位的回路电阻，导电回路各个联接部位电阻所占的比例应列入技术条件中。

6.气体及液体介质的检验（生物与化学）。

7.测量断路器内的`SF_6`气体含水量，其值应小于150PPm（体积之比，20℃）。

8.各种辅助设备的检验，如继电器、压力开关、加热器等。

9.测量分、合闸线圈的直流电阻和最低动作电压。

10.测量电阻器、电容器的阻值和容值，测量电容器的介损。

11.测量气体断路器的漏气率和液压（气动）机构的泄漏量。

12.按机械操作试验要求方式，就地和遥控分别进行3.次操作试验，同时测量各机械特性参数。

13.断路器联锁装置的校核试验。

220～500kV高压断路器机械操作试验规定

断路器应连续进行如下方式的5次合分操作而不得发生拒、误动或损坏：

a.在最高电压及最低液（气）压下进行15次。

b.在最低电压及最高液（气）压下进行5次。

c.在最高电压及最高液（气）压下进行5次。

d.在最低电压及最低液（气）压下进行5次。

e.在额定电压和液（气）压下进行10次CO—θ—CO。θ为产品技术条件所规定的数值。

f.检查断路器联锁装置的可靠性，如防跳，高、低压闭锁，非同期合闸，防止失压慢分等。

g.操作试验中应记录下列参数：

（1）操作压力、电压及变化范围，分合闸线圈中的电流值；

（2）主、辅触头的分合闸速度和特性曲线；

（3）主、辅触头的行程、超程及相间和断口间的同期；

（4）分、合闸时间，线圈中电流的持续时间，主、辅触头的时间配合。

名称 总装机容量 规格型号

并网配电箱出线断路器 50kW以下 NM1-100/3300

50kW至70kW NM1-125/3300

70kW至90kW NM1-150/3300

90kW至120kW NM1-200/3300

120kW至150kW NM1-250/3300

150kW至240kW

NM1-400/3300

240kW至350kW NM1-630/3300

名称 逆变器容量 规格型号

并网配电箱进线断路器 10kW NBH-25GQ

20kW NBH-40GQ

30kW NBH-63GQ

断路器（浪涌保护器用） NM1-63/3300

浪涌保护器 20/385/4P

ZW32-12户外高压真空断路器技术要求及技术参数(总2页)

-CAL-FENGHAI.-(YICAI)-Company One1

-CAL-本页仅作为文档封面，使用请直接删除

，户外柱上高压永磁真空断路器ZW32-12带隔离刀闸通用技术参数及要求

主要技术参数

序号 项目 单位 参数

1 额定电压 kV 12

2 额定频率 Hz 50

3 额定电流 A 630

4 额定短路开断电流 kA 20/25

5 额定峰值耐受电流(峰值) kA 50

6 额定4s耐受电流 kA 20

7 额定短路关合电流(峰值) kA 50

8 机械寿命 次 30000

9 额定短路开断电流开断次数 次 30

10 工频耐受电压(1min);(湿)(干)相同、对地/断口 kV 42/48

11 雷电冲击耐受电压(峰值)相同、对地/断口 kV 75/85

12 1min工频耐压 kV 42

13 二次回路1min工频耐压 kV 2

智能控制器技术要求：

1、集成控制、监视、信号、测量、事件记录、故障判断、保护等多种功能，执行和操作机构简单。

2、操作面板配有LED指示，直观反映设备运行信息以及各保护动作状态；

操作面板配有合、分闸操作按键，手动复归按键，方便操作开关合分；

操作面板配有液晶以及功能按键，可方便修改各保护定值，并查看各种状态和测量值。

3、完善的保护功能 电流速断保护

限时电流速断保护

定时限过流保护

反时限保护段

自动重合闸保护（重合闸闭锁，重合闸后加速，多达三次重合闸）

手合加速段保护

冷负荷启动保护：防励磁涌流保护

零序电流保护

配备备用电源，两组电源开关、一组电池激活按钮、一组电源插座盘

4、具有外部跳闸功能（用于磁卡表控制）

5、配备遥控器

其他技术要求：

1、开关控制器等全部使用不锈钢外壳，全部符合国家及行业技术规范
