网架专项优化施工方案

网架专项优化施工方案

1. 引言

本文档旨在提出一份网架专项优化施工方案，以便在施工过程中能够提高效率、降低成本，并确保施工质量。

2. 施工策略

为了实现网架专项优化施工，以下是我们的施工策略：

2.1 前期准备工作

在正式施工前的前期准备工作中，我们将执行以下步骤：

- 调查和评估施工地点，了解地形、土壤等情况；

- 确定施工人员和设备的需求；

- 编制详细的施工计划，包括时间表和资源分配。

2.2 施工过程中的优化措施

为了优化网架施工过程，我们将采取以下措施：

- 使用专业设备和工具，提高施工效率；

- 引入适当的施工方法，避免浪费时间和资源；

- 确保施工现场安全，采取必要的安全措施； - 加强施工人员的培训和沟通，提高施工质量；

- 定期巡检和维护施工设备，确保其正常运行；

- 跟踪施工进度并做好记录，及时调整计划。

2.3 竣工后工作

在网架施工完成后，我们将进行以下工作：

- 进行施工成果验收，确保施工符合要求；

- 清理施工现场，恢复环境；

- 整理施工记录和资料，备案归档。

3. 检查和监控机制

为确保网架专项优化施工方案的有效实施，我们将建立以下检查和监控机制：

- 定期检查施工现场，确保施工按照方案进行；

- 追踪施工进度，及时发现和解决问题；

- 定期与施工人员沟通，了解施工情况和需求；

- 收集施工数据和统计信息，分析施工效果。

4. 结论 通过本文档所提出的网架专项优化施工方案，我们相信可以提高施工效率、降低成本，并确保施工质量。我们将严格执行施工策略，建立有效的检查和监控机制，以实现施工目标。

注：本文档中的内容仅为建议，具体施工需根据实际情况进行调整和决策。

.

专业资料 1 案简述

1.1 工程概况

本工程中钢结构主要由两根塔柱和之间的结构主横梁组成。其中，主横梁为组合式管桁架结构，两端与塔柱侧主肢相连，在约1/3跨度处设有钢丝绳拉索与塔柱顶部节点连接。另外，在主横梁下约10米处设有平行的次横梁，通过拉索吊在主横梁上，两端与塔柱侧主肢相连。结构主横梁截面为梯形，高度10米，宽度约13米，跨度达到151.5米，上弦杆安装中心线相对标高为+170米。整个结构主横梁（含次横梁）的总重量约为150吨。

结构主横梁、次横梁与塔柱关系如下图所示：

150.000160.000170.000180.000190.000200.000主横梁钢丝绳次横梁塔 柱

1.2 工程特点

 结构主横梁长度非常大，达到151.5米，需在安装位置下地面整体组装成型；

 结构主横梁安装在接近塔柱最高点的位置，离地面高度非常大，给安装造成很大难度；

 结构主横梁自重较大；

.

专业资料  主横梁为四管组合管桁架结构，高度达到10米，部设计有垂直支撑，自身具有一定的竖向和横向刚度；

 主横梁弦杆与塔柱主肢在塔柱节点处连接；

 塔柱侧平面与地面垂直，两根主肢向结构侧呈一定斜度；

 整个钢结构沿轴向完全对称。

1.3 案思路

针对以上本工程中主横梁钢结构的特点，结构主横梁只有采用地面组装，整体提升的安装工艺。

1.4 案优点

 主横梁结构在地面组装成型，能够有效保证组装质量；

 “整体提升、一步到位”，大大减少了高空作业量，于安装施工安全和总工期有利；

 利用主横梁结构自身的主弦杆设置吊点，且吊点离设计的主横梁两端支点（节点）很近，对原有结构受力状况改变很小；

 整体提升过程中可将主横梁下部次横梁一并在接近地面处安装好，减少了组装临时设施，提高了安装速度；

 液压同步提升过程安全性好，对塔柱结构基本无附加动荷载，于整体结构安装过程的安全有利。

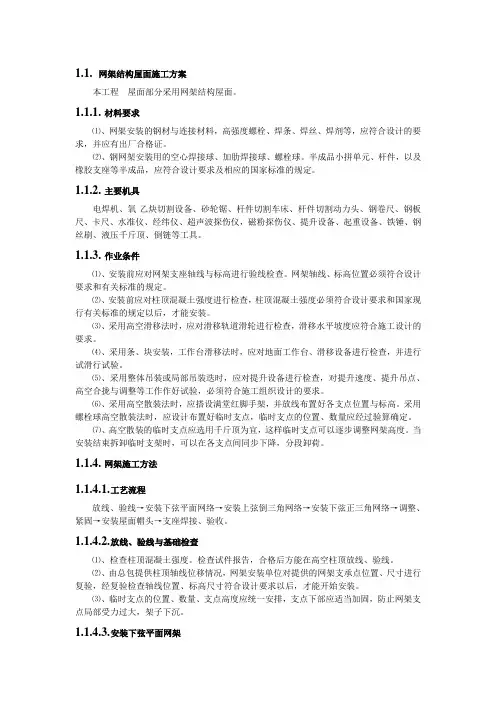

1.1. 网架结构屋面施工方案

本工程 屋面部分采用网架结构屋面。

1.1.1. 材料要求

⑴、网架安装的钢材与连接材料，高强度螺栓、焊条、焊丝、焊剂等，应符合设计的要求，并应有出厂合格证。

⑵、钢网架安装用的空心焊接球、加肋焊接球、螺栓球。半成品小拼单元、杆件，以及橡胶支座等半成品，应符合设计要求及相应的国家标准的规定。

1.1.2. 主要机具

电焊机、氧-乙炔切割设备、砂轮锯、杆件切割车床、杆件切割动力头、钢卷尺、钢板尺、卡尺、水准仪、经纬仪、超声波探伤仪，磁粉探伤仪、提升设备、起重设备、铁锤、钢丝刷、液压千斤顶、倒链等工具。

1.1.3. 作业条件

⑴、安装前应对网架支座轴线与标高进行验线检查。网架轴线、标高位置必须符合设计要求和有关标准的规定。

⑵、安装前应对柱顶混凝土强度进行检查，柱顶混凝土强度必须符合设计要求和国家现行有关标准的规定以后，才能安装。

⑶、采用高空滑移法时，应对滑移轨道滑轮进行检查，滑移水平坡度应符合施工设计的要求。

⑷、采用条、块安装，工作台滑移法时，应对地面工作台、滑移设备进行检查，并进行试滑行试验。

⑸、采用整体吊装或局部吊装迭时，应对提升设备进行检查，对提升速度、提升吊点、高空合拢与调整等工作作好试验，必须符合施工组织设计的要求。

⑹、采用高空散装法时，应搭设满堂红脚手架，并放线布置好各支点位置与标高。采用螺栓球高空散装法时，应设计布置好临时支点，临时支点的位置、数量应经过验算确定。

⑺、高空散装的临时支点应选用千斤顶为宜，这样临时支点可以逐步调整网架高度。当安装结束拆卸临时支架时，可以在各支点间同步下降，分段卸荷。

1.1.4. 网架施工方法

1.1.4.1. 工艺流程

放线、验线→安装下弦平面网络→安装上弦倒三角网络→安装下弦正三角网络→调整、紧固→安装屋面帽头→支座焊接、验收。

1.1.4.2. 放线、验线与基础检查

⑴、检查柱顶混凝土强度。检查试件报告，合格后方能在高空柱顶放线、验线。

一、编制依据

1. 国家及地方相关法律法规、标准规范；

2. 工程设计图纸及施工图；

3. 施工现场实际情况；

4. 施工单位施工经验。

二、施工目标

1. 确保工程质量和安全，达到设计要求；

2. 按时完成施工任务，确保工程进度；

3. 节约资源，降低施工成本；

4. 创建文明施工现场。

三、施工范围

1. 网架结构制作；

2. 网架结构运输；

3. 网架结构安装；

4. 网架结构验收。

四、施工工艺

1. 网架结构制作：

（1）根据设计图纸，选用合适的钢材；

（2）钢材加工，包括切割、焊接、防腐等；

（3）网架结构组装，确保各构件连接牢固；

（4）网架结构防腐处理。

2. 网架结构运输：

（1）根据现场实际情况，选择合适的运输方式； （2）确保网架结构在运输过程中不受损坏。

3. 网架结构安装：

（1）根据设计图纸，确定网架结构安装位置；

（2）采用合适的吊装设备进行网架结构吊装；

（3）确保网架结构安装牢固，符合设计要求。

4. 网架结构验收：

（1）检查网架结构安装质量，确保符合设计要求；

（2）进行防腐涂层检测，确保防腐效果；

（3）办理验收手续。

五、施工进度计划

1. 网架结构制作：预计工期为30天；

2. 网架结构运输：预计工期为3天；

3. 网架结构安装：预计工期为15天；

4. 网架结构验收：预计工期为3天。

六、施工资源配置

1. 人员配置：

（1）项目经理1名；

（2）技术负责人1名；

（3）施工员、质检员、安全员等各2名；

（4）施工班组人员若干。

2. 设备配置：

（1）钢材切割设备；

（2）焊接设备； （3）防腐设备；

（4）吊装设备；

（5）检测设备。

七、安全文明施工措施

1. 安全生产管理体系：

（1）建立健全安全生产责任制；

（2）加强施工现场安全管理；

（3）严格执行安全操作规程。

2. 文明施工管理：

（1）规范施工现场环境；

（2）做好施工现场垃圾处理；
