ANSYS界面命令翻译

第一章 ANSYS界面命令翻译大全及基本操作界面介绍

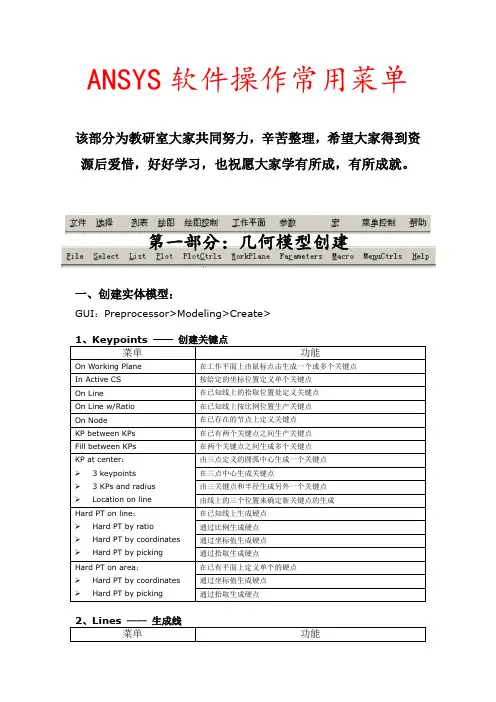

一 通用菜单：

1. File：文件

Clear & Start New … 清除当前数据库并开始新的分析

Change Jobname … 修改工作文件名

Change Directory … 修改工作目录的路径

Change Title … 修改工作文件名

Resume Jobname.db … 从默认文件中恢复数据库

Resume from … 从其他路径/工作文件名的文件中恢复数据

Save as Jobname.db … 以默认文件名存储当前数据库信息

Save as … 以用户自定义的文件名存放当前数据库信息

Write DB log file … 输出数据库文件

Read Input from … 读入命令文件

Switch Output to 输出结果文件

List 显示文件内容

File Operations 设置ANSYS文件的属性

ANSYS File Options

Import 导入其他CAD软件生成的实体模型文件

Export … 导出IGES格式的文件

Report Generator … 报告生成器

Exit … 退出

2. Select 选择

Entities 选择对象

Componet Manager 组件管理器

Comp/Assembly 组件/部件

Everything 选择整个模型中的所有对象

Everything Below 选择某类对象

3. List 列表

Files 列表显示文件内容

Status 列表显示用户所选内容的状态

Keypoint 列表显示关键点的属性和相关数据

Lines 列表显示线的属性和相关数据

Areas 列表显示面的属性和相关数据

Volumes 列表显示体的属性和相关数据

Nodes 列表显示节点的属性和相关数据

Element 列表显示单元的属性和相关数据

Component 列表显示组件的属性和相关数据

Picked Entites 列表显示所选对象的属性和相关数据

Properties 列表显示要查看的属性 叮叮小文库

2 Loads 列表显示载荷的信息

Other 列表显示模型中其他信息

4. Plot 绘图

Replot 重新绘制图形显示窗口中的模型

Keypoints 只绘制关键点

Lines 只绘制线

Areas 只绘制面

Volumes 只绘制体

Specified Entities 绘制特定对象

Nodes 只绘制节点

Elements 只绘制单元

Layered Elements 只绘制分层的单元

Materials 只绘制材料属性

Data Tables 只绘制数据表

Array Parameters 数组参数

Results 只绘制求解结果

Multi-Plots 绘制所有图元

Component 只绘制组件

5. PlotCtrls 绘图控制

Pan Zoom Rotate 图形变换：移动、缩放、旋转

View Settings 视角设置

Numbering 编号设置。选择是否给模型各个部分编号，并显示

Symbols 显示符号设置

Style 模型显示风格设置

Font Controls 字体设置

Window Controls 窗口设置

Erase Options 擦除选项

Animate 动画设置

Annotation 注解设置

Device Options 显示设备设置

Hard Copy 硬拷贝

Capture Image 抓图

Restore Image 显示抓图得到的文件

Write Metafile 输出图元文件

Multi-Plot Controls 多图绘制设置

Multi-Windows Layout 多窗口显示设置

Best Quality Image 图形质量设置

6. Workplane 工作平面

Display Working Plane 显示工作平面

Show WP Status 显示工作平面状态

WP Settings 工作平面设置

Offset WP by Increments 移动或旋转工作平面

Offset WP to 移动工作平面到指定位置 叮叮小文库

3 Align WP with 工作平面与指定方向平行

Chang Active CS to 更改当前激活坐标系

Chang Display CS to 更改当前显示坐标系

Local Coordinate Systems 局部坐标系设置

7. Parameters 参数

Scalar Parameters 标量参数

Get Scalar Data 获取标量数据

Array Parameters 数组参数

Array Operations 数组运算

Functions 函数

Angular Units 角度单位设置

Save Parameters 保存参数

Restore Parameters 恢复参数

8. Macro 宏

Create Macro 创建宏

Execute Macro 执行宏

Macro Search Path 宏的搜索路径

Execute Data Block 执行数据块

Edit Abbreviations 编辑缩略语

Save Abbr 保存缩略语

Restore Abbr 恢复缩略语

9. MenuCtrls 菜单控制

Color Selection 颜色选择

Font Selection 字体选择

Update Toolbar 更新工具栏

Edit Toolbar 编辑工具栏

Save Toolbar 保存工具栏

Restore Toolbar 恢复工具栏

Message Controls 信息控制

Save Menu Layout 保存更改后的菜单布局设置

10. Help 帮助

二 ANSYS Toolbar工具条

SAVE_DB 保存当前数据库

RESUM_DB 从保存的文件中恢复数据库

QUIT 退出

POWRGRPH 切换图形显示模式

三 ANSYS Main Menu：

1. Preferences 首选项/偏好设置。用于预设物理场选项，过滤用户界面。

2. Preprocessor 前处理器用于求解之前的材料，网格，模型设置。 叮叮小文库

4 2.1 Element Type单元类型

2.1.1 Add/Edit/Delete 添加/编辑/删除

Options ：选择单元特性：

在添加了一种单元类型之后，往往要确定单元特性，因为一种单元

可以有多重功能。

2.1.2 Switch Elem Type 转换单元类型

2.1.3 Add DOF添加自由度

2.1.4 Remove DOFs 移除自由度

2.1.5 Elem Tech Control 单元类型的技术控制？？

2.2 Real Constants实常数

2.2.1 Add/Edit/Delete 添加/编辑/删除：设定单元实常数。首先前面定义好了单元类型，

实常数是在这之上添加的。这是针对Element

单元的几何大小，厚度，截面积等等的设定。

2.2.2 Thickness Func厚度函数

2.3 Material Props材料属性/材料参数

2.3.1 Material Library 素材库 材料库

1. Library Path 库路径

2. Lib Path Status 库路径状态

3. Import Library 添加到库

4. Export Library 导出库

5. Select Units 选择单位制

2.2.2 Temperature Units 选择温度单位制

2.2.3 Electromag Units 选择电磁学单位

2.2.4 Material Models 材料模型 ：用于编辑材料的物理参数

Thermal 热学特性

Conductivity 传热特性

Isotropic 各向同性的

Orthotropic 各向异性的

Specific heat 比热

Enthalpy 焓，热含量

Emissivity 发射率，辐射率

Convection or film coef 对流系数或称膜系数

Heat generation rate 产热率

2.2.5 Convert ALPx 热膨胀系数转换：ansys中热膨胀系数分为三类：瞬时热膨胀系数

instantaneous CTE，平均热膨胀系数secant CTE，有效热膨胀系数

efficient CTE。

2.2.6 Change Mat Num 更改材料编号

2.2.7 Write to File 写入文件

Write material properties to file 写入材料属性（线性）

2.2.8 Read from File 读取材料

2.4 Sections截面

2.4.1 Section Library 截面库（剖面库）

1. Library Path 库路径

2. Import Library 导入库
