手机天线 原理
手机天线是手机通信的重要组成部分，它的主要作用是接收和发送无线信号。手机天线的原理主要涉及电磁波辐射、接收和发射信号的过程。
首先，手机天线通过接收器收集周围的电磁波信号。电磁波是一种由变化的电场和磁场组成的波动，它可以传播信息。手机天线接收器中的天线，通过接收来自基站发射的电磁信号。当电磁波通过天线时，它会激发天线内的电荷，从而产生电流。这个电流被传送到手机的接收器中，并被处理成可被手机系统识别的信号。
与接收相反，手机天线还可以将手机系统中的信号转换成电磁波进行发送。当用户拨打或发送信息时，手机系统会将信息转换成电磁信号，并将其传送到天线中。天线会将电磁信号转换成无线电波，并将其辐射到空间中。
手机天线的工作效果受到多种因素的影响。首先，天线的长度和形状会影响其接收和辐射信号的范围。其次，电磁波在传输过程中会受到其他物体的干扰和阻隔，包括建筑物、大气条件等。这些干扰会影响天线的信号接收和发送能力。
总之，手机天线通过接收和发送电磁波信号来实现手机通信。它的工作原理涉及电磁波的辐射、接收和转换过程。天线的设计和环境条件都会影响它的工作效果。
PIFA 天线设计
1 引言
PIFA 天线是目前应用最为广泛的手机内置天线，尺寸小。具有重量轻、剖
面低、造价便宜、机械强度好、频带宽、效率高、增益高、受周围环境影响小、
对人体辐射伤害小、覆盖频率越多等一系列优点。
2 PIFA天线由来
PIFA的演变过程可以从技术和理论两个不同的方面考虑。从技术方面来说，
它是由单极天线演变而来；从理论方面，PIFA可以由微带天线理论发展而来。
2.1单极天线演变而来
先从短偶极子说起，其两臂上的电荷一正一负并成正弦变化时，也就产生了
交变电流（场），对外辐射。半波振子，上下臂各四分之一波长。上下臂的电流
大小对称流向相同（正负电荷成对），电流强度分布是从中间馈电点处向两端点
逐步由大到小。馈点处电流最大，电阻（因为正好谐振没有电抗）最小。这样的
天线为平衡天线（天线上电流上下臂平衡）。
现在去掉偶极天线的一臂，将另一臂换成无穷大地，大地对场的反射，根据
镜像原理，一正电荷将在其镜像处感应出一负电荷，此时，天线的上臂将产生一
镜像，该镜像上的电流分布完全等同于偶极天线的下臂，在这种情况下，我们称
这种天线为单极天线。对于无穷大地其辐射图等同于偶极子。如果将地逐步缩小，
将无法行程理想镜像，下面地的电流分布将发生变化。
单极子天线与对称振子天线的特性具有密切联系，实际应用中，由于单极
子天线的馈电系统比对阵振子更简单，所以人们一般采用单极子天线。半波长的
对称振子天线或者/4λ的单极子天线可以调到谐振状态，并且其阻抗可以很容易
与50Ω的馈线匹配，方向性系数都比小的对称振子天线稍高。平面单极子
（monopole）天线是移动通信终端中常用的一种天线形式，它具有良好的阻抗特
性和辐射特性。
对单极子天线而言，其有效高度表征了其辐射的强弱。因此有效高度是单极
子天线的一个重要指标。当单极子天线高度较低时，输入阻抗呈现为阻容性，高
容抗，低阻抗。若提高天线的电高度，辐射电阻将增大，损耗电阻也将下降，输

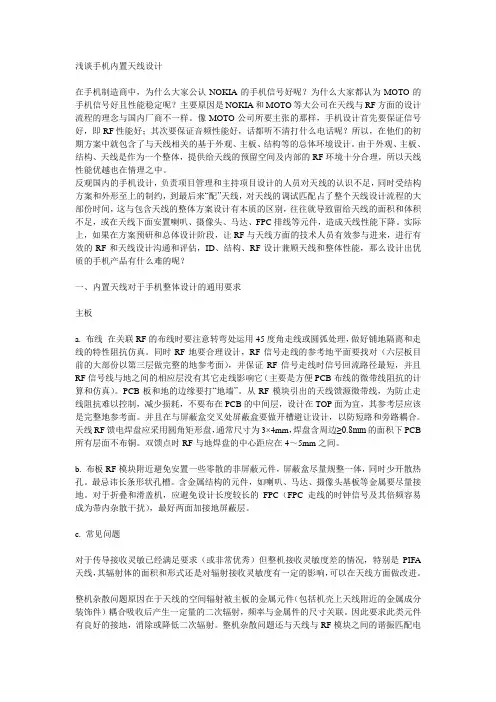

浅谈手机内置天线设计
在手机制造商中，为什么大家公认NOKIA的手机信号好呢？为什么大家都认为MOTO的手机信号好且性能稳定呢？主要原因是NOKIA和MOTO等大公司在天线与RF方面的设计流程的理念与国内厂商不一样。像MOTO公司所要主张的那样，手机设计首先要保证信号好，即RF性能好；其次要保证音频性能好，话都听不清打什么电话呢？所以，在他们的初期方案中就包含了与天线相关的基于外观、主板、结构等的总体环境设计。由于外观、主板、结构、天线是作为一个整体，提供给天线的预留空间及内部的RF环境十分合理，所以天线性能优越也在情理之中。
反观国内的手机设计，负责项目管理和主持项目设计的人员对天线的认识不足，同时受结构方案和外形至上的制约，到最后来“配”天线，对天线的调试匹配占了整个天线设计流程的大部份时间，这与包含天线的整体方案设计有本质的区别，往往就导致留给天线的面积和体积不足，或在天线下面安置喇叭、摄像头、马达、FPC排线等元件，造成天线性能下降。实际上，如果在方案预研和总体设计阶段，让RF与天线方面的技术人员有效参与进来，进行有效的RF和天线设计沟通和评估，ID、结构、RF设计兼顾天线和整体性能，那么设计出优质的手机产品有什么难的呢？
一、内置天线对于手机整体设计的通用要求
主板
a. 布线 在关联RF的布线时要注意转弯处运用45度角走线或圆弧处理，做好铺地隔离和走线的特性阻抗仿真。同时RF地要合理设计，RF信号走线的参考地平面要找对（六层板目前的大部份以第三层做完整的地参考面），并保证RF信号走线时信号回流路径最短，并且RF信号线与地之间的相应层没有其它走线影响它（主要是方便PCB布线的微带线阻抗的计算和仿真）。PCB板和地的边缘要打“地墙”。从RF模块引出的天线馈源微带线，为防止走线阻抗难以控制，减少损耗，不要布在PCB的中间层，设计在TOP面为宜，其参考层应该是完整地参考面。并且在与屏蔽盒交叉处屏蔽盒要做开槽避让设计，以防短路和旁路耦合。天线RF馈电焊盘应采用圆角矩形盘，通常尺寸为3×4mm，焊盘含周边≥0.8mm的面积下PCB所有层面不布铜。双馈点时RF与地焊盘的中心距应在4～5mm之间。
手机天线的结构与工作原理
手机天线是一种用于接收和发送无线电信号的装置。它的主要功能是将手机内部产生的电信号转换为无线电信号，并将其传输到周围的空间中，或者从周围的空间中接收无线电信号，并将其转换为手机内部能够理解的电信号。
手机天线的结构可以简单分为两部分：天线体和天线底座。天线体是负责接收和发送无线电信号的部分，一般呈线性或者双极性的形态。天线底座则是将天线固定在手机机身上的装置，通常具有导电性，以便与手机内部电路相连。
手机天线的工作原理主要基于电磁感应和谐振原理。当手机内部电路产生无线电信号时，该信号会通过导线或者微带线等传输介质进入天线体。在天线体中，电信号将激发天线体内的电流，并在空间中产生电磁场。这个电磁场会向周围空间辐射出去，成为无线电信号。
同样地，当周围的空间中存在其他的无线电信号时，它们会进入天线体，并激发天线体内的电流。这个电流会通过导线或者微带线等传输介质传输到手机内部电路，进而被解码为手机能够理解的电信号。
需要注意的是，手机天线的工作效率和性能很大程度上取决于天线的设计参数、天线的放置位置以及与周围环境的电磁耦合等因素。因此，在手机设计中，需要进行天线的合理设计和优化，以提高通信质量和无线电性能。
