六类网线标准

在计算机网络中，网线是连接计算机和网络设备的重要组成部分。不同的网络应用需要不同类型的网线来支持其传输速度和性能要求。目前，六类网线是最常用的一种，它可以满足大多数家庭和企业网络的需求。本文将介绍六类网线的标准，以帮助大家更好地了解和选择适合自己网络需求的网线。

首先，六类网线是指Cat6网线，它是一种高性能的网线，可以支持高达10GBASE-T的传输速度。相比之前的五类网线，六类网线在传输速度和抗干扰能力上有了明显的提升。

其次，六类网线的标准包括TIA/EIA-568-B.2-1和ISO/IEC 11801 Class E。这些标准规定了六类网线的物理特性、传输性能和安装要求，确保了网线在不同环境下的稳定性和可靠性。

另外，六类网线可以支持的最大传输距离为100米，这意味着在家庭或办公环境中，用户可以更灵活地布线，而不用担心信号衰减和传输质量的下降。

此外，六类网线采用了更严格的标准和材料，使得它在抗干扰能力和传输性能上都有了显著提升。这意味着用户可以更稳定、更高速地进行网络传输，满足日益增长的网络需求。

最后，选择六类网线时，用户需要注意其质量和品牌。优质的六类网线采用了高纯度的铜材料和优质的绝缘材料，保证了信号传输的稳定性和可靠性。因此，用户在购买六类网线时，应选择知名品牌和有信誉的厂家，以确保网络的稳定性和安全性。

总的来说，六类网线是当前家庭和企业网络中最常用的网线类型之一，它具有高速传输、抗干扰能力强、传输距离远等优点。在选择和使用六类网线时，用户需要注意其标准、质量和品牌，以确保网络的稳定和可靠。希望本文能帮助大家更好地了解和选择适合自己网络需求的网线，为网络的稳定运行提供保障。

合集下载

五类和六类网线区别

五类和六类网线区别

个人收集整理-ZQ

1 / 3 选购五类和六类网线时地常知

目前，局域网中常用到地双绞线一般都是非屏蔽地类对（即根导线）地电缆线.这些双绞线地传输速率都能达到.文档来自于网络搜索

市场上出售地类双绞线外层保护胶皮薄，胶皮上标注“”字样，外包装纸箱上标注有“类”字样，售价较低；类双绞线外层保护胶皮厚，胶皮上标注“”字样，外包装纸箱上标注有“类”字样，售价较高.购买时切勿图便宜而购买劣质类双绞线，这些产品往往只能作为类双绞线使用.文档来自于网络搜索

超类双绞线属非屏蔽双绞线.与普通类双绞线比较，超类双绞线在传送信号时衰减更小，抗干扰能力更强.在网络中，用户设备地受干扰程度只有普通类线地，是为网络应用提供地理想解决方案.文档来自于网络搜索

"超五类"指地是超五类非屏蔽双绞线(—)

非屏蔽双绞线电缆是由多对双绞线和一个塑料外皮构成.五类是指国际电气工业协会为双绞线电缆定义地五种不同地质量级别.文档来自于网络搜索

超五类非屏蔽双绞线是在对现有五类屏蔽双绞线地部分性能加以改善后出现地电缆，不少性能参数，如近端串扰、衰减串扰比，回波损耗等都有所提高，但其传输带宽仍为.文档来自于网络搜索

超五类双绞线也是采用个绕对和条抗拉线，线对地颜色与五类双绞线完全相同，分别为白橙、橙、白绿、绿、白蓝、蓝、白棕和棕.裸铜线径为（线规为），绝缘线径为，电缆直径为.文档来自于网络搜索

超五类双绞线通常只被应用于快速以太网，实现桌面交换机到计算机地连接.如果想以后将网络升级为千兆以太网，那么不妨在水平布线中采用超五类非屏蔽双绞线.超五类非屏蔽双绞线也能提供高达地传输带宽，但是往往需要借助于价格高昂地特殊设备地支持.文档来自于网络搜索

超五类还是六类

"六类"是指六类非屏蔽双绞线

六类非屏蔽双绞线地各项参数都有大幅提高，带宽也扩展至或更高.六类双绞线在外形上和结构上与五类或超五类双绞线都有一定地差别，不仅增加了绝缘地十字骨架，将双绞线地四对线分别置于十字骨架地四个凹槽内，而且电缆地直径也更粗.文档来自于网络搜索

六类七类网线打法心得

六类七类网线打法心得

七类网线标准制作打法：

工具:网线钳，尖嘴钳，七类网线，七类水晶头，固线架。

知识点：各类网线用自己对应的水晶头，当然总的RJ45标准是一样的，水晶头是向下兼容

的，即七类可以打五类网线，向上则会影响速率，如五类水晶头打六类线。

工程用线高要求用六类即可（水晶头和网线都性价比合适）。七类以上要求还是用

光纤比较好（七类水晶头非常贵差不多六块一个）。

工程室内用防鼠蚁线，工程室外用防水防晒线。

制作要点：1第3.6步：弄掉隔离层时，隔离层网用尖嘴钳严一条线往下剪开，把上边大部份全

弄掉，只留一侧有一点隔离层和地线0.8CM即可。第六步去除线的锡箔，一定要去干净，尽量去掉里面一些。如下图。

2第1214步，准备塞网线了，之前把后部圆线用尖嘴钳后半部压稍平一些。如图，塞里

尽量要直力，有线没进够在用扭力。塞线和固线架总长1.3-1.5CM都OK。不用固太死。塞之前先把后部防翼能直。

3第9步，歪剪线时，倾斜度越大，越容易塞线，所以可以之前把总长线稍留多一点。

4由于七类线很粗，所以网线打没打好，正对眼睛可以清晰的看清楚网线。另外网线钳拔七类，可能会伤网线，注意检查。秋叶原六类三体水晶头打法：（注意各个品牌的水晶头打法可能不一样，有些用固线架有些

用其它的，反正按供应商的作业书来即可。）

六类网线接水晶头的线序

六类网线接水晶头的线序

网线有两种做法，一种是交叉线，一种是平行线

交叉线的做法是：一头采用568A标准，一头采用568B标准

平行线的做法是：两头同为568A标准或568B标准，（一般用到的都是568B平行线的做法）

568A标准：绿白，绿，橙白，蓝，蓝白，橙，棕白，棕

568B标准：橙白，橙，绿白，蓝，蓝白，绿，棕白，棕

你可以注意下，两种做法的差别就是橙色和绿色对换而已。

如果连接的双方地位不对等的，则使用平行线，例如电脑连接到路由器或交换机

如果连接的两台设备是对等的，则使用交叉线，例如电脑连接到电脑

六类网线接水晶头的线序接法

交叉线和直通线的线序

下面将“交叉线”与“直通线”的线序接法大体说一下，本站好不容易整理到的。直连网线的接法：左起：白橙／橙／白绿／蓝／白蓝／绿／白棕／棕

另外一头与上面的一样！

交叉网线的接法：左起：白橙／橙／白绿／蓝／白蓝／绿／白棕／棕

另外一头制法的接法：左起：白绿／绿／白橙／蓝／白蓝／橙／白棕／棕

美国电子工业协会（EIA）

美国电信工业协会（TIA）

各种类型的网线制作方法，颜色对接方式列表

千兆网线做法:

1、千兆主干交换机，接千兆分交换机，用什么线？六类线(CAT6)

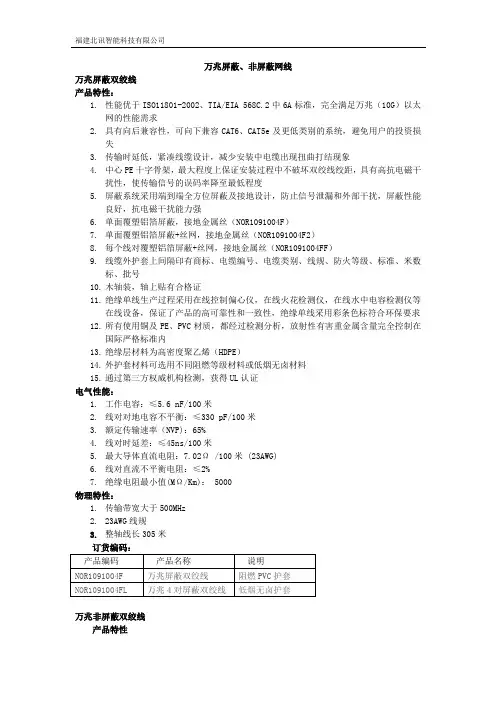

超六类网线(万兆布线系统)

超六类网线(万兆布线系统)

福建北讯智能科技有限公司

万兆屏蔽、非屏蔽网线

万兆屏蔽双绞线

产品特性：

1. 性能优于ISO11801-2002、TIA/EIA 568C.2中6A标准，完全满足万兆（10G）以太网的性能需求

2. 具有向后兼容性，可向下兼容CAT6、CAT5e及更低类别的系统，避免用户的投资损失

3. 传输时延低，紧凑线缆设计，减少安装中电缆出现扭曲打结现象

4. 中心PE十字骨架，最大程度上保证安装过程中不破坏双绞线绞距，具有高抗电磁干扰性，使传输信号的误码率降至最低程度

5. 屏蔽系统采用端到端全方位屏蔽及接地设计，防止信号泄漏和外部干扰，屏蔽性能良好，抗电磁干扰能力强

6. 单面覆塑铝箔屏蔽，接地金属丝（NOR1091004F）

7. 单面覆塑铝箔屏蔽+丝网，接地金属丝（NOR1091004F2）

8. 每个线对覆塑铝箔屏蔽+丝网，接地金属丝（NOR1091004FF）

9. 线缆外护套上间隔印有商标、电缆编号、电缆类别、线规、防火等级、标准、米数标、批号

10. 木轴装，轴上贴有合格证

11. 绝缘单线生产过程采用在线控制偏心仪，在线火花检测仪，在线水中电容检测仪等在线设备，保证了产品的高可靠性和一致性，绝缘单线采用彩条色标符合环保要求

12. 所有使用铜及PE、PVC材质，都经过检测分析，放射性有害重金属含量完全控制在国际严格标准内

13. 绝缘层材料为高密度聚乙烯（HDPE）

14. 外护套材料可选用不同阻燃等级材料或低烟无卤材料

15. 通过第三方权威机构检测，获得UL认证

电气性能：

1. 工作电容：≤5.6 nF/100米

2. 线对对地电容不平衡：≤330 pF/100米

3. 额定传输速率（NVP)：65%

4. 线对时延差：≤45ns/100米

5. 最大导体直流电阻：7.02Ω /100米 (23AWG)

6. 线对直流不平衡电阻：≤2%

7. 绝缘电阻最小值(MΩ/Km)： 5000
