纯水系统技术参数

纯水/超纯水一体化系统技术参数

技术规格

1. * 从自来水直接生产II级纯水和I级超纯水的一体化智能系统 ，有4种以上的功能过滤器可供选择。

2. 纯水产水水质

电阻率 ＞ 5 MΩ·cm＠25℃（带温度补偿）

总有机碳含量(TOC) ＜ 30ppb；

直径大于0.2μm的颗粒物数量: ＜1/ml

*细菌：＜ 0.1 cfu/ml ,RN酶＜0.01ng/ml，DN酶＜4pg/ul, 热源<0.001EU/ml

流速可达5 L/h

3. 超纯水产水水质 ：

电阻率：18.2 MΩ·cm＠25℃

总有机碳含量(TOC)：＜ 5ppb；

* 细菌：＜ 0.1 cfu/ml, RN酶＜0.01ng/ml，DN酶＜4pg/ul,热源含量＜0.001Eu/ml

直径大于0.2μm的颗粒物数量: ＜1/ml

流速：0.05～2.0 L/min；

4. * 水质监控:系统内置高精度电阻率检测仪，电极常数为0.01cm-1，温度灵敏度达到0.1℃,

采用同轴电极专利设计，准确检测和显示温度补偿的电阻率，符合ASTM® D

1125-95(2009)及USP(§645)电阻率系统适应性测试要求，可溯源到NIST，投标文件需附原厂校验证书。

5. * 内置独立集成式TOC检测仪，包含0.5ml石英样品池、185/254nm双波长紫外灯、钛电极、电磁阀及温度补偿单元，检测范围: 1 - 999 ppb，符合USP(§643)TOC系统适应性测试对500ppb测试标准溶液的要求，投标文件需附原厂校验证书

6. * 内置与主机品牌相同的独立式连续电流去离子模块, 采用连续电场、离子选择性透过膜和混床树脂有效去除微量离子，具备专利阴极防结垢技术和连续电流抑菌技术，Elix

EDI模块前端无需增加软化柱或防毒柱，模块自动维护，无需化学再生或更换树脂,节约耗材,降低成本配置

7. * 内置高回收率反渗透模块，模块前后各配备电导率计有效监控进水、显示反渗透膜截留率、保障产水水质，具备三种清洗模式，自动提示氯洗，通过毛细管弃水回收系统实现节水与保护反渗透膜的双重功能

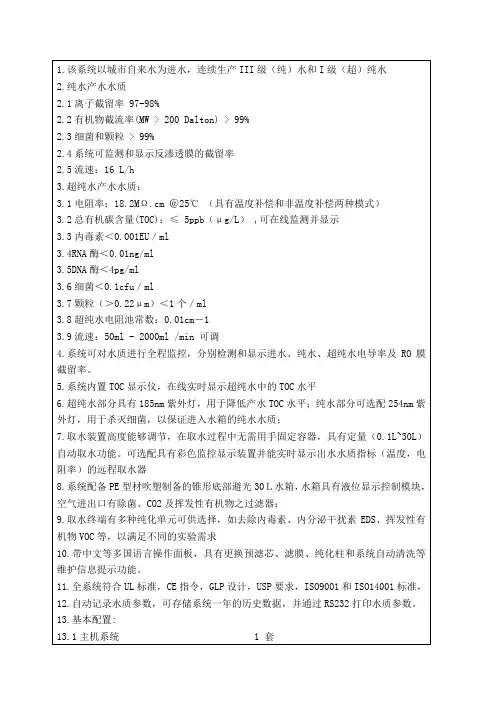

1.该系统以城市自来水为进水，连续生产III级（纯）水和I级（超）纯水

2.纯水产水水质

2.1离子截留率 97-98%

2.2有机物截流率(MW > 200 Dalton) > 99%

2.3细菌和颗粒 > 99%

2.4系统可监测和显示反渗透膜的截留率

2.5流速：16 L/h

3.超纯水产水水质：

3.1电阻率：18.2MΩ.cm ＠25℃ （具有温度补偿和非温度补偿两种模式）

3.2总有机碳含量(TOC)：≤ 5ppb（μg/L） ,可在线监测并显示

3.3内毒素＜0.001EU／ml

3.4RNA酶＜0.01ng/ml

3.5DNA酶＜4pg/ml

3.6细菌＜0.1cfu／ml

3.7颗粒（＞0.22μm）＜1个／ml

3.8超纯水电阻池常数：0.01cm－1

3.9流速：50ml - 2000ml /min 可调

4.系统可对水质进行全程监控，分别检测和显示进水、纯水、超纯水电导率及RO膜截留率。

5.系统内置TOC显示仪，在线实时显示超纯水中的TOC水平

6.超纯水部分具有185nm紫外灯，用于降低产水TOC水平；纯水部分可选配254nm紫外灯，用于杀灭细菌，以保证进入水箱的纯水水质；

7.取水装置高度能够调节，在取水过程中无需用手固定容器，具有定量（0.1L~30L）自动取水功能。可选配具有彩色监控显示装置并能实时显示出水水质指标（温度，电阻率）的远程取水器

8.系统配备PE型材吹塑制备的锥形底部避光30Ｌ水箱，水箱具有液位显示控制模块，空气进出口有除菌、CO2及挥发性有机物之过滤器；

9.取水终端有多种纯化单元可供选择，如去除内毒素、内分泌干扰素EDS、挥发性有机物VOC等，以满足不同的实验需求

10.带中文等多国语言操作面板，具有更换预滤芯、滤膜、纯化柱和系统自动清洗等维护信息提示功能。

11.全系统符合UL标准，CE指令，GLP设计，USP要求，ISO9001和ISO14001标准，

纯水设备技术参数

纯水设施技术参数

1. 纯水设施主要技术参数表

序号 参数名称 参数数值

1 原水压力 0.3-0.4MPa （0.3MPa最正确 ）

2 原水流量 ≥2.0T/H

3 原水硬度 ≤8 mmol/L

4 原水进水温度 5 ～35℃ （25℃ 最正确）

5 纯化水产量 500L/H （25℃）

6 纯化水质 切合新版内镜冲洗中心用水规范

7 设施电源 AC 380V/50Hz （三相五线制）

8 设施功率 5KW

9 设施工作环境温度 2 ～45℃

10 设施离子去除率 ≥99%

11 设施水利用率 ≥70%

12 设施纯水箱储水量 500 L 不锈钢

13 设施控制方式 全自动控制，在线显示电导率

14 设施应用范围 内镜冲洗中心

2. 设施构成

由预办理系统、反浸透主机系统及纯水供水系统、细菌过滤器、 UV 杀菌器构成

2.1. 预办理系统

预办理系统由多介质过滤器、融化过滤器、保安过滤器构成。

2.1.1 多介质过滤器

多介质过滤器：滤料为酸洗石英砂、椰壳净水级活性炭，流量 ≥2m3/h

罐体规格为 1054 树脂罐

控制阀为全自动过滤控制阀

2.1.2 融化器过滤

融化过滤器：滤料为强酸性阳离子树脂，流量 ≥2m3/h纯水设备技术参数

罐体规格为 1054 树脂罐

控制阀为全自动重生控制阀

2.2. 反浸透主机系统

高压泵材质：泵体为不锈钢，流量 ≥2m3/h ，扬程 ≥ 120m

反浸透膜元件：脱盐率 ≥99%

反浸透膜片种类为：芬芳族聚酰胺复合膜

膜元件数目： 2 根/套

反浸透主机尺寸： 1350×800×1700 mm （长 ×宽×高）

反浸透主机模块：集成一体化不锈钢框架

2.3. 纯水供水系统

由纯水箱、压力控制模块及纯水泵等构成；

纯水泵：材质不锈钢，流量 ≥2m3/h ，扬程 ≥30m

纯水箱：容积为 500L ，材质为不锈钢，配自动液位装置

恒压系统：采纳美国入口恒压供水系统

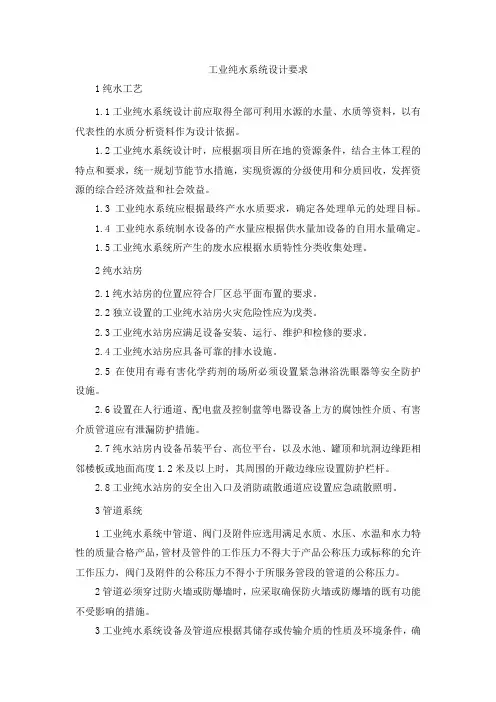

工业纯水系统设计要求

1纯水工艺

1.1工业纯水系统设计前应取得全部可利用水源的水量、水质等资料，以有代表性的水质分析资料作为设计依据。

1.2工业纯水系统设计时，应根据项目所在地的资源条件，结合主体工程的特点和要求，统一规划节能节水措施，实现资源的分级使用和分质回收，发挥资源的综合经济效益和社会效益。

1.3工业纯水系统应根据最终产水水质要求，确定各处理单元的处理目标。

1.4工业纯水系统制水设备的产水量应根据供水量加设备的自用水量确定。

1.5工业纯水系统所产生的废水应根据水质特性分类收集处理。

2纯水站房

2.1纯水站房的位置应符合厂区总平面布置的要求。

2.2独立设置的工业纯水站房火灾危险性应为戊类。

2.3工业纯水站房应满足设备安装、运行、维护和检修的要求。

2.4工业纯水站房应具备可靠的排水设施。

2.5在使用有毒有害化学药剂的场所必须设置紧急淋浴洗眼器等安全防护设施。

2.6设置在人行通道、配电盘及控制盘等电器设备上方的腐蚀性介质、有害介质管道应有泄漏防护措施。

2.7纯水站房内设备吊装平台、高位平台，以及水池、罐顶和坑洞边缘距相邻楼板或地面高度1.2米及以上时，其周围的开敞边缘应设置防护栏杆。

2.8工业纯水站房的安全出入口及消防疏散通道应设置应急疏散照明。

3管道系统

1工业纯水系统中管道、阀门及附件应选用满足水质、水压、水温和水力特性的质量合格产品，管材及管件的工作压力不得大于产品公称压力或标称的允许工作压力，阀门及附件的公称压力不得小于所服务管段的管道的公称压力。

2管道必须穿过防火墙或防爆墙时，应采取确保防火墙或防爆墙的既有功能不受影响的措施。

3工业纯水系统设备及管道应根据其储存或传输介质的性质及环境条件，确定构筑物、设备和管道应采取的相应防冻和防结露措施。

4工业纯水系统的加压水泵泵组处应采取消除水锤危害的措施。

4加药系统

4.1纯水站化学药剂装卸区域应采取防止化学药剂泄漏的技术措施，严禁化学药剂进入室外雨污水管网的措施。
