用matlab 频谱分析与采样定理

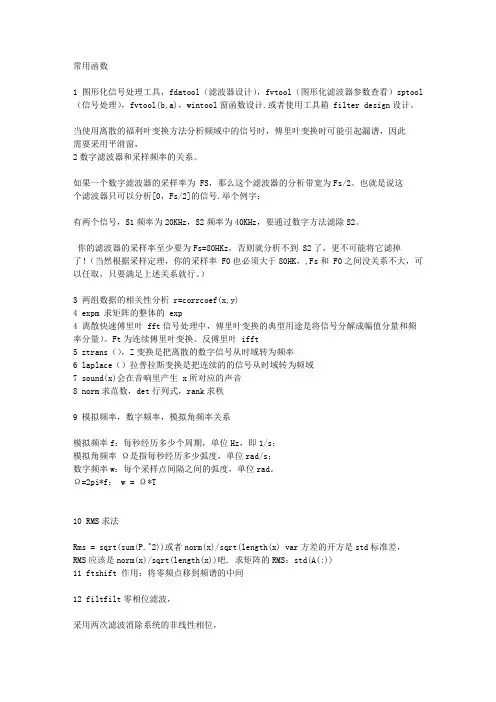

常用函数

1 图形化信号处理工具，fdatool（滤波器设计），fvtool（图形化滤波器参数查看）sptool（信号处理），fvtool(b,a)，wintool窗函数设计.或者使用工具箱 filter design设计。

当使用离散的福利叶变换方法分析频域中的信号时，傅里叶变换时可能引起漏谱，因此

需要采用平滑窗，

2数字滤波器和采样频率的关系。

如果一个数字滤波器的采样率为 FS，那么这个滤波器的分析带宽为Fs/2。也就是说这

个滤波器只可以分析[0，Fs/2]的信号.举个例字：

有两个信号，S1频率为20KHz，S2频率为40KHz，要通过数字方法滤除S2。

你的滤波器的采样率至少要为Fs=80HKz，否则就分析不到 S2了，更不可能将它滤掉

了！（当然根据采样定理，你的采样率 F0也必须大于80HK，,Fs和 F0之间没关系不大，可

以任取，只要满足上述关系就行。）

3 两组数据的相关性分析 r=corrcoef(x,y)

4 expm 求矩阵的整体的 exp

4 离散快速傅里叶 fft信号处理中，傅里叶变换的典型用途是将信号分解成幅值分量和频

率分量）。Ft为连续傅里叶变换。反傅里叶 ifft

5 ztrans（），Z变换是把离散的数字信号从时域转为频率

6 laplace（）拉普拉斯变换是把连续的的信号从时域转为频域

7 sound(x)会在音响里产生 x所对应的声音

8 norm求范数，det行列式，rank求秩

9 模拟频率，数字频率，模拟角频率关系

模拟频率f：每秒经历多少个周期，单位Hz，即1/s；

模拟角频率 Ω是指每秒经历多少弧度，单位rad/s；

数字频率w：每个采样点间隔之间的弧度，单位rad。

Ω=2pi*f； w = Ω*T

10 RMS求法

Rms = sqrt(sum(P.^2))或者norm(x)/sqrt(length(x) var方差的开方是std标准差，

第1篇

一、实验目的

1. 理解信号频谱的基本概念和原理。

2. 掌握傅里叶变换及其逆变换在信号频谱分析中的应用。

3. 学习利用MATLAB软件进行信号频谱分析。

4. 分析不同信号在时域和频域的特性。

二、实验原理

信号的频谱分析是信号处理领域的重要方法，通过傅里叶变换可以将时域信号转换为频域信号，从而揭示信号中不同频率成分的分布情况。傅里叶变换的基本原理是将信号分解为一系列正弦波和余弦波的线性组合，其中每个正弦波和余弦波的频率、幅度和相位代表了信号在该频率上的能量分布。

三、实验内容

1. 信号的产生与观察

使用MATLAB软件产生以下信号：

- 基本信号：正弦波、余弦波、方波、三角波等。

- 复杂信号：叠加多个基本信号或进行调制、滤波等操作。

观察信号在时域和频域的波形，分析信号特性。

2. 傅里叶变换

对上述信号进行傅里叶变换，得到其频谱。分析频谱图，了解信号中不同频率成分的分布情况。

3. 逆傅里叶变换

对信号进行逆傅里叶变换，将频域信号还原为时域信号。观察还原后的信号，分析逆变换的效果。

4. 窗函数 在进行傅里叶变换时，通常需要使用窗函数来减小频谱泄露。比较不同窗函数（如矩形窗、汉宁窗、汉明窗等）对频谱的影响。

5. 采样定理

分析信号采样过程中的采样定理，验证信号在时域和频域的特性。

四、实验结果与分析

1. 基本信号

- 正弦波和余弦波在时域和频域具有明显的单一频率成分。

- 方波和三角波在时域具有多个频率成分，频谱为离散谱。

- 复杂信号由多个基本信号叠加而成，频谱为连续谱。

2. 傅里叶变换

傅里叶变换能够将时域信号转换为频域信号，揭示信号中不同频率成分的分布情况。频谱图直观地展示了信号的能量分布，有助于分析信号的特性。

3. 逆傅里叶变换

逆傅里叶变换能够将频域信号还原为时域信号。实验结果表明，逆变换后的信号与原信号具有相似的特性，但可能存在一定的误差。

第1页共1页

实验二时域采样与频域采样及MATLAB程序

时域采样与频域采样一实验目的1掌握时域连续信号经理想 采样前后的频谱变化，加深对时域采样定理的理解2理解频率域 采样定理，掌握频率域采样点数的选取原则二

实验原理1时域采样定理对模拟信号以T进行时域等间隔采

样，形成的采样信号的频谱会以采样角频率为周期进行周期延 拓，公式为：利用计算机计算上式并不容易，下面导出另外一个 公式。理想采样信号和模拟信号之间的关系为：

对上式进行傅里叶变换，得到：在上式的积分号内只有当 时，才有非零值，因此：上式中，在数值上，再将代入，得到：上 式说明采样信号的傅里叶变换可用相应序列的傅里叶变换得到， 只要将自变量用代替即可。2频域采样定理对信号的频谱函数在 [0, 2]上等间隔采样N点，得到则有：

即N点得到的序列就是原序列以N为周期进行周期延拓后的 主值序列，因此，频率域采样要使时域不发生混叠，则频域采样 点数N必须大于等于时域离散信号的长度M （即）。在满足频率域 采样定理的条件下，就是原序列。如果，则比原序列尾部多个零 点，反之，时域发生混叠，与不等。对比时域采样定理与频域采 样定理，可以得到这样的结论：两个定理具有对偶性，即“时域 采样，频谱周期延拓；频域采样，时域信号周期延拓”。在数字 信号处理中，都必须服从这二个定理。三 第1页共1页

实验内容1时域采样定理的验证给定模拟信号，式中，A二4

44、128,,,其幅频特性曲线如下图示：选取三种采样频 率，即，300Hz, 200Hz,对进行理想釆样，得到采样序列：。观 测时间长度为。分别绘出三种采样频率得到的序列的幅频特性曲 线图，并进行比较。2频域采样定理的验证给定信号：，对的频 谱函数在[0,

2]上分别等间隔采样16点和32点，得到和，再分 别对和进行IDFT,得到和。分别画出、和的幅度谱，并绘图显 示、和的波形，进行对比和分析。四

思考题如果序列的长度为M,希望得到其频谱在[0, 2]上N点 等间隔采样，当时，如何用一次最少点数的DFT得到该频谱采 样？五

采样定理是数字信号处理中的一个基本理论，它说明了如何从离散样本中无失真地恢复连续信号。在MATLAB中，采样定理的实现可以通过以下步骤完成：

1. 确定信号的最高频率：首先需要确定待处理的信号的最高频率。这可以通过分析信号的频谱来确定。

2. 选择采样频率：根据采样定理，采样频率应该至少是信号最高频率的两倍。在MATLAB中，可以使用fs = 2*fmax来计算采样频率。

3. 采样信号：使用MATLAB中的fft函数对信号进行快速傅里叶变换，得到信号的频谱。

4. 判断是否满足采样定理：如果采样频率大于信号最高频率的两倍，则满足采样定理，可以无失真地恢复原信号。否则，会产生频谱混叠现象，无法无失真地恢复原信号。

5. 恢复原信号：如果满足采样定理，可以使用MATLAB中的ifft函数对频谱进行逆快速傅里叶变换，恢复原信号。

需要注意的是，在实际应用中，可能还需要对信号进行滤波、降噪等预处理操作，以提高采样的质量。同时，也需要考虑其他因素，如硬件设备的限制、信号的动态范围等，以确保采样的准确性。
