ARM处理器结构

arm 结构的标准定义
ARM（Advanced（RISC（Machine，高级精简指令集计算机）是一种基于精简指令集（ RISC）架构的计算机处理器架构。

它最初由英国公司ARM（Holdings开发，并成为许多移动设备和嵌入式系统的主要处理器架构之一。

ARM架构的标准定义包括以下几个关键点：
1.（精简指令集（RISC）：ARM架构采用精简指令集设计原则，旨在简化指令集并提高指令执行速度。

这意味着它的指令集较为简洁，执行的指令数目相对较少。

2.（低功耗设计：ARM架构被设计为低功耗架构，在移动设备、嵌入式系统和物联网设备等领域得到广泛应用。

其低功耗特性使得设备能够在资源有限或者对电池寿命有要求的环境下运行。

3.（多样性：ARM架构覆盖多个处理器系列和版本，包括Cortex-
A、Cortex-R和Cortex-M等，各自适用于不同的应用领域。

比如，Cortex-A系列适用于高性能计算，而Cortex-M系列则专注于低功耗嵌入式系统。

4.（可扩展性：ARM架构是可扩展的，允许处理器设计者根据应用需求和性能要求进行灵活定制和优化，以满足各种设备和系统的要求。

5.（广泛应用：由于其低功耗、高效能以及灵活性，ARM架构广泛应用于移动电话、平板电脑、智能手表、物联网设备、汽车电子系统等各种嵌入式系统和移动设备。

总体而言，ARM架构是一种灵活、高效的处理器架构，在移动计
算和嵌入式系统领域发挥着重要作用，并且随着技术的发展，在服务器和个人电脑等领域也逐渐展现其影响力。

arm架构 cpu技术参数
ARM处理器的技术参数主要包括以下几个方面：
1. 处理器架构：ARM处理器基于ARM架构进行设计。

ARM架构是一种精简指令集（RISC）架构，具有低功耗、低成本和高性能的特点。

2. 指令集：ARM处理器支持多种指令集，包括Thumb（16位）/ARM （32位）双指令集。

3. 寄存器：ARM处理器使用大量的寄存器，这有助于提高指令执行速度。

4. 高速缓存：ARM处理器通常具有高速缓存（Cache）功能，用于存储常用的数据和指令，以加速内存访问速度。

5. 内存管理单元（MMU）：ARM处理器具有内存管理单元，用于实现虚拟内存到物理内存的转换。

6. 浮点单元（FPU）：对于需要高性能浮点运算的应用，ARM处理器可以配备浮点单元。

7. 功耗管理：ARM处理器具有低功耗设计，支持多种节能模式和电源管理模式。

8. 安全性：ARM处理器具备硬件安全功能，支持加密和安全启动等安全特性。

9. 互连：ARM处理器支持多种互连技术，如高速串行接口、总线互连等，以实现多个处理器或模块之间的通信。

10. 应用领域：ARM处理器广泛应用于移动设备、嵌入式系统、物联网设备、服务器等领域。

以上是ARM架构CPU的一些常见技术参数，具体的技术规格可能会因不同的处理器型号而有所差异。

arm9处理器的内部寄存器结构
ARM9处理器是一种32位的嵌入式处理器，内部包含了多种寄存器，这些寄存器扮演着不同的角色，用于存储不同类型的数据和指令，从而实现处理器的各种功能。

ARM9处理器的内部寄存器结构主要包括：
1.通用寄存器：ARM9处理器有16个32位的通用寄存器，这些寄存器不仅可以用于存储数据，还可以用于存储指令中的操作数。

通用寄存器还可以用于存储函数的参数和返回值。

2.程序计数器(PC)：程序计数器是一个32位的寄存器，用于存储当前正在执行的指令的地址。

当处理器执行完一条指令后，PC会自动递增，指向下一条指令的地址。

3.状态寄存器：状态寄存器用于存储处理器的当前状态。

例如，它可以用于存储处理器的运行模式，或者存储处理器的条件码。

4.堆栈指针(SP)：堆栈指针用于指向当前的堆栈顶部。

当处理器需要执行函数调用或其他需要使用堆栈的指令时，它会将数据压入堆栈中，并将堆栈指针减小。

当函数返回时，处理器会将数据从堆栈中弹出，并将堆栈指针增加。

5.链接寄存器(LR)：链接寄存器用于存储函数调用的返回地址。

当函数被调用时，处理器将当前指令的地址存储在LR中。

当函数执行完毕后，处理器会将LR中的地址作为返回地址，跳转回调用函数的地方。

6.中断寄存器：中断寄存器用于存储当前中断的状态。

当处理器
接收到一个中断时，它会将当前的状态保存在中断寄存器中，并跳转到中断处理程序的地址。

总之，ARM9处理器的内部寄存器结构是非常复杂的，不同类型的寄存器扮演着不同的角色。

通过合理地利用这些寄存器，程序员可以实现各种复杂的嵌入式应用。

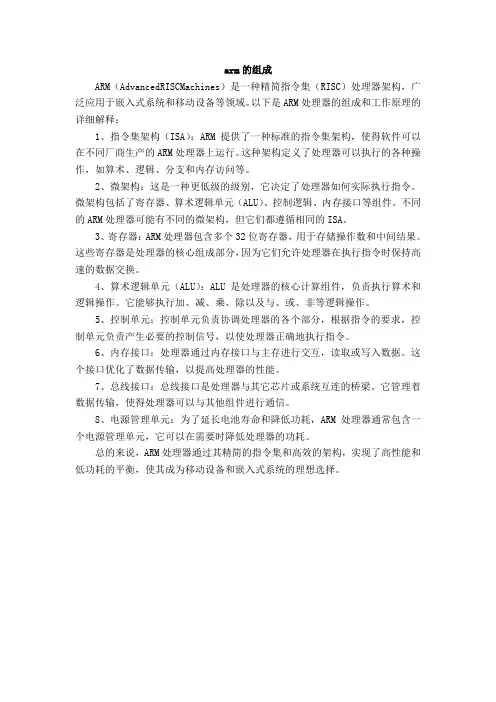

arm的组成ARM（AdvancedRISCMachines）是一种精简指令集（RISC）处理器架构，广泛应用于嵌入式系统和移动设备等领域。

以下是ARM处理器的组成和工作原理的详细解释：1、指令集架构（ISA）：ARM提供了一种标准的指令集架构，使得软件可以在不同厂商生产的ARM处理器上运行。

这种架构定义了处理器可以执行的各种操作，如算术、逻辑、分支和内存访问等。

2、微架构：这是一种更低级的级别，它决定了处理器如何实际执行指令。

微架构包括了寄存器、算术逻辑单元（ALU）、控制逻辑、内存接口等组件。

不同的ARM处理器可能有不同的微架构，但它们都遵循相同的ISA。

3、寄存器：ARM处理器包含多个32位寄存器，用于存储操作数和中间结果。

这些寄存器是处理器的核心组成部分，因为它们允许处理器在执行指令时保持高速的数据交换。

4、算术逻辑单元（ALU）：ALU是处理器的核心计算组件，负责执行算术和逻辑操作。

它能够执行加、减、乘、除以及与、或、非等逻辑操作。

5、控制单元：控制单元负责协调处理器的各个部分，根据指令的要求，控制单元负责产生必要的控制信号，以使处理器正确地执行指令。

6、内存接口：处理器通过内存接口与主存进行交互，读取或写入数据。

这个接口优化了数据传输，以提高处理器的性能。

7、总线接口：总线接口是处理器与其它芯片或系统互连的桥梁。

它管理着数据传输，使得处理器可以与其他组件进行通信。

8、电源管理单元：为了延长电池寿命和降低功耗，ARM处理器通常包含一个电源管理单元，它可以在需要时降低处理器的功耗。

总的来说，ARM处理器通过其精简的指令集和高效的架构，实现了高性能和低功耗的平衡，使其成为移动设备和嵌入式系统的理想选择。

ARM体系结构与编程
一、ARM体系结构
ARM(Advanced RISC Machine)是由英国ARM公司开发的一种低功耗、超低成本的处理器架构，是移动设备的首选处理器。

ARM架构的处理器有ARM7、ARM9、ARM11、 Cortex-A8 、Cortex-A15等，它们核心架构特点为以下几点：
1.保护模式。

ARM架构的处理器能够在用户模式和两个高级的保护模式之间来回切换。

2.对齐式存储。

ARM架构的处理器采用对齐方式，其二进制指令必须按照固定的位置排列，以便提高存储空间的利用率。

3.浮点处理单元。

ARM架构的处理器具有浮点数处理功能，使数值运算能够高效率地完成。

4.多级缓存。

ARM架构的处理器将原始数据复制到不同级别的快速缓存中，以便快速访问。

二、ARM程序的编程
1、ARM程序的编写
ARM程序的编写可以使用C语言编写，程序开发者需要掌握ARM架构各种中央处理器扩展指令集的使用方法，以便获得更好的效率。

2、编译ARM程序
ARM程序的编译是使用GNU的gcc编译器进行的，它可以将C语言编写的程序编译成ARM架构的机器码，并可以在ARM架构的处理器上运行。

3、调试ARM程序
ARM程序的调试使用GDB程序调试，它可以提供丰富的调试工具，可以跟踪程序执行的步骤，提供全面的程序反馈信息，可以帮助开发者快速定位程序运行出错的地方。

三、总结。

arm架构分类ARM架构是一种广泛使用的计算机处理器架构，常用于移动设备、嵌入式系统、服务器等领域。

根据不同的应用场景和需求，ARM架构可以分为以下几类：1. Cortex-A系列Cortex-A系列是ARM架构中最强大的处理器系列，主要用于高性能计算领域。

它们具有多核心、高频率和大缓存等特点，能够支持复杂的操作系统和应用程序。

常见的Cortex-A系列处理器包括Cortex-A7、Cortex-A9、Cortex-A15、Cortex-A53和Cortex-A72等。

2. Cortex-R系列Cortex-R系列是ARM架构中专门设计用于实时计算领域的处理器系列。

它们具有高度可靠性、低延迟和快速响应等特点，适合于控制系统、汽车电子和医疗设备等领域。

常见的Cortex-R系列处理器包括Cortex-R4、Cortex-R5和Cortex-R8等。

3. Cortex-M系列Cortex-M系列是ARM架构中专门设计用于微控制器领域的处理器系列。

它们具有低功耗、低成本和小尺寸等特点，适合于嵌入式系统、传感器和智能家居等领域。

常见的Cortex-M系列处理器包括Cortex-M0、Cortex-M3、Cortex-M4和Cortex-M7等。

4. Neoverse系列Neoverse系列是ARM架构中专门设计用于数据中心和云计算领域的处理器系列。

它们具有高度可扩展性、高效能和低功耗等特点，适合于大规模数据处理和分布式计算等场景。

常见的Neoverse系列处理器包括Neoverse N1和Neoverse V1等。

总之，ARM架构根据不同的应用场景和需求，设计了多个不同系列的处理器，以满足各种计算需求。

ARM的原理与应用1. ARM架构简介ARM（Advanced RISC Machines）是一种基于精简指令集（RISC）的处理器架构。

它最早由英国的ARM Holdings开发，并在全球范围内广泛应用于各种嵌入式系统和移动设备中。

ARM架构以其低功耗、高性能和低成本的特点，在智能手机、平板电脑、物联网设备等领域得到了广泛的应用。

2. ARM的工作原理ARM处理器基于Harvard结构，将指令存储器和数据存储器分开，实现了更高的效率和灵活性。

主要组成部分包括处理器核心、存储器控制器、总线接口等。

ARM的核心部分由处理器和寄存器组成。

其中，处理器是整个系统的关键部分，负责执行指令和进行数据处理。

寄存器用于存储指令和数据，以及保存中间计算结果。

系统总线负责处理数据和指令的传输，将其从存储器传输给处理器进行处理。

存储器控制器负责管理存储器的访问，保证数据的读写操作能够顺利进行。

3. ARM的应用领域ARM架构由于其低功耗和高性能的特点，广泛应用于各种领域。

3.1 智能手机和平板电脑ARM处理器在智能手机和平板电脑领域占据了主导地位。

其高效的能耗管理和强大的计算性能，使得设备可以在长时间使用的同时具有出色的性能表现。

3.2 物联网设备物联网设备是指通过互联网连接的各种设备，如智能家居、智能手表等。

由于物联网设备通常需要长时间工作且功耗低，ARM处理器成为了其首选的处理器架构。

3.3 电子游戏机ARM架构也广泛应用于电子游戏机中。

由于游戏对处理器的计算要求较高，同时对功耗也有一定的要求，ARM的高性能和低功耗特点使得它成为电子游戏机的理想选择。

3.4 嵌入式系统ARM处理器广泛应用于各种嵌入式系统中，如数字电视机顶盒、路由器等。

由于嵌入式系统通常需要在有限的资源下运行，ARM处理器的高效能和低功耗使得它成为嵌入式系统的常用处理器。

4. ARM的优势ARM架构相比于其他处理器架构具有以下优势：•低功耗：ARM处理器以其低能耗的特点，能够在较长时间内保持设备的稳定工作，适用于移动设备等对功耗要求较高的场景。

关于ARM的内核架构介绍ARM（Advanced RISC Machines）是一种基于精简指令集（RISC）架构的处理器，广泛应用于嵌入式系统和移动设备。

ARM处理器具有低功耗、高性能和灵活性等特点，因此成为了电子设备领域中最受欢迎的处理器架构之一、本文将重点介绍ARM内核架构及其特点。

ARM内核架构在ARM处理器中起决定性作用，它包含了处理器的主要功能和组件，决定了处理器的性能、能耗和功能。

ARM内核架构包括多种不同的系列，每个系列针对不同应用采用不同的设计方式。

常见的ARM内核包括ARM7、ARM9、ARM Cortex-A系列和Cortex-M系列。

ARM7系列内核是较早期的ARM内核，主要用于低端和中端嵌入式系统。

ARM7内核采用了三级流水线架构，能实现更高的频率，提供了较低的延迟。

此外，ARM7系列采用了Thumb指令集，通过指令长度缩短可以减少存储和传输开销，提高系统性能。

ARM9系列内核相比于ARM7系列，提供了更高的性能和功能。

ARM9内核增加了补充指令集（Jazelle），可以在处理器上执行由Java虚拟机编译的Java字节码，提供了更好的Java应用支持。

ARM9内核还引入了专用的访问控制单元（MMU），使得处理器可以支持虚拟内存管理和操作系统。

Cortex-A系列内核是ARM处理器中最强大的内核，用于高端嵌入式系统和移动设备。

Cortex-A系列采用了超标量乱序执行架构，具有多发射、乱序执行和预测执行等特性，能够充分利用处理器资源，提供出色的性能和能效。

Cortex-A系列还支持大容量的高速缓存和先进的分支预测技术，提高了命中率和指令执行效率。

Cortex-M系列内核是专门为微控制器（MCU）设计的内核，采用了精简的微控制器架构。

Cortex-M系列具有低功耗和低成本的特点，适用于要求较低功耗和实时性能的应用。

Cortex-M系列将处理器核、内存管理单元和外设控制器集成在一个芯片上，具有较小的面积和较低的成本。

ARM内核全解析，从ARM7,ARM9到Cortex-A7,A8,A9,A12,A15到Cortex-A53,A57到Cortex-A72ARM全新旗舰架构！Cortex-A72正式发布64位的ARMv8 Cortex-A57/A53刚刚开始普及，ARM已经将目光瞄向了更遥远的未来，2015-02-04宣布了下一代顶级核心，命名为“Cortex-A72”。

A72将会直接取代A57，定位高端市场。

具体的架构设计尚未公开，应该是第二代64位架构，而且作为一个大核心，依然支持big.LITTLE双架构组合，而搭配的小核心依然是A53。

看起来，ARM暂时不打算升级A53，因为此前已经宣称，A53将顺序执行架构做到了极致。

ARM还给出了一些关于A72模糊的性能、功耗指标，因为这显然更吸引人。

ARM宣称，A72最快会在2016年实现商用，初期采用台积电16nm FinFET制造工艺(三星肯定用自家的14nm FinFET)，对比20nm工艺的A57核心，它的性能最多可以达到其大约1.8倍，而功耗会有着明显的下降。

再对比28nm工艺的A15，A72更是可以做到大约3.5倍的性能，同等负载下的功耗则降低75％。

而在大小核心双架构组合中，整体功耗还能继续降低40-60％。

目前，海思、联发科、瑞芯微等都已经购买了Cortex-A72的授权，但奇怪的是没有提及正焦头烂额的高通。

中国内地和台湾厂商越来越牛气了！ARM内核全解析，从ARM7,ARM9到Cortex-A7,A8,A9,A12,A15到Cortex-A53,A57前不久ARM正式宣布推出新款ARMv8架构的Cortex-A50处理器系列产品，以此来扩大ARM在高性能与低功耗领域的领先地位，进一步抢占移动终端市场份额。

Cortex-A50是继Cortex-A15之后的又一重量级产品，将会直接影响到主流PC市场的占有率。

围绕该话题，我们今天不妨总结一下近几年来手机端较为主流的ARM处理器。

ARM处理器:“冯·诺依曼”体系结构和“哈佛”体系结构保存在存储器中的内容可以是程序，也可以是数据。

程序是ARM处理器可以运行的指令代码，数据是指令在运行中用到的操作数或者变量。

1、程序存储ARM处理器支持两种指令，一种是ARM汇编指令，一种是Thumb汇编指令。

ARM汇编指令是32位长，即每条ARM汇编指令都是由四个字节的存储空间保存，所以ARM处理器在执行地址a的ARM汇编指令时，会从地址a + 4取下一条指令。

Thumb汇编指令是16位长，即每条Thumb汇编指令都是由两个字节的存储空间保存，所以ARM处理器在执行地址a的Thumb汇编指令时，会从地址a + 2取下一条指令。

ARM处理器可以执行两种格式的指令，运行不同格式的汇编指令在执行和取指方面有很大不同。

为了区分，ARM内核可以工作在两种工作状态下。

l ARM状态此时执行32位字对齐的ARM汇编指令。

在这种状态下，ARM处理器对指令的存储、读取或者执行都是以一个字(即32位)为基本单位;l THUMB状态此时执行16位半字对齐的Thumb汇编指令。

在这种状态下，ARM处理器对指令的存储、读取或者执行都是以一个半字(即16位)为基本单位;l 这两种工作状态可以转换，但转换不影响处理器状态和寄存器的内容。

2、数据存储ARM处理器对数据操作(读或写)支持三种数据长度：字节(8位)、半字(16位)、字(32位)。

假设在地址为0x0000～0x0004的内存空间保存了如图1所示的数据，下面我们以三种数据长度从内存空间读取数据。

(假设数据的存储格式是小端存储格式)图1 内存空间的内容l 字节：从地址0x0000处取一个字节数据，则取出来的内容为12;从地址0x0001处取一个字节数据，则取出来的内容为34;l 半字：从地址0x0000处取一个半字数据，则取出来的内容为3412;从地址0x0001处取一。

ARM7体系结构详细介绍简介ARM（Advanced RISC Machines）是一种32位的RISC（Reduced Instruction Set Computer）处理器架构，广泛应用于嵌入式系统、智能手机和平板电脑等领域。

ARM7是ARM体系结构中的一代经典产品，采用了精简指令集，具有低功耗、高效能和高性价比等特点。

架构特性处理器核心ARM7处理器核心是一个半导体芯片，包含了用于指令解码、执行、访存等任务的硬件单元。

ARM7采用了5级流水线架构，可以实现超过20万条指令每秒的处理性能。

此外，ARM7支持可选的乘法器、除法器和调试接口，以满足不同的应用需求。

寄存器ARM7提供了一组寄存器来存放指令和数据。

寄存器分为通用寄存器和特殊目的寄存器两种。

通用寄存器包括16个32位的寄存器，用于存储临时数据和计算结果。

特殊目的寄存器包括程序计数器（PC）、堆栈指针（SP）等，用于指导程序执行和管理堆栈。

存储器ARM7的存储器包括内部存储器和外部存储器两部分。

内部存储器分为指令存储器和数据存储器，用于存放程序指令和数据。

外部存储器通常是闪存、RAM等，用于扩展存储容量。

ARM7支持32位的地址总线，可以寻址最多4GB的内存空间。

性能与功耗ARM7采用了先进的CMOS工艺，使得它具有低功耗和高性能的特性。

ARM7的功耗通常在几个毫瓦到几十个毫瓦之间，可以满足嵌入式系统对功耗的严格要求。

同时，ARM7的高性能使得它可以处理复杂的计算任务，例如图像处理、音视频处理等。

调试与开发ARM7支持ARM公司定义的JTAG调试接口，可以通过调试器进行程序的单步调试、断点设置等操作。

此外，ARM7还提供了丰富的开发工具和软件支持，开发者可以使用C语言、汇编语言等进行编程，方便快捷地开发ARM7的应用程序。

应用领域由于ARM7具有低功耗、高效能和高性价比等特点，因此广泛应用于各种嵌入式系统和移动设备。

下面是一些主要的应用领域：嵌入式系统ARM7在嵌入式系统中得到了广泛的应用，例如工业控制、智能家居、汽车电子等领域。

ARM体系结构
ARM作为一种微处理器体系结构，具有广泛应用范围、高性价比、低功耗等优势，在晶体管规模以及架构方面有着很大的节省，因而受到了越来越多应用者的青睐。

ARM体系结构包括处理器（Processor）、片外存储器（External Memory）、I/O接口（Input/Output Interface）、外围器件（Peripheral Devices）、软件支持（Software Support）等内容。

从处理器来说，ARM体系结构提供了一系列非常细分的机型，它们有不同的特性和操作速度，可以满足不同的性能需求，而且这些机型一般都有较高的可缩放性，所以在产品设计的过程中可以根据实际要求选择合适的特性和速度。

从片外存储器来说，ARM体系结构支持使用不同类型的存储器，比如SRAM、DRAM、Flash等，可以根据应用性能和耗电量的需求，来选择合适的存储器以满足不同应用场景的需求，而且存储器容量也比较可观，一般可以满足大部分应用场景的要求。

从I/O接口来说，ARM体系结构支持多种接口，如USB、I2C、SPI、UART等，通过这些接口可以与周边的外设进行连接，而这些接口的功耗和速度也比较低。

ARM标准主要涉及ARM处理器体系结构和ARM处理器指令集。

ARM处理器体系结构，如ARM7、ARM9、ARM11等，通常用于移动设备和嵌入式系统等。

这些体系结构采用低功耗设计，体积小、低成本、高性能，支持Thumb（16位）/ARM（32位）双指令集，能很好的兼容8位/16位器件，且大量使用寄存器，指令执行速度更快，寻址方式灵活简单，执行效率高。

ARM处理器指令集，分为16位和32位指令集。

ARM处理器的指令集具有体积小、低功耗、低成本、高性能的特点。

其中，Jazelle技术使Java加速得到比基于软件的Java虚拟机(JVM)高得多的性能，和同等的非Java加速核相比功耗降低80%。

CPU功能上增加DSP指令集提供增强的16位和32位算术运算能力，提高了性能和灵活性。

此外，ARM还提供两个前沿特性来辅助带深嵌入处理器的高集成SoC器件的调试，它们是嵌入式ICE-RT逻辑和嵌入式跟踪宏核(ETMS)系列。

如果有更多相关问题，可以咨询ARM官方工作人员获取解答。

arm内核全解析_arm内核体系结构分类介绍ARM处理器是英国Acor n有限公司设计的低功耗成本的第一款RISC微处理器。

全称为Ad vanced RISC Machine。

ARM处理器本身是32位设计，但也配备16位指令集，一般来讲比等价32位代码节省达35%，却能保留32位系统的所有优势。

ARM内核特点ARM处理器为RISC芯片，其简单的结构使ARM内核非常小，这使得器件的功耗也非常低。

它具有经典RISC的特点：* 大的、统一的寄存器文件；* 简单的寻址模式；* 统一和固定长度的指令域，3地址指令格式，简化了指令的译码。

编译开销大，尽可能优化，采用三地址指令格式、较多寄存器和对称的指令格式便于生成优化代码；* 单周期操作，ARM指令系统中的指令只需要执行简单的和基本的操作，因此其执行过程在一个机器周期内完成；* 固定的32位长度指令，指令格式固定为32位长度，这样使指令译码结构简单，效率提高；* 采用指令流水线技术。

ARM内核体系结构ARM架构自诞生至今，已经发生了很大的演变，至今已定义了7种不同的版本：V1版架构：该架构只在原型机ARM1出现过，其基本性能包括基本的数据处理指令（无乘法）、字节、半字和字的Load/Store指令、转移指令，包括子程序调用及链接指令、软件中断指令、寻址空间64MB。

V2版架构：该版架构对V1版进行了扩展，如ARM2与ARM3（V2a版）架构，增加的功能包括乘法和乘加指令、支持协处理器操作指令、快速中断模式、SWP/SWPB的最基本存储器与寄存器交换指令、寻址空间64MB。

V3版架构：该版对ARM体系结构作了较大的改动，把寻址空间增至32位（4G B），增加了当前程序状态寄存器CPSR和程序状态保存寄存器 SPSR以便于异常处理。

增加了中止和未定义2种处理器模式。

ARM6就采用该版结构。

指令集变化包括增加了M RS/MSR指令，以访问新增的CPSR /SPSR寄存器、增加了从异常处理返回的指令功能。

列举几个主流arm架构及其应用主流ARM架构及其应用ARM架构是一种广泛应用于移动设备、嵌入式系统和物联网设备的处理器架构。

它采用精简指令集计算机（RISC）的设计理念，以高性能、低功耗和低成本著称。

下面将列举几个主流的ARM架构及其应用。

1. ARM Cortex-A系列ARM Cortex-A系列是面向高性能应用的ARM处理器系列，其设计目标是提供更高的计算能力和更低的功耗。

这个系列的处理器广泛应用于智能手机、平板电脑、智能电视等移动设备上。

例如，高通骁龙处理器、华为麒麟处理器和三星Exynos处理器都是基于ARM Cortex-A系列架构设计的。

2. ARM Cortex-R系列ARM Cortex-R系列是面向实时应用的ARM处理器系列，其设计目标是提供可靠的计算能力和可预测的响应时间。

这个系列的处理器广泛应用于汽车电子、工业控制和医疗设备等领域。

例如，德州仪器的Sitara处理器和意法半导体的STM32处理器都是基于ARM Cortex-R系列架构设计的。

3. ARM Cortex-M系列ARM Cortex-M系列是面向低功耗嵌入式应用的ARM处理器系列，其设计目标是提供高效的计算能力和低功耗的特性。

这个系列的处理器广泛应用于物联网设备、传感器和智能家居等领域。

例如，STMicroelectronics的STM32系列处理器和NXP的LPC系列处理器都是基于ARM Cortex-M系列架构设计的。

4. ARMv8-A架构ARMv8-A架构是ARM最新的64位处理器架构，其设计目标是提供更高的计算能力和更广泛的应用支持。

这个架构广泛应用于服务器、高性能计算和虚拟现实等领域。

例如，高通骁龙810处理器和苹果A11处理器都是基于ARMv8-A架构设计的。

除了以上列举的几个主流ARM架构，ARM还有其他一些特定领域的架构，如ARMv8-R用于汽车电子和工业控制，ARMv8-M用于低功耗嵌入式系统等。
