PLC期末考试试卷及答案

PLC试题

一、判断题（正确的请在括号内打“√”，错误的请在括号内打“×”，每题1分，共30分）

1.>F系列可编程序控制器的输出继电器输出指令用OUT38表示。（ ）

2.>安装前熟悉电气原理图和PLC及有关资料，检查电动机、电气元器件，准备好仪器、仪表、工具和安装材料。并根据电气原理图安装电气管路。（ ）

3.>交磁电机扩大机是一种具有很高放大倍数、较小惯性、高性能、特殊构造的直流发电机。（ √）

4.>阳极不发射电子只吸收来自阴极的电子，管内抽成真空。（√ ）

5.>与整流装置并联的其他负载切断时，或整流装置直流侧快速开关跳闸时，电流上升率变化极大，因而整流变压器产生感应电动势造成的过电压。这种过电压是尖峰电压，常用阻容吸收电路加以保护。（ √）

6.>晶闸管触发电路的触发信号可以是交流、直流信号，也可以是脉冲信号。（√ ）

7.>无源逆变器的电源电压是交流。（ ）

8.>整流状态时整流器将交流电能变成直流电能供给电动机。（√ ）

9.>来自三块KC04触发器13号端子的触发脉冲信号，分别送入KC42的2、4、12端。V1、V2、V3构成与非门电路。只要任何一个触发器有输出，S点就是低电平，V4截止，使V5、V6、V8组成的环形振荡器停振。（ ）

10.>分立元件组成的触发电路，线路复杂且使用元件多。（√ ）

11.>由三极管组成的放大电路，主要作用是将微弱的电信号(电压、电流)放大成为所需要的较强的电信号。（√ ）

12.>电伤伤害是造成触电死亡的主要原因，是最严重的触电事故。（ ）

13.>电动机是使用最普遍的电气设备之一，一般在70%-95%额定负载下运行时，效率最低，功率因数大。（ ）

14.>交流电压的量程有10V，100V，500V，三档。用毕应将万用表的转换开关转到高电压档，以免下次使用不慎而损坏电表。（√ ）

15.>读图的基本步骤有：图样说明，看电路图，看安装接线图。 （√ ）

第一章 PLC的硬件与工作原理

一、填空题

1、PLC主要由 CPU 、 I/O 、 储存器 和 通信模块等 组成。

2、继电器的线圈“断电”时，其常开触点 断开 ，常闭触点

接通 。

3、外部输入电路接通时，对应的过程映像寄输入存器为 ON

状态，梯形图中后者的常开触点 接通 ，常闭触点_断开_。

4、若梯形图中输出Q的线圈“断电”，对应的过程映像输出寄存器为 OFF状态，在修改输出阶段后，继电器型输出模块中对应的硬件继电器的线圈 断电，其常开触点断开，外部负载 不工作 。

5、手持式编程器可以为PLC编写 语句表方式的程序。

6、PLC一般 能 （能，不能）为外部传感器提供24V直流电源。

7、PLC的输出接口类型有 继电器 ， 晶闸管 与 场效应晶体管 。

8、PLC的软件系统可分为 系统程序 和 用户程序 两大部分。

9、 按结构形式分类，PLC可分为__整体_式和_模块_式两种。

10、PLC采用_循环扫描_工作方式，其过程可分为五个阶段：_自诊断检查__，通信处理，输入采样，_执行用户程序_和_输出改写_，称为一个扫描周期。

11、将编程器内编写的程序写入PLC时，PLC必须处在_STOP_模式。

二、简答题

1、在复杂的电气控制中，采用PLC控制与传统的继电器控制有哪些优越性？

2、什么是可编程控制器？它的特点是什么？

3、PLC控制系统与传统的继电器控制系统有何区别？

4、PLC数字量输出接口按输出开关器件的种类不同，有哪几种类型？它们各有什么特点？

5、简述PLC的扫描工作过程。

6、为什么PLC中软继电器的触点可无数次使用？

7、PLC按I/O点数和结构形式可分为几类？

8、PLC执行程序是以循环扫描方式进行的，请问每一扫描过程分为哪几个阶段？

三、判断题

1、PLC的输入电路均采用光电耦合隔离方式。（×）

2、CPU224型PLC本机I/O点数为14/10。（√）

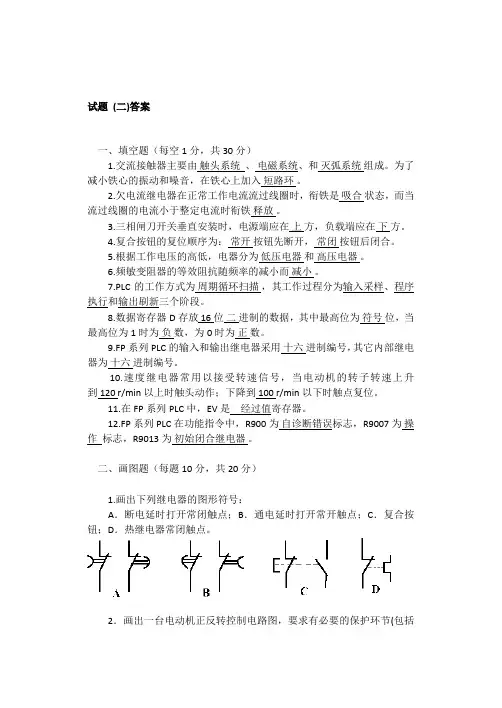

试题 (二)答案

一、填空题（每空1分，共30分）

1.交流接触器主要由 触头系统 、 电磁系统、和 灭弧系统 组成。为了减小铁心的振动和噪音，在铁心上加入 短路环 。

2.欠电流继电器在正常工作电流流过线圈时，衔铁是 吸合 状态，而当流过线圈的电流小于整定电流时衔铁 释放 。

3.三相闸刀开关垂直安装时，电源端应在 上 方，负载端应在 下 方。

4.复合按钮的复位顺序为： 常开 按钮先断开， 常闭 按钮后闭合。

5.根据工作电压的高低，电器分为 低压电器 和 高压电器 。

6.频敏变阻器的等效阻抗随频率的减小而 减小 。

7.PLC的工作方式为 周期循环扫描 ，其工作过程分为输入采样、程序执行和输出刷新三个阶段。

8.数据寄存器D存放 16 位 二 进制的数据，其中最高位为 符号 位，当最高位为1时为 负 数，为0时为 正 数。

9.FP系列PLC的输入和输出继电器采用 十六 进制编号，其它内部继电器为 十六 进制编号。

10.速度继电器常用以接受转速信号，当电动机的转子转速上升到 120 r/min以上时触头动作；下降到 100 r/min以下时触点复位。

11.在FP系列PLC中，EV是 经过值寄存器。

12.FP系列PLC在功能指令中，R900为

自诊断错误标志，R9007为

操作 标志，R9013为 初始闭合继电器 。

二、画图题（每题10分，共20分）

1.画出下列继电器的图形符号：

A．断电延时打开常闭触点；B．通电延时打开常开触点；C．复合按钮；D．热继电器常闭触点。

2．画出一台电动机正反转控制电路图，要求有必要的保护环节(包括主回路和控制回路)。

三、根据梯形图写出指令表（10分）

(a)

(b)

（a)指令表： (b)指令表：

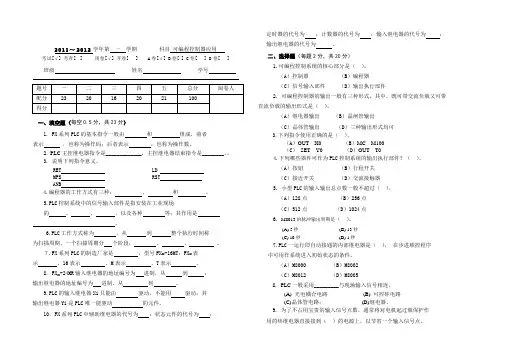

2011～2012学年第 一 学期 科目 可编程控制器应用

考试[√] 考查[ ] 闭卷[√] 开卷[ ] A卷[√] B卷[ ] C卷[ ] D卷[ ]

班级 姓名 学号

题号 一 二 三 四 五 总分

阅卷人

配分 23

20 16 20 21

100

得分

一、填空题（每空0.5分，共23分）

1. FX系列PLC的基本指令一般由 和

组成，前者

表示 ，也称为操作码；后者表示 ，也称为操作数。

2. PLC主控继电器指令是_____________，主控继电器结束指令是________。。

3. 说明下列指令意义。

RET LD

MPS RST

ANB

4.编程器的工作方式有三种： 、

和 。

5.PLC控制系统中的信号输入部件是指安装在工业现场

的 、 、 ，以及各种 等；其作用是 。

6.PLC工作方式称为 ，从 到 整个执行时间称

为扫描周期，一个扫描周期分 个阶段： 、 、 。

７.FX系列PLC的制造厂家是 ，型号FX2N-16MT：FX2N表

示 、16表示 、M表示 、T表示 。
