【技术应用】　ＩＩ　浅谈基建矿井井筒中心和井筒十字中线的标定工作　鲁赐福　（皖北煤电集团有限公司朱集煤矿生产技术部安徽淮南２３２０９８）　摘要：　井筒十字中线的精确标定是工业广场总平面设计和各种建筑物和构筑物施工测量的基本控制，有时矿井建设工程设计和施工测量的依据。　关键词：十字中线：基点　中图分类号：ＴＤＩ文献标识码：＾文章编号：１６７１－－７５９７（２０１０）１０２０１３３—０１　Ｏ甫曹　朱集西煤矿是一座大型煤矿。设计年产原煤４００万吨。立井开拓，工　业广场内设主、副、风、矸石井四个立井井筒，四井筒井深均为ｉ０００．２　米。为满足矿井生产建设的需要，建井初期测量工程已经布设了控制点和　水准控制网：依据井中设计元素标定了四井筒中心点，为以后井筒十字中　线的标定打下了良好的基础。　１井俺十字中心线的标定　１．１标定井筒中心和井筒十字中心线所需要的资料　建井初期图纸：朱集西矿工业广场总平面图、朱集西矿施工总平面布　置图和工业广场煤柱设计图。　建井初期测量资料：四个井筒中心坐标、井筒十字中心线方位角，井　口设计高程。　１．２标定井筒中心和十字中线的精度要求　《煤矿测量规程》规定，标定井筒实际中心坐标和十字中线的坐标方　位角应按地面一级导线的精度要求实地测定。两条十字中线垂直度的容许　误差为２ｍＢ＝±１０　．但是在建井初期，井筒中心位置精度要求不高，在实　际标定四井筒位置时与设计位置的互差为０．１５ｍ。　１．３井筒中，　点的标定工作　由于我矿前期测量工作做的较细，四井筒井口分别已做好永久近井　点，如图Ａ。实测时采用拓普康ＧＴＳ３３２Ｎ型全站仪用极坐标法标定，依据我　矿井口附近已建立好的Ｃ级ＧＰＳ控制点Ｋ１、Ｋ２点为基础点，Ｋ２点架设仪器，　Ｋ１点为后视点，标定了井筒中心点０点，并重测井筒中心点和十字中线方位　角，作为最后的测量成果。　

图Ａ　图Ｂ　１．４井筒十字中线基点的标定工作　朱集西矿井筒十字中线基点的布设是依据设计图纸方位角向东偏７。　进行标定，如图Ｂ所示。　１）井简十字中线基点标定用ＤＪ２级经纬仪进行标定。首先将经纬仪安　置于已经标定好的井筒中心点０上，后视控制点Ｋ２，顺时针依次拨角１３和Ｂ　＋１８０。，南北方向线标定出来后，在标定的两点（Ａ、Ｂ）上埋设木桩，桩　位与井中通视，距离在９０米位置。　２）仪器架设在０点不动，继续标定东西两点后视点位Ｋ２，顺时针依次　拨角Ｂ＋９０。和Ｂ＋２７０。。同上步一样标定两点（ｃ、Ｄ）后埋桩，桩位与井　中通视，距离在９Ｏ米位置。　３）标定好点位后，仪器正倒镜精确标定出井筒十字中线点Ａ、Ｂ和ｃ、　Ｄ后，在两方向线上离井筒３０米和６０米位置加密两点，并按基点设计位置标　出基点坑十字线，挖出基点坑，浇筑混凝土基桩，在基桩中按标定方向线　埋设“点心铁”。　４）仪器架设在０点不动，以四个测绘检查所标定的十字中线点的垂直　程度。检查结果未超过１Ｏ”，最后在“点心铁”上精确标出十字中线点　位，以钻小孔的方法没设铜芯作为标记。　５）十字中线基点标定后，用地面一级导线实测基点的实际位置，并　绘制井筒十字中线基点位置图，图上注明点间距离、点的高程、点的坐　标，井筒中心坐标、十字中线方位角等。　２井篱十字中线基点埋设要求与保护攒麓　Ｉ）朱集西煤矿主、副、风井用沉井法施工，矸石井用冻结法施工，　所以四井筒十字中线点离井口距离都设计在３Ｏ米的位置。由于井口与绞车　方之间不能所有的点位都能通视，所以我们设置点位时尽量在一个方向线　上至少有两点或三点通视，其中至少有１点能瞄视天轮平台位置，为以后安　装井架起到关键作用。　２）加强基点的保护措旆　①基点位置为了能够长期使用和便于保存，我们在标定之前与工业　广场平面图做了细致的对比，基点避开了地面永久和临时建筑物，并设在　地基比较坚固的区域内。　②我矿为基建矿井，地面施工单位较多，为了不让基点遭到破坏，　我们在十字中线基点周围加固了围栏和立标识牌，以防车辆碰压。并向有　关施工单位和人员讲清十字中线基点的重要性，共同配合，加强对基点的　保护。　③为了更好的利用基点和保护基点，督促施工单位在井口范围内、　绞车基础上转设了十字中线点。　参考文献：　［ｉ］田佩俊、陈汉华编，矿山测量学（第二分册），矿区建设施工测量，　徐州：中国矿业大学出版社，１９８８．　［２］张国良、朱家钰、顾和和编，矿山测量学，徐州：中国矿业大学出版　社，２００１，７．　［３］中国矿业学院测量教研室编，矿山测量学（下册），北京：煤炭工业　出版社，１９７９．　作者简介：　鲁赐福，男，矿山测量助力工程师，安徽皖北煤电集团朱集西煤矿生产技　术部，从事测量工作。

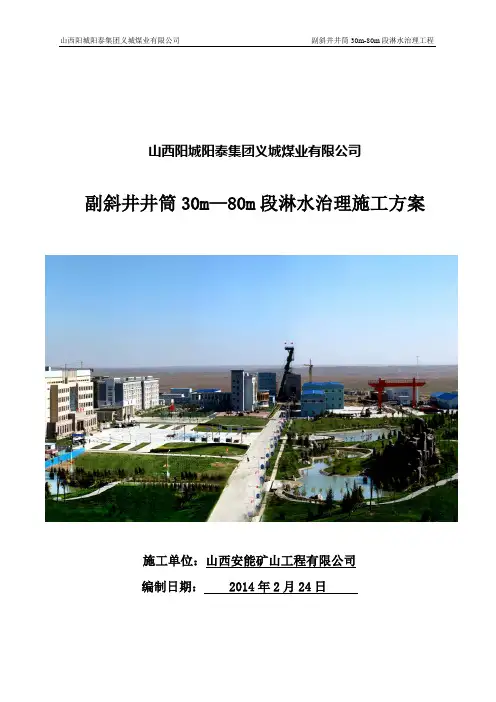

山西阳城阳泰集团义城煤业有限公司

副斜井井筒30m-80m段淋水治理工程

山西阳城阳泰集团义城煤业有限公司

副斜井井筒30m—80m段淋水治理施工方案

施工单位：山西安能矿山工程有限公司

编制日期： 2014年2月24日

山西阳城阳泰集团义城煤业有限公司 副斜井井筒30m-80m段淋水治理施工方案

第 页

山西安能矿山工程有限公司 1 会 审 表

山西安能矿山工程有限公司

措施名称 义城煤矿副斜井井筒30m-80m段淋水治理工程施工方案

会 审 人 员

编 制 人 年 月 日

审核人 年 月 日

技术经理 年 月 日

项目主管 年 月 日

工程副总 年 月 日

会审意见： 山西阳城阳泰集团义城煤业有限公司 副斜井井筒30m-80m段淋水治理施工方案

第 页

山西安能矿山工程有限公司 2 会 审 表

山西阳城阳泰集团义城煤业有限公司 措施名称 义城煤矿副斜井井筒30m-80m段淋水治理工程施工方案

会 审 人 员

部门（职称） 签 字 日 期

科 右 中 旗 跃 胜 煤 炭 有 限 责 任 公 司

主井筒+50水平储煤仓平台

维修安全技术措施

作业地点 ：主井+50水平储煤仓平台

井 长：

施工负责人：

编 制：

日 期：2014年 月 日

审批意见书

总工：

矿 长 生产矿长 安全矿长 机电矿长 安全通风科

维修措施学习记录

贯彻人:

贯彻

时间 参加人员 参加人员

姓名 签字 工种 姓名 签字 工种

班次 应到人数 实到人数 缺席人数 缺席姓名

8点班

4点班

0点班

安全技术措施

经矿务会研究决定，为达到安全生产的要求，对主井筒+50水平储煤仓平台进行维修。由于原施工规格达不到安全可靠的适用，必须对原来该区段进行加固、扩修，以达到安全适用，重新进行维修储煤仓平台，特制订如下安全技术措施：

1、 严格按要求进行施工。

2、 维修井筒处储煤仓平台前，在井架两围栏处设置围栏，并挂上安全警示牌。设专人看守。严禁与维修工作无关人员进入，严禁任何人员在井口盖未关闭时在井口边缘停留、行走或向下观望。

3、 设好封口盘，除提升人员和物料时打开井盖安全门外，其他时间必须盖好安全门，不得随意打开。

4、 井筒平台维修前必须先清理好防护围栏内的杂物，围栏内严禁堆积各类物品。

5、 井筒平台维修前必须先清理好井架上与维修工作无关的各种设备，井筒内必须安设的设备必须紧靠井壁，并安设牢固。

6、 维修前先清理井筒浮石和杂物，在保证安全的前提下进行维修，人员在工作平台上作业时系好安全带。

7、 工作人员在下列情况下必须佩带保险带。

① 在井架上或井筒内的悬吊设备上作业时。

② 在井筒内用风镐打梁窝时。 ③ 在井筒内穿横梁时。

保险带必须定期按有关规定实验，保险带必须拴在牢固的构件上。每次使用前必须检查，发现损坏时，必须立即更换。

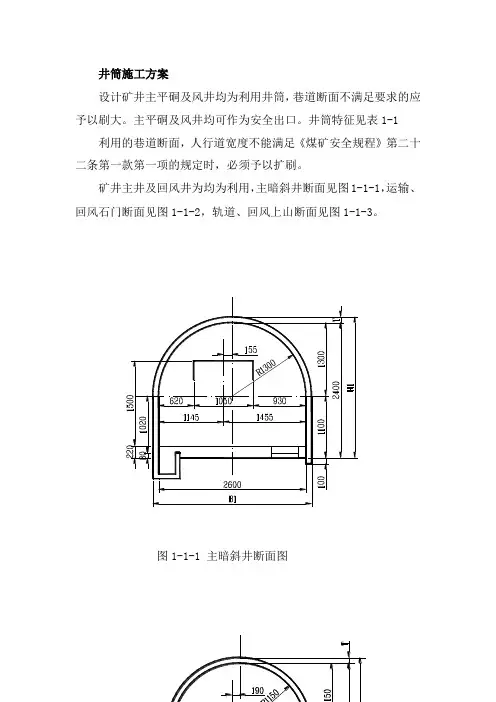

井筒施工方案

设计矿井主平硐及风井均为利用井筒，巷道断面不满足要求的应予以刷大。主平硐及风井均可作为安全出口。井筒特征见表1-1

利用的巷道断面，人行道宽度不能满足《煤矿安全规程》第二十二条第一款第一项的规定时，必须予以扩刷。

矿井主井及回风井为均为利用，主暗斜井断面见图1-1-1，运输、回风石门断面见图1-1-2，轨道、回风上山断面见图1-1-3。

图1-1-1 主暗斜井断面图

图1-1-2 主平硐、主要运输巷、回风石门、主要回风巷断面图

图1-1-3副暗斜井、轨道、回风上山断面图

表1—1 井 筒 特 征 表 顺

序 指 标 单位 井 筒

主平硐 风 井（平硐）

1 井口座标：X m 3080065 3080216

Y m 38485845 38485900

Z m +428.91 +480

2 井筒方位角 152°49′11″

3 倾角 3‰ 3‰

4 井底标高 m

5 长度 m 1110 610

6 井筒规格 净 m 2500×2570 2300×2450

掘 m 2700×2750 2400×2550

7 井筒断面 净 m2 5.5 4.9

掘 6.6 5.7

8 支护方式 锚网（砼） 锚网（砼）

9 井筒装备 2.5t蓄电池电机车 井口防爆门

备注 利用 利用
