电子信息工程系实验报告
课程名称：单片机原理与接口
实验项目名称：实验1实验系统编程应用 实验时间：2011-9-29
班级： 电信091 姓名：陈俊伟 学号：910706123
一、实 验 目 的：
熟悉使用keil仿真软件编写C51单片机程序的编写过程以及调试运行步骤。熟悉在C51中各种类型变量的定义方法，以及各种常用程序结构的编写方法。学习编写基本的单片机程序。
二、实 验 设 备 与 器 件：
微机，KEIL C51单片机仿真调试软件。
三、实 验 原 理：
1、C51变量的定义：
C51定义的任何数据类型必须以一定的存储类型定位，在8051的某一存储区中。说明的一般格式：
变量名
C51对单片机的不同存储区域定义了不同的存储类型，它们的关系表1：
表1 C51的变量存储类型
存储类型 对应的存储区域
data
bdata
idata
xdata
Code 直接寻址片内RAM（128字节）
可位寻址的片内RAM（16字节），允许位与字节混合访问
间接寻址片内RAM，可访问全部片内RAM（256字节）
片外RAM（64K）
程序存储区（64K）
2、特殊功能寄存器的定义：
全部的特殊功能寄存器和其中可以单独使用的大部分位都已经在REG51.H这个头文件中定义了。 除了P0 P1 P2 P3 中的每个位，若要使用这些位则 sbit P10=P1^0。
3、绝对地址引用法：
利用绝对地址访问头文件absacc.h可对不同的存储区的存储单元进行访问。该头文件的函数有：
CBYTE (访问code区字符型) CWORD (访问code区int型)
DBYTE (访问data 区字符型) DWODE (访问data区int型)
音视频输入\输出信号格式与接口
音视频输入\输出信号格式与接口
一、视频信号类型及接口
我们在《音视频系统工程基础》课程中已经对音视频系统中各类常见信号接口的知识进行了学习，接下来，我们对各类信号，尤其是视频信号进行比较分析。在实际的工程技术中，随着视频清晰度的不断提高，从早期的RF信号开始，经历了AV、S-video、YCbCr\YPbPr、VGA、DVI、HDMI等各种信号类型。
1. RF：电视机上的TV接口又称RF射频输入接口，这是最早在电视机上出现的接口，用于接收从天线接收到的电视信号，目前在有线电视领域也是一个常用的接口。RF信号是视频信号(CVBS)和音频信号(Audio)混合编码生成的一种高频调制信号(RF)，采用同轴电缆传输，由于音视频信号之间相互干扰较大，它的视频清晰度是视频信号中最低的，但采用75Ω阻抗的线材减少了阻抗不匹配和信号反射对于图像的影响，适合于长距离传输。
2. Video：这类接口通常与音频接口（Audio）一起称为AV接口，又称RCA接口（俗称莲花头），AV信号是对RF信号的改进，也是最常见的音视频连接方式。一般来说，传输AV信号用三根信号线，传输Video信号的线头接口用黄色表示，音频信号分为左右声道分别用红色和白色表示。AV信号的改进之处在于将视频信号和音频信号分离传输，在成像方面很大程度避免了视频与音频相互干扰对画质的影响，但由于Video信号依旧是将亮度信号和色度信号进行混合传输，因此，也称Composite复合视频端口，需要在终端显示设备上需要进行对亮度和色度的分离，色度、亮度的相互干扰以及分离过程造成的信号损失使得画面并不是特别出色，水平清晰度在300电视线左右。目前，AV接口广泛用于电视与DVD连接，也是每台电视必备的接口之一。
3. S-video：称为S端子，是Super-Video(超级视频信号)或Separate-Video(分离视频信号)的简称。S-video接口分别用两条75欧的同轴电缆传输模拟视频信号，一条电缆传送亮度信号，另一条电缆传送色度信号。S-video与Video不同的是将亮度和色度信号分开传输，减少了影像在“分离”、“合成”转换过程中的信号损失，降低了设备内信号干扰而产生的图像失真，能够有效的提高画质的清晰程度。S端子支持设备最大显示分辨率为1024*768，常音视频输入\输出信号格式与接口

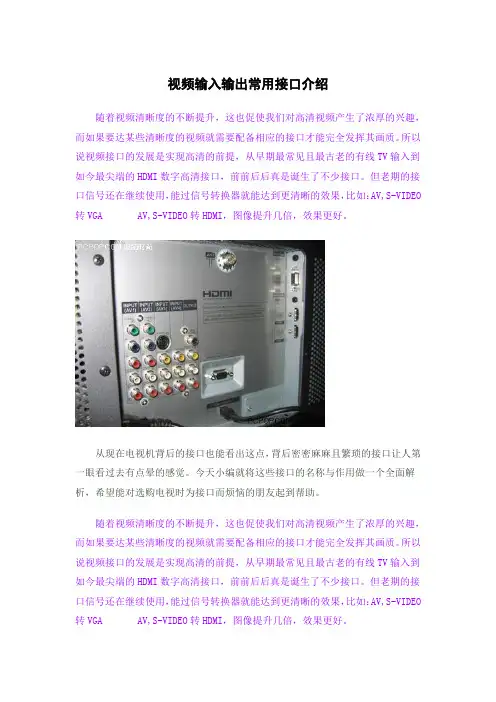

视频输入输出常用接口介绍
随着视频清晰度的不断提升，这也促使我们对高清视频产生了浓厚的兴趣，而如果要达某些清晰度的视频就需要配备相应的接口才能完全发挥其画质。所以说视频接口的发展是实现高清的前提，从早期最常见且最古老的有线TV输入到如今最尖端的HDMI数字高清接口，前前后后真是诞生了不少接口。但老期的接口信号还在继续使用，能过信号转换器就能达到更清晰的效果，比如：AV,S-VIDEO转VGA AV,S-VIDEO转HDMI，图像提升几倍，效果更好。
从现在电视机背后的接口也能看出这点，背后密密麻麻且繁琐的接口让人第一眼看过去有点晕的感觉。今天小编就将这些接口的名称与作用做一个全面解析，希望能对选购电视时为接口而烦恼的朋友起到帮助。
随着视频清晰度的不断提升，这也促使我们对高清视频产生了浓厚的兴趣，而如果要达某些清晰度的视频就需要配备相应的接口才能完全发挥其画质。所以说视频接口的发展是实现高清的前提，从早期最常见且最古老的有线TV输入到如今最尖端的HDMI数字高清接口，前前后后真是诞生了不少接口。但老期的接口信号还在继续使用，能过信号转换器就能达到更清晰的效果，比如：AV,S-VIDEO转VGA AV,S-VIDEO转HDMI，图像提升几倍，效果更好。
TV接口
TV输入接口
TV接口又称RF射频输入，毫无疑问，这是在电视机上最早出现的接口。TV接口的成像原理是将视频信号(CVBS)和音频信号(Audio)相混合编码后输出，然后在显示设备内部进行一系列分离/ 解码的过程输出成像。由于需要较多步骤进行视频、音视频混合编码，所以会导致信号互相干扰，所以它的画质输出质量是所有接口中最差的。
AV接口
AV接口又称（RCARCA）可以算是TV的改进型接口，外观方面有了很大不同。分为了3条线，分别为：音频接口（红色与白色线，组成左右声道）和视频接口（黄色）。
AV输入接口与AV线

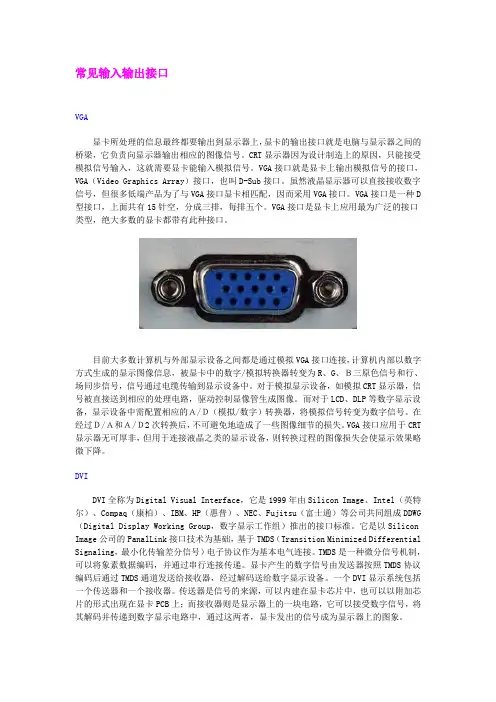

常见输入输出接口
VGA
显卡所处理的信息最终都要输出到显示器上，显卡的输出接口就是电脑与显示器之间的桥梁，它负责向显示器输出相应的图像信号。CRT显示器因为设计制造上的原因，只能接受模拟信号输入，这就需要显卡能输入模拟信号。VGA接口就是显卡上输出模拟信号的接口，VGA（Video Graphics Array）接口，也叫D-Sub接口。虽然液晶显示器可以直接接收数字信号，但很多低端产品为了与VGA接口显卡相匹配，因而采用VGA接口。VGA接口是一种D型接口，上面共有15针空，分成三排，每排五个。VGA接口是显卡上应用最为广泛的接口类型，绝大多数的显卡都带有此种接口。
目前大多数计算机与外部显示设备之间都是通过模拟VGA接口连接，计算机内部以数字方式生成的显示图像信息，被显卡中的数字/模拟转换器转变为R、G、Ｂ三原色信号和行、场同步信号，信号通过电缆传输到显示设备中。对于模拟显示设备，如模拟CRT显示器，信号被直接送到相应的处理电路，驱动控制显像管生成图像。而对于LCD、DLP等数字显示设备，显示设备中需配置相应的Ａ/Ｄ（模拟/数字）转换器，将模拟信号转变为数字信号。在经过Ｄ/Ａ和Ａ/Ｄ2次转换后，不可避免地造成了一些图像细节的损失。VGA接口应用于CRT显示器无可厚非，但用于连接液晶之类的显示设备，则转换过程的图像损失会使显示效果略微下降。
DVI
DVI全称为Digital Visual Interface，它是1999年由Silicon Image、Intel（英特尔）、Compaq（康柏）、IBM、HP（惠普）、NEC、Fujitsu（富士通）等公司共同组成DDWG（Digital Display Working Group，数字显示工作组）推出的接口标准。它是以Silicon
Image公司的PanalLink接口技术为基础，基于TMDS（Transition Minimized Differential
