plc控制四路抢答器课程设计市场上有许许多多种抢答器，但功能却各不相同，电路也形形色色，而所选元件也各不相同。
笔者设计了一款用plc控制的抢答器，该抢答器集抢答、声音警示、灯光指示和计时于一身，借助较少的外围元件完成抢答的整个过程，选用的是（OMRON）生产的C20p型PLC设计制作了四路抢答器，该设计编程简单，容易理解掌握，且工作稳定可靠。
总体电路简单，易于制作。
1、系统工作原理1．1 控制要求（1）竞赛者若要回答主持人所提问题时，须抢先按下桌上的抢答按钮；（2）绿色指示灯亮后，须等主持人按下复位按钮PB5后，指示灯才熄灭；（3）如果竞赛者在主持人打开SW1开关10 s内抢先按下按钮，电磁线圈将使彩球摇动，以示竞赛者得到一次幸运的机会；（4）如果在主持人打开SW1开关10 s内无人抢答，则必须有声音警示，同时红色指示灯亮，以示竞赛者放弃该题；（5）在竞赛者抢答成功后，应限定一定的时间回答问题，根据题目难易可设定时间（如2 min）；（6）当主持人打开SW2开关后记时开始，如果竞赛者在回答问题时超出设定时限，则红色指示灯亮并伴有声音提示，竞赛者停止回答问题。
1．2 选定输入、输出设备输入设备输入端子号抢答按钮PB11 0000抢答按钮PB12 0001抢答按钮PB21 0002抢答按钮PB22 0003抢答按钮PB31 0004抢答按钮PB32 0005抢答按钮PB41 0006抢答按钮PB42 0007复位按钮PB5 0008选择开关SW1 0009限时开关SW2 0010输出设备输出端子号绿色指示灯L1输出 0500绿色指示灯L2输出 0501绿色指示灯L3输出 0502绿色指示灯L4输出 0503红色指示灯L5输出 0504红色指示灯L6输出 0505电磁开关SOL输出 0506回答限时声音输出 05082、系统软件设计［1～3］2．1 控制梯形图系统控制梯形图如图1所示。
2．2 工作过程（1）由于0500使用他的自身触点（常开触点），在0000或0001闭合后仍保持在ON状态（自锁）。
摘要 (2)第一部分设计背景与选题 (3)1．应用背景 (2)设计背景 (2)设计目的 (2)第二部分PLC编程与硬件接线 (4)2．抢答器 (4)四路抢答器概述 (4)四路抢答器工作原理 (4)3．PLC概述 (6)3.1 PLC产生与发展 (6)PLC的特点与应用领域 (6)PLC工作原理 (8)3.4 PLC的基本结构 (9)PLC的编程语言 (11)PLC的分类及性能指标 (12)4. 系统硬件设计 (14)4.1 控制系统选取 (14)4.2 控制系统硬件组成结构图 (14)系统I\O分配表 (15)系统硬件连接图 (16)第三部分程序设计与调试 (17)5 系统软件设计 (17)5.1 整体设计 (17)5.2 编程软件 (18)5.3 指令表 (22)软件调试 (24)第四部分分析与总结 (24)6 结论分析 (24)7 心得体会 (25)参考文献 (25)近年来随着科技的飞速发展，PLC的应用不断地走向深入，同时带动传统的控制检测技术的不断更新，可编程控制器由于其优良的控制性能，极高的可靠性，在各行各业中的应用日益广泛普及。
对于抢答器其广泛用于电视台、商业机构、企事业工会组织、俱乐部及学校等单位组织举办各种知识、技术竞赛及文娱活动时作抢答之用，为竞赛增添了刺激性、娱乐性，在一定程度上丰富了人们的业余生活，并且给人的视觉效果非常好，是各单位开展素质教育、精神文明、娱乐活动的必备产品。
本次设计是利用PLC（Programmable Logic Controller）对PLC控制智力抢答器进行控制。
首先，选择这个题目之后，我对本次设计进行了全面的思考。
使自己对本次设计有一个大致的总体思路，然后仔细分析PLC控制的四路智力抢答器的工作原理，以及它的一些工作过程，分析后得出它主要需要完成主持人的控制、选手的抢答、报警、计时及输出显示功能等。
关键词：智力控制，四路抢答器，PLC一、设计背景与选题1.设计背景抢答器广泛应用于电视台、商业机构及学校，为竞赛增添了刺激性、娱乐性，在一定程度上丰富了人们的业余生活。
编号：PLC应用实训说明书题目：四人智力抢答器院（系）：专业：机械设计制造及其自动化学生姓名：学号：指导教师：2013年1月6日桂林电子科技大学实训报告用纸第 1 页摘要抢答器在竞赛中有很大用处,它能准确、公正、直观地判断出第1抢答者。
通过抢答器的指示灯显示、数码显示和警示蜂鸣等手段指示出第1抢答者。
本文介绍一种数字式抢答器的设计方案,其程序设计简单,通过PLC的梯形图设计完成,利用GX Developer 软件编辑程序，仿真验证 ,非常适用于多种竞赛场合。
通过实训促进学生对可编程控制器的工作原理、结构组成、指令系统的理解掌握，并学会简单的程序设计与系统调试方法，进而提高可编程控制器的编程水平和应用能力，为以后的学习、工作打下坚实的基础。
关键词：PLC；抢答器；定时功能桂林电子科技大学实训报告用纸第 2 页AbstracResponder in the competition is very useful, it can be accurate, impartial, intuitive to judge from first responder. The responder indicating lamp display, digital display and warning buzzer and other means to indicate first responder. This paper introduces a digital answering device design, the program design is simple, through the PLC ladder diagram design, use GX Developer software to edit program, simulation, very suitable for a variety of competitions. Through the training to promote students to the programmable controller the working principle, structure, instruction system of understanding, and learn simple program design and system debugging method, and to improve the level of programming a programmable controller and application ability, for the future study, work and lay a solid foundation.Key words：PLC；Responder；Timing function目录引言 (1)1 实训内容 (2)1.1 实训的主要技术要求 (2)1.2 实训目的 (2)1.3 实训背景以及意义 (2)2.1 PLC概述 (3)2.2 PLC的发展 (3)2.3 PLC的分类 (4)2.4 PLC的特点 (4)2.5 PLC的应用 (5)2.6 PLC的组成 (6)2.7 PLC的工作原理 (7)2.8 编程器件 (8)2.9 PLC的发展趋势 (8)3 总体设计思想以及方案 (9)3.1 设计任务与要求 (9)3.2 设计具体要求 (9)4 设计思路 (10)4.1 智力竞赛抢答器组成 (10)4.2 四路抢答器设计思路 (10)5 设计过程中遇到的问题以及解决方案 (11)5.1 调试过程中遇到的问题 (11)5.2 分析以及解决 (11)6 功能实现梯形图 (12)实训结论 (14)参考文献 (15)引言PLC在我国的应用已有二十几年的历史，随着目前生产自动化水平的提高，以及各种监控系统的需要，PLC其外部电路简单、模块化结构、可靠性高，尤其可以通过方便的编制和修改软件来实现顺序控制的功能等特点，在工业的应用中越来越广泛。
4人抢答器课程设计一、课程目标知识目标：1. 学生能够理解抢答器的电路原理，掌握基本的电子元件功能和使用方法。
2. 学生能够描述抢答器的工作流程，并解释其背后的科学原理。
3. 学生能够运用所学的电子知识，分析并解决抢答器在实际使用过程中可能遇到的问题。
技能目标：1. 学生通过小组合作，能够设计并搭建一个简单的4人抢答器电路。
2. 学生能够运用逻辑思维和问题解决能力，对抢答器进行调试和优化。
3. 学生能够在规定时间内，通过操作抢答器展示自己的学习成果。
情感态度价值观目标：1. 学生培养对电子科技的兴趣，激发探索精神和创新意识。
2. 学生在团队合作中，学会相互尊重、沟通协作，培养团队精神和责任感。
3. 学生通过实践活动，增强自信心，培养克服困难的意志品质。
课程性质：本课程为实践性、探究性的电子技术课程，注重理论知识与实际操作相结合。
学生特点：四年级学生具备一定的电子知识基础和动手能力，好奇心强，喜欢探索新事物。
教学要求：教师需引导学生通过小组合作、动手实践等方式，自主探索抢答器的工作原理，注重培养学生的创新能力和团队合作精神。
同时，关注学生的学习进度和情感态度，确保课程目标的实现。
在教学过程中，将课程目标分解为具体的学习成果，以便进行有效的教学设计和评估。
二、教学内容1. 电子元件基础知识：介绍抢答器中涉及的电子元件，如按钮、LED灯、晶体管、继电器等，结合教材相关章节，让学生理解各元件的功能和电路符号。
2. 电路原理：讲解抢答器的电路设计，包括基本电路图、电路连接方式、工作原理等，结合教材中的电路知识，让学生掌握抢答器电路的构成。
3. 制作与调试：引导学生分组进行抢答器制作，按照教学大纲逐步完成电路搭建、调试和优化，确保学生能够将理论知识应用于实际操作。
4. 抢答器工作流程：分析抢答器的工作流程，包括抢答、计时、显示等环节，结合教材内容，让学生深入理解抢答器的工作原理。
5. 故障分析与排除：教授学生如何分析抢答器可能出现的故障，掌握基本的故障排除方法，提高学生的问题解决能力。
四人抢答器课程设计一、课程目标知识目标：1. 学生能理解抢答器的基本原理，掌握其电路组成及功能。
2. 学生能运用所学的电子技术知识，分析并设计简单的抢答器电路。
3. 学生了解抢答器在现实生活中的应用，认识到电子技术在实际问题解决中的价值。
技能目标：1. 学生能独立完成抢答器电路图的绘制，并正确识别电路中的元件。
2. 学生通过动手实践，掌握基本的焊接技巧，能够组装和调试抢答器电路。
3. 学生能够运用抢答器进行团队竞赛，提高沟通与协作能力。
情感态度价值观目标：1. 学生通过抢答器的设计与制作，培养创新意识和实践能力，增强对电子技术的兴趣。
2. 学生在团队协作中，学会尊重他人，培养合作精神，提高团队荣誉感。
3. 学生认识到科技发展对社会进步的重要性，激发学习科学技术的热情，树立为国家和民族发展贡献力量的信心。
课程性质：本课程为电子技术实践课程，注重培养学生的动手能力、创新能力和团队协作能力。
学生特点：五年级学生，具有一定的电子技术基础，好奇心强，喜欢动手实践，团队合作意识逐渐形成。
教学要求：教师应关注学生的个体差异，提供适当的指导与帮助，鼓励学生积极参与，确保课程目标的实现。
同时，注重将理论与实践相结合，引导学生将所学知识应用于实际问题解决。
通过课程学习，使学生达到预期的学习成果。
二、教学内容本课程教学内容主要包括以下三个方面：1. 抢答器基本原理及电路组成- 介绍抢答器的工作原理，包括信号发射、接收和处理过程。
- 分析抢答器电路的组成，包括按键、编码器、解码器、指示灯等。
- 引导学生结合课本第四章第二节内容，了解抢答器各部分功能及相互关系。
2. 抢答器电路设计与制作- 讲解抢答器电路图的绘制方法，引导学生识别电路中的各个元件。
- 指导学生运用第五章第一节所学知识，设计简单的抢答器电路。
- 安排实践环节，让学生动手焊接组装抢答器，并学会调试电路。
3. 抢答器应用与团队竞赛- 介绍抢答器在实际生活中的应用场景，激发学生学习兴趣。
四人竞赛抢答器PLC程序设计
控制要求
设计四人竞赛抢答器，首先主持人给出题目，并按下开始抢答按钮，开始抢答 信号灯亮后可以抢答，先按下按钮的抢答信号灯亮，后按下抢答按钮的信号灯 不亮。
抢答结束后。
如果主持人未按下开始抢答按钮，开始抢答灯未亮时，抢答者按下按钮，则抢 答信号灯闪烁，表示犯规。
主持人对抢答状态确认后，按下复位按钮，系统继续 允许各队人员抢答，直至又有一队抢先按下抢答按钮。
IO分配
梯形图
程序设计的抢答信号灯，是在主持人按下抢答按钮后才有效，而且只要有一个抢答
信号之后，其他的均无效。
当主持人按下抢答按钮SB1，X0输入信号有效，中间继电器M0为ON，M0的常开触
点控制Y0输出为ON。
如果输入信号X1有效，中间继电器M1为ON，使Y1输出为ON
，同时M1常闭触点断开，将其他抢答器的控制断开，X2 X3 X4输入有效时，与X1输
入有效时类似。
当按下复位按钮时，X5输入有效，使中间继电器M0复位，使Y0输出为OFF，一次抢
答结束。
在按下抢答按钮之前如果有人按下抢答器，以X1输入信号有效为例，使M1为ON，通过 M8013 输出1S 的时钟脉冲信号，控制Y0的闪烁，按下X5，使抢答信号灯熄灭。
其他与 X1输入有效时类似。

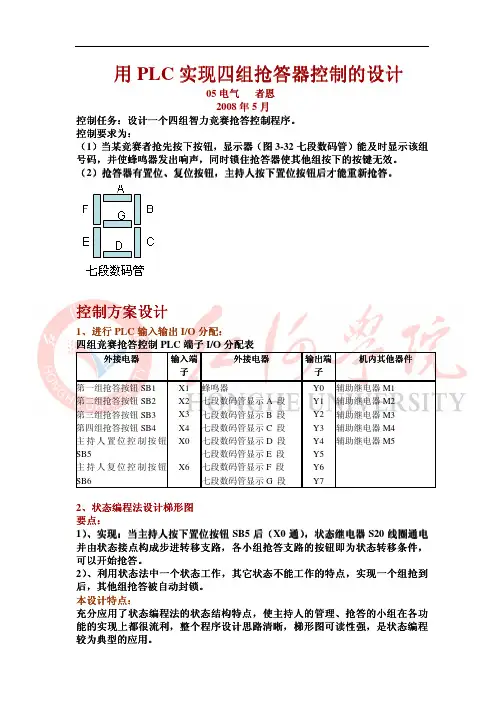

用PLC 实现实现四组四组四组抢答器抢答器抢答器控制控制控制的设计的设计05电气 者恩2008年5月控制任务控制任务：：设计一个四组智力竞赛抢答控制程序设计一个四组智力竞赛抢答控制程序。
控制要求为控制要求为：：（1）当某竞赛者抢先按下按钮当某竞赛者抢先按下按钮，，显示器显示器（（图3-32七段数码管七段数码管））能及时显示该组号码号码，，并使蜂鸣器发出响声并使蜂鸣器发出响声，，同时锁住抢答器使其他组按下的按键无效同时锁住抢答器使其他组按下的按键无效。
（2）抢答器有置位抢答器有置位、、复位按钮复位按钮，，主持人按下置位按钮后才能重新抢答主持人按下置位按钮后才能重新抢答。
控制方案设计1、进行PLC 输入输出I/O 分配分配：：四组竞赛抢答控制PLC 端子I/O 分配表外接电器外接电器 输入端子 外接外接电器电器电器 输出端子 机内其他器件机内其他器件 第一组抢答按钮SB1第二组抢答按钮SB2 第三组抢答按钮SB3 第四组抢答按钮SB4 主持人置位控制按钮SB5主持人复位控制按钮SB6 X1 X2 X3 X4 X0 X6蜂鸣器七段数码管显示A 段 七段数码管显示B 段 七段数码管显示C 段 七段数码管显示D 段 七段数码管显示E 段 七段数码管显示F 段 七段数码管显示G 段Y0 Y1 Y2 Y3 Y4 Y5 Y6 Y7辅助继电器M1 辅助继电器M2 辅助继电器M3 辅助继电器M4 辅助继电器M52、状态状态编程法编程法编程法设计设计设计梯形图梯形图 要点要点：： 1、）、实现实现实现：：当主持人按下置位按钮SB5后（X0通），状态状态继电器继电器S20线圈通电并由状态接点构成步进转移支路由状态接点构成步进转移支路，，各小组抢答支路各小组抢答支路的按钮即为状态转移条件的按钮即为状态转移条件的按钮即为状态转移条件，，可以开始抢答可以开始抢答。
2、）、利用状态法中一个状态工作利用状态法中一个状态工作利用状态法中一个状态工作，，其它状态不能工作的特点其它状态不能工作的特点，，实现实现一个组抢到一个组抢到后，其他组抢答其他组抢答被自动被自动被自动封锁封锁封锁。

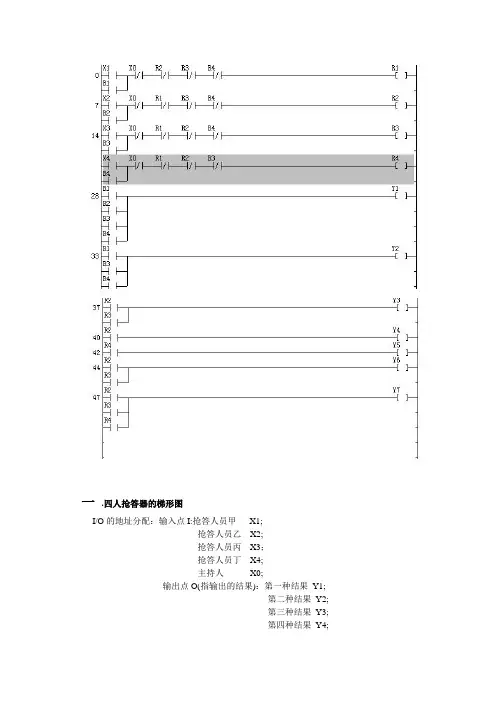

一.四人抢答器的梯形图
I/O的地址分配：输入点I:抢答人员甲X1;
抢答人员乙X2;
抢答人员丙X3；
抢答人员丁X4;
主持人X0;
输出点O(指输出的结果)：第一种结果Y1;
第二种结果Y2;
第三种结果Y3;
第四种结果Y4;
第五种结果Y5;
第六种结果Y6;
第七种结果Y7;
二四人抢答器的运作原理
.当抢答人员甲按下X1时R1线圈带电，中间继电器常开触点R1自锁，线圈Y1带电，常开触点R2、R3、R4闭合常闭的触点断开，此时第一个按下抢答按钮的人所对应得指示灯会亮起来其他抢答者的灯都不亮，下一题抢答开始前，主持人按下复位按钮X0即可。
对于抢答人员乙、丙、丁的运作和甲一样操作即可。
（Y1..........Y7表示的是不同抢答人员按下抢答按钮的结果即是各自身边的指示灯）。
课程设计说明书题目名称：四组抢答器plc课程设计系部：机械工程系专业班级：机械化13-1班学生姓名：学号：*******指导教师：***完成日期：2017年1月8号新疆工程学院课程设计评定意见设计题目四组抢答器plc课程设计系部机械工程系专业班级机械化13-1班学生姓名学生学号*******评定意见：评定成绩：指导教师（签名）：年月日（此页背书）评定意见参考提纲：1、学生完成的工作量与内容是否符合任务书的要求。
2、学生的勤勉态度。
3、设计或说明书的优缺点，包括：学生对理论知识的掌握程度、实践工作能力、表现出的创造性和综合应用能力等。
新疆工程学院机械工程系系(部)课程设计任务书2015-2016 学年第一学期2016 年 1 月10日教研室主任（签名）系（部）主任（签名）摘要随着微处理器、计算机和数字通讯技术的飞速发展，计算机控制已扩展到了所有控制领域。
而实用抢答器的这一产品是各种竞赛活动中不可缺少的设备，无论是学校、工厂、军队还是益智性电视节目，都会举办各种各样的智力竞赛，都会用到抢答器。
目前市场上已有的各种各样的智力竞赛抢答器绝大多数是早期设计的，本设计要求就是利用PLC作为核心部件进行逻辑控制及信号的产生，用PLC本身的优势使竞赛真正达到公正、公平、公开。
设计是利用PLC(Programmable Logic Controller)对PLC控制的四路智力抢答器进行控制。
首先选择这个题目之后我对本次设计进行了全面的思考。
使自己对本次设计有一个大致的总体思路然后仔细分析PLC控制的四路智力抢答器的工作原理以及它的一些工作过程分析后得出它主要需要完成主持人的控制、选手的抢答、报警、计时及输出显示功能等。
考虑到只是PLC控制的四路智力抢答器则输出端口需要9个,输入端口需要6个,由于PLC具有可靠性高、体积小、通用性、使用方便等优点因此我决定选用SIMATIC S7-200 系列的CPU226和数字量扩展模块EM223作为本次设计的PLC。
学校代码;10128学号：************课程设计说明书题目：P L C四人抢答器学生姓名：学院：班级：指导教师：二〇一三年六月十五日目录第一章概述 (1)1.1 题目背景及应用意义 (2)1.2 本文内容及工作安排 (3)第二章系统硬件设计 (4)2.1 器件介绍 (4)2.2 硬件连接 (5)第三章软件设计 (6)3.1 控制流程 (6)3.2 程序设计........................................ 错误!未定义书签。
总结 ................................................... 错误!未定义书签。
参考文献 .. (10)第一章概述1.1 题目背景及应用意义随着微处理器、计算机和数字通信技术的飞速发展，实用抢答器的这一产品是各种竞赛活动中不可缺少的设备，无论是学校、工厂、军队还是益智性电视节目，都会举办各种各样的智力竞赛，都会用到抢答器。
现在的抢答器具有倒计时、定时、自动（或手动）复位、报警（即声响提示，有的以音乐的方式来体现）、屏幕显示、按键发光等多种功能。
但功能越多的电路相对来说就越复杂，且成本偏高，故障高，显示方式简单(有的甚至没有显示电路)，无法判断提前抢按按钮的行为，不便于电路升级换代。
本设计要求就是利用PLC作为核心部件进行逻辑控制及信号的产生，用PLC本身的优势使竞赛真正达到公正、公平、公开。
可编程控制器（Programmable Logic Controller,简称PLC），是随着科学技术的进步与现代社会生产力方式的转变，为适应多品种、小批量生产的需要而产生、发展起来的一种新型的工业控制装置。
PLC在我国的应用已经有二十几年的历史，随着目前生产自动化水平的提高，以及各种监控系统的需要，PLC以其外部电路简单、模块化结构、可靠性高，尤其可以通过方便的编制和修改软件来实现顺序控制的功能等特点，在工业的应用中越看越广泛。
它将传统的继电气控制技术与计算机和通信技术融为一体。
智能抢答器就是PLC的应用之一。
现在的市场上，各种类型的智力竞赛出现在各种各样的场合，很多都要用到抢答器，因此，根据不同的需要，合理的设计抢答器并并灵活运用很有意义。
抢答器，顾名思义就是用于比赛时，跟对手比反应时间，四位运转快速的新型电器通过这次设计，掌握PLC的原理，了解简单多功能抢答器组成原理，初步掌握多功能抢答器的调整及测试方法，提高动手能力和摆出故障的能力，同时同本课程设计装配、调试，提高自己的动手能力，巩固已学的理论知识，建立PLC理论与实践的结合，了解多功能抢答器各单元电路之间的关系及相互影响，从而能正确设计各单元电路1.2 本文内容及工作安排抢答器由PLC以及外围电路组成，由于采用PLC，使得外围电路非常能共享简单，但是功能并不比一般的抢答器少。
功能描述如下：1、开始抢答信号灯光指示及犯规组号抢答器具有抢答自锁。
2、工作模式：手控。
3、按钮完成所有功能设定及各种操作。
4、准确分辨偷答功能。
5、具抢答提示。
抢答器工作流程描述⑴四路抢答器即能使4位参赛队员同时参加抢答。
⑵设主持人为裁判台，参赛队员为参赛台。
主持人有裁判灯，并且设有裁判台开始按钮SB5和复位按钮SB6；参赛台设有参赛队员抢答按钮以及参赛台灯。
1-4号参赛台分别对应按钮SB3-SB6及参赛台信号灯EL1-EL4。
⑶竞赛抢答器能适合以下比赛规则：出题后，各队员抢答必须在主持人说出“开始”并按下裁判台的开始按钮SB5后30S内抢答。
（若有选手在主持人未按下开始按钮就开始抢答则报警）25S时间到，如无队抢答，则抢答器给出报警信号，信号灯闪烁，信号灯闪烁5秒后仍无人抢答，则该题作废。
⑷信号灯意义如下：①主持人未开始，某队违规抢答，该队绿灯亮，主持人红灯亮。
②主持人开始，主持人绿灯亮，某队正常抢答，该队绿灯亮。
答题完毕后主持人按下复位按钮准备下一轮抢答。
第二章系统硬件设计2.1 器件介绍PLC与通用计算机没有什么区别，只是一台增强了I/O功能的可与控制对象方便连接的计算机。
其完成控制的实质是按一定算法进行I／O 变换，并将这个变换物理实现，应用于工业现场。
1. 输入寄存器输入寄存器可按位进行寻址，每一位对应一个开关量，其值反映了开关量的状态，其值的改变由输入开关量驱动，并保持一个扫描周期。
CPU可以读其值，但不可以写或进行修改。
2. 输出寄存器输出寄存器的每一位都表明了PLC在下一个时间段的输出值,而程序循环执行开始时的输出寄存器的值,表明的是上一时间段的真实输出值。
在程序执行过程中,CPU可以读其值,并作为条件参加控制,还可以修改其值,而中间的变换仅仅影响寄存器的值。
只有程序执行到一个循环的尾部时的值才影响下一时间段的输出，即只有最后的修改才对输出接点的真实值产生影响。
3. 存储器存储器分为系统存储器和用户存储器。
系统存储器存储的是系统程序，它是由厂家开发固化好了的，用户不能更改，PLC要在系统程序的管理下运行。
用户存储器中存放的是用户程序和运行所需要的资源，I/O寄存器的值作为条件决定着存储器中的程序如何被执行，从而完成复杂的控制功能。
4. CPU单元CPU单元控制着I／O寄存器的读、写时序，以及对存储器单元中程序的解释执行工作，是PLC的大脑。
5. 其它接口单元其它接口单元用于提供PLC与其它设备和模块进行连接通信的物理条件。
2.2 硬件连接根据系统要求和所需要的硬件，系统数字量输入点总计6个点，输出点总计7个点。
综合考虑到系统的性价比和系统的可扩展性，输入、输出点留出一定的富裕量。
输入、输出端子电气接线图如图所示。
第三章软件设计3.1 控制流程本系统中设有4个抢答输入按钮、7个输出指示灯，一个复位按钮、一个开始按钮。
在主持人的主持下,参赛人通过抢先按下按钮回答问题。
首先应使用复位按钮复位后做好抢答准备。
当主持人说开始，并同时按下开始按钮，抢答开始,并有三十秒限定时间。
1．若抢答者在此前抢先输入，则属违规要予指示该台台号，同时红灯亮,以便扣分惩罚。
2.只有在主持人按下开始抢答按钮后（绿灯亮），抢答者才能抢答，首先按下抢答器的，利用指示灯作为指示。
3.如果在二十五秒时间内各参赛人均不抢答,此时黄灯闪烁作为警示，到三十秒红灯亮，提示答题时间到。
4.主持人按下复位按钮后，新一轮抢答开始。
3.2 程序设计根据要求编写梯形图如下；总结在这次设计中遇到了很多实际性的问题，在实际设计中才发现，书本上理论性的东西与在实际运用中的还是有一定的出入的。
所以有些问题不但要深入地理解，而且要不断地更正以前的错误思维。
电路设计是一个很灵活的东西，它反映了你解决问题的逻辑思维和创新能力。
它才是一个设计的灵魂所在。
因此在整个设计过程中大部分时间是用在单元电路的理解和设计上面。
很多单元电路是可以借鉴书本上的，但怎样衔接各个单元电路才是关键的问题所在。
通过这次的课程设计，我能运用已学的知识解决我在设计中遇到的问题，使我思考问题的能力得到了很大的提高。
在做设计的过程中我查阅了很多的资料，并认真的阅读这些与我的设计相关的资料，从而我的专业涵养得到了提高，知识的储备量也有所增加。
在做设计时，我复习了很多专业课的知识，这使得我的专业知识得以巩固。
通过这次课程设计，我也发现自己的很多不足之处。
在设计过程中我发现自己考虑问题很不全面，自己的专业知识掌握的很不牢固所掌握的电路应用软件还不够多，我希望自己的这些不足之处能在今后的工作和学习中得到改善。
在这个课程设计中非常感谢的我的指导教师，给了我们很大的帮助。
参考文献[1] 孙增圻等．智能控制理论与技术[M]．北京：清华大学出版社, 1997[2] 王佳斌，康赐荣．MATLAB中神经网络工具包的应用[J] ．泉州师范学院学报(自然科学)． 2001，19 (2)： 80～83[3] 胡寿松．自动控制原理[M]．第三版．北京：国防工业出版社， 1994[4] 郭刚．自适应神经模糊控制策略在倒立摆系统中的研究[D] ．太原：太原理工大学， 2004[1]陈远龄.《机床电气自动控制》. 重庆：重庆大学出版社.2004[2]廖常初.《PLC 的编程方法与工程应用》.重庆：重庆大学出版社.2001[3]贺哲荣.《流行PLC 实用程序及设计》.西安：西安电子科技大学出版社.2006[4]邱公伟.《可编程控制器网络通信及应用》.北京：清华大学出版社.1992[5]郑成.《现代可编程序控制器原理及应用》.北京：科学出版社.1999[6]江秀汉.《可编程序控制原理及应用》.西安：西安电子科技大学出版社.1998[7]王红.《可编程控制器使用教程》.北京：电子工业出版社.2002[8]王振民.《PLC原理及应用》.大庆石油学院.14-61[9]谢克明.《可编程控制器原理与程序设计》.北京：电子工业出版社.2005.1-20[10]刘常.《用低压电器与可编程序控制器》.西安：西安电子科技大学出版社.2005[11]王永华.《现代电气控制及PLC应用技术》.北京：北京航空航天大学出版社.2003[12]殷洪义.《可编程控制器选择设计与维护》.北京：机械工业出版社.2002以上为参考文献的示例。
需要自己写几个你在做的过程中参考的文献，包括自己看的书。
