PKPM如何调整参数和选用讲解PKPM（简称为Punching Kong Program）是一种用于设计和分析钢结构建筑物（主要是高层建筑、大跨度建筑、工业厂房等）的计算机辅助设计和分析软件。
在使用PKPM时，我们可以根据具体的建筑需求来调整参数和选用，以确保建筑的安全可靠性。
首先，PKPM的调整参数是指根据建筑物的具体要求和条件，对程序中的相关参数进行修改和设置。
其中影响较大的参数包括截面参数、材料参数、荷载参数等。
调整这些参数可以更准确地反映建筑物的实际情况，提高计算结果的准确性。
例如，对于不同类型的截面，可以设置不同的截面参数，如板厚、型钢尺寸等；对于不同材料，可以设置不同的材料参数，如强度、弹性模量等；对于不同的荷载条件，可以设置不同的荷载参数，如风荷载、地震荷载等。
其次，对于PKPM的选用，主要是指选择合适的计算模型和方法。
在PKPM中，有多种计算模型和计算方法可供选择，如刚性差异理论（RDT）、位移法、切割方法等。
选用合适的计算模型和方法有助于更准确地预测建筑物的受力和变形情况。
通常，对于简单结构和荷载条件相对简单的建筑物，可以选用简化的计算模型和方法，以提高计算效率；对于复杂结构和复杂荷载条件的建筑物，应选用更精确和细致的计算模型和方法，以保证计算结果的准确性。
另外，对于PKPM的参数调整和选用，需要考虑以下几个方面：1.建筑物的结构类型和用途：根据建筑物的结构类型和用途，选择相应的计算模型和方法以及合适的参数。
例如，对于高层建筑，通常采用刚性差异理论（RDT）进行计算，对于大跨度建筑，可以选用位移法进行计算。
2.建筑物的设计要求和安全等级：根据建筑物的设计要求和安全等级，设置合适的材料参数和荷载参数。
例如，对于高风区的建筑物，应设置较大的风荷载，对于地震区的建筑物，应设置合适的地震荷载。
3.PKPM软件版本和更新：根据PKPM软件的版本和更新情况，及时了解软件中新增的参数和更新的计算模型和方法，并且根据实际需要进行相应的参数调整和选用。
PKPM参数设置教程PKPM是一款常用的结构分析和设计软件，它具有简单易用、功能强大的特点。
在进行结构分析和设计时，正确设置PKPM的参数是非常重要的，本教程将为大家详细介绍PKPM参数设置的步骤和注意事项。
一、模型参数设置1.材料参数：在PKPM中，材料参数包括混凝土、钢筋等材料的强度和弹性模量等属性。
在进行结构分析和设计之前，需要根据实际情况输入正确的材料参数。
2.截面参数：截面参数是指梁、柱、梁柱节点等构件的截面尺寸和形状等属性。
在进行结构分析和设计之前，需要根据实际情况输入正确的截面参数。
3.支座参数：支座参数是指结构的支座类型、支座刚度等属性。
在进行结构分析和设计之前，需要根据实际情况输入正确的支座参数。
二、荷载参数设置1.面积荷载：在PKPM中，面积荷载可以是均布荷载、集中荷载等。
在进行结构分析和设计之前，需要根据实际情况输入正确的面积荷载参数，包括荷载的大小和作用位置等。
2.点荷载：点荷载是指作用在结构上的集中力或集中力矩。
在进行结构分析和设计之前，需要根据实际情况输入正确的点荷载参数，包括荷载的大小和作用位置等。
3.温度荷载：温度荷载是指由于温度变化引起的结构变形。
在进行结构分析和设计之前，需要根据实际情况输入正确的温度荷载参数，包括温度变化范围和温度变化系数等。
三、分析参数设置1.分析类型：在PKPM中，分析类型包括静力分析、模态分析和动力时程分析等。
在进行结构分析和设计之前，需要根据实际情况选择合适的分析类型。
2.求解控制：在PKPM中，求解控制包括杆件分析控制和节点分析控制等。
在进行结构分析和设计之前，需要根据实际情况设置合适的求解控制参数。
3.分析选项：在PKPM中，分析选项包括荷载组合、组合类型等。
在进行结构分析和设计之前，需要根据实际情况选择适合的分析选项。
四、设计参数设置1.验算参数：在PKPM中，验算参数包括构件的抗弯强度、剪切强度等。
在进行结构设计之前，需要根据实际情况设置正确的验算参数。

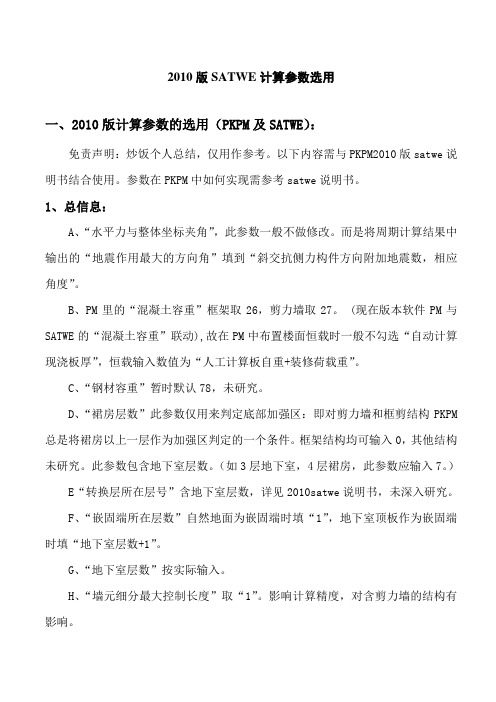

2010版SATWE计算参数选用一、2010版计算参数的选用（PKPM及SATWE）：免责声明：炒饭个人总结，仅用作参考。
以下内容需与PKPM2010版satwe说明书结合使用。
参数在PKPM中如何实现需参考satwe说明书。
1、总信息：A、“水平力与整体坐标夹角”，此参数一般不做修改。
而是将周期计算结果中输出的“地震作用最大的方向角”填到“斜交抗侧力构件方向附加地震数，相应角度”。
B、PM里的“混凝土容重”框架取26，剪力墙取27。
(现在版本软件PM与SATWE的“混凝土容重”联动),故在PM中布置楼面恒载时一般不勾选“自动计算现浇板厚”，恒载输入数值为“人工计算板自重+装修荷载重”。
C、“钢材容重”暂时默认78，未研究。
D、“裙房层数”此参数仅用来判定底部加强区：即对剪力墙和框剪结构PKPM 总是将裙房以上一层作为加强区判定的一个条件。
框架结构均可输入0，其他结构未研究。
此参数包含地下室层数。
（如3层地下室，4层裙房，此参数应输入7。
）E“转换层所在层号”含地下室层数，详见2010satwe说明书，未深入研究。
F、“嵌固端所在层数”自然地面为嵌固端时填“1”，地下室顶板作为嵌固端时填“地下室层数+1”。
G、“地下室层数”按实际输入。
H、“墙元细分最大控制长度”取“1”。
影响计算精度，对含剪力墙的结构有影响。
I、“对所有楼层强制采用刚性楼板假定”仅在计算位移比和周期比时勾选，其他不勾选。
J、“地下室强制采用刚性楼板假定”勾选。
K、“墙梁跨中节点作为刚性楼板从节点”此参数本人尚不能合理选择，只把网上比较后的结果贴出来。
勾选该参数后，结构周期减小，连梁内力增大，内力平衡校核轴力。
L、“计算墙倾覆力矩时只考虑腹板和有效翼缘”勾选。
对于L型、T型等截面形式，垂直于地震作用方向的墙段称为翼缘，平行于地震作用方向的墙段称为腹板，翼缘可以区分为有效翼缘和无效翼缘两部分。
无效翼缘内力计入框架，这对于结构中框架、短肢墙、普通墙的倾覆力矩指标计算，通常更为合理。
1、抗震等级的确定：钢筋混凝土房屋应根烈度、结构类型和房屋高度的不同分别按〈抗规〉6.1.2条或〈高规〉4.8条确定本工程的抗震等级。
但需注意以下几点：（1）上述抗震等级是“丙”类建筑，如果是“甲”、“乙”、“丁”类建筑则需按规范要求对抗震等级进行调整。
（2）接近或等于分界高度时，应结合房屋不规则程度及场地、地基条件慎重确定抗震等级。
（3）当转换层〉=3及以上时，其框支柱、剪力墙底部加强部的抗震墙等级宜按〈抗规〉6.1.2条或〈高规〉4.8条查的抗震等级提高一级采用，已为特一级时可不调整。
（4）短肢剪力墙结构的抗震等级也应按〈抗规〉6.1.2条或〈高规〉4.8条查的抗震等级提高一级采用。
但注意对多层短肢剪力墙结构可不提高。
（5）注意：钢结构、砌体结没有抗震等级。
计算时可选“5”，不考虑抗震构造措施。
2、振型组合数的选取：在计算地震力时，振型个数的选取应是振型参与质量要达到总质量90%以上所需要振型数。
但要注意以下几点：（1）振型个数不能超过结构固有的振型总数，因一个楼层最多只有三个有效动力自由度，所以一个楼层也就最多可选3个振型。
如果所选振型个数多于结构固有的振型总数，则会造成地震力计算异常。
（2）对于进行耦联计算的结构，所选振型数应大于9个，多塔结构应更多些，但要注意应是3的倍数。
（3）对于一个结构所选振型的多少，还必需满足有效质量系列化大于90%。
在WDISP.OUT文件里查看。
3、主振型的判断；（1）对于刚度均匀的结构，在考虑扭转耦联计算时，一般来说前两个或前几个振型为其主振型。
（2）对于刚度不均匀的付杂结构，上述规律不一定存在，此时应注意查看SATWE 文本文件“周期、振型、地震力”WZQ.OUT。
程序输出结果中，给出了输出各振型的基底剪力总值，据此信息可以判断出那个振型是X向或Y向的主振型，同时可以了解没个振型对基底剪力的贡献大小。
4、地震力、风力的作用方向：结构的参考坐标系建立以后，所求的地震力、风力总是沿着坐标系的方向作用。
一、PMCAD中设计参数度时不应再降低。
二、文本文件输出1、平均重度:建筑的总质量除以总面积,框架12~13,框剪14~15,剪力墙15左右。
4、刚重比:【高规5.4】中有详细的计算方法和规定。
8、有效质量系数:应大于90%。
9、各楼层地震剪力系数调整情况:不应大于1.三、SATWE参数设置一总信息1、水平力与整体坐标夹角(度:一般为默认。
若地震作用最大的方向大于15度则回填。
2、混凝土容重(KN/m3:砖混结构25KN/m3,框架结构26KN/m3。
3、钢材容重(KN/m3:一般情况下为78.0KN/m3(默认值。
4、裙房层数:程序不能自动识别裙房层数,需要人工指定。
应从结构最底层起算(包括地下室,例如:地下室3层,地上裙房4层时,裙房层数应填入7。
5、转换层所在层号:应按PMCAD楼层组装中的自然层号填写,例如:地下室3层,转换层位于地上2层时,转换层所在层号应填入5。
程序不能自动识别转换层,需要人工指定。
对于高位转换的判断,转换层位置以嵌固端起算,即以(转换层所在层号-嵌固端所在层号+1进行判断,是否为3层或3层以上转换。
6、嵌固端所在层号:无地下室时输入1,有地下室时输入(地下室层数+1。
7、地下室层数:根据实际情况输入。
8、墙元细分最大控制长度(m:一般为默认值1。
9、转换层指定为薄弱层:SATWE中转换层默认不作为薄弱层,需要人工指定。
如需将转换层指定为薄弱层,可将此项打勾,则程序自动将转换层号添加到薄弱层号中,如不打勾,则需要用户手动添加。
此项打勾与在“调整信息”页“指定薄弱层号”中直接填写转换层层号的效果是完全一致的。
10、所有楼层强制采用刚性楼板假定:一般仅在计算位移比和周期比时建议选择。
在进行结构内力分析和配筋计算时不选择。
11、地下室强制采用刚性楼板假定:一般情况不选取,按强制刚性板假定时保留弹性板面外刚度考虑。
特别是对于板柱结构定义了弹性板3、6情况。
但已选择对所有楼层墙肢采用刚性楼板假定的话此条无意义。
关于PKPM中的调整信息梁端负弯矩调幅系数：此项调整只针对竖向荷载，对地震力和风荷载不起作用。
梁端负弯矩调幅系数对于：装配整体式框架取0.7~0.8；现浇框架取0.8~0.9；对悬臂梁的负弯矩不应调幅。
一般取默认值0.85。
转角凸窗处的转角梁的负弯矩调幅及扭矩折减系数均应取1.0。
梁活荷载载内力放大系数：一般工程取1.1~1.2；如果已经考虑了【梁活荷载不利布置】后，则应取1.0。
梁扭矩折减系数：对于现浇楼板结构，当采用刚性楼板假定时，可以考虑楼板对梁的抗扭作用而对梁扭矩进行折减。
折减系数可在0.4~1.0 范围内取值，一般取默认值0.4，但对结构转换层的边框架梁扭矩折减系数不宜小于0.6。
SATWE程序中考虑了梁与楼板间的连接关系，对于不与楼板相连的梁该扭矩折减系数不起作用；目前SATWE程序“梁扭矩折减系数”对弧形梁、不与楼板相连的独立梁均不起作用。
SATWE 前处理“特殊构件补充定义”中的右侧菜单“特殊梁”下，用户可以交互指定楼层中各梁的扭矩折减系数。
在此处程序默认显示的折减系数，是没有搜索独立梁的结果，即所有梁的扭矩折减系数均按同一折减系数显示。
但在后面计算时，SATWE软件自动判断梁与楼板的连接关系，对于楼板相连（单侧或两侧）的梁，直接取交互指定的值来计算；对于两侧都未与楼板相连的独立梁，梁扭矩折减系数不做折减，不管交互指定的值为多少，均按1.0 计算。
注：1. 若考虑楼板的弹性变形，梁的扭矩应不折减或少折减。
2. 梁两侧有弹性板时，【梁刚度放大系数】及【扭矩折减系数】仍然有效。
剪力墙加强区起算层：SATWE程序总是默认地下室作为剪力墙底部加强区（即起算层号为1），因此可通过人工指定该参数而使部分地下室为非加强部位。
例如说结构有两层地下室，该参数取2时，表示仅地下一层按照底部加强区进行设计。
多层带剪力墙的结构或底框剪力墙结构，根据《建筑抗震设计规范》6.4.6条1款，当剪力墙的轴压比小于表6.4.6中限值时，可只设构造边缘构件。
PKPM参数设置（个人总结）一、PMCAD中设计参数1、考虑结构设计使用年限的荷载调整系数，【高规5.6.1】设计使用年限为50年时取1.0，设计使用年限为100年时取1.1。
2、框架梁端负弯矩条幅系数，【高规5.2.3】在竖向荷载作用下，可考虑框架梁端塑性变形内力重分布对梁端负弯矩乘以调幅系数进行调幅，并应符合下列规定：装配整体式框架梁端负弯矩调幅系数可取为0.7~0.8，现浇框架梁端负弯矩调幅系数可取为0.8~0.9（一般取为0.85），且调幅后的跨中弯矩不应小于按简支计算的跨中弯矩的1/2。
3、保护层厚度，【砼规8.2.1】中有详细规定（新规范保护层厚度指以最外层钢筋的外边缘计算混凝土的保护层厚度）。
4、框架的抗震等级，【抗规6.1.2】中有详细规定（表6.1.2中确定的房屋的抗震等级为丙类建筑的抗震等级，甲、乙类建筑应提高一度查表6.1.2确定其抗震等级，但抗震设防烈度为9度时，乙类建筑的抗震等级应按特一级采用，甲类建筑应采取更有效的抗震措施，丁类建筑允许降低一度采取抗震措施，但已为6度时不应再降低）。
5、抗震构造措施和抗震等级，【抗规3.3.2】建筑场地为1类时，对甲、乙类建筑应允许仍按本地区抗震设防烈度的要求采取抗震构造措施，对丙类建筑应允许按本地区抗震设防烈度降低一度的要求采取抗震构造措施，但抗震设防烈度为6度时仍应按本地区抗震设防烈度的要求采取抗震构造措施。
（1类场地时，丁类建筑抗震构造措施也可降低一度同丙类；2类场地时，甲、乙类建筑应按本地区抗震设防烈度提高一度采取抗震构造措施，丙类建筑按本地区抗震设防烈度采取抗震构造措施，丁类建筑可按本地区抗震设防烈度降低一度采取抗震构造措施；3、4类场地时，甲乙类建筑应按本地区抗震设防烈度提高两个等级采取抗震构造措施，丙类建筑7度半和8度半分别按8度9度采取抗震构造措施，丁类建筑7度和8度分别按6度7度采取抗震构造措施）。
6、计算振型个数，【高规5.1.13】计算振型数应使各振型参与质量之和不小于总质量的90%（振型数应为3的倍数，与结构的自由度有关，所选振型数不应大于结构的自由度，当结构按侧刚模型分析时，每层的刚性楼板有三个自由度，总自由度为3n，当按总刚模型分析时，每个节点有两个自由度，总自由度为2mn）。
PKPM如何调整参数和选用分析PKPM（一种常用于结构设计的计算机软件）参数调整和选用是设计和计算过程中非常重要的一环。
正确的参数调整和选用能够确保结构的安全、经济和合理。
本文将从PKPM参数的基本概念、应用范围、调整方法和选用原则等方面进行详细介绍。
一、PKPM参数的基本概念PKPM参数主要包括以下几个方面：1.材料参数：包括混凝土强度等级、钢筋强度等级、混凝土和钢筋的材料力学性能等。
2.计算参数：包括设计活载、设计雪荷载、设计地震加速度等。
3.结构参数：包括截面尺寸、受力构件的长度、连接方式等。
二、PKPM参数的应用范围PKPM适用于各种类型的结构计算和设计，包括建筑结构、桥梁结构、塔架结构等。
参数选用和调整的方法也可以适用于不同类型的结构。
三、PKPM参数的调整方法1.材料参数的调整：混凝土强度等级和钢筋强度等级是结构设计中最常见的材料参数。
根据具体的项目要求，可以通过查表或进行试验来确定合适的混凝土和钢筋强度等级，以确保结构的安全性和经济性。
2.计算参数的调整：设计活载、雪荷载和地震加速度等是结构计算中需要考虑的重要参数。
根据国家标准和设计规范的要求，可以选取合适的设计活载、雪荷载和地震加速度等值，并根据工程实际情况进行调整，以确保结构的安全性和合理性。
3.结构参数的调整：结构参数包括截面尺寸、受力构件的长度、连接方式等。
在进行结构设计和计算时，需要根据各个受力构件的受力特点和工程要求，选择合适的截面尺寸和构件长度，同时对连接方式进行合理设计，以保证结构的强度和稳定性。
四、PKPM参数的选用原则1.安全性原则：在进行PKPM参数选用和调整时，首要考虑的是结构的安全性。
必须确保结构能够满足承载能力和抗震能力的要求，以避免结构的破坏和倒塌。
2.经济性原则：结构设计和计算过程中，除了要满足安全性的要求外，还需要考虑经济性的因素。
即在满足结构的安全性的前提下，尽量减小结构的材料和成本，以提高工程的经济效益。
PKPM如何能调整全参数和选用PKPM（“平面空间结构系统计算程序”）是一种结构分析与设计软件，被广泛应用于建筑和土木工程领域。
它可以用于计算各种类型的结构，包括框架结构、砖混结构、钢结构等。
在进行结构分析和设计时，PKPM提供了一系列的参数和选项，可以根据具体的工程要求进行调整和选用。
下面将介绍如何完整调整全参数和选用PKPM。
1.在PKPM中进行结构建模首先，在PKPM中需要进行结构建模，包括输入结构的几何尺寸、材料性质和荷载情况等。
这些参数可以通过人工输入或者导入其他软件生成的模型来完成。
2.调整分析参数PKPM提供了多种不同的分析方法和选项，可以根据具体的分析需求进行调整。
例如，可以选择静力分析方法或者动力分析方法，选择不同的加载工况等。
3.选用合适的材料性质在进行结构分析和设计时，需要选用相应的材料性质，如混凝土的强度等。
这些参数可以根据具体工程的要求进行选择。
4.调整截面参数PKPM中可以设置结构截面的参数，包括截面的几何形状和截面的惯性矩等。
这些参数可以影响到结构的强度和刚度等性能。
5.输入荷载情况在进行结构分析和设计时，需要输入具体的荷载情况，包括静载荷和动载荷等。
这些荷载参数需根据工程实际情况进行选取和调整。
6.进行结构分析在完成上述参数的设置后，可以进行结构分析，得出结构的内力、位移等结果。
7.进行结构设计根据结构分析的结果，可以进行结构设计，如钢筋布置、截面尺寸等。
需要注意的是，PKPM是一种计算工具，其结果需要结构工程师进行合理的判断和调整。
在实际应用中，还需同时考虑结构的可靠性、经济性以及施工的可行性等因素。
总之，PKPM是一款功能强大的结构计算软件，通过调整全参数和选用合适的参数和选项，可以帮助工程师进行结构分析和设计。
然而，对于普通用户来说，由于其复杂性和专业性，可能需要具备一定的结构工程知识和经验才能正确使用。
PKPM参数设置教程PKPM是一种常用的结构分析软件，通过设置不同的参数可以使得分析结果更加精确和合理。
本篇教程将对PKPM的参数设置进行详细介绍，希望对使用PKPM的用户有所帮助。
一、桁架模型参数设置桁架模型是PKPM最常用的结构类型之一，其参数设置主要包括节点设置、截面设置和材料设置。
节点设置：对于桁架模型，首先需要设置节点的坐标。
在PKPM中，可以通过手动输入坐标值或者通过导入CAD文件的方式进行设置。
在进行节点设置时，需要注意节点之间的互连关系，确保节点之间合理连接。
截面设置：截面设置是桁架模型设计中的重要步骤。
在PKPM中，可以选择常用的截面形状，如矩形、圆形等，也可以根据实际需要自定义截面形状。
在设置截面时，需要考虑到截面的几何尺寸和材料强度等因素。
对于桁架模型而言，大多数情况下可以简化为单元截面，在设置截面时需要注意保证桁架模型的整体稳定性和安全性。
材料设置：在PKPM中，可以选择常用的材料类型，如碳钢、高强钢等，也可以根据实际需要自定义材料类型。
在设置材料时，需要输入材料的弹性模量和屈服强度等参数。
对于桁架模型而言，通常使用弹性理想塑性材料模型进行分析。
二、框架模型参数设置框架模型是PKPM中比较常见的结构类型之一，其参数设置主要包括节点设置、截面设置和材料设置。
节点设置：框架模型节点的设置方式与桁架模型类似，需要设置节点的坐标，并保证节点之间连接合理。
截面设置：在PKPM中，框架模型的截面可以选择常见的几何形状，如矩形、圆形等，也可以自定义截面形状。
在设置截面时，需要考虑到截面的几何尺寸和材料强度等因素。
对于框架模型而言，通常需要设置节点的支座条件，包括固支、弹性支座和铰支等。
材料设置：在PKPM中，可以选择常用的材料类型，如混凝土、钢筋等，也可以自定义材料类型。
在设置材料时，需要输入材料的弹性模量、泊松比和抗压抗拉强度等参数。
对于框架模型而言，需要设置材料的屈服强度和破坏应变等参数。
PKPM之参数调整一、风荷载风压标准值计算公式为：WK=βzμsμZ W其中：βz=1+ξυφz/μz在新规范中，基本风压Wo略有提高，而建筑的风压高度变化系数μE、脉动增大系数ξ、脉动影响系数υ都存在减小的情况。
所以，按新规范计算的风压标准值可能比89规范大，也可能比89规范小。
具体的变化包括下面几条：1）、基本风压：：新的荷载规范将风荷载基本值的重现期由原来的30年一遇改为50年一遇：新高规3.2.2条规定：对于B级高度的高层建筑或特别重要的高层建筑，应按100年一遇的风压值采用。
2）、地面粗糙度类别：由原来的A、B、C类，改为A、B、C、D 类。
C类是指有密集建筑群的城市市区；D类为有密集建筑群，且房屋较高的城市市区。
3）、凤压高度变化系数：A、B、C类对应的风压高度变化系数略有调整。
新增加的D类对应的风压高度变化系数最，比C类小20%到50%.4）、脉动增大系数：A、B、C类对应的脉动增大系数略有调整。
新增加的D类对应脉动增大系数比89规范小，约5%到10%.与结构的材料和形式有关。
5）、脉动影晌系数：在89高规中，脉动影响系数仅与地面粗糙度类别有关，对应A、B、C类的脉动影响系数分别为，0.48、0.53和0.63.在新规范中，脉动影响系数不仅与地面粗糙度类别有关，而且还与建筑的高宽比和总高度有关，其数值都小于89高规。
如C类、高度为5Om、高宽比为3的建筑，υ=0.46，比89高规小28%，若为D类，则小37%.6）、结构的基本周期：脉动增大系数ξ与结构的基本周期有关（WoT12）。
结构的基本周期可采用结构力学方法计算，对于比较规则的结构，也可以采用近似方法计算：框架结构T=（0.08-1.00）N：框剪结构、框筒结构T=（0.06-0.08）N：剪力墙结构、筒中筒结构T=（0.05-0.06）N.其中N为结构层数。
2.地震作用1）、抗震设防烈度：：新规范改变了抗震设防烈度与设计基本地震加速度值的对应关系，增加了7度（0.15g〉和8度（0.30g）两种情况（见新抗震规范表3.2.2）。
2）、设计地震分组：新规范把直接影响建筑的设计特征周期Tg 的设计近震、远震改为设计地震分组，分别为设计地震第一组、第二组和第三组。
3）、特征周期值：比89规范增加了0.05s以上，这在一定程度上提高了地震作用。
4）、地震影响系数曲线：新规范5.1.5条，设计反应谱范围由原来的3s延伸到6s，分上升段、平台段、指数下降段和倾斜下降段四个区段。
在5Tg以内与89规范相同，从5Tg起改为倾斜下降段，斜率为0.02.对于阻尼比不等于0.05的结构，设计反应谱在阻尼比ζ等于0.05的基础上调整。
5）、扭转耦连：新高规3.3条规定，质量、刚度不对称、不均匀的结构，以及高度超过100m的高层建筑结构应采用考虑扭转稿连振动影响的振型分解反应谱法。
6）、双向地震作用：新抗震规范5.1.1条规定，质量和刚度分布明显不对称的结构，应计入双向地震作用下的扭转影响。
7）、偶然偏心：新高规3.3.3条规定，计算地震作用时，应考虑偶然偏心的影响，附加偏心距可取与地震作用方向垂直的建筑物边长的5%.8）、竖向地震作用：新规范5.3.1条规定，对于9度的高层建筑，其竖向地震作用标准值应按公式（5.3.1-1）和〈5.3.14〉计算，并宜乘以1.5的放大系数。
相当于重力荷载代表值的33.4%：新规范5.3.3条规定，长悬臂和其它大跨度结构竖向地震作用标准值，8度、8.5度和9度时分别取重力荷载代表值的10%、15%和20%：新高规10.2.3条规定，带转换层的高层建筑结构， 8度抗震设计时转换构件应考虑竖向地震影响。
3.地震作用调整1）、最小地震剪力调整：：新规范5.2.5条规定，抗震验算时，结构任一楼层的水平地震的剪重比不应小于表5.2.5给出的最小地震剪力系数λ。
对于竖向不规则结构的薄弱层，尚应乘以1.15的增大系数。
2）、0.2Q0调整：新规范6.2.13条规定，侧向刚度沿竖向分布基本均匀的框一剪结构，任一层框架部分的地震剪力，不应小于结构底部总地震剪力的20%和按框-剪结构分析的框架部分各楼层地震剪力中最大值1.5倍二者的较小值。
3）、边榀地震作用效应调整：新规范5.2.3条规定，规则结构不进行扭转祸连计算时，平行于地震作用方向的两个边桶，其地震作用效应应乘增大系数。
一般情况下，短边可按1.15采用，长边可按1.05采用：当扭转刚度较小时，宜按不小于1.3采用。
软件未执行这一条。
4）、竖向不规则结构地震作用效应调整：新规范3.4.3条规定，竖向不规则的建筑结构，其薄弱层的地震剪力应乘以1.15的增大系数：新高规5.1.14条规定，楼层侧向刚度小于上层的70%或其正二层平均值的80%时，该楼层地震剪力应乘1.15增大系数；新规范3.4.3条规定，坚向不规则的建筑结构，竖向抗侧力构件不连续时，该构件传递给水平转换构件的地震内力应乘以1.25-1.5的增大系数。
5〉、转换梁地震作用下的内力调整：新高规10.2.23条规定，转换梁在特一级和一、二级抗震设计时，其地震作用下的内力分别放大1.8、1.5、1.25倍。
6）、框支柱地震作用下的内力调整：新高规10.2.7条规定，框支柱数目不多于10根时：当框支层为1一2层时各层每根柱所受的剪力应至少取基底剪力的2%当框支层为3层及3层以上时，各层每根柱所受的剪力应至少取基底剪力的3%：框支柱数目多于10根时，当框支层为1一2层时每层框支柱所承受剪力之和应取基底剪力20%，当框支层为3层及3层以上时，每层框支柱所承受剪力之和应取基底剪力3.她框支柱剪力调整后，应相应调整框支柱的弯矩及柱端梁的剪力、弯矩，框支柱的轴力可不调整。
4.作用效应组合1）、作用效应组合基本公式非抗震设计时由可变荷载控制的组合zs=γGSGK+γJQJZ的iYQiSω非抗震设计时由永久荷载控制的组合zs=γGSGK+立的hSQik抗震设计时的组合。
2）、恒荷载作用的分项系数：当其对结构不利时，对于可变荷载效应控制的组合，应取 1.2，对于永久荷载效应控制的组合，应取l.35：当其对结构不利时，一般应取1.0.3）、可变荷载作用的分项系数和组合值系数：一般应取l.4；对于标准值大于4.OKN/m2的工业房屋楼面结构的活荷载应取1.3；楼面活荷载的组合值系数见荷载规范表4.1.1，取值范围在0.7-0.9之间；风荷载的组合值系数为0.6；与地震作用效应组合时风荷载的组合系数为0.2.4）、地震作用的分项系数：一般应取1.3：当同时考虑水平、竖向地震作用时，应取0.5.5〉、重力荷载代表值：新抗震规范5.1.3条规定，建筑的重力荷载代表值应取结构和构配件自重标准值和各可变荷载组合值之和。
各可变荷载组合值系数，应按表5.1.3采用。
（与荷载规范表4.1.1不同〉5.设计内力调整1）、梁设计剪力调整：抗震规范第6.2.4条和高规第6.2.5、7.2.21条规定，抗震设计时，特一、一、二、三级的框架梁和抗震墙中跨高比大于2.5的连梁，其梁端截面组合的设计剪力值应调整。
2）、柱设计内力调整：为了体现抗震设计中强柱弱梁概念设计的要求，抗震规范第6.2.2、6.2.3、6.2.6、6.2.10条和高规第4.9.2条规定抗震设计时，特一、一、二、三级的框架柱、框架结构的底层柱下端截面、角柱、框支柱的组合设计内力值应调整。
3）、剪力墙设计内力调整：高规第7.2.10、10.2.14、4.9.2条规定，抗震设计时，特一、一、二、三级的剪力墙底部加强区和非加强区截面组合的设计内力值应调整。
6.结构整体性能控制1）、位移控制：新高规的4.3.5条规定，楼层竖向构件的最大水平位移和层间位移角，A、B级高度高层建筑均不宜大于该楼层平均值的1.2倍；且A级高度高层建筑不应大于该楼层平均值的1.5倍，B级高度高层建筑、混合结构高层建筑及复杂高层建筑，不应大于该楼层平均值的1.3倍。
2）、周期控制：新高规的4.3.5条规定，结构扭转为主的第一周期Tt与平动为主的第一周期T1之比，A级高度高层建筑不应大于0.9；B级高度高层建筑、混合结构高层建筑及复杂高层建筑不应大于0.850.3〉、层刚度比控制：新抗震规范附录E2.1规定，筒体结构转换层上下层的侧向刚度比不宜大于2；新高规的4.4.3条规定，抗震设计的高层建筑结构，其楼层侧向刚度不宜小于相临上部楼层侧向刚度的70%或其上相临三层侧向刚度平均值的80%；新高规的5.3.7条规定，高层建筑结构计算中，当地下室的顶板作为上部结构嵌固端时，地下室结构的楼层侧向刚度不应小于相邻上部结构楼层侧向刚度的2倍：新高规的10.2.6条规定，底部大空间剪力墙结构，转换层上部结构与下部结构的侧向刚度，应符合高规附录D的规定。
2.地下室结构'当墙体为挡土墙时，软件目前并未在平面配筋简图中给出墙体在平面外受力的配筋，所以若想得到这类墙体的配筋数据，应在文本文件中查询与该层对应的配筋文件。
但是由于实际工程中情况千变万化，而软件又有一定的适用范围，所以对地下室挡土墙的计算还是以手算为好，当采用软件计算结果时，应注意人工复核。
另外，对于有窗井的地下室结构，可以在PMCAD中建模，窗井顶部设臵为全房间洞，SATWE软件可以计算窗井隔墙对竖向构件的侧向作用。
对计算结果，亦应注意人工复核。
3.带地下室结构嵌固层的选取《高层建筑混凝土结构技术规程》第5.3.7条规定，当地下室顶板作为上部结构的嵌固层时，地下室结构的楼层侧向刚度不应小于相邻上部楼层侧向刚度的2倍，而规范中设计内力调整系数所对应的底层即指嵌固层楼板。
因此，正确选取嵌固层就成为结构整体计算是否正确的关键。
但是目前软件尚无法自动判断嵌固层位臵，而且工程实践中情况千差万别，要求软件做到自动判断亦十分困难，仍然需要设计者进行人工干预，软件为此提供了必要的条件。
首先可以按实际地下室层数进行第一次计算，查文本文件中的"结构设计总信息"，软件自动计算了楼层上下侧向刚度，这是结构自身的固有性质，不会因地下室层数的变化而改变，据此可以判断嵌固层的位臵（当然，对一般工程来说，也可以根据规范提供的公式手算楼层侧向刚度比〉。
然后根据嵌固层位臵调整计算参数中的"地下室层数"进行第二次计算，SATWE将设计内力调整系数作用在地下室顶板上。
但是对实际工程，地下室结构一般都有侧向土体约束，对带有多层地下室的结构，当地下室顶板不能作为嵌固层时，单纯将地下结构加入到主体结构中进行计算，即认为嵌固层位臵在地下二层楼板处或更低，则可能造成结构的内力与位移计算结果不符合实际情况，甚至导致薄弱层位臵变化等等。
因此在设计时，应将两种计算结果进行比较，取最不利结果作为设计依据。
