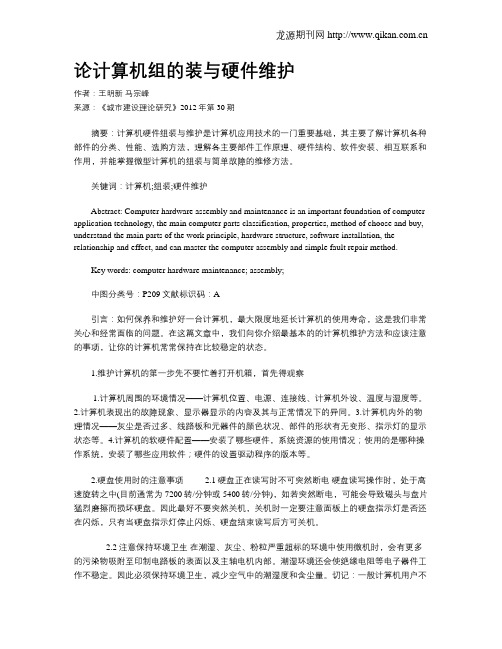

论计算机组的装与硬件维护作者：王明新马宗峰来源：《城市建设理论研究》2012年第30期摘要：计算机硬件组装与维护是计算机应用技术的一门重要基础，其主要了解计算机各种部件的分类、性能、选购方法，理解各主要部件工作原理、硬件结构、软件安装、相互联系和作用，并能掌握微型计算机的组装与简单故障的维修方法。
关键词：计算机;组装;硬件维护Abstract: Computer hardware assembly and maintenance is an important foundation of computer application technology, the main computer parts classification, properties, method of choose and buy, understand the main parts of the work principle, hardware structure, software installation, the relationship and effect, and can master the computer assembly and simple fault repair method.Key words: computer hardware maintenance; assembly;中图分类号：P209文献标识码：A引言：如何保养和维护好一台计算机，最大限度地延长计算机的使用寿命，这是我们非常关心和经常面临的问题。
在这篇文章中，我们向你介绍最基本的的计算机维护方法和应该注意的事项，让你的计算机常常保持在比较稳定的状态。
1.维护计算机的第一步先不要忙着打开机箱，首先得观察1.计算机周围的环境情况——计算机位置、电源、连接线、计算机外设、温度与湿度等。
2.计算机表现出的故障现象、显示器显示的内容及其与正常情况下的异同。
电脑芯片级维修点常用工具一览电烙铁维修必备恒温电烙铁936 （防静电）维修必备850热风焊枪（防静电）维修必备拆焊贴片元件数字万用表维修必备指针万用表维修必备编程仪维修主板必备用于写bios打阻值卡选配用于板卡维修，打阻值、测信号模板刚网选配用于BGA芯片植锡球100M示波器选配用于测波形信号放大台灯维修必备照明内存维修专用卡台（防静电）维修内存必备拆焊内存用于固定的利器内存维修故障检测器维修内存必备850热风焊枪936恒温电烙铁示波器编程仪DDR内存维修仪BGA刚网BGA锡球打阻值卡数字万用表普通电烙铁1BGA贴片机放大台灯内存维修专用台硬盘专用维修软件：PC3000俄罗斯ACE工作室专用修复硬盘的软件。
我们以硕泰克主板维修站为例，看一下芯片级维修，都有哪些流程和需要什么设备。
硕泰克公司承诺的费用清单: 此主题相关图片如下：●基本维修流程此主题相关图片如下：办公的地点很简陋，因为只有这样的平房才能提供380V的工业用电标准，以此满足各种专用设备的运转。
而工业用电在一般写字楼是无法提供的。
基本的维修设备和维修工具，这也是大部分板卡维修单位都应该具备的设备。
诸如示波器、万用表和烙铁等。
软驱和光驱下面的那个黑盒子是端口测试设备。
它可以检查包括串口、并口、USB口、软驱和IDE口这类接口是否能够正常工作。
端口检测设备通过模拟各种工作状态，再搭配专用的诊断软件就可以进行各类接口的故障测试。
此主题相关图片如下：此主题相关图片如下：每一款主板上市后，都会给维修中心配备相应的“裸体”PCB板，供维修人员分析布线。
此外，显卡，内存等插卡式硬件都会配备接口转接卡，以保护产品本身的金手指不会因为频繁插拔而损坏。
此主题相关图片如下：“裸体”PCB用来分析走线此主题相关图片如下：下面这个部件，是一个“模拟CPU”，通过它来检测CPU插槽的供电是否正常。
此主题相关图片如下：此主题相关图片如下：使用焊台可以拆除一些结构简单的芯片。
主板基本元器件的介绍摘要本着大家共同提高看电路图的基本知识，现将电路中常见的原器件的原理并结合实际的电路图加以解释，达到理论结合实际的目的。
该文没有涉及到复杂的计算公式，详细的理论，只是一些基本知识的总结和概述。
关键词：电阻，电容，电感，二极管，三极管，MOS管第一章：电阻概述：电阻总体可以分做两类：线性电阻和非线性电阻。
该片文章中所提到的电阻均是贴片电阻。
1:线性电阻部分：1.1:定义：电阻两端的电压与通过它的电流成正比，其伏安特性曲线为直线这类电阻,称为线性电阻1.2:线性电阻(单个电阻)的种类：1. 5%精度的命名：RS-05K102JT2.1％精度的命名：RS-05K1002FTR----代表电阻S----代表功率05---代表英寸，05－表示尺寸(英寸)：02表示0402、03表示0603、05表示0805、06表示1206、1210表示1210、1812表示1812、10表示1210、12表示2512。
K---表示温度系数为100PPM102－5％精度阻值表示法：前两位表示有效数字，第三位表示有多少个零，基本单位是Ω，102＝10000Ω＝1KΩ。
1002是1％阻值表示法：前三位表示有效数字，第四位表示有多少个零，基本单位是Ω，1002＝100000Ω＝10KΩ。
J---表示精度为5％、F－表示精度为1％。
T---表示编带包装常见的贴片电阻有（以下是按贴片电阻的大小划分）0402，0603，0805，1206，1210，1812，2010，25121.3:线性电阻（排阻）种类：一般有2两种A型排阻的引脚总是奇数的,它的左端有一个公共端（用白色的圆点表示）B型排阻的引脚总是偶数的。
它没有公共端实际在电路中用到的基本上是B型排阻。
RN(resistor network)的测量方法：如下图所示，只要测量pin1 and pin2的阻值即可怎么看排阻的大小：前2位是有效数字，后面一位是10的几次幂比如：102=1000ohm,822=8200ohm1.4：线性电阻的作用：线性电阻的总体作用可以概述为：限流与降压具体在电路中的应用有：1.在集成电路应用中有许多输入脚没有用到,需要预置一个电平值,使其稳定工作,值1就用一个电阻接高电平,叫做上拉电阻;值0就用一个电阻接地,叫下拉电阻.上拉电阻：上拉就是将不确定的信号通过一个电阻嵌位在高电平！电阻同时起限流作用！下拉电阻：上拉就是将不确定的信号通过一个电阻嵌位在低电平！电阻同时起限流作用！2.在clock信号中增加电阻的作用：这个电阻的作用是减少信号的震荡，提高噪声裕量，但不用这个电阻一般也能工作.3.普通的分压作用4.普通的限流作用5.0ohm电阻的作用：5.1：跳线使用，美观整洁5.2:数字和模拟混合电路，要求2个地分开，有利于大面积铺铜。
1讲电脑主板电子原件介绍电脑主板是电子设备中最重要的一个部件，它起着连接各个硬件设备和提供电源与信号传输的作用。
它由多个电子原件组成，这些原件共同协调运作，使电脑系统能够正常工作。
接下来，我将介绍一些常见的电脑主板电子原件。
1.CPU插槽：CPU插槽是主板上用于安装CPU的接口，不同的主板会有不同的插槽类型，以适应不同类型的CPU。
这个插槽通常由针脚和卡槽组成，确保CPU与主板之间的稳定连接。
CPU插槽还负责传输电源和数据信号。
2.内存插槽：内存插槽是主板上用于安装内存条的接口。
它通常有多个插槽，以支持多条内存的安装。
内存插槽可以是DIMM（双列接插模块）或者是SODIMM（小型双列接插型模块）类型。
内存插槽也负责传输电源和数据信号。
3.显卡插槽：显卡插槽被用来插入显卡，用于处理图形和视频信号。
显卡插槽通常是PCI Express x16插槽，可以传输高速数据和电源供应。
它们还可以支持多个显卡进行交叉配置，以提供更好的图形性能。
4.扩展插槽：扩展插槽用于安装其他扩展卡，如声卡、网卡、USB插槽等。
常见的扩展插槽类型有PCI、PCI Express和AGP。
这些插槽提供了额外的接口和功能，以满足用户个性化需求。
5.BIOS芯片：BIOS芯片是一块存储芯片，主板上的BIOS程序存储在其中。
BIOS （基本输入输出系统）是用于启动计算机和初始化硬件的固件。
当计算机启动时，BIOS芯片将读取并执行存储在其中的代码，以确保计算机的正常运行。
近代的主板上也有UEFI固件取代传统的BIOS。
6.南北桥芯片：南北桥芯片是主板上的两个重要芯片组，分别用于处理不同的功能。
北桥芯片负责与CPU和内存进行通信，而南桥芯片则负责与其他硬件设备进行通信，例如USB接口、SATA接口、以太网接口等。
这些芯片组起到了桥梁的作用，协调数据传输和控制信号流动。
7.电源插口：电源插口用于连接电源线，向主板和其他硬件组件提供电力所需。
修电脑不求人——电脑中的所有配件详解及故障排除方法修电脑不求人电脑中的所有配件详解及故障排除方法在电脑的所有配件中，主板是决定计算机整体系统性能的一个关键性部件，好的主板可以让电脑更稳定地发挥系统性能，反之，系统则会变得不稳定。
实际上主板本身的故障率并不是很高，但由于所有硬件构架和软件系统环境都是搭在这块板子上，而且我们很多的情况下也是凭借主板发出的信息来判断其他设备存在的故障。
所以掌握了它，你就会发现--解决电脑故障的方法就在您的身边！一.开机自检与开机故障的处理喜爱电脑的朋友们都会知道，计算机启动过程是个很复杂的过程。
在我们按下起动键时，供电电压还是不稳定的，主板控制芯片组会向CPU发出一个RESET 信号，让CPU初始化。
当电源稳定供电后，芯片组便撤去RESET 信号，CPU马上就从地址FFFF0H处开始执行指令，这个地址在系统BIOS的地址范围内，无论是Award BIOS还是AMI BIOS，放在这里的只是一条跳转指令，跳到系统BIOS中真正的启动代码处。
系统BIOS的启动代码首先要做的事情就是进行POST(加电自检)。
POST的主要任务是检测系统中的一些关键设备是否存在和能否正常工作，如内存和显卡等。
如果这个时候系统的喇叭发出的不是一声清脆的“嘀“声，那就有可能是内存条或是显示卡等出故障了。
具体的错误一般可以从警报声的长短和次数来判断。
比如目前最常见的Award BIOS开机鸣叫声的具体意义如下，供大家参考：1短：系统正常启动2短：常规错误，请进入CMOS SETUP 重新设置不正确的选项1长1短：RAM或主板出错。
1长2短：显示器或显示卡错误。
1长3短：键盘控制器错误。
1长9短：主板Flash RAM或EPROM错误，BIOS损坏。
重复长响：内存条未插紧或损坏。
不停地响：电源，显示器未和显示卡连接好。
重复短响：电源有问题如果BIOS自检没有问题的话，多数电脑开机画面将有两到三屏，其中第一屏为显卡的相关信息，如生产厂商.图形芯片类型.显存容量等内容，如果此处显示的信息与显卡标称的指标有异，那么显卡很可能存在问题。
电脑主板常用元器件的识别、检测与代换主板中采用的电阻有很多种，分为：普通电阻是主板上最小的电阻，形态为墨色扁平的小方块，贴片电阻的阻值一般用三位数字来表示，在三位数字后面所加"0"个数，（单位为Ω）。
如果阻值中有小数点，则用"R"表示，并占一位有效数字。
例如：标示为"123"的贴片电阻的电阻值为12*1000=120000Ω=120KΩ。
主板上的贴片电阻有时也采用数字+字母的形式不标注其电阻值。
前两位是数字，第三位是字母。
用这种方法表示的电阻值与用前面的方法所表示的在识别方法上有所不同---它的前两位数字只是一个代码，并不表示实际的阻值，其代码表示的有效数字，随着封装形式的不同而变化。
标为"0"或"000"的贴片电阻其阻值为0Ω，这种电阻实际上是跳线。
在有些主板电路中，阻值为0Ω的贴片电阻常用作保险电阻或作为EMI 电磁兼容电阻使用.排阻又称为网路电阻或网络电阻，排阻是将多个电阻器集中封装在一起，组合制成的复合电阻。
主板中的排阻有直插式封装和贴片式封装两种类型，其中，贴片封装又有8引脚和10引脚两种类型。
通常情况下，贴片排阻是没有极性的，不过有些类型的SMD排阻，由于内部电路连接方式不同，在实际应用时还是需要注意极性的。
知识要点：主板上使用的排阻，其内部各个电阻的阻值是相同的，若检测到其中某一个电阻值与其它电阻值不同，则应该更换整个排阻。
保险电阻又称熔断电阻，保险电阻在电路中起着保险丝和电阻的双重作用，主要应用在电源输出电路中，保险电阻的阻值一般较小（几欧至几十欧姆），功率也较小。
主板上常用的有贴片保险电阻和大功率直插式保险电阻，贴片保险电阻的顏色通常为绿色或灰色，表面标有白色的数字"000"或额定电流值。
主板上常用的大功率直插式保险电阻，一般用一个色环来标注它的额定阻值和额定的电流。
上门维修必备的常用元器件上门维修必备的常用元器件晶体管种类如表。
这是根据以下代换要点准备的。
注：①型号后有(D)者带阻尼二极管;②型号前有“*”号者为PNP 型管。
1.调谐电压形成管要求反向电流小，β值大且线性好，以保证调谐电压稳定。
彩电中多用PH2369型，也有的用C1815Y(β=120～240)或C1815GR(β=200～400)。
2.常用大功率塑封管外形和安装位置相差不大(仅BUTl1A较小)，相同性能的可以方便地互换。
安装时与散热片之间必须涂导热硅脂，金属底板外露的还需垫云母片。
金属封装的大功率管(TO-3封装)可以用性能相当的塑封管代换。
表1中未列入。
3.更换电源开关管或调宽管后如果有开关管过热、不易启动、吱吱叫、+B波动大等现象，应考虑新件β值低或饱和压降大的可能。
调宽管必须选饱和压降低。
且β>100的。
没有条件进行实际测试时，可选用标称反向电压较低(BVcbo=20～30V)、Icm≥lA的中功率管。
由于生产工艺的特点。
BVcbo高的晶体管的饱和压降Vces一般较大，故不宜选用。
换行输出管后也应检查其散热片温升和行电流。
4.晶体管宜选用原装进口件，虽然价格贵些，但性能好，可j靠性高，比如大功率管的B值线性好，即大电流下β下降不多。
有些拆机件也是不错的。
如笔者邮购的BU2527AX和BU2527DX 管，均为1500V、12A、125W，可以分别作为电源开关{管和行输出管，用于21～29英寸彩电。
1.开关二极管1N4148(75WO.15A)。
2.整流二极管1N4007(1A/1000V)、1N5404(3A/400V)，多用于市电整流桥堆损坏后的代换。
3.快恢复二极管FRl07(1A/700V)、FR207(2A/700V)、FR307(3A700V)，用于开关电源、行逆程电源等高频整流电路中。
4.稳压二极管选工作电压如下的几种(功率均为1W)：2.7V、5.1V、5.6V、6.2V、7.5V、8.2V、9.1V、12V。
计算机硬件维护方法研究摘要：随着电子科技信息的不断发展和进步，用户对于计算机的硬件也产生了更高的要求，使计算机的硬件不断的更新和丰富。
而计算机硬件的维护则使计算机的工作寿命延长，保证计算机在高质量的硬件条件下进行工作。
本文将计算机硬件的维护分为日常维护和故障维护两方面，在故障维护方面，对计算机硬件的故障进行了分类，并分析了故障发生的原因，以及常用的维护方法。
关键词：计算机硬件；维护；故障中图分类号：tp3107 文献标识码：a 文章编号：1007-9599 （2012） 17-0000-021 计算机硬件维护原则1.1 检测前进行必要的环境清洁计算机的工作环境在很大程度上影响着硬件的工作，很多硬件的故障都是因为环境差引起的。
湿度大或灰尘大的环境都会损伤计算机硬件，减短其使用寿命。
因此，在计算机硬件的维护以及故障检查中，首先要清洁计算机外和机内的工作环境，防止环境原因引起计算机硬件发生故障。
1.2 注意硬件维护的顺序首先，维护时要先进行计算机外设的维护，计算机外设的故障可以进行快速的分析和排除，计算机会针对外设的故障进行报错，因此可以根据计算机信息依次检查计算机的外部设备工作情况。
然后在针对较为复杂的主机进行故障分析和日常维护。
第二，在进行计算机的维护中，要注意先进行计算机电源部件的维护和检修。
电源功率的不足，会影响到计算机的正常工作，而电源部件的维护经常会被用户忽略。
第三，硬件维护时要先在计算机断电状态下进行硬件检查，进行必要的测量，然后再将计算机通电，进行相关的检查，防止硬件故障的扩大。
第四，在进行硬件故障分析和排除时，要首先考虑到硬件的共性故障，进行通常的维修，再针对特别的故障进行具体分析和维修。
2 计算机硬件的故障维护2.1 计算机硬件故障的分类计算机硬件的故障分为先期、中期和后期故障，指计算机保修期前、使用三年左右和使用数年以后计算机发生的故障。
不同时期的故障有不同的特点。
先期故障主要是工艺性的故障，其次是计算机硬件的质量故障，中期故障大多数是由于硬件的元器件质量不好造成的，可通过元器件的更换进行故障排除，中期故障主要是电源故障，电源在使用时间较长后会发生故障。
