2016年重庆市中考物理试题

2016年重庆市中考物理试卷（B卷）参考答案与试题解析一、选择题（本题共8小题，每小题只有一个选项最符合题意，每小题3分，共24分）1．下列物理量的估计最接近实际的是（）A．人体的正常体温约为37℃B．家用空调的额定功率约为50WC．我国家庭照明电路的电压为1.5VD．体育考试中所用实心球质量约为10kg【分析】不同物理量的估算，有的需要凭借生活经验，有的需要简单的计算，有的要进行单位的换算，最后判断最符合实际的是哪一个．【解答】解：A、人体正常体温在37℃左右，变化幅度很小，此选项符合实际；B、家用空调的额定功率在1000W以上，此选项不符合实际；C、家庭电路电压为220V，此选项不符合实际；D、考试中所用实心球质量约为1kg左右，此选项不符合实际．故选A．【点评】此题考查的是学生对一些常见物理量的估测能力，需要学生对生活中的常见物理量单位、大小有所认识，此题就会得到正确答案．2．描绘纯美青春的《再别康桥》诗句中蕴含了丰富的光学知识，下列说法正确的是（）A．“河畔的金柳是夕阳中的新娘”，金柳的影子是光的折射形成的B．“撑一支长篙向青草更青处漫溯”，长篙在水中的倒影是等大的实像C．“波光里的艳影在我的心头荡漾”，湖面波光粼粼是光的直线传播形成的D．“我挥一挥衣袖不带走一片云彩”，看到天上的云彩是由于云彩反射了太阳光【分析】（1）光在同种、均匀、透明介质中沿直线传播，产生的现象有小孔成像、激光准直、影子的形成、日食和月食等；（2）光线传播到两种介质的表面上时会发生光的反射现象，例如水面上出现岸上物体的倒影、平面镜成像、玻璃等光滑物体反光都是光的反射形成的；（3）光线在同种不均匀介质中传播或者从一种介质进入另一种介质时，就会出现光的折射现象，例如水池底变浅、水中筷子变弯、海市蜃楼、凸透镜成像等都是光的折射形成的．【解答】解：A、影子的形成说明光是沿直线传播的，由于光的直线传播，被物体挡住后，物体后面就会呈现出阴影区域，就是影子，故A错误；B、长篙在水中的倒影属于平面镜成像，是等大的虚像，不是实像，故B错误；C、湖面波光粼粼是光的反射形成的，故C错误；D、看到天上的云彩是由于云彩反射了太阳光，反射什么样的光，就是什么颜色的云彩，故D 正确．故选D．【点评】本题主要考查学生利用光学知识解释生活中常见的物理现象，此题与实际生活联系密切，体现了生活处处是物理的理念．3．元宵节吃元宵有团圆美满之意，如图所示，下列与元宵相关说法正确的是（）A．煮元宵时冒的腾腾热气是升华现象B．油能把元宵炸得金黄是因为油的沸点高C．蒸元宵是通过做功的方式增加了元宵的内能D．露出馅的元宵香气四溢是因为分子间有力的作用【分析】（1）物质由气态变为液态叫液化；（2）不同液体的沸点一般不同；（3）改变物体内能的方式有做功和热传递，做功是能量的转化，热传递是能量的转移；（4）物质是由大量分子组成的，分子在永不停息地做无规则运动，分子间存在相互的作用力．【解答】解：A、煮元宵时冒的腾腾热气是小水滴，是水蒸气遇冷液化形成的，是液化现象，故A错误；B、油能把元宵炸得金黄是因为油的沸点高，故B正确；C、蒸元宵时，元宵从水蒸气中吸收热量，是通过热传递的方式增加元宵的内能，故C错误；D、露出馅的元宵香气四溢，是因为元宵的香气分子是在不断运动的，向四周扩散，使人们闻到元宵的香气，故D错误．故选B．【点评】本题考查了多个与热学有关的知识点，对每一个知识的理解要深入，这样才能在一些类似的说法中准确做出判断，这也是物理常考的内容．4．关于如图所示的电和磁知识描述错误的是（）A．甲图说明同种电荷相互排斥B．乙图说明电流周围存在磁场C．丙图是电动机工作原理示意图D．丁图是有金属外壳的家用电器使用的插座【分析】（1）同种电荷相互排斥，异种电荷相互吸引；（2）通电导线周围存在磁场，属电流的磁效应实验；（3）电磁感应现象装置图没有电池，是发电机的原理；（4）有金属外壳的家用电器使用的插座．【解答】解：A、图甲中摩擦过的橡胶棒与橡胶棒靠近出现排斥现象，是研究同种电荷相互排斥，故A正确；B、图乙实验是研究通电导线周围存在磁场，是电流的磁效应实验，故B正确；C、图丙实验中没有电源，是研究电磁感应现象，是发电机的原理，故C错误；D、有金属外壳的家用电器使用的三孔插座，避免金属外壳带电接触后发生触电事故，故D正确．故选C．【点评】教材中的重要实验装置图要采用对比记忆的方法认真识记，包括实验装置的名称、说明的原理、重要的应用等．5．某中学的同学们发明的“超市购物秒结算”系统，在2016年重庆市青少年科技创新大赛上获一等奖，如图所示就是安装了这种系统的购物车．下列分析正确的是（）A．购物车受到的总重力和支持力是一对相互作用力B．人推着购物车前行时，人相对于货物架是静止的C．购物车从静止到运动的过程中，车中的某个商品惯性变大了D．商品从货物架放入购物车的过程中，商品的运动状态发生了改变【分析】（1）相互作用力的条件：大小相等、方向相反、作用在两个物体上，作用在同一条直线上．（2）在研究物体运动时，要选择参照的标准，即参照物，物体的位置相对于参照物发生变化，则运动，不发生变化，则静止．（3）惯性大小只跟物体的质量大小有关，质量越大，惯性越大．（4）运动状态的改变包含运动速度的改变和运动方向的改变．【解答】解：A、购物车受到的总重力和支持力是作用在同一个物体上的两个力，是一对平衡力，不是相互作用力．故A错误；B、人推着购物车前行时，人相对于货物架之间的位置发生了变化，所以是运动的．故B错误；C、质量是惯性大小的唯一量度，购物车从静止到运动的过程中，车中的某个商品质量不变，惯性不变．故C错误；D、商品从货物架放入购物车的过程中，商品的运动状态发生了改变．故D正确．故选D．【点评】此题考查平衡力和相互作用力的区别、运动和静止的相对性、惯性、力的作用效果，是一道综合性较强的题目，但总体难度不大，掌握基础知识即可正确解题．6．某型号家用全自动豆浆机，可以把它简化为电动机M和加热管R两部分．在图中能实现这两部分各自独立工作的电路图是（）A．B．C．D．【分析】由题意可知，电动机M和加热管R都能各自独立工作，说明它们的连接方式是并联．【解答】解：因为电动机M和加热管R相互不影响，能独立工作，故应使电动机M和加热管R并联，且各自的支路有一个开关控制，干路上没有开关．故选B．【点评】本题考查了串并联电路的特点，知道并联的各用电器互不影响可以独立工作即可正确解题．7．甲、乙两个自重不计的薄壁圆柱形容器，盛有两种不同的液体，将两个相同的小球分别放入液体中，小球静止时位置如图所示，此时液面相平．则（）A．甲中液体密度比乙中液体密度小B．小球在甲中所受浮力比乙中所受浮力大C．取出小球后容器底部压强变化量较小的是甲D．取出小球后甲容器和乙容器对桌面的压力相等【分析】（1）根据物体的浮沉条件判断浮力与重力的关系；（2）根据物体的浮沉情况判断出物体密度与液体密度的关系；（3）因为两个容器都是规则容器，因此将小球取出后，容器底部减小的压力等于小球的重力，又已知两容器底面积的关系，根据△p=可知液体对容器底部的压强的变化量的关系．（4）根据求得的甲的密度较大，可知甲的质量较大，容器质量不计，则容器对桌面的压力等于容器内液体的重力，据此分析即可．【解答】解：A、物体在乙中悬浮，则ρ乙=ρ物，在甲中漂浮，则ρ甲＞ρ物，可知甲的密度较大，故A错误；B、甲悬浮，F浮甲=G排甲=G；乙漂浮，则F浮乙=G排乙=G，可知G排甲=G排乙，两容器中物体受到的浮力相同，故B错误；C、因为两个小球完全相同，根据漂浮和悬浮可知，浮力都等于球的重力，则将球取出后，容器底部减小的压力等于球的重力，故减小的压力相等；又因为S甲＞S乙，由△p=可知，△p甲＜△p乙，故C正确；D、由A可知，ρ甲＞ρ乙，已知S甲＞S乙，此时h甲=h乙，由ρ=可得，m甲＞m乙，则G甲＞G ，因甲、乙两个自重不计的薄壁圆柱形容器，故F甲=G甲，F乙=G乙，当取出小球后甲容器和乙乙容器对桌面的压力仍等于液体的重力，故仍然是F甲＞F乙，故D错误．故选C．【点评】本题主要考查了物体浮沉条件以及浮力公式、密度公式的应用，关键能够根据浮沉情况判断出液体的密度、所受浮力的关系，同时还要进行严密的推理，综合性较强，难度适中．8一只小灯泡标有“3.8V”字样，额定功率模糊不清，某同学设计了如图甲所示的电路进行测量，电源电压恒为6V，电压表、电流表使用的量程分别为0﹣3V、0﹣0.6A，滑动变阻器的规模为“10Ω1A”，他根据实验数据作出电压表、电流表示数的U﹣I图象，如图乙所示．则以下判断正确的是（）A．小灯泡的额定功率为0.88WB．滑片向左移时电压表示数变大，小灯泡变亮C．变阻器允许连入电路的最大阻约为8.82ΩD．小灯泡正常发光2s内，变阻器产生的电热为3.04J【分析】由电路图可知，灯泡L与滑动变阻器R串联，电压表测滑动变阻器两端的电压，电流表测电路中的电流．（1）额定电压下灯泡的实际功率和额定功率相等，根据串联电路的电压特点求出滑动变阻器两端的电压，根据图象读出电路中的电流，根据P=UI求出小灯泡的额定功率，根据Q=W=UIt 求出2s内变阻器产生的电热；（2）根据滑片的移动可知接入电路中电阻的变化，根据欧姆定律可知接入电路中电流的变化，根据图象可知灯泡两端的电压变化，根据串联电路的电压特点可知滑动变阻器两端的电压变化，根据P=UI可知灯泡实际功率的变化，再根据灯泡的亮暗取决于实际功率的大小判断其亮暗的变化；（3）当电压表的示数最大时滑动变阻器接入电路中的电阻最大，根据图象读出电路中的电流，根据欧姆定律求出滑动变阻器接入电路中的最大电阻．【解答】解：由电路图可知，灯泡L与滑动变阻器R串联，电压表测滑动变阻器两端的电压，电流表测电路中的电流．（1）因串联电路中总电压等于各分电压之和，所以，灯泡两端的电压U L=3.8V时滑动变阻器两端的电压：U R=U﹣U L=6V﹣3.8V=2.2V，由图象可知，电路中的电流I=0.4A，小灯泡的额定功率：P L=U L I=3.8V×0.4A=1.52W，故A错误；2s内变阻器产生的电热：Q R=W R=U R It=2.2V×0.4A×2s=1.75J，故D错误；（2）滑片向左移时，接入电路中的电阻变小，电路中的总电阻变小，电路中的电流变大，由图象可知，滑动变阻器两端的电压变小，灯泡两端的电压变大，灯泡的实际功率变大，即电压表的示数变小，小灯泡变亮，故B错误；（3）当电压表的示数最大U R′=3V时，滑动变阻器接入电路中的电阻最大，由图象可知，电路中的电流I′=0.34A，则滑动变阻器接入电路中的最大电阻：R大==≈8.82Ω，故C正确．故选C．【点评】本题考查了串联电路的特点和欧姆定律、电功率公式的应用，关键是从图象中读出电压和电流的对应值．二、填空与作图题（本题共6小题，第14小题每图1分，其余每空1分，共12分）9．2016年4月24日定为首个中国航天日，是为了纪念我国首枚人造卫星东方红一号发射成功，卫星加速升空的过程中重力势能变大，动能变大（选填“变大”、“变小”或“不变”）．【分析】动能大小的影响因素：质量、速度．质量越大，速度越大，动能越大．重力势能大小的影响因素：质量、被举得高度．质量越大，高度越高，势能越大．【解答】解：卫星加速升空的过程中，质量不变，高度增加，所以重力势能变大；同时速度增大，所以动能变大．故答案为：变大；变大．【点评】卫星升空的过程中，动能和重力势能都是增大的，这是我们应该特别注意的．10．小彬同学取0.5kg的碎冰，用温度计测出其初温如图所示为﹣10℃，冰在空气中吸热至刚好达到熔点0℃的过程吸收热量 1.05×104J[c冰=2.1×103J/（kg•℃]．【分析】（1）温度计的读数关键是区分零上多少摄氏度还是零下多少摄氏度，要点是看数值的变化情况，数值自下而上变大时是零上多少摄氏度，反之是零下多少摄氏度．（2）根据Q吸=cm△t计算该物质吸收的热量．【解答】解：（1）由图知，数值自下而上是变小的为零下多少摄氏度，为﹣10℃．（2）冰在空气中吸热至刚好达到熔点0℃的过程中升高的温度：△t=t﹣t0=0℃﹣（﹣10℃）=10℃，吸收的热量：Q吸=cm△t=2.1×103J/（kg•℃）×0.5kg×10℃=1.05×104J．故答案为：﹣10；1.05×104．【点评】此题考查温度计的读数和热量的计算，同学们平时解题应该注意解题的规律和要点，这样可以获得较高的学习效率．11．如图所示，在15N的水平拉力F作用下，木板A在水平地面匀速向右运动的过程中，物体B相对于地面静止，此时弹簧测力计的示数为3N，则B所受滑动摩擦力方向水平向右（选填“左”或“右”），A受到地面的摩擦力大小为12N．【分析】物体B处于平衡状态，据此判断其所受摩擦力的大小．根据摩擦力的概念可判断其所受摩擦力的方向．对A进行受力分析，再进一步确定地面对A的摩擦力大小．【解答】解：弹簧测力计的示数为3N，则弹簧测力计对B的拉力为3N，方向向左；B水平方向上受拉力和摩擦力，由二力平衡可得，摩擦力与拉力应大小相等，方向相反，故摩擦力大小为3N；摩擦力水平向右；以A为研究对象，它受到向右的拉力为15N，同时受到地面对它的摩擦力和物体B对它的摩擦力，二者之和为15N，所以地面对物体A的摩擦力为15N﹣3N=12N．故答案为：右；12．【点评】本题考查摩擦力的大小计算与方向的判断，要学会对物体进行受力分析，知道各个力之间的关系是正确解答的关键．12．如图所示的滑轮组（不计绳重及摩擦），工人师傅用40N的拉力将质量为5kg、底面积为1600cm2的空吊篮A匀速提升到二楼平台，此滑轮组的机械效率为61.25%；若静止在二楼平台的吊篮里装了1020N的砖块，绳子B和C能承受的最大拉力分别为1000N和600N，当质量为50kg的工人师傅拉绳子C时，吊篮对二楼平台的最小压强为750Pa．【分析】由图可知使用滑轮组承担物重的绳子股数n=2；（1）根据G=mg和η=×100%=×100%=×100%求出滑轮组的机械效率；（2）先根据F=（G+G动）求出动滑轮的重力，然后根据G=mg求出工人师傅的重力，再根据F=（G+G动）求出作用在C处的力，并结合B、C承受的最大拉力确定作用在B、C上的作用力，进一步得出吊篮对平台的最小压力，最后根据p=求出最小压强．【解答】解：（1）滑轮组的机械效率：η=×100%=×100%=×100%=×100%=×100%=61.25%；（2）由F=（G+G动）可得，动滑轮的重力：G动=2F﹣G=2×40N﹣5kg×9.8N/kg=31N；工人师傅的重力：G人=m人g=50kg×9.8N/kg=490N；因为绳子B承受的最大拉力大于工人师傅的重力，所以作用在B端的拉力为490N；由F′=（F C+G动）可得，此时C端的作用力：F C=2F′﹣G动=2×490N﹣31N=949N＜1000N，因此此时吊篮对二楼平台的压强最小；最小压强：p===750Pa．故答案为：61.25%；750．【点评】本题考查了压强、机械效率的计算，关键是公式及其变形式的灵活应用，要注意绳子有效股数的判断和B端拉力的判断．13．如图所示，世界上第一架3D打印无人驾驶飞机﹣﹣“SULSA”，机身质量仅为3kg，翼展2m，它的主体部分是把尼龙熔化后再凝固的方式层层打印出来的．SULSA被用来协助破冰舰在南极破冰，它从破冰舰的甲板上起飞，船上工作人员通过笔记本电脑对其进行远程控制，并接收通过机载摄像头拍摄的实时画面，为这艘破冰舰探索最佳前行路径，它结束任务后自动在水上降落．SULSA为人们探索南极海域带来极大的便利．请找出一个与以上情景有关的物理信息，并指出对应的物理知识，不得与示例重复．示例：物理信息：笔记本电脑进行远程控制；物理知识：利用了电磁波．作答：物理信息：通过机载摄像头拍摄的实时画面；物理知识通过凸透镜成倒立、缩小的实像．【分析】可从凸透镜的成像规律、力的知识等因素分析即可判断；【解答】解：此题中“通过机载摄像头拍摄的实时画面”，即摄像头相当于一个凸透镜，是利用凸透镜成像的原理工作的；再如，飞机加速升空时所受力的情况怎样，其原因是：此时飞机受到的升力大于自身的重力等；故答案为：通过机载摄像头拍摄的实时画面；通过凸透镜成倒立、缩小的实像；【点评】此题为开放性题目，所以据情境提出合理的问题即可．14．完成下列作图：（1）如图1所示，入射光与反射面的夹角为30°，请画出其对应的反射光线；（2）如图2所示，杠杆OA在动力F的作用下可绕O点转动，请画出动力F的力臂l．【分析】（1）要解决此题，需要掌握光的反射定律的内容：反射光线与入射光线、法线在同一平面上；反射光线和入射光线分居在法线的两侧；反射角等于入射角．可归纳为：“三线共面，两线分居，两角相等”．要掌握入射角和反射角的概念：入射角是入射光线与法线的夹角；反射角是反射光线与法线的夹角．（2）力臂是支点到力的作用线的距离；由支点向力的作用线做垂线，垂线段的长度即为力臂．【解答】解：（1）先过入射点垂直平面镜作出法线，再根据反射角等于入射角在法线的右侧画出反射光线，入射光线与平面镜的夹角为30°，所以入射角为90°﹣30°=60°，故反射角也为60°．如图所示：（2）支点为O，反向延长力的作用线，然后从支点O作力F的作用线的垂线段，垂线段即为力F的力臂，如下图所示：【点评】（1）在用光的反射定律作图时，注意一些技巧：反射角等于入射角、法线垂直反射面、法线为入射光线和反射光线的角平分线等；（2）本题主要考查了有关力臂的画法，首先要掌握力臂的概念，找出支点和力的作用线，从而正确地画出力臂．三、实验探究题（本题共3小题，15小题5分，16小题8分，17小题9分，共22分）15．在做“探究凸透镜成像规律”的实验中：（1）一束平行光通过凸透镜后在光屏上得到一个最小最亮的光点，如图甲所示，则凸透镜的焦距为10.00cm，调节光具座上烛焰、透镜和光屏三者的中心在同一高度；（2）如图乙所示，烛焰恰好在光屏上成倒立、放大（选填“放大”、“缩小”或“等大”）的实像，生活中的投影仪（选填“照相机”、“投影仪”或“放大镜”）就是利用了这样的成像原理；（3）在（2）小问的基础上将蜡烛远离凸透镜，则应将光屏靠近（选填“远离”或“靠近”）凸透镜才能再次在光屏上成清晰的像．【分析】（1）通过图所示的现象，结合凸透镜焦点的定义即可确定该凸透镜的焦距．实验前要调节烛焰、透镜和光屏三者的中心在同一高度；（2）根据物体在凸透镜的一倍焦距和二倍焦距之间的成像性质进行判断．（3）凸透镜成实像时，物距增大，像距减小，像变小．【解答】解：（1）平行于主光轴的光线经凸透镜后会聚在主光轴上一点，这点是凸透镜的焦点．焦点到光心的距离是凸透镜的焦距，所以凸透镜的焦距是10.00cm．实验前应先调节光具座上烛焰、透镜和光屏三者的中心在同一高度，这样可使像成在光屏的中央；（2）凸透镜的焦距是10.00cm，烛焰放在距凸透镜15cm处时，物体在凸透镜的一倍焦距和二倍焦距之间，成倒立放大的实像．幻灯机和投影仪就是利用这一成像规律工作的．（3）将蜡烛在乙图的基础上远离透镜，物距增大，像距要减小，所以光屏靠近凸透镜，才能在光屏上得到清晰的像．故答案为：（1）10.00；同一高度；（2）放大；投影仪；（3）靠近．【点评】了解焦距的概念和实验的调节要求．掌握凸透镜成像的三种情况和应用的凸透镜成像习题的重要依据，一定要掌握：u＞2f，成倒立、缩小的实像．2f＞u＞f，成倒立、放大的实像．u＜f，成正立、放大的虚像．16．某中学环保小组在长江边取适量江水样品，分别进行了江水密度的测量：（1）小薇把样品带回学校，用天平和量筒做了如下实验：①将天平放在水平台上，把游码移到零刻度线处，发现指针在分度盘的左侧，要使横梁平衡，应将平衡螺母向右（选填“右”或“左”）调，直至天平平衡；②用天平测出空烧杯的质量为30g，在烧杯中倒入适量的江水样品，测出烧杯和江水的总质量如图甲所示，则烧杯中江水的质量为39.6g，将烧杯中的江水全部倒入量筒中，江水的体积如图乙所示，则江水的密度为 1.1g/cm3．③小薇用这种方法测出的江水密度比真实值偏大（选填“偏大”或“偏小”）．（2）小亮把样品带回家，用家里的一台电子秤（如图丙所示）和没喝完的半瓶纯净水，做了如下实验：①用电子秤测出半瓶纯净水的总质量为m1，并用笔在瓶身水面位置标记为A；②把瓶中的水全部用来浇花，然后吹干，用电子秤测出空瓶的质量为m2；③把江水慢慢倒入空瓶中，直至液面与标记A处相平，再用电子秤测出瓶的总质量为m3；④则江水的密度表达式ρ=（纯净水的密度用ρ水表示）；⑤小亮测算江水的体积使用了下列3种物理方法中的BA．控制变量法B．等量代替法C．类比法．【分析】（1）①使用前的调节：放：把天平放到水平桌面上；移；把游码移到标尺左端零刻线处；调：调节平衡螺母，使指针指在分度盘的中线处．②将天平右盘中所有砝码的质量与游码所对应的示数相加即为待测物体的质量，而后据密度的公式计算即可；③据该过程中，烧杯中的水不能全部倒出，判断出测量体积的情况，进而分析测量密度是偏大还是偏小即可；（2）据题意可知，此题是通过计算水的体积而得出江水的体积，即用到了转换法，即将江水的体积转换为水的体积；【解答】解：（1）①将天平放在水平桌面上，先将游码放在标尺左端的零刻度线处，若发现指针在分度盘中央的左侧，要使横梁平衡，应将平衡螺母向右调节；②在测量时，应将被测物体放在左偏中，向右盘中加减砝码；在甲图中，标尺的分度值是0.2g，故此时烧杯和液体的质量是m=50g+10g+5g+4.6g=69.6g；故江水的质量是：69.6g﹣30g=39.6g；所以江水的密度是：ρ===1.1g/cm3；③小薇用这种方法测量时，江水的质量是准确的，但是测量江水的体积时，由于烧杯中的水不能全部倒出，所以测得江水的体积偏小，故据ρ=可知，测得密度偏大；（2）据上面的分析可知，此题是通过计算水的体积而得出江水的体积，即①用电子秤测出半瓶纯净水的总质量为m1，并用笔在瓶身水面位置标记为A；②把瓶中的水全部用来浇花，然后吹干，用电子秤测出空瓶的质量为m2；故此时的水的质量是：m=m1﹣m2；故水的体积是：v==；③把江水慢慢倒入空瓶中，直至液面与标记A处相平，再用电子秤测出瓶的总质量为m3；故此时江水的质量是：m′=m3﹣m2④则江水的密度表达式ρ===；⑤此方法中，将江水的体积转换为水的体积，即转换法，故选B．故答案为：（1）①水平；右；②39.6；1.1；③偏大；（2）③标记A处；④；⑤B．【点评】此题考查了天平的正确使用、密度的测量及转换法在测量密度过程中的应用，是一道综合性的实验题．17．小薇和小亮两位同学在“探究电流与电压的关系”的实验中，电源使用两节新干电池，滑动变阻器R′的规格是“20Ω 2A”．（1）如图甲所示是小薇画出的电路图，小亮进行实物连线如图乙所示，请你在虚线框内把电路图补画完整（要求所补画的元件与实物电路对应）．（2）开关闭合前，小亮发现电流表的指针在零刻度线左端，如图丙所示，其原因是B（选填“A”或“B”）A．电流表没调零B．电流表正负极接反了。

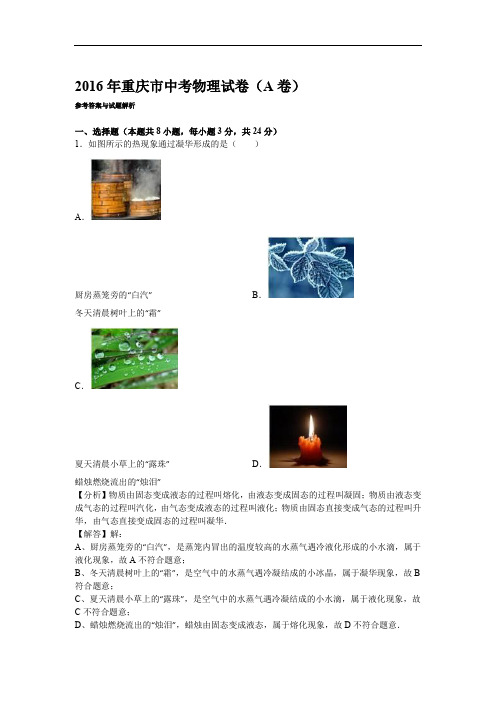

2016年重庆市中考物理试卷（A卷）参考答案与试题解析一、选择题（本题共8小题，每小题3分，共24分）1．如图所示的热现象通过凝华形成的是（）A．厨房蒸笼旁的“白汽”B．冬天清晨树叶上的“霜”C．夏天清晨小草上的“露珠”D．蜡烛燃烧流出的“烛泪”【分析】物质由固态变成液态的过程叫熔化，由液态变成固态的过程叫凝固；物质由液态变成气态的过程叫汽化，由气态变成液态的过程叫液化；物质由固态直接变成气态的过程叫升华，由气态直接变成固态的过程叫凝华．【解答】解：A、厨房蒸笼旁的“白汽”，是蒸笼内冒出的温度较高的水蒸气遇冷液化形成的小水滴，属于液化现象，故A不符合题意；B、冬天清晨树叶上的“霜”，是空气中的水蒸气遇冷凝结成的小冰晶，属于凝华现象，故B 符合题意；C、夏天清晨小草上的“露珠”，是空气中的水蒸气遇冷凝结成的小水滴，属于液化现象，故C不符合题意；D、蜡烛燃烧流出的“烛泪”，蜡烛由固态变成液态，属于熔化现象，故D不符合题意．故选B．【点评】此题考查的是我们对于生活中物态变化的分析能力，物态变化是中考必考的一个知识点．2．对生活中物理量的认识，下列数据最接近实际的是（）A．教室里课桌的高度约为75dmB．一节新干电池的电压约为36VC．九年级学生100m短跑的成绩约为8sD．在我们就读的学校，水沸腾时的温度约为98℃【分析】不同物理量的估算，有的需要凭借生活经验，有的需要简单的计算，有的要进行单位的换算，最后判断最符合实际的是哪一个．【解答】解：A、中学生的身高在160cm左右，课桌的高度大约是中学生身高的一半，在80cm=8dm左右．此选项不符合实际；B、一节干电池两端电压为1.5V．此选项符合实际；C、九年级学生100m短跑的成绩约为13s左右．此选项不符合实际；D、液体的沸点与气压有关，如果气压低于一个标准大气压，水可以在98℃时沸腾，此选项符合实际．故选D．【点评】物理学中，对各种物理量的估算能力，是我们应该加强锻炼的重要能力之一，这种能力的提高，对我们的生活同样具有很大的现实意义．3．如图所示的光现象中，主要是由于光的反射形成的是（）A．路灯下的“人影”B．海面上的“海市蜃楼”C．菜园坝大桥的“倒影”D．看见溪水下的“石头”【分析】①光的折射是指光线从一种介质斜射入另一种介质时，光的传播方向发生改变的现象，比如透镜成像、水变浅了、水中的筷子折断了等；②光的反射是指光线在传播的过程中遇到障碍物被反射出去的现象，比如平面镜成像；③要掌握光沿直线传播现象，知道影子的形成、日月食的形成、小孔成像都是光沿直线传播形成的．【解答】解：A．路灯下的“人影”是光沿直线传播形成的现象，故A不符合题意；B．海面上的“海市蜃楼”是光在不均匀的介质中传播时发生折射形成的，故B不符合题意；C．菜园坝大桥的“倒影”属于平面镜成像，平面镜成像是由于光的反射形成的，故C符合题意；D．看见溪水下的“石头”是由于从池底发出的光由水中射入空气中时，发生折射，折射角大于入射角而造成的，故D不符合题意．故选C．【点评】本题主要通过各种事例考查了学生对光的反射、光的直线传播、光的折射的理解．要注意这几种现象的本质，在日常生活中学习用所学知识解释有关现象．4．如图所示，小杜同学用与丝绸摩擦过的玻璃棒接触验电器的金属球，看到验电器的金属箔张开，在这个过程中（）A．玻璃棒和验电器都带负电荷B．玻璃棒带正电荷，验电器带负电荷C．用丝绸摩擦过的玻璃棒产生了电荷D．金属箔张开是因为同种电荷相排斥【分析】（1）人们规定，用丝绸摩擦过的玻璃棒带正电，毛皮摩擦过的橡胶棒带负电；（2）电荷规律：同种电荷相排斥，异种电荷相吸引．【解答】解：用丝绸摩擦过的玻璃棒带正电．AB、玻璃棒带正电，当其与验电器接触时，验电器也带正电，故AB错误；C、摩擦起电是电荷的转移，不是创造了电荷，故用丝绸摩擦过的玻璃棒显正电性，是由于一部分电子转移到丝绸上的缘故，故C错误；D、据验电器的原理可知，金属箔张开是因为同种电荷相排斥，故D正确；故选D．【点评】本题考查了两种电荷及电荷间的作用规律，属于基本内容，比较简单．5．中国已成为机器人与智能装备产业全球最大应用市场，在第二届中国（重庆）国际机器人及智能制造装备论坛暨博览会上，如图所示是送餐机器人工作时在水平地面上匀速前行．下列说法正确的是（）A．餐盘相对于机器人是运动的B．餐盘中食品受到平衡力作用C．机器人在水平地面匀速前行过程中机械能增大D．机器人在水平地面匀速前行时不受摩擦力的作用【分析】（1）世界上的一切物体都是运动的，绝对静止的物体是不存在的，我们所说的静止是相对的，是相对于参照物而言的；（2）物体处于平衡状态时，所受的力是平衡力；（3）动能的大小与物体的质量、速度有关；重力势能的大小与物体的质量、高度有关，动能和势能统称为机械能；（4）摩擦力的产生条件是：两个物体相互接触，有一个相对运动的趋势；【解答】解：A、餐盘相对于机器人来说，其相对位置没有改变，所以处于相对静止状态，故A错误；B、由于餐盘处于匀速直线的运动状态，所以是平衡状态，即所受的力是平衡力，故B正确；C、机器人在水平地面匀速前行过程中质量不变，速度不变，动能不变，高度不变，重力势能也不变，所以机械能不变，故C错误；D、送餐机器人工作时在水平地面上匀速前行，与地面接触，且有一个运动的趋势，所以会受到摩擦力，故D错误；故选B．【点评】此题考查了运动和静止相对性的判断、平衡状态的理解、机械能的影响因素和物体受摩擦力的条件，是一道综合题．6．如图所示的物理现象涉及的物理知识正确的是（）A．电风扇工作时主要将电能转化为机械能B．家庭电路中的电能表是测量电流做功快慢的C．法拉第根据图示电磁感应的原理制成了电动机D．测电笔按图示的方法使用可以辨别家庭电路中的火线与零线【分析】（1）用电器工作的实质是将电能转化为其它形式的能；（2）电能表是测量电能的仪表；（3）发电机的原理是电磁感应；（4）测电笔的正确使用方法：手接触笔尾金属体，笔尖接触导线，氖管发光，导线是火线；氖管不发光的是零线．【解答】解：A、电风扇工作时，消耗了电能，得到了机械能，因此将电能转化为了机械能；故A正确；B、电能表是测量家庭电路消耗电能多少的仪表；故B错误；C、法拉第根据图示电磁感应的原理制成了发电机；故C错误；D、使用测电笔时，手必须接触笔尾金属体，笔尖接触导线，氖管发光，导线是火线；氖管不发光的是零线，故D错误．故选A．【点评】本题综合考查了用电器工作的实质、电能表的作用、发电机的原理以及测电笔的使用方法等，属于基础知识考查范围．7．如图所示电路，电源电压恒为6V，定值电阻R1为10Ω，滑动变阻器R2的规格为“20Ω 0.5A”，电压表量程为0～3V，电流表量程为0～0.6A．则（）A．电压表测量的是电阻R1两端的电压B．当变阻器R2的滑片P向左移动时，电压表的示数变小C．为了保证电路中各元件安全工作，变阻器R2接入电路的阻值范围是2﹣10ΩD．当变阻器R2接入电路中的阻值是8Ω时，通电1min电阻R1产生的热量是53.3J【分析】由电路图可知，R1与R2串联，电压表测R2两端的电压，电流表测电路中的电流．（1）根据滑片移动可知接入电路中电阻的变化，根据欧姆定律可知电路中电流的变化和R1两端的电压变化，根据串联电路的电压特点可知R2两端的电压变化；（2）比较滑动变阻器允许通过的最大电流和电流表的量程确定电路中的最大电流，此时变阻器接入电路中的电阻最小，根据欧姆定律求出电路中的总电阻，利用电阻的串联求出变阻器接入电路中的最小值；当电压表的示数最大时变阻器接入电路中的电阻最大，根据串联电路的电压特点求出R1两端的电压，根据串联电路的电流特点和欧姆定律得出等式求出变阻器接入电路中的最大阻值，然后得出变阻器R2接入电路的阻值范围；（3）根据电阻的串联和欧姆定律求出当变阻器R2接入电路中的阻值是8Ω时电路中的电流，根据Q=I2Rt求出通电1min电阻R1产生的热量．【解答】解：由电路图可知，R1与R2串联，电流表测电路中的电流，电压表并联在R2两端测R2两端的电压，故A错误；（1）当变阻器R2的滑片P向左移动时，接入电路中的电阻变大，电路中的总电阻变大，由I=可知，电路中的电流变小，由U=IR可知，R1两端的电压变小，因串联电路中总电压等于各分电压之和，所以，R2两端的电压变大，即电压表的示数变大，故B错误；（2）因串联电路中各处的电流相等，且滑动变阻器允许通过的最大电流0.5A，电流表量程为0～0.6A，所以，电路中的最大电流I大=0.5A，此时变阻器接入电路中的电阻最小，此时电路中的总电阻：R===12Ω，因串联电路中总电阻等于各分电阻之和，所以，变阻器接入电路中的最小值：R2小=R﹣R1=12Ω﹣10Ω=2Ω，当电压表的示数U2大=3V时，滑动变阻器接入电路中的电阻最大，R1两端的电压：U1=U﹣U2大=6V﹣3V=3V，电路中的电流：I小==，即=，解得：R2大=10Ω，变阻器R2接入电路的阻值范围是2Ω～10Ω，故C正确；（3）当变阻器R2接入电路中的阻值是8Ω时，电路中的电流：I===A，通电1min电阻R1产生的热量：Q1=I2R1t=（A）2×10Ω×60s≈66.7J，故D错误．故选C．【点评】本题考查了串联电路的特点和欧姆定律、电功率公式的应用以及电路的动态分析，会确定变阻器接入电路中的最大和最小阻值是关键．8．水平地面上有底面积为300cm2、不计质量的薄壁盛水柱形容器A，内有质量为400g、边长为10cm、质量分布均匀的正方体物块B，通过一根长10cm的细线与容器底部相连，此时水面距容器底30cm（如图），计算可得出（）A．绳子受到的拉力为14NB．容器对水平地面的压力是90NC．剪断绳子，待物块静止后水对容器底的压强变化了200paD．剪断绳子，待物块静止后水平地面受到的压强变化了200Pa【分析】（1）物体在水中受到三个力的作用：重力、浮力和绳子的拉力．利用G=mg求出木块的重力，木块浸没在水中，求出木块的体积，即排开水的体积，利用F浮=ρ水gV排计算木块受到的浮力；已知物重和浮力，两者之差就是绳子的拉力；（2）容器对水平地面的压力等于容器、水、木块的重力之和；（3）根据漂浮时浮力与重力的关系得出木块受到的浮力；根据根据F浮=ρ液gV排得出木块排开水的体积，根据V排的变化得出水深度的变化，从而可得压强的变化．（4）绳子断和断之前，容器对桌面的压力不变等于容器重、水重和木块重之和，再利用压强公式分析对地面的压强．【解答】解：A、木块的重力：G=m B g=0.4kg×10N/kg=4N，木块浸没在水中，则V排=V木=（10cm）3=1000cm3=1×10﹣3m3，物体浸没时受到的浮力为：F浮=ρ水gV排=1.0×103kg/m3×10N/kg×1×10﹣3m3=10N，绳子的拉力为：F=F浮﹣G=10N﹣4N=6N；故A错误；B、容器内水的体积V=Sh=300cm2×30cm=9000cm3=9×10﹣3m3，由ρ=可得，水的质量m水=ρV=1.0×103kg/m3×9×10﹣3m3=9kg，因不计质量的薄壁盛水柱形容器，则容器对水平地面的压力F=G总=（m水+m B）g=（0.4kg+9kg）×10N/kg=94N，故B错误；C、木块漂浮，F浮′=G=4N；由F浮=ρ液gV排得，木块漂浮时排开水的体积：V排′===4×10﹣4m3；所以液面下降的深度为：△h===0.02m；则△p=ρ水g△h=1.0×103kg/m3×10N/kg×0.02m=200Pa．故C正确；D、绳子断和断之前，容器对桌面的压力不变，受力面积不变，故剪断绳子，待物块静止后水平地面受到的压强没有变化，故D错误；故选C．【点评】本题考查液体压强的计算，浮力的计算，物体的沉浮条件的应用．注意固体压强的计算要利用公式p=，木块在水中的浮力要利用浮力的公式来计算，木块漂浮时的浮力要利用漂浮的条件来求，因此，解题时选对方法才能起到事半功倍的效果．二、填空作图题（本题共7小题，第14小题每图1分，其余没空1分，共12分）9．如图甲所示的装置测出凸透镜的焦距为10cm，用该透镜“探究凸透镜成像规律”，当蜡烛、透镜位置如图乙时，移动光屏可成清晰的倒立、放大的实像．【分析】（1）根据凸透镜对光线的折射作用知：平行于主光轴的光线经凸透镜折射后将过焦点，然后可知其焦距；（2）根据图中表示的焦距与物距，利用凸透镜成像的规律可以确定成像的性质．【解答】解：（1）平行于主光轴的光线经凸透镜折射后将汇聚于一点，这一点即为此透镜的焦点，从焦点到透镜中心的距离即为焦距，则透镜的焦距为20cm﹣10cm=10cm；（2）图乙中，物距u=15cm，2f＞u＞f，由凸透镜成像规律可知，图乙中烛焰成的是倒立放大的实像．故答案为：10；放大．【点评】本题主要考查了测量焦距的方法和凸透镜的成像规律，比较简单，属于基础知识．10．将一瓶容量为550mL的矿泉水放入冰箱一段时间后，水温从30℃降低到10℃，这是用热传递方式改变了矿泉水的内能；在这个过程中水放出的热量为 1.68×105J．[c水=4.2×103J/（kg℃）]．【分析】（1）改变内能的方法：一是做功，二是热传递，水放出热量、内能减少、温度降低，是通过热传递的方法减小水的内能；（2）知道水的质量、水的比热容、水的温度降低值，利用放热公式求水放出的热量．【解答】解：水放出热量、内能减少，是通过热传递的方法减小水的内能；水放出的热量：Q放=cm△t=4.2×103J/（kg℃）×2kg×（30℃﹣10℃）=1.68×105J．故答案为：热传递；1.68×105．【点评】本题考查了热量的计算、内能的改变方法，计算时注意温度降低了（△t）与降低到（末温）的区别，属于基础题目．11．某建筑工地用图所示的滑轮组提升重物，人对绳的拉力F为400N，能将75kg的物体以0.1m/s的速度匀速提升，则拉力F的功率为120W，此时滑轮组的机械效率为62.5%（不计绳重和摩擦）．【分析】（1）由图可知滑轮组绳子的有效股数，根据v绳=nv物求出绳端移动的速度，又知道人对绳的拉力，根据P===Fv求出拉力F的功率；（2）根据η=×100%=×100%=×100%=×100%求出此时滑轮组的机械效率．【解答】解：（1）由图可知，n=3，则绳端移动的速度：v绳=nv物=3×0.1m/s=0.3m/s，拉力F的功率：P===Fv绳=400N×0.3m/s=120W；（2）此时滑轮组的机械效率：η=×100%=×100%=×100%=×100%=×100%=62.5%．故答案为：120；62.5．【点评】本题考查了功率和滑轮组机械效率的计算，利用好公式P=Fv和η=×100%是关键．12．如图所示的电路中，电源电压、灯丝电阻都保持不变，灯L标有“6V 3W”字样，灯泡的电阻是12Ω；当开关S闭合，滑动变阻器的滑片P在a、b两点间移动时，电压表示数的变化范围是5～8V，且滑片P位于b点时灯L的功率是滑片位于a点时灯L功率的16倍，电源电压是9V．【分析】由电路图可知，灯泡L与滑动变阻器串联，电压表测滑动变阻器两端的电压．（1）知道灯泡的额定电压和额定功率，根据P=求出灯泡的电阻；（2）滑片P位于b点时灯L的功率是滑片位于a点时灯L功率的16倍，根据P=I2R表示出灯泡的电功率即可求出两种情况下电路中的电流之比，根据串联电路的分压特点判断出两种情况下对应的电压表示数，根据欧姆定律表示出电压表示数之比即可求出滑动变阻器接入电路中阻值的关系，根据电压一定时电流与电阻成反比求出滑片位于b点时的阻值，再根据串联电路的特点和欧姆定律表示出电源的电压与滑片位于b点时两端电压的比值，然后求出电源的电压．【解答】解：由电路图可知，灯泡L与滑动变阻器串联，电压表测滑动变阻器两端的电压．（1）由P=可得，灯泡的电阻：R L===12Ω；（2）因滑片P位于b点时灯L的功率是滑片位于a点时灯L功率的16倍，所以，由P=I2R可得：===，解得：=，由串联电路的分压特点可知，当滑片位于a点时U a=8V，当滑片位于b点时U b=5V，由I=可得：==×=×=，解得：R a=6.4R b，因电压一定时，电流与电阻成反比，所以，===，解得：R b=15Ω，电源的电压与滑片位于b点时两端电压的比值：====，则电源的电压：U=U b=×5V=9V．故答案为：12；9．【点评】本题考查了串联电路的特点和欧姆定律、电功率公式的应用，利用比值法解答问题时要注意各量之间的关系，不要颠倒．13．如图所示，2016年4月12日，长安睿骋自动驾驶汽车从重庆出发行程近2000km，途径狭窄车道、陡坡急弯、车流人流、雨雾天气等考验顺利到达北京．这款汽车具备全速自适应巡航、交通拥堵辅助、自动紧急刹车、车道对中、自动换道、主动限速及语音助手七大核心功能，不仅可以通过前视摄像头、前视雷达、高精地图等实现停走型自适应巡航，还可以实现超车换道．它代表了我国自主品牌汽车在无人驾驶研发领域的最新进展．请找出一个与以上情景有关的物理信息，并指出对应的物理知识，不得与示例重复．示例：物理信息：汽车通过前视雷达实现巡航；物理知识：电磁波传递信息．作答：物理信息：汽车具有语音助手功能；物理知识：声音可以传递信息．【分析】（1）认真阅读题目所给材料，从中捕捉到与物理现象有关的物理信息；（2）可以从雨雾天气、前视摄像头、语音助手、自动紧急刹车等方面分析回答问题．【解答】解：①物理信息：汽车通过前视摄像头实现停走型自适应巡航；物理知识：u大于2f时，透镜成倒立缩小的实像．②物理信息：汽车具有自动紧急刹车功能；物理知识：力可以改变物体的运动状态．③物理信息：汽车克服雨雾天气的考验顺利到达北京；物理知识：雾是由空气中的水蒸气遇冷液化形成的．④物理信息：汽车具有语音助手功能；物理知识：声音可以传递信息．故答案为：汽车具有语音助手功能；声音可以传递信息．【点评】观察和思考是科学发现的基础，也学习物理应该具备的基本能力，本题主要是考查学生的这种能力．此题是一道材料阅读题，关键是仔细阅读材料，从中找出相关的物理知识并解答．14．请在图中的A点用箭头画出条形磁体外部磁感线的方向．【分析】在磁体的周围磁感线是从磁体的N极出发回到S极．可以根据图示的磁体的NS 极，确定磁感线的方向．【解答】解：左端为磁体的N极，右端为磁体的S极，在磁体外部磁感线的方向由N极发出回到S极，如下图所示：【点评】根据磁体的N、S极可以确定磁感线的方向，反过来也可以利用磁感线的方向来确定磁体的N、S极．15．如图甲所示是生活中常见的壁灯，图乙是根据壁灯建立的杠杆模型，请在图乙中画出并标明电灯受到重力的力臂l．【分析】根据力臂的正确画法作图，即过支点作重力作用线的垂线段．【解答】解：过支点O作重力作用线的垂线段，即力臂L，如图所示：【点评】画杠杆的力臂一是要找准支点，二是要准确画出力的作用线，然后才是从支点作力的作用线的垂线，最后还应该用字母将其标出来．三、实验探究题（本题共3小题，第15小题5分，第16小题8分，第17小题9分，共22分）16．完成下列两个小题：（1）在“探究平面镜成像”的实验中，如果将蜡烛靠近平板玻璃，像的大小将不变（选填“变大”、“变小”或“不变”）；在实验中如果把平板玻璃向右倾斜（如图丙），观察到蜡烛的像的大致位置在图中的A处（选填“A”或“B”）．（2）小杜同学在做“观察水的沸腾”实验中，选用了实验室里常用的温度计，它是根据液体热胀冷缩的原理制成的．图甲所示是某时刻温度计的示数为78℃；继续加热，当水温上升到80℃时，每隔1min记录一次温度计的示数，直到水沸腾4min后停止读数，根据记录的数据画出了图乙示数的“温度﹣时间”图象，根据图象可知此次实验中水的沸点是96℃．【分析】（1）根据平面镜成像特点分析解答：像与物到平面镜的距离相等、连线与镜面垂直、大小相等、虚像、左右相反，及像与物关于平面镜对称；（2）①根据温度计的制作原理和温度计的读数方法（温度计读数时要看清其量程和分度值，根据液柱上面对应的刻度读数，读数时视线要与液柱上表面相平，并注意分清零上还是零下．）来作答．②水沸腾时的特点：不断吸热，但温度保持不变．【解答】解：（1）根据根据平面镜中成像特点：物像大小相等可知，在“探究平面镜成像”的实验中，如果将蜡烛靠近平板玻璃，像的大小将不变．如图，作出蜡烛火焰关于平面镜的对称点，可知在实验中如果把平板玻璃向右倾斜（如图丙），观察到蜡烛的像的大致位置在图中的A处；（2）①实验室里常用的温度计是利用液体的热胀冷缩性质制成的；由图知：此温度计的分度值为2℃，温度从下向上增大，所以物体温度为零上，是78℃．②从图象可以看出水在沸腾过程中保持96℃不变，所以沸点为96℃．故答案为：（1）不变；A；（2）热胀冷缩性；78；96．【点评】此题考查平面镜成像特点、温度计的使用与读数、水的沸腾实验，是一道综合性题目，但难度不大，属于基础题．17．小杜同学在长江边捡到了一块漂亮的鹅卵石，他用天平和量筒测量鹅卵石的密度．（1）他设计了下列实验步骤：①用调节好的天平测出鹅卵石的质量m；②向量筒中倒进适量的水，读出水的体积V1；③根据密度的公式，算出鹅卵石的密度ρ；④将鹅卵石浸没在量筒内的水中，读出鹅卵石和水的总体积V2．他应采用正确的实验步骤顺序为A（选填下列选项前的字母）．A、①②④③B、①②③④C、②③④①D、②③①④（2）如图甲所示，小杜在调节天平横梁平衡过程中的操作错误是测量过程中调节平衡螺母．（3）小杜纠正错误后，重新调节天平平衡并测量鹅卵石的质量，当天平平衡时右盘砝码和游码如图乙所示，鹅卵石的质量为27g；由图丙和丁可知鹅卵石的体积是10cm3，计算出鹅卵石的密度为 2.7g/cm3．（4）若鹅卵石磨损后，它的密度将不变（选填“变大”、“变小”或“不变”）．（5）用量筒测量水的体积，读数时视线应与液体凹面的底部相平，若小杜在图丙中读数正确，在图丁中读数时视线仰视，所测得鹅卵石的密度将偏大（选填“偏大”、“偏小”或“不变”）．【分析】（1）用天平测量固体密度（大于水的密度）的步骤：天平放在水平面上，游码归零，调节天平的横梁平衡；用天平测量固体的质量；量筒中倒入适量的水，测量水的体积；把固体浸没在水中，测量水和固体的总体积；根据密度公式，计算固体的密度．（2）在称量物体的质量之前，要调节天平的平衡螺母使横梁平衡，平衡螺母向上翘的一端移动．在称量物体的过程中，要增减砝码或移动游码来使天平的横梁平衡．（3）鹅卵石的质量由砝码的质量和游码所对的刻度值之各读出．鹅卵石的体积由量筒中水的体积和放入鹅卵石后的总体积算出，最后算鹅卵石的密度．（4）密度是物质本身的一种特性，与质量和体积无关；（5）用量筒量取液体时，量筒要放平，读数时视线应与凹液面的最低处相平；如果仰视液面，读数比实际偏小，若俯视液面，读数比实际偏大；据此结合密度公式进行分析解答．【解答】解：（1）经分析得，测量鹅卵石的密度的步骤为：①用调节好的天平测出矿石的质量m；②向量筒中倒进适量的水，测出这些水的体积V1；④将鹅卵石浸没在置筒内的水中，测出鹅卵石和水的总体积V2．③根据密度的公式，求出鹅卵石的密度ρ；故选A；（2）称量物体质量时，若天平横梁不平衡，要增减砝码或移动游码来使天平的横梁平衡，不能调节平衡螺母．（3）由图知，标尺的分度值为0.2g，砝码的质量为20g、5h，游砝所对的刻度值为2g，则鹅卵石的质量m=20g+5g+2g=27g．量筒中水的体积为10cm3，放入鹅卵石后的总体积为20cm3，则石子的体积V=20cm3﹣10cm3=10cm3．则鹅卵石的密度：ρ===2.7g/cm3=2.7×103kg/m3；（4）密度是物质本身的一种特性，与质量和体积无关．该鹅卵石磨损后，它的密度将不变；（5）量筒读数，视线与液面底部相平，若仰视读数，读数比实际偏小；根据ρ=可知，m 不变．V偏小，则所测得鹅卵石的密度将偏大．故答案为：（1）A；（2）测量过程中调节平衡螺母；（3）27；10；2.7；（4）不变；（5）偏大．【点评】本题考查了天平的调节、量筒读数、天平的读数、固体密度的测量方法等，掌握原理，学习中学会以不变应万变．。

重庆市2016年初中毕业暨高中招生考试物理试题(A卷)（全卷共四个大题满分80分与化学共用120分钟完卷）注意事项：1．试题的答案书写在答题卡（卷）上，不得在试卷上直接作答。

2．作答前认真阅读答题卡（卷）上的注意事项。

3．考试结束，由监考人员将试题和答题卡（卷）一并收回。

4．全卷取g＝10N/kg,ρ水=1.0×103kg/m3一、选择题（本题共8个小题，每小题只有一个选项符合题意，每小题3分，共24分。

）1. 如图1所示的热现象通过凝华形成的是（）2.对生活中物理量的认识，下列数据最接近实际的是( )A. 教室里课桌的高度约为75 dmB. 一节新干电池的电压约为36 VC. 九年级学生100 m短跑的成绩约为8 sD. 在我们就读的学校，水沸腾时的温度约为98℃3. 如图2所示的光现象中，主要是由于光的反射形成的是（）4. 如图3所示，小杜同学用丝绸摩擦过的玻璃棒接触验电器的金属球，看到验电器的金属箔张开，在这个过程中（）A. 玻璃棒和验电器都带负电荷B. 玻璃棒带正电荷，验电器带负电荷C. 用丝绸摩擦过的玻璃棒产生了电荷D. 金属箔张开是因为同种电荷相排斥5. 中国已成为机器人与智能装备产业全球最大应用市场，在第二届中国（重庆）国际机器人及智能制造装备论坛暨博览会上，如图4所示是送餐机器人工作时在水平地面上匀速滑行。

下列说法正确的是（）A. 餐盘相对于机器人是运动的B. 餐盘中食品受到平衡力作用C. 机器人在水平地面匀速前行过程中机械能增大D. 机器人在水平地面匀速前行时不受摩擦力的作用6. 如图5所示的物理现象设计的物理知识正确的是（）A. 电风扇工作时主要将电能转化为机械能B. 家庭电路中的电能表是测量电流做功快慢的C. 法拉第根据图示电磁感应的原理制成了电动机D. 测电笔按图示的方法使用可以辨别家庭电路中的火线与零线7. 如图6所示电路，电源电压恒为6 V，定值电阻R1为10 Ω，滑动变阻器R2的规格为“20 Ω 0.5 A”，电压表量程为0~3 V，电流表量程为0~0.6 A。

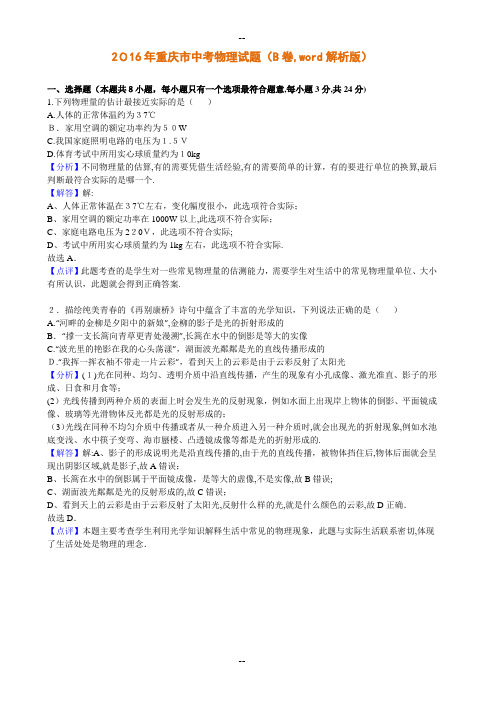

2０16年重庆市中考物理试题（B卷,word解析版）一、选择题（本题共８小题，每小题只有一个选项最符合题意,每小题3分,共24分)1.下列物理量的估计最接近实际的是（）A.人体的正常体温约为３7℃Ｂ．家用空调的额定功率约为５０WC.我国家庭照明电路的电压为１.５ＶD.体育考试中所用实心球质量约为１0kg【分析】不同物理量的估算,有的需要凭借生活经验,有的需要简单的计算，有的要进行单位的换算,最后判断最符合实际的是哪一个.【解答】解:A、人体正常体温在３7℃左右，变化幅度很小，此选项符合实际；B、家用空调的额定功率在1000W以上,此选项不符合实际；C、家庭电路电压为2２0Ｖ，此选项不符合实际;D、考试中所用实心球质量约为1kg左右，此选项不符合实际.故选A．【点评】此题考查的是学生对一些常见物理量的估测能力，需要学生对生活中的常见物理量单位、大小有所认识，此题就会得到正确答案.２．描绘纯美青春的《再别康桥》诗句中蕴含了丰富的光学知识，下列说法正确的是（）A.“河畔的金柳是夕阳中的新娘”,金柳的影子是光的折射形成的B．“撑一支长篙向青草更青处漫溯”,长篙在水中的倒影是等大的实像C.“波光里的艳影在我的心头荡漾”，湖面波光粼粼是光的直线传播形成的Ｄ.“我挥一挥衣袖不带走一片云彩”，看到天上的云彩是由于云彩反射了太阳光【分析】(１)光在同种、均匀、透明介质中沿直线传播，产生的现象有小孔成像、激光准直、影子的形成、日食和月食等；(2）光线传播到两种介质的表面上时会发生光的反射现象，例如水面上出现岸上物体的倒影、平面镜成像、玻璃等光滑物体反光都是光的反射形成的；（3）光线在同种不均匀介质中传播或者从一种介质进入另一种介质时,就会出现光的折射现象,例如水池底变浅、水中筷子变弯、海市蜃楼、凸透镜成像等都是光的折射形成的.【解答】解:A、影子的形成说明光是沿直线传播的,由于光的直线传播，被物体挡住后,物体后面就会呈现出阴影区域,就是影子,故A错误；B、长篙在水中的倒影属于平面镜成像，是等大的虚像,不是实像,故B错误;C、湖面波光粼粼是光的反射形成的,故C错误；D、看到天上的云彩是由于云彩反射了太阳光,反射什么样的光,就是什么颜色的云彩,故D正确．故选D．【点评】本题主要考查学生利用光学知识解释生活中常见的物理现象，此题与实际生活联系密切,体现了生活处处是物理的理念．3．元宵节吃元宵有团圆美满之意,如图所示,下列与元宵相关说法正确的是(）Ａ．煮元宵时冒的腾腾热气是升华现象Ｂ.油能把元宵炸得金黄是因为油的沸点高Ｃ．蒸元宵是通过做功的方式增加了元宵的内能D.露出馅的元宵香气四溢是因为分子间有力的作用【分析】(1)物质由气态变为液态叫液化;(２）不同液体的沸点一般不同；（3)改变物体内能的方式有做功和热传递,做功是能量的转化,热传递是能量的转移；(４）物质是由大量分子组成的，分子在永不停息地做无规则运动,分子间存在相互的作用力．【解答】解:A、煮元宵时冒的腾腾热气是小水滴，是水蒸气遇冷液化形成的,是液化现象,故A错误;B、油能把元宵炸得金黄是因为油的沸点高,故B正确;C、蒸元宵时,元宵从水蒸气中吸收热量，是通过热传递的方式增加元宵的内能，故Ｃ错误；D、露出馅的元宵香气四溢，是因为元宵的香气分子是在不断运动的,向四周扩散,使人们闻到元宵的香气，故D错误．故选Ｂ．【点评】本题考查了多个与热学有关的知识点,对每一个知识的理解要深入,这样才能在一些类似的说法中准确做出判断，这也是物理常考的内容.4.关于如图所示的电和磁知识描述错误的是( )Ａ．甲图说明同种电荷相互排斥Ｂ.乙图说明电流周围存在磁场C.丙图是电动机工作原理示意图D．丁图是有金属外壳的家用电器使用的插座【分析】（１)同种电荷相互排斥,异种电荷相互吸引；(2)通电导线周围存在磁场，属电流的磁效应实验;（3）电磁感应现象装置图没有电池,是发电机的原理；(4)有金属外壳的家用电器使用的插座．【解答】解：A、图甲中摩擦过的橡胶棒与橡胶棒靠近出现排斥现象,是研究同种电荷相互排斥,故A正确;Ｂ、图乙实验是研究通电导线周围存在磁场，是电流的磁效应实验，故B正确;C、图丙实验中没有电源,是研究电磁感应现象,是发电机的原理，故C错误；Ｄ、有金属外壳的家用电器使用的三孔插座,避免金属外壳带电接触后发生触电事故，故D正确.故选Ｃ.【点评】教材中的重要实验装置图要采用对比记忆的方法认真识记,包括实验装置的名称、说明的原理、重要的应用等.5．某中学的同学们发明的“超市购物秒结算”系统,在２016年重庆市青少年科技创新大赛上获一等奖,如图所示就是安装了这种系统的购物车.下列分析正确的是(）Ａ.购物车受到的总重力和支持力是一对相互作用力Ｂ.人推着购物车前行时,人相对于货物架是静止的C.购物车从静止到运动的过程中,车中的某个商品惯性变大了D.商品从货物架放入购物车的过程中,商品的运动状态发生了改变【分析】(1）相互作用力的条件:大小相等、方向相反、作用在两个物体上，作用在同一条直线上. （２)在研究物体运动时,要选择参照的标准，即参照物,物体的位置相对于参照物发生变化，则运动，不发生变化，则静止．(３)惯性大小只跟物体的质量大小有关,质量越大，惯性越大．（4）运动状态的改变包含运动速度的改变和运动方向的改变．【解答】解：A、购物车受到的总重力和支持力是作用在同一个物体上的两个力,是一对平衡力,不是相互作用力.故A错误；B、人推着购物车前行时,人相对于货物架之间的位置发生了变化,所以是运动的.故Ｂ错误;C、质量是惯性大小的唯一量度，购物车从静止到运动的过程中，车中的某个商品质量不变,惯性不变．故Ｃ错误;D、商品从货物架放入购物车的过程中,商品的运动状态发生了改变．故D正确．故选D.【点评】此题考查平衡力和相互作用力的区别、运动和静止的相对性、惯性、力的作用效果,是一道综合性较强的题目,但总体难度不大，掌握基础知识即可正确解题．６．某型号家用全自动豆浆机,可以把它简化为电动机M和加热管R两部分.在图中能实现这两部分各自独立工作的电路图是( )A．ﻩＢ.ﻩＣ. D.【分析】由题意可知,电动机Ｍ和加热管R都能各自独立工作,说明它们的连接方式是并联．【解答】解：因为电动机Ｍ和加热管R相互不影响,能独立工作，故应使电动机M和加热管Ｒ并联,且各自的支路有一个开关控制，干路上没有开关．故选B．【点评】本题考查了串并联电路的特点，知道并联的各用电器互不影响可以独立工作即可正确解题.7．甲、乙两个自重不计的薄壁圆柱形容器,盛有两种不同的液体,将两个相同的小球分别放入液体中,小球静止时位置如图所示，此时液面相平.则( ）A．甲中液体密度比乙中液体密度小Ｂ．小球在甲中所受浮力比乙中所受浮力大C.取出小球后容器底部压强变化量较小的是甲Ｄ．取出小球后甲容器和乙容器对桌面的压力相等【分析】（1）根据物体的浮沉条件判断浮力与重力的关系；(2）根据物体的浮沉情况判断出物体密度与液体密度的关系；(３）因为两个容器都是规则容器,因此将小球取出后，容器底部减小的压力等于小球的重力，又已知两容器底面积的关系，根据△ｐ=可知液体对容器底部的压强的变化量的关系.(４）根据求得的甲的密度较大,可知甲的质量较大，容器质量不计,则容器对桌面的压力等于容器内液体的重力,据此分析即可.【解答】解:Ａ、物体在乙中悬浮,则ρ乙=ρ物,在甲中漂浮，则ρ甲>ρ物,可知甲的密度较大,故A错误;B、甲悬浮，F浮甲=G排甲=G;乙漂浮，则F浮乙＝G排乙=G,可知Ｇ排甲=G排乙，两容器中物体受到的浮力相同，故B错误；C、因为两个小球完全相同,根据漂浮和悬浮可知,浮力都等于球的重力,则将球取出后,容器底部减小的压力等于球的重力，故减小的压力相等;又因为S甲＞S乙，由△p=可知，△p甲＜△p乙,故C正确；D、由A可知,ρ甲>ρ乙,已知S甲>S乙,此时h甲=ｈ乙，由ρ＝可得,m甲＞ｍ乙,则G甲>G乙,因甲、乙两个自重不计的薄壁圆柱形容器，故Ｆ甲=G甲，F乙=G乙,当取出小球后甲容器和乙容器对桌面的压力仍等于液体的重力,故仍然是Ｆ甲＞Ｆ乙，故D错误．故选C．【点评】本题主要考查了物体浮沉条件以及浮力公式、密度公式的应用,关键能够根据浮沉情况判断出液体的密度、所受浮力的关系，同时还要进行严密的推理，综合性较强,难度适中.８一只小灯泡标有“3.8V”字样,额定功率模糊不清，某同学设计了如图甲所示的电路进行测量，电源电压恒为6V，电压表、电流表使用的量程分别为０﹣3Ｖ、0﹣0.６A，滑动变阻器的规模为“10Ω1A”,他根据实验数据作出电压表、电流表示数的Ｕ﹣I图象，如图乙所示.则以下判断正确的是（）A．小灯泡的额定功率为０.８８WＢ.滑片向左移时电压表示数变大，小灯泡变亮C.变阻器允许连入电路的最大阻约为8.82ΩD.小灯泡正常发光2ｓ内，变阻器产生的电热为3.04Ｊ【分析】由电路图可知，灯泡Ｌ与滑动变阻器Ｒ串联，电压表测滑动变阻器两端的电压，电流表测电路中的电流．（1）额定电压下灯泡的实际功率和额定功率相等,根据串联电路的电压特点求出滑动变阻器两端的电压，根据图象读出电路中的电流，根据P=UI求出小灯泡的额定功率,根据Q=W=ＵＩt求出2s内变阻器产生的电热；(2)根据滑片的移动可知接入电路中电阻的变化，根据欧姆定律可知接入电路中电流的变化，根据图象可知灯泡两端的电压变化,根据串联电路的电压特点可知滑动变阻器两端的电压变化,根据P=UI可知灯泡实际功率的变化，再根据灯泡的亮暗取决于实际功率的大小判断其亮暗的变化;(3）当电压表的示数最大时滑动变阻器接入电路中的电阻最大,根据图象读出电路中的电流,根据欧姆定律求出滑动变阻器接入电路中的最大电阻.【解答】解:由电路图可知，灯泡L与滑动变阻器Ｒ串联,电压表测滑动变阻器两端的电压,电流表测电路中的电流.(1）因串联电路中总电压等于各分电压之和，所以，灯泡两端的电压ＵL=3．８Ｖ时滑动变阻器两端的电压:ＵR=U﹣U L=6V﹣3.８V=2.2V，由图象可知，电路中的电流I=０.４A,小灯泡的额定功率：P L=ＵL I=3.8Ｖ×０.4A=1.5２Ｗ,故A错误；2s内变阻器产生的电热：ＱＲ=ＷR=UＲＩt=2.2V×0.４A×2s＝1.75Ｊ,故D错误；(2）滑片向左移时，接入电路中的电阻变小，电路中的总电阻变小,电路中的电流变大,由图象可知,滑动变阻器两端的电压变小，灯泡两端的电压变大,灯泡的实际功率变大，即电压表的示数变小，小灯泡变亮，故B错误；（3)当电压表的示数最大U R′=3V时，滑动变阻器接入电路中的电阻最大,由图象可知，电路中的电流I′＝0.34A，则滑动变阻器接入电路中的最大电阻：R大＝=≈8．82Ω，故Ｃ正确.故选C．【点评】本题考查了串联电路的特点和欧姆定律、电功率公式的应用，关键是从图象中读出电压和电流的对应值．二、填空与作图题(本题共6小题，第14小题每图1分，其余每空1分，共12分）9．20１6年4月24日定为首个中国航天日,是为了纪念我国首枚人造卫星东方红一号发射成功，卫星加速升空的过程中重力势能变大，动能变大（选填“变大”、“变小”或“不变”).【分析】动能大小的影响因素:质量、速度．质量越大,速度越大，动能越大.重力势能大小的影响因素:质量、被举得高度．质量越大，高度越高，势能越大．【解答】解:卫星加速升空的过程中,质量不变，高度增加，所以重力势能变大;同时速度增大，所以动能变大.故答案为：变大；变大．【点评】卫星升空的过程中,动能和重力势能都是增大的,这是我们应该特别注意的．１0．小彬同学取0.５kｇ的碎冰,用温度计测出其初温如图所示为﹣１0℃,冰在空气中吸热至刚好达到熔点０℃的过程吸收热量 1.05×１04Ｊ[c冰=2.1×１03J/（kg•℃]．【分析】（１）温度计的读数关键是区分零上多少摄氏度还是零下多少摄氏度，要点是看数值的变化情况,数值自下而上变大时是零上多少摄氏度,反之是零下多少摄氏度．（2）根据Q吸=cm△ｔ计算该物质吸收的热量．【解答】解：（1)由图知,数值自下而上是变小的为零下多少摄氏度，为﹣10℃.（2）冰在空气中吸热至刚好达到熔点０℃的过程中升高的温度:△t=t﹣ｔ0=0℃﹣（﹣1０℃)＝１0℃，吸收的热量:Q吸=ｃm△t=２．1×103J／(kｇ•℃)×0.５ｋg×10℃=1．05×104J．故答案为：﹣１0;1．05×10４.【点评】此题考查温度计的读数和热量的计算,同学们平时解题应该注意解题的规律和要点，这样可以获得较高的学习效率．11．如图所示,在１5N的水平拉力Ｆ作用下，木板A在水平地面匀速向右运动的过程中,物体B相对于地面静止，此时弹簧测力计的示数为3N,则B所受滑动摩擦力方向水平向右(选填“左”或“右”),A受到地面的摩擦力大小为１2 N．【分析】物体B处于平衡状态，据此判断其所受摩擦力的大小.根据摩擦力的概念可判断其所受摩擦力的方向．对A进行受力分析,再进一步确定地面对A的摩擦力大小．【解答】解：弹簧测力计的示数为3Ｎ,则弹簧测力计对B的拉力为3N，方向向左；B水平方向上受拉力和摩擦力，由二力平衡可得,摩擦力与拉力应大小相等,方向相反,故摩擦力大小为3N;摩擦力水平向右；以Ａ为研究对象,它受到向右的拉力为15N，同时受到地面对它的摩擦力和物体Ｂ对它的摩擦力，二者之和为1５N，所以地面对物体Ａ的摩擦力为１5N﹣３N=12Ｎ.故答案为：右；12．【点评】本题考查摩擦力的大小计算与方向的判断,要学会对物体进行受力分析，知道各个力之间的关系是正确解答的关键.12.如图所示的滑轮组（不计绳重及摩擦)，工人师傅用４0N的拉力将质量为５kg、底面积为１６00cm2的空吊篮Ａ匀速提升到二楼平台，此滑轮组的机械效率为61.２5%;若静止在二楼平台的吊篮里装了1020N的砖块,绳子B和C能承受的最大拉力分别为1000N和6０0Ｎ,当质量为5０ｋg的工人师傅拉绳子C时，吊篮对二楼平台的最小压强为750Pa．【分析】由图可知使用滑轮组承担物重的绳子股数n=2；(1)根据G=ｍｇ和η=×100%=×１00％＝×1００％求出滑轮组的机械效率;（2）先根据F=（G+Ｇ动)求出动滑轮的重力，然后根据G＝mg求出工人师傅的重力，再根据F＝(G+Ｇ动）求出作用在C处的力,并结合B、C承受的最大拉力确定作用在B、C上的作用力，进一步得出吊篮对平台的最小压力,最后根据ｐ＝求出最小压强．【解答】解：（1)滑轮组的机械效率：η=×10０%＝×１0０%=×1０0%=×１０0%=×100%=61.２5%;（２）由F=（G+G动)可得,动滑轮的重力:G动=2Ｆ﹣G=2×4０N﹣5kg×9.8N／ｋｇ=31N；工人师傅的重力：G人=m人g=50ｋg×9.８N/kｇ=490N；因为绳子Ｂ承受的最大拉力大于工人师傅的重力，所以作用在B端的拉力为４90N；由F′＝(F C+G动）可得，此时C端的作用力：F C=２F′﹣G动＝２×490Ｎ﹣31Ｎ＝94９N<１０００N，因此此时吊篮对二楼平台的压强最小；最小压强:ｐ===750Pa．故答案为：61．25%；750.【点评】本题考查了压强、机械效率的计算，关键是公式及其变形式的灵活应用,要注意绳子有效股数的判断和B端拉力的判断．13．如图所示，世界上第一架3Ｄ打印无人驾驶飞机﹣﹣“SULSＡ”,机身质量仅为3kｇ,翼展2ｍ，它的主体部分是把尼龙熔化后再凝固的方式层层打印出来的.SUＬSA被用来协助破冰舰在南极破冰，它从破冰舰的甲板上起飞,船上工作人员通过笔记本电脑对其进行远程控制，并接收通过机载摄像头拍摄的实时画面，为这艘破冰舰探索最佳前行路径，它结束任务后自动在水上降落.ＳULSA为人们探索南极海域带来极大的便利．请找出一个与以上情景有关的物理信息,并指出对应的物理知识,不得与示例重复. 示例:物理信息:笔记本电脑进行远程控制;物理知识：利用了电磁波．作答:物理信息:通过机载摄像头拍摄的实时画面；物理知识通过凸透镜成倒立、缩小的实像 .【分析】可从凸透镜的成像规律、力的知识等因素分析即可判断;【解答】解:此题中“通过机载摄像头拍摄的实时画面”，即摄像头相当于一个凸透镜，是利用凸透镜成像的原理工作的;再如,飞机加速升空时所受力的情况怎样,其原因是：此时飞机受到的升力大于自身的重力等；故答案为:通过机载摄像头拍摄的实时画面；通过凸透镜成倒立、缩小的实像;【点评】此题为开放性题目，所以据情境提出合理的问题即可．1４.完成下列作图:(1）如图1所示，入射光与反射面的夹角为3０°，请画出其对应的反射光线;（2）如图2所示,杠杆OＡ在动力F的作用下可绕O点转动，请画出动力F的力臂l.【分析】（１）要解决此题，需要掌握光的反射定律的内容:反射光线与入射光线、法线在同一平面上;反射光线和入射光线分居在法线的两侧；反射角等于入射角.可归纳为:“三线共面，两线分居，两角相等”．要掌握入射角和反射角的概念:入射角是入射光线与法线的夹角;反射角是反射光线与法线的夹角.(2)力臂是支点到力的作用线的距离；由支点向力的作用线做垂线，垂线段的长度即为力臂.【解答】解：(1）先过入射点垂直平面镜作出法线,再根据反射角等于入射角在法线的右侧画出反射光线，入射光线与平面镜的夹角为30°,所以入射角为90°﹣３0°＝6０°，故反射角也为60°．如图所示：(２）支点为Ｏ，反向延长力的作用线，然后从支点Ｏ作力Ｆ的作用线的垂线段,垂线段即为力F的力臂,如下图所示:【点评】(1)在用光的反射定律作图时,注意一些技巧：反射角等于入射角、法线垂直反射面、法线为入射光线和反射光线的角平分线等;(2）本题主要考查了有关力臂的画法，首先要掌握力臂的概念,找出支点和力的作用线,从而正确地画出力臂．三、实验探究题（本题共3小题,15小题5分,１6小题８分,17小题9分，共22分）１5．在做“探究凸透镜成像规律”的实验中:(1)一束平行光通过凸透镜后在光屏上得到一个最小最亮的光点，如图甲所示,则凸透镜的焦距为10．00 ｃｍ,调节光具座上烛焰、透镜和光屏三者的中心在同一高度;（2）如图乙所示,烛焰恰好在光屏上成倒立、放大（选填“放大”、“缩小”或“等大”)的实像，生活中的投影仪(选填“照相机”、“投影仪”或“放大镜”）就是利用了这样的成像原理；（3)在(２）小问的基础上将蜡烛远离凸透镜，则应将光屏靠近（选填“远离”或“靠近”)凸透镜才能再次在光屏上成清晰的像.【分析】（1）通过图所示的现象,结合凸透镜焦点的定义即可确定该凸透镜的焦距.实验前要调节烛焰、透镜和光屏三者的中心在同一高度；（2）根据物体在凸透镜的一倍焦距和二倍焦距之间的成像性质进行判断．（3）凸透镜成实像时,物距增大,像距减小,像变小．【解答】解:(1）平行于主光轴的光线经凸透镜后会聚在主光轴上一点,这点是凸透镜的焦点.焦点到光心的距离是凸透镜的焦距,所以凸透镜的焦距是１０.0０cm.实验前应先调节光具座上烛焰、透镜和光屏三者的中心在同一高度，这样可使像成在光屏的中央；(2)凸透镜的焦距是10．00cm,烛焰放在距凸透镜15cm处时,物体在凸透镜的一倍焦距和二倍焦距之间，成倒立放大的实像．幻灯机和投影仪就是利用这一成像规律工作的.（3）将蜡烛在乙图的基础上远离透镜,物距增大,像距要减小，所以光屏靠近凸透镜，才能在光屏上得到清晰的像.故答案为：（１）１0．００;同一高度；(2)放大;投影仪;（3)靠近.【点评】了解焦距的概念和实验的调节要求．掌握凸透镜成像的三种情况和应用的凸透镜成像习题的重要依据,一定要掌握:u>2ｆ，成倒立、缩小的实像.2ｆ>u＞f,成倒立、放大的实像．u＜f，成正立、放大的虚像．16．某中学环保小组在长江边取适量江水样品,分别进行了江水密度的测量:（１)小薇把样品带回学校，用天平和量筒做了如下实验：①将天平放在水平台上,把游码移到零刻度线处,发现指针在分度盘的左侧，要使横梁平衡，应将平衡螺母向右(选填“右”或“左”)调，直至天平平衡；②用天平测出空烧杯的质量为30ｇ，在烧杯中倒入适量的江水样品，测出烧杯和江水的总质量如图甲所示，则烧杯中江水的质量为39.６g,将烧杯中的江水全部倒入量筒中，江水的体积如图乙所示，则江水的密度为 1.１g/cm３．③小薇用这种方法测出的江水密度比真实值偏大（选填“偏大”或“偏小”）．(2）小亮把样品带回家,用家里的一台电子秤（如图丙所示）和没喝完的半瓶纯净水,做了如下实验：①用电子秤测出半瓶纯净水的总质量为m１，并用笔在瓶身水面位置标记为A；②把瓶中的水全部用来浇花，然后吹干,用电子秤测出空瓶的质量为m２；③把江水慢慢倒入空瓶中，直至液面与标记A处相平,再用电子秤测出瓶的总质量为m3;④则江水的密度表达式ρ＝(纯净水的密度用ρ水表示);⑤小亮测算江水的体积使用了下列3种物理方法中的 BＡ.控制变量法 B.等量代替法C．类比法．【分析】（1）①使用前的调节:放:把天平放到水平桌面上；移；把游码移到标尺左端零刻线处;调:调节平衡螺母，使指针指在分度盘的中线处．②将天平右盘中所有砝码的质量与游码所对应的示数相加即为待测物体的质量，而后据密度的公式计算即可；③据该过程中，烧杯中的水不能全部倒出,判断出测量体积的情况，进而分析测量密度是偏大还是偏小即可;（2）据题意可知,此题是通过计算水的体积而得出江水的体积,即用到了转换法,即将江水的体积转换为水的体积；【解答】解：(1）①将天平放在水平桌面上,先将游码放在标尺左端的零刻度线处,若发现指针在分度盘中央的左侧,要使横梁平衡，应将平衡螺母向右调节；②在测量时,应将被测物体放在左偏中，向右盘中加减砝码;在甲图中，标尺的分度值是0．２ｇ，故此时烧杯和液体的质量是m=50g+10g+5g＋4.6g=6９.6g;故江水的质量是：69.6g﹣3０g＝３9.６g；所以江水的密度是:ρ=＝=１.1g/ｃｍ3;③小薇用这种方法测量时，江水的质量是准确的,但是测量江水的体积时,由于烧杯中的水不能全部倒出,所以测得江水的体积偏小,故据ρ=可知，测得密度偏大；（2)据上面的分析可知,此题是通过计算水的体积而得出江水的体积，即①用电子秤测出半瓶纯净水的总质量为ｍ１，并用笔在瓶身水面位置标记为A；②把瓶中的水全部用来浇花,然后吹干，用电子秤测出空瓶的质量为ｍ2；故此时的水的质量是:m＝m1﹣m２；故水的体积是：v==;③把江水慢慢倒入空瓶中，直至液面与标记A处相平，再用电子秤测出瓶的总质量为m3;故此时江水的质量是:m′＝m3﹣m２④则江水的密度表达式ρ=＝=;⑤此方法中,将江水的体积转换为水的体积,即转换法，故选B．。

重庆中考2016物理答案【篇一：2016年重庆市中考物理试卷(b卷)(解析版)】lass=txt>总分：80一、选择题（本题共8小题，每小题只有一个选项最符合题意，每小题3分，共24分）1．下列物理量的估计最接近实际的是（）a．人体的正常体温约为37℃b．家用空调的额定功率约为50wc．我国家庭照明电路的电压为1.5vd．体育考试中所用实心球质量约为10kg考点：温度；质量的估测；电压；额定功率．专题：应用题；估算综合应用题．分析：不同物理量的估算，有的需要凭借生活经验，有的需要简单的计算，有的要进行单位的换算，最后判断最符合实际的是哪一个．解答：解：a、人体正常体温在37℃左右，变化幅度很小，此选项符合实际；b、家用空调的额定功率在1000w以上，此选项不符合实际；c、家庭电路电压为220v，此选项不符合实际；d、考试中所用实心球质量约为1kg左右，此选项不符合实际．故选a．点评：此题考查的是学生对一些常见物理量的估测能力，需要学生对生活中的常见物理量单位、大小有所认识，此题就会得到正确答案．2．描绘纯美青春的《再别康桥》诗句中蕴含了丰富的光学知识，下列说法正确的是（）a．“河畔的金柳是夕阳中的新娘”，金柳的影子是光的折射形成的 b．“撑一支长篙向青草更青处漫溯”，长篙在水中的倒影是等大的实像c．“波光里的艳影在我的心头荡漾”，湖面波光粼粼是光的直线传播形成的d．“我挥一挥衣袖不带走一片云彩”，看到天上的云彩是由于云彩反射了太阳光考点：光的反射；光的折射现象及其应用．专题：应用题；光的传播和反射、平面镜成像；光的折射、光的色散．分析：（1）光在同种、均匀、透明介质中沿直线传播，产生的现象有小孔成像、激光准直、影子的形成、日食和月食等；（2）光线传播到两种介质的表面上时会发生光的反射现象，例如水面上出现岸上物体的倒影、平面镜成像、玻璃等光滑物体反光都是光的反射形成的；（3）光线在同种不均匀介质中传播或者从一种介质进入另一种介质时，就会出现光的折射现象，例如水池底变浅、水中筷子变弯、海市蜃楼、凸透镜成像等都是光的折射形成的．解答：解：a、影子的形成说明光是沿直线传播的，由于光的直线传播，被物体挡住后，物体后面就会呈现出阴影区域，就是影子，故a 错误；b、长篙在水中的倒影属于平面镜成像，是等大的虚像，不是实像，故b错误；c、湖面波光粼粼是光的反射形成的，故c错误；d、看到天上的云彩是由于云彩反射了太阳光，反射什么样的光，就是什么颜色的云彩，故d正确．故选d．点评：本题主要考查学生利用光学知识解释生活中常见的物理现象，此题与实际生活联系密切，体现了生活处处是物理的理念．3．元宵节吃元宵有团圆美满之意，如图所示，下列与元宵相关说法正确的是（）a．煮元宵时冒的腾腾热气是升华现象b．油能把元宵炸得金黄是因为油的沸点高c．蒸元宵是通过做功的方式增加了元宵的内能d．露出馅的元宵香气四溢是因为分子间有力的作用考点：生活中的升华现象；沸点及沸点与气压的关系；分子的热运动；热传递改变物体内能．专题：应用题；热和能．分析：（1）物质由气态变为液态叫液化；（2）不同液体的沸点一般不同；（3）改变物体内能的方式有做功和热传递，做功是能量的转化，热传递是能量的转移；（4）物质是由大量分子组成的，分子在永不停息地做无规则运动，分子间存在相互的作用力．解答：解：a、煮元宵时冒的腾腾热气是小水滴，是水蒸气遇冷液化形成的，是液化现象，故a错误；b、油能把元宵炸得金黄是因为油的沸点高，故b正确；c、蒸元宵时，元宵从水蒸气中吸收热量，是通过热传递的方式增加元宵的内能，故c错误；d、露出馅的元宵香气四溢，是因为元宵的香气分子是在不断运动的，向四周扩散，使人们闻到元宵的香气，故d错误．故选b．点评：本题考查了多个与热学有关的知识点，对每一个知识的理解要深入，这样才能在一些类似的说法中准确做出判断，这也是物理常考的内容．4．关于如图所示的电和磁知识描述错误的是（）a．甲图说明同种电荷相互排斥b．乙图说明电流周围存在磁场c．丙图是电动机工作原理示意图d．丁图是有金属外壳的家用电器使用的插座考点：磁极间的相互作用；通电直导线周围的磁场；电磁感应；插座的构造与工作方式．专题：应用题；图析法；其他综合题．分析：（1）同种电荷相互排斥，异种电荷相互吸引；（2）通电导线周围存在磁场，属电流的磁效应实验；（3）电磁感应现象装置图没有电池，是发电机的原理；（4）有金属外壳的家用电器使用的插座．解答：解：a、图甲中摩擦过的橡胶棒与橡胶棒靠近出现排斥现象，是研究同种电荷相互排斥，故a正确；b、图乙实验是研究通电导线周围存在磁场，是电流的磁效应实验，故b正确；c、图丙实验中没有电源，是研究电磁感应现象，是发电机的原理，故c错误；d、有金属外壳的家用电器使用的三孔插座，避免金属外壳带电接触后发生触电事故，故d正确．故选c．点评：教材中的重要实验装置图要采用对比记忆的方法认真识记，包括实验装置的名称、说明的原理、重要的应用等．5．某中学的同学们发明的“超市购物秒结算”系统，在2016年重庆市青少年科技创新大赛上获一等奖，如图所示就是安装了这种系统的购物车．下列分析正确的是（）a．购物车受到的总重力和支持力是一对相互作用力b．人推着购物车前行时，人相对于货物架是静止的c．购物车从静止到运动的过程中，车中的某个商品惯性变大了d．商品从货物架放入购物车的过程中，商品的运动状态发生了改变考点：平衡力和相互作用力的区分；运动和静止的相对性；惯性．专题：应用题；参照思想；运动和力．分析：（1）相互作用力的条件：大小相等、方向相反、作用在两个物体上，作用在同一条直线上．（2）在研究物体运动时，要选择参照的标准，即参照物，物体的位置相对于参照物发生变化，则运动，不发生变化，则静止．（3）惯性大小只跟物体的质量大小有关，质量越大，惯性越大．（4）运动状态的改变包含运动速度的改变和运动方向的改变．解答：解：a、购物车受到的总重力和支持力是作用在同一个物体上的两个力，是一对平衡力，不是相互作用力．故a错误；b、人推着购物车前行时，人相对于货物架之间的位置发生了变化，所以是运动的．故b错误；c、质量是惯性大小的唯一量度，购物车从静止到运动的过程中，车中的某个商品质量不变，惯性不变．故c错误；d、商品从货物架放入购物车的过程中，商品的运动状态发生了改变．故d正确．故选d．点评：此题考查平衡力和相互作用力的区别、运动和静止的相对性、惯性、力的作用效果，是一道综合性较强的题目，但总体难度不大，掌握基础知识即可正确解题．6．某型号家用全自动豆浆机，可以把它简化为电动机m和加热管r两部分．在图中能实现这两部分各自独立工作的电路图是（）a．考点：电路图设计． b． c． d．专题：图析法；电流和电路．分析：由题意可知，电动机m和加热管r都能各自独立工作，说明它们的连接方式是并联．解答：解：因为电动机m和加热管r相互不影响，能独立工作，故应使电动机m和加热管r并联，且各自的支路有一个开关控制，干路上没有开关．故选b．点评：本题考查了串并联电路的特点，知道并联的各用电器互不影响可以独立工作即可正确解题．7．甲、乙两个自重不计的薄壁圆柱形容器，盛有两种不同的液体，将两个相同的小球分别放入液体中，小球静止时位置如图所示，此时液面相平．则（）a．甲中液体密度比乙中液体密度小b．小球在甲中所受浮力比乙中所受浮力大c．取出小球后容器底部压强变化量较小的是甲d．取出小球后甲容器和乙容器对桌面的压力相等考点：物体的浮沉条件及其应用；压强大小比较．专题：推理法；压强和浮力；浮沉的应用．分析：（1）根据物体的浮沉条件判断浮力与重力的关系；（2）根据物体的浮沉情况判断出物体密度与液体密度的关系；（3）因为两个容器都是规则容器，因此将小球取出后，容器底部减小的压力等于小球的重力，又已知两容器底面积的关系，根据△p=?fs可知液体对容器底部的压强的变化量的关系．b、甲悬浮，f浮甲=g排甲=g；乙漂浮，则f浮乙=g排乙=g，可知g排甲=g排乙，两容器中物体受到的浮力相同，故b错误；c、因为两个小球完全相同，根据漂浮和悬浮可知，浮力都等于球的重力，则将球取出后，容器底部减小的压力等于球的重力，故减小的压力相等；又因为s甲＞s乙，由△p=?f可知，△p甲＜△p乙，故c正确；sv器，故f甲=g甲，f乙=g乙，当取出小球后甲容器和乙容器对桌面的压力仍等于液体的重力，故仍然是f甲＞f乙，故d错误．故选c．点评：本题主要考查了物体浮沉条件以及浮力公式、密度公式的应用，关键能够根据浮沉情况判断出液体的密度、所受浮力的关系，同时还要进行严密的推理，综合性较强，难度适中．a．小灯泡的额定功率为0.88wb．滑片向左移时电压表示数变大，小灯泡变亮d．小灯泡正常发光2s内，变阻器产生的电热为3.04j考点：欧姆定律的应用；电功率的计算；电热．专题：应用题；电路和欧姆定律；电能和电功率．分析：由电路图可知，灯泡l与滑动变阻器r串联，电压表测滑动变阻器两端的电压，电流表测电路中的电流．（1）额定电压下灯泡的实际功率和额定功率相等，根据串联电路的电压特点求出滑动变阻器两端的电压，根据图象读出电路中的电流，根据p=ui求出小灯泡的额定功率，根据q=w=uit求出2s内变阻器产生的电热；（2）根据滑片的移动可知接入电路中电阻的变化，根据欧姆定律可知接入电路中电流的变化，根据图象可知灯泡两端的电压变化，根据串联电路的电压特点可知滑动变阻器两端的电压变化，根据p=ui可知灯泡实际功率的变化，再根据灯泡的亮暗取决于实际功率的大小判断其亮暗的变化；（3）当电压表的示数最大时滑动变阻器接入电路中的电阻最大，根据图象读出电路中的电流，根据欧姆定律求出滑动变阻器接入电路中的最大电阻．解答：解：由电路图可知，灯泡l与滑动变阻器r串联，电压表测滑动变阻器两端的电压，电流表测电路中的电流．（1）因串联电路中总电压等于各分电压之和，所以，灯泡两端的电压ul=3.8v时滑动变阻器两端的电压：ur=u-ul=6v-3.8v=2.2v，由图象可知，电路中的电流i=0.4a，（2）滑片向左移时，接入电路中的电阻变小，电路中的总电阻变小，电路中的电流变大，由图象可知，滑动变阻器两端的电压变小，灯泡两端的电压变大，灯泡的实际功率变大，即电压表的示数变小，小灯泡变亮，故b错误；（3）当电压表的示数最大ur′=3v时，滑动变阻器接入电路中的电阻最大，由图象可知，电路中的电流i′=0.34a，i0.34a故选c．点评：本题考查了串联电路的特点和欧姆定律、电功率公式的应用，关键是从图象中读出电压和电流的对应值．二、填空与作图题（本题共6小题，第14小题每图1分，其余每空1分，共12分）9．2016年4月24日定为首个中国航天日，是为了纪念我国首枚人造卫星东方红一号发射成功，卫星加速升空的过程中重力势能_______，动能 _______（选填“变大”、“变小”或“不变”）．考点：动能和势能的大小变化．专题：应用题；定性思想；机械能及其转化．分析：动能大小的影响因素：质量、速度．质量越大，速度越大，动能越大．重力势能大小的影响因素：质量、被举得高度．质量越大，高度越高，势能越大．解答：解：卫星加速升空的过程中，质量不变，高度增加，所以重力势能变大；同时速度增大，所以动能变大．故答案为：变大；变大．点评：卫星升空的过程中，动能和重力势能都是增大的，这是我们应该特别注意的．3考点：热量的计算；温度计的使用及其读数．专题：计算题；热和能．分析：（1）温度计的读数关键是区分零上多少摄氏度还是零下多少摄氏度，要点是看数值的变化情况，数值自下而上变大时是零上多少摄氏度，反之是零下多少摄氏度．（2）根据q吸=cm△t计算该物质吸收的热量．解答：解：（1）由图知，数值自下而上是变小的为零下多少摄氏度，为-10℃．（2）冰在空气中吸热至刚好达到熔点0℃的过程中升高的温度：△t=t-t0=0℃-（-10℃）=10℃，【篇二：2016年重庆市中考物理试题(b卷)】lass=txt>物理试题（b卷）一、选择题（本题共8个小题，每小题只有一个选项最符合题意，每小题3分，共24分。

2016年重庆市中考物理试卷（B卷）参考答案与试题解析一、选择题（本题共8小题，每小题只有一个选项最符合题意，每小题3分，共24分）1．下列物理量的估计最接近实际的是（）A．人体的正常体温约为37℃B．家用空调的额定功率约为50WC．我国家庭照明电路的电压为1.5VD．体育考试中所用实心球质量约为10kg【分析】不同物理量的估算，有的需要凭借生活经验，有的需要简单的计算，有的要进行单位的换算，最后判断最符合实际的是哪一个．【解答】解：A、人体正常体温在37℃左右，变化幅度很小，此选项符合实际；B、家用空调的额定功率在1000W以上，此选项不符合实际；C、家庭电路电压为220V，此选项不符合实际；D、考试中所用实心球质量约为1kg左右，此选项不符合实际．故选A．【点评】此题考查的是学生对一些常见物理量的估测能力，需要学生对生活中的常见物理量单位、大小有所认识，此题就会得到正确答案．2．描绘纯美青春的《再别康桥》诗句中蕴含了丰富的光学知识，下列说法正确的是（）A．“河畔的金柳是夕阳中的新娘”，金柳的影子是光的折射形成的B．“撑一支长篙向青草更青处漫溯”，长篙在水中的倒影是等大的实像C．“波光里的艳影在我的心头荡漾”，湖面波光粼粼是光的直线传播形成的D．“我挥一挥衣袖不带走一片云彩”，看到天上的云彩是由于云彩反射了太阳光【分析】（1）光在同种、均匀、透明介质中沿直线传播，产生的现象有小孔成像、激光准直、影子的形成、日食和月食等；（2）光线传播到两种介质的表面上时会发生光的反射现象，例如水面上出现岸上物体的倒影、平面镜成像、玻璃等光滑物体反光都是光的反射形成的；（3）光线在同种不均匀介质中传播或者从一种介质进入另一种介质时，就会出现光的折射现象，例如水池底变浅、水中筷子变弯、海市蜃楼、凸透镜成像等都是光的折射形成的．【解答】解：A、影子的形成说明光是沿直线传播的，由于光的直线传播，被物体挡住后，物体后面就会呈现出阴影区域，就是影子，故A错误；B、长篙在水中的倒影属于平面镜成像，是等大的虚像，不是实像，故B错误；C、湖面波光粼粼是光的反射形成的，故C错误；D、看到天上的云彩是由于云彩反射了太阳光，反射什么样的光，就是什么颜色的云彩，故D正确．故选D．【点评】本题主要考查学生利用光学知识解释生活中常见的物理现象，此题与实际生活联系密切，体现了生活处处是物理的理念．3．元宵节吃元宵有团圆美满之意，如图所示，下列与元宵相关说法正确的是（）A．煮元宵时冒的腾腾热气是升华现象B．油能把元宵炸得金黄是因为油的沸点高C．蒸元宵是通过做功的方式增加了元宵的内能D．露出馅的元宵香气四溢是因为分子间有力的作用【分析】（1）物质由气态变为液态叫液化；（2）不同液体的沸点一般不同；（3）改变物体内能的方式有做功和热传递，做功是能量的转化，热传递是能量的转移；（4）物质是由大量分子组成的，分子在永不停息地做无规则运动，分子间存在相互的作用力．【解答】解：A、煮元宵时冒的腾腾热气是小水滴，是水蒸气遇冷液化形成的，是液化现象，故A错误；B、油能把元宵炸得金黄是因为油的沸点高，故B正确；C、蒸元宵时，元宵从水蒸气中吸收热量，是通过热传递的方式增加元宵的内能，故C错误；D、露出馅的元宵香气四溢，是因为元宵的香气分子是在不断运动的，向四周扩散，使人们闻到元宵的香气，故D错误．故选B．【点评】本题考查了多个与热学有关的知识点，对每一个知识的理解要深入，这样才能在一些类似的说法中准确做出判断，这也是物理常考的内容．4．关于如图所示的电和磁知识描述错误的是（）A．甲图说明同种电荷相互排斥B．乙图说明电流周围存在磁场C．丙图是电动机工作原理示意图D．丁图是有金属外壳的家用电器使用的插座【分析】（1）同种电荷相互排斥，异种电荷相互吸引；（2）通电导线周围存在磁场，属电流的磁效应实验；（3）电磁感应现象装置图没有电池，是发电机的原理；（4）有金属外壳的家用电器使用的插座．【解答】解：A、图甲中摩擦过的橡胶棒与橡胶棒靠近出现排斥现象，是研究同种电荷相互排斥，故A正确；B、图乙实验是研究通电导线周围存在磁场，是电流的磁效应实验，故B正确；C、图丙实验中没有电源，是研究电磁感应现象，是发电机的原理，故C错误；D、有金属外壳的家用电器使用的三孔插座，避免金属外壳带电接触后发生触电事故，故D 正确．故选C．【点评】教材中的重要实验装置图要采用对比记忆的方法认真识记，包括实验装置的名称、说明的原理、重要的应用等．5．某中学的同学们发明的“超市购物秒结算”系统，在2016年重庆市青少年科技创新大赛上获一等奖，如图所示就是安装了这种系统的购物车．下列分析正确的是（）A．购物车受到的总重力和支持力是一对相互作用力B．人推着购物车前行时，人相对于货物架是静止的C．购物车从静止到运动的过程中，车中的某个商品惯性变大了D．商品从货物架放入购物车的过程中，商品的运动状态发生了改变【分析】（1）相互作用力的条件：大小相等、方向相反、作用在两个物体上，作用在同一条直线上．（2）在研究物体运动时，要选择参照的标准，即参照物，物体的位置相对于参照物发生变化，则运动，不发生变化，则静止．（3）惯性大小只跟物体的质量大小有关，质量越大，惯性越大．（4）运动状态的改变包含运动速度的改变和运动方向的改变．【解答】解：A、购物车受到的总重力和支持力是作用在同一个物体上的两个力，是一对平衡力，不是相互作用力．故A错误；B、人推着购物车前行时，人相对于货物架之间的位置发生了变化，所以是运动的．故B错误；C、质量是惯性大小的唯一量度，购物车从静止到运动的过程中，车中的某个商品质量不变，惯性不变．故C错误；D、商品从货物架放入购物车的过程中，商品的运动状态发生了改变．故D正确．故选D．【点评】此题考查平衡力和相互作用力的区别、运动和静止的相对性、惯性、力的作用效果，是一道综合性较强的题目，但总体难度不大，掌握基础知识即可正确解题．6．某型号家用全自动豆浆机，可以把它简化为电动机M和加热管R两部分．在图中能实现这两部分各自独立工作的电路图是（）A．B．C．D．【分析】由题意可知，电动机M和加热管R都能各自独立工作，说明它们的连接方式是并联．【解答】解：因为电动机M和加热管R相互不影响，能独立工作，故应使电动机M和加热管R并联，且各自的支路有一个开关控制，干路上没有开关．故选B．【点评】本题考查了串并联电路的特点，知道并联的各用电器互不影响可以独立工作即可正确解题．7．甲、乙两个自重不计的薄壁圆柱形容器，盛有两种不同的液体，将两个相同的小球分别放入液体中，小球静止时位置如图所示，此时液面相平．则（）A．甲中液体密度比乙中液体密度小B．小球在甲中所受浮力比乙中所受浮力大C．取出小球后容器底部压强变化量较小的是甲D．取出小球后甲容器和乙容器对桌面的压力相等【分析】（1）根据物体的浮沉条件判断浮力与重力的关系；（2）根据物体的浮沉情况判断出物体密度与液体密度的关系；（3）因为两个容器都是规则容器，因此将小球取出后，容器底部减小的压力等于小球的重力，又已知两容器底面积的关系，根据△p=可知液体对容器底部的压强的变化量的关系．（4）根据求得的甲的密度较大，可知甲的质量较大，容器质量不计，则容器对桌面的压力等于容器内液体的重力，据此分析即可．【解答】解：A、物体在乙中悬浮，则ρ乙=ρ物，在甲中漂浮，则ρ甲＞ρ物，可知甲的密度较大，故A错误；B、甲悬浮，F浮甲=G排甲=G；乙漂浮，则F浮乙=G排乙=G，可知G排甲=G排乙，两容器中物体受到的浮力相同，故B错误；C、因为两个小球完全相同，根据漂浮和悬浮可知，浮力都等于球的重力，则将球取出后，容器底部减小的压力等于球的重力，故减小的压力相等；又因为S甲＞S乙，由△p=可知，△p甲＜△p乙，故C正确；D、由A可知，ρ甲＞ρ乙，已知S甲＞S乙，此时h甲=h乙，由ρ=可得，m甲＞m乙，则G甲＞G乙，因甲、乙两个自重不计的薄壁圆柱形容器，故F甲=G甲，F乙=G乙，当取出小球后甲容器和乙容器对桌面的压力仍等于液体的重力，故仍然是F甲＞F乙，故D错误．故选C．【点评】本题主要考查了物体浮沉条件以及浮力公式、密度公式的应用，关键能够根据浮沉情况判断出液体的密度、所受浮力的关系，同时还要进行严密的推理，综合性较强，难度适中．8一只小灯泡标有“3.8V”字样，额定功率模糊不清，某同学设计了如图甲所示的电路进行测量，电源电压恒为6V，电压表、电流表使用的量程分别为0﹣3V、0﹣0.6A，滑动变阻器的规模为“10Ω1A”，他根据实验数据作出电压表、电流表示数的U﹣I图象，如图乙所示．则以下判断正确的是（）A．小灯泡的额定功率为0.88WB．滑片向左移时电压表示数变大，小灯泡变亮C．变阻器允许连入电路的最大阻约为8.82ΩD．小灯泡正常发光2s内，变阻器产生的电热为3.04J【分析】由电路图可知，灯泡L与滑动变阻器R串联，电压表测滑动变阻器两端的电压，电流表测电路中的电流．（1）额定电压下灯泡的实际功率和额定功率相等，根据串联电路的电压特点求出滑动变阻器两端的电压，根据图象读出电路中的电流，根据P=UI求出小灯泡的额定功率，根据Q=W=UIt求出2s内变阻器产生的电热；（2）根据滑片的移动可知接入电路中电阻的变化，根据欧姆定律可知接入电路中电流的变化，根据图象可知灯泡两端的电压变化，根据串联电路的电压特点可知滑动变阻器两端的电压变化，根据P=UI可知灯泡实际功率的变化，再根据灯泡的亮暗取决于实际功率的大小判断其亮暗的变化；（3）当电压表的示数最大时滑动变阻器接入电路中的电阻最大，根据图象读出电路中的电流，根据欧姆定律求出滑动变阻器接入电路中的最大电阻．【解答】解：由电路图可知，灯泡L与滑动变阻器R串联，电压表测滑动变阻器两端的电压，电流表测电路中的电流．（1）因串联电路中总电压等于各分电压之和，所以，灯泡两端的电压U L=3.8V时滑动变阻器两端的电压：U R=U﹣U L=6V﹣3.8V=2.2V，由图象可知，电路中的电流I=0.4A，小灯泡的额定功率：P L=U L I=3.8V×0.4A=1.52W，故A错误；2s内变阻器产生的电热：Q R=W R=U R It=2.2V×0.4A×2s=1.75J，故D错误；（2）滑片向左移时，接入电路中的电阻变小，电路中的总电阻变小，电路中的电流变大，由图象可知，滑动变阻器两端的电压变小，灯泡两端的电压变大，灯泡的实际功率变大，即电压表的示数变小，小灯泡变亮，故B错误；（3）当电压表的示数最大U R′=3V时，滑动变阻器接入电路中的电阻最大，由图象可知，电路中的电流I′=0.34A，则滑动变阻器接入电路中的最大电阻：R大==≈8.82Ω，故C正确．故选C．【点评】本题考查了串联电路的特点和欧姆定律、电功率公式的应用，关键是从图象中读出电压和电流的对应值．二、填空与作图题（本题共6小题，第14小题每图1分，其余每空1分，共12分）9．2016年4月24日定为首个中国航天日，是为了纪念我国首枚人造卫星东方红一号发射成功，卫星加速升空的过程中重力势能变大，动能变大（选填“变大”、“变小”或“不变”）．【分析】动能大小的影响因素：质量、速度．质量越大，速度越大，动能越大．重力势能大小的影响因素：质量、被举得高度．质量越大，高度越高，势能越大．【解答】解：卫星加速升空的过程中，质量不变，高度增加，所以重力势能变大；同时速度增大，所以动能变大．故答案为：变大；变大．【点评】卫星升空的过程中，动能和重力势能都是增大的，这是我们应该特别注意的．10．小彬同学取0.5kg的碎冰，用温度计测出其初温如图所示为﹣10℃，冰在空气中吸热至刚好达到熔点0℃的过程吸收热量 1.05×104J[c冰=2.1×103J/（kg•℃]．【分析】（1）温度计的读数关键是区分零上多少摄氏度还是零下多少摄氏度，要点是看数值的变化情况，数值自下而上变大时是零上多少摄氏度，反之是零下多少摄氏度．（2）根据Q吸=cm△t计算该物质吸收的热量．【解答】解：（1）由图知，数值自下而上是变小的为零下多少摄氏度，为﹣10℃．（2）冰在空气中吸热至刚好达到熔点0℃的过程中升高的温度：△t=t﹣t0=0℃﹣（﹣10℃）=10℃，吸收的热量：Q吸=cm△t=2.1×103J/（kg•℃）×0.5kg×10℃=1.05×104J．故答案为：﹣10；1.05×104．【点评】此题考查温度计的读数和热量的计算，同学们平时解题应该注意解题的规律和要点，这样可以获得较高的学习效率．11．如图所示，在15N的水平拉力F作用下，木板A在水平地面匀速向右运动的过程中，物体B相对于地面静止，此时弹簧测力计的示数为3N，则B所受滑动摩擦力方向水平向右（选填“左”或“右”），A受到地面的摩擦力大小为12N．【分析】物体B处于平衡状态，据此判断其所受摩擦力的大小．根据摩擦力的概念可判断其所受摩擦力的方向．对A进行受力分析，再进一步确定地面对A的摩擦力大小．【解答】解：弹簧测力计的示数为3N，则弹簧测力计对B的拉力为3N，方向向左；B水平方向上受拉力和摩擦力，由二力平衡可得，摩擦力与拉力应大小相等，方向相反，故摩擦力大小为3N；摩擦力水平向右；以A为研究对象，它受到向右的拉力为15N，同时受到地面对它的摩擦力和物体B对它的摩擦力，二者之和为15N，所以地面对物体A的摩擦力为15N﹣3N=12N．故答案为：右；12．【点评】本题考查摩擦力的大小计算与方向的判断，要学会对物体进行受力分析，知道各个力之间的关系是正确解答的关键．12．如图所示的滑轮组（不计绳重及摩擦），工人师傅用40N的拉力将质量为5kg、底面积为1600cm2的空吊篮A匀速提升到二楼平台，此滑轮组的机械效率为61.25%；若静止在二楼平台的吊篮里装了1020N的砖块，绳子B和C能承受的最大拉力分别为1000N和600N，当质量为50kg的工人师傅拉绳子C时，吊篮对二楼平台的最小压强为750Pa．【分析】由图可知使用滑轮组承担物重的绳子股数n=2；（1）根据G=mg和η=×100%=×100%=×100%求出滑轮组的机械效率；（2）先根据F=（G+G动）求出动滑轮的重力，然后根据G=mg求出工人师傅的重力，再根据F=（G+G动）求出作用在C处的力，并结合B、C承受的最大拉力确定作用在B、C上的作用力，进一步得出吊篮对平台的最小压力，最后根据p=求出最小压强．【解答】解：（1）滑轮组的机械效率：η=×100%=×100%=×100%=×100%=×100%=61.25%；（2）由F=（G+G动）可得，动滑轮的重力：G动=2F﹣G=2×40N﹣5kg×9.8N/kg=31N；工人师傅的重力：G人=m人g=50kg×9.8N/kg=490N；因为绳子B承受的最大拉力大于工人师傅的重力，所以作用在B端的拉力为490N；由F′=（F C+G动）可得，此时C端的作用力：F C=2F′﹣G动=2×490N﹣31N=949N＜1000N，因此此时吊篮对二楼平台的压强最小；最小压强：p===750Pa．故答案为：61.25%；750．【点评】本题考查了压强、机械效率的计算，关键是公式及其变形式的灵活应用，要注意绳子有效股数的判断和B端拉力的判断．13．如图所示，世界上第一架3D打印无人驾驶飞机﹣﹣“SULSA”，机身质量仅为3kg，翼展2m，它的主体部分是把尼龙熔化后再凝固的方式层层打印出来的．SULSA被用来协助破冰舰在南极破冰，它从破冰舰的甲板上起飞，船上工作人员通过笔记本电脑对其进行远程控制，并接收通过机载摄像头拍摄的实时画面，为这艘破冰舰探索最佳前行路径，它结束任务后自动在水上降落．SULSA为人们探索南极海域带来极大的便利．请找出一个与以上情景有关的物理信息，并指出对应的物理知识，不得与示例重复．示例：物理信息：笔记本电脑进行远程控制；物理知识：利用了电磁波．作答：物理信息：通过机载摄像头拍摄的实时画面；物理知识通过凸透镜成倒立、缩小的实像．【分析】可从凸透镜的成像规律、力的知识等因素分析即可判断；【解答】解：此题中“通过机载摄像头拍摄的实时画面”，即摄像头相当于一个凸透镜，是利用凸透镜成像的原理工作的；再如，飞机加速升空时所受力的情况怎样，其原因是：此时飞机受到的升力大于自身的重力等；故答案为：通过机载摄像头拍摄的实时画面；通过凸透镜成倒立、缩小的实像；【点评】此题为开放性题目，所以据情境提出合理的问题即可．14．完成下列作图：（1）如图1所示，入射光与反射面的夹角为30°，请画出其对应的反射光线；（2）如图2所示，杠杆OA在动力F的作用下可绕O点转动，请画出动力F的力臂l．【分析】（1）要解决此题，需要掌握光的反射定律的内容：反射光线与入射光线、法线在同一平面上；反射光线和入射光线分居在法线的两侧；反射角等于入射角．可归纳为：“三线共面，两线分居，两角相等”．要掌握入射角和反射角的概念：入射角是入射光线与法线的夹角；反射角是反射光线与法线的夹角．（2）力臂是支点到力的作用线的距离；由支点向力的作用线做垂线，垂线段的长度即为力臂．【解答】解：（1）先过入射点垂直平面镜作出法线，再根据反射角等于入射角在法线的右侧画出反射光线，入射光线与平面镜的夹角为30°，所以入射角为90°﹣30°=60°，故反射角也为60°．如图所示：（2）支点为O，反向延长力的作用线，然后从支点O作力F的作用线的垂线段，垂线段即为力F的力臂，如下图所示：【点评】（1）在用光的反射定律作图时，注意一些技巧：反射角等于入射角、法线垂直反射面、法线为入射光线和反射光线的角平分线等；（2）本题主要考查了有关力臂的画法，首先要掌握力臂的概念，找出支点和力的作用线，从而正确地画出力臂．三、实验探究题（本题共3小题，15小题5分，16小题8分，17小题9分，共22分）15．在做“探究凸透镜成像规律”的实验中：（1）一束平行光通过凸透镜后在光屏上得到一个最小最亮的光点，如图甲所示，则凸透镜的焦距为10.00cm，调节光具座上烛焰、透镜和光屏三者的中心在同一高度；（2）如图乙所示，烛焰恰好在光屏上成倒立、放大（选填“放大”、“缩小”或“等大”）的实像，生活中的投影仪（选填“照相机”、“投影仪”或“放大镜”）就是利用了这样的成像原理；（3）在（2）小问的基础上将蜡烛远离凸透镜，则应将光屏靠近（选填“远离”或“靠近”）凸透镜才能再次在光屏上成清晰的像．【分析】（1）通过图所示的现象，结合凸透镜焦点的定义即可确定该凸透镜的焦距．实验前要调节烛焰、透镜和光屏三者的中心在同一高度；（2）根据物体在凸透镜的一倍焦距和二倍焦距之间的成像性质进行判断．（3）凸透镜成实像时，物距增大，像距减小，像变小．【解答】解：（1）平行于主光轴的光线经凸透镜后会聚在主光轴上一点，这点是凸透镜的焦点．焦点到光心的距离是凸透镜的焦距，所以凸透镜的焦距是10.00cm．实验前应先调节光具座上烛焰、透镜和光屏三者的中心在同一高度，这样可使像成在光屏的中央；（2）凸透镜的焦距是10.00cm，烛焰放在距凸透镜15cm处时，物体在凸透镜的一倍焦距和二倍焦距之间，成倒立放大的实像．幻灯机和投影仪就是利用这一成像规律工作的．（3）将蜡烛在乙图的基础上远离透镜，物距增大，像距要减小，所以光屏靠近凸透镜，才能在光屏上得到清晰的像．故答案为：（1）10.00；同一高度；（2）放大；投影仪；（3）靠近．【点评】了解焦距的概念和实验的调节要求．掌握凸透镜成像的三种情况和应用的凸透镜成像习题的重要依据，一定要掌握：u＞2f，成倒立、缩小的实像．2f＞u＞f，成倒立、放大的实像．u＜f，成正立、放大的虚像．16．某中学环保小组在长江边取适量江水样品，分别进行了江水密度的测量：（1）小薇把样品带回学校，用天平和量筒做了如下实验：①将天平放在水平台上，把游码移到零刻度线处，发现指针在分度盘的左侧，要使横梁平衡，应将平衡螺母向右（选填“右”或“左”）调，直至天平平衡；②用天平测出空烧杯的质量为30g，在烧杯中倒入适量的江水样品，测出烧杯和江水的总质量如图甲所示，则烧杯中江水的质量为39.6g，将烧杯中的江水全部倒入量筒中，江水的体积如图乙所示，则江水的密度为 1.1g/cm3．③小薇用这种方法测出的江水密度比真实值偏大（选填“偏大”或“偏小”）．（2）小亮把样品带回家，用家里的一台电子秤（如图丙所示）和没喝完的半瓶纯净水，做了如下实验：①用电子秤测出半瓶纯净水的总质量为m1，并用笔在瓶身水面位置标记为A；②把瓶中的水全部用来浇花，然后吹干，用电子秤测出空瓶的质量为m2；③把江水慢慢倒入空瓶中，直至液面与标记A处相平，再用电子秤测出瓶的总质量为m3；④则江水的密度表达式ρ=（纯净水的密度用ρ水表示）；⑤小亮测算江水的体积使用了下列3种物理方法中的BA．控制变量法B．等量代替法C．类比法．【分析】（1）①使用前的调节：放：把天平放到水平桌面上；移；把游码移到标尺左端零刻线处；调：调节平衡螺母，使指针指在分度盘的中线处．②将天平右盘中所有砝码的质量与游码所对应的示数相加即为待测物体的质量，而后据密度的公式计算即可；③据该过程中，烧杯中的水不能全部倒出，判断出测量体积的情况，进而分析测量密度是偏大还是偏小即可；（2）据题意可知，此题是通过计算水的体积而得出江水的体积，即用到了转换法，即将江水的体积转换为水的体积；【解答】解：（1）①将天平放在水平桌面上，先将游码放在标尺左端的零刻度线处，若发现指针在分度盘中央的左侧，要使横梁平衡，应将平衡螺母向右调节；②在测量时，应将被测物体放在左偏中，向右盘中加减砝码；在甲图中，标尺的分度值是0.2g，故此时烧杯和液体的质量是m=50g+10g+5g+4.6g=69.6g；故江水的质量是：69.6g﹣30g=39.6g；所以江水的密度是：ρ===1.1g/cm3；③小薇用这种方法测量时，江水的质量是准确的，但是测量江水的体积时，由于烧杯中的水不能全部倒出，所以测得江水的体积偏小，故据ρ=可知，测得密度偏大；（2）据上面的分析可知，此题是通过计算水的体积而得出江水的体积，即①用电子秤测出半瓶纯净水的总质量为m1，并用笔在瓶身水面位置标记为A；②把瓶中的水全部用来浇花，然后吹干，用电子秤测出空瓶的质量为m2；故此时的水的质量是：m=m1﹣m2；故水的体积是：v==；③把江水慢慢倒入空瓶中，直至液面与标记A处相平，再用电子秤测出瓶的总质量为m3；故此时江水的质量是：m′=m3﹣m2④则江水的密度表达式ρ===；⑤此方法中，将江水的体积转换为水的体积，即转换法，故选B．故答案为：（1）①水平；右；②39.6；1.1；③偏大；（2）③标记A处；④；⑤B．【点评】此题考查了天平的正确使用、密度的测量及转换法在测量密度过程中的应用，是一道综合性的实验题．17．小薇和小亮两位同学在“探究电流与电压的关系”的实验中，电源使用两节新干电池，滑动变阻器R′的规格是“20Ω 2A”．（1）如图甲所示是小薇画出的电路图，小亮进行实物连线如图乙所示，请你在虚线框内把电路图补画完整（要求所补画的元件与实物电路对应）．（2）开关闭合前，小亮发现电流表的指针在零刻度线左端，如图丙所示，其原因是B（选填“A”或“B”）A．电流表没调零B．电流表正负极接反了（3）确认电路无误后，闭合开关进行实验，4次实验时电流表示数为0.5A，电压表示数如图丁所示，记为 2.5V；他们记录的数据如表所示，老师指出其中一组数据有拼凑的嫌疑，你认为是第①组（填写实验序号），理由是第1次实验的电压不可能低至0.6V或第1。

重庆市2016年初中毕业暨高中招生考试物理试题（B）（全卷共四个大题，满分80分与化学共用120分钟）注意事项：1．试题的答案书写在答题卡上，不得在试卷上直接作答。

2．作答前认真阅读答题卡上的注意事项。

3．考试结束，由监考人员将试题和答题卡一并收回。

4．全卷取g＝10N/kg＝1.0×103kg/m3。

，。

一、选择题（本题共8个小题，每小题只有一个选项最符合题意，每小题3分，共24分。

）1．下列物理量的估计最接近实际的是A．人体的正常体温约为37℃B．家用空调的额定功率约为50WC．我国家庭照明电路的电压为1.5V D．体育考试中所用实心球质量约为10 kg2．描绘纯美青春的《再别康桥》诗句中蕴含了丰富的光学知识。

下列说法正确的是A．“河畔的金柳是夕阳中的新娘”，金柳的影子是光的折射形成的B．“撑一支长篙向青草更青处漫溯”，长篙在水中的倒影是等大的实像C．“波光里的艳影在我的心头荡漾”，湖面波光粼粼是光的直线传播形成的D．“我挥一挥衣袖不带走一片云彩”，看到天上的云彩是由于云彩反射了太阳光3．元宵节吃元宵有团圆美满之意，下列与元宵相关说法正确的是A．煮元宵时冒的腾腾热气是升华现象B．油能把元宵炸得金黄是因为油的沸点高C．蒸元宵是通过做功的方式增加了元宵的内能D．露出馅的元宵香气四溢是因为分子间有力的作用4．关于下图所示的电和磁知识描述错误的是A．甲图说明同种电荷相互排斥B．乙图说明电流周围存在磁场C．丙图是电动机工作原理示意图D．丁图是有金属外壳的家用电器使用的插座5．某中学的同学们发明的“超市购物秒结算”系统，在2016年重庆市青少年科技创新大赛上荣获一等奖，如右图所示就是安装了这种系统的购物车。

下列分析正确的是A．购物车受到的总重力和支持力是一对相互作用力B．人推着购物车前行时，人相对于货物架是静止的C．购物车从静止到运动的过程中，车中的某个商品惯性变大了D．商品从货物架放入购物车的过程中，商品的运动状态发生了改变6．某型号家用全自动豆浆机，可以把它简化为电动机M和加热管R两部分。

重庆市2016年初中毕业暨高中招生考试物理试题(A卷)（全卷共四个大题满分80分与化学共用120分钟完卷）注意事项：1．试题的答案书写在答题卡（卷）上，不得在试卷上直接作答。

2．作答前认真阅读答题卡（卷）上的注意事项。

3．考试结束，由监考人员将试题和答题卡（卷）一并收回。

4．全卷取g＝10N/kg,ρ水=1.0×103kg/m3一、选择题（本题共8个小题，每小题只有一个选项符合题意，每小题3分，共24分。

）1. 如图1所示的热现象通过凝华形成的是（）2. 对生活中物理量的认识，下列数据最接近实际的是( )A. 教室里课桌的高度约为75 dmB. 一节新干电池的电压约为36 VC. 九年级学生100 m短跑的成绩约为8 sD. 在我们就读的学校，水沸腾时的温度约为98℃3. 如图2所示的光现象中，主要是由于光的反射形成的是（）4. 如图3所示，小杜同学用丝绸摩擦过的玻璃棒接触验电器的金属球，看到验电器的金属箔张开，在这个过程中（）A. 玻璃棒和验电器都带负电荷B. 玻璃棒带正电荷，验电器带负电荷C. 用丝绸摩擦过的玻璃棒产生了电荷D. 金属箔张开是因为同种电荷相排斥5. 中国已成为机器人与智能装备产业全球最大应用市场，在第二届中国（重庆）国际机器人及智能制造装备论坛暨博览会上，如图4所示是送餐机器人工作时在水平地面上匀速滑行。

下列说法正确的是（）A. 餐盘相对于机器人是运动的B. 餐盘中食品受到平衡力作用C. 机器人在水平地面匀速前行过程中机械能增大D. 机器人在水平地面匀速前行时不受摩擦力的作用6. 如图5所示的物理现象设计的物理知识正确的是（）A. 电风扇工作时主要将电能转化为机械能B. 家庭电路中的电能表是测量电流做功快慢的C. 法拉第根据图示电磁感应的原理制成了电动机D. 测电笔按图示的方法使用可以辨别家庭电路中的火线与零线7. 如图6所示电路，电源电压恒为6 V，定值电阻R1为10 Ω，滑动变阻器R2的规格为“20 Ω 0.5 A”，电压表量程为0~3 V，电流表量程为0~0.6 A。

物理试卷 第1页（共18页） 物理试卷 第2页（共18页）绝密★启用前重庆市2016年初中毕业暨高中招生考试物 理本试卷满分80分,考试时间60分钟。

全卷取10N/kg g =,331.010kg/m =⨯水ρ一、选择题(本题共8小题,每小题3分,共24分。

每小题只有一个选项最符合题意) 1.如图所示的热现象通过凝华形成的是( )A .厨房蒸笼旁的“白汽”B .冬天清晨树叶上的“霜”C .夏天清晨小草上的“露珠”D .蜡烛燃烧流出的“烛泪”2.对生活中物理量的认识,下列数据最接近实际的是 ( )A .教室里课桌的高度约为75 dmB .一节新干电池的电压约为36 VC .九年级学生100 m 短跑的成绩约为8 sD .在我们就读的学校,水沸腾时的温度约为98 ℃ 3.如图所示的光现象中,主要是由于光的反射形成的是()A .路灯下的“人影”B .海面上的“海市蜃楼”C .菜园坝大桥的“倒影”D .看见溪水下的“石头”4.如图所示,小杜同学用与丝绸摩擦过的玻璃棒接触验电器的金属球,看到验电器的金属箔张开,在这个过程中( )A .玻璃棒和验电器都带负电荷B .玻璃棒带正电荷,验电器带负电荷C .用丝绸摩擦过的玻璃棒产生了电荷D .金属箔张开是因为同种电荷相排斥5.中国已成为机器人与智能装备产业全球最大应用市场,在第二届中国(重庆)国际机器人及智能制造装备论坛暨博览会上,如图所示,是送餐机器人工作时,在水平地面上匀速前行。

下列说法正确的是( )A .餐盘相对于机器人是运动的B .餐盘中食品受到平衡力作用C .机器人在水平地面匀速前行过程中机械能增大D .机器人在水平地面匀速前行时不受摩擦力的作用 6.如图所示的物理现象涉及的物理知识正确的是()ABCDA .电风扇工作时主要将电能转化为机械能B .家庭电路中的电能表是测量电流做功快慢的仪表C .法拉第根据图示电磁感应的原理制成了电动机D .试电笔按图示的方法使用可以辨别家庭电路中的火线与零线7.如图所示电路,电源电压恒为6 V ,定值电阻R 1为10 Ω,滑动变阻器R 2的规格为“20Ω 0.5 A ”,电压表量程为0～3 V ,电流表量程为0～0.6 A 。

2016年重庆市中考物理试题（A卷）及参考答案与解析一、选择题（本题共8小题，每小题3分，共24分）1．如图所示的热现象通过凝华形成的是（）2．对生活中物理量的认识，下列数据最接近实际的是（）A．教室里课桌的高度约为75dm B．一节新干电池的电压约为36VC．九年级学生100m短跑的成绩约为8s D．在我们就读的学校，水沸腾时的温度约为98℃3．如图所示的光现象中，主要是由于光的反射形成的是（）4．如图所示，小杜同学用与丝绸摩擦过的玻璃棒接触验电器的金属球，看到验电器的金属箔张开，在这个过程中（）A．玻璃棒和验电器都带负电荷B．玻璃棒带正电荷，验电器带负电荷C．用丝绸摩擦过的玻璃棒产生了电荷D．金属箔张开是因为同种电荷相排斥5．中国已成为机器人与智能装备产业全球最大应用市场，在第二届中国（重庆）国际机器人及智能制造装备论坛暨博览会上，如图所示是送餐机器人工作时在水平地面上匀速前行．下列说法正确的是（）A．餐盘相对于机器人是运动的B．餐盘中食品受到平衡力作用C．机器人在水平地面匀速前行过程中机械能增大D．机器人在水平地面匀速前行时不受摩擦力的作用6．如图所示的物理现象涉及的物理知识正确的是（）A．电风扇工作时主要将电能转化为机械能B．家庭电路中的电能表是测量电流做功快慢的C．法拉第根据图示电磁感应的原理制成了电动机D．测电笔按图示的方法使用可以辨别家庭电路中的火线与零线7．如图所示电路，电源电压恒为6V，定值电阻R1为10Ω，滑动变阻器R2的规格为“20Ω 0.5A”，电压表量程为0～3V，电流表量程为0～0.6A．则（）A．电压表测量的是电阻R1两端的电压B．当变阻器R2的滑片P向左移动时，电压表的示数变小C．为了保证电路中各元件安全工作，变阻器R2接入电路的阻值范围是2﹣10ΩD．当变阻器R2接入电路中的阻值是8Ω时，通电1min电阻R1产生的热量是53.3J8．水平地面上有底面积为300cm2、不计质量的薄壁盛水柱形容器A，内有质量为400g、边长为10cm、质量分布均匀的正方体物块B，通过一根长10cm的细线与容器底部相连，此时水面距容器底30cm （如图），计算可得出（）A．绳子受到的拉力为14NB．容器对水平地面的压力是90NC．剪断绳子，待物块静止后水对容器底的压强变化了200paD．剪断绳子，待物块静止后水平地面受到的压强变化了200Pa二、填空作图题（本题共7小题，第14小题每图1分，其余每空1分，共12分）9．（2分）如图甲所示的装置测出凸透镜的焦距为cm，用该透镜“探究凸透镜成像规律”，当蜡烛、透镜位置如图乙时，移动光屏可成清晰的倒立、的实像．10．（2分）将一瓶容量为550mL的矿泉水放入冰箱一段时间后，水温从30℃降低到10℃，这是用方式改变了矿泉水的内能；在这个过程中水放出的热量为J．[c水=4.2×103J/（kg•℃）]．11．（2分）某建筑工地用图所示的滑轮组提升重物，人对绳的拉力F为400N，能将75kg的物体以0.1m/s的速度匀速提升，则拉力F的功率为W，此时滑轮组的机械效率为%（不计绳重和摩擦）．12．（2分）如图所示的电路中，电源电压、灯丝电阻都保持不变，灯L标有“6V 3W”字样，灯泡的电阻是Ω；当开关S闭合，滑动变阻器的滑片P在a、b两点间移动时，电压表示数的变化范围是5～8V，且滑片P位于b点时灯L的功率是滑片位于a点时灯L功率的16倍，电源电压是V．13．（2分）如图所示，2016年4月12日，长安睿骋自动驾驶汽车从重庆出发行程近2000km，途径狭窄车道、陡坡急弯、车流人流、雨雾天气等考验顺利到达北京．这款汽车具备全速自适应巡航、交通拥堵辅助、自动紧急刹车、车道对中、自动换道、主动限速及语音助手七大核心功能，不仅可以通过前视摄像头、前视雷达、高精地图等实现停走型自适应巡航，还可以实现超车换道．它代表了我国自主品牌汽车在无人驾驶研发领域的最新进展．请找出一个与以上情景有关的物理信息，并指出对应的物理知识，不得与示例重复．示例：物理信息：汽车通过前视雷达实现巡航；物理知识：电磁波传递信息．作答：物理信息：；物理知识：．14．（1分）请在图中的A点用箭头画出条形磁体外部磁感线的方向．15．（1分）如图甲所示是生活中常见的壁灯，图乙是根据壁灯建立的杠杆模型，请在图乙中画出并标明电灯受到重力的力臂l．三、实验探究题（本题共3小题，第15小题5分，第16小题8分，第17小题9分，共22分）16．（5分）完成下列两个小题：（1）在“探究平面镜成像”的实验中，如果将蜡烛靠近平板玻璃，像的大小将（选填“变大”、“变小”或“不变”）；在实验中如果把平板玻璃向右倾斜（如图丙），观察到蜡烛的像的大致位置在图中的处（选填“A”或“B”）．（2）小杜同学在做“观察水的沸腾”实验中，选用了实验室里常用的温度计，它是根据液体的原理制成的．图甲所示是某时刻温度计的示数为℃；继续加热，当水温上升到80℃时，每隔1min记录一次温度计的示数，直到水沸腾4min后停止读数，根据记录的数据画出了图乙示数的“温度﹣时间”图象，根据图象可知此次实验中水的沸点是℃．17．（8分）小杜同学在长江边捡到了一块漂亮的鹅卵石，他用天平和量筒测量鹅卵石的密度．（1）他设计了下列实验步骤：①用调节好的天平测出鹅卵石的质量m；②向量筒中倒进适量的水，读出水的体积V1；③根据密度的公式，算出鹅卵石的密度ρ；④将鹅卵石浸没在量筒内的水中，读出鹅卵石和水的总体积V2．他应采用正确的实验步骤顺序为（选填下列选项前的字母）．A、①②④③B、①②③④C、②③④①D、②③①④（2）如图甲所示，小杜在调节天平横梁平衡过程中的操作错误是．（3）小杜纠正错误后，重新调节天平平衡并测量鹅卵石的质量，当天平平衡时右盘砝码和游码如图乙所示，鹅卵石的质量为g；由图丙和丁可知鹅卵石的体积是cm3，计算出鹅卵石的密度为g/cm3．（4）若鹅卵石磨损后，它的密度将（选填“变大”、“变小”或“不变”）．（5）用量筒测量水的体积，读数时视线应与液体凹面的底部，若小杜在图丙中读数正确，在图丁中读数时视线仰视，所测得鹅卵石的密度将（选填“偏大”、“偏小”或“不变”）．18．（9分）同学们在“探究小灯泡的亮度与功率的关系”实验中，所用电源电压为6V，灯泡的额定电压U0=3.8V，额定功率在1﹣1.5W的范围内．（1）按图甲所示的电路图，请你用笔画线代替导线将图乙的电路补充完整．（2）小杜同学在实验过程中，将滑动变阻器的滑片P缓慢向B端移动，小灯泡的实际功率将（选填“变大”、“变小”或“不变”）；同时观察到小灯泡的亮度将变（选填“亮”或“暗”）．（3）另一组的小张同学在实验过程中发现电流表、电压表示数如图丙所示，此时电流表的示数是A，电压表的示数是V，经分析造成这种现象的原因是．（4）小张同学重新调整电路连接后，继续探究小灯泡在额定功率时的亮度，但发现无法准确读出额定电压，他用第（3）小问中所测得数据先算出灯泡的电阻R L，再根据P0=计算灯泡的额定功率．按此方案算出灯的额定功率比真实值偏（选填“大”或“小”），原因是．四、讨论计算题（本题共3个小题，第18题6分，第19题8分，第20题8分，共22分）19．（6分）如图所示的电路中，电源电压恒为30V，电阻R1为15Ω．同时闭合开关S1、S2时，电流表的示数为2.5A．求：（1）通过电阻R1的电流；（2）电阻R2的阻值．20．（8分）小杜家有一台浮管式水力发电机，它可以利用流水资源实现24小时全天候发电．图甲是发电机在流水中的工作示意图，在水深1m、水面宽1m、横截面为矩形的沟渠中发电机的输出功率和水流速度的关系如图乙所示．求：（1）当水流速度为1.5m/s时，24h可以发电多少千瓦时？（2）发电机对家里“220V 800W”的电饭锅供电，实测家中电压约为额定电压的0.9倍，电饭锅煮饭时的实际功率约为多少瓦？（3）水力发电利用了大量流水资源，当水流速度为1.5m/s时，1h通过沟渠横截面的水是多少吨？21．（8分）如图甲是西南大学校内的一座塑像，其基座结构类似于图乙和丙的模型．若A、B是质量分布均匀地正方体物块，其边长分别是20cm、30cm，密度之比ρA：ρB=3：1．将A放在水平地面上，B放在A的上面，A对水平地面的压强为5100Pa（如图乙）．求：（1）图乙中，物块A对地面的压力；（2）物块A的密度；（3）若将物块B放在水平地面上，A放在B的上面（如图丙），要使B对地面的压强为2800Pa，应将物块B沿竖直方向切去几分之几．参考答案与解析一、选择题（本题共8小题，每小题3分，共24分）1．如图所示的热现象通过凝华形成的是（）【思路分析】物质由固态变成液态的过程叫熔化，由液态变成固态的过程叫凝固；物质由液态变成气态的过程叫汽化，由气态变成液态的过程叫液化；物质由固态直接变成气态的过程叫升华，由气态直接变成固态的过程叫凝华．【解答过程】解：A、厨房蒸笼旁的“白汽”，是蒸笼内冒出的温度较高的水蒸气遇冷液化形成的小水滴，属于液化现象，故A不符合题意；B、冬天清晨树叶上的“霜”，是空气中的水蒸气遇冷凝结成的小冰晶，属于凝华现象，故B符合题意；C、夏天清晨小草上的“露珠”，是空气中的水蒸气遇冷凝结成的小水滴，属于液化现象，故C不符合题意；D、蜡烛燃烧流出的“烛泪”，蜡烛由固态变成液态，属于熔化现象，故D不符合题意．故选B．【总结归纳】此题考查的是我们对于生活中物态变化的分析能力，物态变化是中考必考的一个知识点．2．对生活中物理量的认识，下列数据最接近实际的是（）A．教室里课桌的高度约为75dm B．一节新干电池的电压约为36VC．九年级学生100m短跑的成绩约为8s D．在我们就读的学校，水沸腾时的温度约为98℃【思路分析】不同物理量的估算，有的需要凭借生活经验，有的需要简单的计算，有的要进行单位的换算，最后判断最符合实际的是哪一个．【解答过程】解：A、中学生的身高在160cm左右，课桌的高度大约是中学生身高的一半，在80cm=8dm 左右．此选项不符合实际；B、一节干电池两端电压为1.5V．此选项符合实际；C、九年级学生100m短跑的成绩约为13s左右．此选项不符合实际；D、液体的沸点与气压有关，如果气压低于一个标准大气压，水可以在98℃时沸腾，此选项符合实际．故选D．【总结归纳】物理学中，对各种物理量的估算能力，是我们应该加强锻炼的重要能力之一，这种能力的提高，对我们的生活同样具有很大的现实意义．3．如图所示的光现象中，主要是由于光的反射形成的是（）。
