交通灯控制系统设计1. 引言交通灯控制系统是城市交通管理的重要组成部分，通过控制交通灯的信号灯来指示车辆和行人通行状态，提高道路交通的安全性和效率。
本文将介绍一个交通灯控制系统的设计方案，包括系统的硬件组成、工作流程和功能实现。
2. 系统硬件设计2.1 控制器交通灯控制系统的核心是控制器，它负责接收输入信号，控制信号灯的状态，并输出相应的控制信号。
控制器通常由微控制器或可编程逻辑控制器（PLC）构成，具备较强的处理能力和控制灵活性。
2.2 信号灯信号灯是交通灯控制系统的输出设备，用于指示车辆和行人的通行状态。
典型的信号灯由红、黄、绿三个灯组成，红色表示停止、黄色表示准备、绿色表示通行。
2.3 传感器传感器用于获取与交通流量相关的信息，为交通灯控制系统提供输入数据。
常用的传感器包括车辆检测器、行人检测器和环境光传感器。
车辆检测器可以通过感应车辆的存在来调整交通灯的信号灯时间，行人检测器用于检测行人的存在并延长绿灯时间，环境光传感器可以根据光线强度自动调整信号灯的亮度。
2.4 通信设备交通灯控制系统通常需要与其他设备进行通信，例如与中心交通管理系统进行数据交换、与红绿灯时序控制器进行通信等。
为此，通信设备如无线模块、以太网接口等是必需的。
3. 系统工作流程交通灯控制系统的工作流程可分为以下几个步骤：1.接收输入信号：通过传感器获取交通流量、车辆和行人的信息。
2.状态判断：根据输入信号判断当前的交通状况，如车辆是否排队、行人是否需要过马路等。
3.灯光控制：根据判断结果，控制信号灯的状态。
例如，如果没有车辆和行人需要通行，则可以使所有信号灯都为红灯；如果有车辆排队等待通行，则根据交通流量调整绿灯的时间。
4.数据更新：根据交通灯状态的变化，更新相关的数据，如交通流量统计、时序控制参数等。
5.状态监测：监测信号灯的运行状态，定期检查硬件设备，如传感器和控制器的正常工作。
4. 功能实现交通灯控制系统主要具备以下功能：•信号灯的时序控制：根据交通流量和行人需求，动态调整信号灯的时序，以保证交通的流畅和安全。

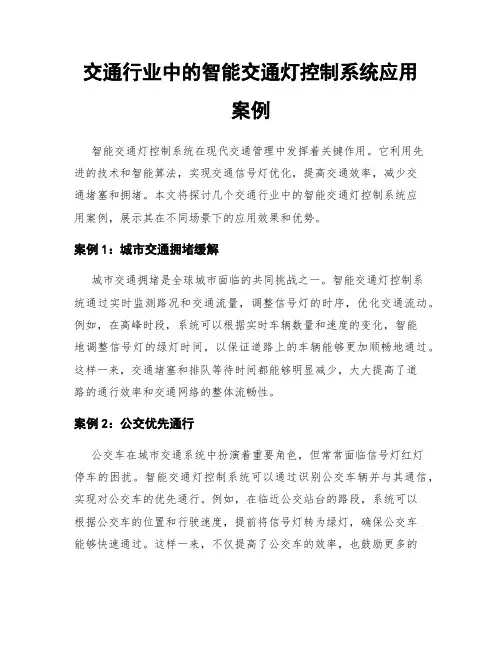

交通行业中的智能交通灯控制系统应用案例智能交通灯控制系统在现代交通管理中发挥着关键作用。
它利用先进的技术和智能算法，实现交通信号灯优化，提高交通效率，减少交通堵塞和拥堵。
本文将探讨几个交通行业中的智能交通灯控制系统应用案例，展示其在不同场景下的应用效果和优势。
案例1：城市交通拥堵缓解城市交通拥堵是全球城市面临的共同挑战之一。
智能交通灯控制系统通过实时监测路况和交通流量，调整信号灯的时序，优化交通流动。
例如，在高峰时段，系统可以根据实时车辆数量和速度的变化，智能地调整信号灯的绿灯时间，以保证道路上的车辆能够更加顺畅地通过。
这样一来，交通堵塞和排队等待时间都能够明显减少，大大提高了道路的通行效率和交通网络的整体流畅性。
案例2：公交优先通行公交车在城市交通系统中扮演着重要角色，但常常面临信号灯红灯停车的困扰。
智能交通灯控制系统可以通过识别公交车辆并与其通信，实现对公交车的优先通行。
例如，在临近公交站台的路段，系统可以根据公交车的位置和行驶速度，提前将信号灯转为绿灯，确保公交车能够快速通过。
这样一来，不仅提高了公交车的效率，也鼓励更多的民众选择公共交通工具，减少汽车出行，缓解城市交通压力，改善空气质量。
案例3：应急车辆优先通行应急车辆的通行速度对救援行动至关重要。
智能交通灯控制系统可以利用车辆的实时位置和路线信息，将信号灯优先调整为绿灯，确保应急车辆畅通无阻。
例如，在接到应急呼叫后，系统能够迅速定位并识别应急车辆，优化交通信号以最大程度地减少延误。
这样一来，应急车辆能够迅速抵达目的地，提高救援效率，挽救更多生命。
案例4：行人和自行车安全保障行人和自行车在城市道路交通中占据重要地位，但也面临着安全隐患。
智能交通灯控制系统可以通过感应器和摄像头识别行人和自行车，为他们提供安全通行。
例如，当系统检测到行人或自行车等非机动车通过时，会根据实时情况调整信号灯的绿灯时间，确保他们安全地过马路。
这样一来，减少了交通事故的发生，保障了行人和自行车的安全。
交通信号灯PLC控制系统的设计摘要交通信号灯的出现，使交通得以有效管制，对于疏导交通流量、提高道路通行能力，减少交通事故有明显效果。
为了实现交通道路的管理，力求交通管理先进性、科学化。
用可编程控制器实现交通灯管制的控制系统，以及该系统软、硬件设计方法，实验证明该系统实现简单、经济，能够有效地疏导交通，提高交通路口的通行能力。
分析了现代城市交通控制与管理问题的现状，结合交通的实际情况阐述了交通灯控制系统的工作原理，给出了一种简单实用的城市交通灯控制系统的PLC设计方案。
可编程序控制器在工业自动化中的地位极为重要，广泛的应用于各个行业。
随着科技的发展，可编程控制器的功能日益完善，加上小型化、价格低、可靠性高，在现代工业中的作用更加突出。
PLC可编程序控制器是以微处理器为基础,综合了计算机技术、自动控制技术和通讯技术发展而来的一种新型工业控制装置。
它具有结构简单、编程方便、可靠性高等优点,已广泛用于工业过程和位置的自动控制中。
据统计,可编程控制器是工业自动化装置中应用最多的一种设备。
专家认为,可编程控制器将成为今后工业控制的主要手段和重要的基础设备之一,PLC、机器人、CAD/CAM将成为工业生产的三大支柱。
由于PLC具有对使用环境适应性强的特性,同时其内部定时器资源十分丰富,可对目前普遍使用的“渐进式”信号灯进行精确控制,特别对多岔路口的控制可方便地实现。
因此现在越来越多地将PLC应用于交通灯系统中。
同时,PLC本身还具有通讯联网功能,将同一条道路上的信号灯组成一局域网进行统一调度管理,可缩短车辆通行等候时间，实现科学化管理.由于PLC具有对使用环境适应性强的特性，同时其内部定时器资源十分丰富，可对目前普遍使用的“渐进式”信号灯进行精确控制，特别对多岔路口的控制可方便地实现。
因此现在越来越多地将PLC应用于交通灯系统中。
同时有些还引入触摸屏模拟十字路口红绿灯闪亮及车辆通行，十分形象地显示出了PLC在交通灯系统中的实际应用。
汇编语言课程设计交通信号灯控制系统初始界面：实现功能齐全。
思路清晰~~~~~~~~~~~~一、设计要求利用PC机键盘和屏幕实现交通灯信号灯，控制系统。
二、设计内容与要求基本要求：1、完成一个十字路口的红绿灯正常状态的控制：实现日常生活中正常的交通路口的控制功能，实现南北、东西方向的切换。
2、显示时间，精确到秒；灯亮时间长短可变。
3、具有自动和手动控制功能。
提高要求：1、完成夜间状态的控制：由于夜间车辆和行人很少，实现南北、东西方向的黄灯闪烁，进入夜间控制状态。
2、完成紧急状态的控制：南北双方向都设置为红灯，利于执行紧急公务。
3、完成交通堵塞状态的控制：由于交通事故等原因出现南北或东西某一方向堵塞，可人为地调整每个方向的红灯时间，进入手动控制状态。
附加要求：必要的辅助功能（设置、修改等）。
三、编程提示要求用汇编语言进行编程，下面是编写过程中主要涉及的知识点(其中举例只是实现方法之一，同学可根据自己对知识的掌握情况进行设计并调试)：1、视频显示程序设计：一般由DOS 或BIOS调用来完成。
有关显示输出的DOS功能调用不多，而BIOS调用的功能很强，主要包括设置显示方式、光标大小和位置、设置调色板号、显示字符、显示图形等。
用INT 10H即可建立某种显示方式。
用DOS功能调用显示技术，把系统功能调用号送至AH，把程序段规定的入口参数，送至指定的寄存器，然后由中断指令INT 21H来实现调用，例：要输出多于一个字符时，利用DOS功能调用9。
2、键盘扫描程序设计：检测键盘状态，有无输入，并检测输入各值。
例：利用DOS系统功能调用的01号功能，接受从键盘输入的字符到AL寄存器。
3、定时器中断处理程序：在此中断处理程序中，计数器中断的次数记录在计数单元count中，由于定时中断的引发速率是每秒18.2次，即计数一次为55ms，当count计数值为18时，sec计数单元加一（为1秒）。
例：在系统定时中断处理程序中，有一条中断指令INT 1CH指令，在ROM BIOS中，1CH的处理仅一条IRET指令，实际上它并没有做任何工作而只是为用户提供了一个软中断类型号，所以INT 1CH指令每秒也将执行18.2次，设计中可用这个定时周期性工作的处理程序来代替原有的1CH程序，实现定时。
PLC的智能交通灯控制系统设计--智能交通灯控制系统设计文档1-引言1-1 目的和范围本文档旨在设计一套基于PLC的智能交通灯控制系统，用于实现交通流畅和安全管理。
1-2 定义●PLC：可编程逻辑控制器（Programmable Logic Controller），是一种可编程数字运算控制器。
●智能交通灯：根据实时交通信息和需求，自动调整交通灯的信号显示。
●交通流畅：指通过合理的交通信号控制，减少交通拥堵和延误，提高交通效率。
●安全管理：通过合理的交通信号控制，确保道路交通的安全性和可靠性。
2-系统架构设计2-1 系统组成部分●PLC控制器●交通灯信号灯●交通检测传感器●人行横道信号灯●数据通信模块2-2 系统工作原理智能交通灯控制系统通过交通检测传感器获取实时交通信息，根据预设的控制算法，向信号灯发送指令来调整信号显示。
同时，通过数据通信模块与其他交通管理设备进行通信，实现跨路口协调控制。
3-系统硬件设计3-1 PLC控制器选型选择适宜的PLC控制器，满足系统的输入输出要求和性能需求。
3-2 交通灯信号灯设计根据道路交通需求和交通管理规范，设计合适的交通灯信号灯，包括信号显示颜色和亮度。
3-3 交通检测传感器选型选择适宜的交通检测传感器，可根据车辆和行人的实时情况，提供准确的交通流量数据。
3-4 人行横道信号灯设计根据行人需求和交通管理规范，设计合适的人行横道信号灯，保证行人安全过马路。
3-5 数据通信模块选型选择适宜的数据通信模块，实现系统与其他交通管理设备的数据交互和远程控制。
4-系统软件设计4-1 PLC编程使用PLC编程软件进行控制算法的编写，实现交通灯信号的动态调整。
4-2 信号灯控制算法设计设计合理的控制算法，根据实时交通信息和需求，动态调整交通灯信号显示。
4-3 数据通信协议设计设计系统与其他交通管理设备之间的数据通信协议，实现数据交互和远程控制。
5-系统测试与验证5-1 硬件测试对系统硬件进行功能测试，确保各部件正常工作。
交通灯控制系统设计-实验报告
实验目的：设计一个交通灯控制系统，实现对交通灯的自动控制。
实验材料：
1. Arduino UNO开发板
2. 红绿黄LED灯各1个
3. 杜邦线若干
实验原理：
交通灯系统的控制主要是通过控制LED灯的亮灭来实现。
红
色LED灯表示停止，绿色LED灯表示通行，黄色LED灯表
示警示。
通过控制不同LED灯的亮灭状态，可以模拟交通灯
的不同信号。
实验步骤：
1. 将红色LED灯连接到Arduino开发板的数字输出引脚13，
绿色LED灯连接到数字输出引脚12，黄色LED灯连接到数
字输出引脚11。
2. 在Arduino开发环境中编写控制交通灯的程序。
3. 将Arduino开发板与计算机连接，将程序上传到Arduino开
发板中。
4. 接通Arduino开发板的电源，观察交通灯的亮灭状态。
实验结果：
根据程序编写的逻辑，交通灯会按照规定的时间间隔进行变换，实现红绿灯的循环。
实验总结：
通过本次实验，我们设计并实现了一个简单的交通灯控制系统。
掌握了Arduino编程和控制LED灯的方法，加深了对控制系
统的理解。
通过实验，我们发现了交通灯控制系统的重要性和意义，为今后的交通控制提供了一种可行的解决方案。
第四章单片机课程设计示例(交通灯控制)4.1 课题设计内容对基于单片机的交通灯控制系统进行设计。
所设计的系统功能为：以MCS-51系列单片机作为控制核心，在东西南北四个方向设置左拐、右拐、直行及行人4种通行指示灯，用计时器显示路口通行转换剩余时间。
在出现紧急情况时，可以由交警手动实现全路口车辆禁行而行人通行状态，在特种车辆如119、120通过路口时，系统可自动转为特种车辆放行，其他车辆禁止通行状态。
4.2 设计方案论证根据设计内容要求，提出了如下三种方案：方案一：采用40脚、片内带8kB Flash ROM的AT89S52单片机作为控制核心，采用四组高亮红绿双色二极管作为东西南北四个路口的通行指示灯，采用四组3位LED数码管作为四个路口的通行倒计时显示器，LED显示采用动态扫描方式，以节省端口数。
方案一结构框图如图4-1所示，按照这种结构设计，单片机端口资源刚好满足要求。
复位晶振RSTX1 X2特种车辆检测INT1手动自动/控制转换P3.7AT89S52组）南北通行灯(2组）东西通行灯(2显示位LED3列扫描驱动口P1口P2口P0口P3图4-1 方案一：采用LED动态扫描的交通灯控制系统结构框图方案二：采用20脚、片内带2kB Flash ROM的AT89C2051单片机作为控制器，左拐、右拐、直行及行人4种通行指示采用16×16点阵双色LED发光管，通行倒计时显示也采用16×16点阵LED发光管。
LED点阵的列驱动采用74LS595，以实现串行端口扩展，行译码采用4/16译码器74LS154，74LS154生成16条行选通信号线，每条行线上需要较大的驱动电流，选用大功率三极管作为驱动管。
方案二结构框图如图4-2所示，方案三：采用AT89C2051单片机作为控制器，左拐、右拐、直行、行人通行指示及通行倒计时指示采用单块LCD液晶点阵显示器。
三种方案的特点比较如下：方案一具有电路简单，设计方便，显示亮度高，耗RXD TXD 列驱动器LS59574LED 双色显示点阵)7(个每个路口行译码器154LS 74口I/O AT89C2051......行驱动器...图4-2 方案二：采用16×16点阵LED 发光管设计的交通灯控制系统结构框图电较少，可靠性高等特点；方案二的图案显示逼真，单片机占用端口资源少，缺点是需要大量的硬件，电路复杂，耗电量大，不太适合于模型制作；方案三设计占用单片机的端口最少，硬件也少，耗电也最少，虽然显示图案也很精美，但由于亮度太暗，晚上还得开背光灯，不够实用。
基于PLC控制的交通灯设计案例范本一、项目背景随着城市化进程的加速，交通流量不断增加，交通拥堵、交通事故等问题日益突出。
为了保障道路交通的安全和顺畅，交通信号灯的控制变得尤为重要。
因此，本项目设计一个基于PLC控制的交通灯系统，实现对交通信号灯的自动控制。
二、项目目标1.设计一个基于PLC控制的交通灯系统，能够自动控制交通信号灯的开关。
2.实现对交通信号灯的时序控制，确保道路交通的安全和顺畅。
3.设计一个简单易用的人机界面，方便用户对交通灯系统进行控制和监控。
三、项目方案1.系统硬件设计本项目采用PLC作为控制核心，通过输入输出模块与外部交通信号灯进行连接。
PLC控制程序通过编程实现对交通信号灯的控制。
2.系统软件设计本项目采用Siemens STEP 7软件进行PLC程序编程，实现对交通信号灯的控制。
程序分为红绿灯控制程序和黄灯控制程序，通过时序控制实现对交通信号灯的自动控制。
3.人机界面设计本项目采用人机界面模块，实现对交通灯系统的控制和监控。
人机界面模块采用触摸屏设计，界面简单易用，方便用户进行操作。
四、项目实现本项目成功实现了基于PLC控制的交通灯系统设计。
系统硬件采用PLC作为控制核心，通过输入输出模块与外部交通信号灯进行连接。
PLC控制程序通过编程实现对交通信号灯的控制。
系统软件采用Siemens STEP 7软件进行PLC程序编程，实现对交通信号灯的控制。
程序分为红绿灯控制程序和黄灯控制程序，通过时序控制实现对交通信号灯的自动控制。
人机界面模块采用触摸屏设计，界面简单易用，方便用户进行操作。
五、项目总结本项目成功实现了基于PLC控制的交通灯系统设计，实现了对交通信号灯的自动控制和时序控制，保障了道路交通的安全和顺畅。
本项目还设计了简单易用的人机界面，方便用户进行操作和监控。
本项目的设计思路和实现方法可以为类似项目的设计提供参考和借鉴。
交通灯控制系统设计第1部分方案选择及总体设计1. 1方案选择能实现此电路的方法很多，我们根据实际将范围定在以下几个比较切合我们的方案中。
第一种方案：采用数字电子技术实现。
用基本的555芯片（利用单稳态实现定时），计数芯片（如74LS163, 74LS160等）完成计时功能，控制电路芯片，译码芯片（如74LS138）等基本芯片，结合电阻，电容等基本元件，通过逻辑电路实现交通灯的功能。
第二种方案：使用单片可编程来实现交通灯的功能。
利用单片机的外围扩展，显示电路构成基本硬件。
然后编程实现对定时，控制，显示电路的控制，然后调试，完成设计。
结合实际情况，根据毕业设计任务书的要求，我们经过讨论和论证，最终一致选用第二种方案的设计思路对交通灯控制系统进行设计。
1. 2总体设计1. 2. 1系统构成整个系统的构成以80C51单片机为核心，由I/O 口扩展，LED数码管显示，紧急情况中断电路还有复位电路等组成。
单片机作为整个硬件系统的核心，它既是协调整机工作的控制器，又是数据处理器。
它由单片机、时钟电路、复位电路等组成。
行车方向指示采用LED发光二极管，可有红、绿两种颜色指示放行与禁止，黄灯作为红绿转换的提示，形象直观。
行人通行指示也同样采用LED发光二极管，用红、绿两种颜色指示放行与禁止，黄灯作为红绿转换的提示，形象直观，简洁明了，更方便控制。
按键控制台，可供警察在室内实时监视交通状况。
通过按键可设置紧急情况发生时的交通灯状态控制人机界面非常友好。
系统采用双数码管倒计时计数功能，最大显示数字99。
友好的人机界面、灵活的控制方式、优化的物理结构以及丰富的功能是本设计的亮点。
整个硬件电路组成模块如图1;1. 2. 1功能概述本设计由中断系统、单片机、LED 数码显示模块和按键等构成。
单片机是集成的IC 芯片AT89C51单片机，只需根据实际选型。
其他部分都需要根据应用 要求和性能指标自行设计。
LED 数码显示电路80C51中断系统电路单片机复位电路键盘控制电路图1-1.系统硬件构成模块交通灯控制电路紧急情况处理电路V lfR,注：以上电路图为我们所设计的交通灯控制系统的具体电路图， 四个方向的LED 指示灯，代表四个方位的交通信号灯，电路图的下方是单片机 控制系统。
复位，中断等子电路。
1、本系统交通灯控制规则如下：(1)每个街口有左拐、右拐、直行及行人四种指示灯。
每个灯有红、绿、黄硬件总体框图习W%±±W0_^卯绿＞1]l2 34 56 789]V J^'ccpp 11 PPP T T 1 ? 2■CV Y2 0 0 ^^Wr>*.甘L,門5f IVl 'A 百"在东南西北Q P5 P IQ NB A」PDF E 4'k 2严 -4黄7■出侯赛7红-XX E Pl wNu8_J 2h[im!P P P 0 0 P P P P P P P 2 5 2 791 1p Dm B H.05 .04 .03「-Qaad灯IHf^ y sj 计习K二种颜色。
自行车与汽车共用左拐、右拐和直行灯。
(2)共有四种通行方式:① 车辆南北直行、各路右拐，南北向行人通行。
南北向通行时间为 1分钟, 各路右拐比直行滞后紧急情况结束后再转成自动状态。
10秒钟开放。
②南北向左拐、 各路右拐，行人禁行。
通行时间为 1分钟。
③东西向直行、 各路右拐，东西向行人通行。
东西向通行时间为1分钟,各路右拐比直行滞后 10秒钟开放。
④东西向左拐、 各路右拐。
行人禁行。
通行时间为 1分钟。
⑶ 在通行结束前10秒钟,绿灯闪烁直至结束。
2、 有倒计时时间显示时间,3、 若交道口出现紧急情况, 红绿灯切换提前 5秒亮黄灯提示。
交警可手动控制：全路口车辆禁行、行人通行。
第2部分系统硬件设计2 . 1交通灯四种通行模式及行车方向指示按交通灯控制规则，每个街口有左拐、右拐、直行及行人四种指示灯。
每个 灯有红、绿两种颜色灯。
4组LED 数码管按照设置的通行时间（各路口默认的通行时间均为绿；东西直行：红；各路右拐：绿；左拐：红；人行道：南北绿，东西红；各路1分钟）进行倒计时，并各自进行红、绿灯显示,共有四种通行方式，分别为:图2-2 通行方式一示意图 图2-3 通行方式二示意图II I I I I I IIIIIIIIIIili图2-4 通行方式三示意图 2-5 通行方式四示意图通行方式一：倒计时时间为 50s （通行时间），红绿灯状态为：南北直行:北111II111 milY»I SAfri北Mas .円II IlliiiiiiniiiiiAfri右拐比直行滞后5秒钟开放。
如图2-2所示。
通行方式二：倒计时时间为45s （通行时间），红绿灯状态为：南北左拐: 绿，各路右拐：绿，所有人行道：红。
如图2-3所示。
通行方式三：倒计时时间为50s （通行时间），红绿灯状态为：东西直行: 绿，南北直行：红，各路右拐：绿，左拐：红，人行道：东西绿，南北红，各路右拐比直行滞后5秒钟开放。
如图2-4所示。
通行方式四：倒计时时间为60s （通行时间），红绿灯状态为：东西左拐：绿，各路右拐：绿，所有人行道：红。
如图2-5所示。
通行默认时间为1分钟，系统设置了任意更改功能，一般主干道通行时间要比次干道要长一些，可以根据实际情况进行调整，以提高车辆通过率，缓减交通压力。
在通行结束前5秒钟，绿灯闪烁直至结束。
本设计选用LED发光二极管的红绿灯状态用来指示左右拐、直行等交通指示信息。
绿色表示通行，红色则表示禁止通行。
中间绿色灯亮，表示直行，两边红色灯亮，表示禁止通行；左边绿色灯亮，表示左拐弯；其他红色灯亮则表示禁止通行和右拐弯。
所有指示信息一目了然。
2. 2各功能模块硬件设计及实现2. 2. 1行人通行指示及其实现人行道的通行采用红绿两种颜色的发光二极管来指示，其中多加了一个黄灯作为提示红绿转换的提示标志。
按规则，南北车辆直行的时间也就是东西路口行人通行的时间。
所以，在该时刻南北直行的指示灯和东西路口人行道上的指示灯的点亮情况应该是一致的。
在现实中，人行道的状态切换是用该信号指示灯闪烁来提示红绿状态的切换的。
但是在我们这个设计中，我们认为直接再加一个黄色信号灯来提示红绿状态的转换效果会更加明了。
当然，相应地要考虑到单片机的带载能力了。
黄色信号灯的发明者是我国的胡汝鼎，他怀着“科学救国”的抱负到美国深造，在大发明家爱迪生为董事长的美国通用电器公司任职员。
一天，他站在繁华的十字路口等待绿灯信号，当他看到红灯而正要过去时，一辆转弯的汽车呼地一声擦身而过，吓了他一身冷汗。
回到宿舍，他反复琢磨，终于想到在红、绿灯中间再加上一个黄色信号灯，提醒人们注意危险。
他的建议立即得到有关方面的肯定。
于是红、黄、绿三色信号灯即以一个完整的指挥信号家族，遍及全世界陆、海、空交通领域了。
我们的视网膜含有杆状和三种锥状感光细胞，。
杆状细胞对黄色的光特别敏感，三种锥状细胞则分别对红光、绿光及蓝光最敏感。
由于这种视觉结构，人最容易分辨红色与绿色。
虽然黄色与蓝色也容易分辨，但因为眼球，对蓝光敏感的感光细胞较少，所以分辨颜色，还是以红、绿色为佳。
所以，交通灯用什么颜色也是有大学问的。
2. 2. 2各路口交通状态显示及其实现在完成倒计时、状态信息等的显示功能上，我们考虑了以下三种方案：方案一：完全采用数码管显示。
这种方案只能显示有限的符号和数码字苻，无法胜任题目要求。
方案二：完全采用点阵式LED显示。
此显示方案功能强大，可方便地显示各种英文字符，汉字，图形等，而且美观，但这种方案实现复杂，且须完成大量的软件工作，因此我们不予采用。
方案三：采用发光二极管、数码管相结合的方法。
考虑设计需要，我们用三个一组的发光二极管在显示不同的状态，向分在各个方别构成交通提示信息，形象逼真；用二位数码管用来显示倒计时时间。
综上所述，方案三既满足了系统功能要求，又符合人性化设计标准。
权衡利弊，我们决定采用方案三来实现系统的显示功能。
2. 2. 3主次干道独立控制功能当主干道方向的车辆过多发生堵塞，而次干道方向车辆却很稀少时，正常的信号灯时序将会使交通状况更加恶化。
本设计添加了主次干道独立控制功能，交警可按需求控制任意路口的通行，该措施可在一定程度缓减短暂的交通压力。
2. 2. 4紧急情况处理功能及其实现在十字交通路口常出现的紧急情况，若不及时处理将形成不良隐患。
比如，交道口的行人有紧急情况发生，那么交警可以对信号灯进行手动控制，按下紧急情况处理键，通过软件使所有红灯亮，路口车辆禁行，行人通行，直至紧急情况结束后再转成常规的自动状态。
2. 2. 5倒计时计数功能及其实现本系统使用数码管完成倒计时显示功能。
以南北方向为例，数码管显示的数值从绿灯的设置时间最大值往下减，每秒钟减1, 一直减到0。
然后又从红灯的设置时间最大值往下减，一直减到0。
接下来又显示绿灯时间，如此循环。
系统共有4个二位的LED数码管，分别放置在模拟交通灯控制板上的四个路口。
因为相同直线方向上的数码管应该显示同样的内容，所以我们可以把它们同样对待。
也就是说各个方向的数码管个位（把数码管第二位定义为个位，第一位定义为十位）用一根信号线控制，十位用另一根信号线控制。
这里采用动态显示。
考虑到单片机的P1 口驱动数码管七位段码的能力，我们利用一片74LS245 芯片来作为数码管的位驱动芯片。
经实验证明，该8路同相三态双向总线收发器芯片的驱动能力完全可以满足本设计的显示要求。
第3部分系统软件设计硬件平台结构一旦确定，大的功能框架即形成。
软件在硬件平台上构筑，完成各部分硬件的控制和协调。
系统功能是由软硬件共同实现的，由于软件的可伸缩性，最终实现的系统功能可强可弱，差别可能很大。
因此，软件是本系统的灵魂。
软件采用模块化设计方法，不仅易于编程和调试，也可减小软件故障率和提高软件的可靠性。
同时，对软件进行全面测试也是检验错误排除故障的重要手段。
3. 1软件总体流程图软件总体设计及流程图见图3-1，主要完成各部分的软件控制和协调。
本系统主程序模块主要完成的工作是对系统的初始化，发送显示数据，同时对按键进行扫描，等待外部中断，以及根据所需要的功能进行相应的操作。
其流程图如图3-1所示。
图3-1 软件总体流程图主程序比较简单，初始化完成后，调用按键扫描程序，取得按键状态，并根据当前系统状态调用相应的子程序。
3. 2软件主要子程序流程3. 2. 1紧急状态子程序现今社会经济发展状况下，我们身边的交通状况显得越来越拥挤。
在道路交通突然状况也越来越多，特别是在车流辆比较集中的十字路口。
本设计在紧急状态下，可以通过紧急状态手动控制按键使所有的LED都被置为红灯，车辆禁行、行人通行。
紧急情况结束后再转成自动状态。
