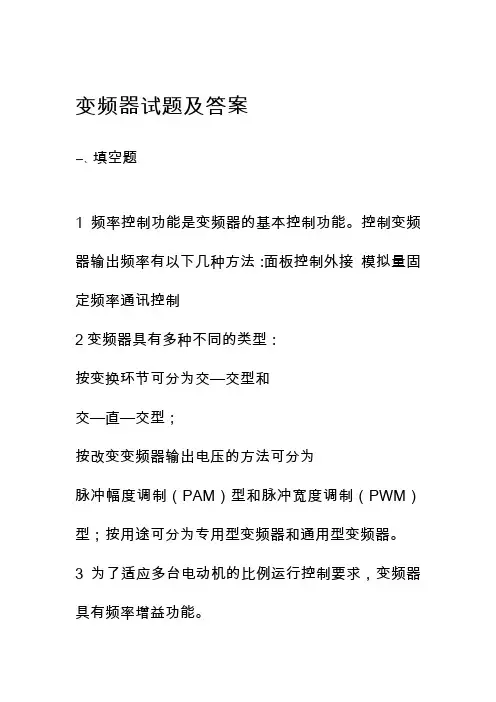

一、填空题

1.变频器具有多种不同的类型:按变换环节可分为交一交型和交直交型;按改变变频器输出电压的方法可分为脉冲幅度调制

(PAM)型和脉冲宽度调制(PWM)型;按用途可分为变频器和变频器。

2.有些设备需要转速分段运行,而且每段转速的上升、下降时间也不同,为了适应这些控制要求,变频器具有

功能和多种加、减速时间设置功能。

3.变频器运行控制端子中,FWD代表正转,REV代表反转,JOG 代表点动,STOP代表停止。

4.变频调速过程中,为了保持磁通恒定,必须保持每极磁通量为额定值不变。

5.矢量控制是变频器的一种控制方式。

6.变频调速时,基频以下的调速属于恒转矩调速,基频以上的属于恒功率调速。

7.变频器输入控制端子分为数字控制端子和模拟控制端子。

8.变频器的PID功能中,P指按偏差的比例,I指积分,D指微

分。

9.一台变频器可以控制多台电动机。

10.变频器主电路由整流电路电路、逆变电路和制动单

元组成。

11.通过接口可以实现在变频器与变频器之间

或变频器与计算机之间进行联网控制。

12 .变频器的加速时间是指启动的时间;减速时间是指停止的时间。

13.变频器的显示屏可分为LED显示屏和LCD显示屏。

14 .直流电抗器的主要作用是改善变频器的输入,防止电源对变频器的影响,保护变频器及抑制O

15.某电动机在变频运行时需要回避17?23 Hz之间的频率,那

么应设定回避频率值为HZ,回避频率的范围为HZo

16.变频器的组成可分为主电路和控制电路。

17.变频器的加速时间是指从OHz上升到最高频率所需的时间;

减速时间是指从最高频率下降到OHz所需的时间。

二、选择题

1、正弦波脉冲宽度调制英文缩写是()o

A: PWM B: PAM C: SPWM D: SPAM

2、对

电动机从基本频率向上的变频调速属于()调速。

A:恒功率B:恒转矩C:恒磁通D:恒转差率

3、下

列哪种制动方式不适用于变频调速系统()o A:直流制动B:回馈制动C:反接制动D:能耗制动

4、变频器种类很多,其中按滤波方式可分为电压型和

()型。

A:电流B:电阻C:电感D:电容

5、在U/f控制方式下,当输出频率比较低时,会出现输出转

矩不足的情况,要求变频器具有()功能。

A:频率偏置B:转差补偿C:转矩补偿D:段速控制

6、三相异步电动机的转速除了与电源频率、转差率有关,还与()有关系。

A:磁极数B:磁极对数C:磁感应强度D:磁场强度

7、目前,在中小型变频器中普遍采用的电力电子器件是

()o

A: SCR B: GTO C: MOSFET D: IGBT

8、IGBT属于()控制型元件。

A:电流B:电压C:电阻D:频率

9、变频器的调压调频过程是通过控制()进行的。

A:载波B:调制波C:输入电压D:输入

)控制型元件。

电流

10、若保持电源电压不变,降低频率,电动机的工作电流会 ( )o

A :不变

B :增大

C ;减小

D :不能 判断 11、 变频器的

基本频率是指输出电压达到( )值时

输出的频率值。

A : U N

B : Ux/2

C : U N /3

D :

U N /4

12、

风机、泵类负载运行时,叶轮受的阻力大致与( )

的平方成比例。

A :叶轮转矩

B :叶轮转速

C ;频率

D :电压 13、 变频调速过程中,为了保持磁通恒定,必须保持

)。

A :输出电压U 不变

B :频率f 不变

C : U/F 不变

D : U ? f 不变

14、电力晶体管GTR 属于(

A :电流

B :电压

C :电阻

D :频率 15、

变频器主电路由整流及滤波电路、(

)组成。 A :稳压电路 B :逆变电路 C :控制电路 D :放大

电路

16、 设置矢量控制时,为了防止漏电流的影响,变频器与电 动机之间的电缆长度应不大于( D )米。

A : 20

B : 30

C : 40

D : 50 17、工业洗衣机甩干时转速快,洗涤时转速慢,烘干时转速 更

慢,故需要变频器的(

)功能。

A :转矩补偿

B :频率偏置

C :段速控制

D :

电压自动控制

18、为了避免机械系统发生谐振,变频器采用设置 ( )的方法。

A :基本频率

B :上限频率

C :下限频率

D : 回避频率 三、

分析题

1.在变频器的正反转控制电路中,如果由一只空气断路器控制

主电路的通断电,用1只3位旋转开关控制其正反转与停止(如 下图所示),这将使控制电路变得很简单。请问这种控制 方法有什么不足之处?

--------------- 1

COM

2

-上图2为变频器的报警控制电路,红灯为故障指示,绿灯为 运行指

示,试说明变频器正常工作时,各端子工作状态?变频器 故障跳闸时,各端子工作状态?

I R S T

1 FWD J ―I REV
