地下管线和架空高压线的保护措施

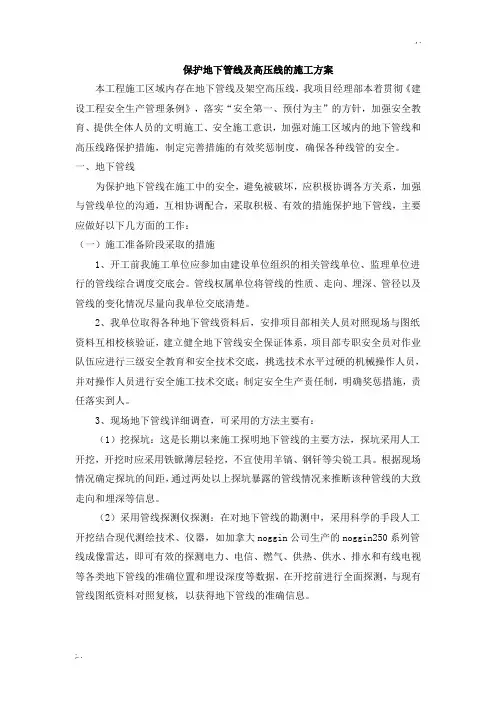

保护地下管线及高压线的施工方案本工程施工区域内存在地下管线及架空高压线，我项目经理部本着贯彻《建设工程安全生产管理条例》，落实“安全第一、预付为主”的方针，加强安全教育、提供全体人员的文明施工、安全施工意识，加强对施工区域内的地下管线和高压线路保护措施，制定完善措施的有效奖惩制度，确保各种线管的安全。

一、地下管线为保护地下管线在施工中的安全，避免被破坏，应积极协调各方关系，加强与管线单位的沟通，互相协调配合，采取积极、有效的措施保护地下管线，主要应做好以下几方面的工作：（一）施工准备阶段采取的措施1、开工前我施工单位应参加由建设单位组织的相关管线单位、监理单位进行的管线综合调度交底会。

管线权属单位将管线的性质、走向、埋深、管径以及管线的变化情况尽量向我单位交底清楚。

2、我单位取得各种地下管线资料后，安排项目部相关人员对照现场与图纸资料互相校核验证，建立健全地下管线安全保证体系，项目部专职安全员对作业队伍应进行三级安全教育和安全技术交底，挑选技术水平过硬的机械操作人员，并对操作人员进行安全施工技术交底；制定安全生产责任制，明确奖惩措施，责任落实到人。

3、现场地下管线详细调查，可采用的方法主要有：（1）挖探坑：这是长期以来施工探明地下管线的主要方法，探坑采用人工开挖，开挖时应采用铁锨薄层轻挖，不宜使用羊镐、钢钎等尖锐工具。

根据现场情况确定探坑的间距，通过两处以上探坑暴露的管线情况来推断该种管线的大致走向和埋深等信息。

（2）采用管线探测仪探测：在对地下管线的勘测中，采用科学的手段人工开挖结合现代测绘技术、仪器，如加拿大noggin公司生产的noggin250系列管线成像雷达，即可有效的探测电力、电信、燃气、供热、供水、排水和有线电视等各类地下管线的准确位置和埋设深度等数据，在开挖前进行全面探测，与现有管线图纸资料对照复核, 以获得地下管线的准确信息。

（3）与各管线单位专业监护人员进行交流，请他们详细介绍管线的分布情况，施工中应该注意的事项，对工程的安全、进度十分有利。

地下管线保护措施地下管线是城市基础设施的重要组成部分，对于保障城市的正常运行和居民的生活起着至关重要的作用。

在建设和使用过程中，需要采取一系列的管线保护措施，以确保其安全运行和延长使用寿命。

本文将阐述地下管线保护措施的相关内容。

首先，地下管线的布置要注意管线之间的间距和深度。

不同类型的管线应预留适当的间距，以避免相互干扰或者受到外部机械影响。

同时，管线的深度也要根据地面的使用情况和所处位置进行设置。

在车辆通行频繁的道路或者重要场所，如机场、火车站等，应将地下管线埋深加大，以防止车辆行驶过程中对管线的损坏。

其次，地下管线施工中要注意材料的选择和质量控制。

管线的材料应符合国家标准和相关法规要求，并进行检测和鉴定。

管线的质量控制是保障其安全运行的重要环节，要确保管线的强度和耐腐蚀性能。

第三，对于已经铺设的地下管线，要加强巡视和维护保养。

定期开展巡视工作，查看管线的使用情况和可能存在的问题，及时进行维修和更换。

利用现代化的监控设备和技术手段，对管线进行实时监测，并建立健全的管理系统，提高管理效率。

第四，保护地下管线不受外界施工活动的影响。

在进行道路、桥梁等工程施工时，要提前了解管线的位置和布置情况，并采取相应的保护措施。

可以采用多种技术手段，如地下雷达、全站仪等，对管线进行实时定位和监测，避免施工过程中对管线的损坏。

第五，对于高危区域的地下管线，要设置警示标识和隔离措施。

在特殊区域，如化工厂、油库、核电站等，要设置相应的警示标识，并采取有效的隔离措施，防止外界人员无故靠近或者误操作造成事故。

第六，加强对地下管线管理的法律法规建设。

建立完善的法律法规制度，对地下管线的建设、维护和使用进行规范。

加强对违规行为的处罚和监督，形成严格的法律责任制度，提高违规成本。

在总结中，地下管线的保护措施是一个综合性的工程，需要统筹规划、科学施工和精细管理。

只有做好管线的保护工作，才能保障城市的正常运行和居民的生活安全。

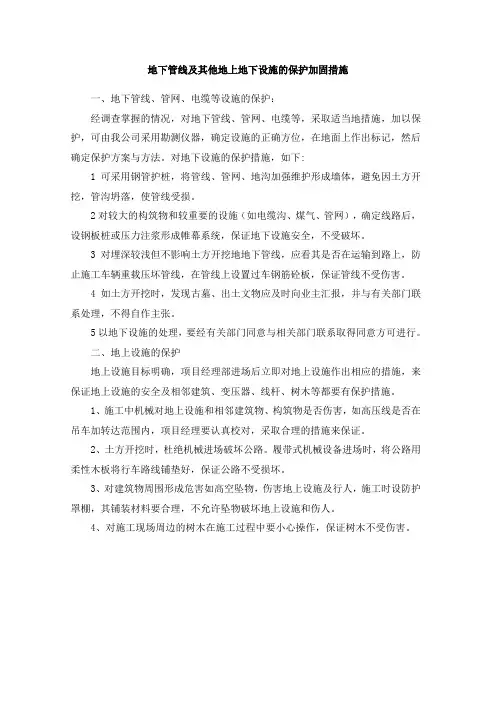

地下管线及其他地上地下设施的保护加固措施
一、地下管线、管网、电缆等设施的保护：
经调查掌握的情况，对地下管线、管网、电缆等，采取适当地措施，加以保护，可由我公司采用勘测仪器，确定设施的正确方位，在地面上作出标记，然后确定保护方案与方法。

对地下设施的保护措施，如下:
1可采用钢管护桩，将管线、管网、地沟加强维护形成墙体，避免因土方开挖，管沟坍落，使管线受损。

2对较大的构筑物和较重要的设施（如电缆沟、煤气、管网），确定线路后，设钢板桩或压力注浆形成帷幕系统，保证地下设施安全，不受破坏。

3对埋深较浅但不影响土方开挖地地下管线，应看其是否在运输到路上，防止施工车辆重载压坏管线，在管线上设置过车钢筋砼板，保证管线不受伤害。

4如土方开挖时，发现古墓、出土文物应及时向业主汇报，并与有关部门联系处理，不得自作主张。

5以地下设施的处理，要经有关部门同意与相关部门联系取得同意方可进行。

二、地上设施的保护
地上设施目标明确，项目经理部进场后立即对地上设施作出相应的措施，来保证地上设施的安全及相邻建筑、变压器、线杆、树木等都要有保护措施。

1、施工中机械对地上设施和相邻建筑物、构筑物是否伤害，如高压线是否在吊车加转达范围内，项目经理要认真校对，采取合理的措施来保证。

2、土方开挖时，杜绝机械进场破坏公路。

履带式机械设备进场时，将公路用柔性木板将行车路线铺垫好，保证公路不受损坏。

3、对建筑物周围形成危害如高空坠物，伤害地上设施及行人，施工时设防护罩棚，其铺装材料要合理，不允许坠物破坏地上设施和伤人。

4、对施工现场周边的树木在施工过程中要小心操作，保证树木不受伤害。

架空高压线安全保护专项方案(共6页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--象山北路项目工程外电保护施工方案编制：审批：江苏宏伟建设集团有限公司象山北路项目工程架空高压线安全保护专项方案一、管线位置概况在本工程团结桥处分别有一道架空高压线及配电柜，其具体位置见下图：平面示意图立面示意图二、保护责任制为了做好公用管线保护工作，强化“谁承包，谁负责”的原则，本工程实行公用管线保护责任制，项目经理部经理为本工程的公用管线保护责任人。

附：管线保护管理网络三、具体保护方案方案一：请业主联系管线产权单位进行杆线迁移，做到一劳永逸，既能保证桩基施工安全，又能保证后续梁板吊装等工序的施工安全。

方案二：请业主联系设计单位，1号台向河道方向平移2m左右，即将桥长20m改成18m，这样也既能保证桩基施工安全，又能保证后续梁板吊装等工序的施工安全。

方案三：在桩机与高压线之间搭设防护用双排脚手架并张挂安全网，鉴于桩机与高压线之间水平距离只有，无法保证在电力架空线路一侧作业时，垂直及水平安全距离，因此，脚手架搭设时必须断电，否则，不得施工。

四、保护措施1．设专人监护、指挥；2．线下安全距离内设置障碍分隔线，阻止不安全施工；3．设立警示标牌；4．设立危险源告知牌。

具体措施：工程实施前，由项目技术负责人向现场施工技术负责人、工地主管、班组长直至每一位操作工人作层层安全交底，建立保护责任制，明确各级人员的责任。

工程实施前，落实保护本工程地下管线的组织措施，委派管线保护专职人员负责本工程地下管线的监护和保护工作，施工队和各班组设兼职管线保护负责人，组织成地下管线监护体系，严格按照既定的保护地下管线技术措施的要求落实到现场，并设置必要的管线安全标志牌。

工程实施前,对参与本工程施工的全体职工进行“保护公用事业管线重要性及损坏公用管线危害性”的宣传教育，并要求职工在施工中严格遵守有关文件的规定。

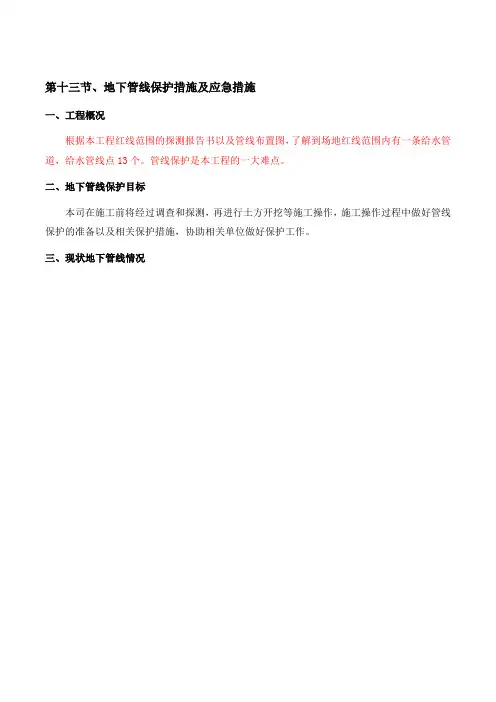

第十三节、地下管线保护措施及应急措施一、工程概况根据本工程红线范围的探测报告书以及管线布置图，了解到场地红线范围内有一条给水管道，给水管线点13个。

管线保护是本工程的一大难点。

二、地下管线保护目标本司在施工前将经过调查和探测，再进行土方开挖等施工操作，施工操作过程中做好管线保护的准备以及相关保护措施，协助相关单位做好保护工作。

三、现状地下管线情况管线位置四、地下管线保护管理机构图五、管线损坏原因1、施工引起的直接损坏施工造成地下管线损坏的原因主要有以下几个方面:（1）地下管线位置不明。

在施工前没有经过调查和探测，而是盲目按照施工图纸进行施工。

由于在施工前对地下管线进行探测调查需要一定的费用和时间。

大多数施工单位都不会也不思做此项工作。

这是造成地下管线损坏的常见原因之一，而且造成的事故大多数都比较严重。

（2）施工时土体挤压导致一些临近区域内年代早、管材强度弱、接头不牢固的管线发生损坏。

（3）基坑开挖、边坡失稳或流沙现象引起较大的土体变形，当变形量超过管线的变形极限时，就会发生管线损坏。

（4）施工中可能产生土体不均匀沉降或地面隆起，当不均匀沉降或隆起值较大时会导致附近管线断裂或接头错位。

（5）施工机械、车辆、材料和土体等荷载过大会将下面的强度不高的管线压坏。

（6）施工开挖后，裸露的管线在冬季由于气温骤降，管子易冻裂。

（7）开挖裸露的管线在雨季受到洪水的冲击或附近的土体流失从而使管线发生损坏。

（8）施工时没有按要求进行施工。

导致裸露的管线受到大的坚硬物体的剧烈碰撞而断裂、松动等。

六、地下管线的改移和保护1、管线改移前首先对管线实施保护 项目经理技术负责人安全员 管线保护员 施工员施工班组请管线产权单位到现场交待管线位置，根据管线产权单位交待的管线位置，施工单位安排挖探坑以确定管线的具体走向、高程与位置。

结合探坑揭露的管线走向、高程，施工单位与产权单位配合共同做出标志、制定措施以保护施工期间及改移前的管线安全。

管线保护方案及施工措施一、施工前的准备工作施工前先采用人工探挖和管线探测仪器相结合的方法确定管线的平面位置和埋深等相关数据,根据现状管线的材质、规格和种类,选择合适的的保护方法。

在机械施工至现状管线1.0米范围内采用人工开挖,确保现状管线在施工过程中不受到损坏。

二、管线保护方案1、管线支吊方案根据根据管线的材质、规格和种类，我们主要制定了以下两种保护方案。

（1）、对变形控制要求严格的刚性管线，如煤气、雨水、污水、给水等现状管线，采用简支组合钢梁支托。

（2）、对变形控制不严的柔性管线，如路灯、电力、电信等现状管线，采用型钢简支梁支托。

2、管线支吊的施工措施对管线的支吊应严格遵循以下施工技术措施：（1）、施工前应调查所有与施工有关联的管线、着重查明悬吊管线的种类、规格、埋深、材质、接头形式、节长和管线基础等资料。

（2）、根据查明的管线资料，针对各种管线的控制要求，设计出具体的支托参数。

（3）、支吊方案除应获得甲方、监理认可外，还应与管线主管单位共同商讨支吊细节，并达成一致意见。

（4）、支托结构必须变化座落在坚实的、稳定可靠的支墩上。

（5）、管线应在其下面的原状土开挖前支吊牢固，并经检查合格后，再采用人工开挖其下部土方。

（6）、管道漏水（气）时，必须修理好后方可悬吊。

跨越基坑的管线较长或接口有断裂危险时，应采取加固措施后再悬吊或直接架设在钢梁上。

（7）、在施工过程中，应对刚性悬托管线进行监测，管线上观测点的数量，应征求管线主管单位的意见，一般应在每节管线上设一观测点，观测标志可用抱箍直接固定在管线上。

（8）、工程施工时，不得碰撞管道悬吊系统或利用其做起重架、脚手架或模板支撑。

（9）、支吊管线应依据管线的类型分别设立一定的安全保护区域，严禁机械设备靠近。

（10）、基坑回填前，悬吊的刚性管线下应砌筑加固、防止下沉，并按设计要求恢复管道和回填土。

3、受地层变形影响的管线保护对受地层变形影响的管线保护关键在于控制好施工过程上地层产生的变形及不均匀变形,由于本工程采用明挖基坑施工,故应采取以下几个方面的措施：1、利用前述方法建立各类管线的管理基准值：（1）、不同材料的管道，对沉降的允许值是不同的，在选取沉降控制基准值时除考虑管道的材质，还应视管道的使用年限及破坏后的严重程度选取适当的折减系数。

地下管线保护措施及应急措施1.设计合理布局：在规划和设计阶段，应充分考虑管线布置，避免与其他基础设施重叠，减少地下管线的交叉和纠缠，确保管线的独立通行。

2.标识及标注：对于地下管线进行明确标识和标注，例如使用明亮的涂料或标志牌标出管线的位置和类型，以便保护和维护人员能够迅速识别和区分。

3.地下勘测：在进行地下勘测时，使用各种现代技术，如激光测量、地质雷达和地下扫描仪等，以准确确定地下管线的位置、深度和类型，避免意外破坏。

4.施工标准：施工人员应按照规范和标准操作，使用正确的工具和设备进行地下管道的施工和维修，确保施工质量。

5.埋设保护：对于易碎或易受到机械破坏的地下管线，可以采取各种保护措施，比如用混凝土进行包埋或使用防护套管进行包裹，以提高管线的强度和耐用性。

6.监测和检修：定期对地下管线进行监测和检修，及时发现和处理损坏、渗漏和破裂等问题，确保地下管线的安全稳定运行。

应急措施：1.紧急抢修：在发生地下管线破裂、泄漏或爆炸等情况时，应立即采取紧急抢修措施，切断供气、供水、供电等管线，确保人员和财产的安全。

2.组织疏散：在地下管线事故发生时，及时组织周围居民和工作人员疏散到安全地点，避免人员伤亡和二次事故发生。

3.应急通知：向相关部门和人员发出应急通知，及时调取应急救援队伍和设备，采取措施控制事故发展。

4.现场保护：在事故现场设置警戒线，控制人员和车辆的行进，避免进一步破坏地下管线，防止次生事故的发生。

5.事故调查和报告：对地下管线事故进行调查，查明原因，并及时向上级主管部门报告，以便改进和预防类似事故的再次发生。

6.协调与合作：在处理地下管线事故时，要与相关部门、企业和社区等多方协作，共同应对和解决问题，确保应急处置工作的顺利进行。

地下管线及其他地上地下设施的保护加固措施等减少噪音、降低环境污染、保护地下管线和其他设施是本工程的重要任务。

以下是我们采取的措施：一、减少噪音措施施工过程中噪声是主要的环境污染源，我们采取以下措施减少噪音：1.采用降噪措施，确保施工过程中噪声符合国家和本市规定的环境噪声施工场界排放标准。

2.在工程开工前，向当地政府环境保护部门提出申请，说明工程项目名称、建筑者名称、建筑施工场所及施工期可能排放到建筑施工场界的环境噪声强度和所采用的噪声污染防治措施等。

3.根据不同施工阶段施工作业噪声的限制值，安排作业时间，并选用噪声和振动符合城市环境噪声标准的施工机械，同时采用低噪音施工工艺和方法。

4.每月进行一次噪音监测，现场设四个监测点，布置在场地四周，设专人做噪声监测并做记录，接受社会监督。

5.夜间不进行产生噪声污染、影响他人休息的建筑施工作业，但抢修、抢险作业除外。

生产工艺上必须连续作业的或者因特殊需要必须连续作业的，报地方环境保护部门批准。

6.采取有效措施，把噪声污染减少到最小的程度，并与受其污染的组织和有关单位协商，达成协议。

例如，合理安排作业时间、使用隔声吸音材料进行降噪封闭、轻拿轻放管道型钢并避免夜间施工、加强对职工的教育等。

二、降低环境污染措施一）降低水污染措施本工程排放的废水主要有钻孔泥浆水、雨水、生活废水、搅拌及各种设车辆清洗废水等。

我们采取以下措施降低水污染：1.根据不同施工地区排水网的走向和过载能力，选择合适的排口位置和排放方式。

生活废水经三级沉淀后排入市政管道。

2.在工程开工前完成工地排水和废水处理设施的建设，并保证工地排水和废水处理设施在整个施工过程的有效性，做到现场无积水、排水不外溢、不堵塞、水质达标。

3.雨季施工时制定有效的排水措施，采用固定泥浆池，泥浆池采用土砂袋堆砌，外包无纺布，废弃泥浆由泥浆车运出场外按照环保相关规定进行处理。

二）降低空气污染措施本工程排放的废气主要有机械设备排放、焊接废气等。

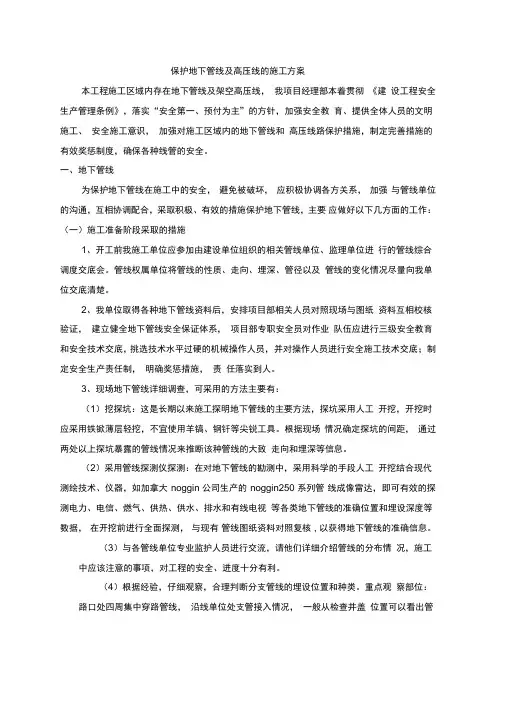

保护地下管线及高压线的施工方案本工程施工区域内存在地下管线及架空高压线，我项目经理部本着贯彻《建设工程安全生产管理条例》，落实“安全第一、预付为主”的方针，加强安全教育、提供全体人员的文明施工、安全施工意识，加强对施工区域内的地下管线和高压线路保护措施，制定完善措施的有效奖惩制度，确保各种线管的安全。

一、地下管线为保护地下管线在施工中的安全，避免被破坏，应积极协调各方关系，加强与管线单位的沟通，互相协调配合，采取积极、有效的措施保护地下管线，主要应做好以下几方面的工作：（一）施工准备阶段采取的措施1、开工前我施工单位应参加由建设单位组织的相关管线单位、监理单位进行的管线综合调度交底会。

管线权属单位将管线的性质、走向、埋深、管径以及管线的变化情况尽量向我单位交底清楚。

2、我单位取得各种地下管线资料后，安排项目部相关人员对照现场与图纸资料互相校核验证，建立健全地下管线安全保证体系，项目部专职安全员对作业队伍应进行三级安全教育和安全技术交底，挑选技术水平过硬的机械操作人员，并对操作人员进行安全施工技术交底；制定安全生产责任制，明确奖惩措施，责任落实到人。

3、现场地下管线详细调查，可采用的方法主要有：（1）挖探坑：这是长期以来施工探明地下管线的主要方法，探坑采用人工开挖，开挖时应采用铁锨薄层轻挖，不宜使用羊镐、钢钎等尖锐工具。

根据现场情况确定探坑的间距，通过两处以上探坑暴露的管线情况来推断该种管线的大致走向和埋深等信息。

（2）采用管线探测仪探测：在对地下管线的勘测中，采用科学的手段人工开挖结合现代测绘技术、仪器，如加拿大noggin 公司生产的noggin250 系列管线成像雷达，即可有效的探测电力、电信、燃气、供热、供水、排水和有线电视等各类地下管线的准确位置和埋设深度等数据，在开挖前进行全面探测，与现有管线图纸资料对照复核, 以获得地下管线的准确信息。

（3）与各管线单位专业监护人员进行交流，请他们详细介绍管线的分布情况，施工中应该注意的事项，对工程的安全、进度十分有利。

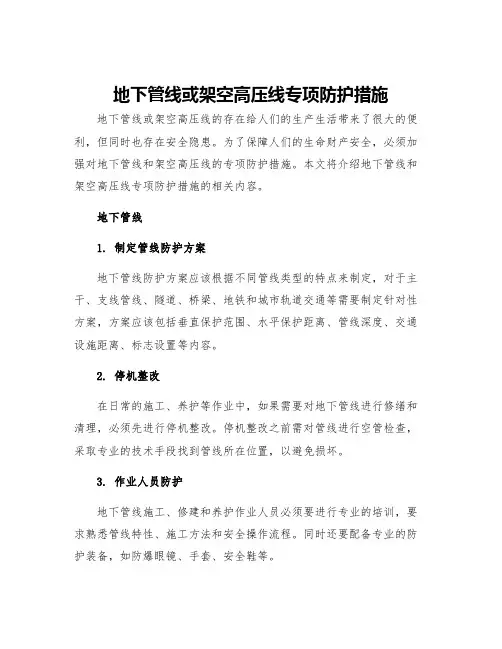

地下管线或架空高压线专项防护措施地下管线或架空高压线的存在给人们的生产生活带来了很大的便利，但同时也存在安全隐患。

为了保障人们的生命财产安全，必须加强对地下管线和架空高压线的专项防护措施。

本文将介绍地下管线和架空高压线专项防护措施的相关内容。

地下管线1. 制定管线防护方案地下管线防护方案应该根据不同管线类型的特点来制定，对于主干、支线管线、隧道、桥梁、地铁和城市轨道交通等需要制定针对性方案，方案应该包括垂直保护范围、水平保护距离、管线深度、交通设施距离、标志设置等内容。

2. 停机整改在日常的施工、养护等作业中，如果需要对地下管线进行修缮和清理，必须先进行停机整改。

停机整改之前需对管线进行空管检查，采取专业的技术手段找到管线所在位置，以避免损坏。

3. 作业人员防护地下管线施工、修建和养护作业人员必须要进行专业的培训，要求熟悉管线特性、施工方法和安全操作流程。

同时还要配备专业的防护装备，如防爆眼镜、手套、安全鞋等。

对于地下管线，必须进行明确的标识和马克。

标识应该用醒目的颜色和明显的标志进行标记，并在不同的方向、位置、深度、所属管理单位和内容等方面进行注释。

架空高压线1. 戴避雷帽对于需要触碰到高压线的作业人员来说，必须要佩戴适当的避雷帽，以确保人身安全。

避雷帽必须符合相关标准，切勿冒险使用不合格的避雷帽。

2. 距离保护在进行施工、养护等作业时，必须要根据高压线的电压等级和保护等级来设定保护距离。

不同情况下的保护距离也不同，有些需要绝对保护距离，有些只需要相对保护距离。

3. 清除树枝在架空高压线以上长有树木的地方，必须对这些树木进行定期修剪和清理。

由于电线的振动容易导致树干和树枝摇晃，长时间摩擦可能会导致电线破损或断裂，从而造成风险。

架空高压线的设立应要求配备明显的标志和标注，对于密集架设的高压线也应该配备线位标志。

标志和标注应该使用易识别的颜色和字体，并保证清晰可见。

总结地下管线和架空高压线专项防护措施是维护公共安全的重要措施，对于相关单位和个人来说，必须要认真重视。

管廊工程高压线防护方案一、前言随着城市建设的不断发展，地下管廊工程已经成为了城市基础设施建设的重要组成部分。

在管廊工程的施工过程中，由于城市地下空间有限，必然会面临与高压线交叉的情况。

因此，为了保障施工人员和设备的安全，必须制定一套科学、合理的高压线防护方案，以减少高压线对人员和设备的危害，并最大限度地降低意外事故的发生。

二、高压线的危害高压线是指电力传输线路中输送高电压电能的线路，其电压通常在110千伏以上。

高压线在管廊工程中常常穿越地下，与地下管道、通道等设施相交，由于高压电流辐射和电磁场等原因，对人体和设备都具有严重的危害。

人体一旦接触高压线，可能会发生电击、电击伤、电死等严重后果；而对设备而言，高压线的辐射也会对其正常运行造成影响，甚至损坏设备。

三、高压线防护方案1. 人员防护在高压线穿越地下管廊施工过程中，首先要确保施工人员的安全。

因此，在高压线交叉区域应设置明显的禁止通行标志，并严格限制人员出入该区域。

同时，施工人员必须接受严格的安全培训，并且配备相应的防护装备，比如绝缘手套、绝缘靴、绝缘帽等。

另外，在高压线附近应设置监控摄像头和警示标识，以及定期进行安全演练和应急预案的培训，确保人员在高压线周围工作时能够熟知应对措施，提高应急处理的能力。

2. 设备防护除了人员防护外，高压线防护方案还需要考虑管廊工程中使用的设备。

针对高压线附近的设备，可以采取以下防护措施：首先对施工设备进行绝缘处理，确保设备本身不会成为导体从而导致电流通过；其次，可以采取局部隔离措施，比如在高压线附近设立隔离带，确保设备和高压线之间保持一定的距离；再者，在施工设备的操作人员也需要穿戴绝缘装备，确保在操作时不会因意外接触到高压线而受伤。

3. 管线防护管廊工程中的管线在高压线附近也需要进行防护处理。

通常可以采用金属屏蔽和绝缘处理来保护管线。

金属屏蔽可以有效地减少高压线的辐射，减少对管线的影响；而绝缘处理可以防止管线直接与高压线接触，保证管线及其传输介质的安全。

2023-10-30CATALOGUE目录•引言•工程地质与管线勘察•地下管线或架空高压线防护方案设计•地下管线或架空高压线防护工程施工•地下管线或架空高压线防护工程监测与维护•结论与展望01引言我国城市化进程加快，城市地下管线和架空高压线建设规模不断扩大，但随之而来的安全隐患也逐渐凸显。

在进行城市规划和建设时，必须高度重视地下管线和架空高压线的安全问题，采取有效的防护措施，确保人民群众的生命财产安全。

背景介绍本专项防护措施主要针对城市地下管线和架空高压线的安全问题，旨在提出一套全面、有效的防护措施，提高城市基础设施的安全性和可靠性。

项目重点考虑地下管线和架空高压线的规划、设计、施工、运行和维护等环节，注重预防和治理相结合，确保城市地下管线和架空高压线的安全运行。

项目概述02工程地质与管线勘察了解场地工程地质条件，为地下管线或架空高压线设计提供依据，确保其安全性和稳定性。

工程地质勘察勘察目的采用钻探、原位测试、室内试验等多种方法，对场地地层、岩性、地质构造、水文地质条件等进行详细查明。

勘察方法提供场地工程地质报告，包括地层分布、岩土性质、地质构造、地下水情况等详细资料。

勘察成果勘察方法通过查阅相关资料、现场调查、探测仪器检测等方法，对地下管线或架空高压线进行详细勘察。

勘察目的查明地下管线或架空高压线的位置、走向、埋深、材质、规格等信息，为专项防护措施设计提供准确的基础资料。

勘察成果提供准确的地下管线或架空高压线资料，包括位置、走向、埋深、材质、规格等，为专项防护措施设计提供依据。

管线勘察数据整理对勘察所得数据进行整理，分类归档，确保数据的准确性和完整性。

数据分析根据整理后的数据，进行统计分析，掌握场地工程地质条件和地下管线或架空高压线的特征，为专项防护措施设计提供依据。

勘察数据整理与分析03地下管线或架空高压线防护方案设计03考虑经济性在确保安全的前提下，选择经济合理的防护方案。

防护方案选择01根据现场实际情况选择防护方案针对不同的地下管线或架空高压线现场情况，如管线的类型、埋深、周边环境等，选择合适的防护方案。

保护地下管线及高压线的施工方案本工程施工区域内存在地下管线及架空高压线，我项目经理部本着贯彻《建设工程安全生产管理条例》，落实“安全第一、预付为主”的方针，加强安全教育、提供全体人员的文明施工、安全施工意识，加强对施工区域内的地下管线和高压线路保护措施，制定完善措施的有效奖惩制度，确保各种线管的安全。

一、地下管线为保护地下管线在施工中的安全，避免被破坏，应积极协调各方关系，加强与管线单位的沟通，互相协调配合，采取积极、有效的措施保护地下管线，主要应做好以下几方面的工作：（一）施工准备阶段采取的措施1、开工前我施工单位应参加由建设单位组织的相关管线单位、监理单位进行的管线综合调度交底会。

管线权属单位将管线的性质、走向、埋深、管径以及管线的变化情况尽量向我单位交底清楚。

2、我单位取得各种地下管线资料后，安排项目部相关人员对照现场与图纸资料互相校核验证，建立健全地下管线安全保证体系，项目部专职安全员对作业队伍应进行三级安全教育和安全技术交底，挑选技术水平过硬的机械操作人员，并对操作人员进行安全施工技术交底；制定安全生产责任制，明确奖惩措施，责任落实到人。

3、现场地下管线详细调查，可采用的方法主要有：（1）挖探坑：这是长期以来施工探明地下管线的主要方法，探坑采用人工开挖，开挖时应采用铁锨薄层轻挖，不宜使用羊镐、钢钎等尖锐工具。

根据现场情况确定探坑的间距，通过两处以上探坑暴露的管线情况来推断该种管线的大致走向和埋深等信息。

（2）采用管线探测仪探测：在对地下管线的勘测中，采用科学的手段人工开挖结合现代测绘技术、仪器，如加拿大noggin公司生产的noggin250系列管线成像雷达，即可有效的探测电力、电信、燃气、供热、供水、排水和有线电视等各类地下管线的准确位置和埋设深度等数据，在开挖前进行全面探测，与现有管线图纸资料对照复核, 以获得地下管线的准确信息。

（3）与各管线单位专业监护人员进行交流，请他们详细介绍管线的分布情况，施工中应该注意的事项，对工程的安全、进度十分有利。

地下管线及其他地上地下设施的保护措施保护地下管线及其他地上地下设施是工程施工过程中必须注意的重要任务。

如果这些管线和设施没有得到充分保护，将对国家和人民的生命和财产安全产生直接影响。

因此，需要采取一系列的保护措施来确保它们的完好和正常使用。

首先，需要按照设计图进行对照标准，并在施工现场作出明显标志。

其次，需要召开沿线有关单位参加的协调会议，了解并标明地下设施情况。

为了提高安全性，可以使用微波管线仪器进行探测。

最后，根据了解的情况制订出切实可行的方案保护措施和施工安全措施。

保护地上设施和地下设计时，需要有关部门取得联系，预先制定出保护措施和保护方案，并进行保护和加固措施。

对于地上设施的保护和加固，主要是在沟槽道旁的各种井口及电线杆。

这些设施可能搬移或原地保留，均应采取保护和加固措施。

对于各种井口及消除栓，应设置警示标志，并进行土埋和损坏修复。

对于槽边的各种电杆，应预先采取各种和加固措施，如剪刀撑和单杆支撑加固方法。

这些加固方法适用于不同宽度的沟槽边各种电杆加固，需要根据实际情况选择合适的长度和直径，并采取相应的支撑措施。

综上所述，保护地下管线及其他地上地下设施对于保障安全生产和工程顺序进行至关重要。

需要在施工前制定出切实可行的保护措施和方案，并在施工过程中严格执行，确保这些管线和设施得到充分的保护和加固。

为了加固较宽沟边的各种电杆，可以采用加横梁板的方法。

这种方法需要在沟槽上横放两根直径不小于200mm的圆木，然后在两根圆木上横放一块脚手架板，并用扒钉将其固定。

撑杆下支点要支撑在板上，同样用扒钉将其固定，以保证整体的稳固性。

圆木搭在沟上尺寸不得小于500mm。

普通拉线和“Y”型拉线钢板桩绑固的加固方法适用于各种槽(坑)边上的电杆的加固。

加固方法是先在电线杆周进行钢板桩与电线捆牢，钢板桩桩尖超过基坑底2-3m，然后再用3—5股数的8号铁丝或钢丝绳连接在电杆的抱箍上。

木质电杆可直接绑扎在电杆上，钢丝绳应用钢丝绳子轧头扎牢，并用小扒钉将铁丝或钢丝绳把紧，以防脱落。

一、地下管线保护措施在对本工程施工前，要配合甲方与城市规划部门及其他有关部门联系，摸清地下给排水管道、电缆、煤气管道、通讯光缆等各种管线的走向、埋置深度等情况，并在现场用灰线和木桩标识，施工时，对操作人员进行技术交底，如果挖出管线及时停止该部位施工并迅速与有关部门取得联系，若管线在拟建建筑范围内，则需通过建设单位与有关部门进行协调，尽量迁出建筑物以外。

对于现场临时埋地电缆，在过大门口时须做好防护。

具体措施如下：（一）预防措施根据设计图纸提供的资料，施工现场周围地下埋有各种地下管线，主要包括给水管、配水管、雨水管、电信电缆、煤气管、供电管线、信息管线等，这些管线是重要的市政设施，必须妥善进行保护。

为此，我单位结合多年施工经验，按照现场管线实际布置情况，采取如下保护措施：1、按照设计要求，认真组织施工，做好基坑监测工作，防止开挖时，围护结构渗水，引起周围路面塌陷，影响周围环境及周围地下管线的安全。

2、基坑开挖前在坑内采取深井降水措施，疏干固结坑内土体。

降水严格按照方案进行，严格控制坑外水位。

3、在大门口对路面采用钢筋砼加固，钢筋采用14mmHRB335，间距200mm,双层布置，混凝土标号C30。

同时在施工区门口铺设钢板，缓冲出入车辆对管线的碾压、扰动。

4、施工过程应切实配合监测工作，根据监测结果适时调整施工进度及工作流程，一旦出现异常情况马上停止施工，组织技术及施工力量进行分析研究，并采取相应措施，确保管线和建筑安全后方可恢复施工。

5、工程施工监测以仪器监测数据为主，目测为辅，观测人员应是专业人员，仪器固定，所有数据及时绘成图表，观测数据变化大时，观测次数增多，有危险征兆时，连续监测。

当发现监测指标超过预警值时，及时向建设方和设计院汇报，采取相应措施，将变形控制在允许范围内。

6、对重要保护的管线除在开挖前采取有效加固措施外，还应备好注浆材料，根据监测数据采用双液跟踪控制注浆，调整管线曲率和控制沉降。

第七章、地下管线及其它地上地下设施的保护加固措施地下管线及其他地上地下设施的保护加固措施施工过程中能够完整保护好地上、地下设施，是一个企业重视安全、文明施工的最好体现，也是整个工程顺利进展所必须做到的环节。

一、施工准备施工前要对施工人员及施工队组做好技术交底，做到施工人员必须熟悉地下管网及周围建筑物的详细情况。

制定出相应的保护加固措施。

二、保护措施1.对仍保留的地下管线等施工前应了解其是否与拆除管线完全个断开，以保证在用过过程中不出现意外事故。

2.在工程施工过程中密切注意周围观望的安全，遇到不明地下障碍物，立即停止施工，在探明清楚后方可继续施工。

3.在既有建筑物附近施工时，不得大量抽取地下水，防止因地下水位下降使周围地基下沉，造成建筑物开裂。

4.施工机械不得再贴了等设施处碾压。

5.对施工附近的建筑物设置观测桩，当周围建筑物的既有下沉、位移趋势时，及时采取措施，以免造成事故。

6.地上电线、电缆线和电杆等做好警示牌标志，在指挥进行指挥作业，以免发生触电事故。

7.地上设备和环保绿化等进行必要的围栏保护和进行宣传教育以提高职工保护意识。

8.加强施工的现场管理和已完工程的保护工作，定期对管理和操作人员进行文明施工、已完工程保护教育，提高职工自觉保护已完工程的质量意识。

9.凡在成品或半成品区域施工或装卸运输，要设专人管理，防止被撞或被刮，对路边可能污染的混凝土进行遮盖。

经常进行成品保护检查，发现被撞、损坏、污染的成品或半成品要及时采取措施进行纠正处理，对责任人要给与经济处罚。

10.提倡文明作业，严禁野蛮施工，对野蛮施工的行为要进行制止，经发现不论是否造成成品损坏，都要给与经济处罚。

11.在雨季施工期间要定期对所建工程进行全面、仔细的组织检查，遇暴雨等不可抗拒的自然灾害要随时组织检查，对可能出现的工程缺陷要登记清楚，分析缘由，及时向业主或监理单位上报，并立即组织维修。

三、具体方法施工前，首先要做好地上、地下设施情况的落实和调查了解，其方法是：1、按照设计图对地下设施进行对照标注，逐一落实，并在施工现场作出明显的标记。

地下管线或架空高压线专项防护措施地下管线或架空高压线是现代社会中不可或缺的基础设施，提供了电力、燃气、通信和给水等重要资源。

然而，这些设施的存在也构成了一定的安全隐患。

为了保障公众的安全和维护社会的正常运转，需要采取一系列专项防护措施来预防和应对潜在的安全威胁。

以下是一些地下管线和架空高压线的专项防护措施：一、地下管线专项防护措施：1.建立管线路线档案：为了避免对管线进行不必要的挖掘和破坏，需及时建立维护管网基础数据档案，明确管线的位置、类型、埋深等信息，以便维修和施工工作进行。

2.建设地理信息系统：利用地理信息系统（GIS）技术，实现对管线的实时监测与追踪，以便及时发现问题并做出相应的处理。

3.定期巡视和检测：定期巡视和检测地下管线，发现漏气、渗漏等问题及时采取措施，防止事故的发生。

4.标识管线位置：在地面、建筑物和盖板等明显位置标识地下管线的位置，以防止人为破坏和误破。

二、架空高压线专项防护措施：1.避免接近高压线：公众应尽量避免接近架空高压线，尤其是不得攀爬电线杆，以免发生触电事故。

2.建设安全区域：高压线周围应建设安全区域并设置隔离栅栏，禁止非相关人员进入，防止发生触电事故。

3.远离高压线的垂直运输工具：垂直运输工具如起重机、塔吊等应与高压线保持一定的安全距离，避免发生高空触电事故。

4.定期检修和维护：定期检查、维护架空高压线的绝缘设施，确保其正常工作和安全运行。

5.提供安全警示标志：在高压线附近设置明显的安全警示标志，以提醒人们注意危险区域。

三、应急响应措施：无论是地下管线还是架空高压线，都存在一定的安全风险。

为应对突发情况，需要建立健全的应急响应机制。

包括以下几方面措施：1.建立应急预案：制定详细的行动预案，包括事故处理流程、责任划分、人员安排等，以应对各种可能发生的安全事故。

2.开展培训和演练：定期组织相关人员进行安全培训和演练，提高应对紧急情况的能力和应变能力。

3.24小时监控和报警系统：建立监控和报警系统，实现对地下管线和架空高压线的24小时监测，发现问题及时报警并采取措施。
